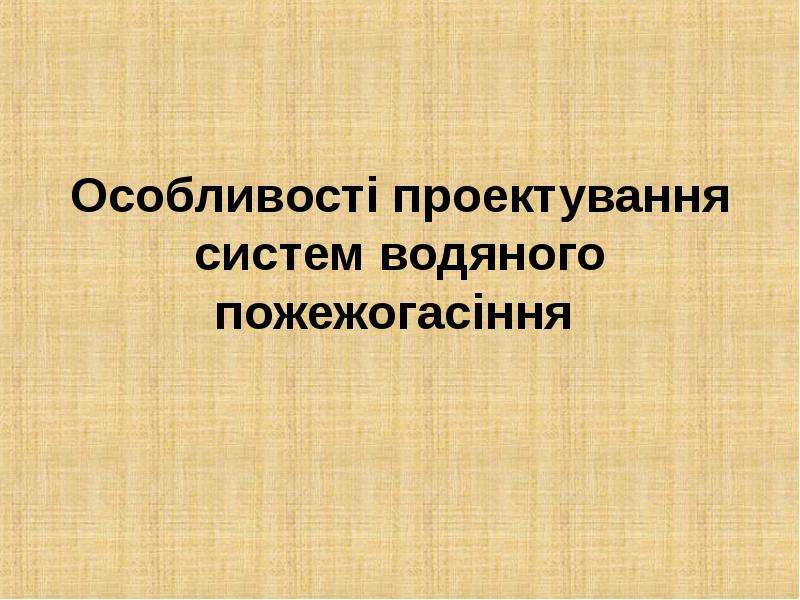

Особливості проектування систем водяного пожежогасіння

Слайд 2

Описание слайда:

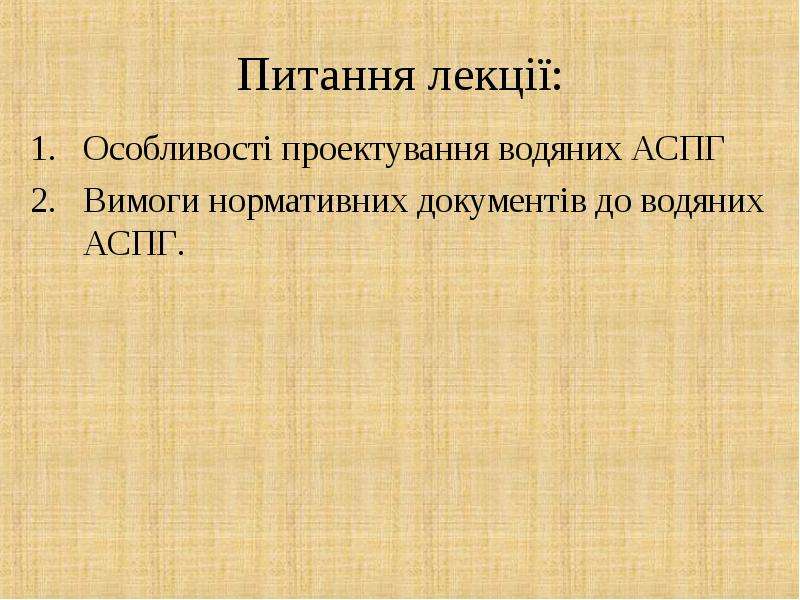

Питання лекції: Особливості проектування водяних АСПГ Вимоги нормативних документів до водяних АСПГ.

Слайд 3

Описание слайда:

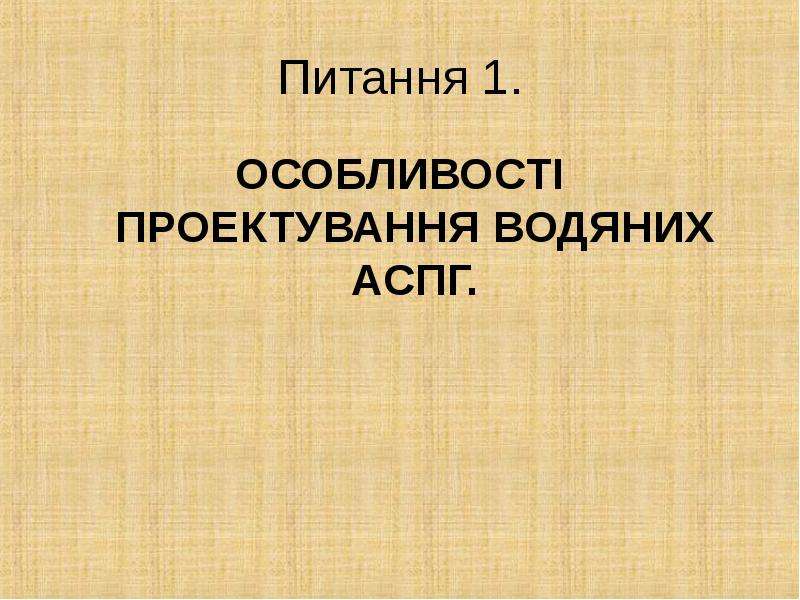

Питання 1. ОСОБЛИВОСТІ ПРОЕКТУВАННЯ ВОДЯНИХ АCПГ.

Слайд 4

Описание слайда:

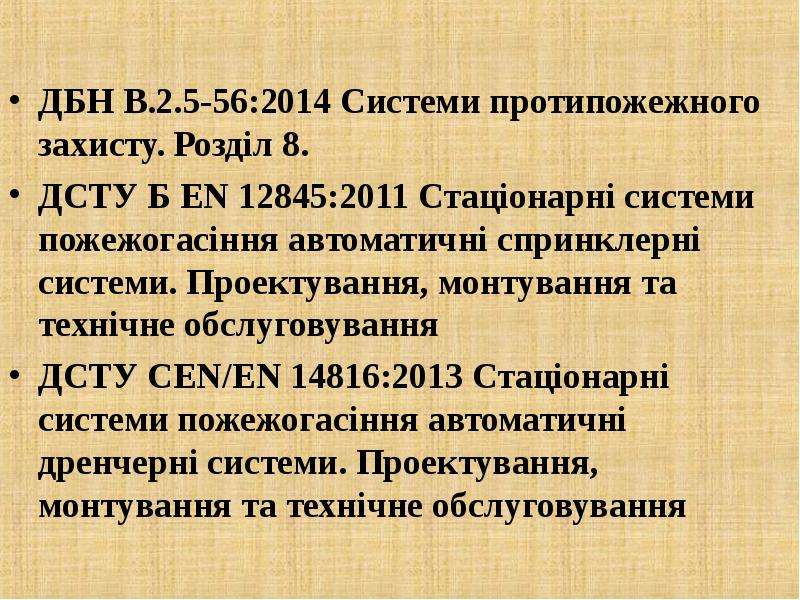

ДБН В.2.5-56:2014 Системи протипожежного захисту. Розділ 8. ДБН В.2.5-56:2014 Системи протипожежного захисту. Розділ 8. ДСТУ Б ЕN 12845:2011 Стаціонарні системи пожежогасіння автоматичні спринклерні системи. Проектування, монтування та технічне обслуговування ДСТУ СEN/EN 14816:2013 Стаціонарні системи пожежогасіння автоматичні дренчерні системи. Проектування, монтування та технічне обслуговування

Слайд 5

Описание слайда:

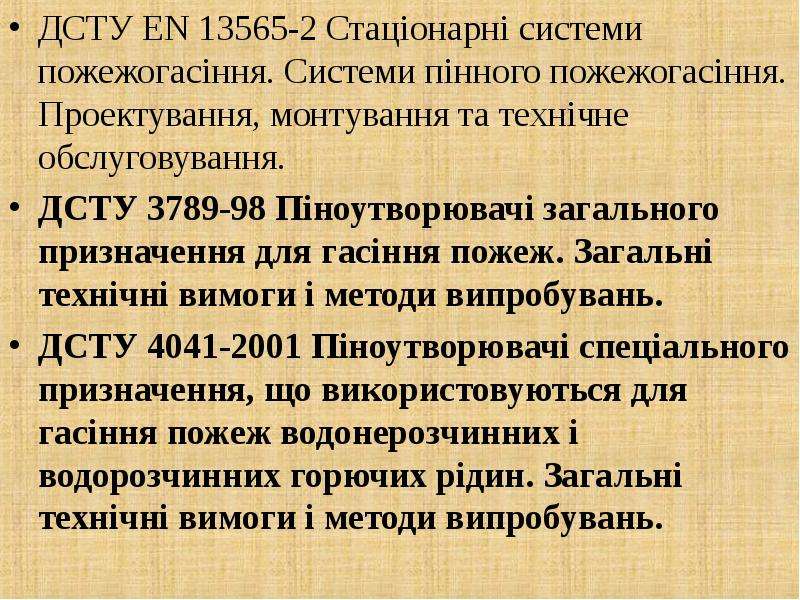

ДСТУ EN 13565-2 Стаціонарні системи пожежогасіння. Системи пінного пожежогасіння. Проектування, монтування та технічне обслуговування. ДСТУ EN 13565-2 Стаціонарні системи пожежогасіння. Системи пінного пожежогасіння. Проектування, монтування та технічне обслуговування. ДСТУ 3789-98 Піноутворювачі загального призначення для гасіння пожеж. Загальні технічні вимоги і методи випробувань. ДСТУ 4041-2001 Піноутворювачі спеціального призначення, що використовуються для гасіння пожеж водонерозчинних і водорозчинних горючих рідин. Загальні технічні вимоги і методи випробувань.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

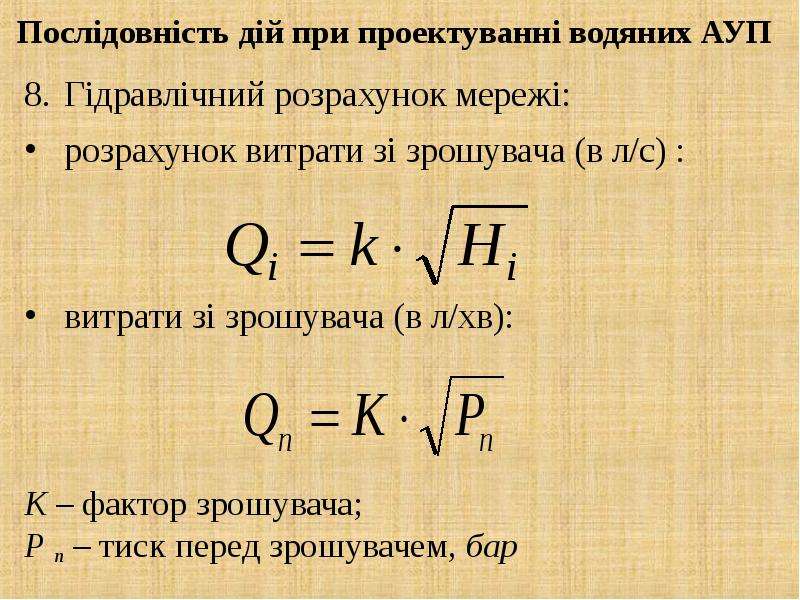

Слайд 8

Описание слайда:

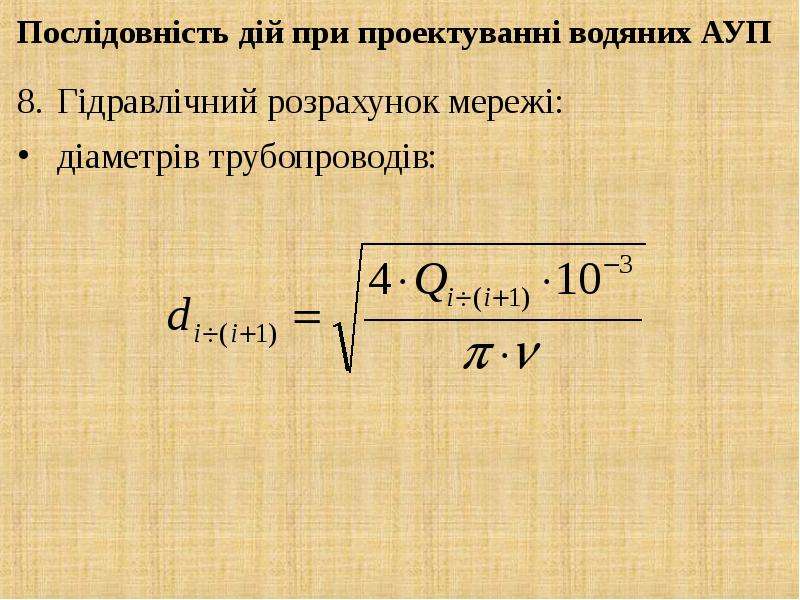

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

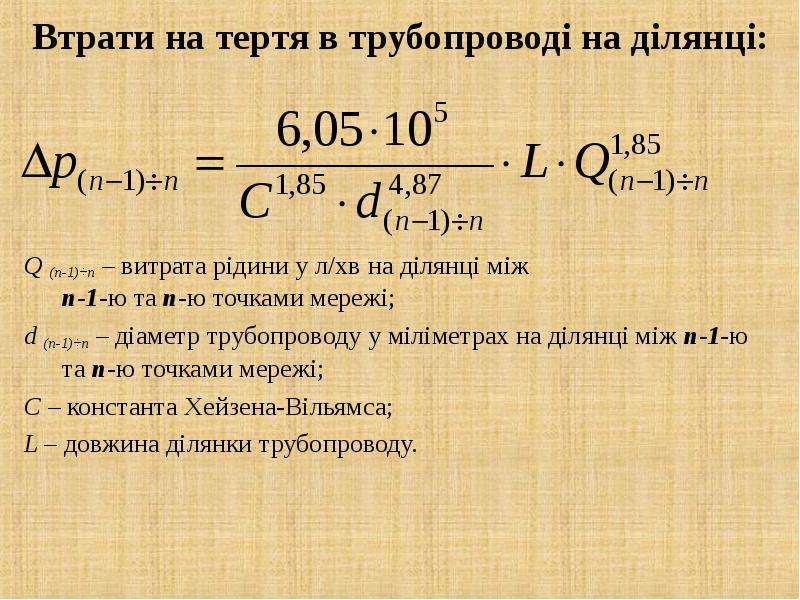

Втрати на тертя в трубопроводі на ділянці: Q (n-1)÷n – витрата рідини у л/хв на ділянці між n-1-ю та n-ю точками мережі; d (n-1)÷n – діаметр трубопроводу у міліметрах на ділянці між n-1-ю та n-ю точками мережі; С – константа Хейзена-Вільямса; L – довжина ділянки трубопроводу.

Слайд 13

Описание слайда:

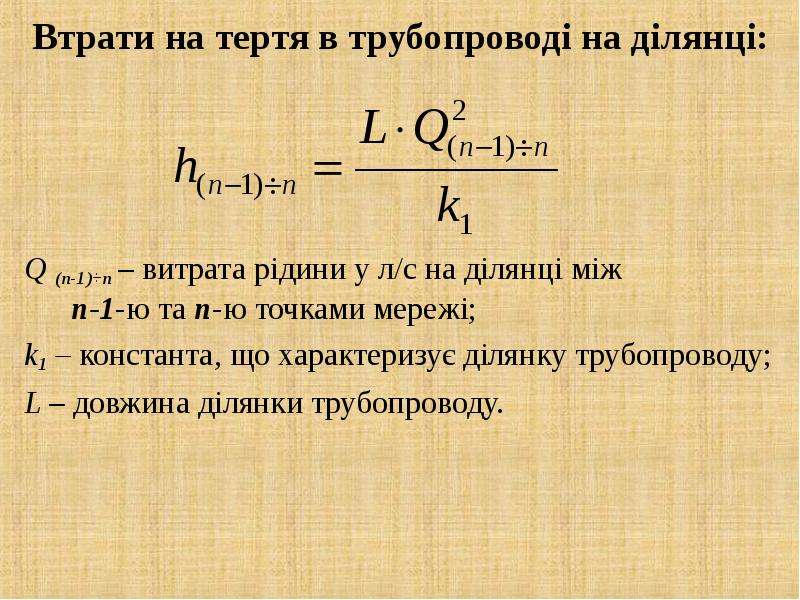

Втрати на тертя в трубопроводі на ділянці: Q (n-1)÷n – витрата рідини у л/с на ділянці між n-1-ю та n-ю точками мережі; k1 – константа, що характеризує ділянку трубопроводу; L – довжина ділянки трубопроводу.

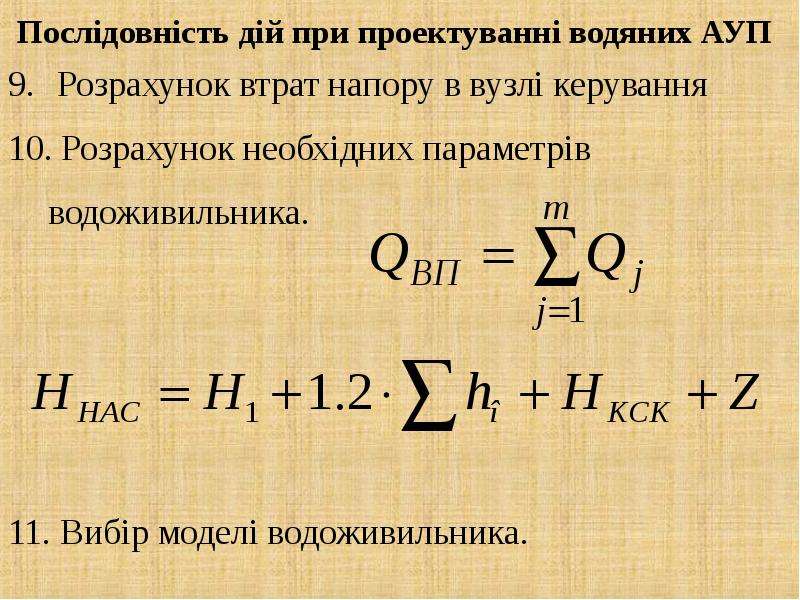

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

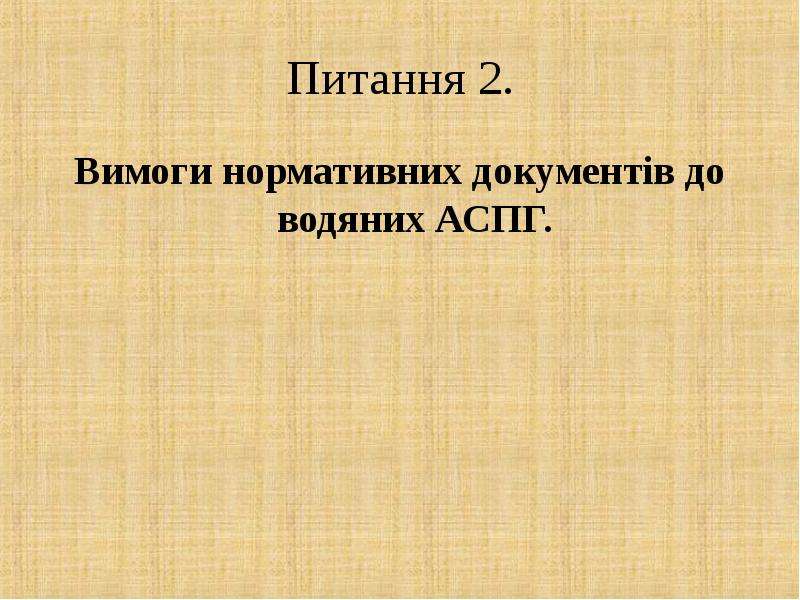

Питання 2. Вимоги нормативних документів до водяних АСПГ.

Слайд 16

Описание слайда:

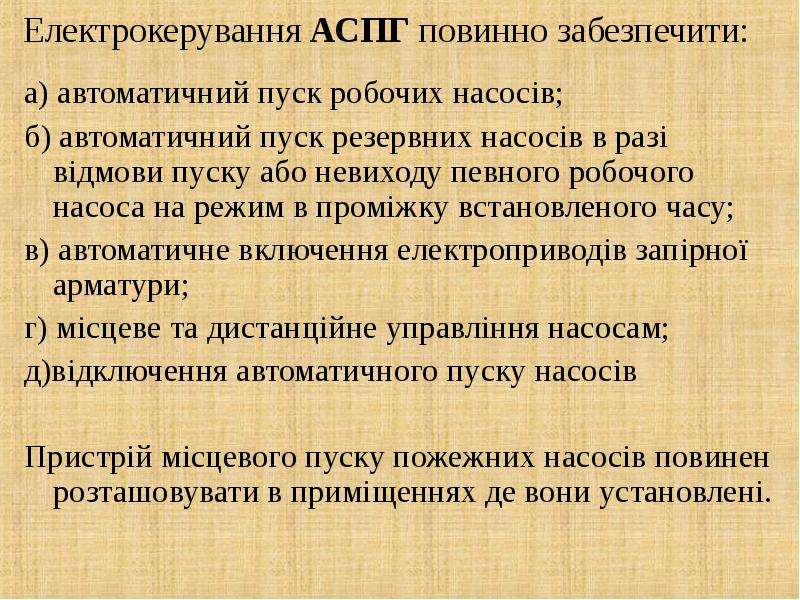

Електрокерування АСПГ повинно забезпечити: а) автоматичний пуск робочих насосів; б) автоматичний пуск резервних насосів в разі відмови пуску або невиходу певного робочого насоса на режим в проміжку встановленого часу; в) автоматичне включення електроприводів запірної арматури; г) місцеве та дистанційне управління насосам; д)відключення автоматичного пуску насосів Пристрій місцевого пуску пожежних насосів повинен розташовувати в приміщеннях де вони установлені.

Слайд 17

Описание слайда:

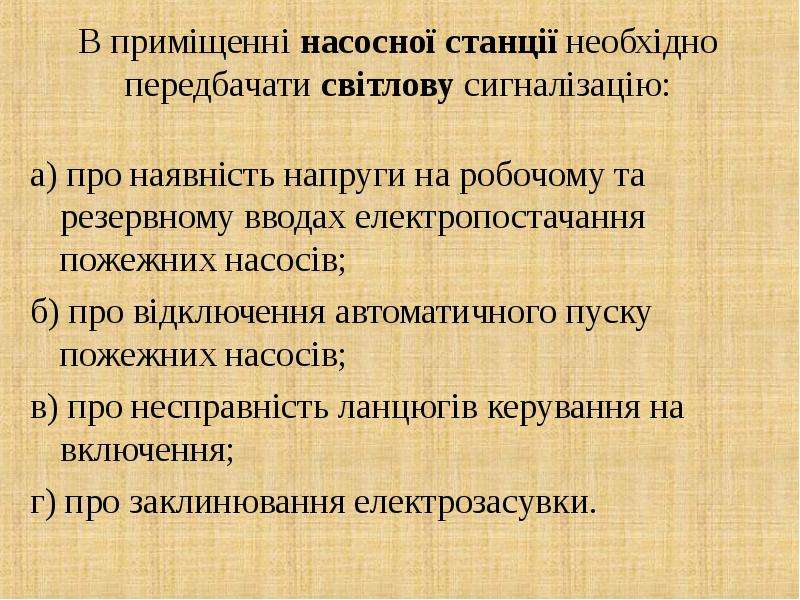

В приміщенні насосної станції необхідно передбачати світлову сигналізацію: а) про наявність напруги на робочому та резервному вводах електропостачання пожежних насосів; б) про відключення автоматичного пуску пожежних насосів; в) про несправність ланцюгів керування на включення; г) про заклинювання електрозасувки.

Слайд 18

Описание слайда:

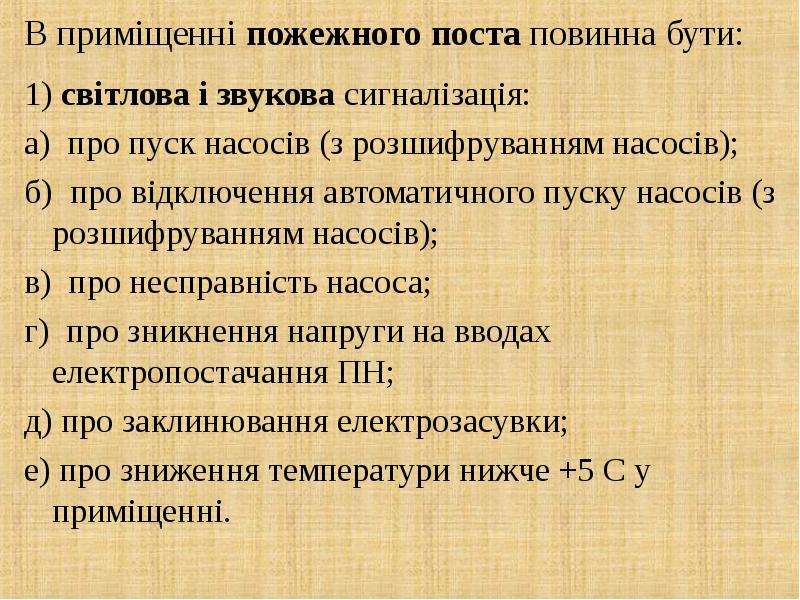

В приміщенні пожежного поста повинна бути: 1) світлова і звукова сигналізація: а) про пуск насосів (з розшифруванням насосів); б) про відключення автоматичного пуску насосів (з розшифруванням насосів); в) про несправність насоса; г) про зникнення напруги на вводах електропостачання ПН; д) про заклинювання електрозасувки; е) про зниження температури нижче +5 С у приміщенні.

Слайд 19

Описание слайда:

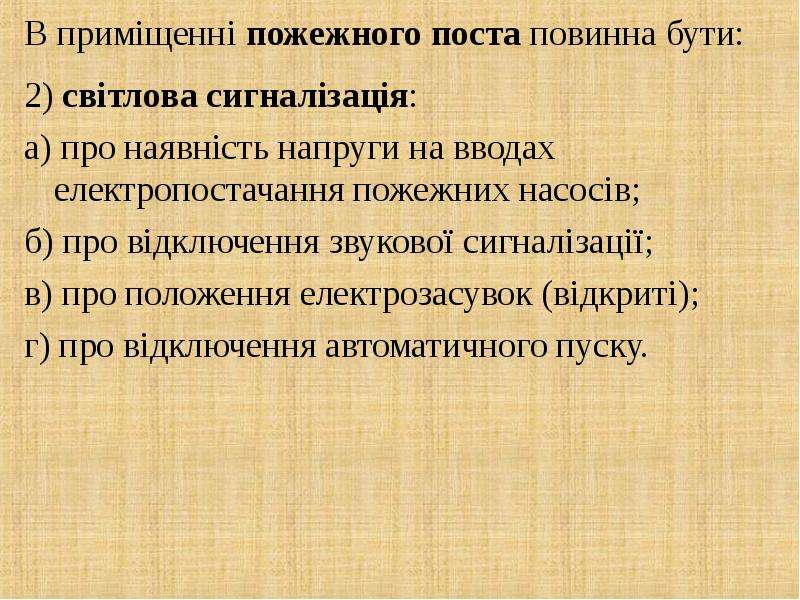

В приміщенні пожежного поста повинна бути: 2) світлова сигналізація: а) про наявність напруги на вводах електропостачання пожежних насосів; б) про відключення звукової сигналізації; в) про положення електрозасувок (відкриті); г) про відключення автоматичного пуску.

Слайд 20

Описание слайда:

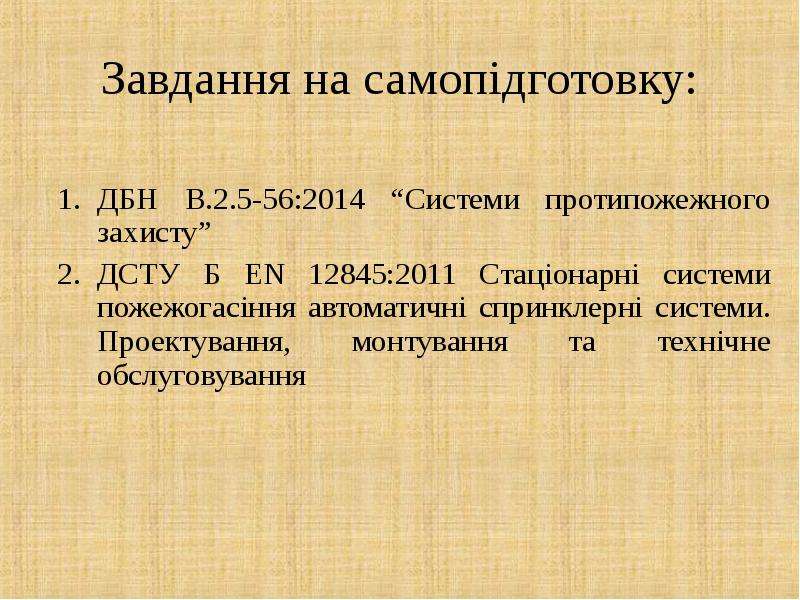

Завдання на самопідготовку: ДБН В.2.5-56:2014 “Системи протипожежного захисту” ДСТУ Б ЕN 12845:2011 Стаціонарні системи пожежогасіння автоматичні спринклерні системи. Проектування, монтування та технічне обслуговування
