Слайд 1

Описание слайда:

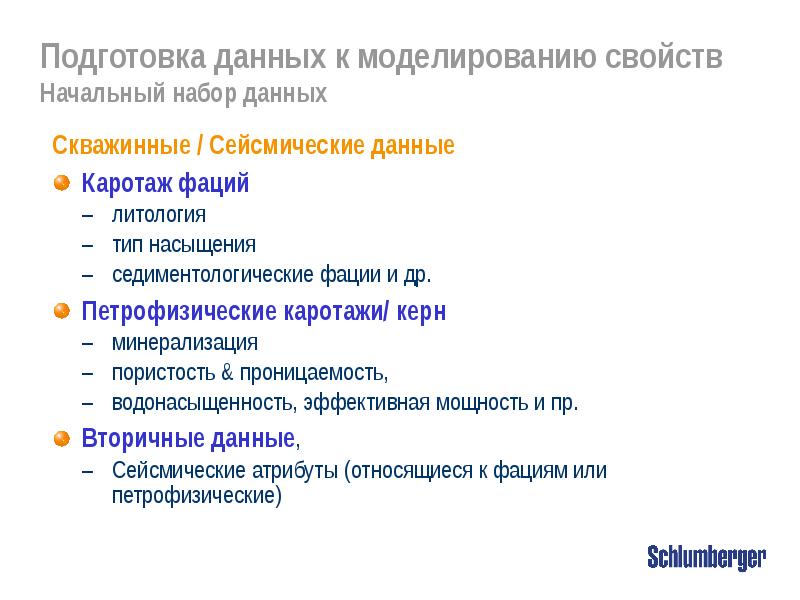

Скважинные / Сейсмические данные Скважинные / Сейсмические данные Каротаж фаций литология тип насыщения седиментологические фации и др. Петрофизические каротажи/ керн минерализация пористость & проницаемость, водонасыщенность, эффективная мощность и пр. Вторичные данные, Сейсмические атрибуты (относящиеся к фациям или петрофизические)

Слайд 2

Описание слайда:

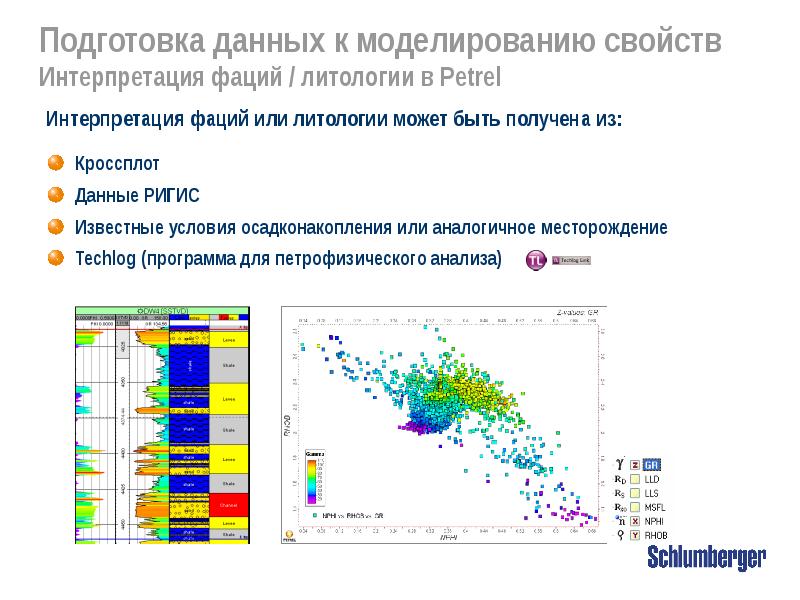

Интерпретация фаций или литологии может быть получена из: Интерпретация фаций или литологии может быть получена из: Кроссплот Данные РИГИС Известные условия осадконакопления или аналогичное месторождение Techlog (программа для петрофизического анализа)

Слайд 3

Описание слайда:

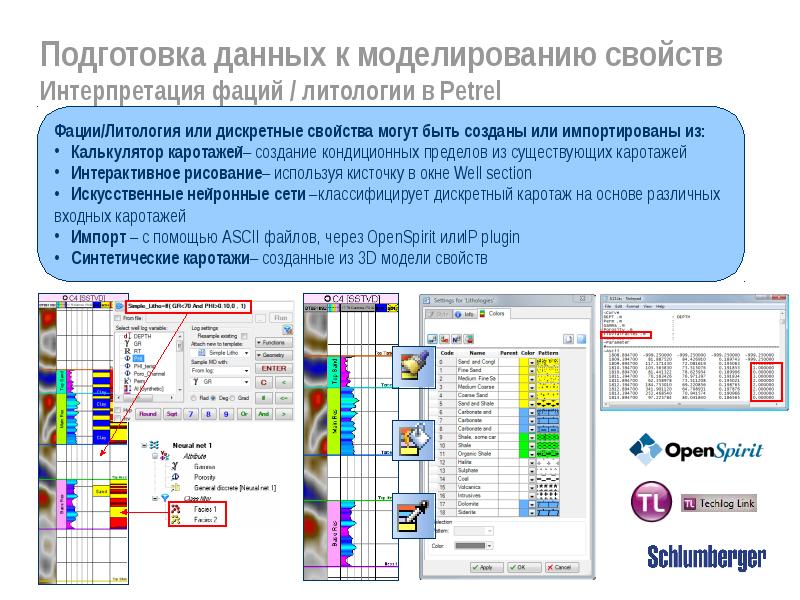

Подготовка данных к моделированию свойств Интерпретация фаций / литологии в Petrel

Слайд 4

Описание слайда:

Подготовка данных к моделированию свойств Как создать шаблон фаций

Слайд 5

Описание слайда:

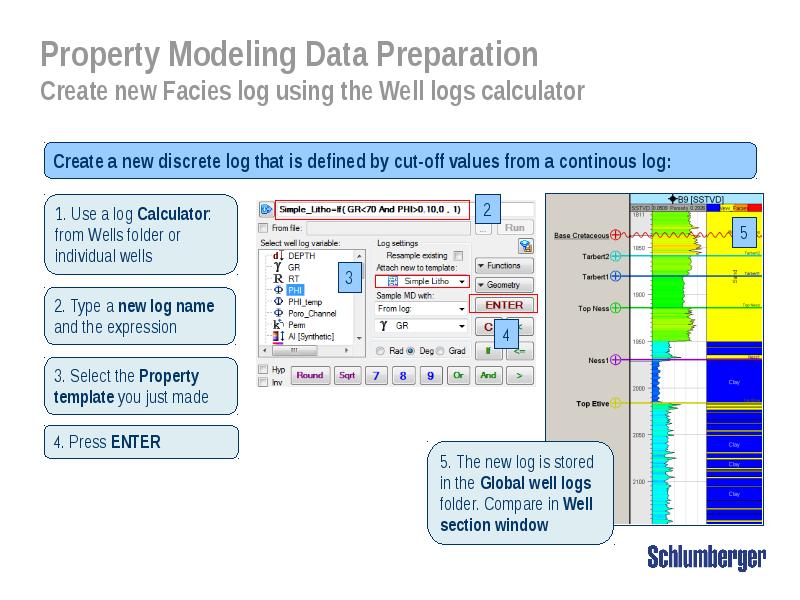

Property Modeling Data Preparation Create new Facies log using the Well logs calculator

Слайд 6

Описание слайда:

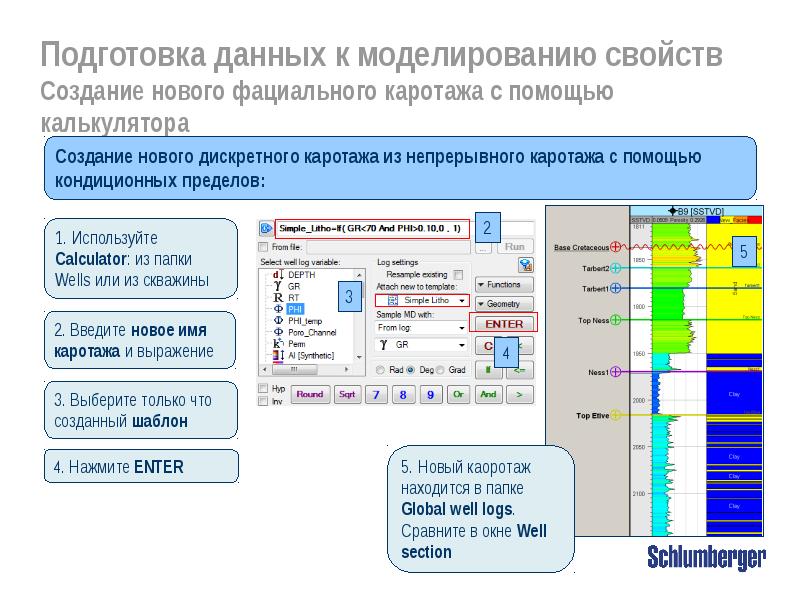

Подготовка данных к моделированию свойств Создание нового фациального каротажа с помощью калькулятора

Слайд 7

Описание слайда:

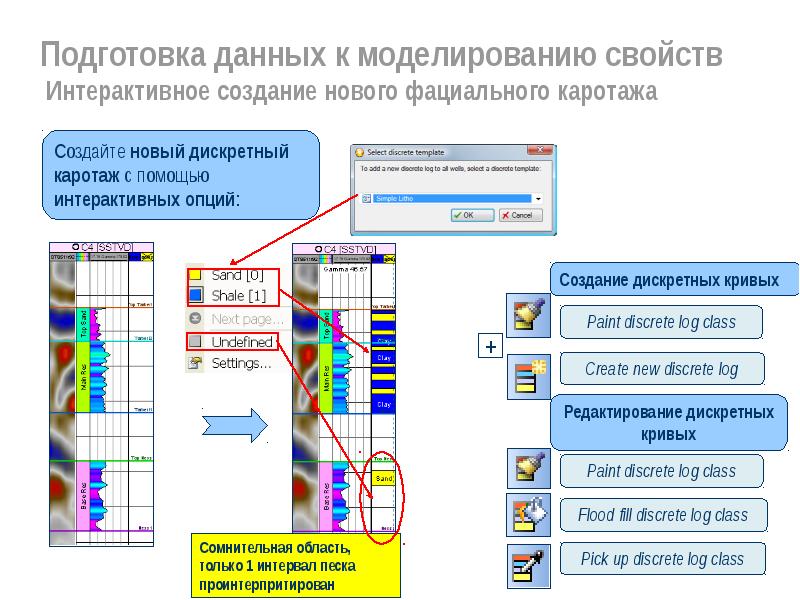

Подготовка данных к моделированию свойств Интерактивное создание нового фациального каротажа

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Пористость- доля объема, заполненная порами и пустотами Пористость- доля объема, заполненная порами и пустотами Общая пористость t = Общий объем пор/ Общий объем породы Эффективная пористость e = Связанный поровый объем / Общий объем породы Водонасыщенность-доля порового пространства, занятая водой. Начальная SW используется для расчета STOIIP. Водонасыщенность Sw = Swсвязанная+ Sw свободная Проницаемость - динамическое свойство, связанное с движением флюида. Проницаемость иногда напрямую связана с пористостью, но не всегда (карбонаты с низкой пористостью могут иметь высокую проницаемость из за обширных трещин).

Слайд 12

Описание слайда:

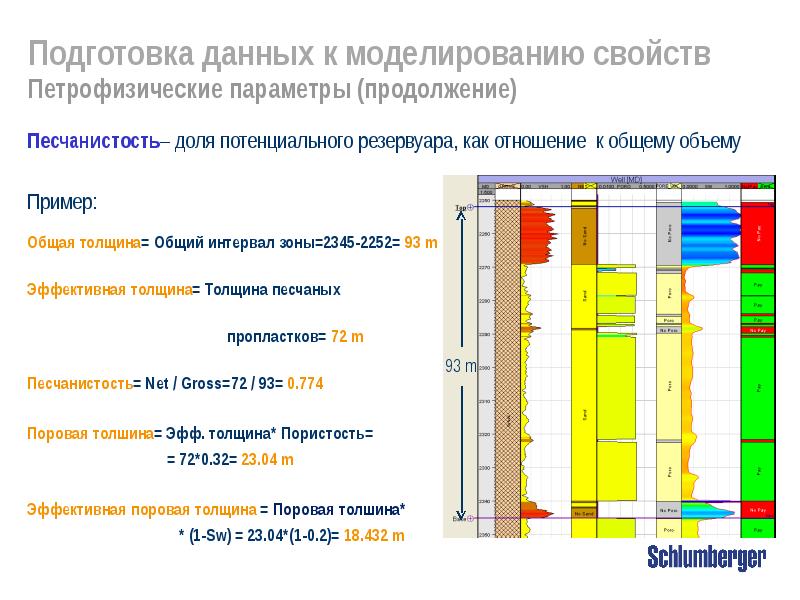

Песчанистость– доля потенциального резервуара, как отношение к общему объему Пример: Общая толщина= Общий интервал зоны=2345-2252= 93 m Эффективная толщина= Толщина песчаных пропластков= 72 m Песчанистость= Net / Gross=72 / 93= 0.774 Поровая толшина= Эфф. толщина* Пористость= = 72*0.32= 23.04 m Эффективная поровая толщина = Поровая толшина* * (1-Sw) = 23.04*(1-0.2)= 18.432 m
