Слайд 1

Описание слайда:

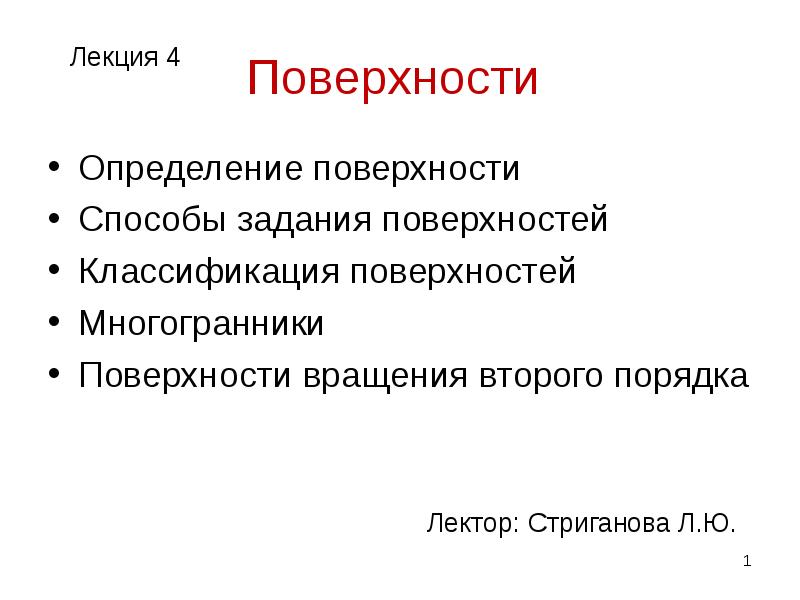

Поверхности Определение поверхности Способы задания поверхностей Классификация поверхностей Многогранники Поверхности вращения второго порядка

Слайд 2

Описание слайда:

ПОВЕРХНОСТЬ МНОЖЕСТВО ПОЛОЖЕНИЙ ЛИНИИ ПЕРЕМЕЩАЮЩЕЙСЯ В ПРОСТРАНСТВЕ ПО ОПРЕДЕЛЕННОМУ ЗАКОНУ

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

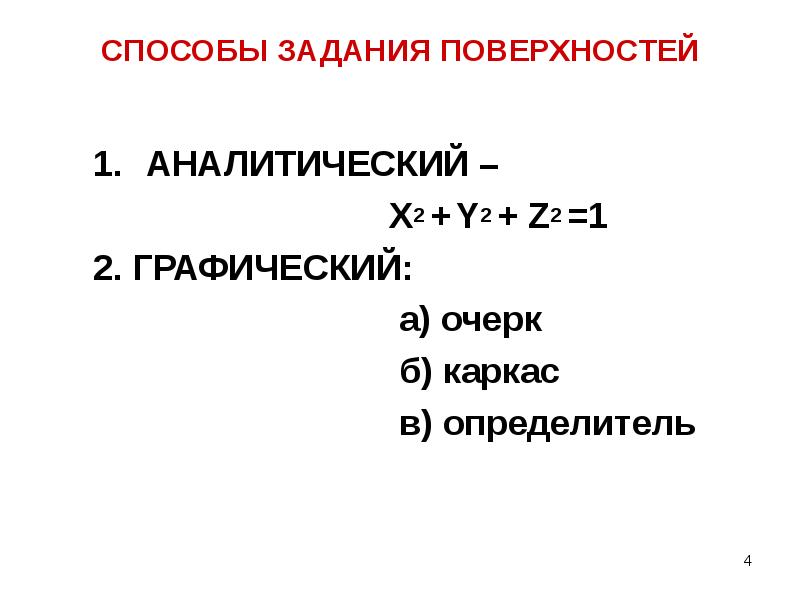

СПОСОБЫ ЗАДАНИЯ ПОВЕРХНОСТЕЙ АНАЛИТИЧЕСКИЙ – X2 + Y2 + Z2 =1 2. ГРАФИЧЕСКИЙ: а) очерк б) каркас в) определитель

Слайд 5

Описание слайда:

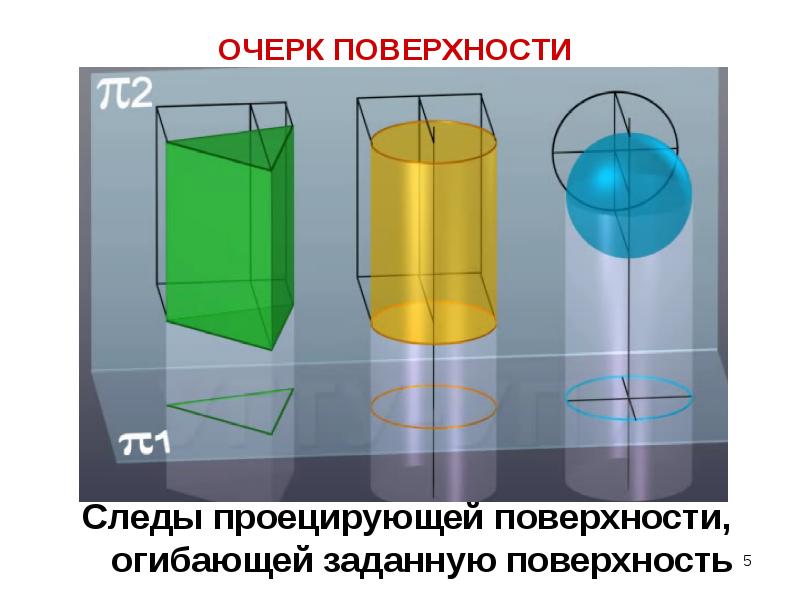

ОЧЕРК ПОВЕРХНОСТИ Следы проецирующей поверхности, огибающей заданную поверхность

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

КАРКАС ПОВЕРХНОСТИ ТОЧЕЧНЫЙ КАРКАС- множество точек принадлежащих поверхности

Слайд 8

Описание слайда:

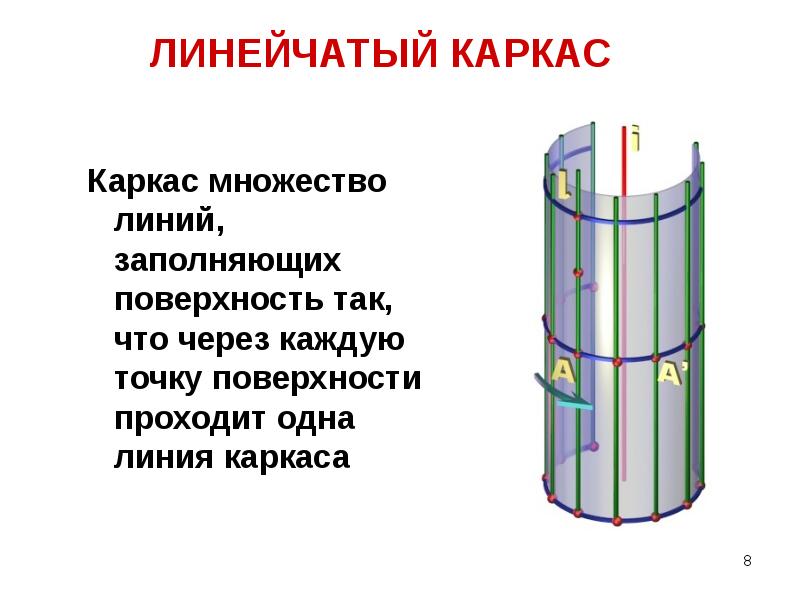

Каркас множество линий, заполняющих поверхность так, что через каждую точку поверхности проходит одна линия каркаса Каркас множество линий, заполняющих поверхность так, что через каждую точку поверхности проходит одна линия каркаса

Слайд 9

Описание слайда:

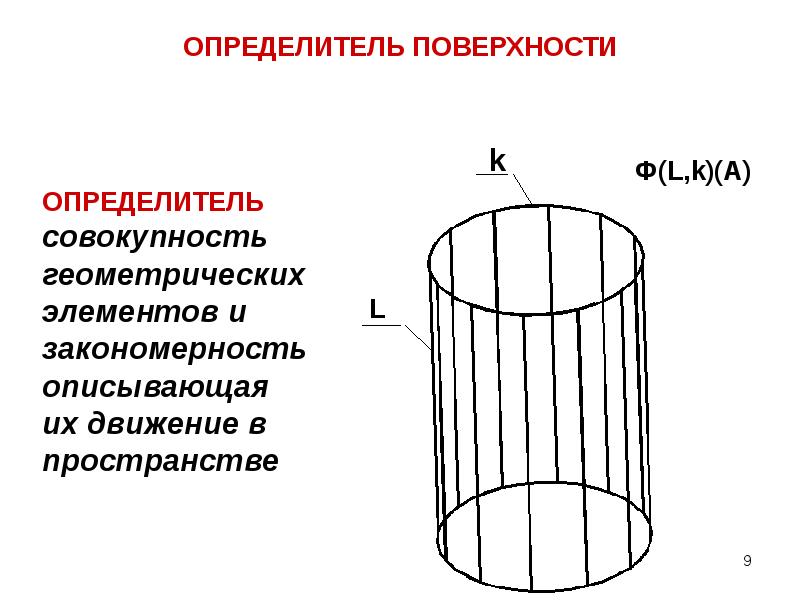

ОПРЕДЕЛИТЕЛЬ ПОВЕРХНОСТИ Ф(L,k)(A)

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Гранные поверхности Призма - образуется при движении прямолинейной образующей по ломаной направляющей. L – образующая, m – направляющая Призма прямая, если образующие перпендикулярны основанию. Призма правильная , если в основании правильный многоугольник

Слайд 12

Описание слайда:

Гранные поверхности Пирамида – образуется при движении прямолинейной образующей по ломаной направляющей. L – образующая, m - направляющая Все образующие имеют общую точку, (S) которая называется – вершиной пирамиды. Пирамида прямая, если высота перпендикулярна основанию Пирамида правильная, если в основании правильный многоугольник

Слайд 13

Описание слайда:

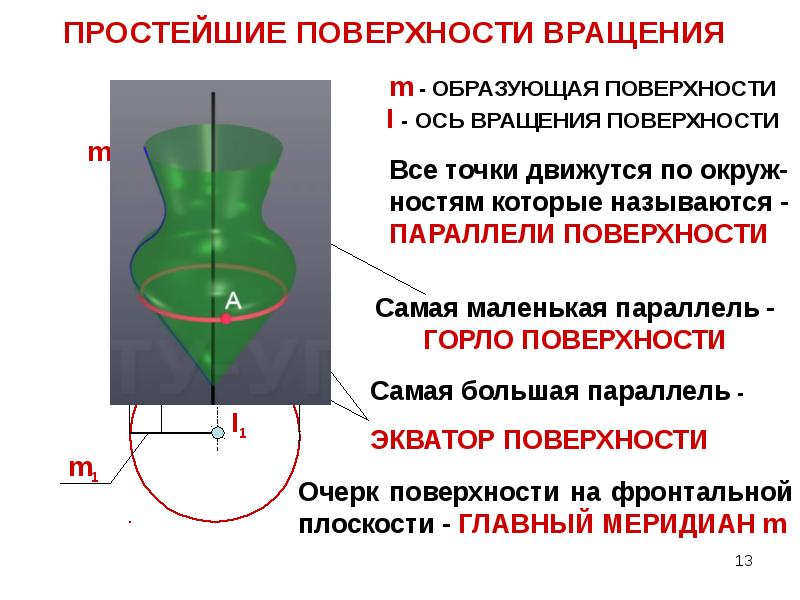

ПРОСТЕЙШИЕ ПОВЕРХНОСТИ ВРАЩЕНИЯ

Слайд 14

Описание слайда:

ЦИЛИНДРИЧЕСКАЯ ПОВЕРХНОСТЬ ВРАЩЕНИЯ i – ось вращения 2. L – прямолинейная образующая Определитель поверхности цилиндра вращения Ф(L,i)(A)

Слайд 15

Описание слайда:

ПОВЕРХНОСТЬ КОНУСА ВРАЩЕНИЯ 1. i – ось вращения 2. L – прямолинейная образующая 3. S – вершина конической поверхности Определитель поверхности Ф (L, I, S)(A)

Слайд 16

Описание слайда:

Нелинейчатые поверхности

Слайд 17

Описание слайда:

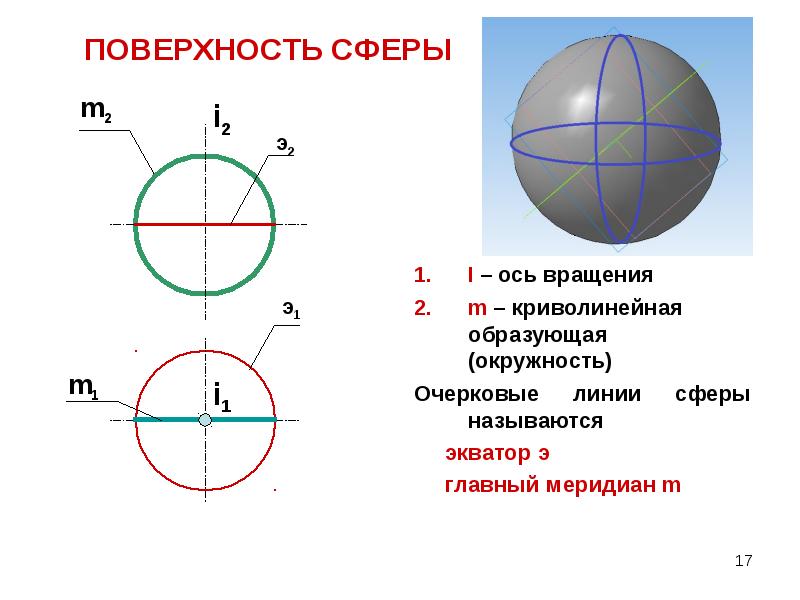

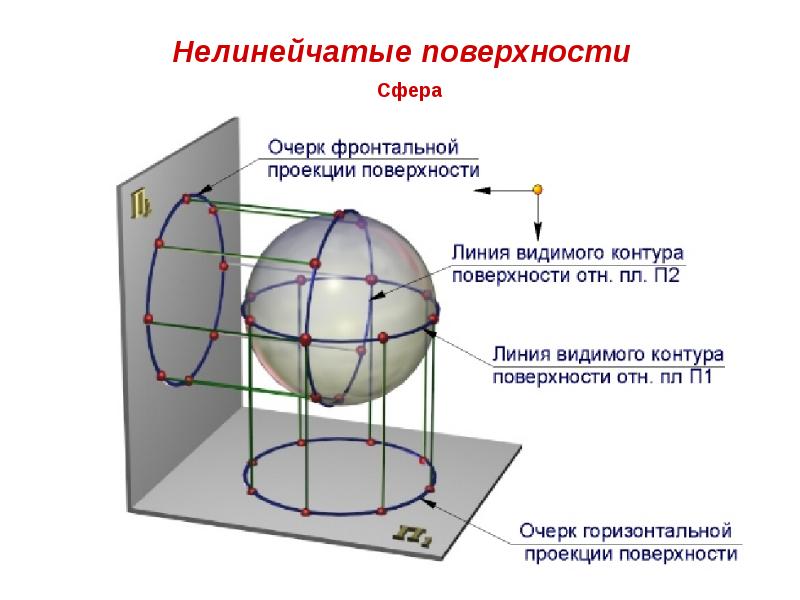

ПОВЕРХНОСТЬ CФЕРЫ I – ось вращения m – криволинейная образующая (окружность) Очерковые линии сферы называются экватор э главный меридиан m

Слайд 18

Описание слайда:

Торовые поверхности Тор открытый

Слайд 19

Описание слайда:

Торовая поверхность ОТКРЫТЫЙ ТОР i – ось вращения m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r < R

Слайд 20

Описание слайда:

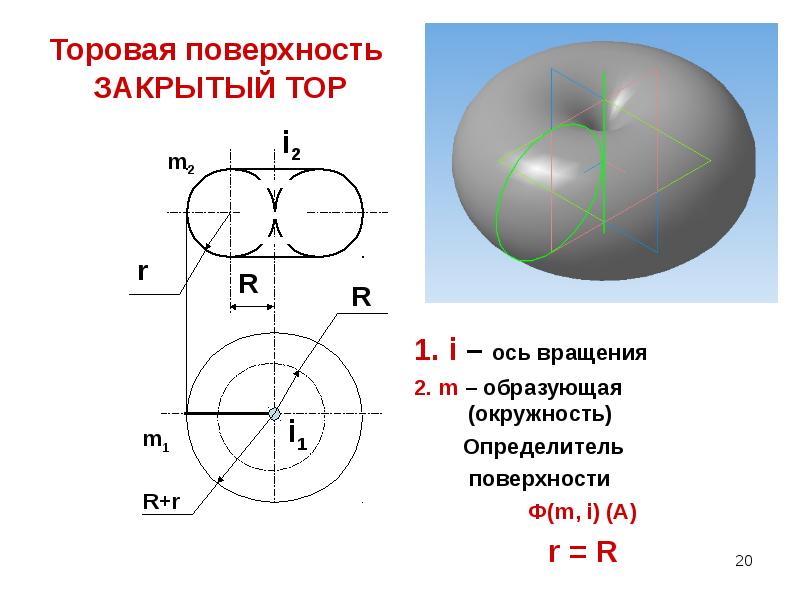

Торовая поверхность ЗАКРЫТЫЙ ТОР 1. i – ось вращения 2. m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r = R

Слайд 21

Описание слайда:

Торовая поверхность САМОПЕРЕСЕКАЮЩИЙСЯ ТОР (тор - бочка) 1. i – ось вращения 2. m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r > R

Слайд 22

Описание слайда:

Торсовые поверхности Коническая поверхность

Слайд 23

Описание слайда:

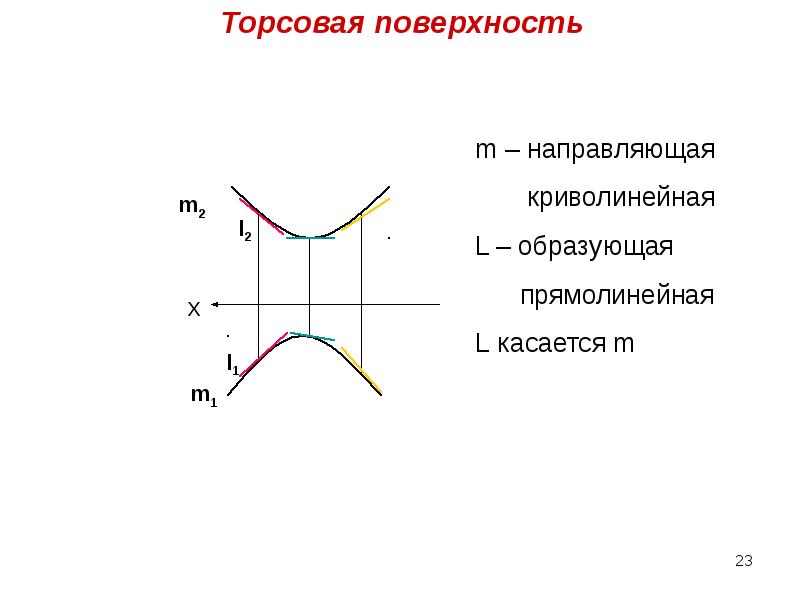

Торсовая поверхность

Слайд 24

Описание слайда:

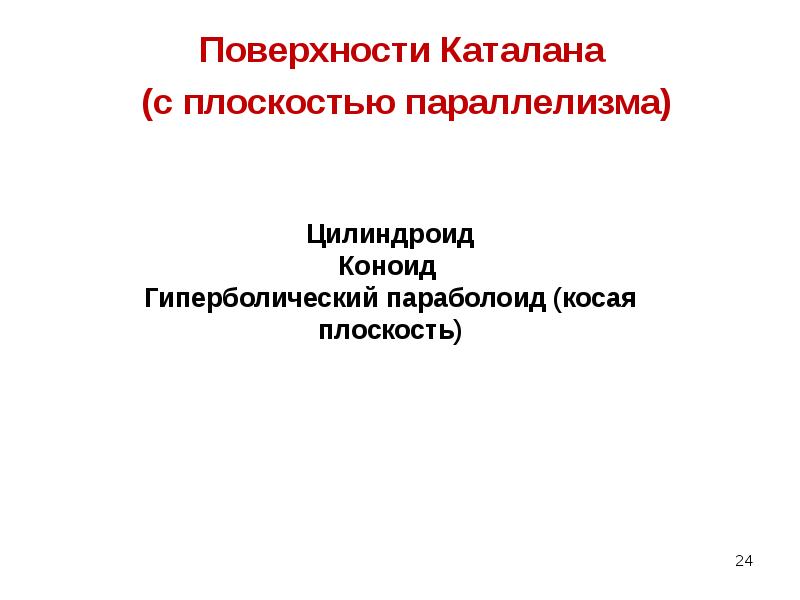

Поверхности Каталана (с плоскостью параллелизма)

Слайд 25

Описание слайда:

Поверхности c плоскостью параллелизма Цилиндроид

Слайд 26

Описание слайда:

Поверхности c плоскостью параллелизма Коноид

Слайд 27

Описание слайда:

Поверхности c плоскостью параллелизма Косая плоскость (гиперболический параболоид)

Слайд 28

Описание слайда:

ВИНТОВЫЕ ПОВЕРХНОСТИ Прямой и наклонный геликоид – частный случай поверхности коноида (прямолинейная образующая, две направляющие – прямая линия и кривая линия)

Слайд 29

Описание слайда:

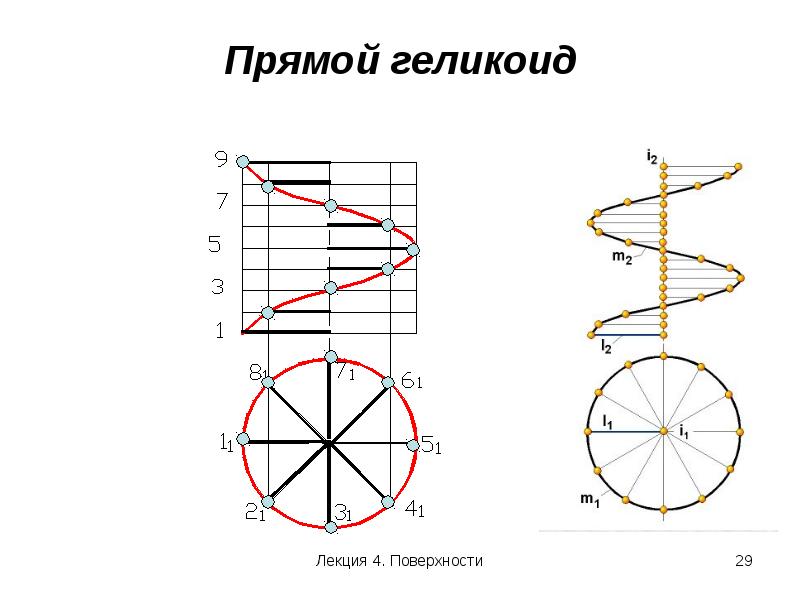

Прямой геликоид

Слайд 30

Описание слайда:

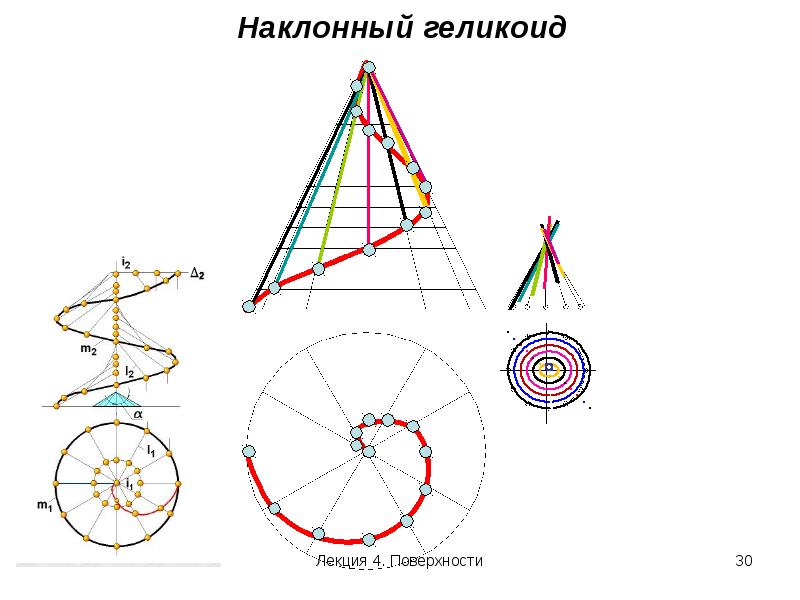

Наклонный геликоид

Слайд 31

Описание слайда:

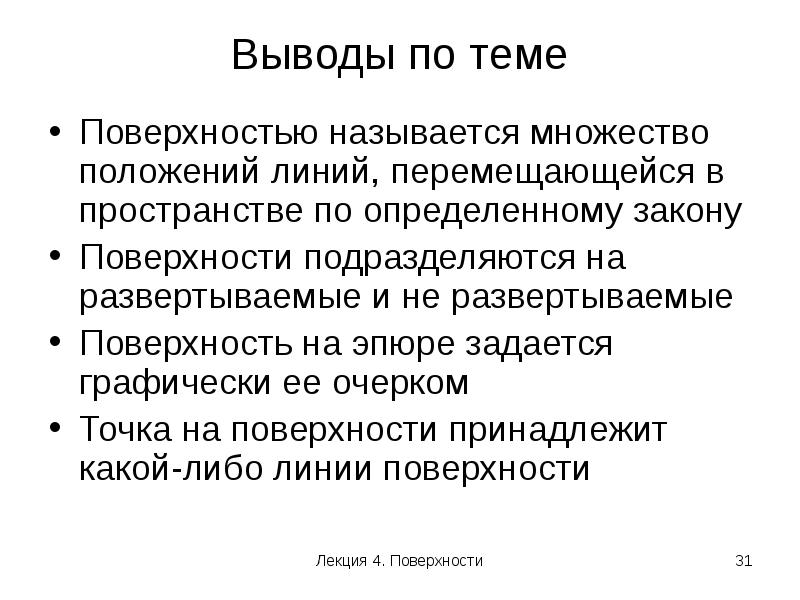

Выводы по теме Поверхностью называется множество положений линий, перемещающейся в пространстве по определенному закону Поверхности подразделяются на развертываемые и не развертываемые Поверхность на эпюре задается графически ее очерком Точка на поверхности принадлежит какой-либо линии поверхности

Слайд 32

Описание слайда:

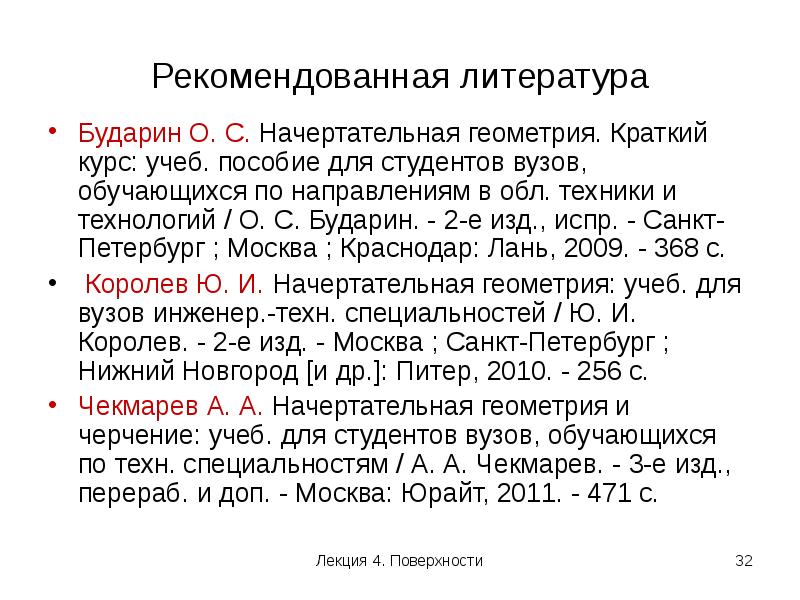

Рекомендованная литература Бударин О. С. Начертательная геометрия. Краткий курс: учеб. пособие для студентов вузов, обучающихся по направлениям в обл. техники и технологий / О. С. Бударин. - 2-е изд., испр. - Санкт-Петербург ; Москва ; Краснодар: Лань, 2009. - 368 с. Королев Ю. И. Начертательная геометрия: учеб. для вузов инженер.-техн. специальностей / Ю. И. Королев. - 2-е изд. - Москва ; Санкт-Петербург ; Нижний Новгород [и др.]: Питер, 2010. - 256 с. Чекмарев А. А. Начертательная геометрия и черчение: учеб. для студентов вузов, обучающихся по техн. специальностям / А. А. Чекмарев. - 3-е изд., перераб. и доп. - Москва: Юрайт, 2011. - 471 с.
