Слайд 1

Описание слайда:

Лекция 10 Цифровые СБИС памяти

Слайд 2

Описание слайда:

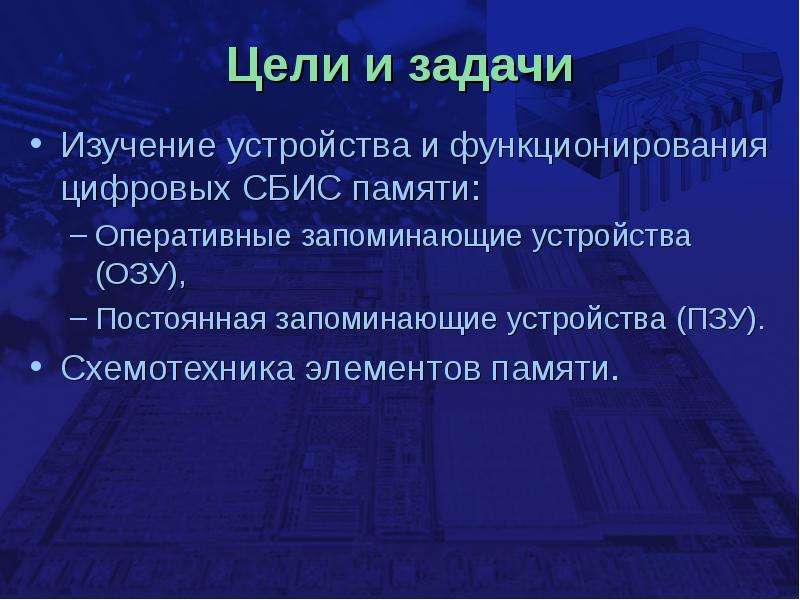

Цели и задачи Изучение устройства и функционирования цифровых СБИС памяти: Оперативные запоминающие устройства (ОЗУ), Постоянная запоминающие устройства (ПЗУ). Схемотехника элементов памяти.

Слайд 3

Описание слайда:

Классификация схем памяти

Слайд 4

Описание слайда:

Основные характеристики схем памяти Информационная емкость 256 х 1 бит, 1М х 32 бит. Разрядность шины данных и адреса ША - 8 разрядов, ШД – 1 разряд ША - 20 разрядов, ШД – 32 разряд Быстродействие время считывания. время записи. Потребляемая мощность (в различных режимах работы)

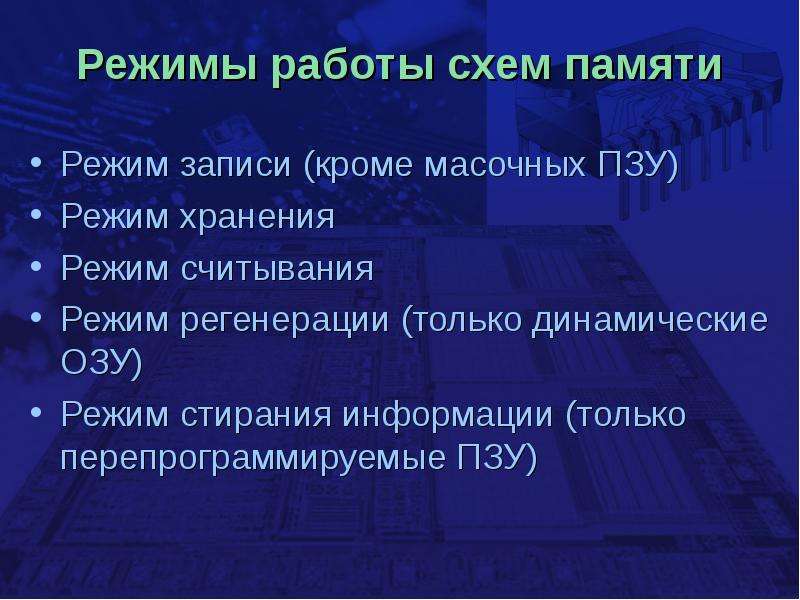

Слайд 5

Описание слайда:

Режимы работы схем памяти Режим записи (кроме масочных ПЗУ) Режим хранения Режим считывания Режим регенерации (только динамические ОЗУ) Режим стирания информации (только перепрограммируемые ПЗУ)
