Вы можете ознакомиться и скачать презентацию на тему Рафинирование от растворимых окислов. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Рафинирование от растворимых окислов Удаление из металлического расплава растворенного кислорода называется раскислением Способы раскисления: Осадочное (глубинное) Контактное (диффузионное) Обработка водородом с последующим вакуумированием Плавка в вакууме

Слайд 2

Описание слайда:

Реакция раскисления O + R → RO + Q где R – раскислитель; RO – окисел раскислителя; Q – теплота реакции. Реакция протекает если: раскислитель обладает большим сродством к кислороду, чем раскисляемый металл; упругость диссоциации MeO выше, чем упругость диссоциации RO

Слайд 3

Описание слайда:

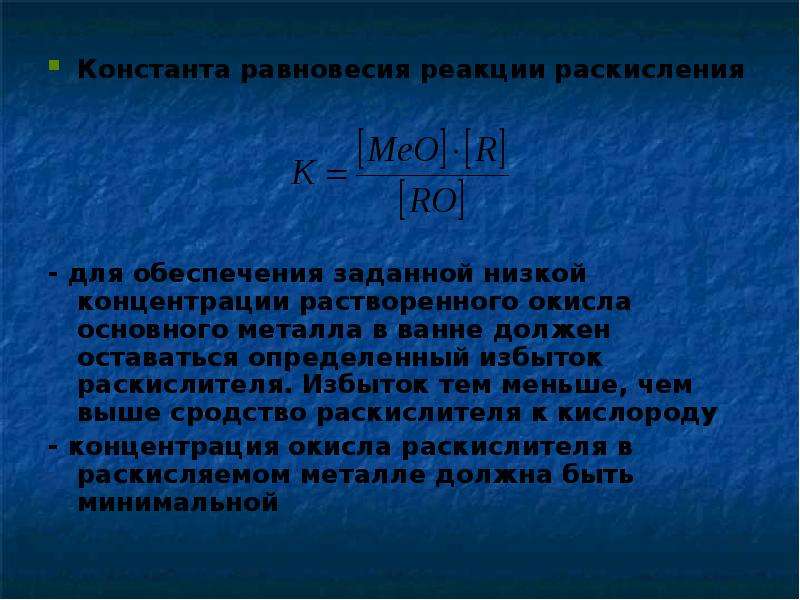

Константа равновесия реакции раскисления Константа равновесия реакции раскисления - для обеспечения заданной низкой концентрации растворенного окисла основного металла в ванне должен оставаться определенный избыток раскислителя. Избыток тем меньше, чем выше сродство раскислителя к кислороду - концентрация окисла раскислителя в раскисляемом металле должна быть минимальной

Слайд 4

Описание слайда:

Классификация раскислителей По характеру действия - поверхностные нерастворимые - объемные растворимые По физическому состоянию продуктов раскисления - дающие газообразные продукты - дающие парообразные или жидкие продукты - дающие твердые продукты

Слайд 5

Описание слайда:

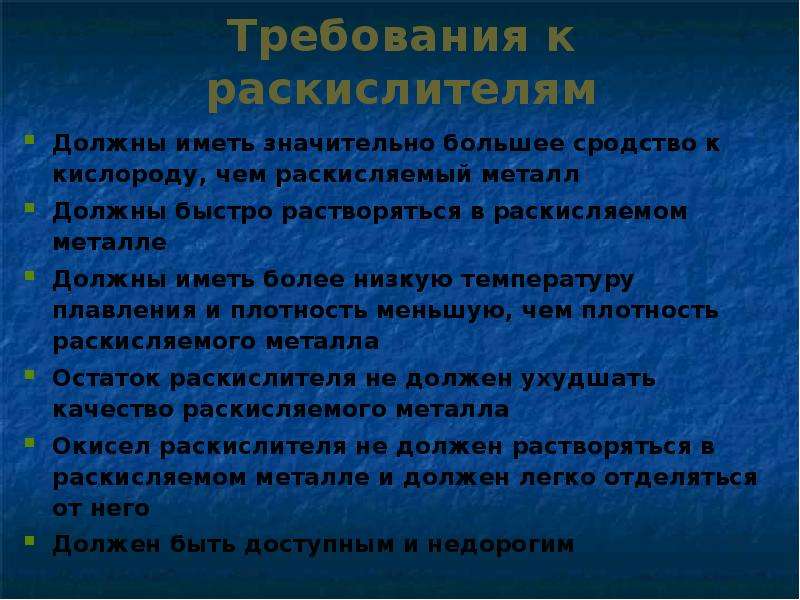

Требования к раскислителям Должны иметь значительно большее сродство к кислороду, чем раскисляемый металл Должны быстро растворяться в раскисляемом металле Должны иметь более низкую температуру плавления и плотность меньшую, чем плотность раскисляемого металла Остаток раскислителя не должен ухудшать качество раскисляемого металла Окисел раскислителя не должен растворяться в раскисляемом металле и должен легко отделяться от него Должен быть доступным и недорогим

Слайд 6

Описание слайда:

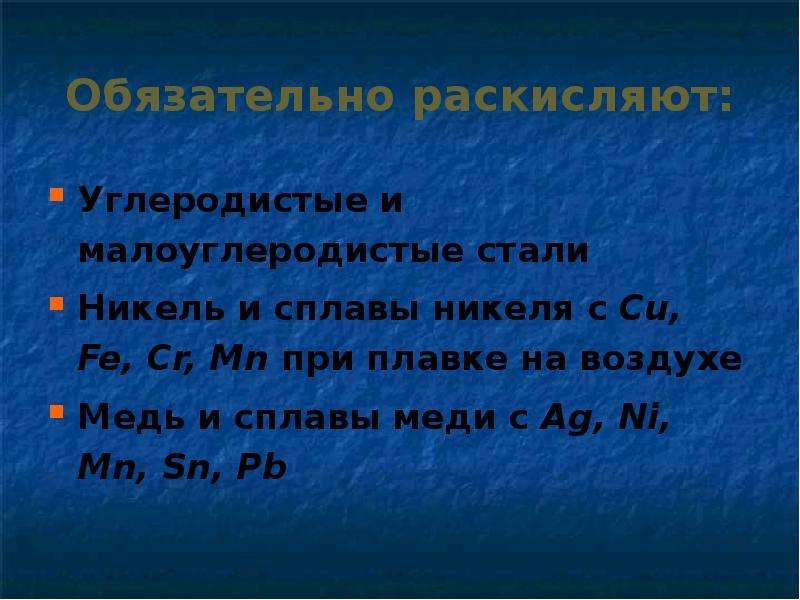

Обязательно раскисляют: Углеродистые и малоуглеродистые стали Никель и сплавы никеля с Cu, Fe, Cr, Mn при плавке на воздухе Медь и сплавы меди с Ag, Ni, Mn, Sn, Pb

Слайд 7

Описание слайда:

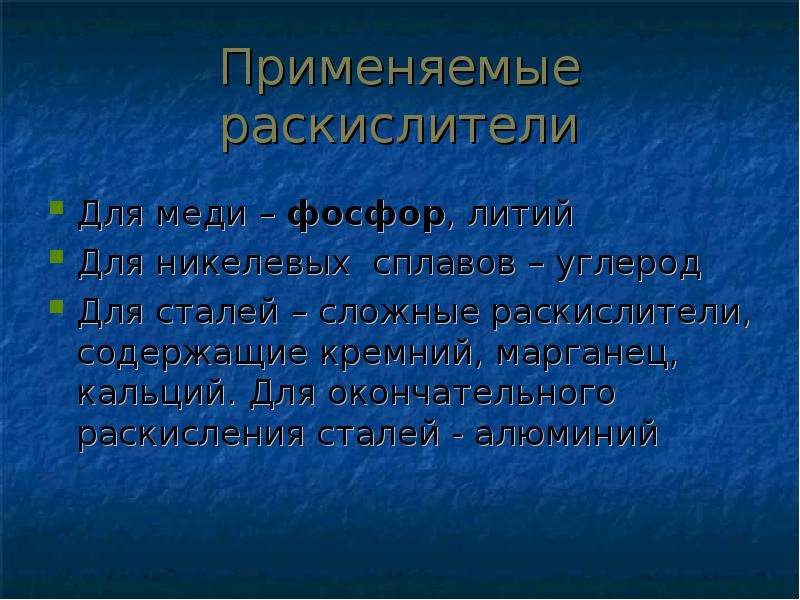

Применяемые раскислители Для меди – фосфор, литий Для никелевых сплавов – углерод Для сталей – сложные раскислители, содержащие кремний, марганец, кальций. Для окончательного раскисления сталей - алюминий

Слайд 8

Описание слайда:

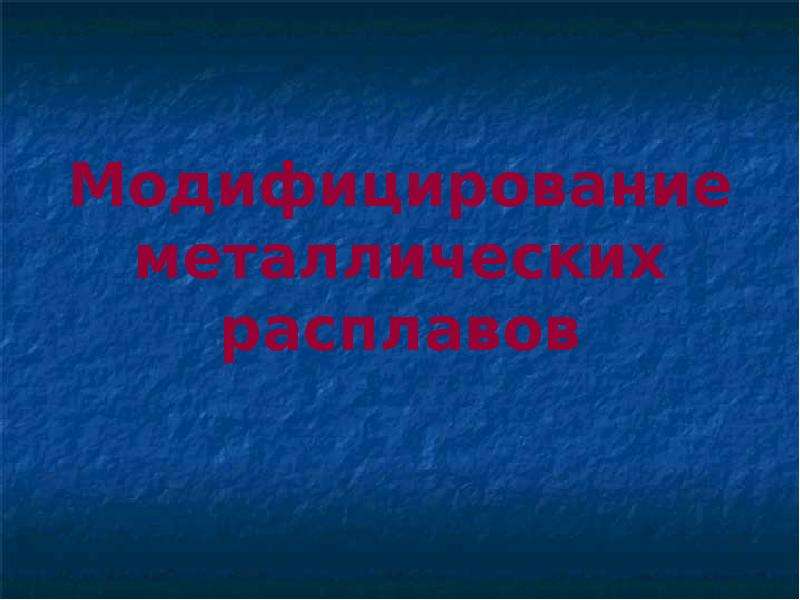

Модифицирование металлических расплавов

Слайд 9

Описание слайда:

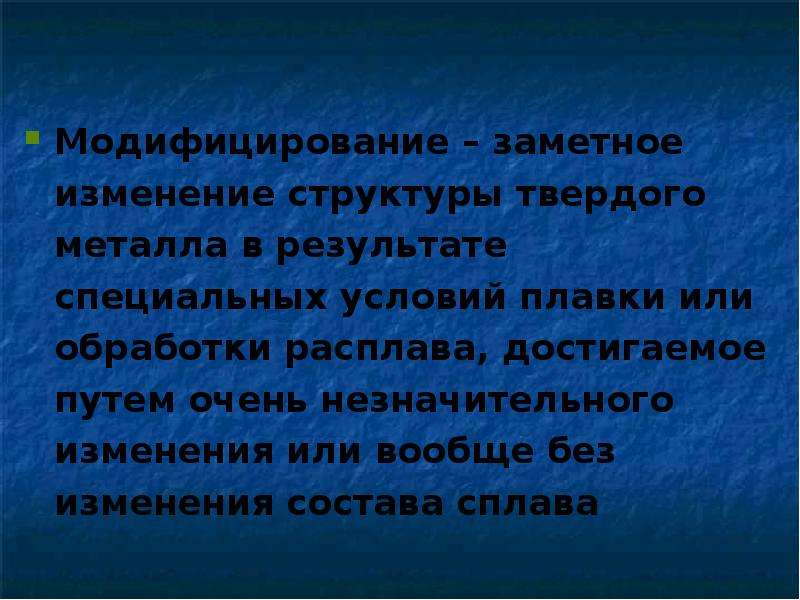

Модифицирование – заметное изменение структуры твердого металла в результате специальных условий плавки или обработки расплава, достигаемое путем очень незначительного изменения или вообще без изменения состава сплава

Слайд 10

Описание слайда:

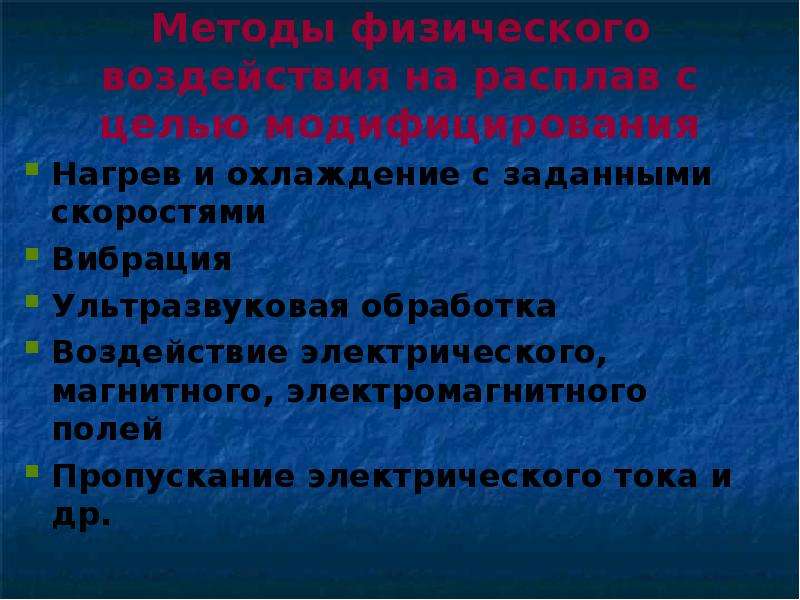

Методы физического воздействия на расплав с целью модифицирования Нагрев и охлаждение с заданными скоростями Вибрация Ультразвуковая обработка Воздействие электрического, магнитного, электромагнитного полей Пропускание электрического тока и др.

Слайд 11

Описание слайда:

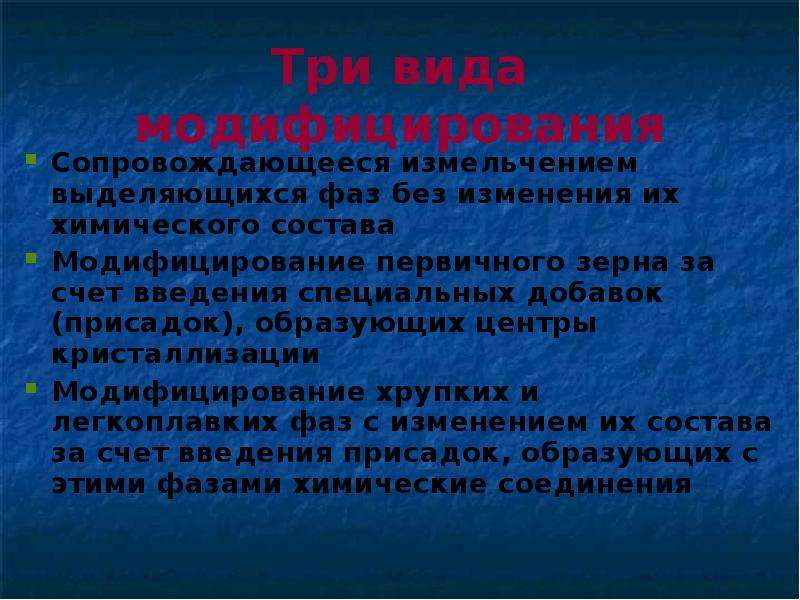

Три вида модифицирования Сопровождающееся измельчением выделяющихся фаз без изменения их химического состава Модифицирование первичного зерна за счет введения специальных добавок (присадок), образующих центры кристаллизации Модифицирование хрупких и легкоплавких фаз с изменением их состава за счет введения присадок, образующих с этими фазами химические соединения

Слайд 12

Описание слайда:

Модифицирование эвтектики

Слайд 13

Описание слайда:

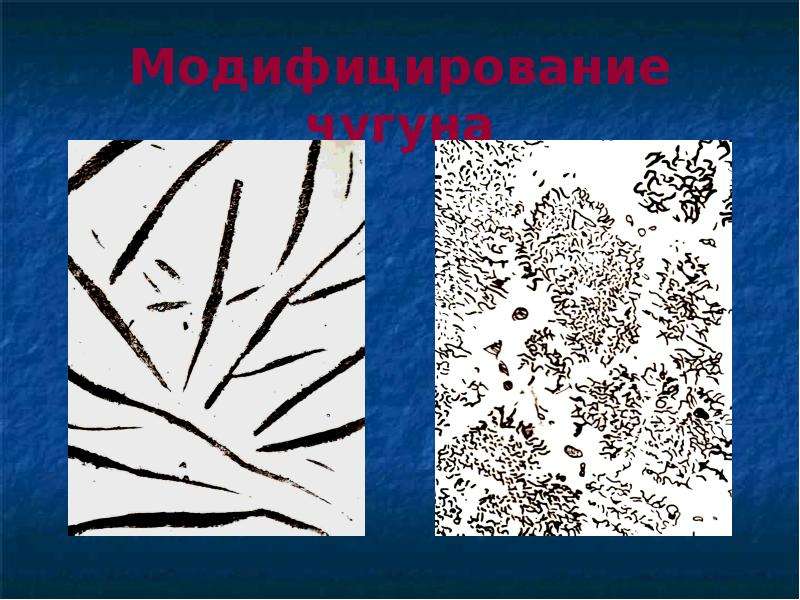

Модифицирование чугуна

Слайд 14

Описание слайда:

Модифицирование чугуна

Слайд 15

Описание слайда:

Модифицирование зерна

Слайд 16

Описание слайда:

Модифицирование первичных кристаллов кремния в сплаве Al – 18 % Si

Слайд 17

Описание слайда:

Модифицирование железосодержащих фаз в алюминиевых сплавах

Слайд 18

Описание слайда:

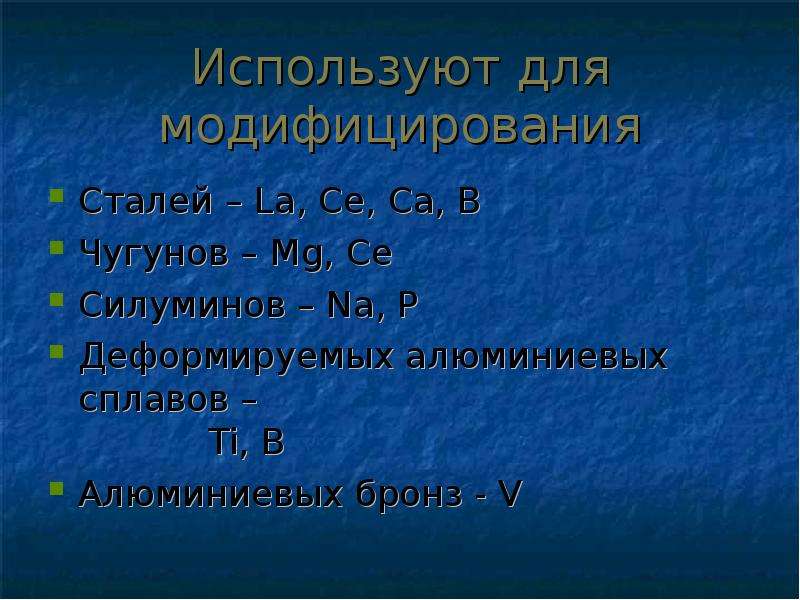

Используют для модифицирования Сталей – La, Ce, Ca, B Чугунов – Mg, Ce Силуминов – Na, P Деформируемых алюминиевых сплавов – Ti, B Алюминиевых бронз - V
