Вы можете ознакомиться и скачать презентацию на тему Резьбовые соединения. (Лекция 5). Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Р Е З Ь Б О В Ы Е С О Е Д И Н Е Н И Я Кафедра «Строительство» Кандидат педагогических наук, доцент Е Р Ц К И Н А Е Л Е Н А Б О Р И С О В Н А

Слайд 2

Описание слайда:

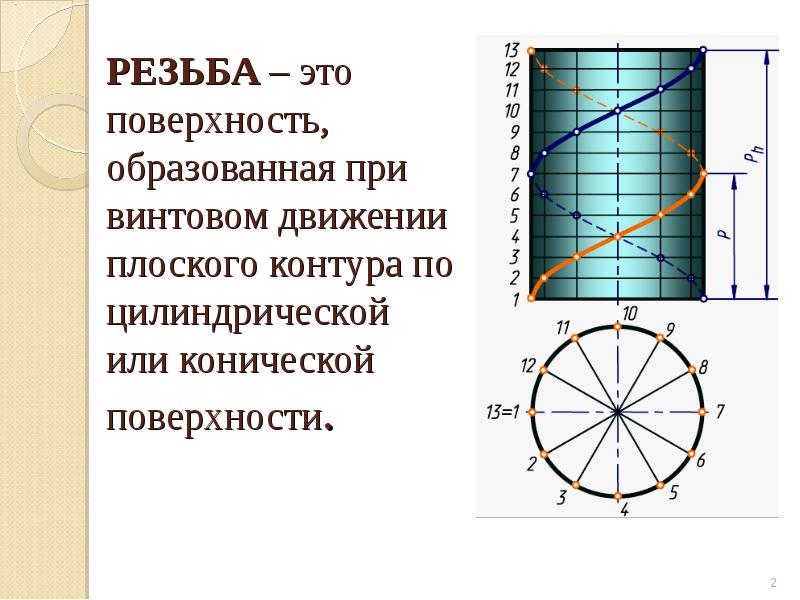

РЕЗЬБА – это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Слайд 3

Описание слайда:

К разъёмным соединениям относятся резьбовые, выполненные при помощи резьбовых деталей (болт, гайка, шпилька, винт). Их применение позволяет многократно осуществлять сборку и разборку узлов без повреждения.

Слайд 4

Описание слайда:

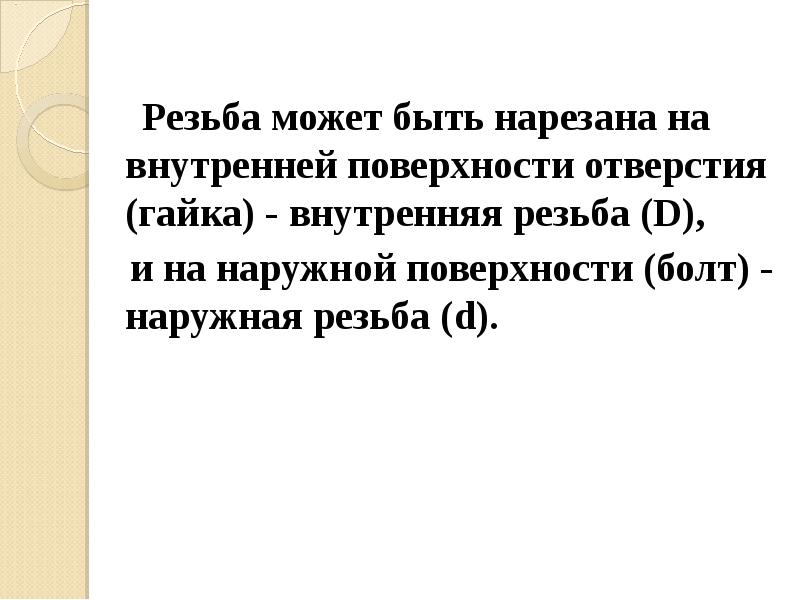

Резьба может быть нарезана на внутренней поверхности отверстия (гайка) - внутренняя резьба (D), Резьба может быть нарезана на внутренней поверхности отверстия (гайка) - внутренняя резьба (D), и на наружной поверхности (болт) - наружная резьба (d).

Слайд 5

Описание слайда:

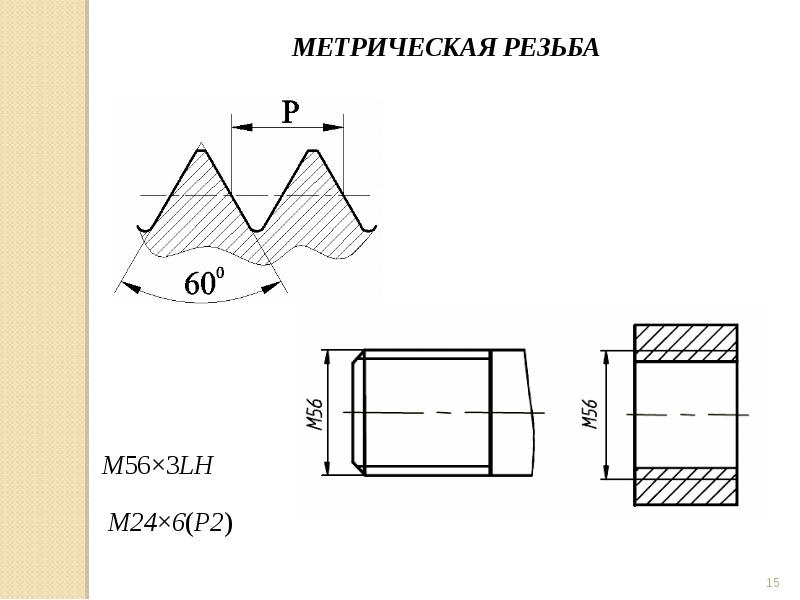

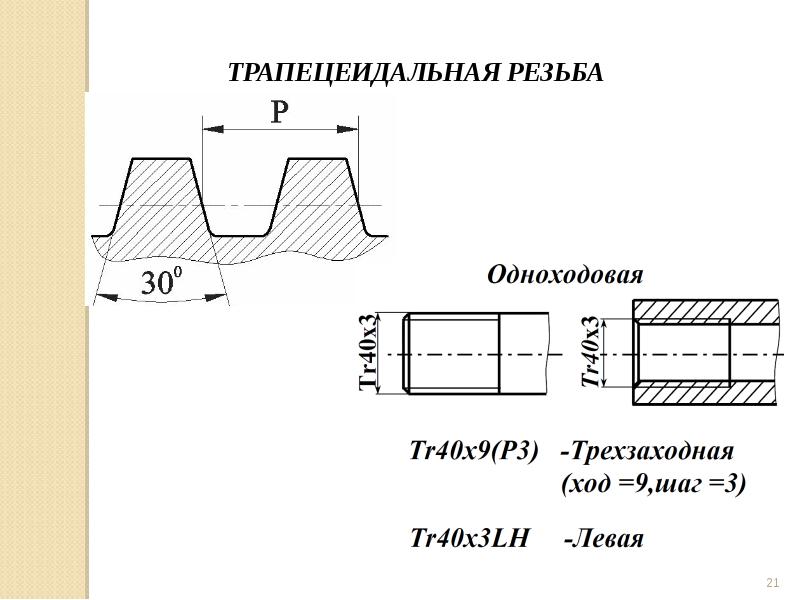

Основные параметры резьбы d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d1, D1 - внутренний диаметр болта и гайки соответственно; α – угол профиля резьбы: угол между смежными боковыми сторонами профиля; Р – шаг резьбы:– расстояние между соседними одно- именными боковыми сторонами профиля в направлении, параллельном оси резьбы;

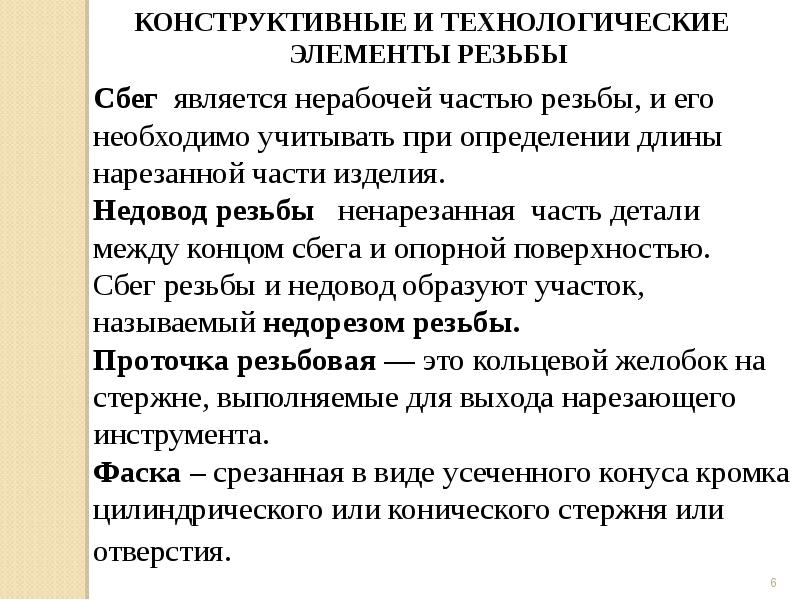

Слайд 6

Описание слайда:

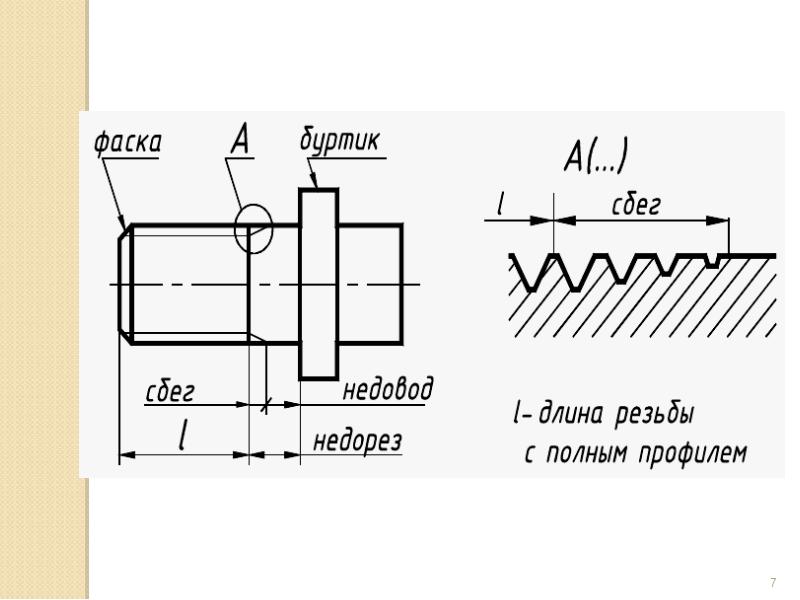

Слайд 7

Описание слайда:

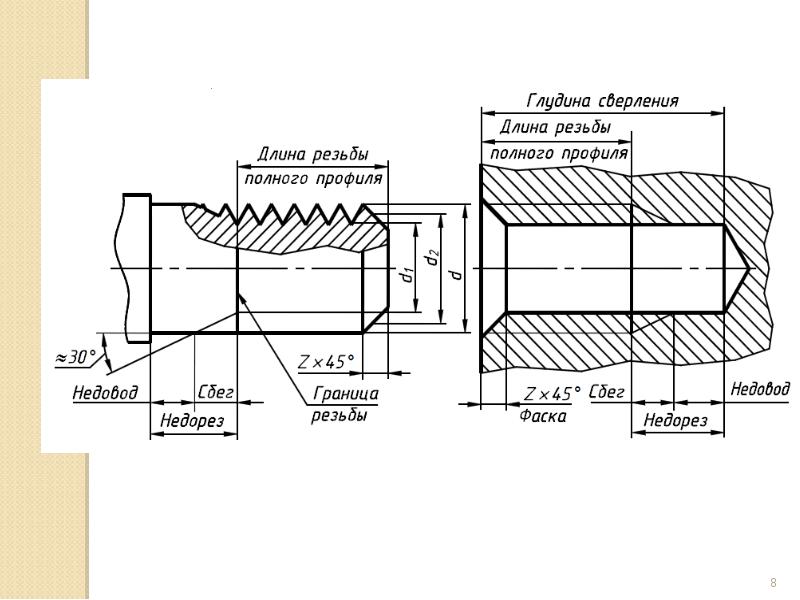

Слайд 8

Описание слайда:

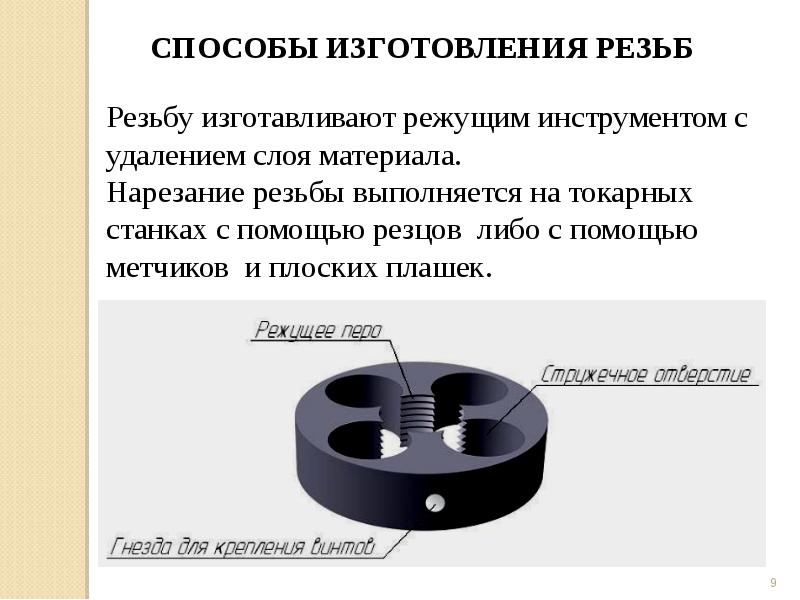

Слайд 9

Описание слайда:

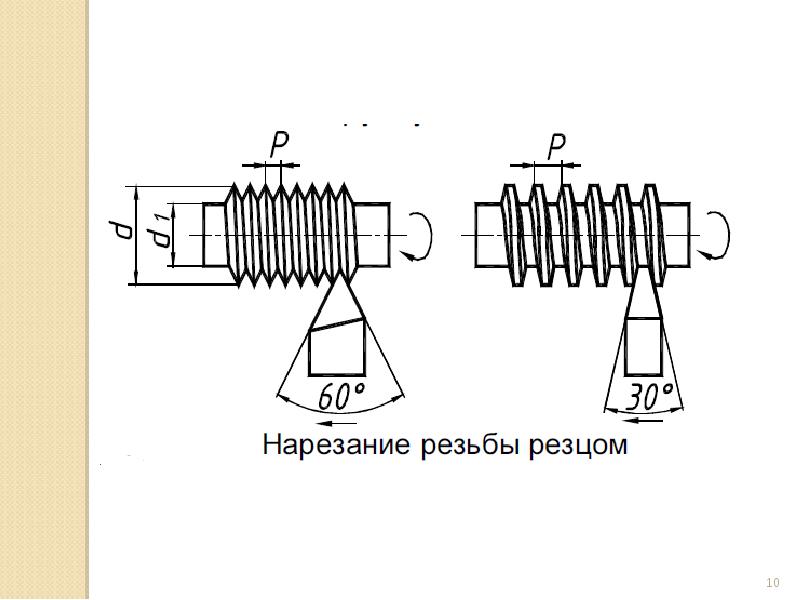

Слайд 10

Описание слайда:

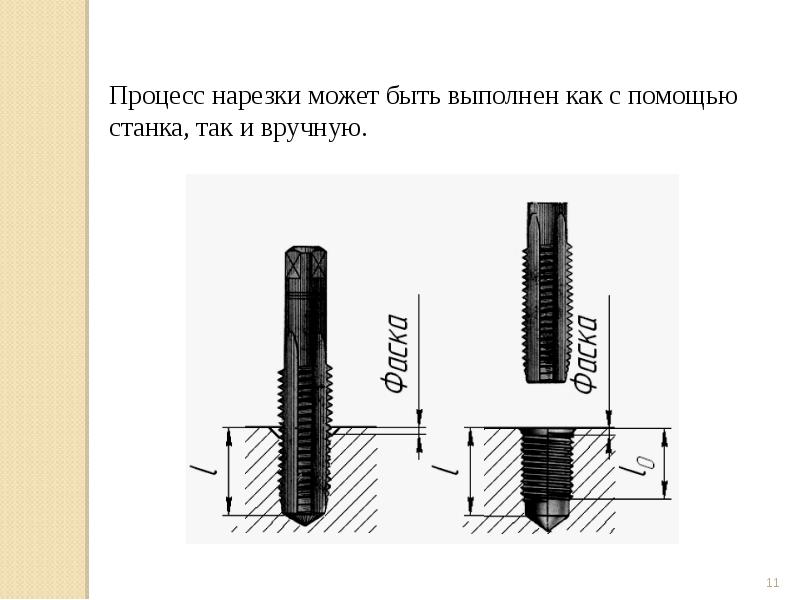

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

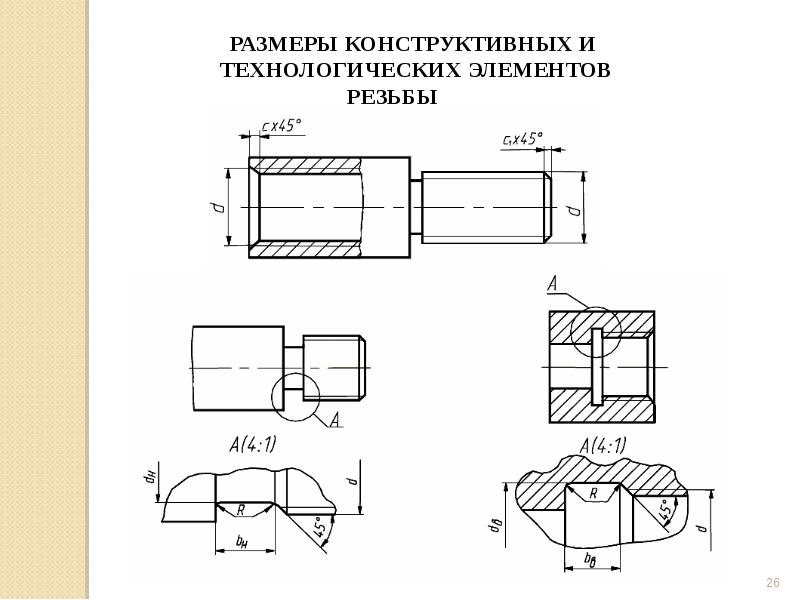

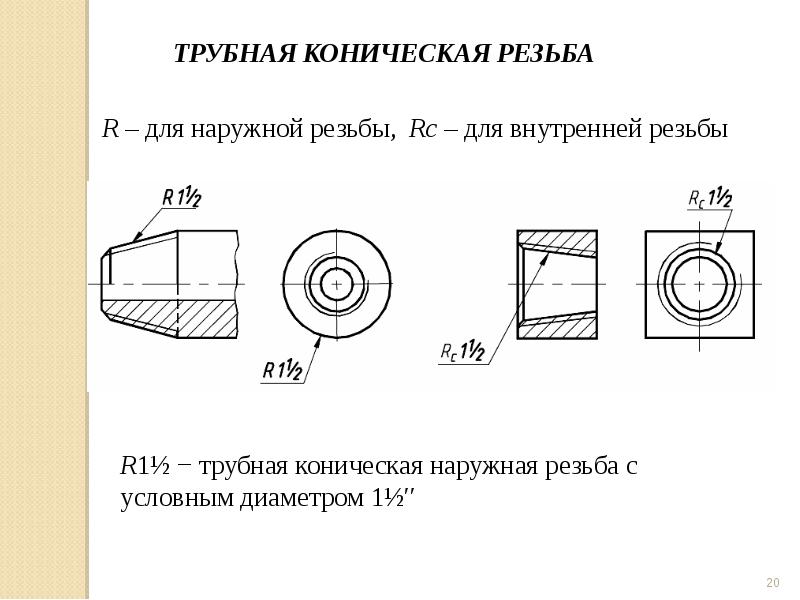

Условное изображение резьбы На стержне резьбу изображают сплошными толстыми линиями по наружному диаметру и сплошными тонкими - по внутреннему. Тонкая линия пересекает линию фаски. На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, тонкую линию проводят на 3/4 окружности, размыкая в любом месте кроме осевой линии. Расстояние между тонкой линией и сплошной основной не должно быть меньше 0,8 мм. Штриховку в сечениях и разрезах проводят до сплошной основной линии, т.е. наружного диаметра наружной резьбы и внутреннего диаметра - внутренней.

Слайд 13

Описание слайда:

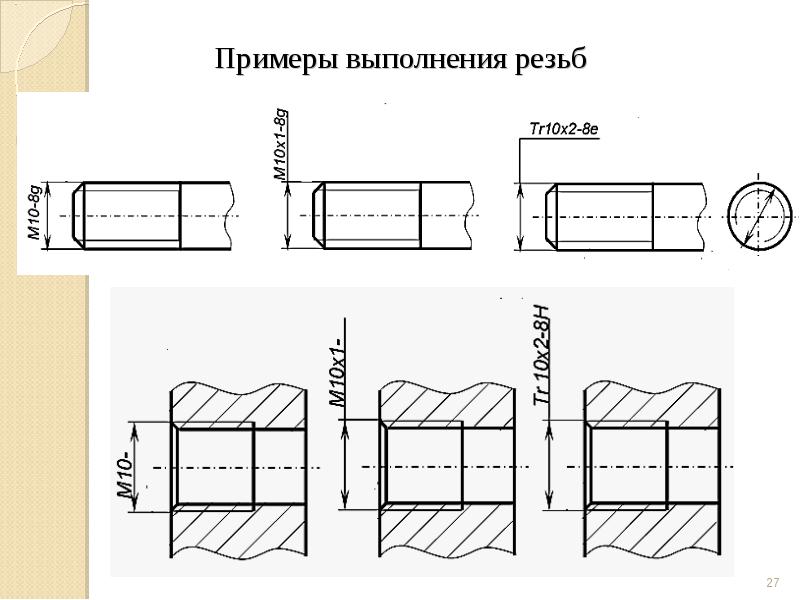

В резьбовом соединении сохраняет свои линии стержень (условно болт). В резьбовом соединении сохраняет свои линии стержень (условно болт). На разрезах резьбового соединения в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня.
