Слайд 1

Описание слайда:

Сечения Способы выполнения сечений Выполнила: Лаптева М.В.

Слайд 2

Описание слайда:

Определение Сечение – это изображение фигуры, получившейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится непосредственно в секущей плоскости.

Слайд 3

Описание слайда:

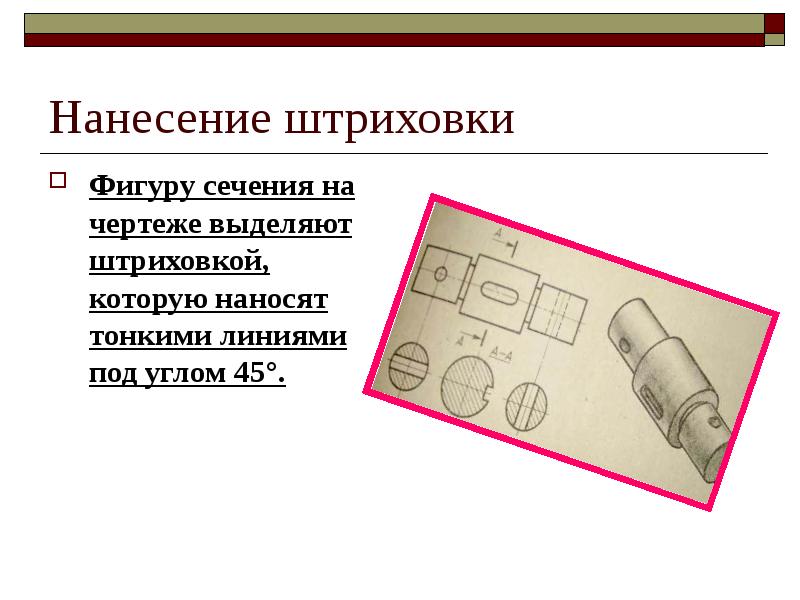

Нанесение штриховки Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.

Слайд 4

Описание слайда:

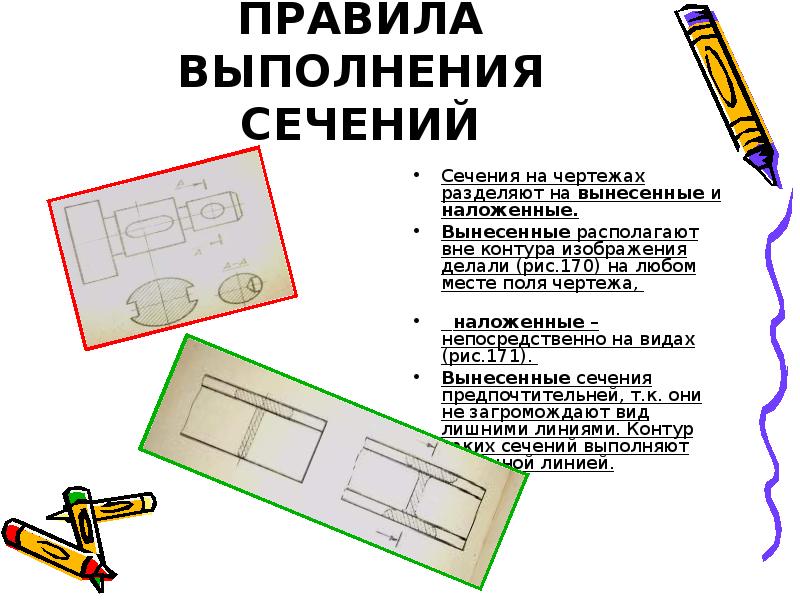

ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ Сечения на чертежах разделяют на вынесенные и наложенные. Вынесенные располагают вне контура изображения делали (рис.170) на любом месте поля чертежа, наложенные – непосредственно на видах (рис.171). Вынесенные сечения предпочтительней, т.к. они не загромождают вид лишними линиями. Контур таких сечений выполняют сплошной линией.

Слайд 5

Описание слайда:

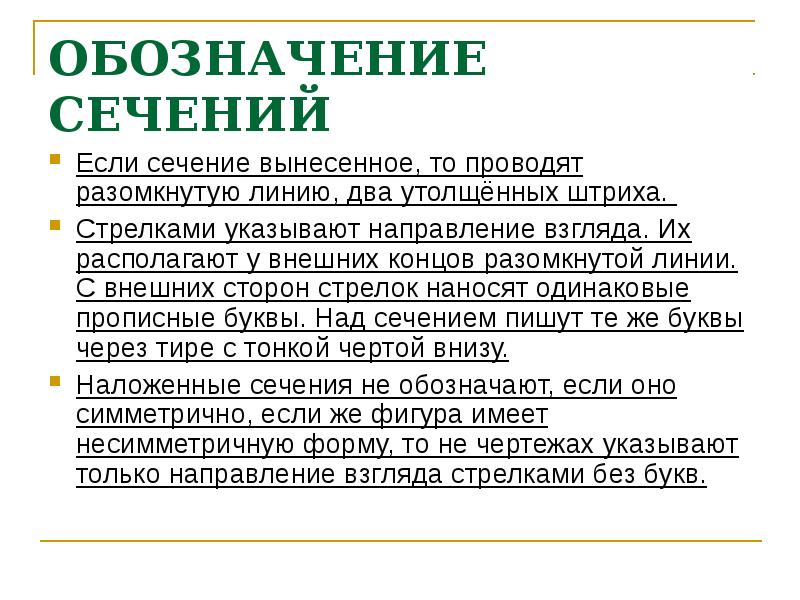

ОБОЗНАЧЕНИЕ СЕЧЕНИЙ Если сечение вынесенное, то проводят разомкнутую линию, два утолщённых штриха. Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешних сторон стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Наложенные сечения не обозначают, если оно симметрично, если же фигура имеет несимметричную форму, то не чертежах указывают только направление взгляда стрелками без букв.

Слайд 6

Описание слайда:

ОСОБЕННОСТИ ВЫПОЛНЕНИЯ СЕЧЕНИЙ Сечения выполняют в том же масштабе, что и изображение, к которому оно относится. Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической, сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью

Слайд 7

Описание слайда:

Нанесение размеров Некоторые размеры элементов детали удобней показывать на сечениях

Слайд 8

Описание слайда:

Комбинированный метод Суть комбинированного метода построения сечений многогранников состоит в применении теорем о параллельности прямых и плоскостей в пространстве в сочетании с аксиоматическим методом.

Слайд 9

Описание слайда:

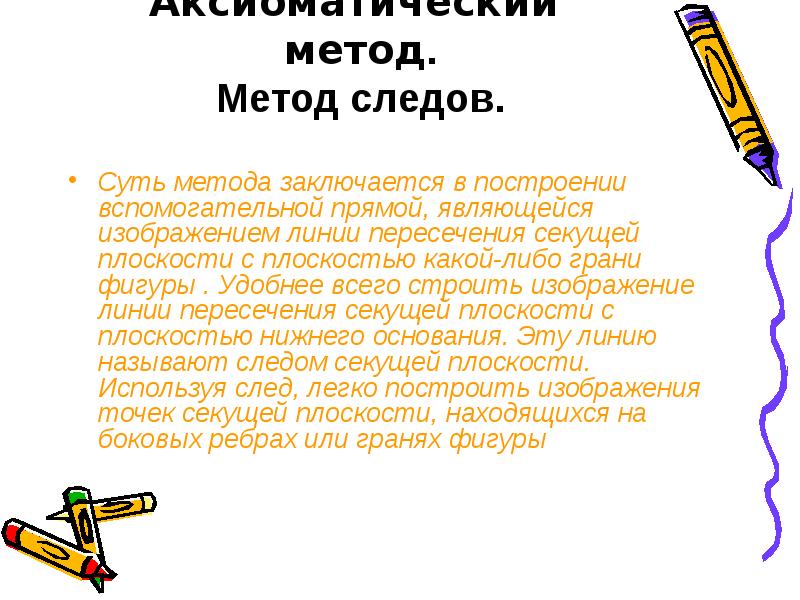

Аксиоматический метод. Метод следов. Суть метода заключается в построении вспомогательной прямой, являющейся изображением линии пересечения секущей плоскости с плоскостью какой-либо грани фигуры . Удобнее всего строить изображение линии пересечения секущей плоскости с плоскостью нижнего основания. Эту линию называют следом секущей плоскости. Используя след, легко построить изображения точек секущей плоскости, находящихся на боковых ребрах или гранях фигуры

Слайд 10

Описание слайда:

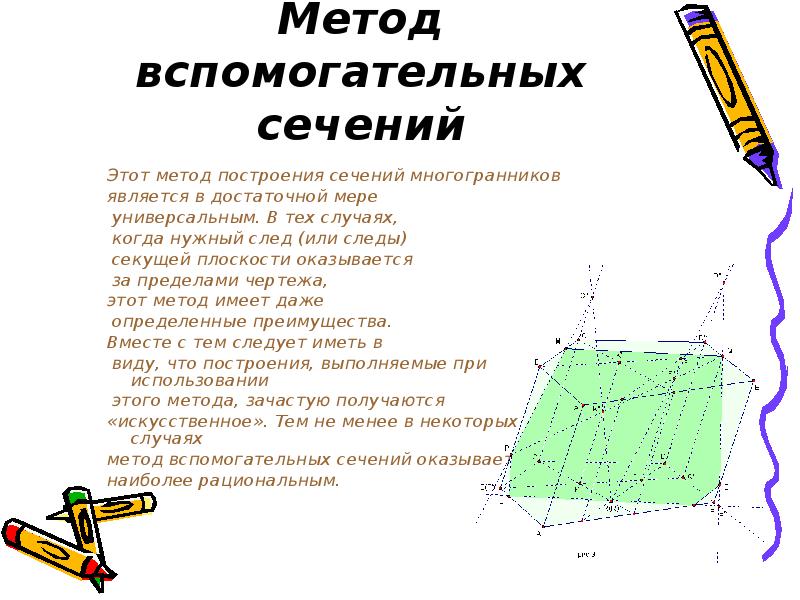

Метод вспомогательных сечений Этот метод построения сечений многогранников является в достаточной мере универсальным. В тех случаях, когда нужный след (или следы) секущей плоскости оказывается за пределами чертежа, этот метод имеет даже определенные преимущества. Вместе с тем следует иметь в виду, что построения, выполняемые при использовании этого метода, зачастую получаются «искусственное». Тем не менее в некоторых случаях метод вспомогательных сечений оказывается наиболее рациональным.
