Вы можете ознакомиться и скачать презентацию на тему Система качества ЕСЭ РФ. Доклад-сообщение содержит 28 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

СИСТЕМА КАЧЕСТВА ЕСЭ РФ

Слайд 2

Описание слайда:

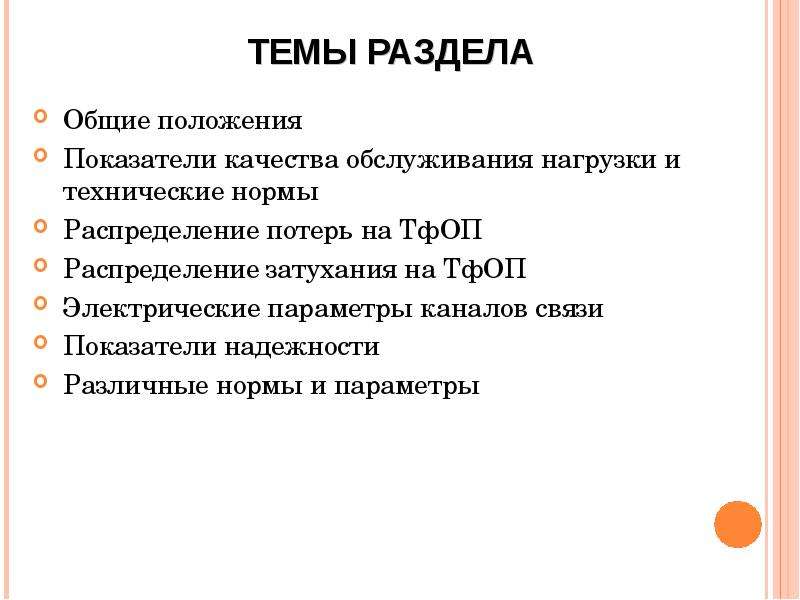

ТЕМЫ РАЗДЕЛА Общие положения Показатели качества обслуживания нагрузки и технические нормы Распределение потерь на ТфОП Распределение затухания на ТфОП Электрические параметры каналов связи Показатели надежности Различные нормы и параметры

Слайд 3

Описание слайда:

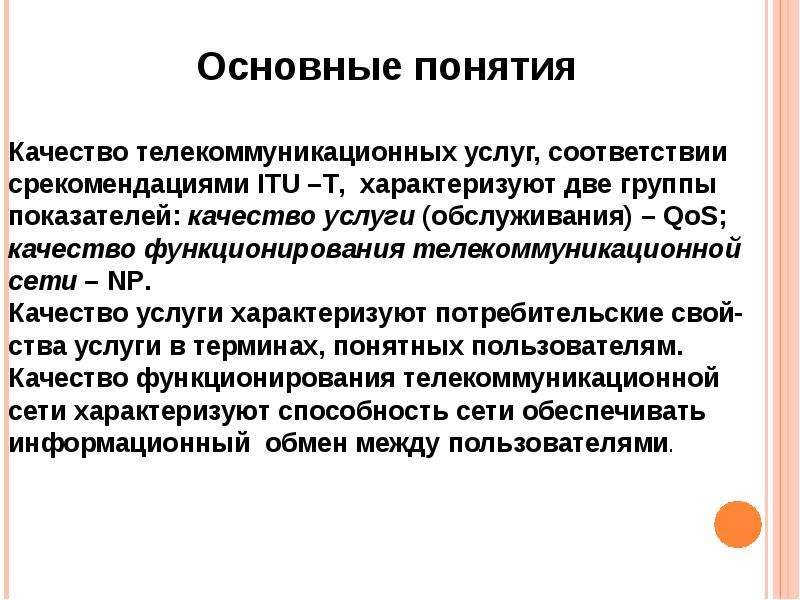

Основные понятия Качество телекоммуникационных услуг, соответствии срекомендациями ITU –T, характеризуют две группы показателей: качество услуги (обслуживания) – QoS; качество функционирования телекоммуникационной сети – NP. Качество услуги характеризуют потребительские свой- ства услуги в терминах, понятных пользователям. Качество функционирования телекоммуникационной сети характеризуют способность сети обеспечивать информационный обмен между пользователями.

Слайд 4

Описание слайда:

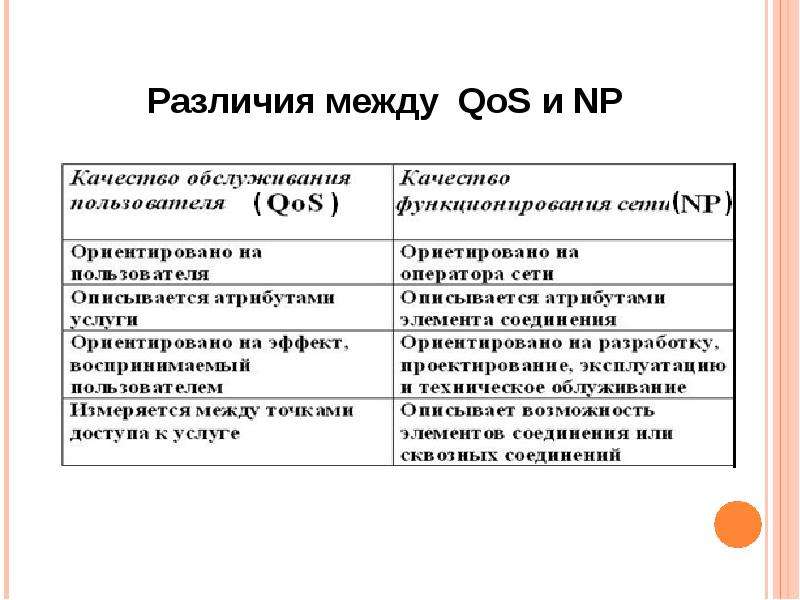

Различия между QoS и NP

Слайд 5

Описание слайда:

Свойства сети, определяющие QoS

Слайд 6

Описание слайда:

Характеристики сети, определяющие NP

Слайд 7

Описание слайда:

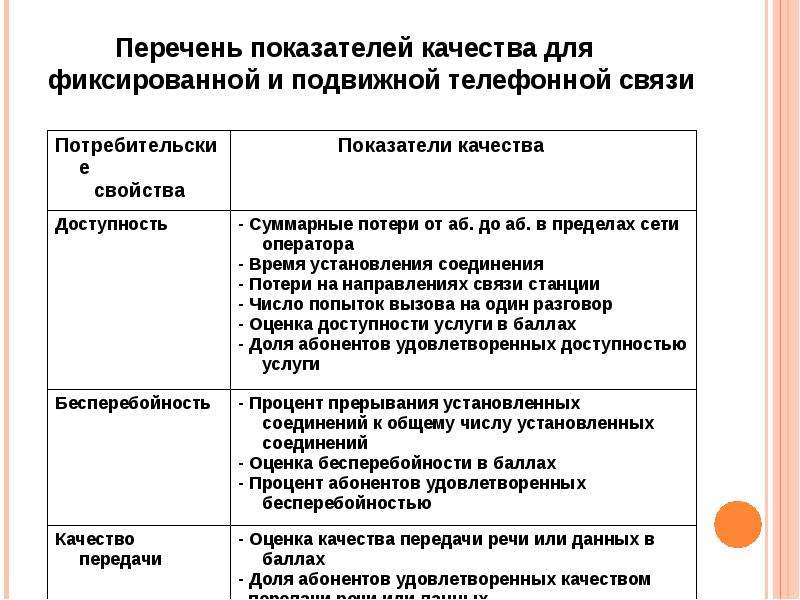

Перечень показателей качества для фиксированной и подвижной телефонной связи

Слайд 8

Описание слайда:

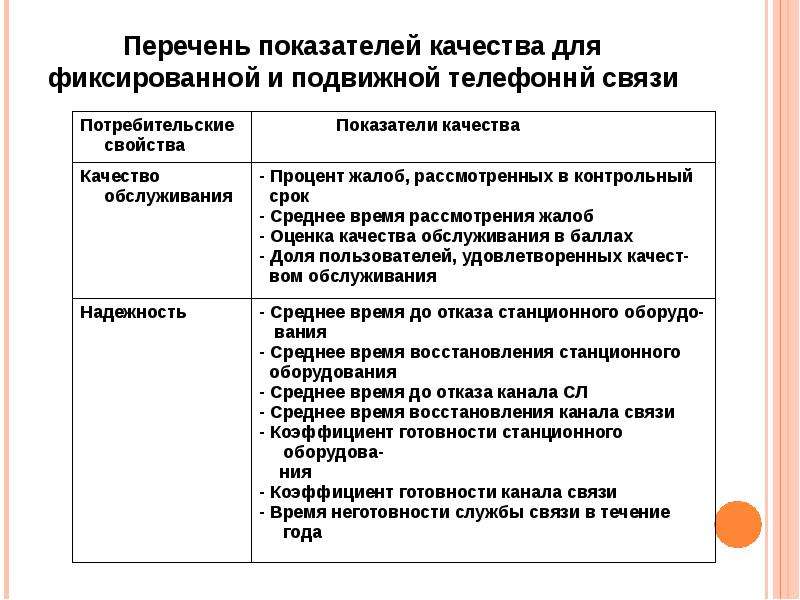

Перечень показателей качества для фиксированной и подвижной телефоннй связи

Слайд 9

Описание слайда:

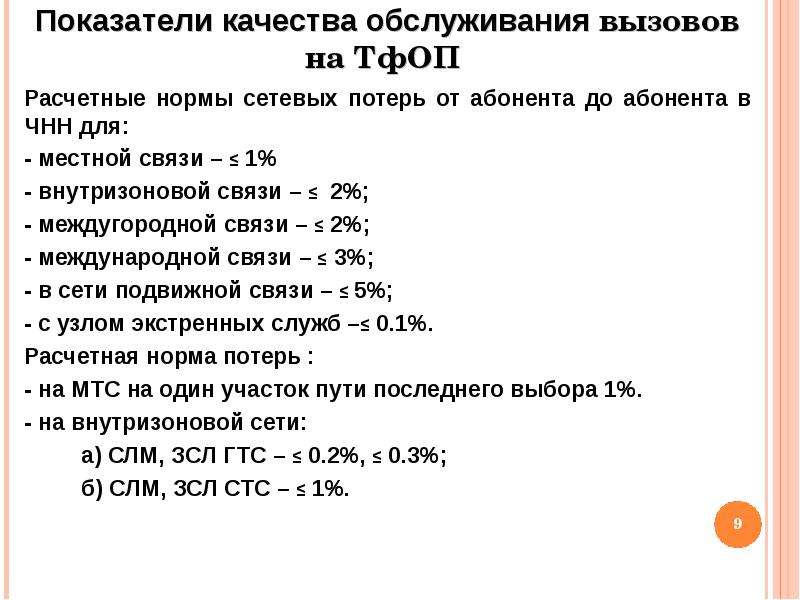

Показатели качества обслуживания вызовов на ТфОП Расчетные нормы сетевых потерь от абонента до абонента в ЧНН для: - местной связи – ≤ 1% - внутризоновой связи – ≤ 2%; - междугородной связи – ≤ 2%; - международной связи – ≤ 3%; - в сети подвижной связи – ≤ 5%; - с узлом экстренных служб –≤ 0.1%. Расчетная норма потерь : - на МТС на один участок пути последнего выбора 1%. - на внутризоновой сети: а) СЛМ, ЗСЛ ГТС – ≤ 0.2%, ≤ 0.3%; б) СЛМ, ЗСЛ СТС – ≤ 1%.

Слайд 10

Описание слайда:

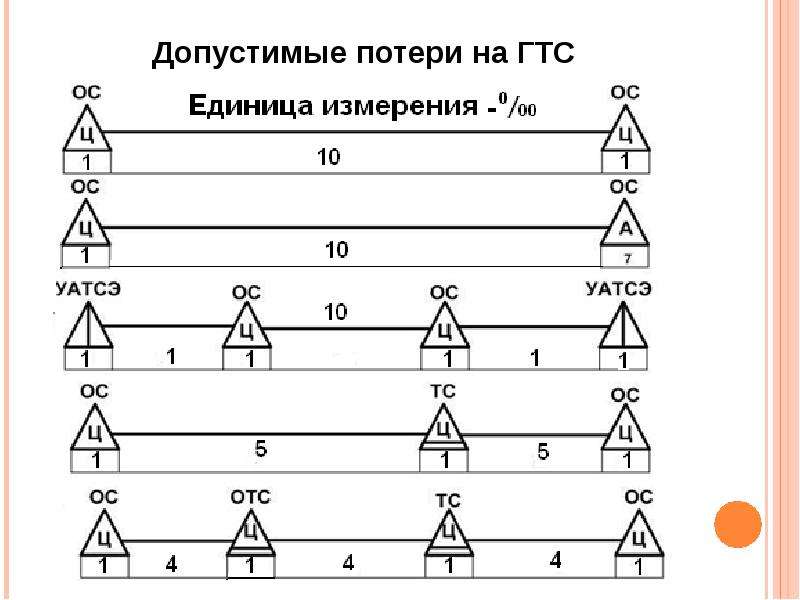

Допустимые потери на ГТС

Слайд 11

Описание слайда:

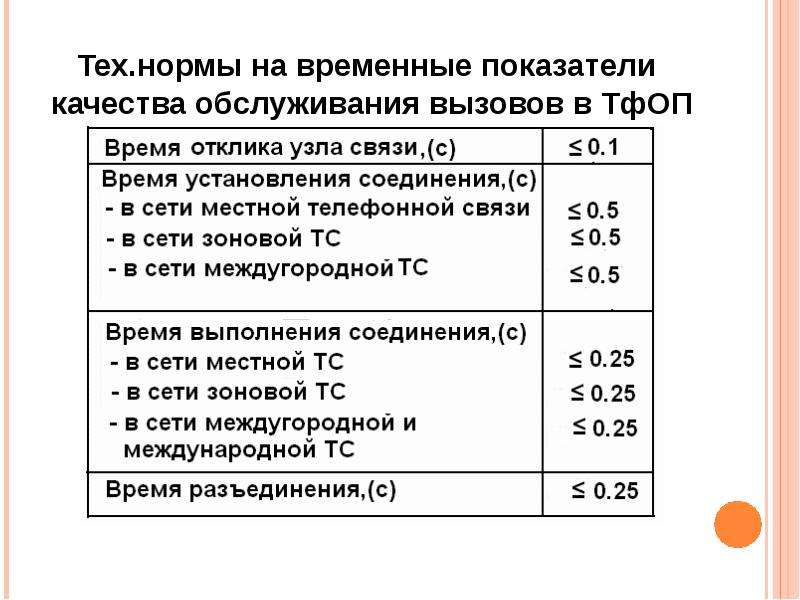

Тех.нормы на временные показатели качества обслуживания вызовов в ТфОП

Слайд 12

Описание слайда:

Тех.нормы на временные показатели качества обслуживания вызовов в ТфОП

Слайд 13

Описание слайда:

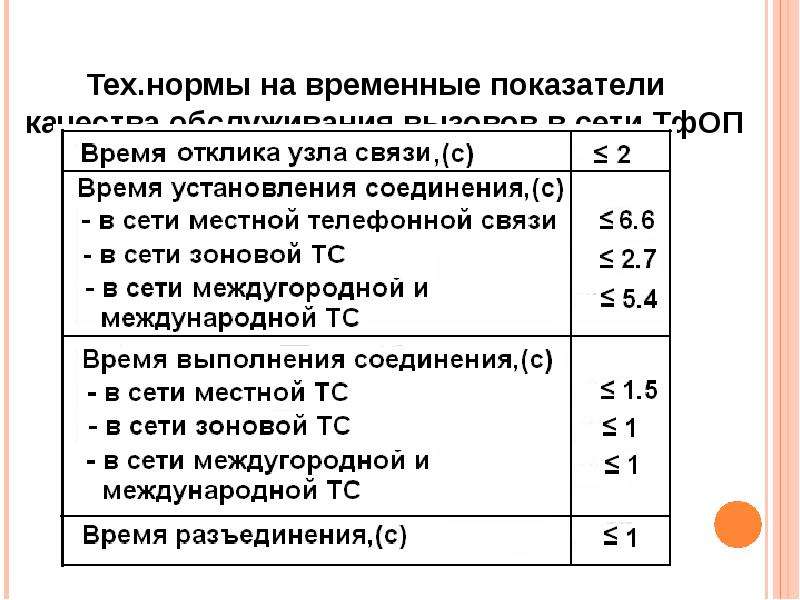

Тех.нормы на временные показатели качества обслуживания вызовов в сети ТфОП

Слайд 14

Описание слайда:

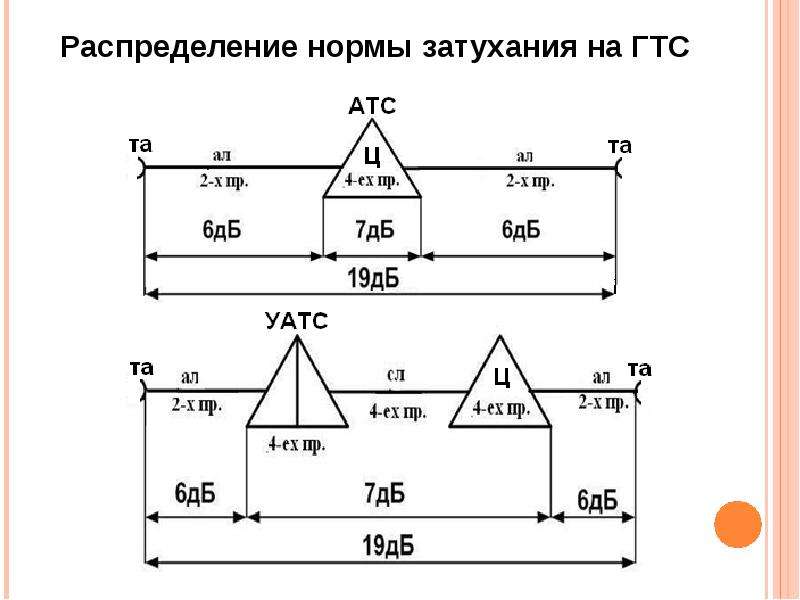

Распределение нормы затухания на ГТС

Слайд 15

Описание слайда:

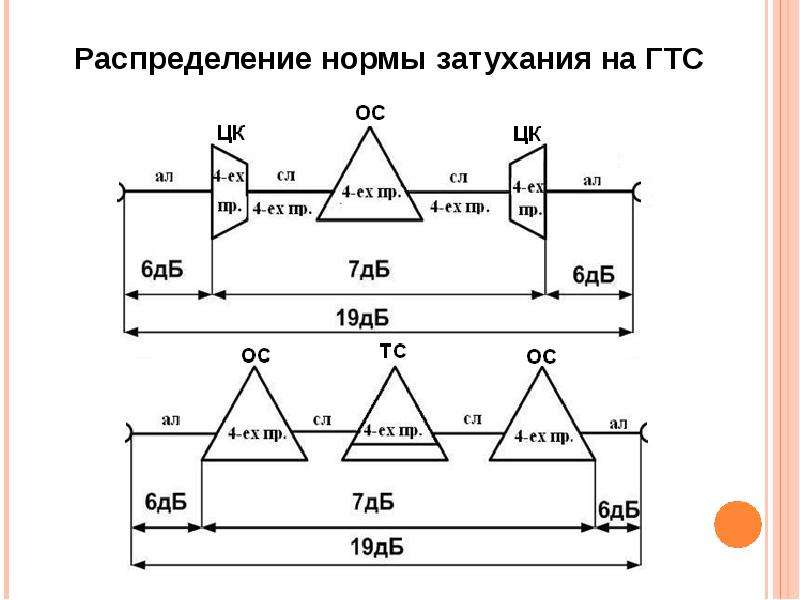

Распределение нормы затухания на ГТС

Слайд 16

Описание слайда:

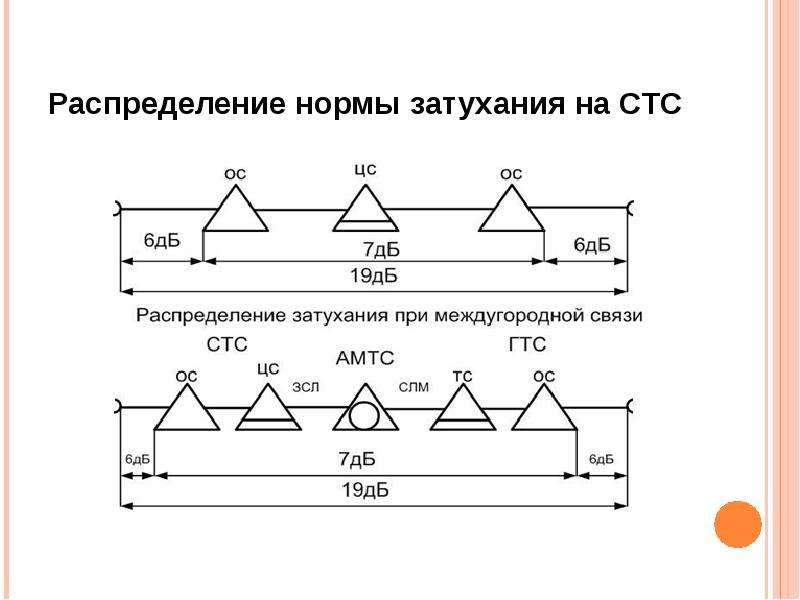

Распределение нормы затухания на СТС

Слайд 17

Описание слайда:

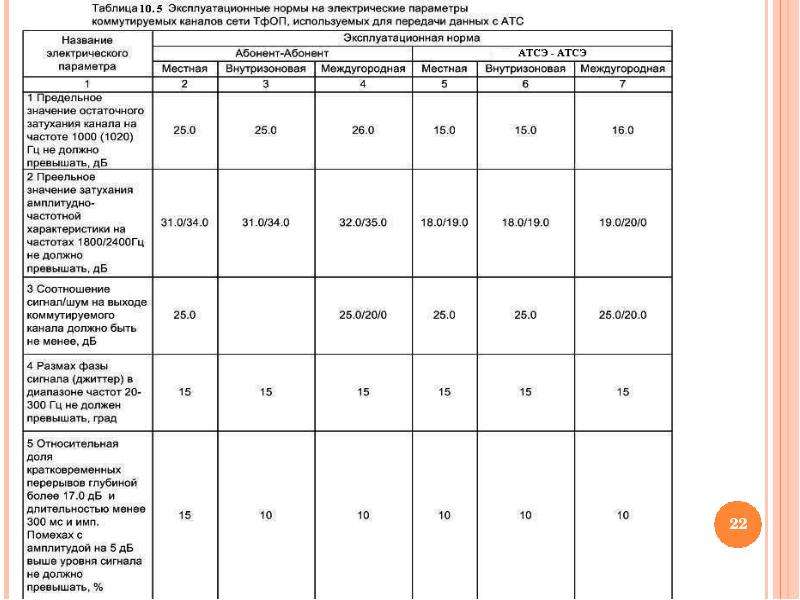

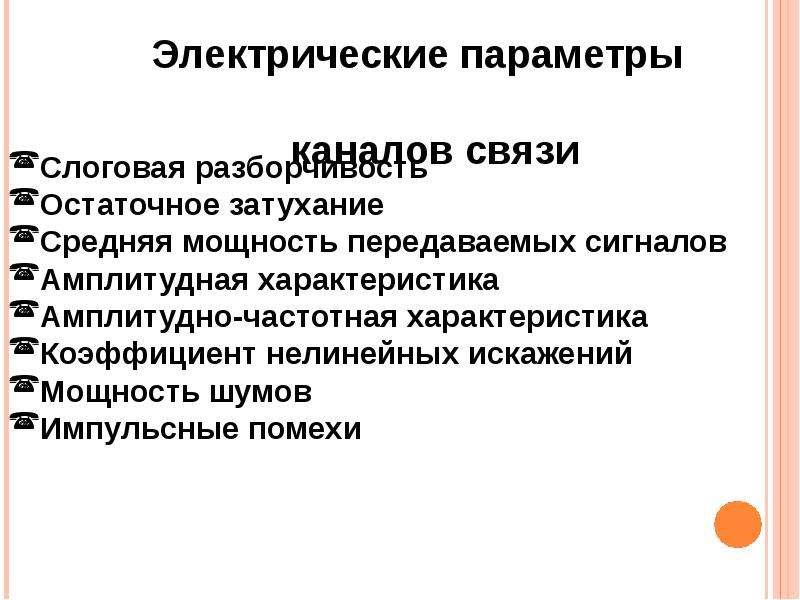

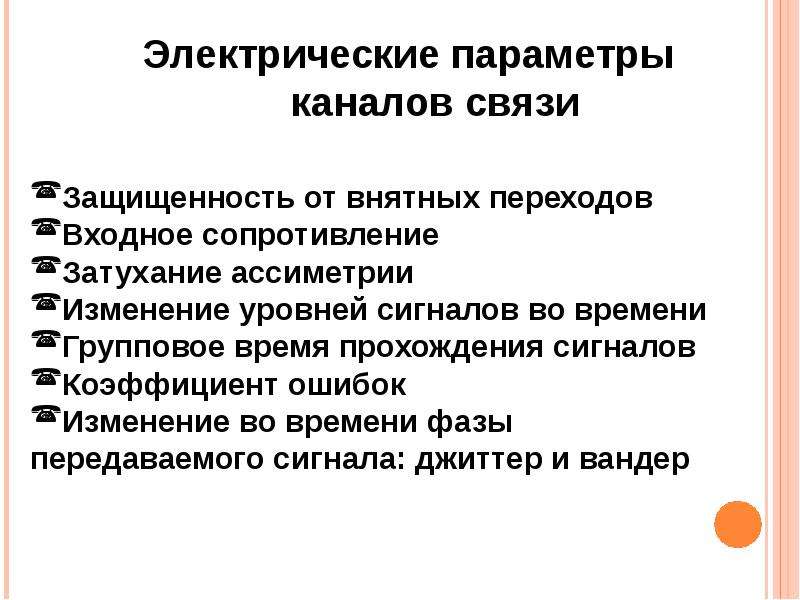

Электрические параметры каналов связи

Слайд 18

Описание слайда:

Электрические параметры каналов связи

Слайд 19

Описание слайда:

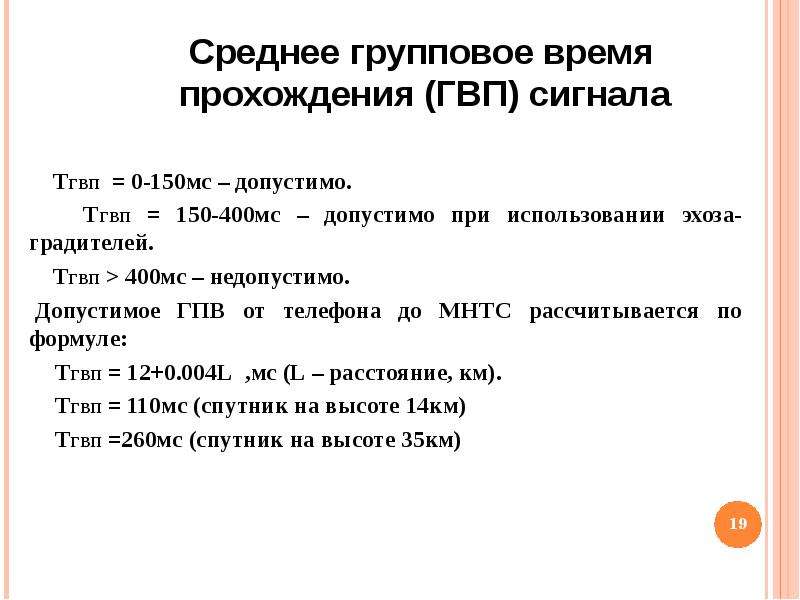

Среднее групповое время прохождения (ГВП) сигнала ТГВП = 0-150мс – допустимо. ТГВП = 150-400мс – допустимо при использовании эхоза-градителей. ТГВП > 400мс – недопустимо. Допустимое ГПВ от телефона до МНТС рассчитывается по формуле: ТГВП = 12+0.004L ,мс (L – расстояние, км). ТГВП = 110мс (спутник на высоте 14км) ТГВП =260мс (спутник на высоте 35км)
