СИСТЕМА СИГНАЛИЗАЦИИ ЕСЭ

Слайд 2

Описание слайда:

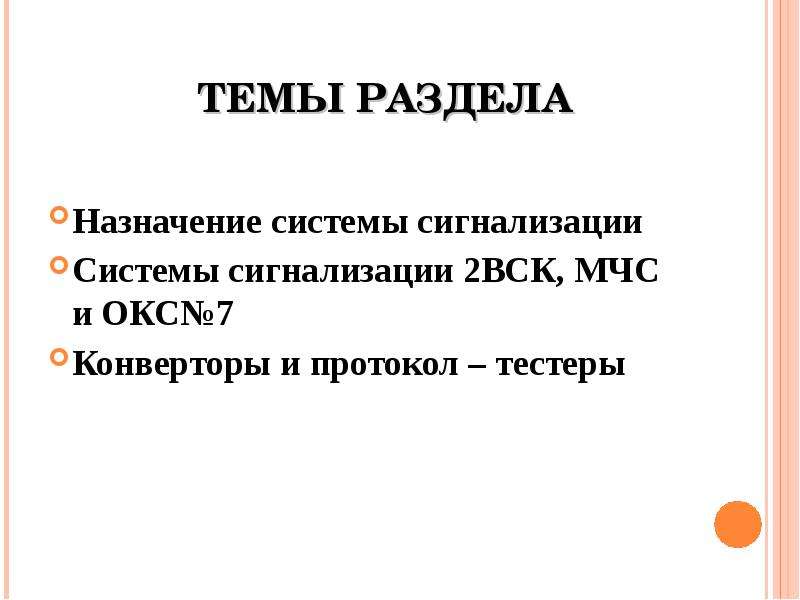

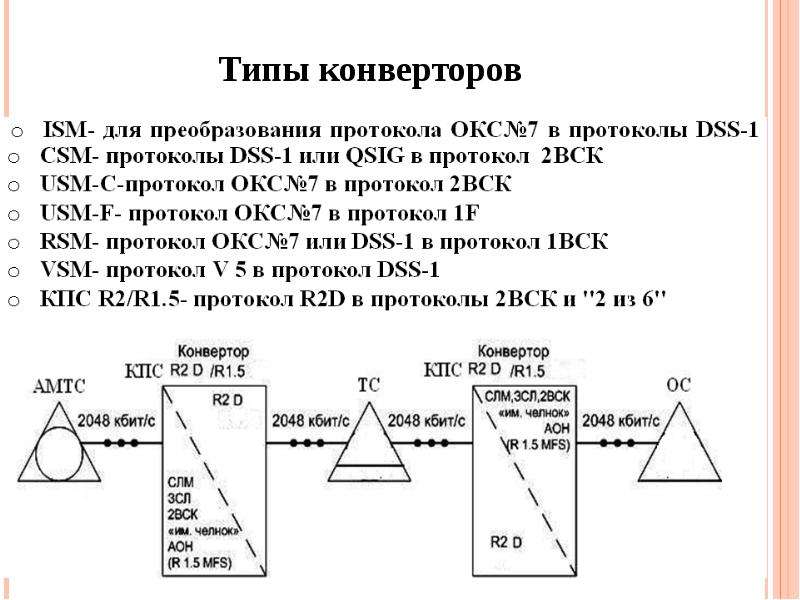

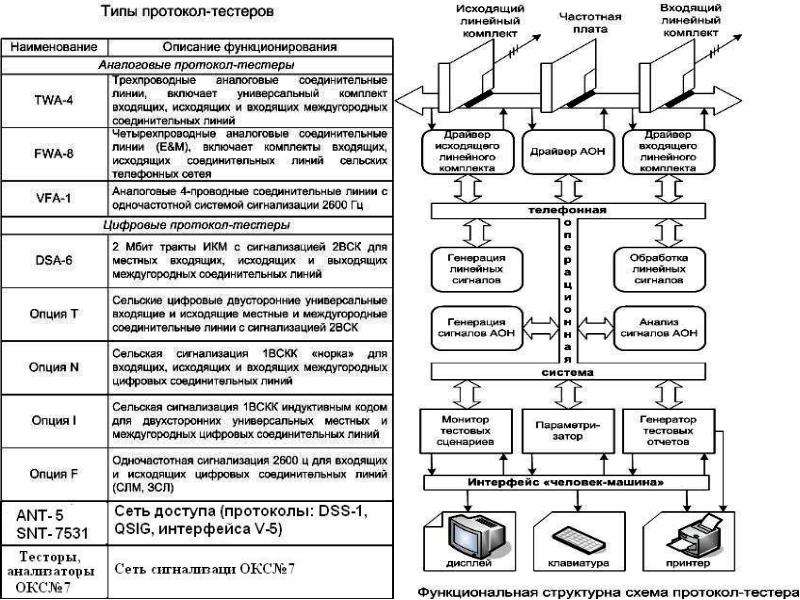

ТЕМЫ РАЗДЕЛА Назначение системы сигнализации Системы сигнализации 2ВСК, МЧС и ОКС№7 Конверторы и протокол – тестеры

Слайд 3

Описание слайда:

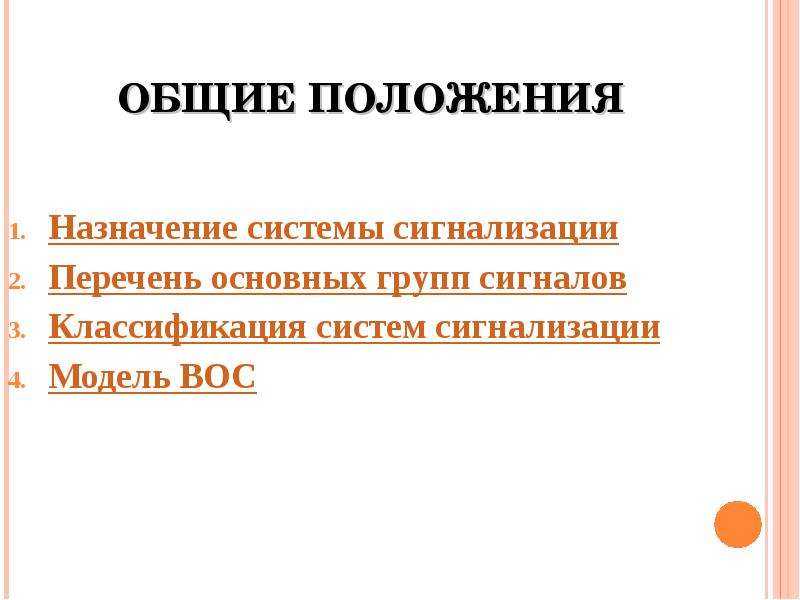

ОБЩИЕ ПОЛОЖЕНИЯ Назначение системы сигнализации Перечень основных групп сигналов Классификация систем сигнализации Модель ВОС

Слайд 4

Описание слайда:

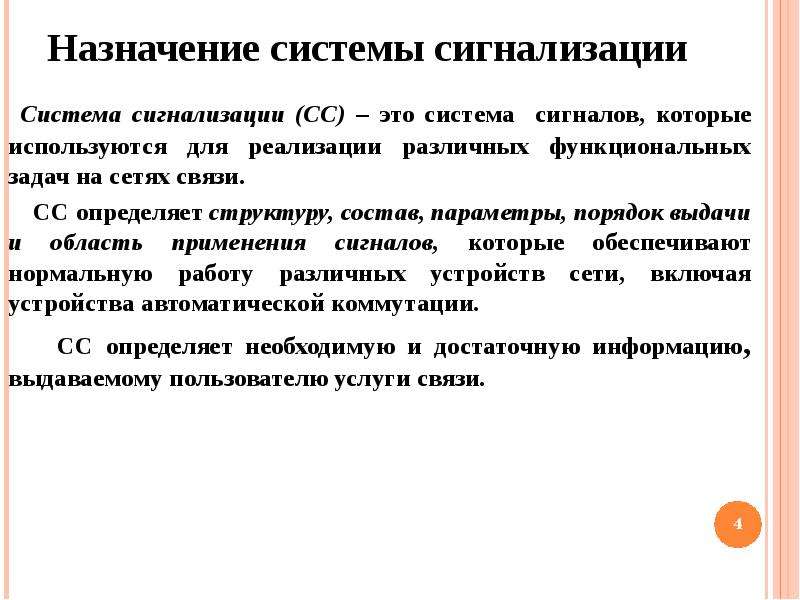

Назначение системы сигнализации Система сигнализации (СС) – это система сигналов, которые используются для реализации различных функциональных задач на сетях связи. СС определяет структуру, состав, параметры, порядок выдачи и область применения сигналов, которые обеспечивают нормальную работу различных устройств сети, включая устройства автоматической коммутации. СС определяет необходимую и достаточную информацию, выдаваемому пользователю услуги связи.

Слайд 5

Описание слайда:

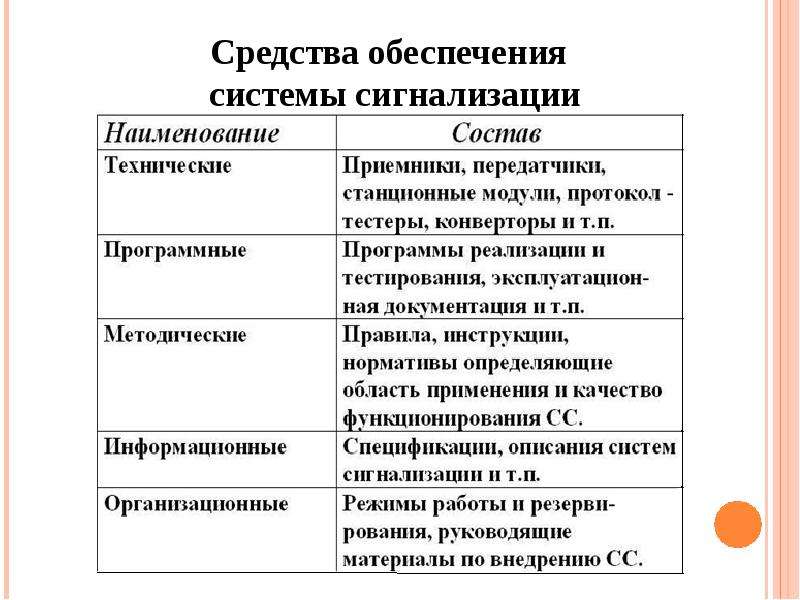

Средства обеспечения системы сигнализации

Слайд 6

Описание слайда:

Перечень сигналов, передаваемых по сети электросвязи Пользовательские сигналы. Сигналы измерений и технического обслуживания средств связи. Сигналы управления средствами связи и сетью в целом. Сигналы звена сигнализации и управления сетью сигнализации. Информационные сигналы. Сигналы охранной, пожарной и т.п. сигнализаций.

Слайд 7

Описание слайда:

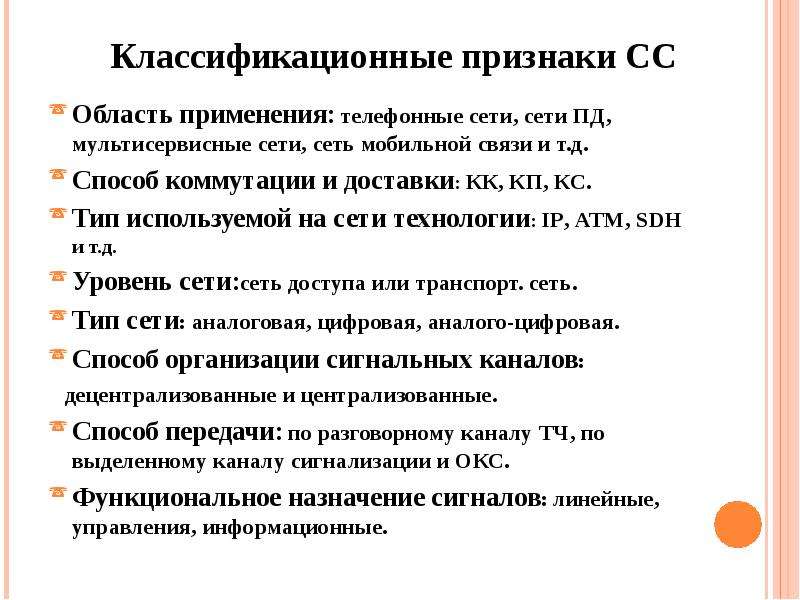

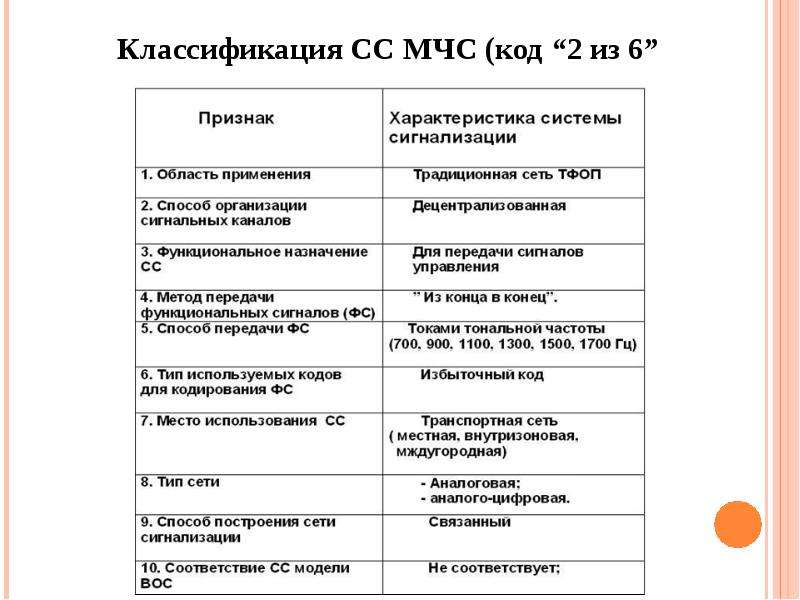

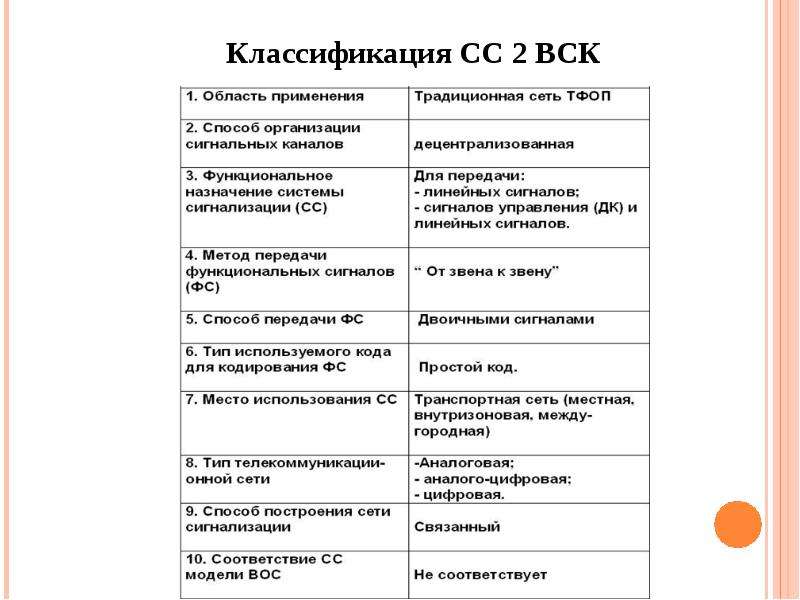

Классификационные признаки СС Область применения: телефонные сети, сети ПД, мультисервисные сети, сеть мобильной связи и т.д. Способ коммутации и доставки: КК, КП, КС. Тип используемой на сети технологии: IP, ATM, SDH и т.д. Уровень сети:сеть доступа или транспорт. сеть. Тип сети: аналоговая, цифровая, аналого-цифровая. Способ организации сигнальных каналов: децентрализованные и централизованные. Способ передачи: по разговорному каналу ТЧ, по выделенному каналу сигнализации и ОКС. Функциональное назначение сигналов: линейные, управления, информационные.

Слайд 8

Описание слайда:

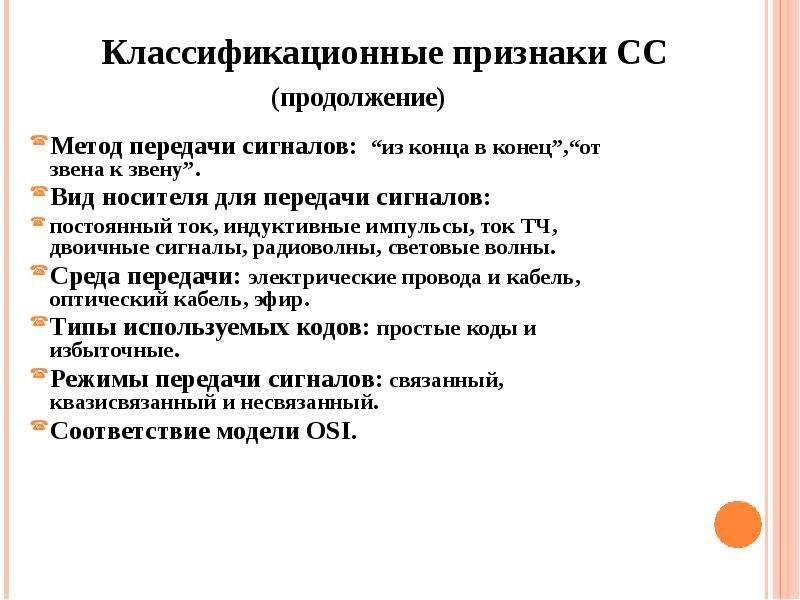

Классификационные признаки СС (продолжение) Метод передачи сигналов: “из конца в конец”,“от звена к звену”. Вид носителя для передачи сигналов: постоянный ток, индуктивные импульсы, ток ТЧ, двоичные сигналы, радиоволны, световые волны. Среда передачи: электрические провода и кабель, оптический кабель, эфир. Типы используемых кодов: простые коды и избыточные. Режимы передачи сигналов: связанный, квазисвязанный и несвязанный. Соответствие модели OSI.

Слайд 9

Описание слайда:

Передача ФС токами тональной частоты

Слайд 10

Описание слайда:

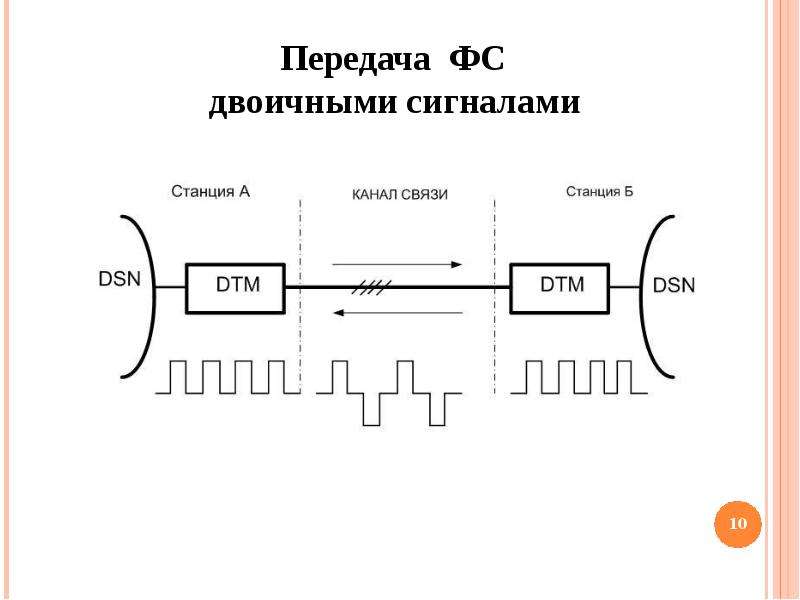

Передача ФС двоичными сигналами

Слайд 11

Описание слайда:

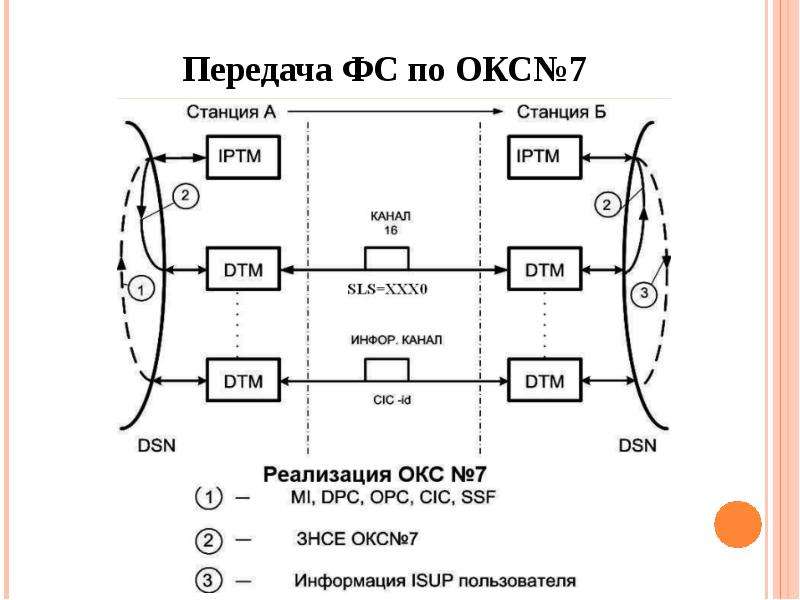

Передача ФС по ОКС№7

Слайд 12

Описание слайда:

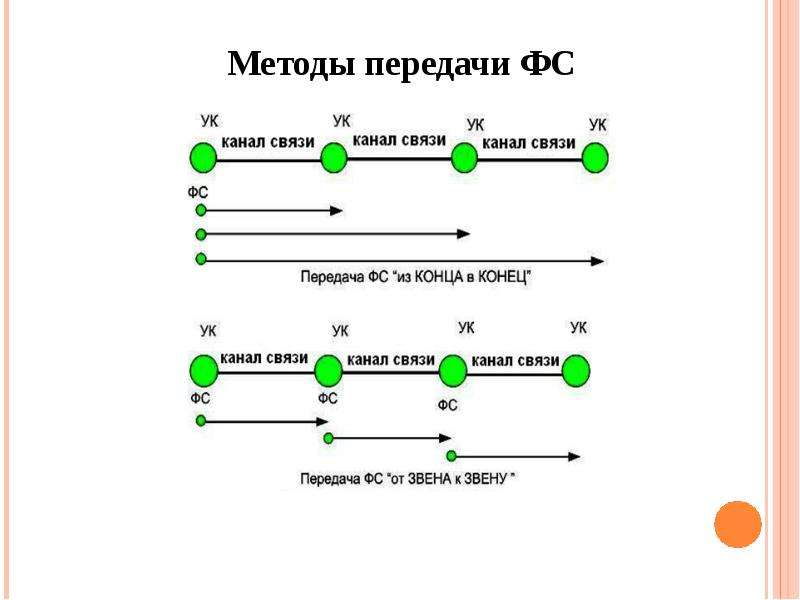

Методы передачи ФС

Слайд 13

Описание слайда:

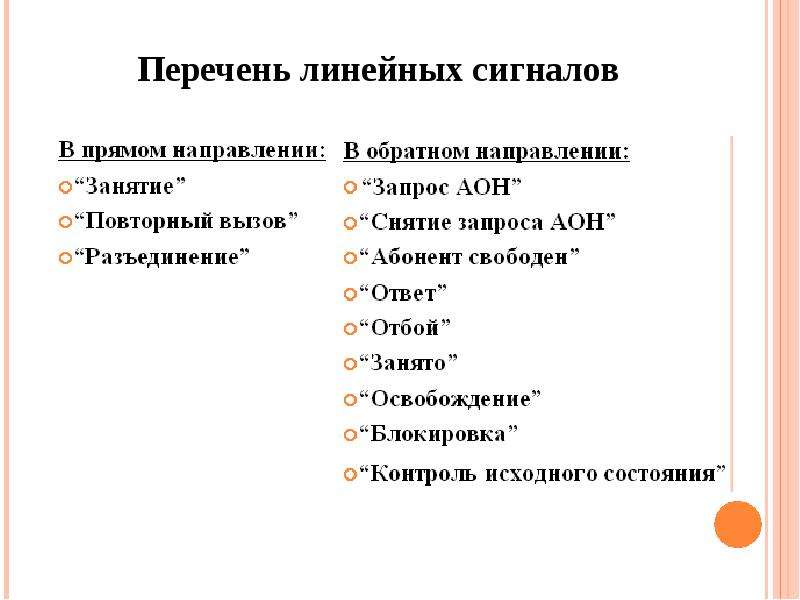

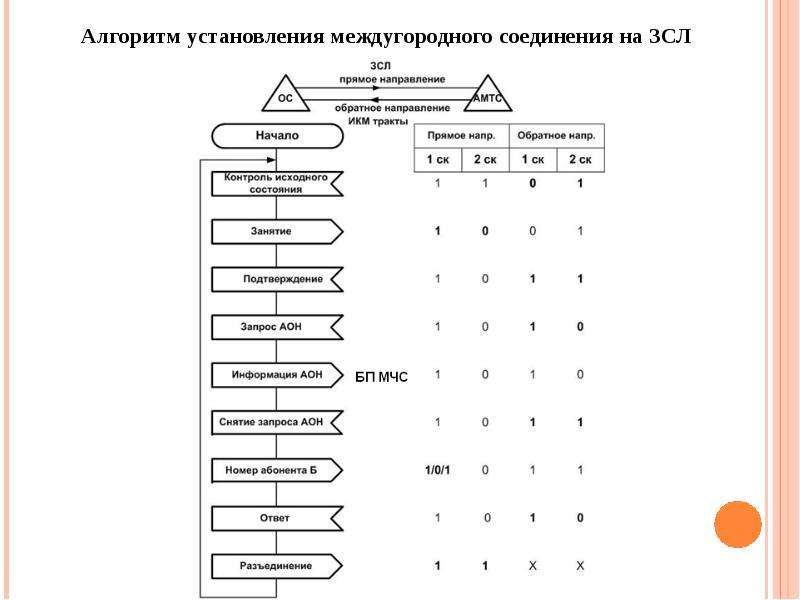

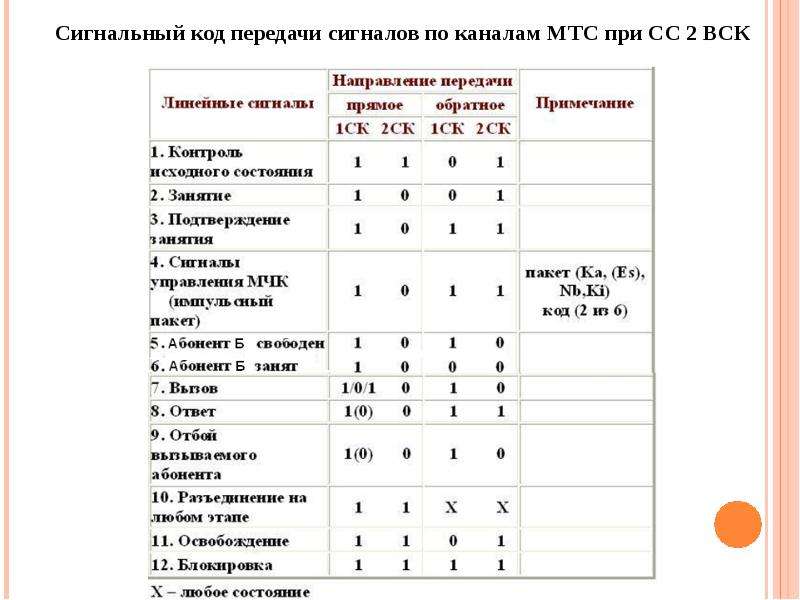

Перечень линейных сигналов

Слайд 14

Описание слайда:

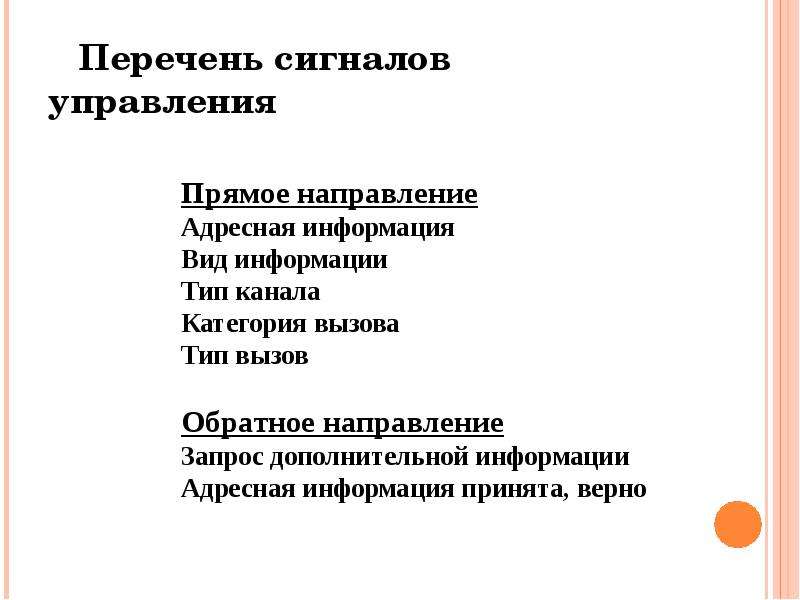

Перечень сигналов управления

Слайд 15

Описание слайда:

Перечень информационных сигналов Адресная информация принята неверно Ответ станции Занято Контроль посылки вызова Номер изменен Номер не задействован Номер не существует Направление перегружено Дополнительные сигналы, используемые при предоставлении ДВО

Слайд 16

Описание слайда:

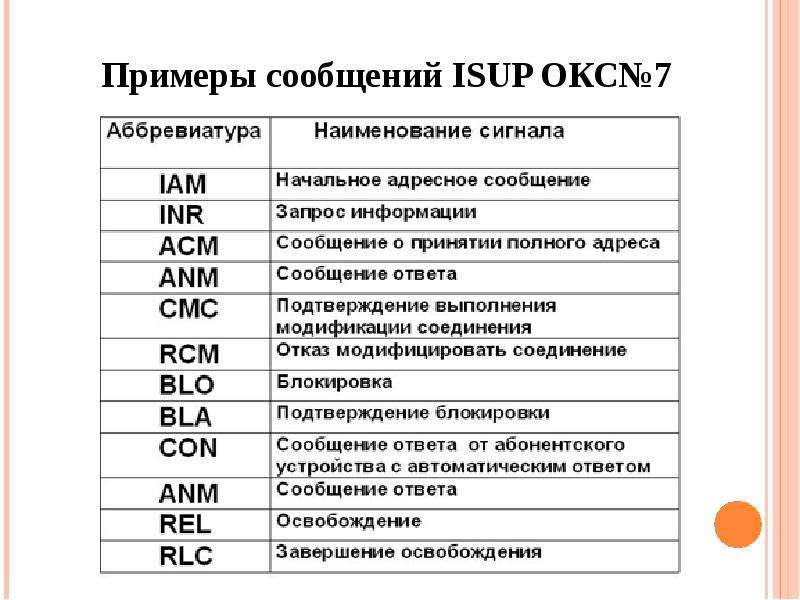

Примеры сообщений ISUP ОКС№7

Слайд 17

Описание слайда:

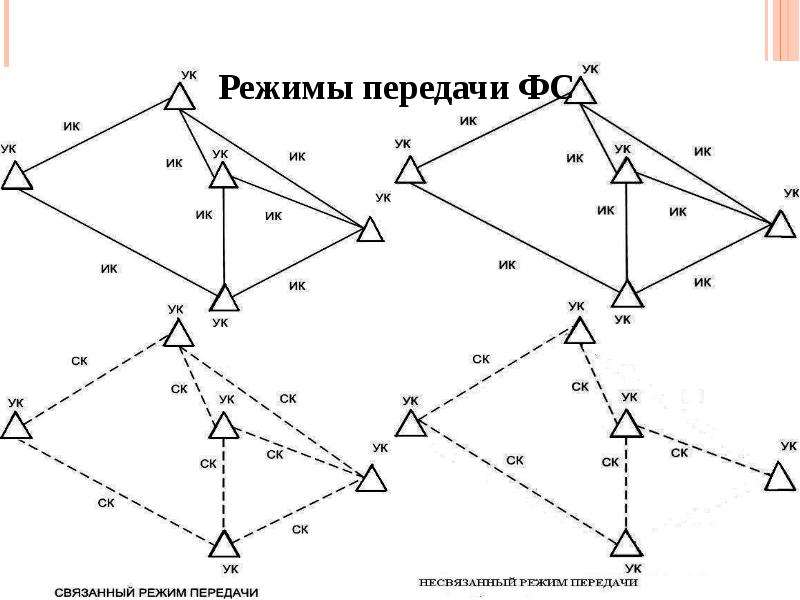

Режимы передачи ФС

Слайд 18

Описание слайда:

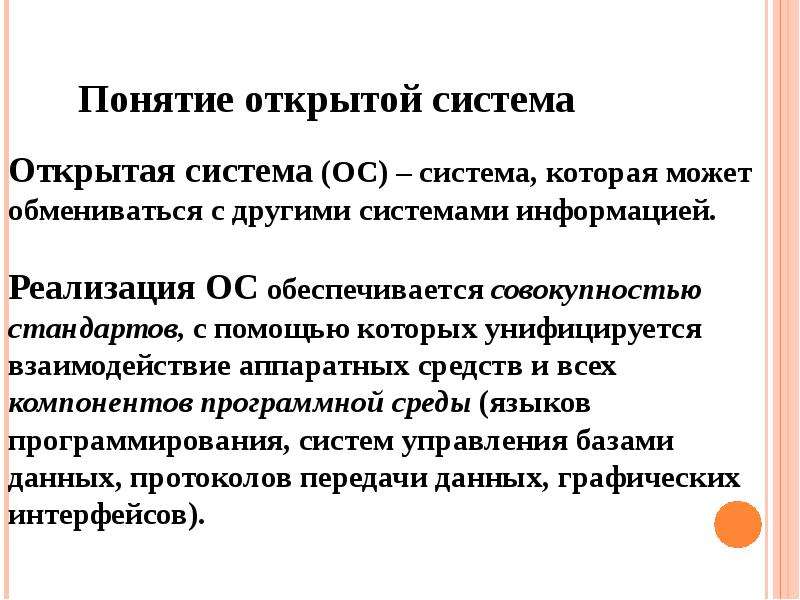

Понятие открытой система

Слайд 19

Описание слайда:

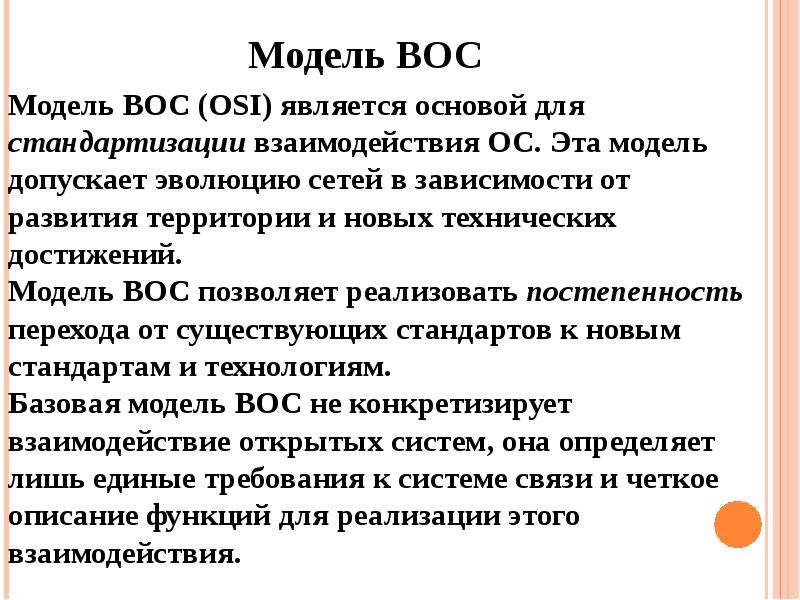

Модель ВОС

Слайд 20

Описание слайда:

УРОВНИ МОДЕЛИ ВОС И ИХ ФУНКЦИИ:

Слайд 21

Описание слайда:

Назначение интерфейса и их типы Интерфейс – это сопряжение, стык на котором происходит взаимодействие различных элементов сети. Интерфейс – это свод правил для взаимодействия объектов смежных уровней систем связи. Интерфейс включает совокупность аппаратных или программных средств, а также правил, обеспечивающих их сопряжение на физическом или логическом уровне. Типы интерфейсов: Интерфейсы в направлении других станций Станционные интерфейсы для абонентских терминалов Станционные интерфейсы для оборудования технической эксплуатации Интерфейс «пользователь-сеть» Интерфейс «сеть-сеть» и т.п.

Слайд 22

Описание слайда:

Понятие протокола Протокол – это логический интерфейс, представляющий собой совокупность правил, регламентирующих формат и процедуры обмена между двумя или несколькими независимыми устройствами или процессами. Протоколы описывают порядок взаимодействия между пользователями, терминалами, узлами коммутации и между сетями связи. При этом должен быть использован один и тот же язык, с одними и теми же синтаксическими правилами и информационными форматами. Протокол – это свод правил для взаимодействия объектов одноименных уровней систем связи.
