Слайд 1

Описание слайда:

Способы построения сопряжения.

Слайд 2

Описание слайда:

Применение сопряжений в практике

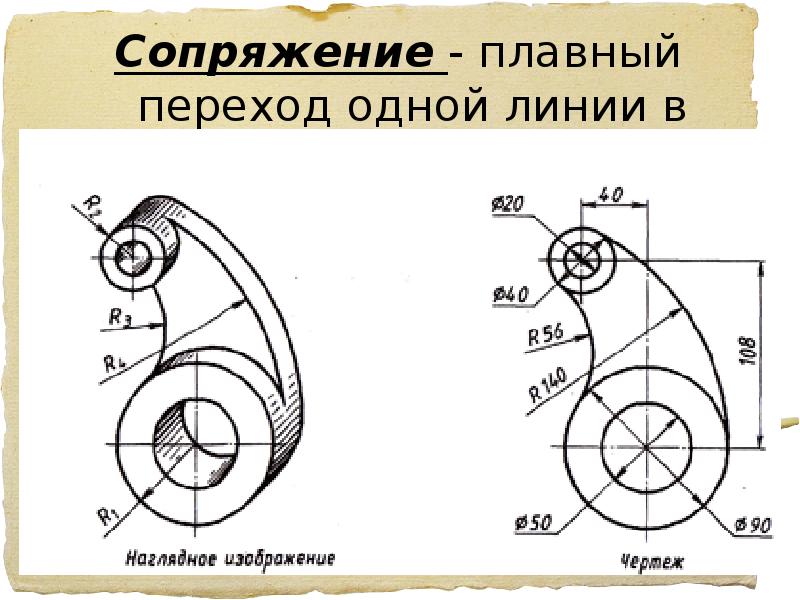

Слайд 3

Описание слайда:

Сопряжение - плавный переход одной линии в другую. Сопряжение - плавный переход одной линии в другую.

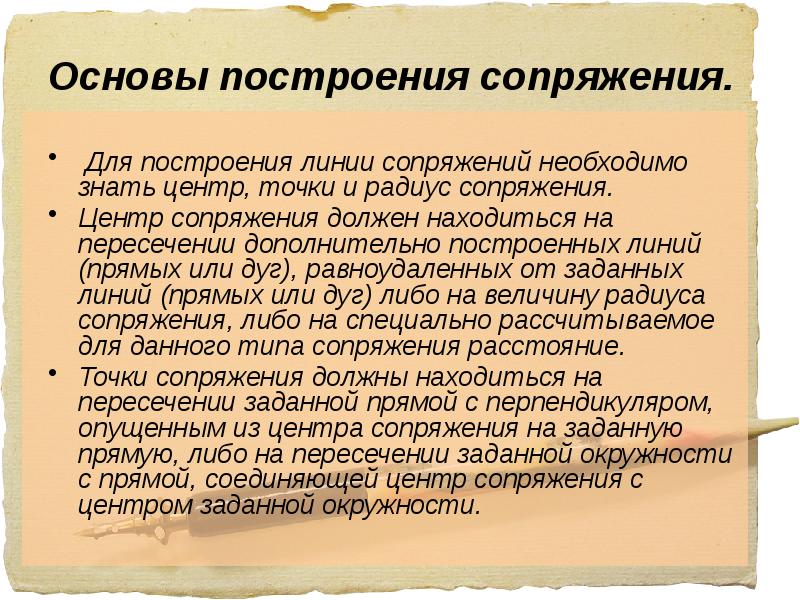

Слайд 4

Описание слайда:

Основы построения сопряжения. Для построения линии сопряжений необходимо знать центр, точки и радиус сопряжения. Центр сопряжения должен находиться на пересечении дополнительно построенных линий (прямых или дуг), равноудаленных от заданных линий (прямых или дуг) либо на величину радиуса сопряжения, либо на специально рассчитываемое для данного типа сопряжения расстояние. Точки сопряжения должны находиться на пересечении заданной прямой с перпендикуляром, опущенным из центра сопряжения на заданную прямую, либо на пересечении заданной окружности с прямой, соединяющей центр сопряжения с центром заданной окружности.
