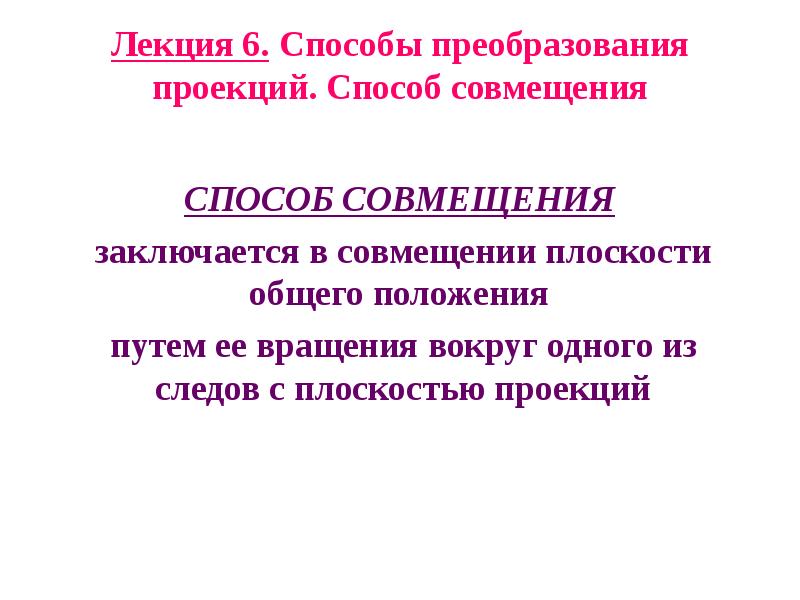

Лекция 6. Способы преобразования проекций. Способ совмещения СПОСОБ СОВМЕЩЕНИЯ заключается в совмещении плоскости общего положения путем ее вращения вокруг одного из следов с плоскостью проекций

Слайд 2

Описание слайда:

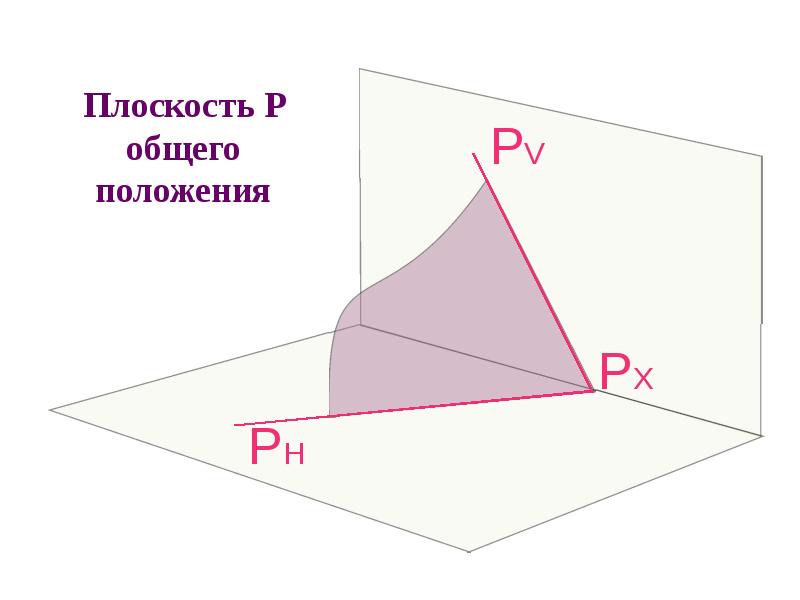

Плоскость P общего положения

Слайд 3

Описание слайда:

Путем вращения плоскости Р вокруг фронтального следа совмещаем ее с фронтальной плоскостью

Слайд 4

Описание слайда:

Алгоритм поворота следа плоскости до совмещения с плоскостью проекций 1 На вращаемом (горизонтальном) следе выбираем точку А 2 Из т. А опускаем перпендикуляр на ось ОХ

Слайд 5

Описание слайда:

Методом совмещения определить натуральную величину плоской фигуры, лежащей в плоскости К

Слайд 6

Описание слайда:

Горизонтальный след Кн поворачиваем до совмещения с фронтальной плоскостью

Слайд 7

Описание слайда:

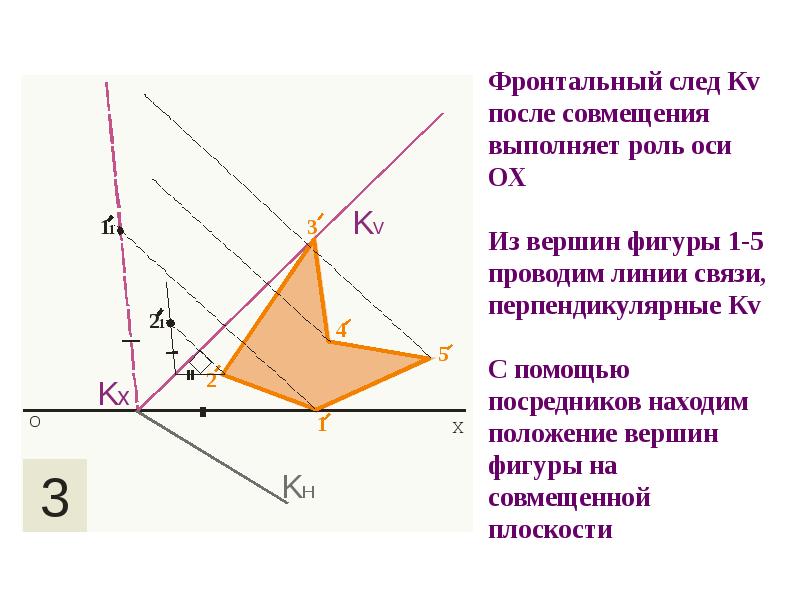

Фронтальный след Кv после совмещения выполняет роль оси ОХ Из вершин фигуры 1-5 проводим линии связи, перпендикулярные Кv С помощью посредников находим положение вершин фигуры на совмещенной плоскости

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

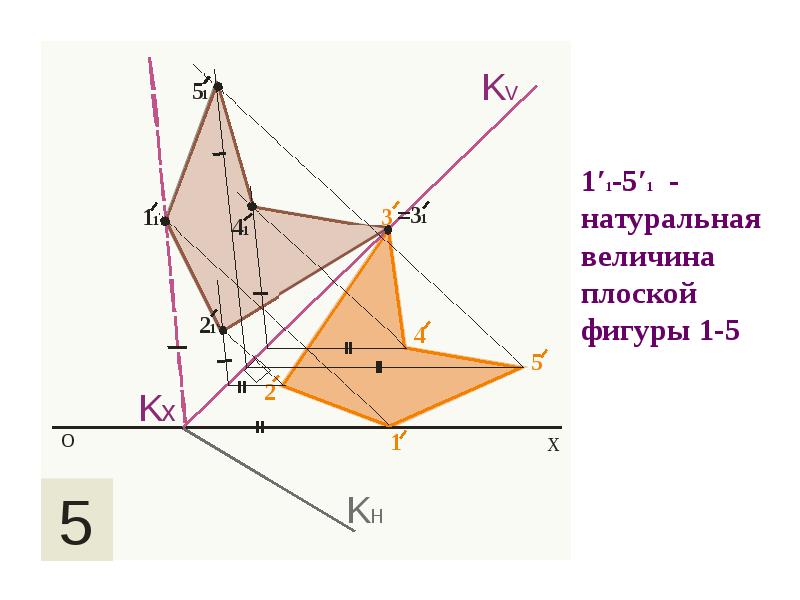

1′1-5′1 - натуральная величина плоской фигуры 1-5

Слайд 10

Описание слайда:

Методом совмещения определить натуральную величину сечения цилиндра плоскостью К

Слайд 11

Описание слайда:

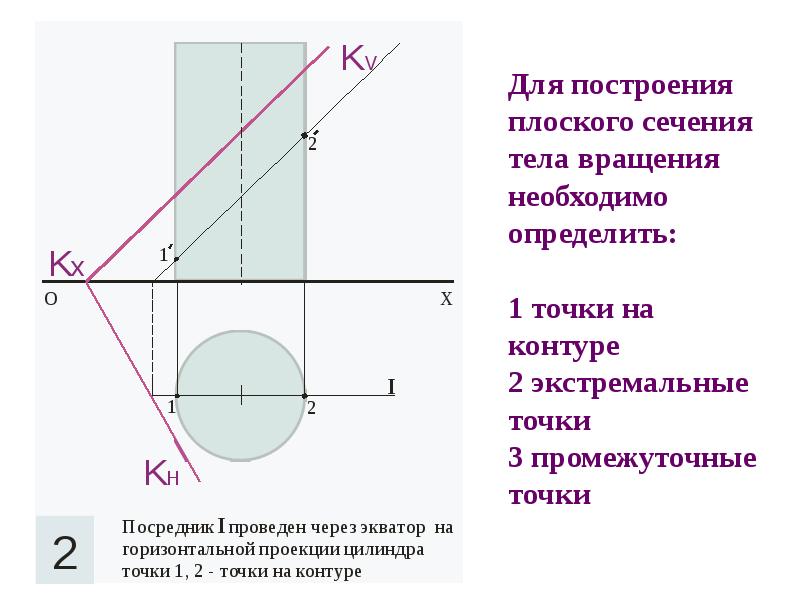

Для построения плоского сечения тела вращения необходимо определить: 1 точки на контуре 2 экстремальные точки 3 промежуточные точки

Слайд 12

Описание слайда:

Посредник ЛНН проводится через ось на горизонтальной проекции цилиндра Точки 3, 4 - экстремальные точки сечения /самая низкая и самая высокая/

Слайд 13

Описание слайда:

Посредники II и III проведены по касательной к горизонтальной проекции цилиндра Точки 5, 6 - точки сечения на оси цилиндра

Слайд 14

Описание слайда:

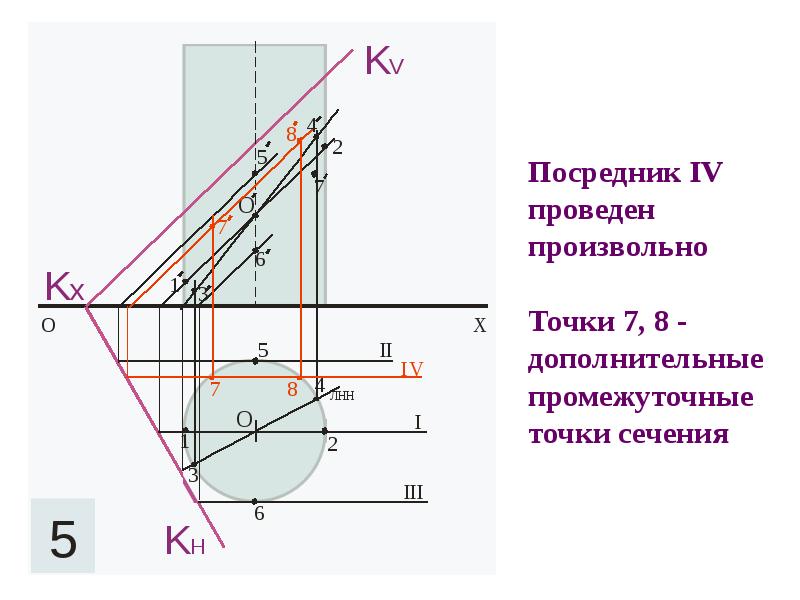

Посредник IV проведен произвольно Точки 7, 8 - дополнительные промежуточные точки сечения

Слайд 15

Описание слайда:

Для определения НВ сечения необходимо совместить один из следов с одной из плоскостей проекций НВ плоского сечения тела вращения ВСЕГДА представляет собой фигуру, симметричную относительно ЛНН
