Вы можете ознакомиться и скачать презентацию на тему Стеклообразное состояние полимеров. (Лекция 5). Доклад-сообщение содержит 96 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

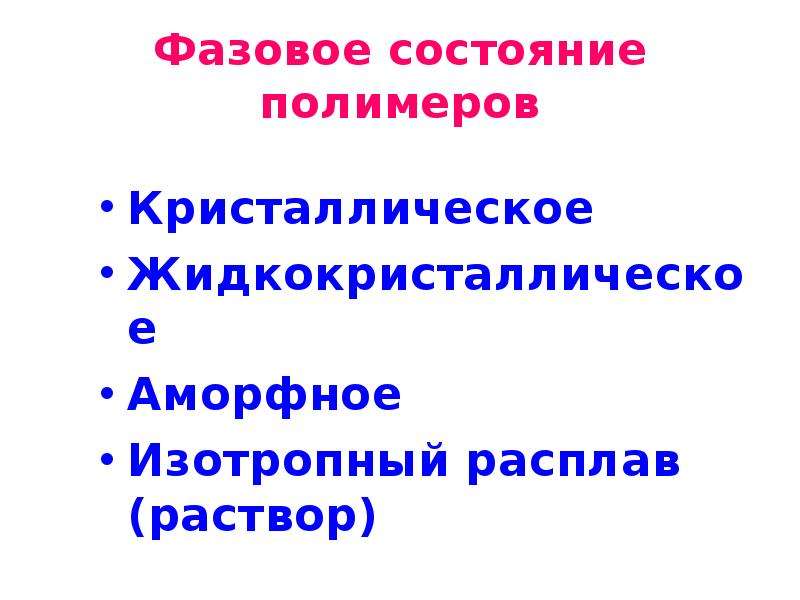

Фазовое состояние полимеров Кристаллическое Жидкокристаллическое Аморфное Изотропный расплав (раствор)

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Стеклование – фазовый переход? Удовлетворяет критерию Эренфеста: скачок теплоемкости, следовательно, фазовый переход второго рода: Макрогалерея (университет Южного Миссисипи), русский перевод ИНЭОС + Физический факультет Но: для аморфной фазы и стеклование, и переход в вязкотекучее состояние – это релаксационные переходы!

Слайд 11

Описание слайда:

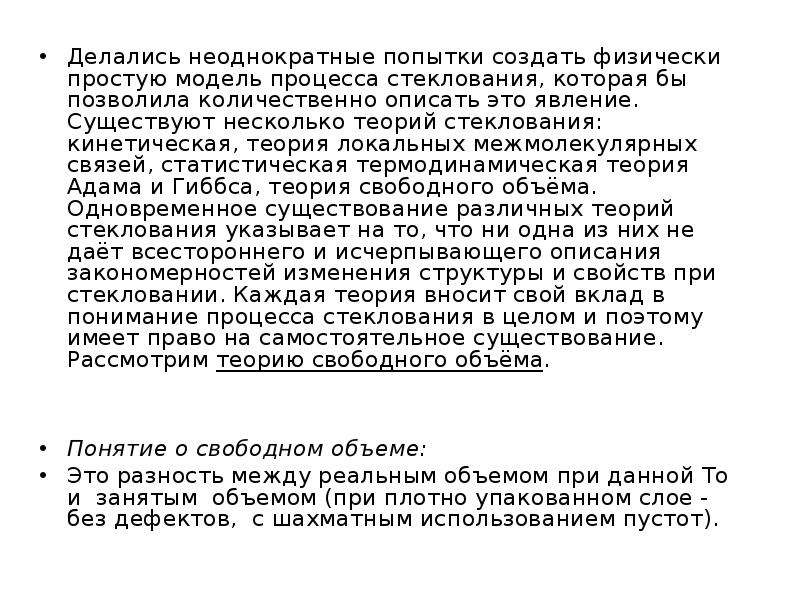

Делались неоднократные попытки создать физически простую модель процесса стеклования, которая бы позволила количественно описать это явление. Существуют несколько теорий стеклования: кинетическая, теория локальных межмолекулярных связей, статистическая термодинамическая теория Адама и Гиббса, теория свободного объёма. Одновременное существование различных теорий стеклования указывает на то, что ни одна из них не даёт всестороннего и исчерпывающего описания закономерностей изменения структуры и свойств при стекловании. Каждая теория вносит свой вклад в понимание процесса стеклования в целом и поэтому имеет право на самостоятельное существование. Рассмотрим теорию свободного объёма. Делались неоднократные попытки создать физически простую модель процесса стеклования, которая бы позволила количественно описать это явление. Существуют несколько теорий стеклования: кинетическая, теория локальных межмолекулярных связей, статистическая термодинамическая теория Адама и Гиббса, теория свободного объёма. Одновременное существование различных теорий стеклования указывает на то, что ни одна из них не даёт всестороннего и исчерпывающего описания закономерностей изменения структуры и свойств при стекловании. Каждая теория вносит свой вклад в понимание процесса стеклования в целом и поэтому имеет право на самостоятельное существование. Рассмотрим теорию свободного объёма. Понятие о свободном объеме: Это разность между реальным объемом при данной То и занятым объемом (при плотно упакованном слое - без дефектов, с шахматным использованием пустот).

Слайд 12

Описание слайда:

Свободный объем

Слайд 13

Описание слайда:

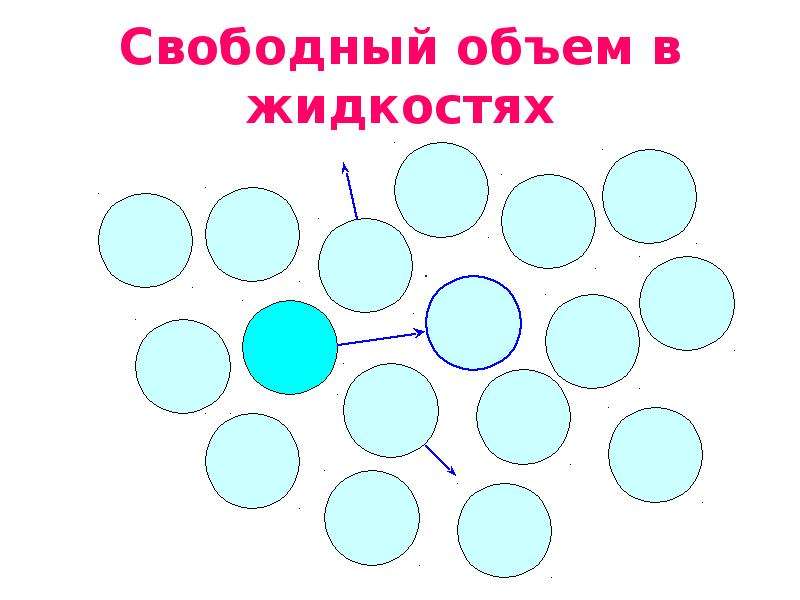

Свободный объем в жидкостях

Слайд 14

Описание слайда:

Свободный объем в жидкостях

Слайд 15

Описание слайда:

Свободный объем в жидкостях

Слайд 16

Описание слайда:

Свободный объем в жидкостях

Слайд 17

Описание слайда:

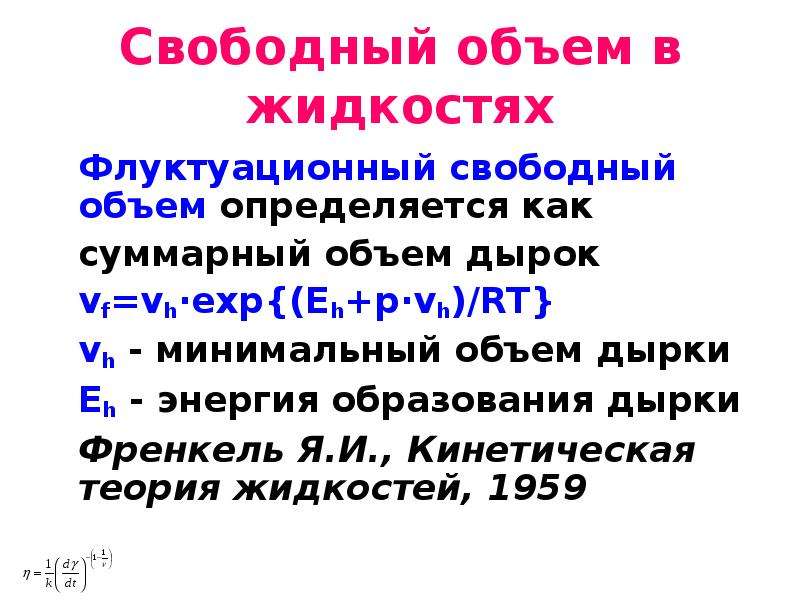

Свободный объем в жидкостях Флуктуационный свободный объем определяется как суммарный объем дырок vf=vh·exp{(Eh+p·vh)/RT} vh - минимальный объем дырки Eh - энергия образования дырки Френкель Я.И., Кинетическая теория жидкостей, 1959

Слайд 18

Описание слайда:

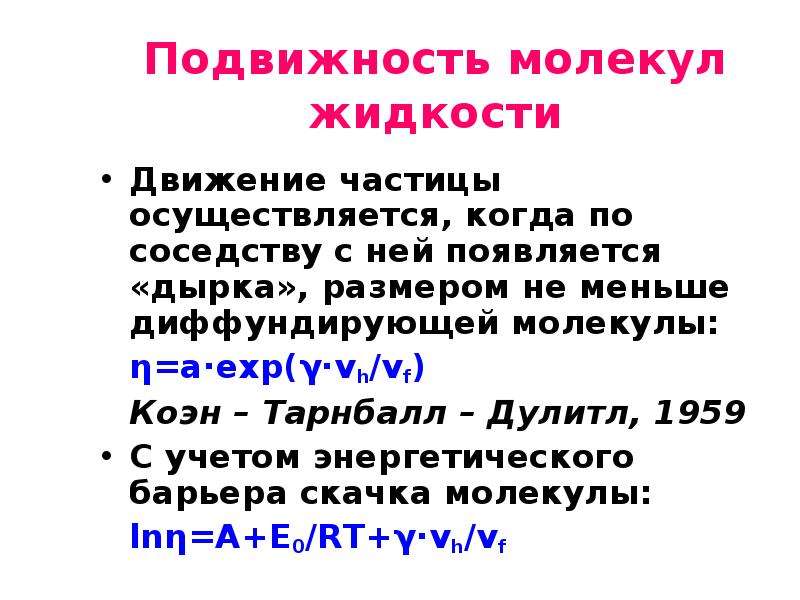

Подвижность молекул жидкости Движение частицы осуществляется, когда по соседству с ней появляется «дырка», размером не меньше диффундирующей молекулы: η=a·exp(γ·vh/vf) Коэн – Тарнбалл – Дулитл, 1959 С учетом энергетического барьера скачка молекулы: lnη=А+E0/RT+γ·vh/vf

Слайд 19

Описание слайда:

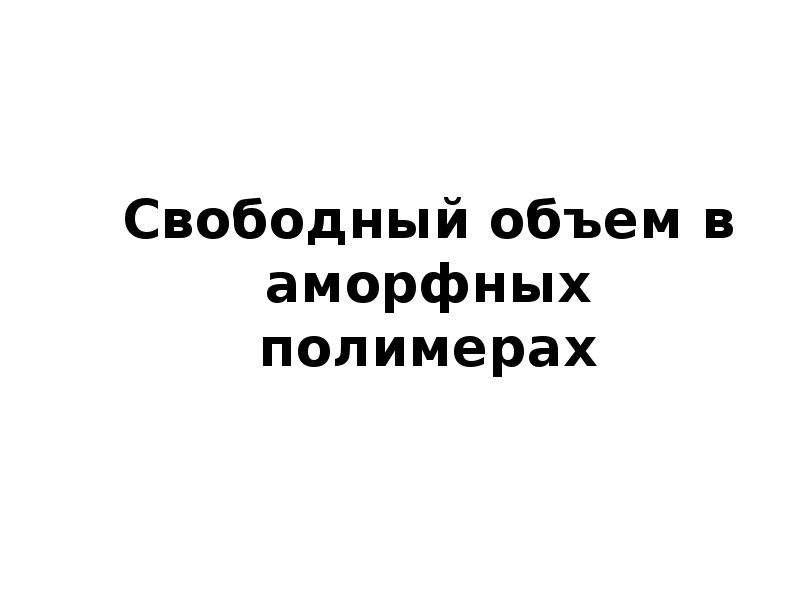

Свободный объем в аморфных полимерах

Слайд 20

Описание слайда:

Дилато-метричес-кий метод

Слайд 21

Описание слайда:

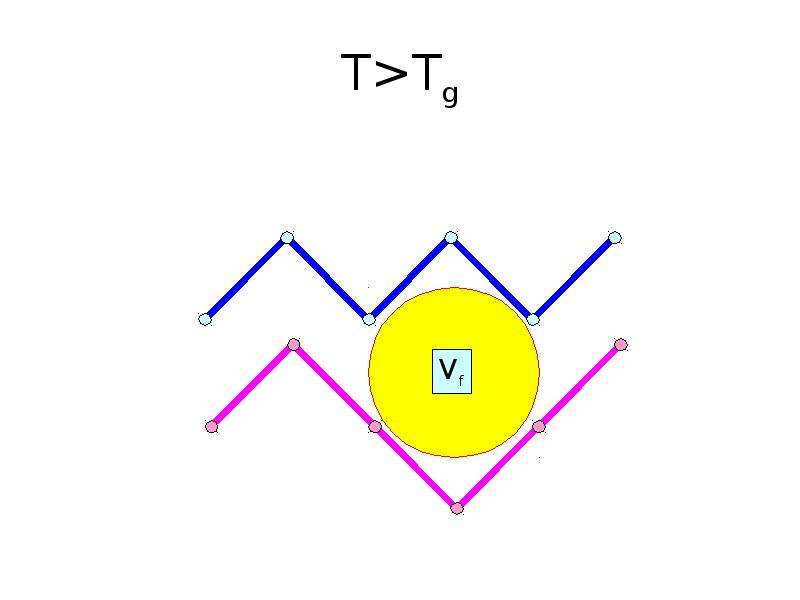

T>Tg

Слайд 22

Описание слайда:

T>Tg

Слайд 23

Описание слайда:

T>Tg

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

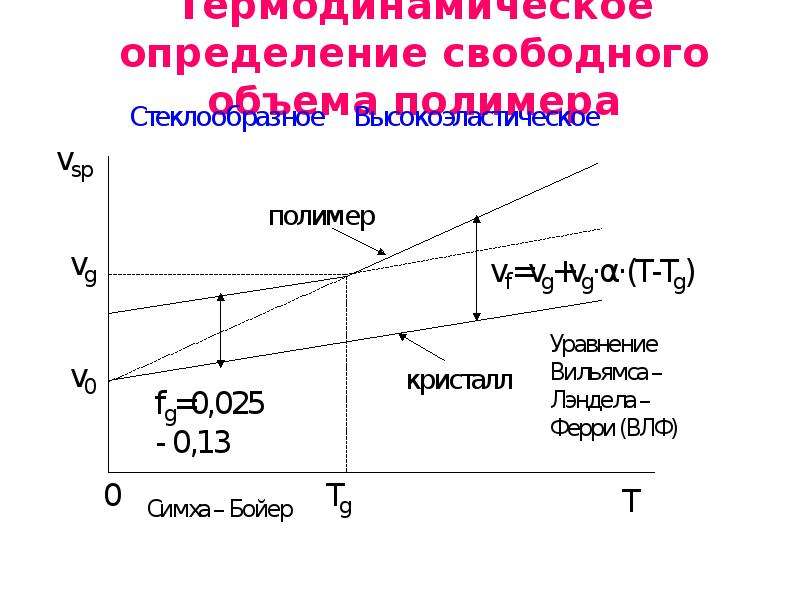

Термодинамическое определение свободного объема полимера

Слайд 26

Описание слайда:

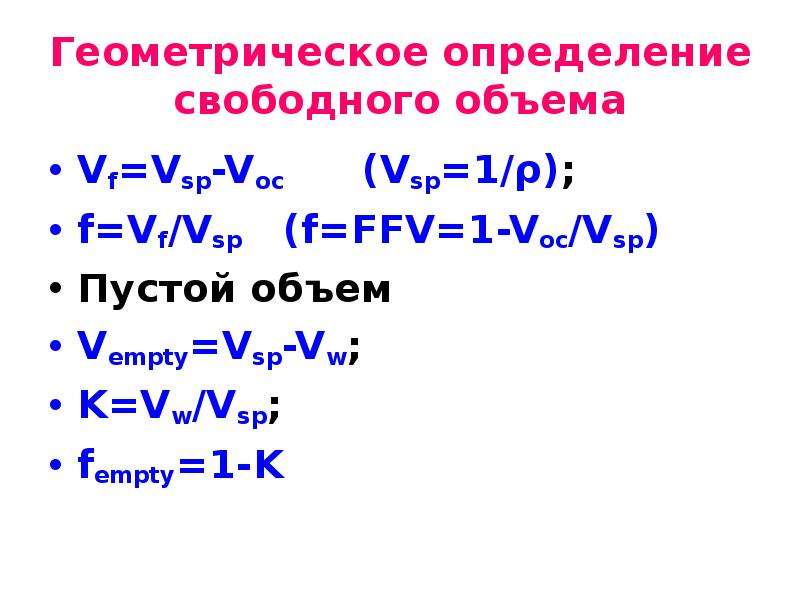

Геометрическое определение свободного объема Vf=Vsp-Voc (Vsp=1/ρ); f=Vf/Vsp (f=FFV=1-Voc/Vsp) Пустой объем Vempty=Vsp-Vw; K=Vw/Vsp; fempty=1-K

Слайд 27

Описание слайда:

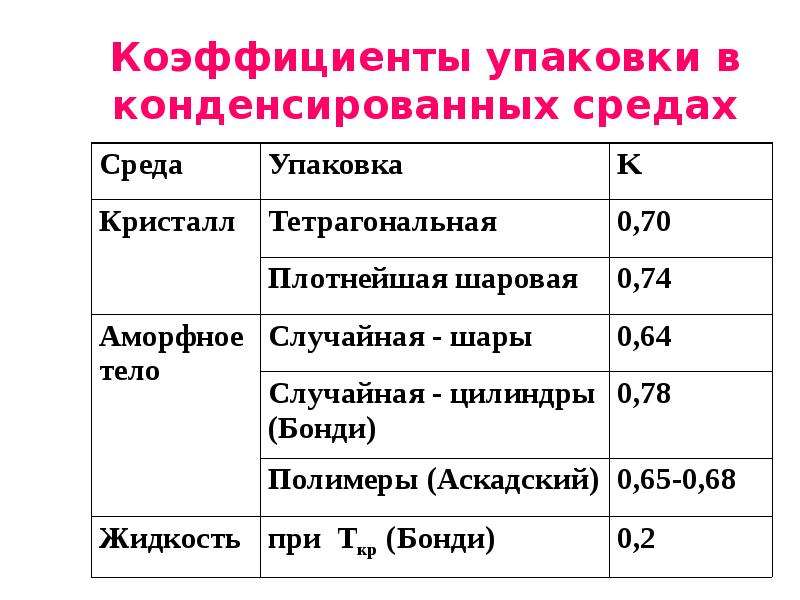

Коэффициенты упаковки в конденсированных средах

Слайд 28

Описание слайда:

Свободный объем

Слайд 29

Описание слайда:

Геометрическое определение свободного объема Vf=Vsp-Voc; f=Vf/Vsp Свободный объем (при диффузии) Voc=Vw+Vdead; Vdead=Vempty (плотноупакованной части матрицы); Voc=Vw/K; Vf=Vsp-VW/K; f=1-Vw/(Vsp·K) Vf=Vsp-1,3·VW (Бонди)

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Термодинамическое определение свободного объема полимера

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

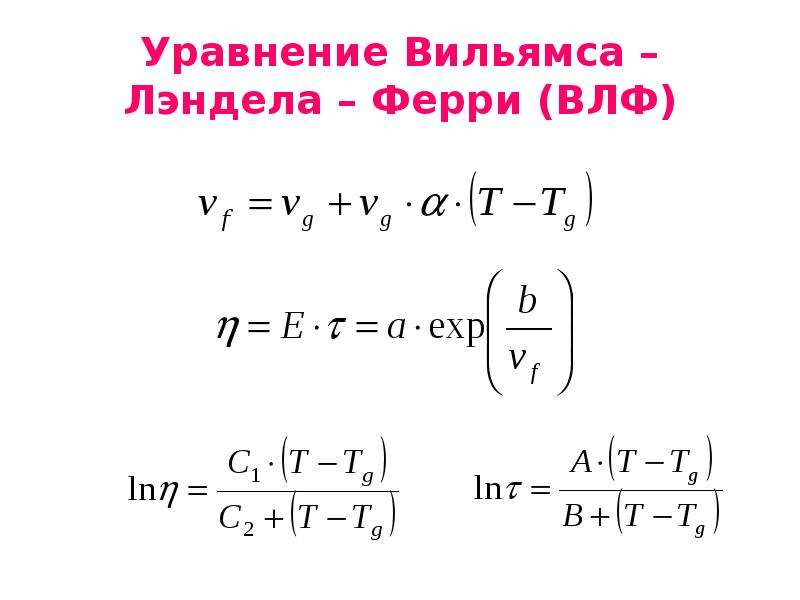

Уравнение Вильямса – Лэндела – Ферри (ВЛФ)

Слайд 36

Описание слайда:

Связь вязкости и скорости сдвига

Слайд 37

Описание слайда:

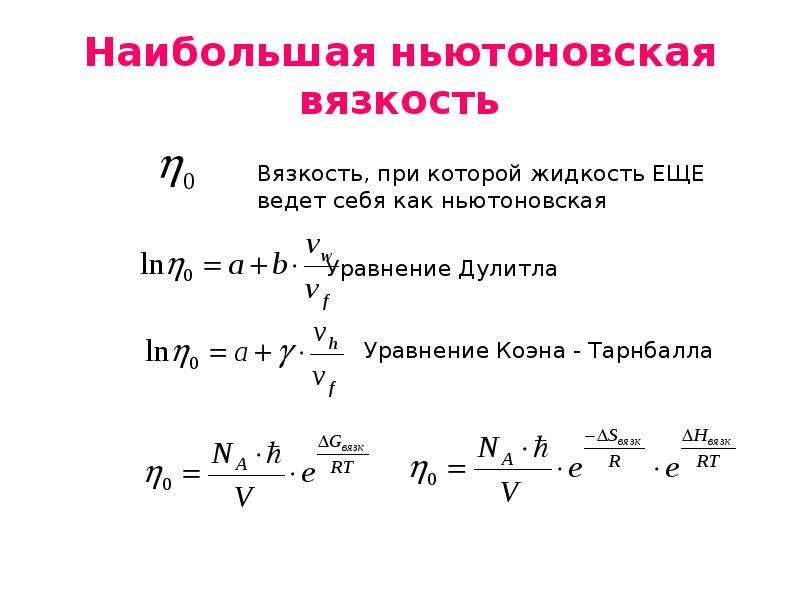

Наибольшая ньютоновская вязкость

Слайд 38

Описание слайда:

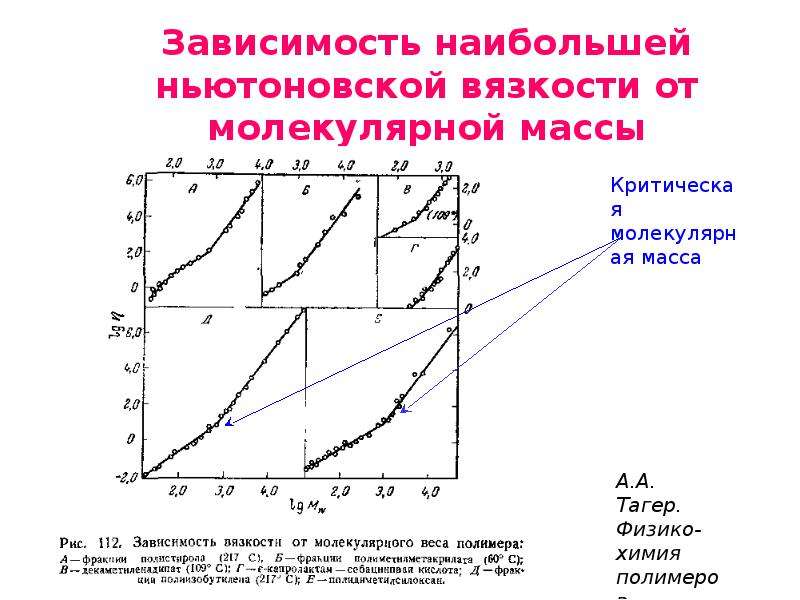

Зависимость наибольшей ньютоновской вязкости от молекулярной массы

Слайд 39

Описание слайда:

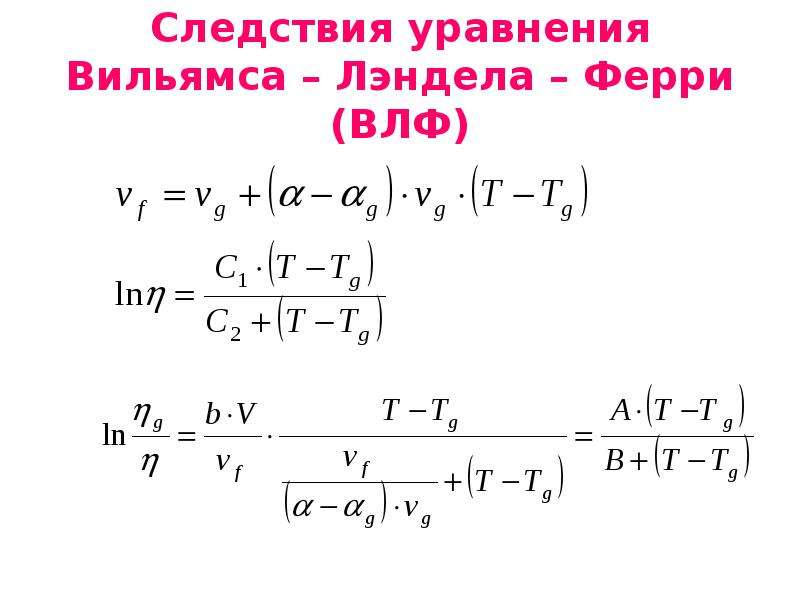

Следствия уравнения Вильямса – Лэндела – Ферри (ВЛФ)

Слайд 40

Описание слайда:

Для газов: D=AD·exp(-BD/vf) P=D·S D – меняется на порядки S – мало зависит от свойств полимера P=AP·exp(-BP/vf)

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Методы оценки свободного объема.

Слайд 43

Описание слайда:

Корреляции со свободным объемом по Бонди

Слайд 44

Описание слайда:

Корреляции со свободным объемом по Бонди

Слайд 45

Описание слайда:

Связь газопроницаемости и диэлектрических свойств

Слайд 46

Описание слайда:

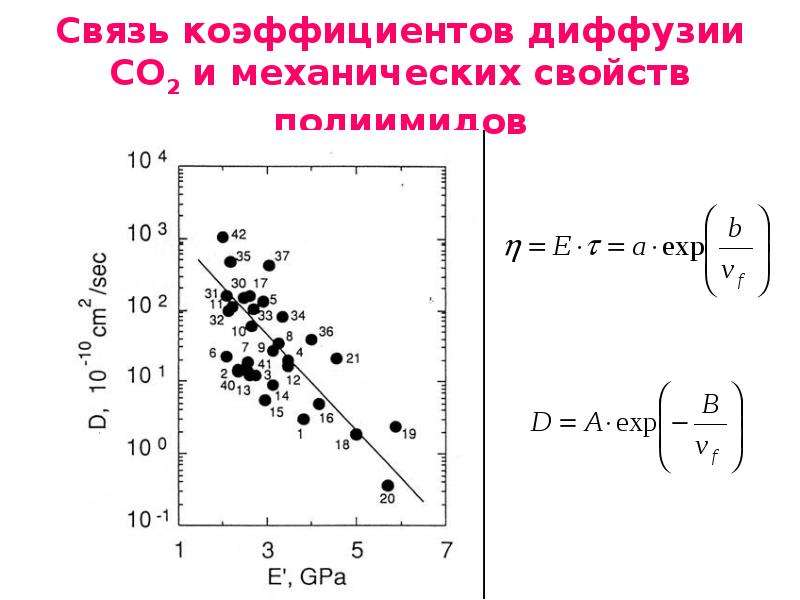

Связь коэффициентов диффузии CO2 и механических свойств полиимидов

Слайд 47

Описание слайда:

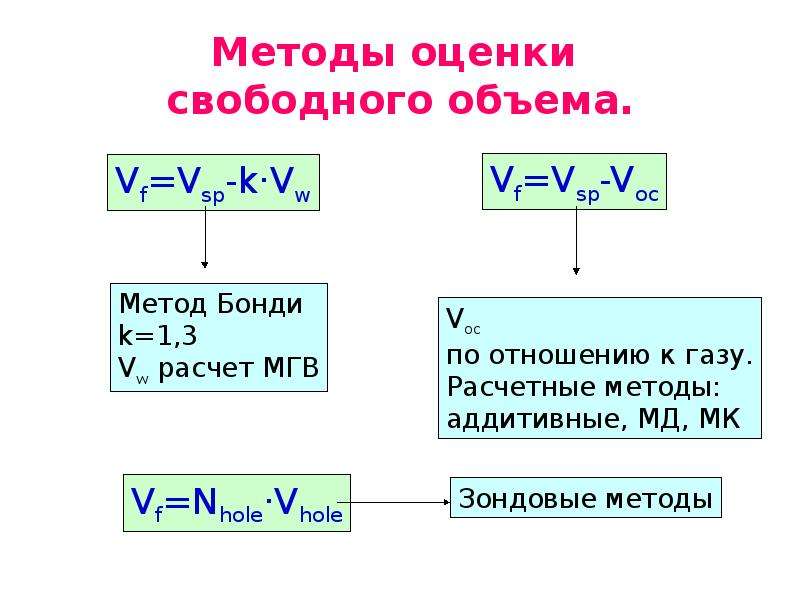

Методы оценки свободного объема.

Слайд 48

Описание слайда:

Свободный объем D.N. Theodorou, in: “Diffusion in Polymers”, 1996

Слайд 49

Описание слайда:

Методы оценки свободного объема.

Слайд 50

Описание слайда:

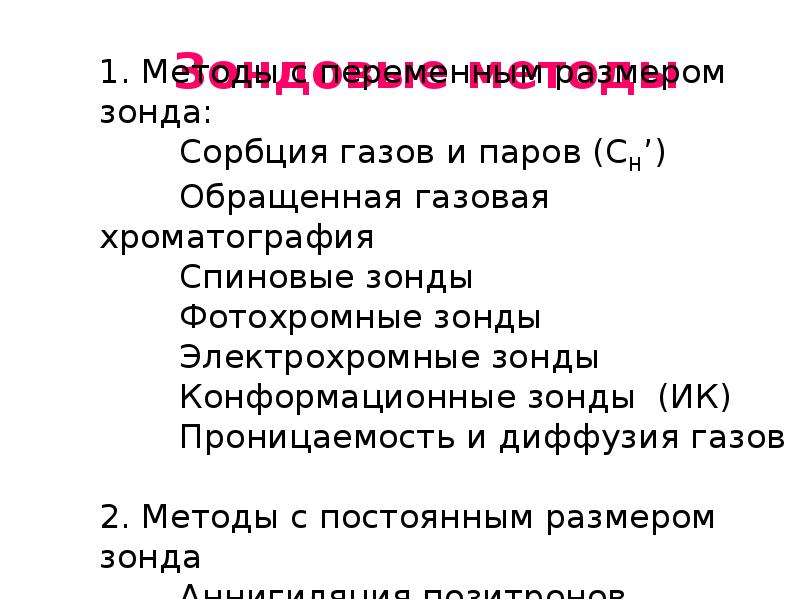

Зондовые методы

Слайд 51

Описание слайда:

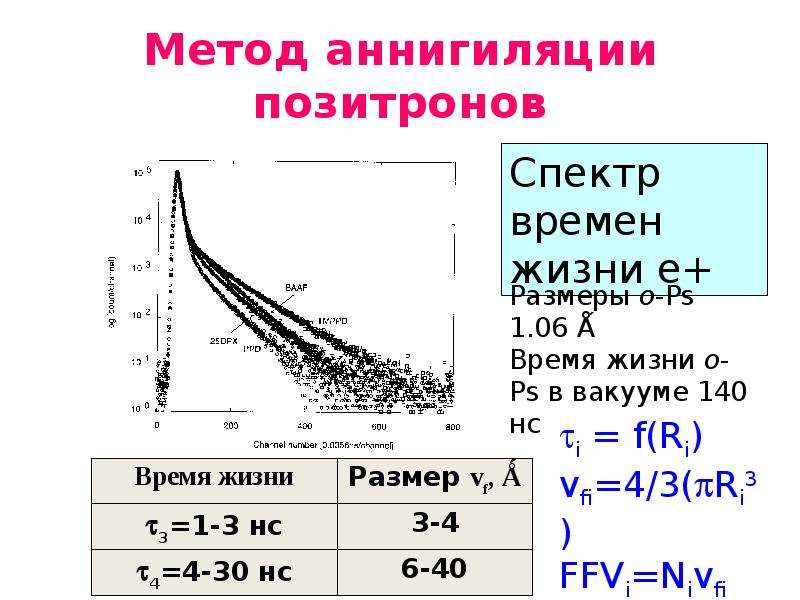

Метод аннигиляции позитронов

Слайд 52

Описание слайда:

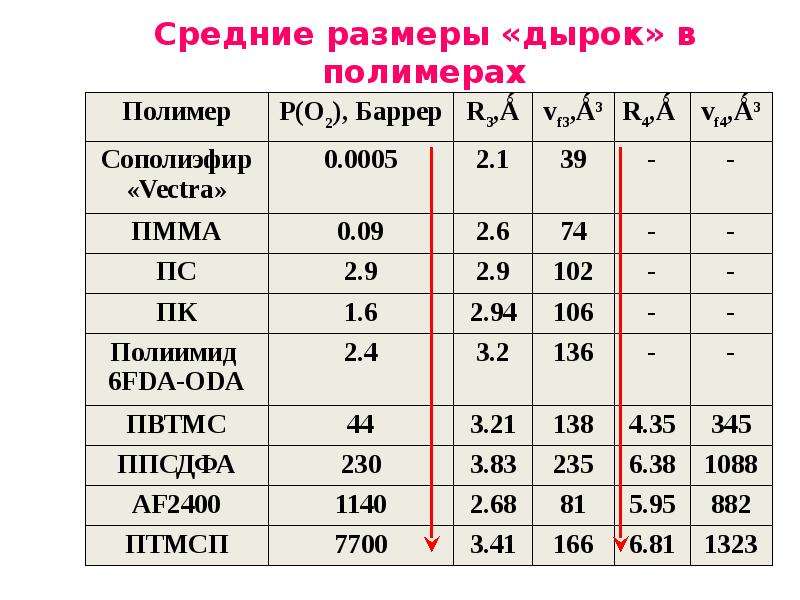

Средние размеры «дырок» в полимерах

Слайд 53

Описание слайда:

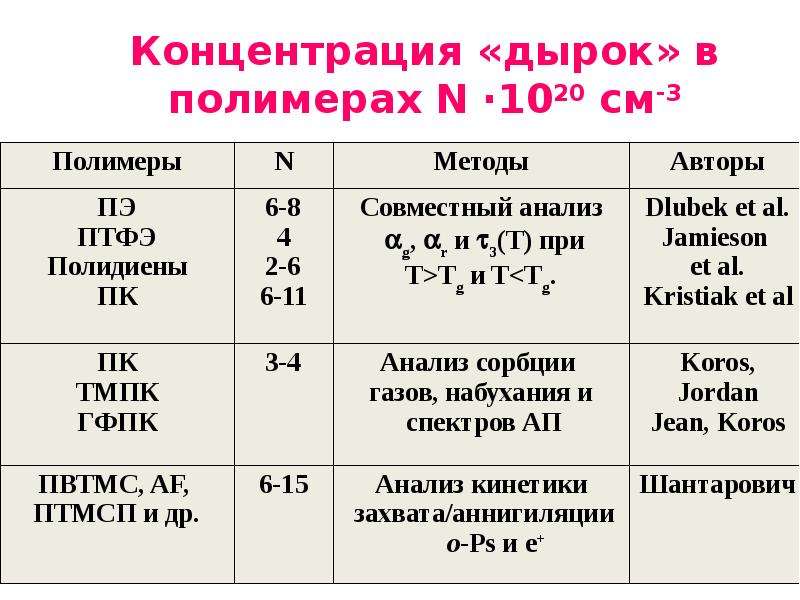

Концентрация «дырок» в полимерах N ·1020 см-3

Слайд 54

Описание слайда:

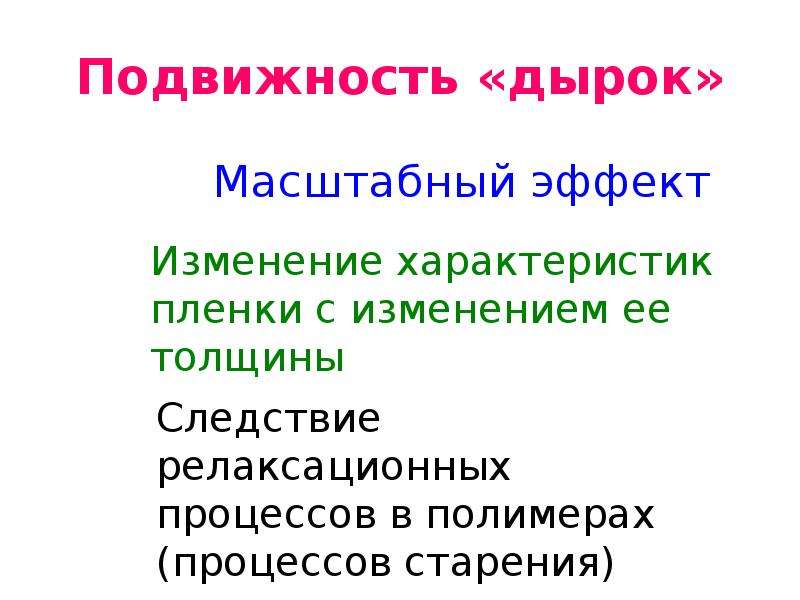

Подвижность «дырок»

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

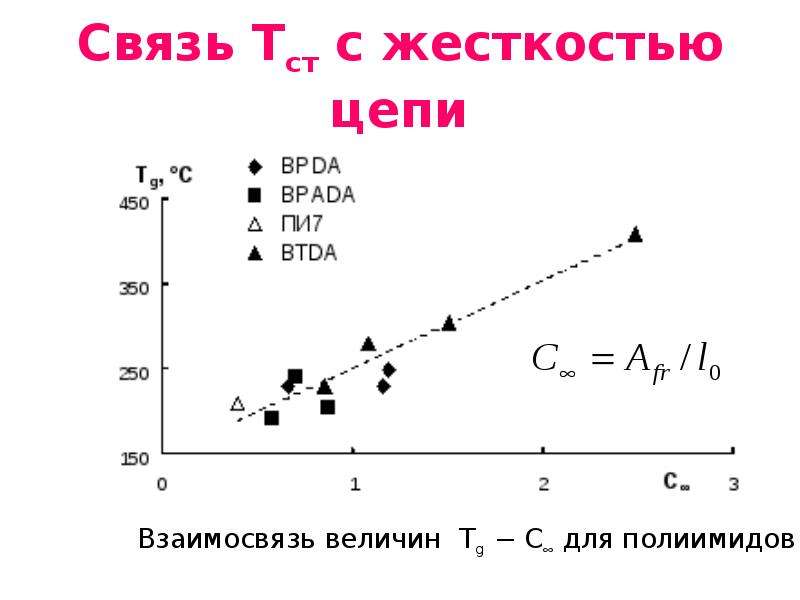

Связь Тст с жесткостью цепи

Слайд 57

Описание слайда:

Связь Тст с жесткостью цепи

Слайд 58

Описание слайда:

Связь Тст с молекулярной массой

Слайд 59

Описание слайда:

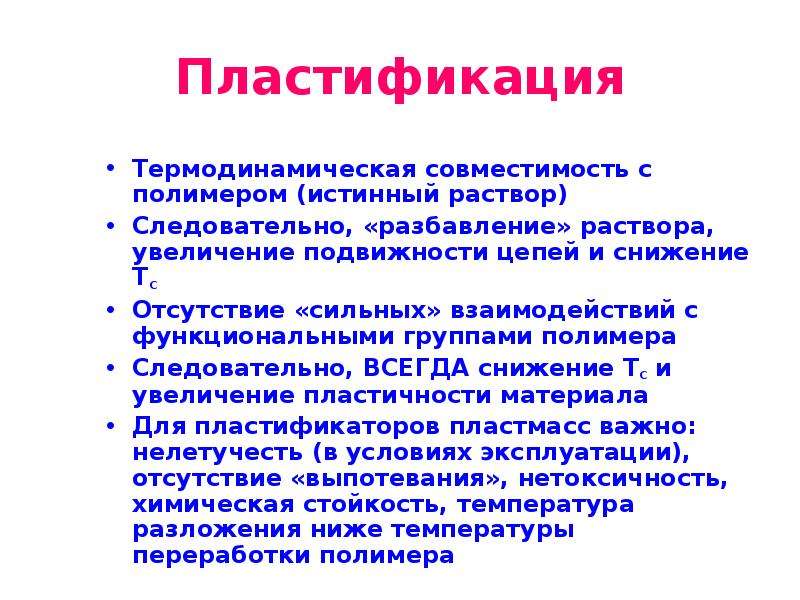

Пластификация Термодинамическая совместимость с полимером (истинный раствор) Следовательно, «разбавление» раствора, увеличение подвижности цепей и снижение Тс Отсутствие «сильных» взаимодействий с функциональными группами полимера Следовательно, ВСЕГДА снижение Тс и увеличение пластичности материала Для пластификаторов пластмасс важно: нелетучесть (в условиях эксплуатации), отсутствие «выпотевания», нетоксичность, химическая стойкость, температура разложения ниже температуры переработки полимера

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

Изменения свойств полимера при пластификации

Слайд 62

Описание слайда:

Фазовая диаграмма полимер (П) – пластификатор (Пл)

Слайд 63

Описание слайда:

Антипластификация

Слайд 64

Описание слайда:

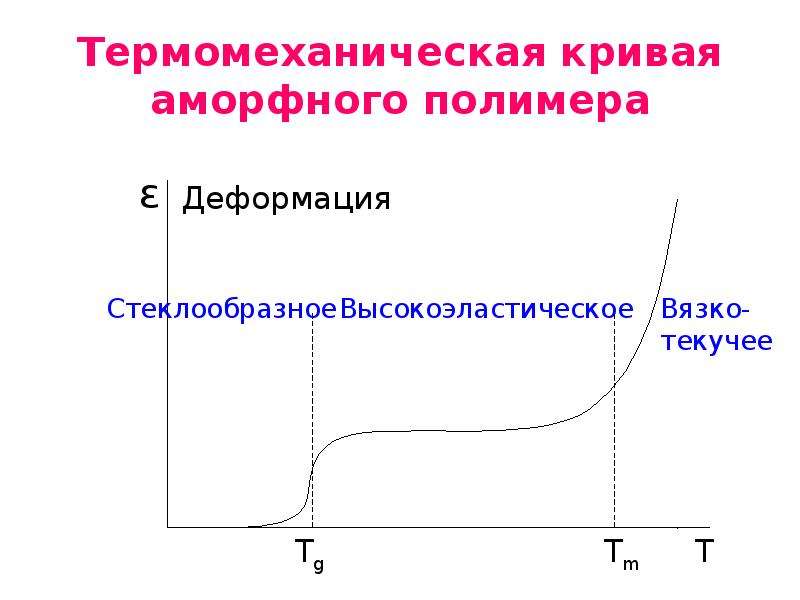

Термомеханическая кривая аморфного полимера

Слайд 65

Описание слайда:

Термомеханические свойства

Слайд 66

Описание слайда:

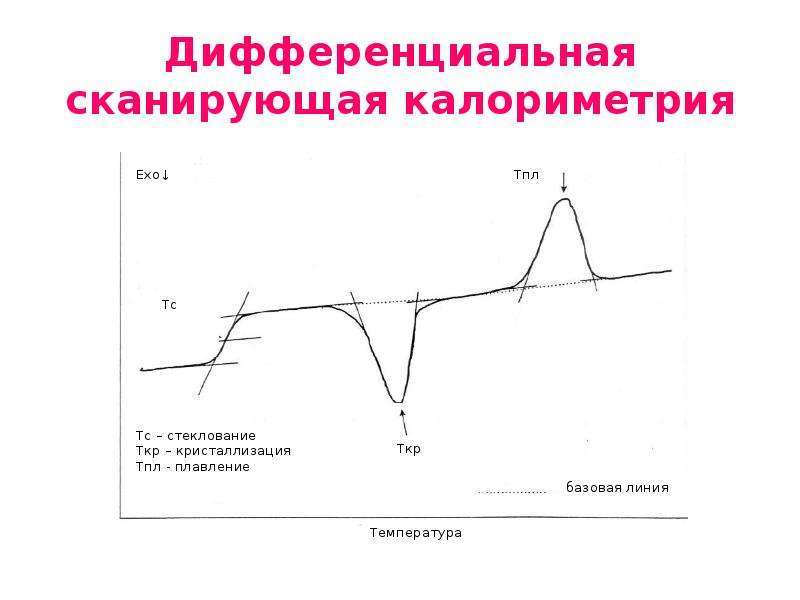

Дифференциальная сканирующая калориметрия

Слайд 67

Описание слайда:

Скачок теплоемкости

Слайд 68

Описание слайда:

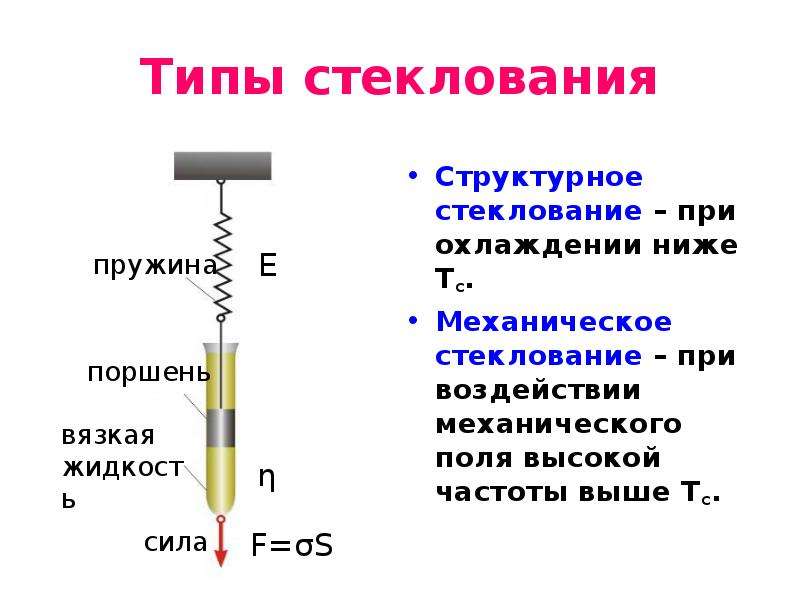

Типы стеклования Структурное стеклование – при охлаждении ниже Тс. Механическое стеклование – при воздействии механического поля высокой частоты выше Тс.

Слайд 69

Описание слайда:

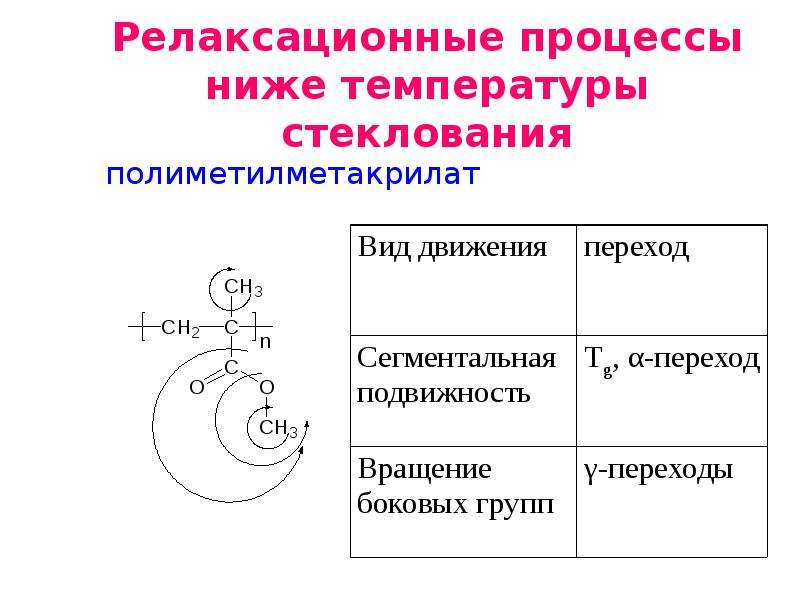

Релаксационные процессы ниже температуры стеклования

Слайд 70

Описание слайда:

Итак: «Дырки» в стеклообразном полимере – физические объекты, характерный размер и подвижность которых определяется физическими методами Средний размер «дырок» в стеклообразном полимере определяет его газопроницаемость Средняя концентрация «дырок» в стеклообразном полимере – величина постоянная

Слайд 71

Описание слайда:

Увеличение плотности с уменьшением толщины пленки

Слайд 72

Описание слайда:

Снижение коэффициентов диффузии с уменьшением толщины пленки

Слайд 73

Описание слайда:

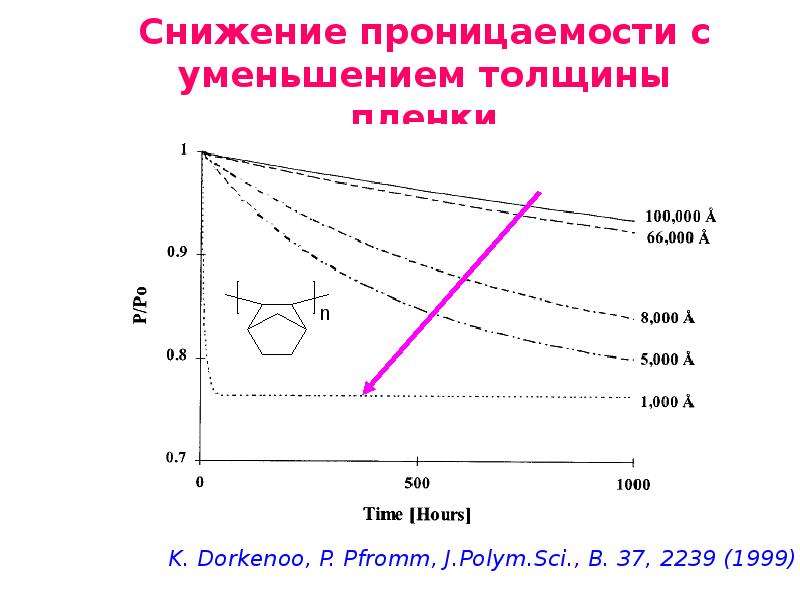

Снижение проницаемости с уменьшением толщины пленки

Слайд 74

Описание слайда:

Причины масштабного эффекта

Слайд 75

Описание слайда:

Термомеханическая кривая аморфного полимера

Слайд 76

Описание слайда:

Свободный объем и реология полимеров

Слайд 77

Описание слайда:

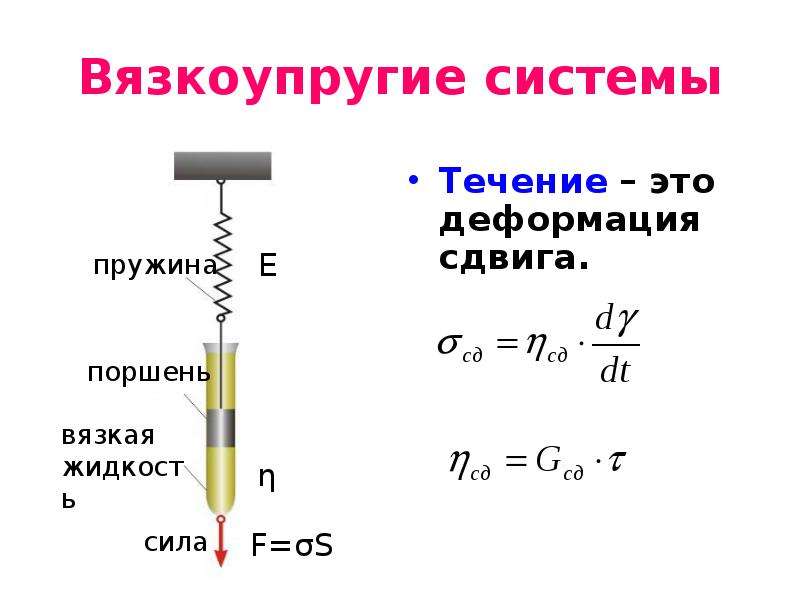

Вязкоупругие системы Течение – это деформация сдвига.

Слайд 78

Описание слайда:

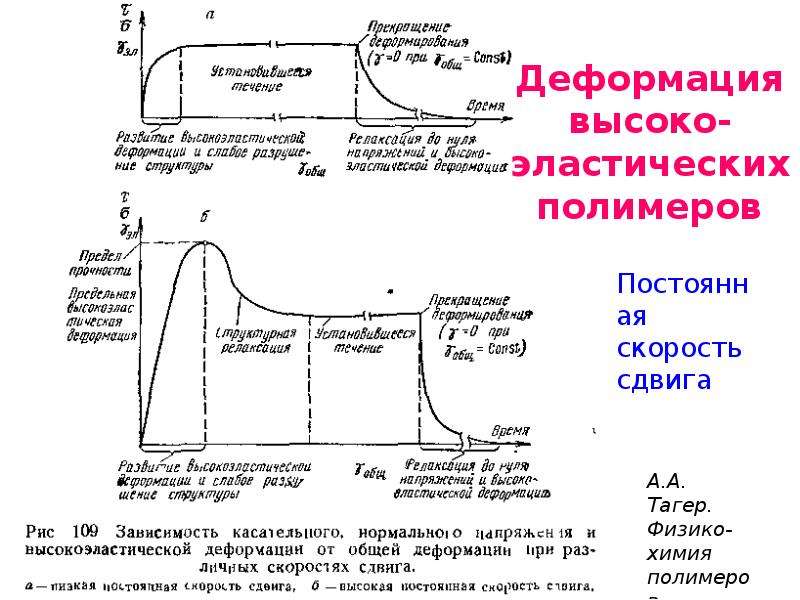

Деформация высоко-эластических полимеров

Слайд 79

Описание слайда:

Деформация высокоэластических полимеров

Слайд 80

Описание слайда:

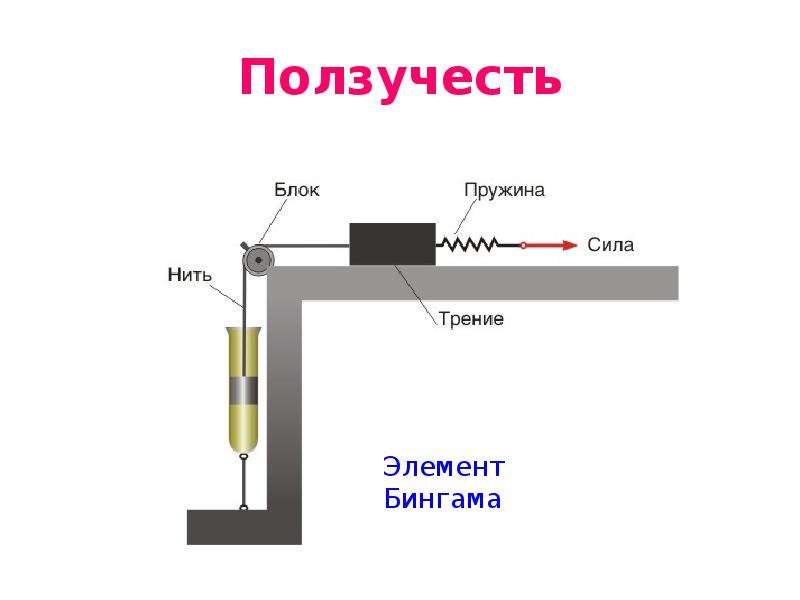

Ползучесть

Слайд 81

Описание слайда:

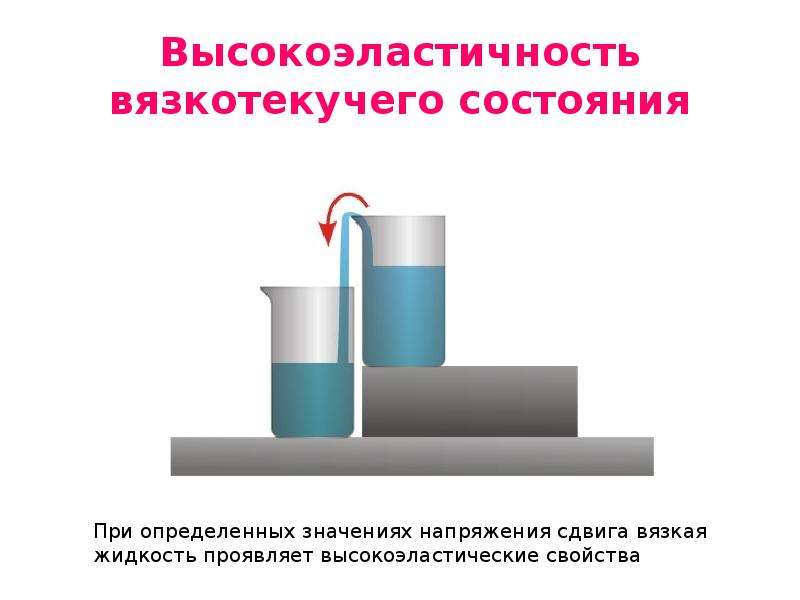

Высокоэластичность вязкотекучего состояния

Слайд 82

Описание слайда:

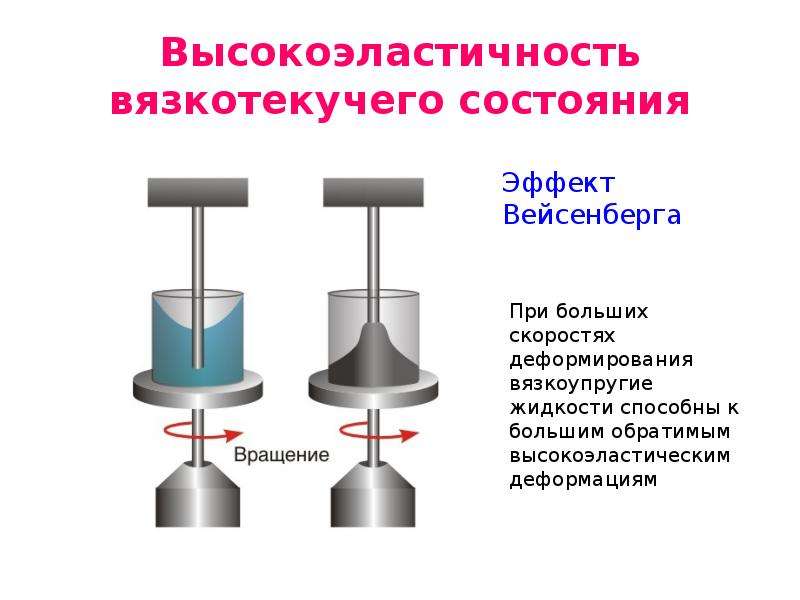

Высокоэластичность вязкотекучего состояния

Слайд 83

Описание слайда:

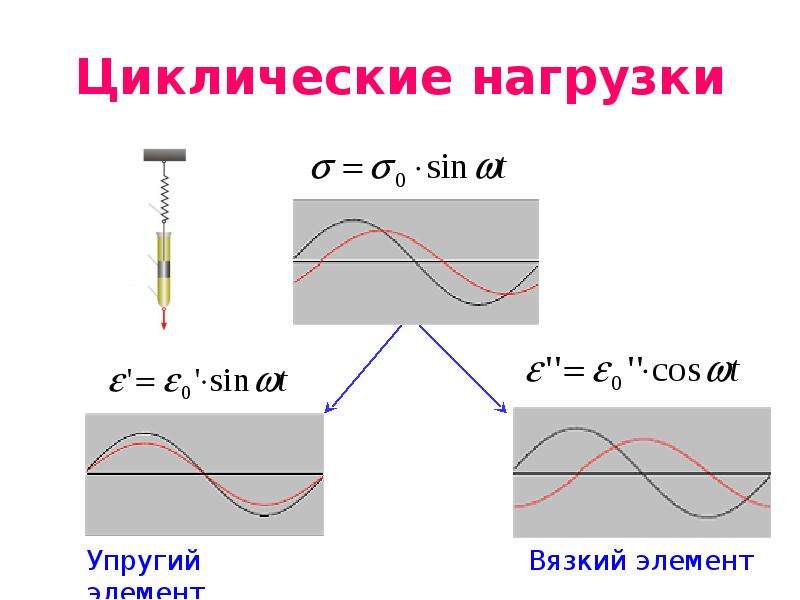

Циклические нагрузки

Слайд 84

Описание слайда:

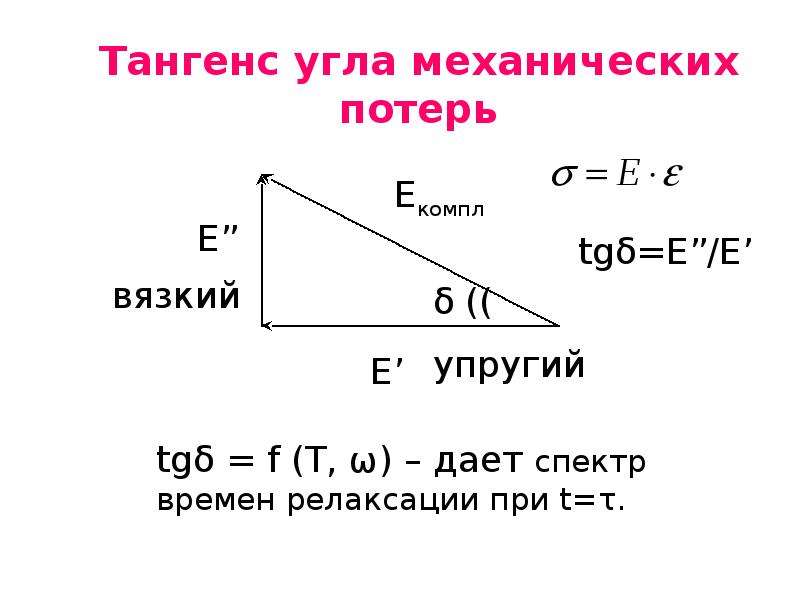

Тангенс угла механических потерь

Слайд 85

Описание слайда:

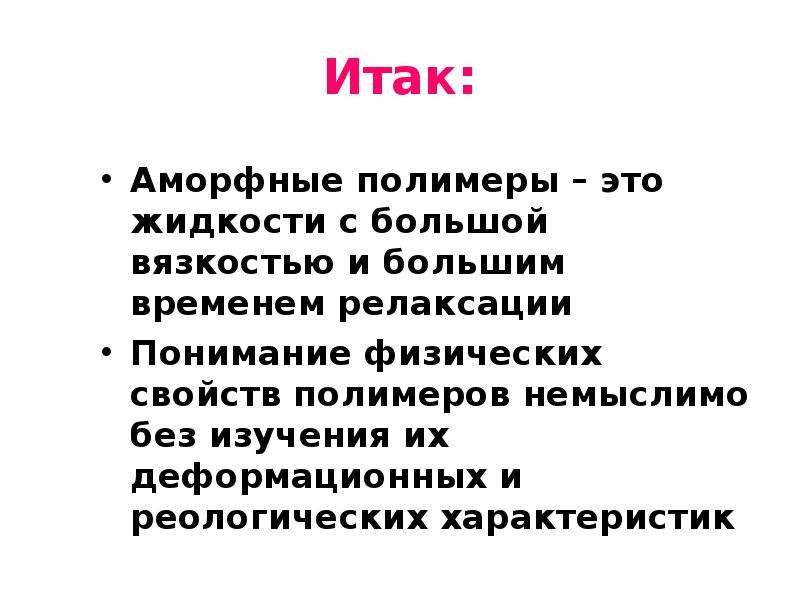

Итак: Аморфные полимеры – это жидкости с большой вязкостью и большим временем релаксации Понимание физических свойств полимеров немыслимо без изучения их деформационных и реологических характеристик

Слайд 86

Описание слайда:

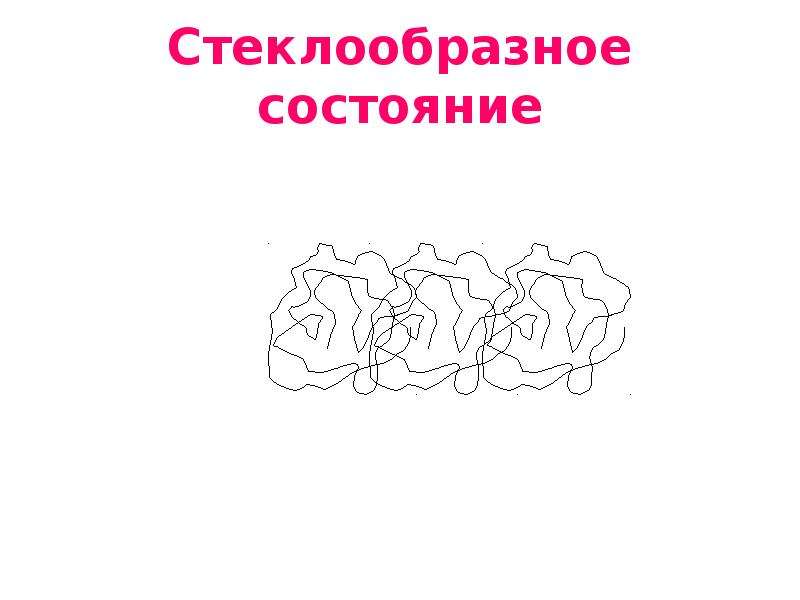

Релаксационные состояния аморфных полимеров Стеклообразное (механически-твердое, но структурно-жидкое) Высокоэластическое (структурно-жидкое с огромными обратимыми деформациями) Вязкотекучее (механически и структурно-жидкое с необратимыми деформациями)
