Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Теоретические и экспериментальные методы исследования в химии. Доклад-сообщение содержит 67 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Теоретические и экспериментальные методы исследования в химии Лекции –18 ч. Практические занятия – 18 ч. (2 контрольные работы, семестровое задание)

Слайд 2

Описание слайда:

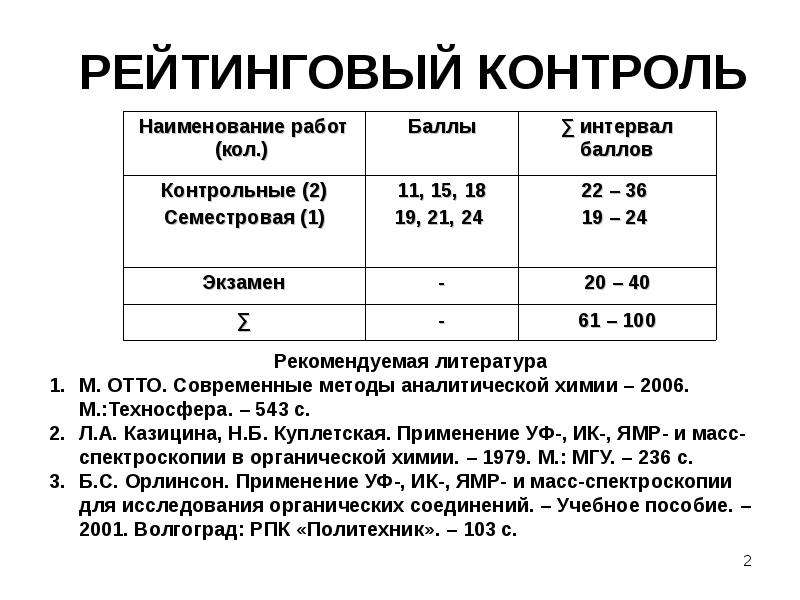

РЕЙТИНГОВЫЙ КОНТРОЛЬ

Слайд 3

Описание слайда:

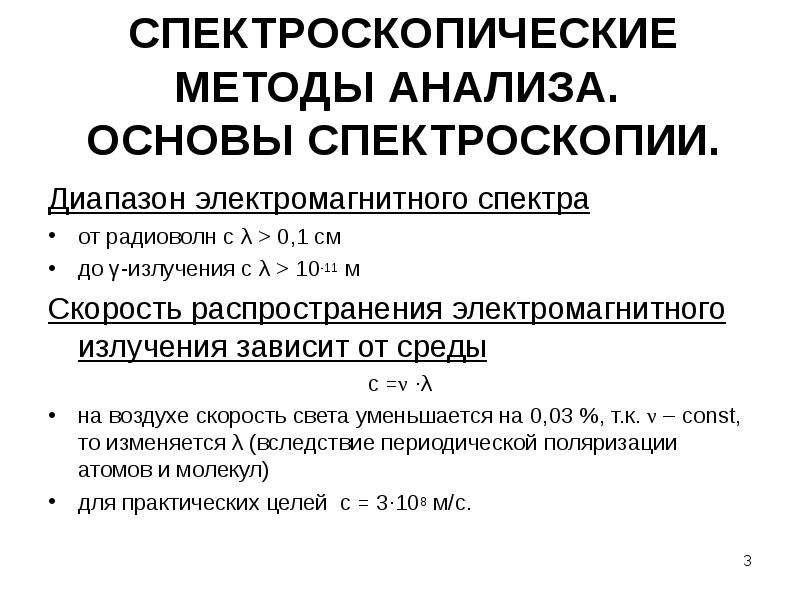

СПЕКТРОСКОПИЧЕСКИЕ МЕТОДЫ АНАЛИЗА. ОСНОВЫ СПЕКТРОСКОПИИ. Диапазон электромагнитного спектра от радиоволн с λ > 0,1 см до γ-излучения с λ > 10-11 м Скорость распространения электромагнитного излучения зависит от среды с =ν ∙λ на воздухе скорость света уменьшается на 0,03 %, т.к. ν – const, то изменяется λ (вследствие периодической поляризации атомов и молекул) для практических целей с = 3∙108 м/с.

Слайд 4

Описание слайда:

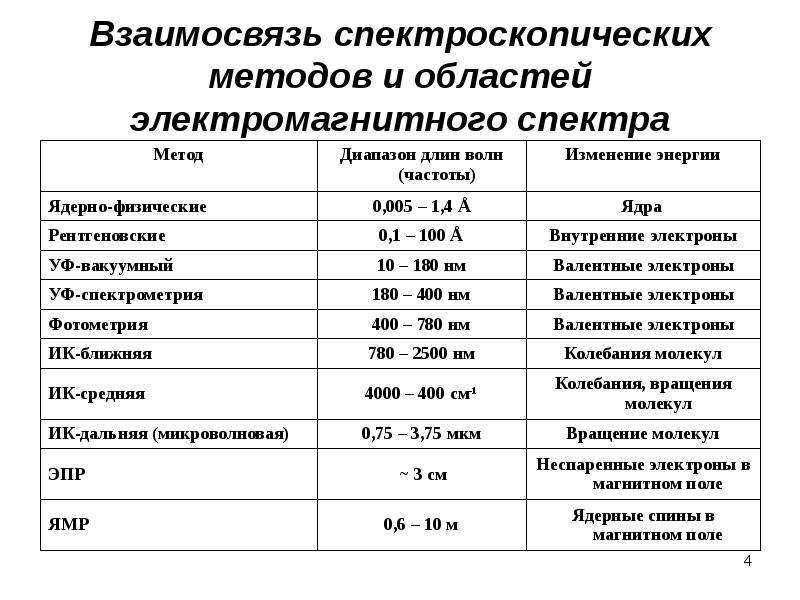

Взаимосвязь спектроскопических методов и областей электромагнитного спектра

Слайд 5

Описание слайда:

Преломление света c – скорость распространения света в вакууме v – скорость распространения света в среде n – показатель преломления зависит от длины волны излучения Изменение n от λ называется дисперсией. Для воздуха абсолютное значение n = 1,0003 Относительный показатель

Слайд 6

Описание слайда:

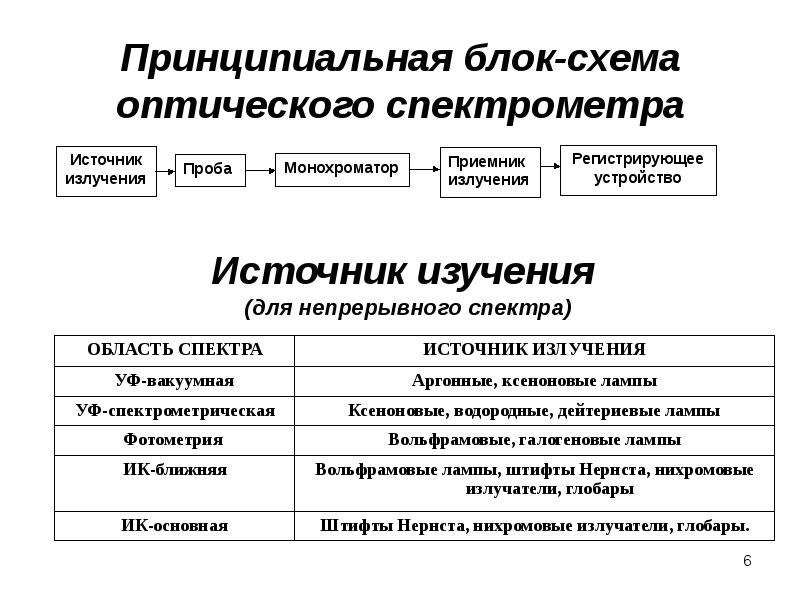

Принципиальная блок-схема оптического спектрометра

Слайд 7

Описание слайда:

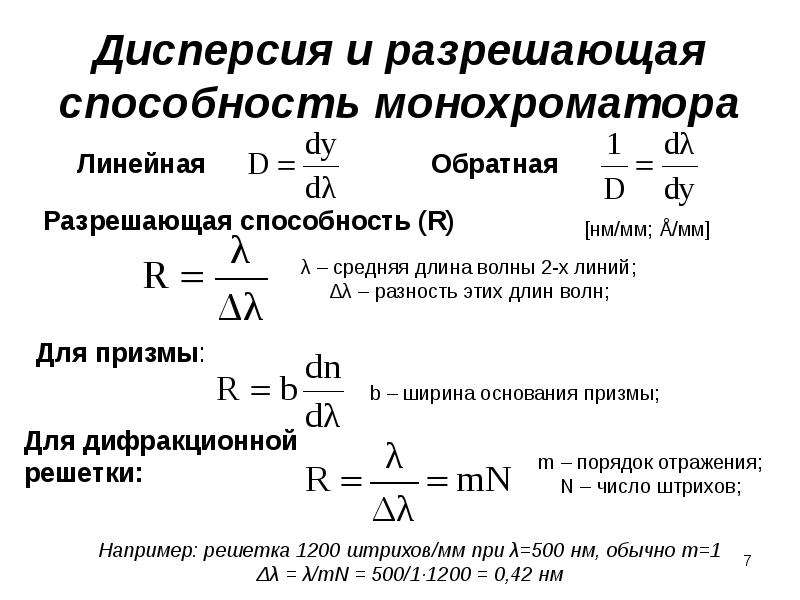

Дисперсия и разрешающая способность монохроматора

Слайд 8

Описание слайда:

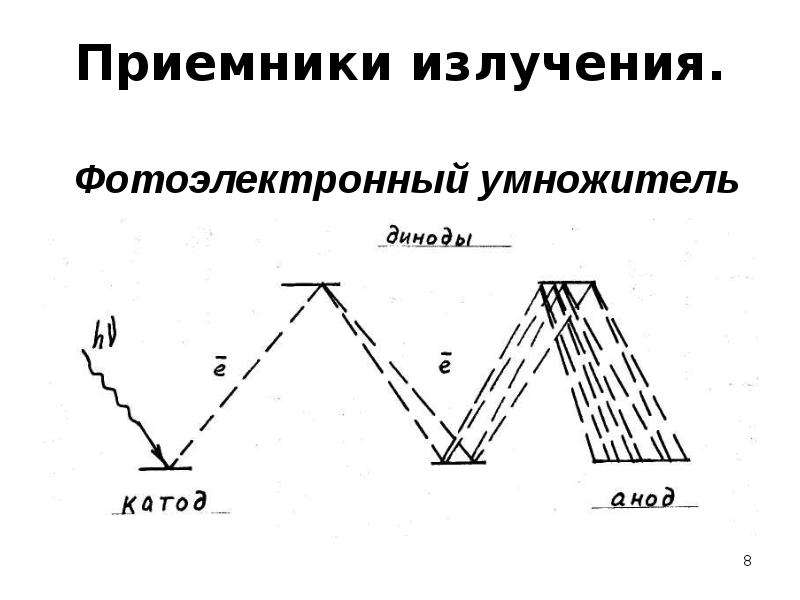

Приемники излучения.

Слайд 9

Описание слайда:

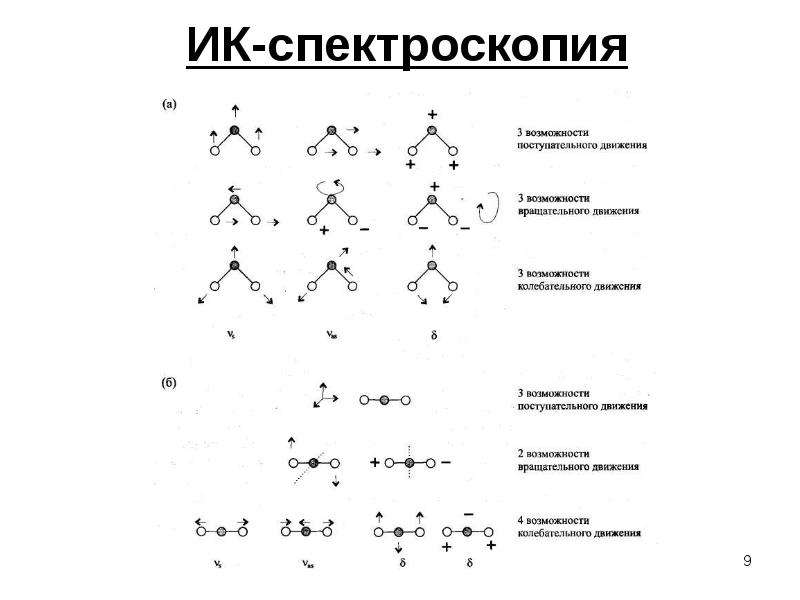

ИК-спектроскопия

Слайд 10

Описание слайда:

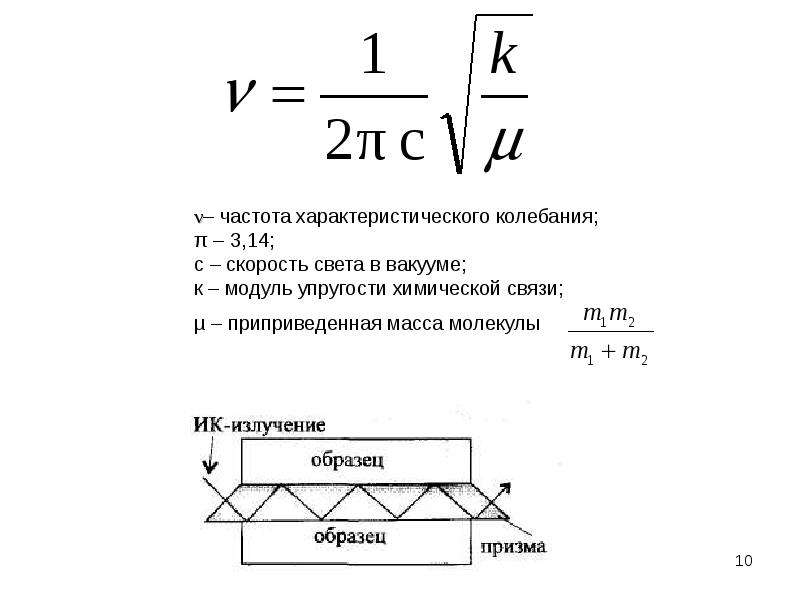

µ – приприведенная масса молекулы µ – приприведенная масса молекулы

Слайд 11

Описание слайда:

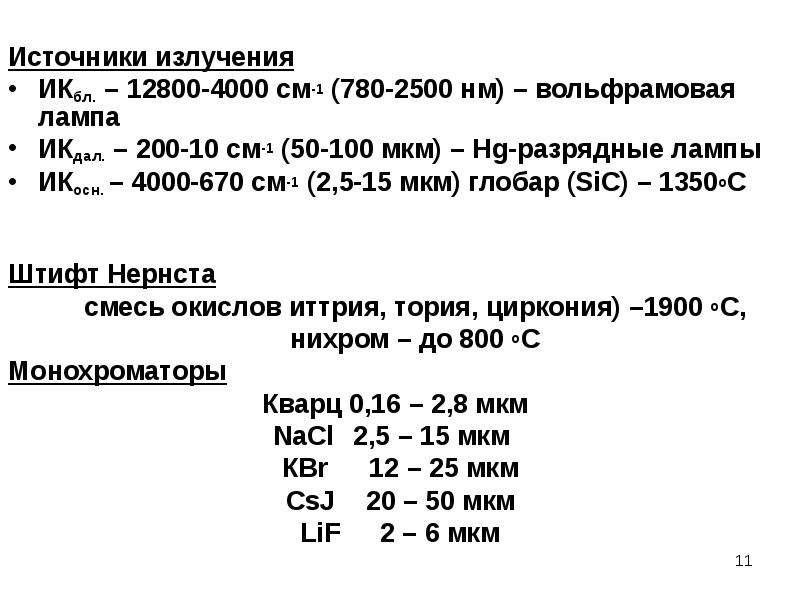

Источники излучения Источники излучения ИКбл. – 12800-4000 см-1 (780-2500 нм) – вольфрамовая лампа ИКдал. – 200-10 см-1 (50-100 мкм) – Нg-разрядные лампы ИКосн. – 4000-670 см-1 (2,5-15 мкм) глобар (SiС) – 1350оС Штифт Нернста смесь окислов иттрия, тория, циркония) –1900 оС, нихром – до 800 оС Монохроматоры Кварц 0,16 – 2,8 мкм NaCl 2,5 – 15 мкм КВr 12 – 25 мкм СsJ 20 – 50 мкм LiF 2 – 6 мкм

Слайд 12

Описание слайда:

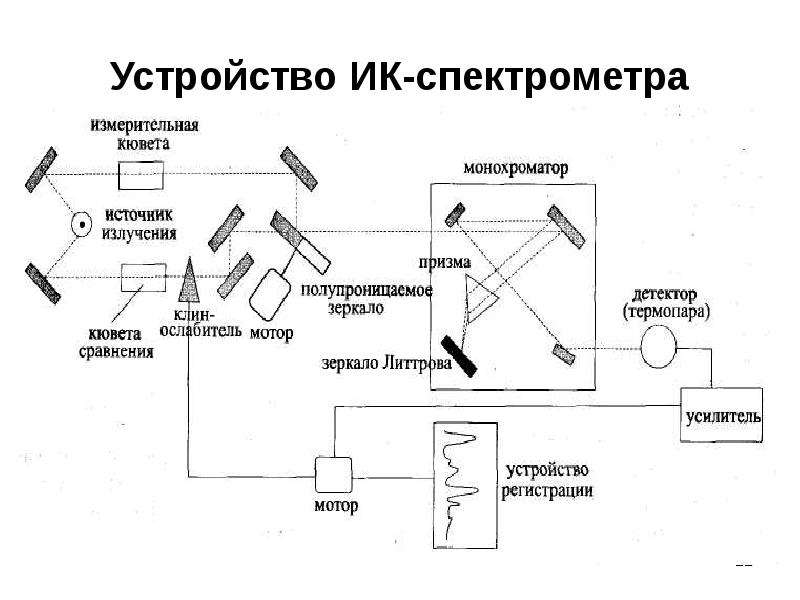

Устройство ИК-спектрометра

Слайд 13

Описание слайда:

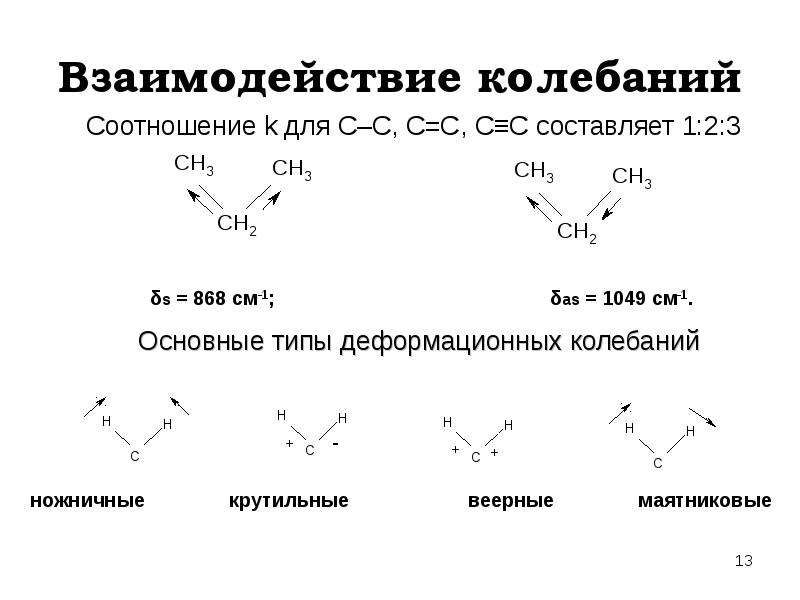

Взаимодействие колебаний Соотношение k для С–С, С=С, С≡С составляет 1:2:3

Слайд 14

Описание слайда:

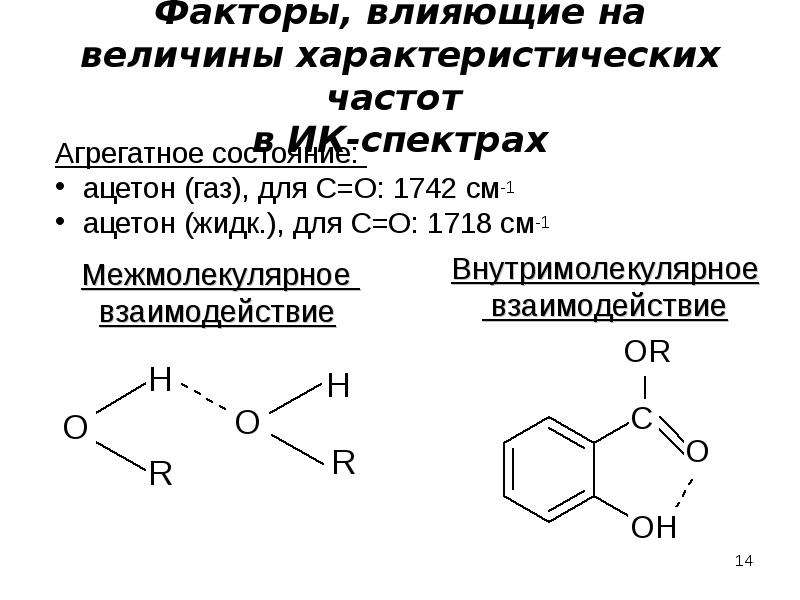

Факторы, влияющие на величины характеристических частот в ИК-спектрах Агрегатное состояние: ацетон (газ), для С=О: 1742 см-1 ацетон (жидк.), для С=О: 1718 см-1

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

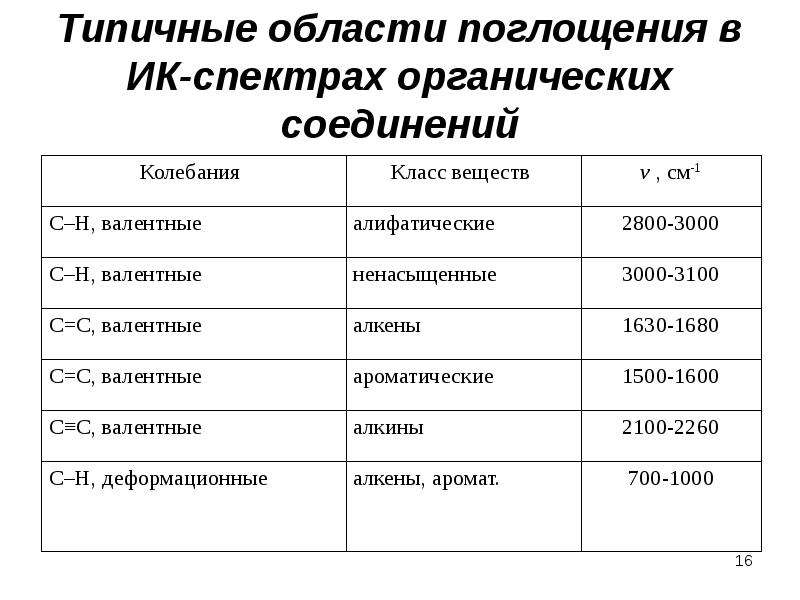

Типичные области поглощения в ИК-спектрах органических соединений

Слайд 17

Описание слайда:

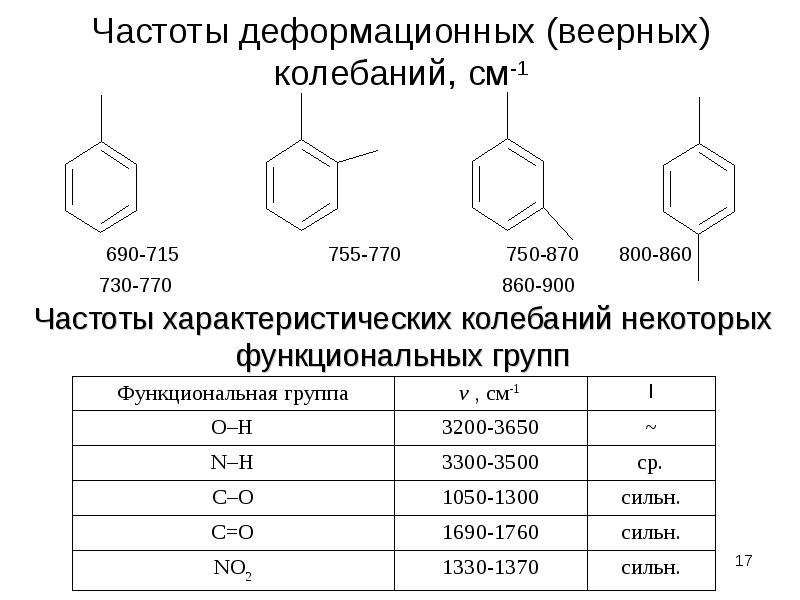

Частоты деформационных (веерных) колебаний, см-1

Слайд 18

Описание слайда:

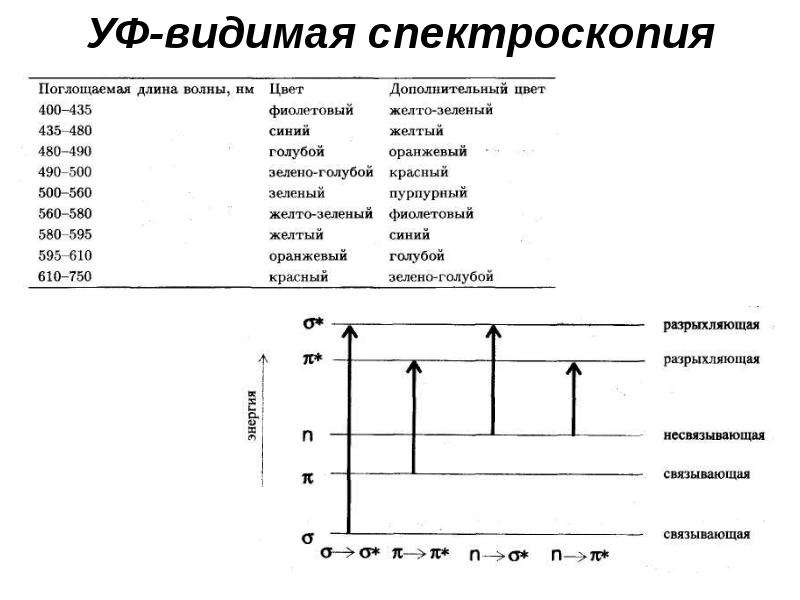

УФ-видимая спектроскопия

Слайд 19

Описание слайда:

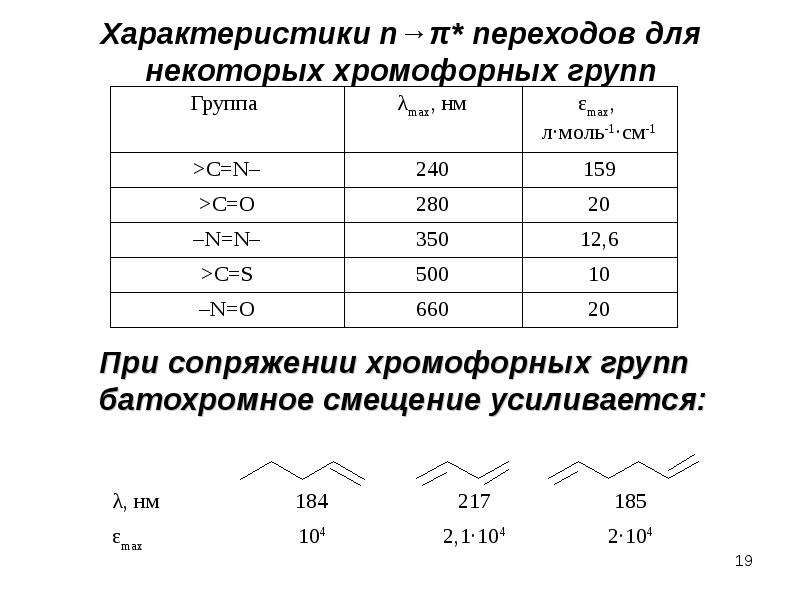

Характеристики n→π* переходов для некоторых хромофорных групп

Слайд 20

Описание слайда:

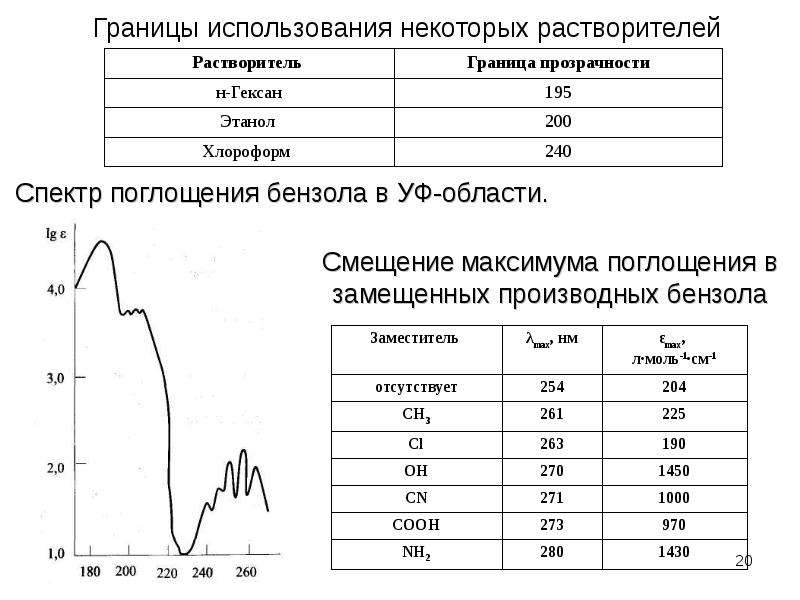

Границы использования некоторых растворителей

Слайд 21

Описание слайда:

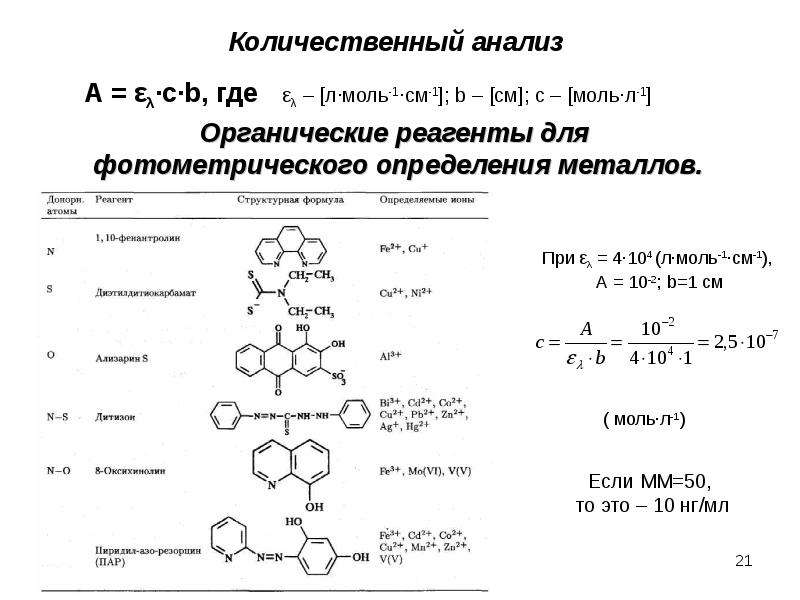

Количественный анализ

Слайд 22

Описание слайда:

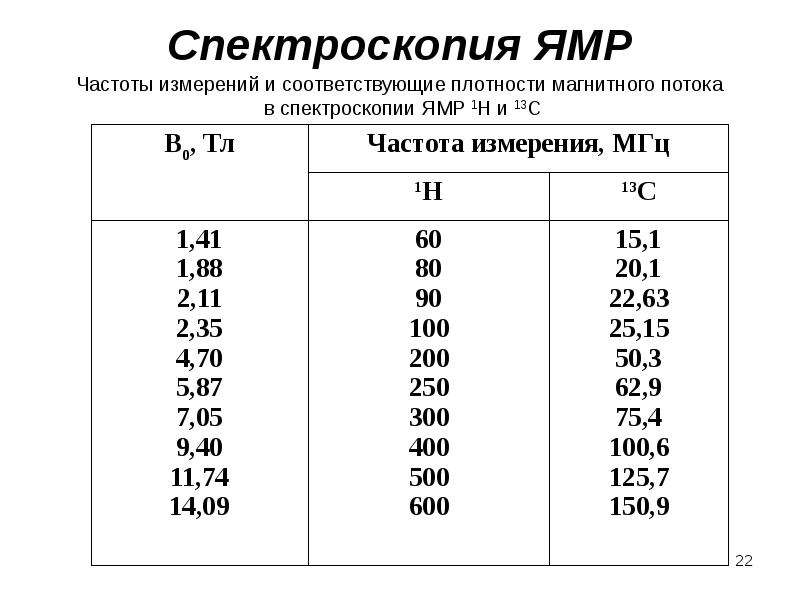

Спектроскопия ЯМР

Слайд 23

Описание слайда:

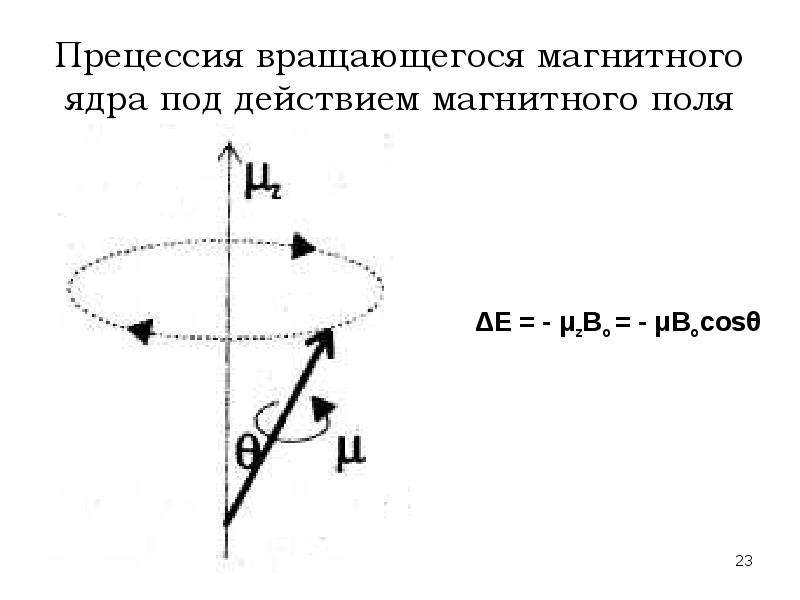

Прецессия вращающегося магнитного ядра под действием магнитного поля

Слайд 24

Описание слайда:

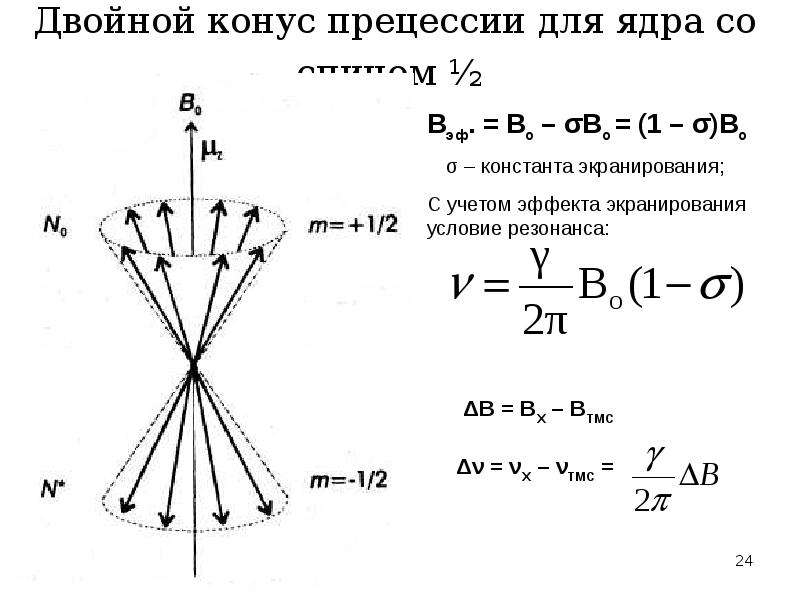

Двойной конус прецессии для ядра со спином ½

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Диамагнитное экранирование Уменьшается с ростом электроотрицательности заместителя, т.е. увеличивается хим. сдвиг:

Слайд 27

Описание слайда:

Спектроскопия ЯМР (продолжение)

Слайд 28

Описание слайда:

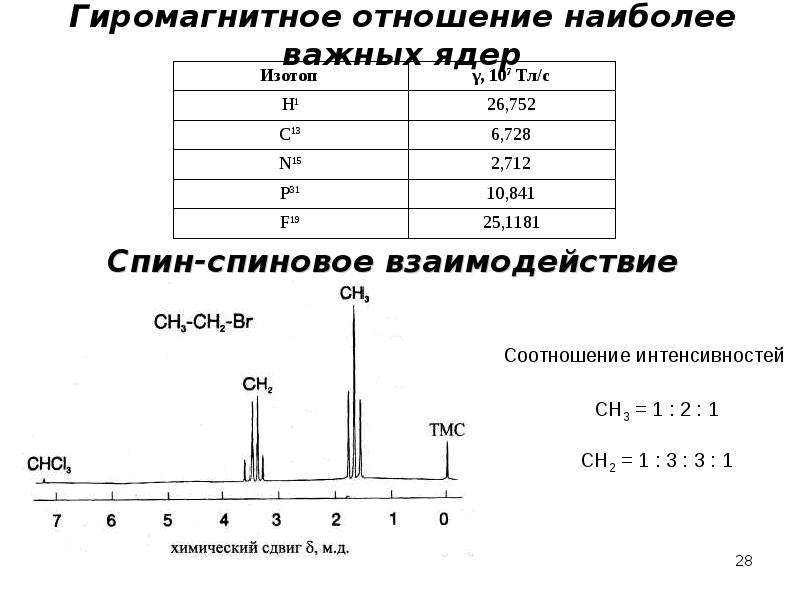

Гиромагнитное отношение наиболее важных ядер

Слайд 29

Описание слайда:

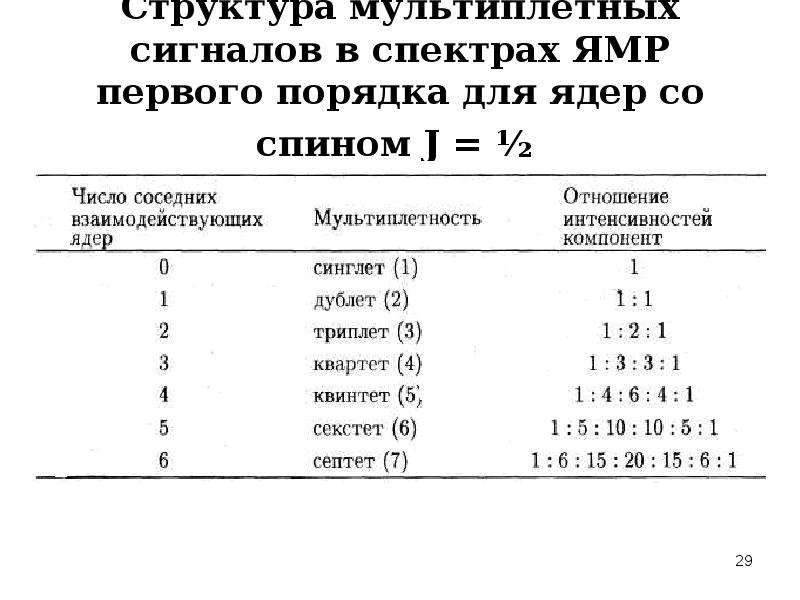

Структура мультиплетных сигналов в спектрах ЯМР первого порядка для ядер со спином J = ½

Слайд 30

Описание слайда:

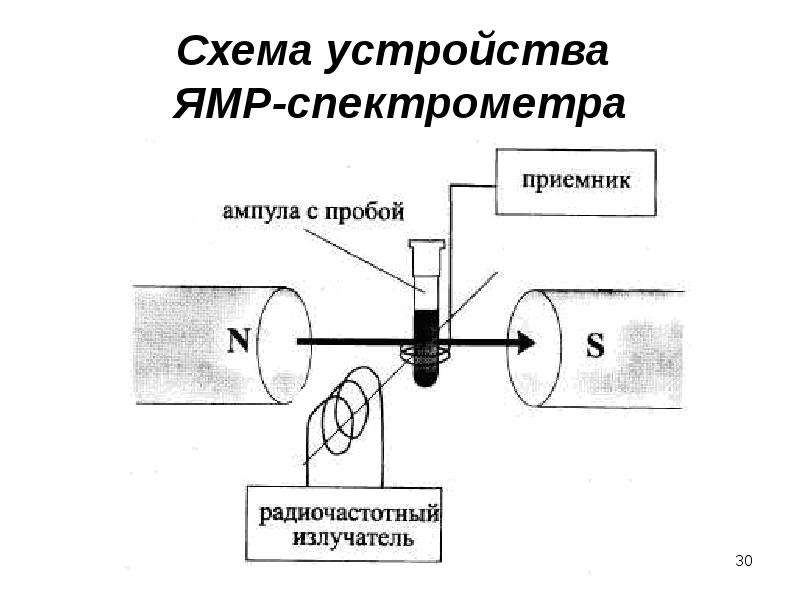

Схема устройства ЯМР-спектрометра

Слайд 31

Описание слайда:

ЯМР-спектр изопропилбензола (кумола)

Слайд 32

Описание слайда:

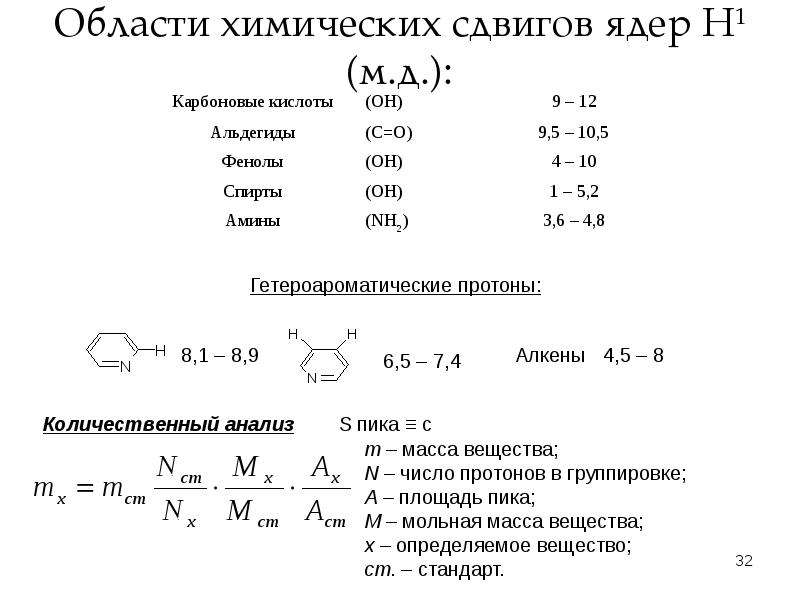

Области химических сдвигов ядер Н1 (м.д.):

Слайд 33

Описание слайда:

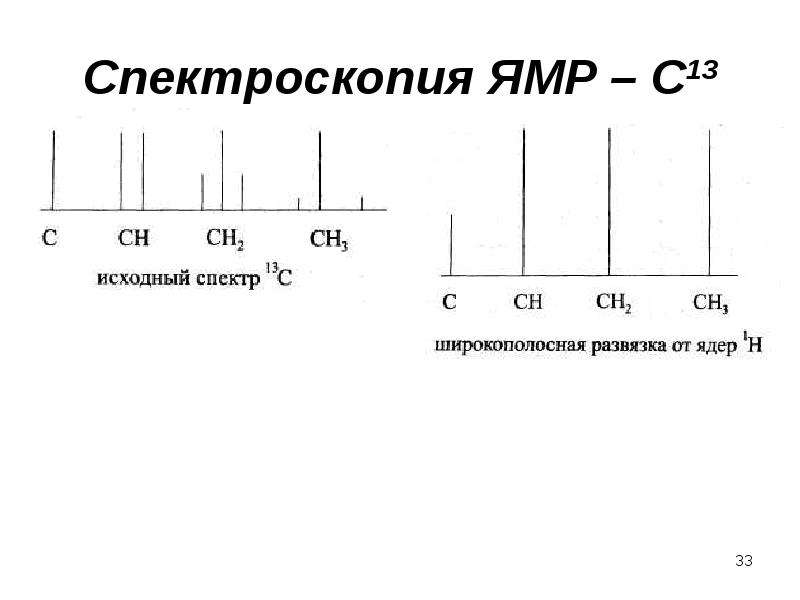

Спектроскопия ЯМР – С13

Слайд 34

Описание слайда:

Химические сдвиги ядер С13 в органических соединениях

Слайд 35

Описание слайда:

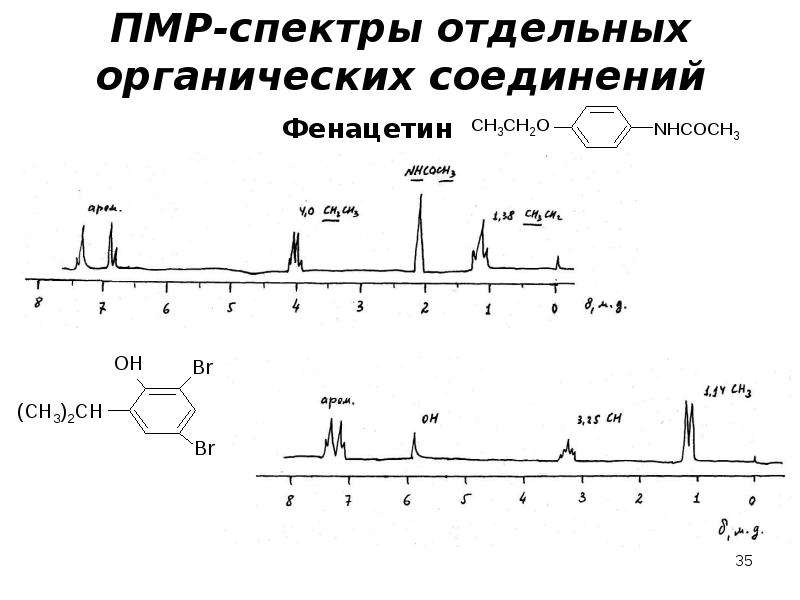

ПМР-спектры отдельных органических соединений

Слайд 36

Описание слайда:

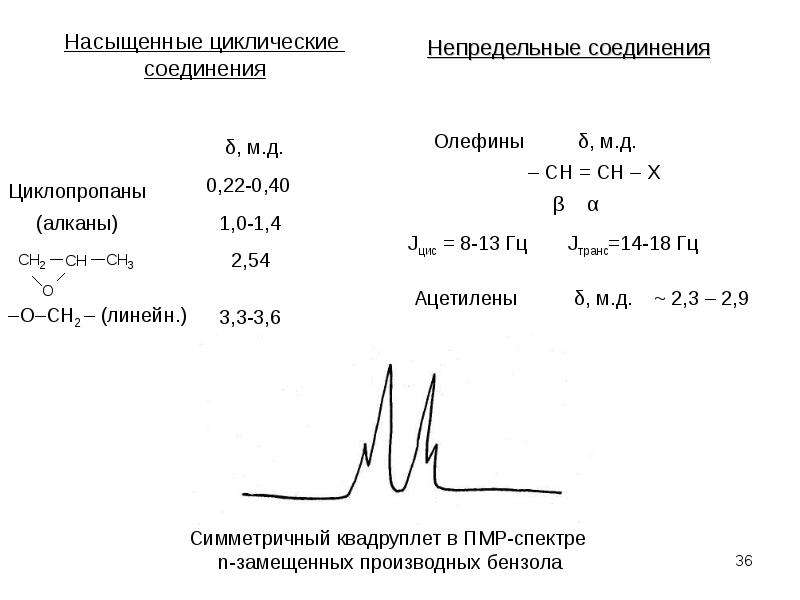

Насыщенные циклические соединения

Слайд 37

Описание слайда:

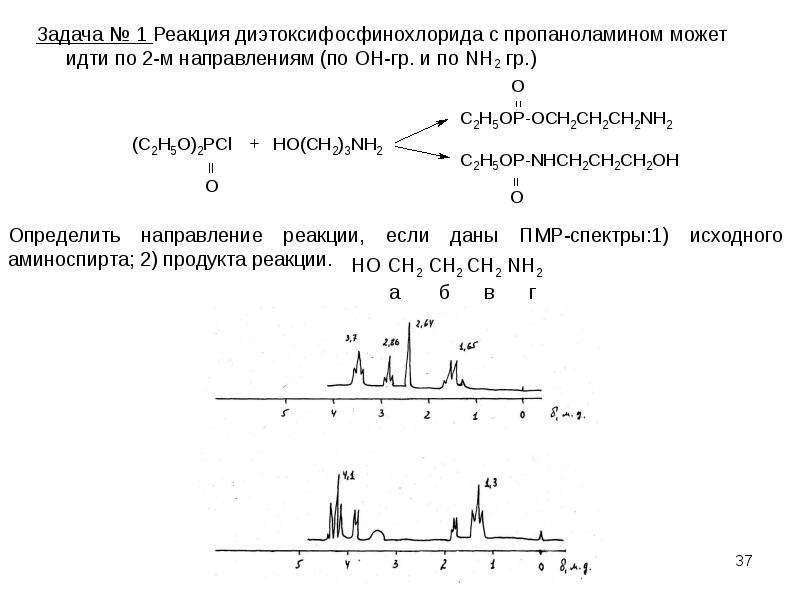

Задача № 1 Реакция диэтоксифосфинохлорида с пропаноламином может идти по 2-м направлениям (по ОН-гр. и по NH2 гр.) Задача № 1 Реакция диэтоксифосфинохлорида с пропаноламином может идти по 2-м направлениям (по ОН-гр. и по NH2 гр.)

Слайд 38

Описание слайда:

Задача № 2 Задача № 2 Какой ЯМР-Н1 спектр можно ожидать для следующих соединений:

Слайд 39

Описание слайда:

МАСС-СПЕКТРОСКОПИЯ

Слайд 40

Описание слайда:

Разрешающая способность масс-анализаторов:

Слайд 41

Описание слайда:

Поведение ионов в магнитном анализаторе

Слайд 42

Описание слайда:

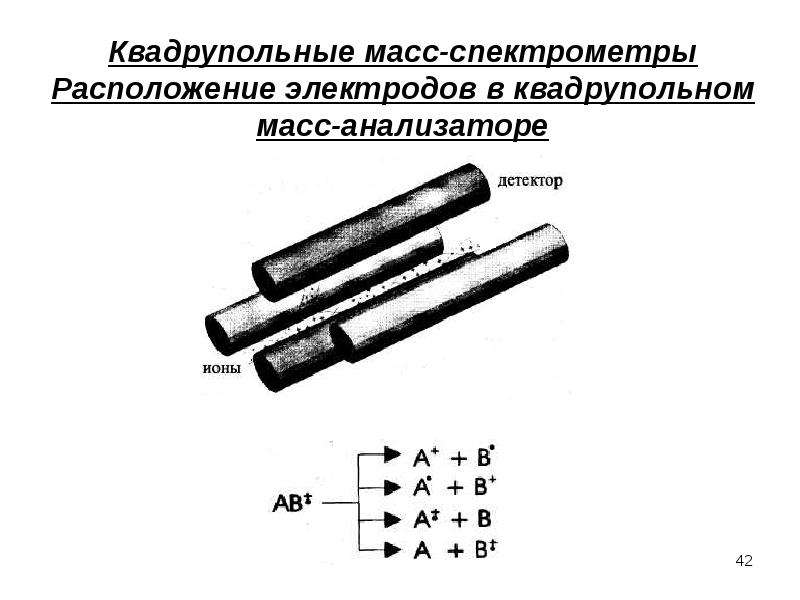

Квадрупольные масс-спектрометры Расположение электродов в квадрупольном масс-анализаторе

Слайд 43

Описание слайда:

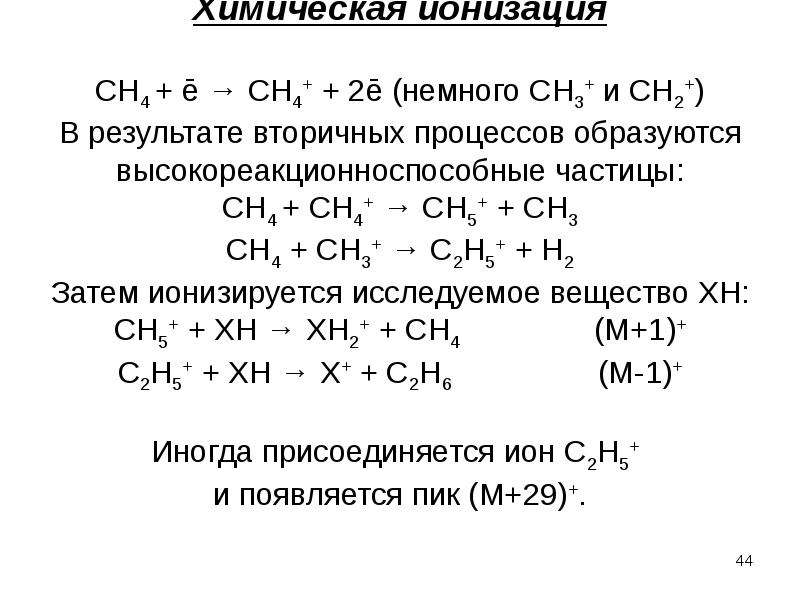

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

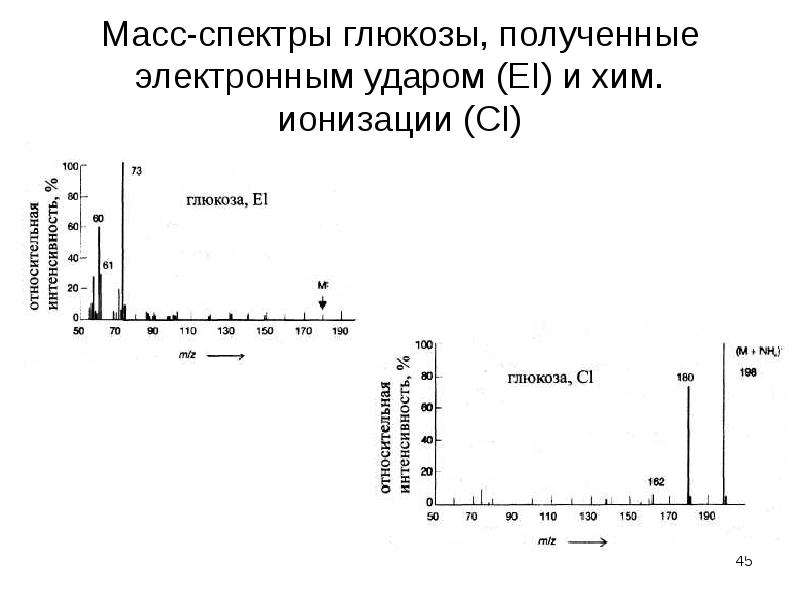

Масс-спектры глюкозы, полученные электронным ударом (ЕI) и хим. ионизации (СI)

Слайд 46

Описание слайда:

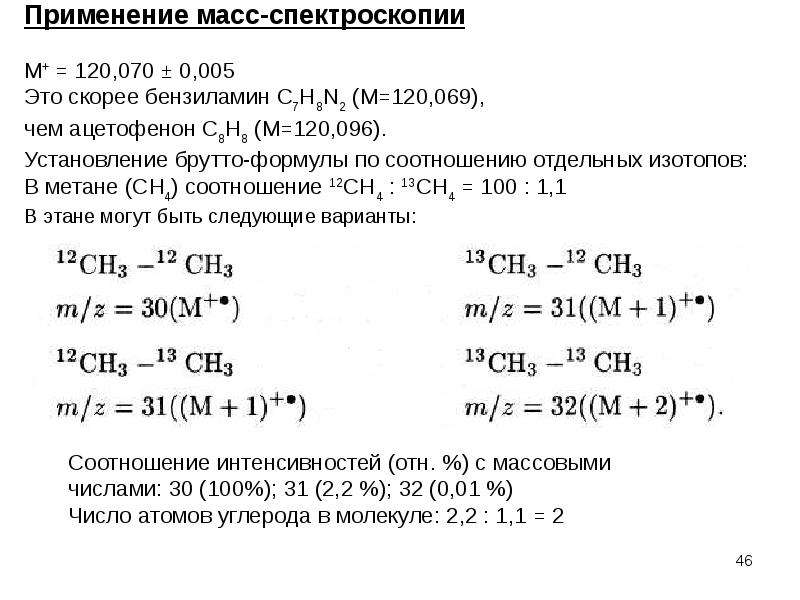

Слайд 47

Описание слайда:

В общем случае: В общем случае: (а + в)n а – относительное содержание легкого изотопа; в – относительное содержание тяжелого изотопа; n – число атомов данного элемента в молекуле. Например: молекула с двумя атомами хлора Природные изотопы: Сl35 и Сl37. Содержание изотопа С37 составляет 32,4 %, тогда (1 + 0,324)2 = 1 +2∙1∙0,324 + 0,3242 = 1 +0,648 +0,105 М+ (М+2)+ (М+4)+

Слайд 48

Описание слайда:

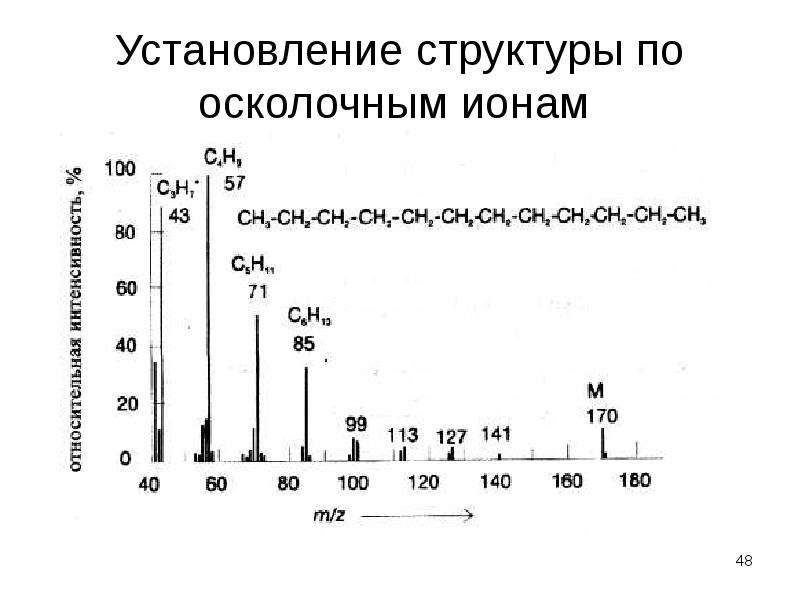

Установление структуры по осколочным ионам

Слайд 49

Описание слайда:

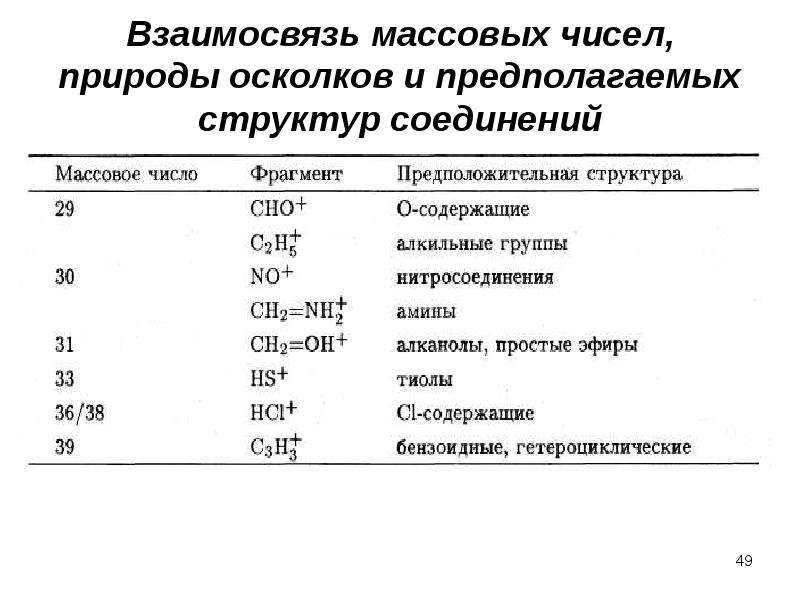

Взаимосвязь массовых чисел, природы осколков и предполагаемых структур соединений

Слайд 50

Описание слайда:

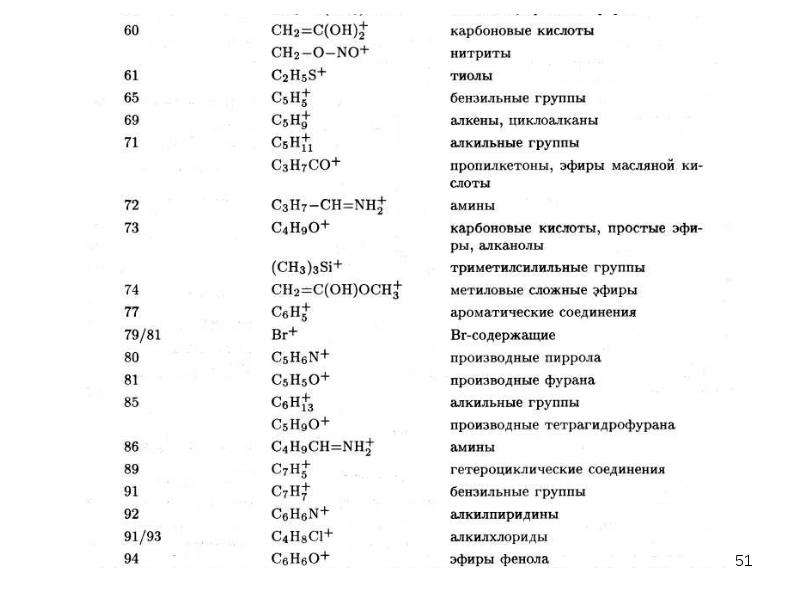

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

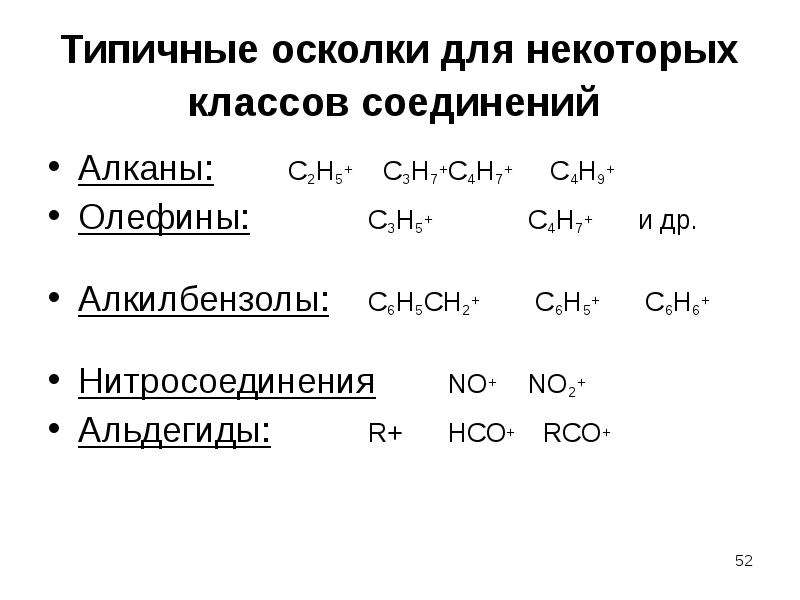

Типичные осколки для некоторых классов соединений Алканы: С2Н5+ С3Н7+ С4Н7+ С4Н9+ Олефины: С3Н5+ С4Н7+ и др. Алкилбензолы: С6Н5СН2+ С6Н5+ С6Н6+ Нитросоединения NO+ NO2+ Альдегиды: R+ НСО+ RCO+

Слайд 53

Описание слайда:

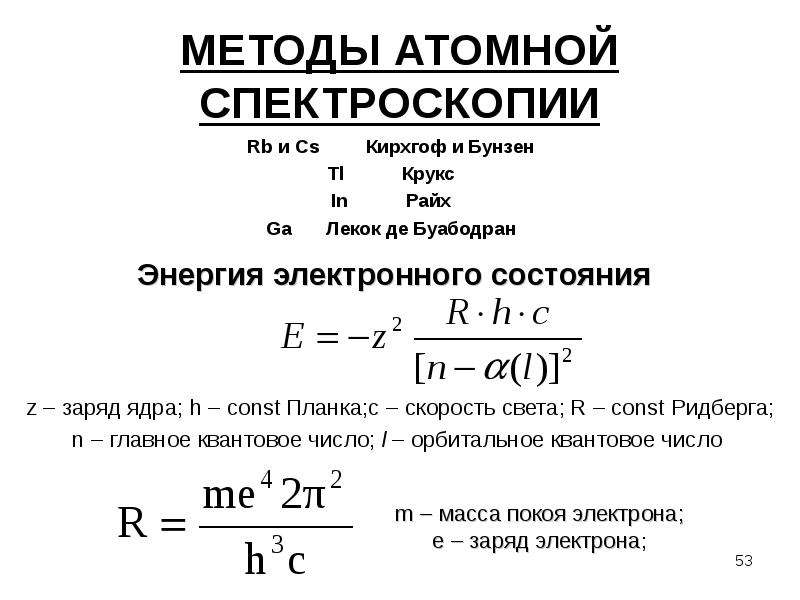

МЕТОДЫ АТОМНОЙ СПЕКТРОСКОПИИ Rb и Cs Кирхгоф и Бунзен Tl Крукс In Райх Ga Лекок де Буабодран

Слайд 54

Описание слайда:

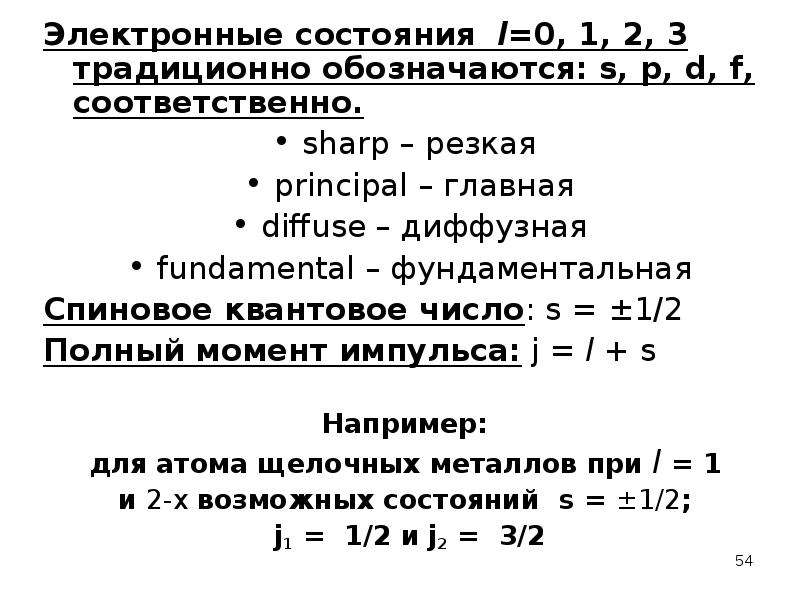

Электронные состояния l=0, 1, 2, 3 традиционно обозначаются: s, p, d, f, соответственно. Электронные состояния l=0, 1, 2, 3 традиционно обозначаются: s, p, d, f, соответственно. sharp – резкая principal – главная diffuse – диффузная fundamental – фундаментальная Cпиновое квантовое число: s = ±1/2 Полный момент импульса: j = l + s Например: для атома щелочных металлов при l = 1 и 2-x возможных состояний s = ±1/2; j1 = 1/2 и j2 = 3/2
