Слайд 1

Описание слайда:

Лекция 8. Теория нормализации отношений реляционной модели Национальный авиационный университет Факультет компьютерных наук Кафедра инженерии программного обеспечения

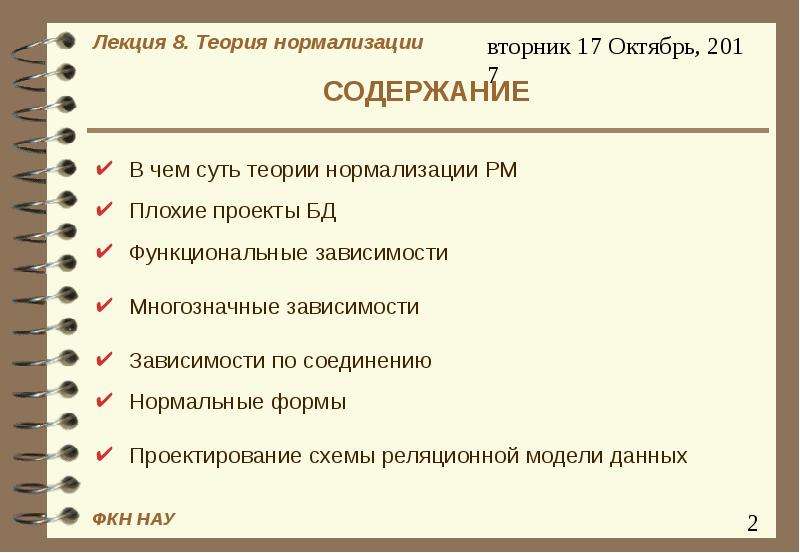

Слайд 2

Описание слайда:

СОДЕРЖАНИЕ В чем суть теории нормализации РМ Плохие проекты БД Функциональные зависимости Многозначные зависимости Зависимости по соединению Нормальные формы Проектирование схемы реляционной модели данных

Слайд 3

Описание слайда:

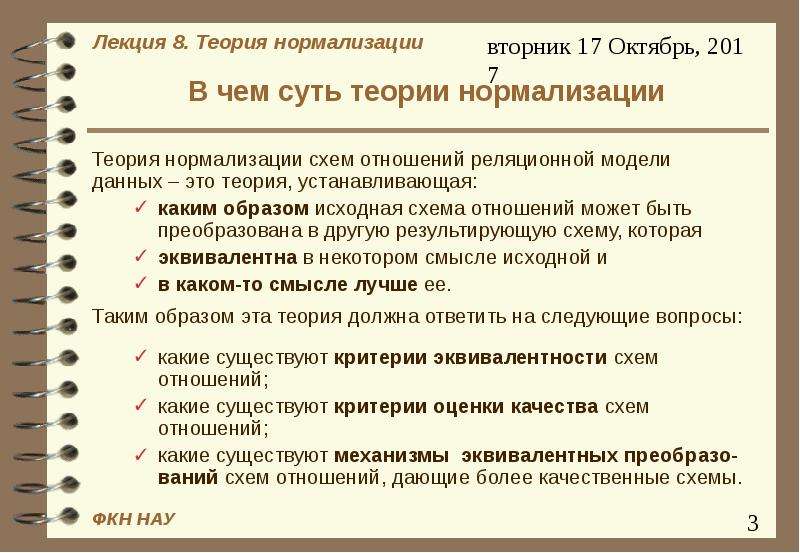

В чем суть теории нормализации Теория нормализации схем отношений реляционной модели данных – это теория, устанавливающая: каким образом исходная схема отношений может быть преобразована в другую результирующую схему, которая эквивалентна в некотором смысле исходной и в каком-то смысле лучше ее. Таким образом эта теория должна ответить на следующие вопросы: какие существуют критерии эквивалентности схем отношений; какие существуют критерии оценки качества схем отношений; какие существуют механизмы эквивалентных преобразо- ваний схем отношений, дающие более качественные схемы.

Слайд 4

Описание слайда:

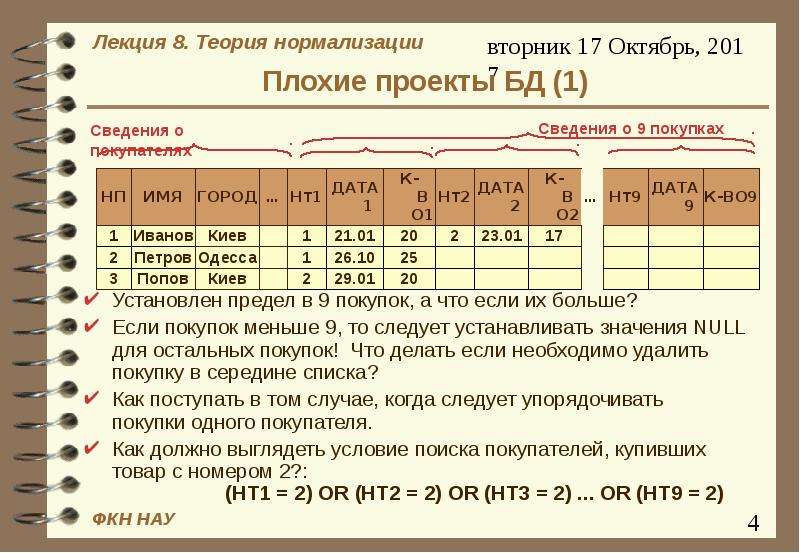

Плохие проекты БД (1)

Слайд 5

Описание слайда:

Плохие проекты БД (2)

Слайд 6

Описание слайда:

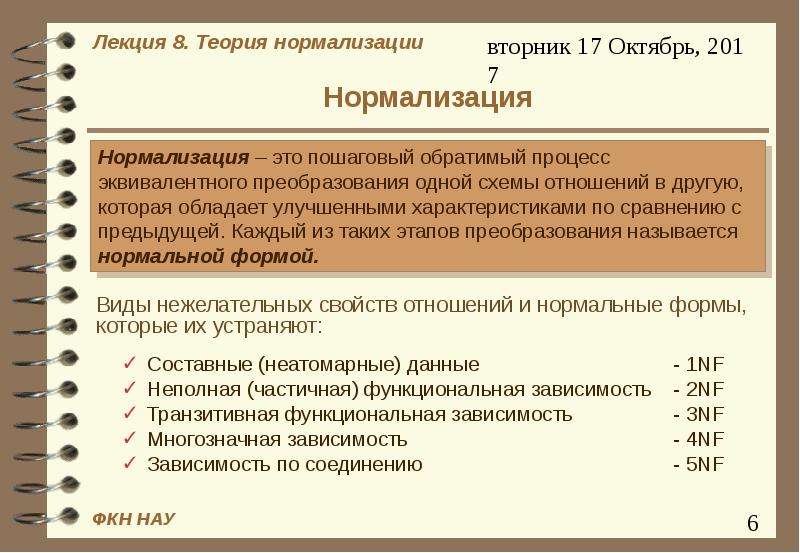

Нормализация

Слайд 7

Описание слайда:

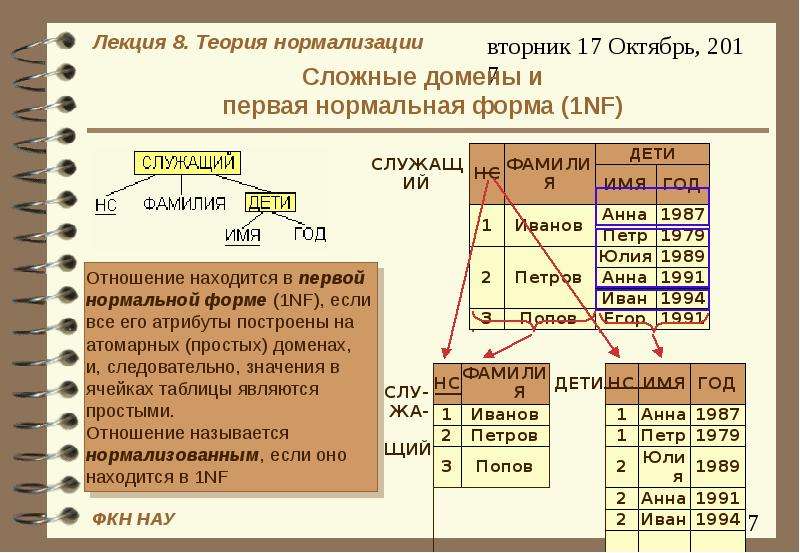

Сложные домены и первая нормальная форма (1NF)

Слайд 8

Описание слайда:

Функциональная зависимость

Слайд 9

Описание слайда:

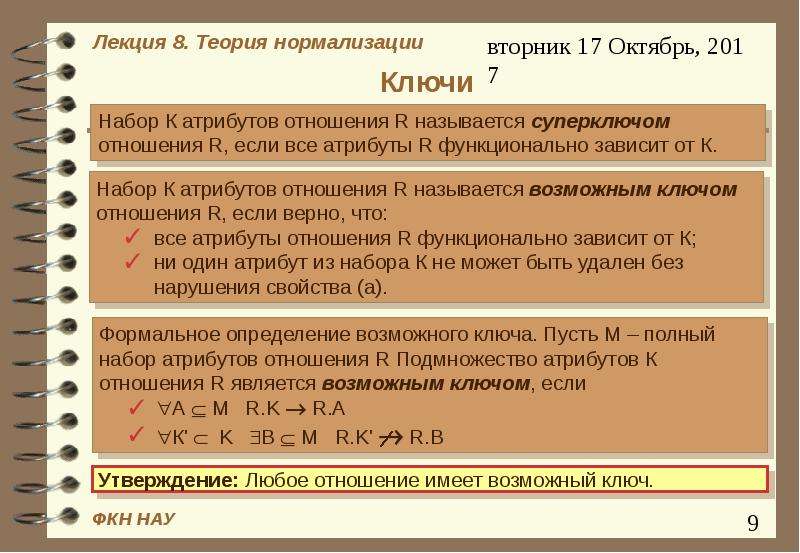

Ключи

Слайд 10

Описание слайда:

Свойства функциональных зависимостей

Слайд 11

Описание слайда:

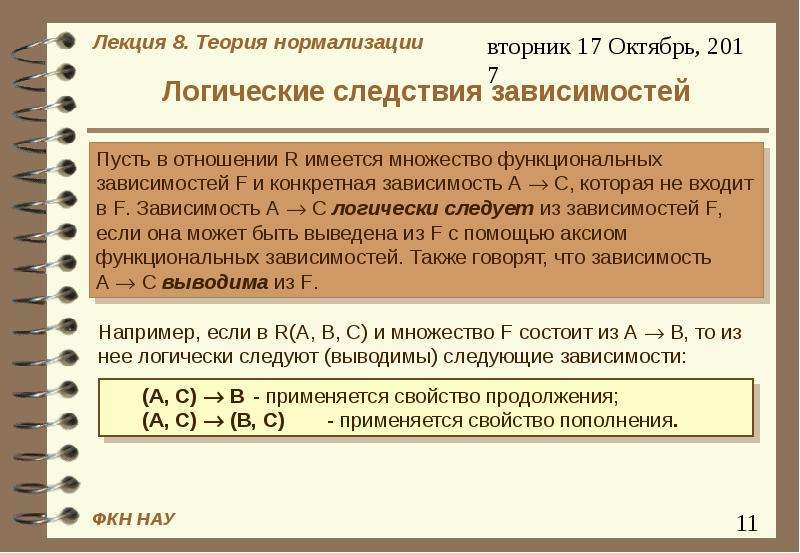

Логические следствия зависимостей

Слайд 12

Описание слайда:

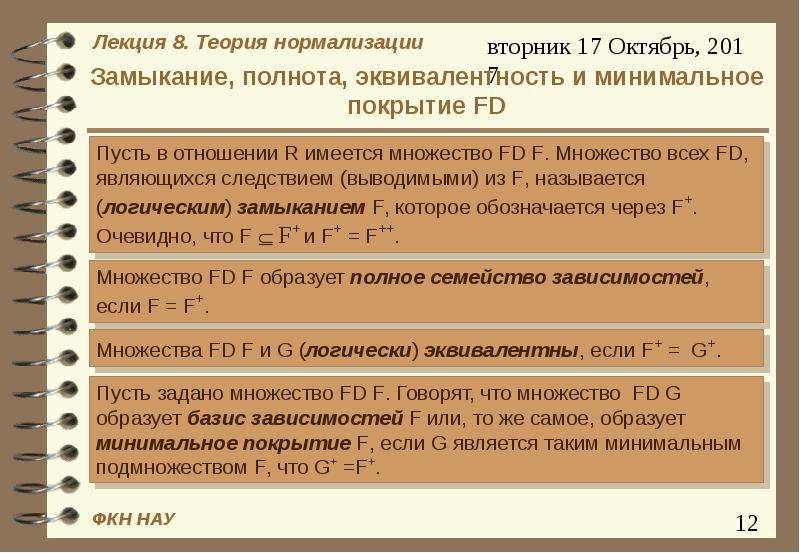

Замыкание, полнота, эквивалентность и минимальное покрытие FD

Слайд 13

Описание слайда:

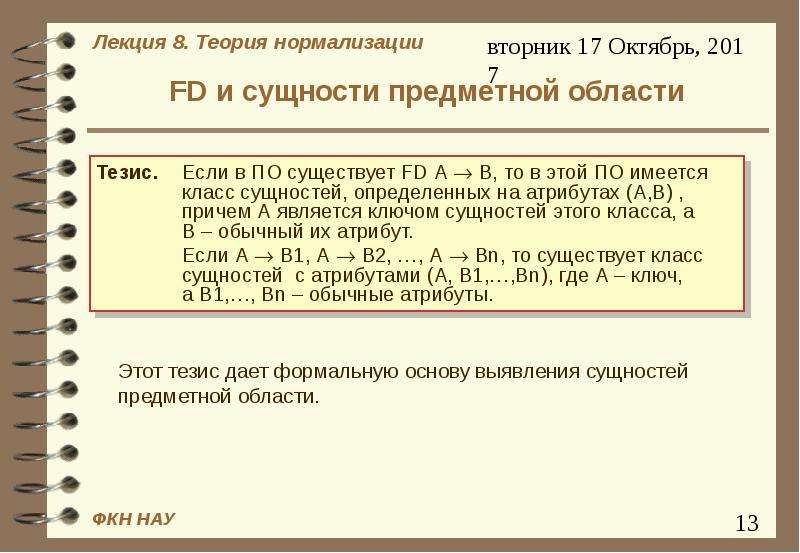

FD и сущности предметной области Тезис. Если в ПО существует FD А  В, то в этой ПО имеется класс сущностей, определенных на атрибутах (А,В) , причем А является ключом сущностей этого класса, а В – обычный их атрибут. Если А  В1, А  В2, …, А  Вn, то существует класс сущностей с атрибутами (А, В1,…,Вn), где А – ключ, а В1,…, Вn – обычные атрибуты.

Слайд 14

Описание слайда:

Неполная (частичная) функциональная зависимость и вторая нормальная форма (2NF)

Слайд 15

Описание слайда:

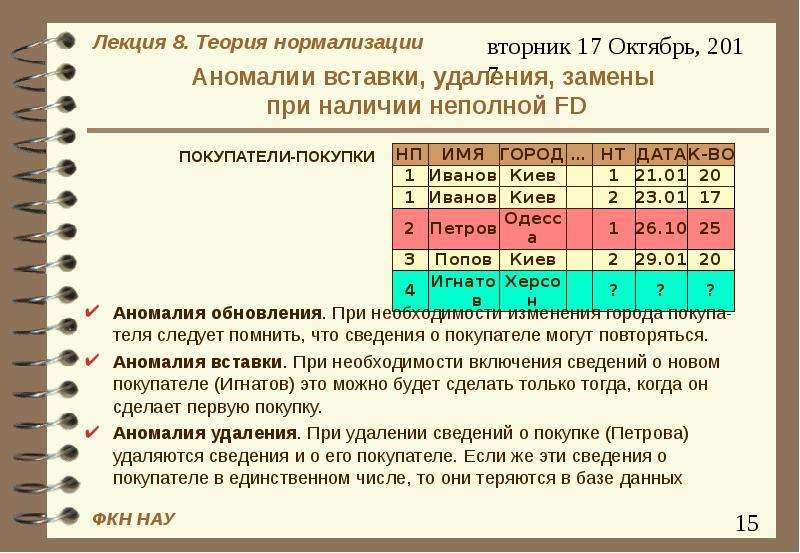

Аномалии вставки, удаления, замены при наличии неполной FD

Слайд 16

Описание слайда:

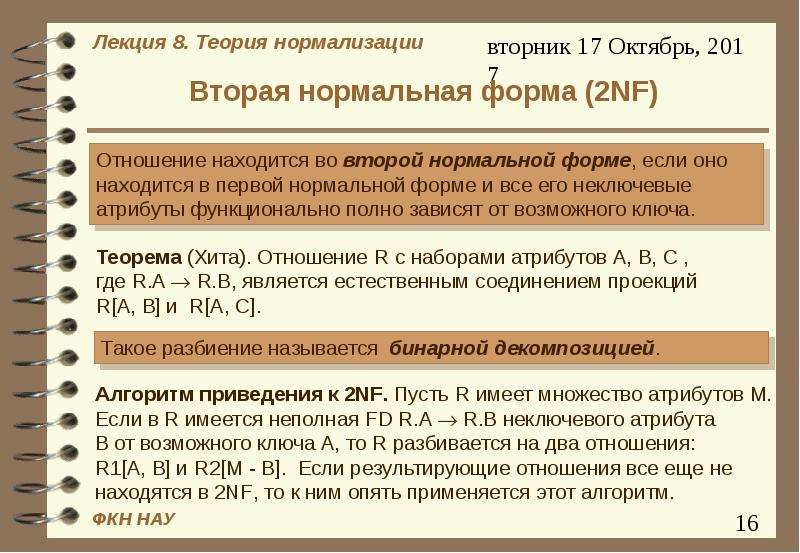

Вторая нормальная форма (2NF)

Слайд 17

Описание слайда:

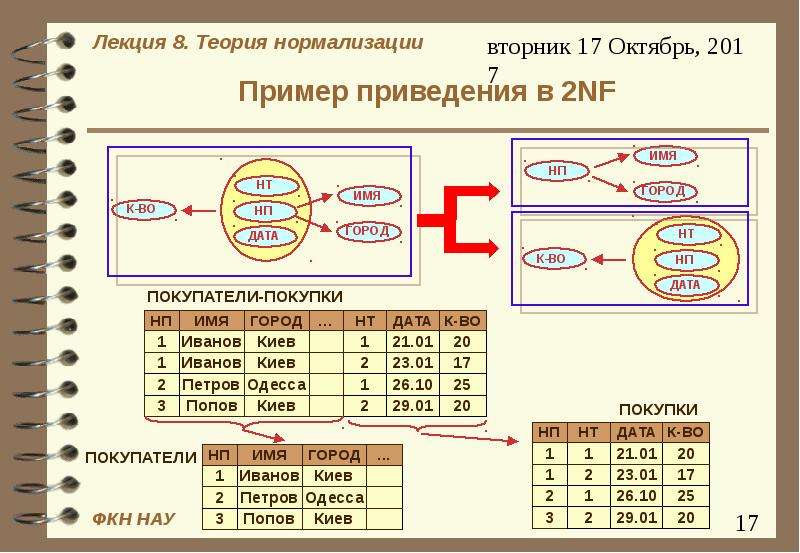

Пример приведения в 2NF

Слайд 18

Описание слайда:

Пример приведения в 2NF - итоги Исходное отношение содержит информацию о двух сущностях, результирующие – каждое по одной сущности. Результирующие отношения не содержат аномалий вставки, удаления, замены. Исходное отношение можно восстановить из результирующих с помощью операции естественного соединения. При таком разбиении не теряются функциональные зависимости (то есть зависимости исходного и результирующих отношений эквивалентны)

Слайд 19

Описание слайда:

Транзитивная зависимость и 3NF

Слайд 20

Описание слайда:

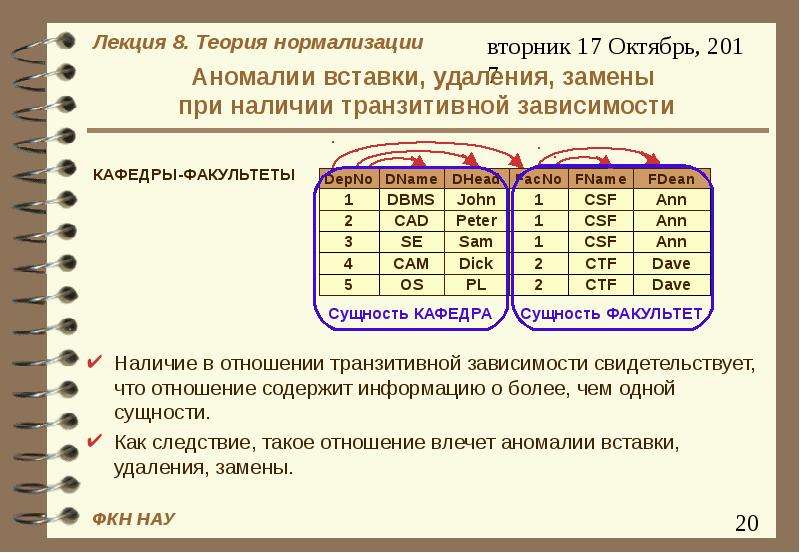

Аномалии вставки, удаления, замены при наличии транзитивной зависимости

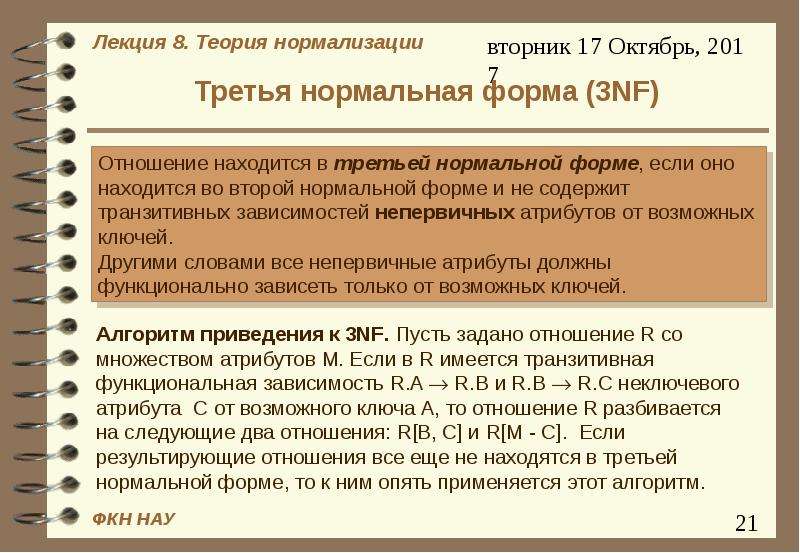

Слайд 21

Описание слайда:

Третья нормальная форма (3NF)

Слайд 22

Описание слайда:

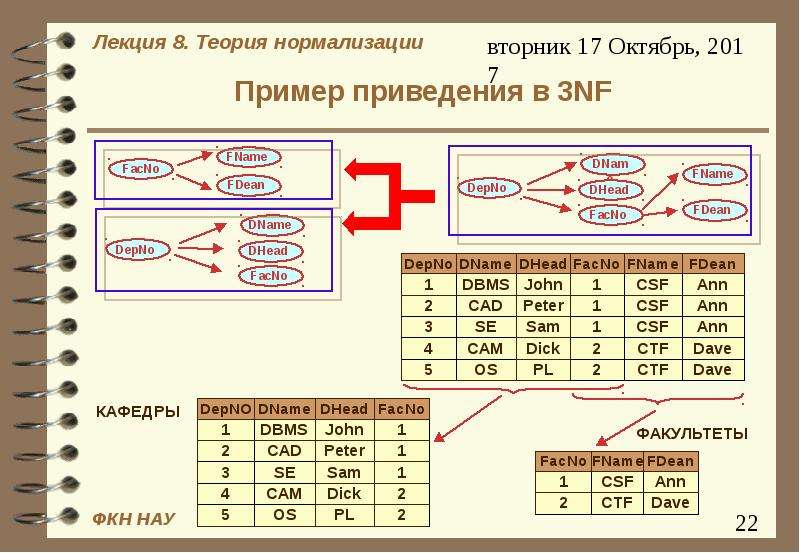

Пример приведения в 3NF

Слайд 23

Описание слайда:

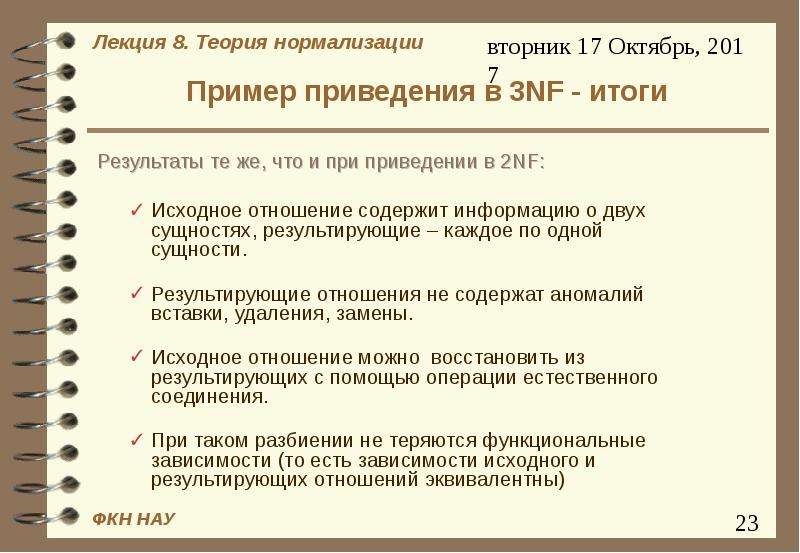

Пример приведения в 3NF - итоги Результаты те же, что и при приведении в 2NF: Исходное отношение содержит информацию о двух сущностях, результирующие – каждое по одной сущности. Результирующие отношения не содержат аномалий вставки, удаления, замены. Исходное отношение можно восстановить из результирующих с помощью операции естественного соединения. При таком разбиении не теряются функциональные зависимости (то есть зависимости исходного и результирующих отношений эквивалентны)

Слайд 24

Описание слайда:

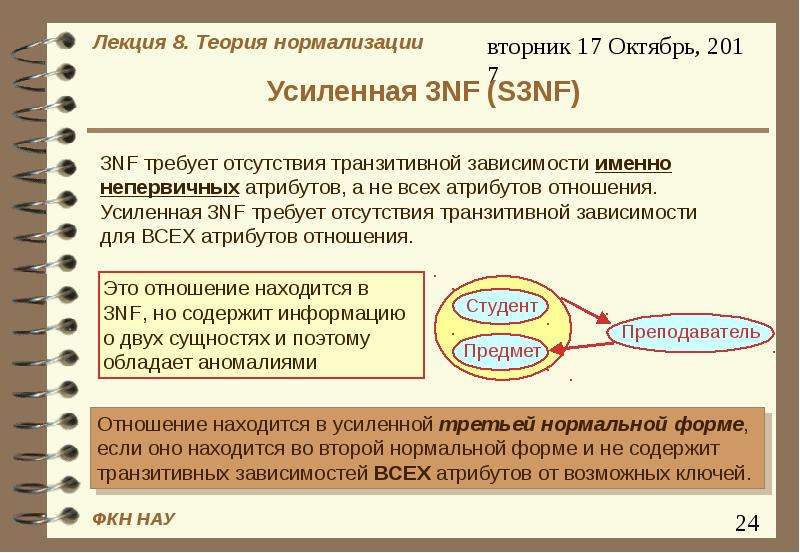

Усиленная 3NF (S3NF)

Слайд 25

Описание слайда:

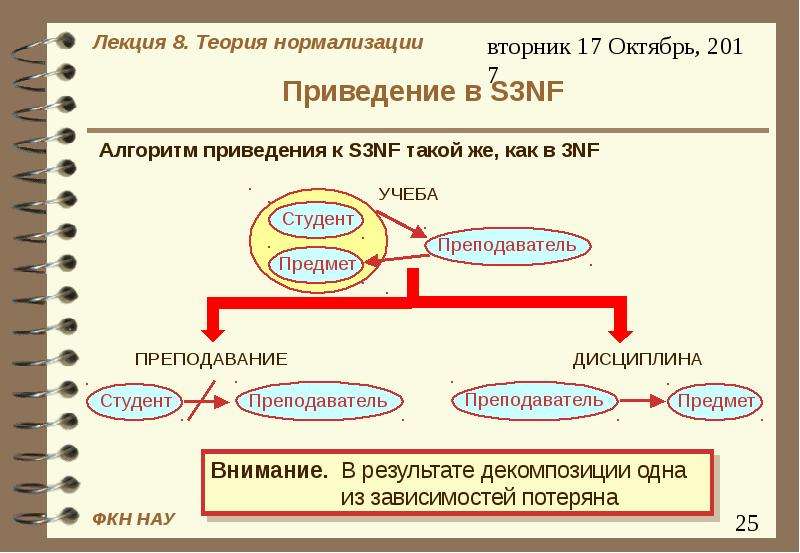

Приведение в S3NF

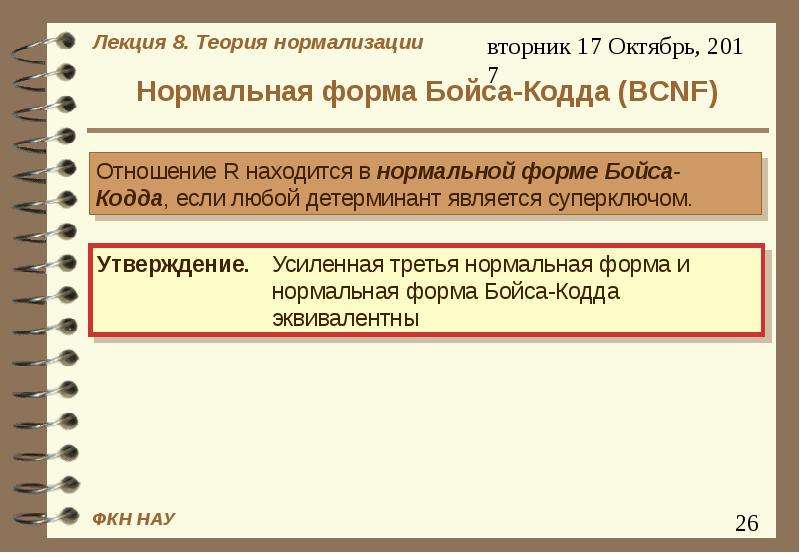

Слайд 26

Описание слайда:

Нормальная форма Бойса-Кодда (BCNF)

Слайд 27

Описание слайда:

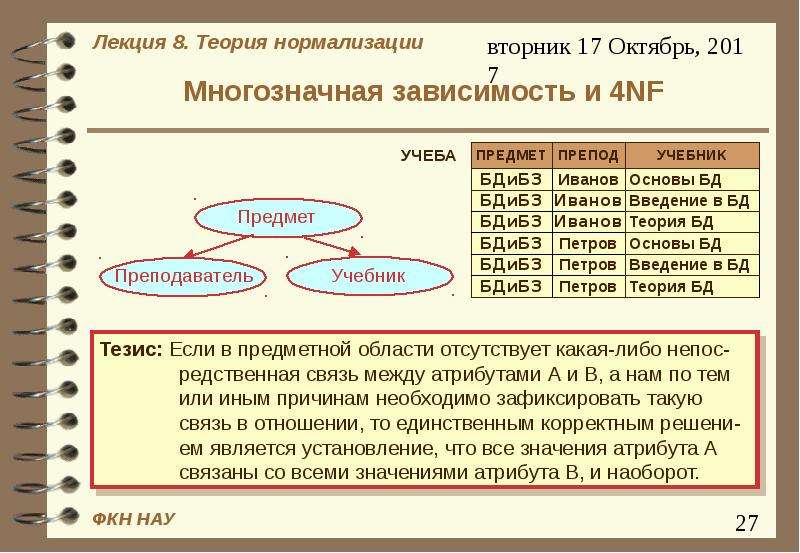

Многозначная зависимость и 4NF

Слайд 28

Описание слайда:

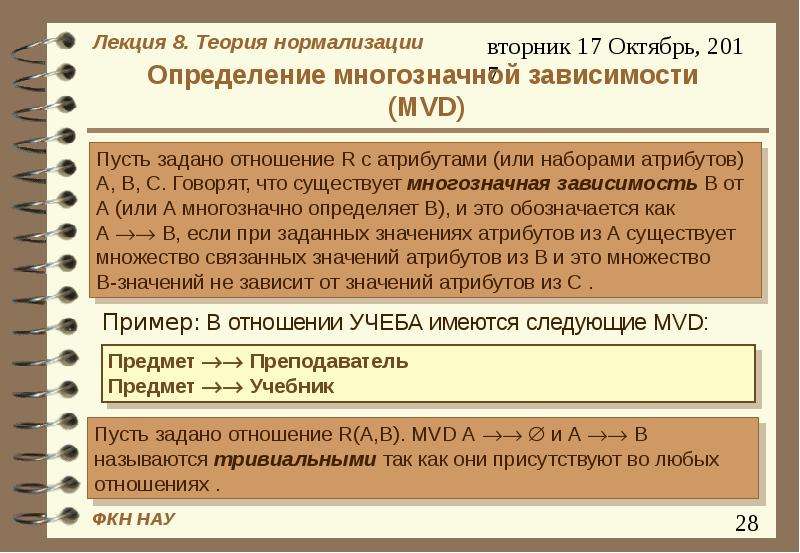

Определение многозначной зависимости (MVD)

Слайд 29

Описание слайда:

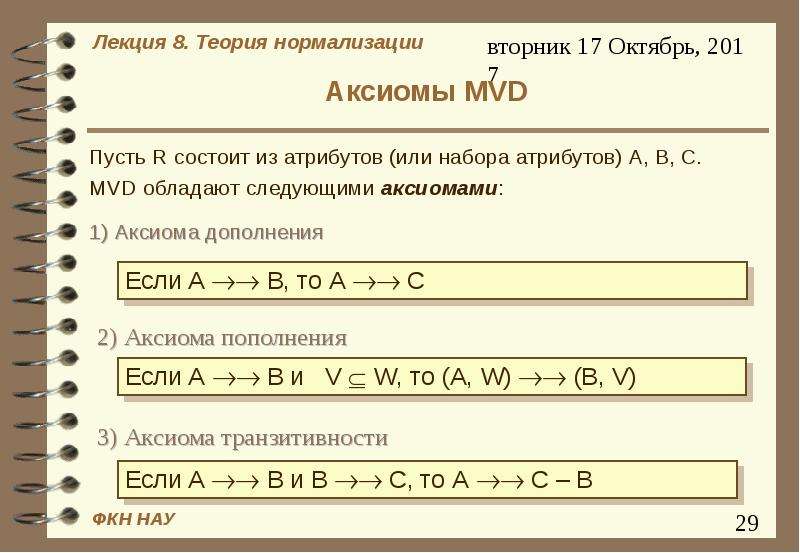

Аксиомы MVD

Слайд 30

Описание слайда:

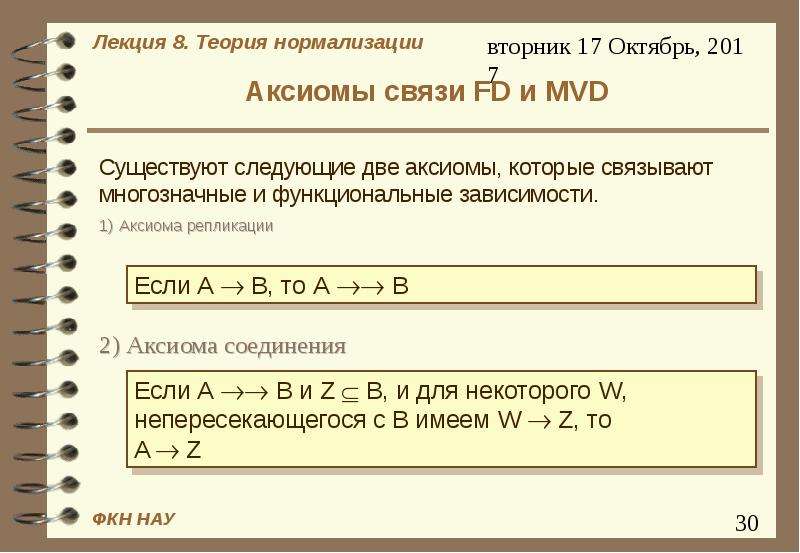

Аксиомы связи FD и MVD 1) Аксиома репликации

Слайд 31

Описание слайда:

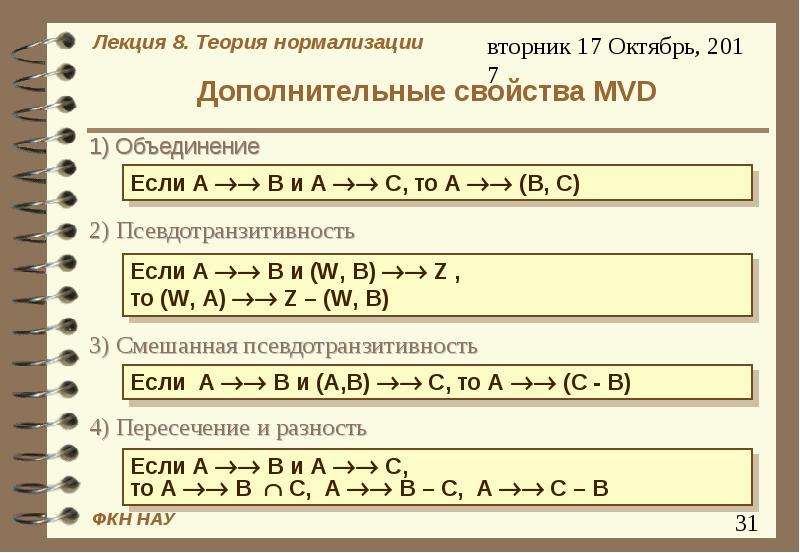

Дополнительные свойства MVD 1) Объединение

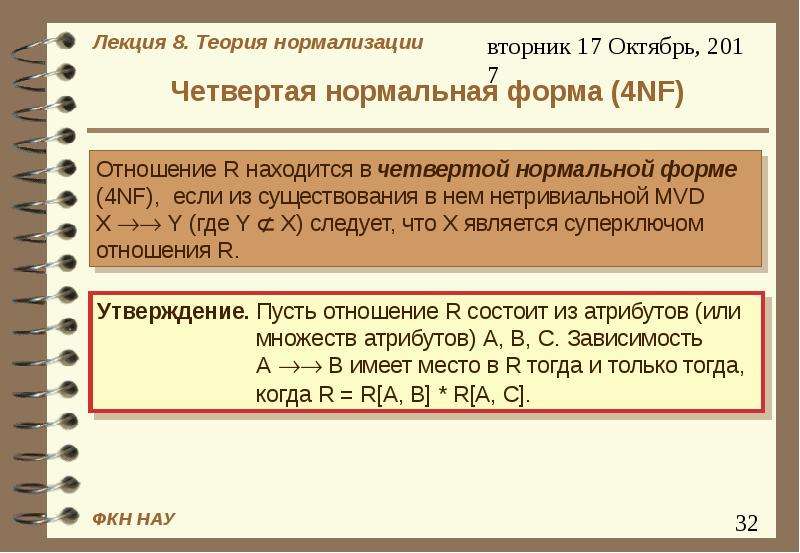

Слайд 32

Описание слайда:

Четвертая нормальная форма (4NF)

Слайд 33

Описание слайда:

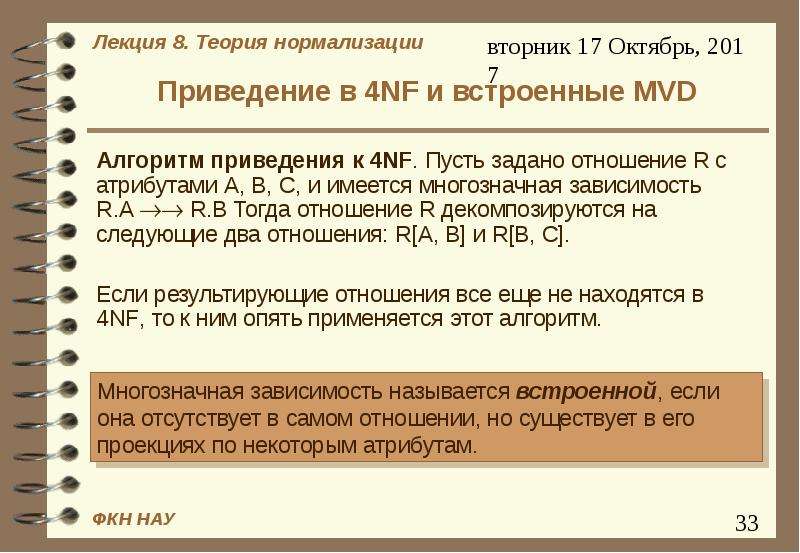

Приведение в 4NF и встроенные MVD Алгоритм приведения к 4NF. Пусть задано отношение R с атрибутами А, В, С, и имеется многозначная зависимость R.A  R.B Тогда отношение R декомпозируются на следующие два отношения: R[A, B] и R[B, С]. Если результирующие отношения все еще не находятся в 4NF, то к ним опять применяется этот алгоритм.

Слайд 34

Описание слайда:

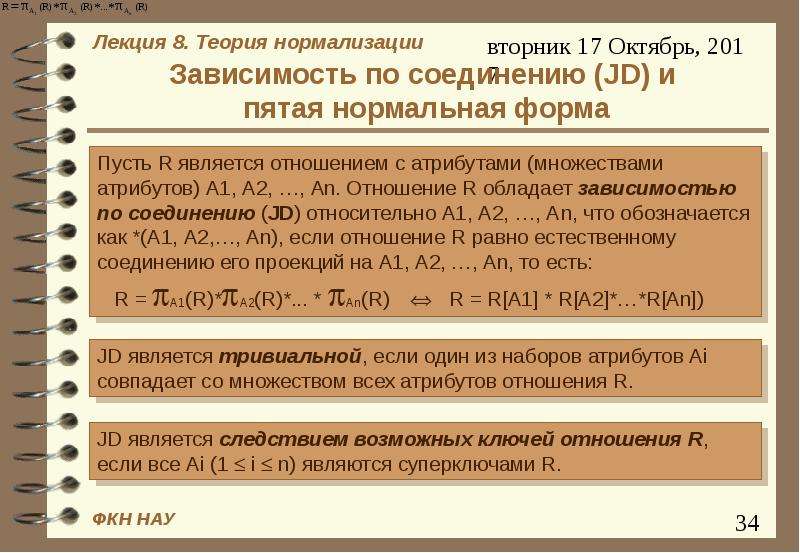

Зависимость по соединению (JD) и пятая нормальная форма

Слайд 35

Описание слайда:

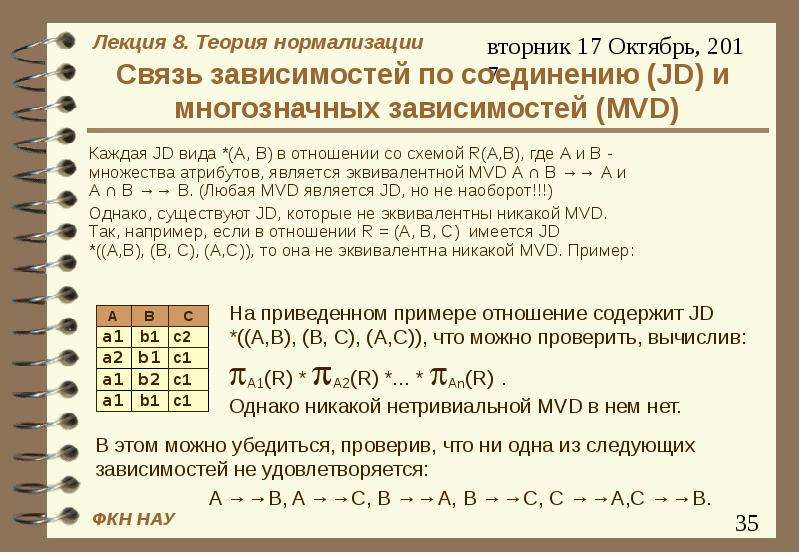

Связь зависимостей по соединению (JD) и многозначных зависимостей (MVD) Каждая JD вида *(A, B) в отношении со схемой R(A,B), где А и В - множества атрибутов, является эквивалентной MVD А ∩ В →→ А и А ∩ В →→ В. (Любая MVD является JD, но не наоборот!!!) Однако, существуют JD, которые не эквивалентны никакой MVD. Так, например, если в отношении R = (A, B, C) имеется JD *((A,B), (B, C), (A,C)), то она не эквивалентна никакой MVD. Пример:

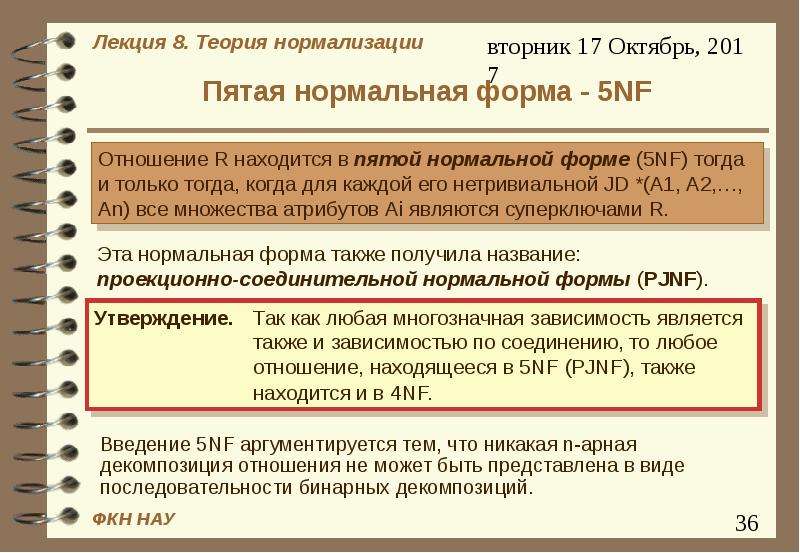

Слайд 36

Описание слайда:

Пятая нормальная форма - 5NF Введение 5NF аргументируется тем, что никакая n-арная декомпозиция отношения не может быть представлена в виде последовательности бинарных декомпозиций.

Слайд 37

Описание слайда:

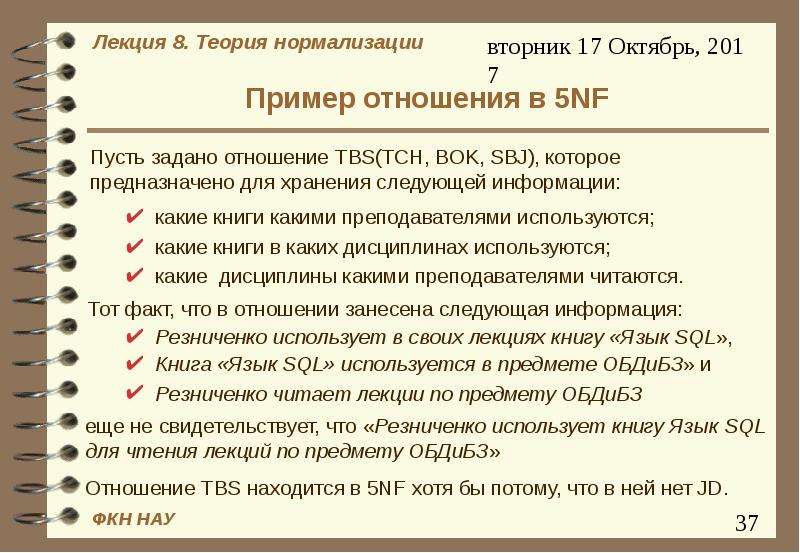

Пример отношения в 5NF

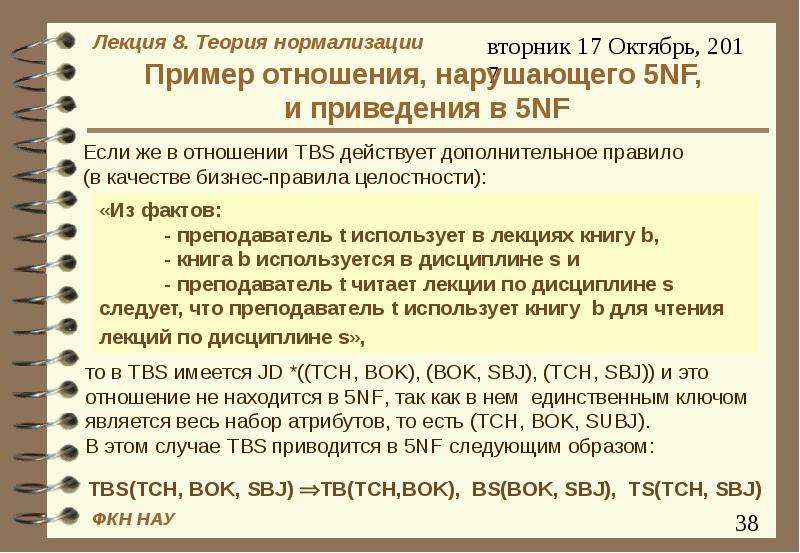

Слайд 38

Описание слайда:

Пример отношения, нарушающего 5NF, и приведения в 5NF

Слайд 39

Описание слайда:

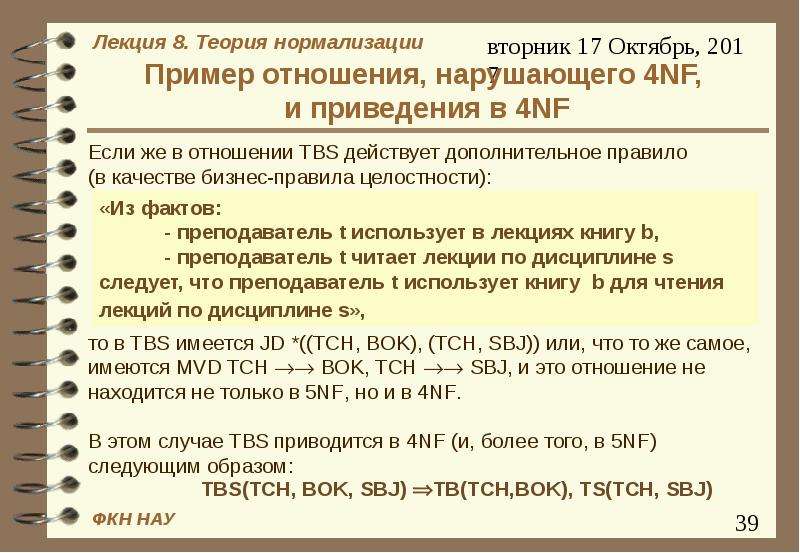

Пример отношения, нарушающего 4NF, и приведения в 4NF

Слайд 40

Описание слайда:

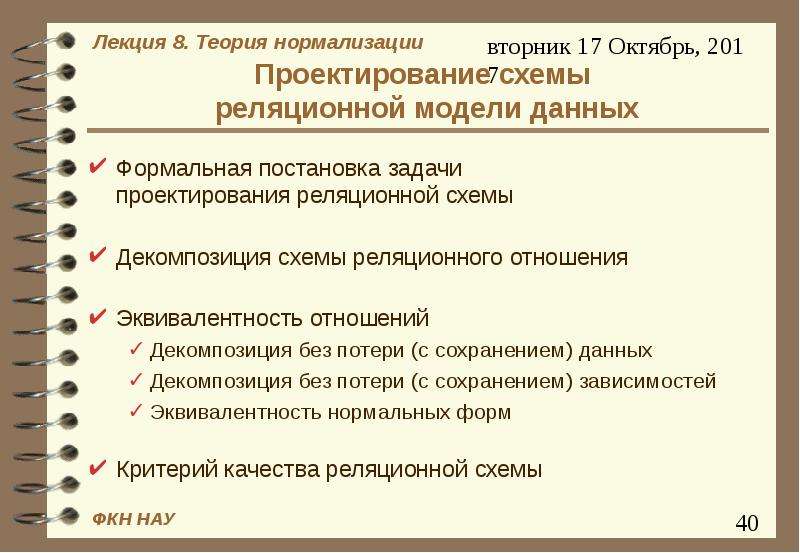

Проектирование схемы реляционной модели данных Формальная постановка задачи проектирования реляционной схемы Декомпозиция схемы реляционного отношения Эквивалентность отношений Декомпозиция без потери (с сохранением) данных Декомпозиция без потери (с сохранением) зависимостей Эквивалентность нормальных форм Критерий качества реляционной схемы

Слайд 41

Описание слайда:

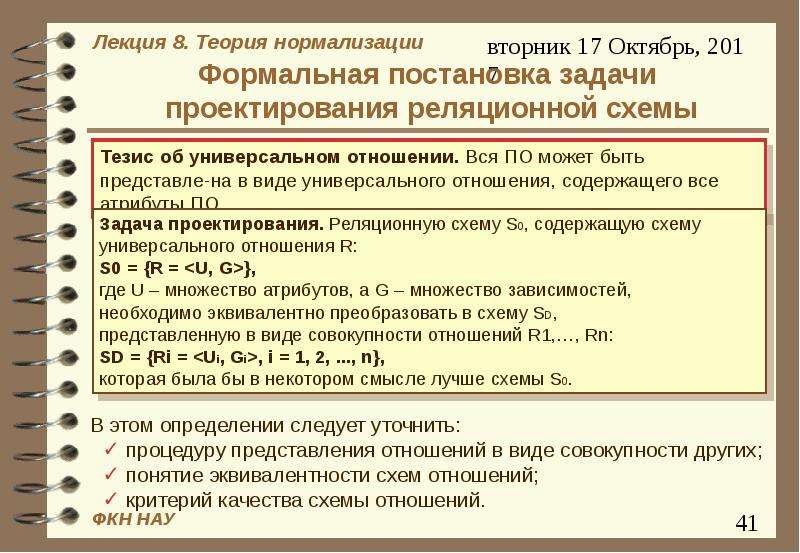

Формальная постановка задачи проектирования реляционной схемы В этом определении следует уточнить: процедуру представления отношений в виде совокупности других; понятие эквивалентности схем отношений; критерий качества схемы отношений.

Слайд 42

Описание слайда:

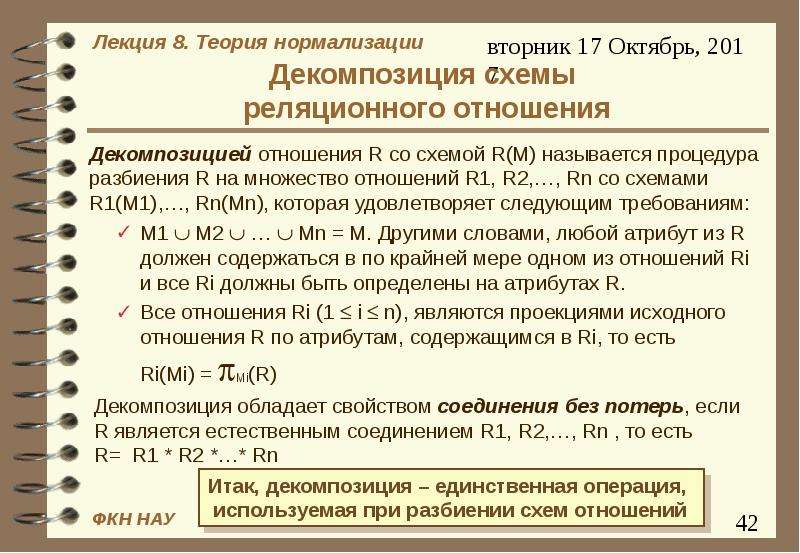

Декомпозиция схемы реляционного отношения Декомпозицией отношения R со схемой R(M) называется процедура разбиения R на множество отношений R1, R2,…, Rn со схемами R1(M1),…, Rn(Mn), которая удовлетворяет следующим требованиям: М1  М2  …  Мn = М. Другими словами, любой атрибут из R должен содержаться в по крайней мере одном из отношений Ri и все Ri должны быть определены на атрибутах R. Все отношения Ri (1  i  n), являются проекциями исходного отношения R по атрибутам, содержащимся в Ri, то есть Ri(Mi) = Mi(R)

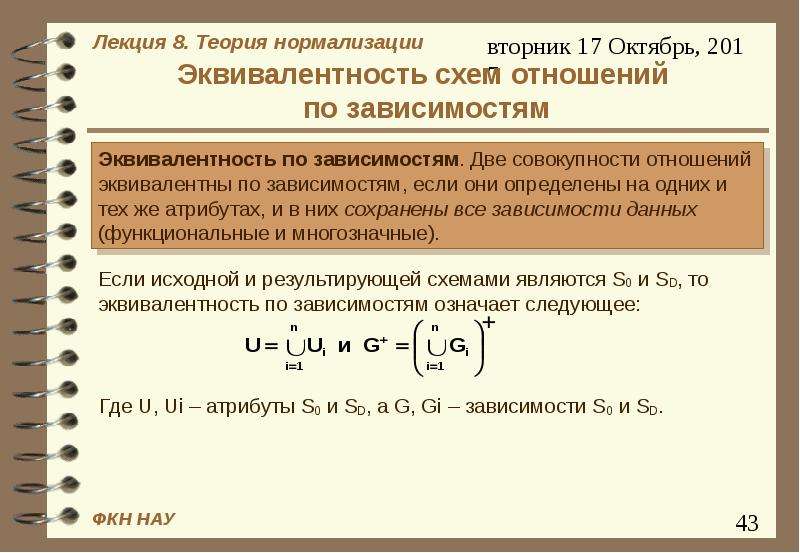

Слайд 43

Описание слайда:

Эквивалентность схем отношений по зависимостям

Слайд 44

Описание слайда:

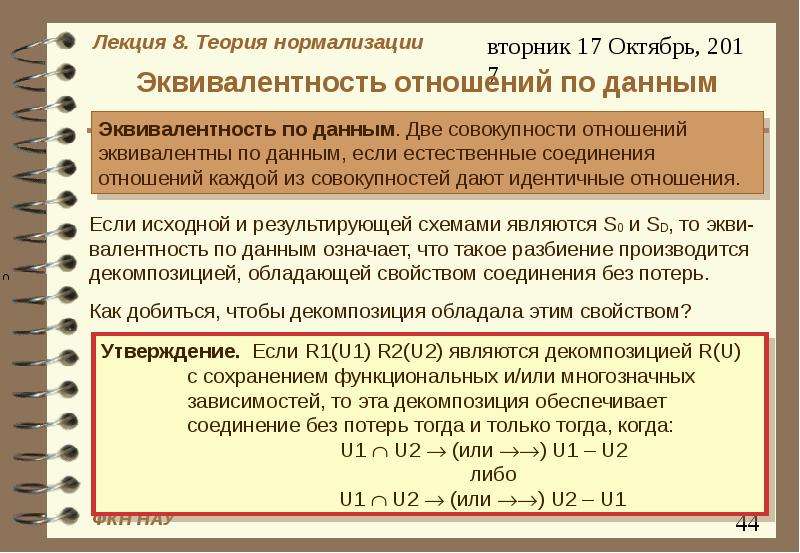

Эквивалентность отношений по данным

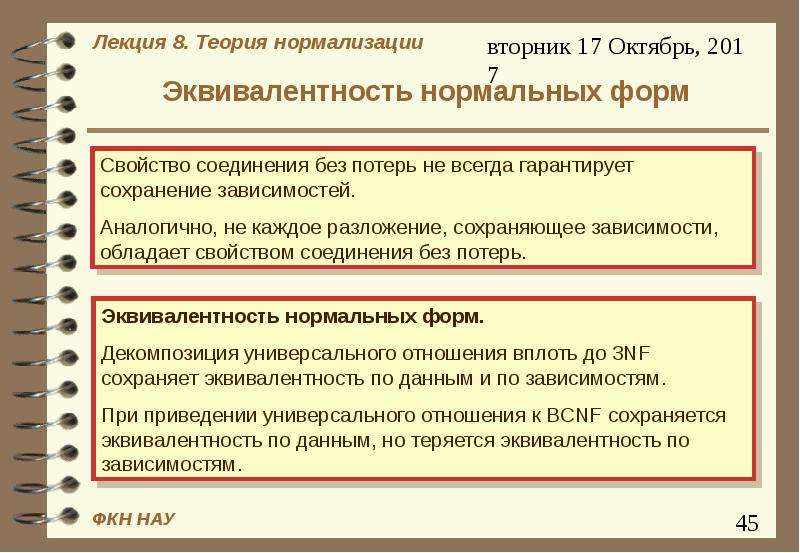

Слайд 45

Описание слайда:

Эквивалентность нормальных форм

Слайд 46

Описание слайда:

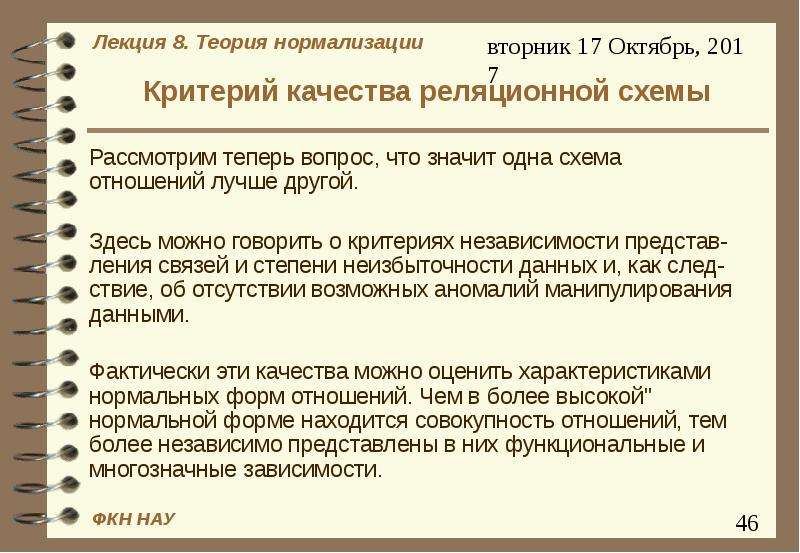

Критерий качества реляционной схемы Рассмотрим теперь вопрос, что значит одна схема отношений лучше другой. Здесь можно говорить о критериях независимости представ- ления связей и степени неизбыточности данных и, как след- ствие, об отсутствии возможных аномалий манипулирования данными. Фактически эти качества можно оценить характеристиками нормальных форм отношений. Чем в более высокой" нормальной форме находится совокупность отношений, тем более независимо представлены в них функциональные и многозначные зависимости.
