Слайды и текст этой презентации

Слайд 1

Описание слайда:

Правила оформления чертежей

Слайд 2

Описание слайда:

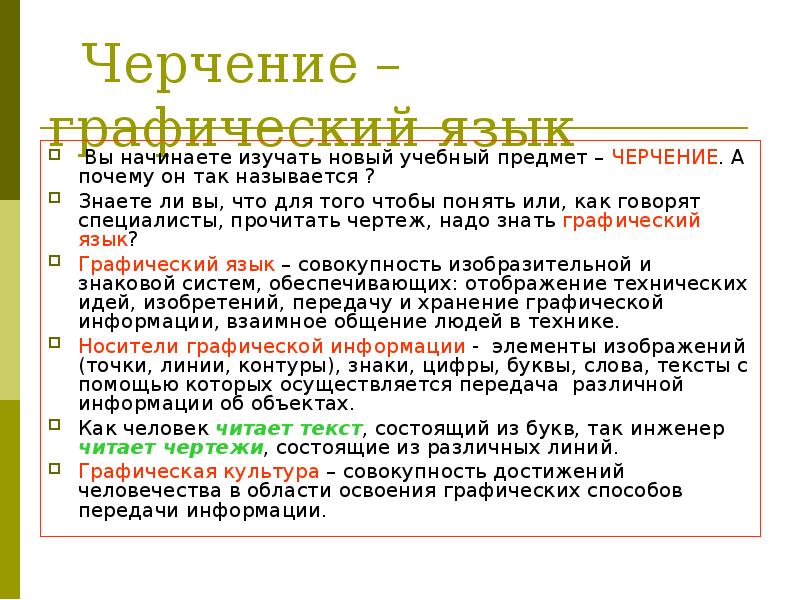

Черчение –графический язык Вы начинаете изучать новый учебный предмет – ЧЕРЧЕНИЕ. А почему он так называется ? Знаете ли вы, что для того чтобы понять или, как говорят специалисты, прочитать чертеж, надо знать графический язык? Графический язык – совокупность изобразительной и знаковой систем, обеспечивающих: отображение технических идей, изобретений, передачу и хранение графической информации, взаимное общение людей в технике. Носители графической информации - элементы изображений (точки, линии, контуры), знаки, цифры, буквы, слова, тексты с помощью которых осуществляется передача различной информации об объектах. Как человек читает текст, состоящий из букв, так инженер читает чертежи, состоящие из различных линий. Графическая культура – совокупность достижений человечества в области освоения графических способов передачи информации.

Слайд 3

Описание слайда:

Носители графической информации Чтобы быть грамотным человеком, надо освоить графический язык и научиться самим передавать свои технические замыслы на бумаге. «Чертеж – это язык, необходимый инженеру, создающему какой-либо проект, а также всем тем, кто должен руководить его осуществлением, и, наконец, мастерам, которые должны сами изготовлять различные части» - Гаспар Монж, (1746-1818) французский ученый и инженер. Русский ученый Валериан Иванович Курдюмов (1853-1904) продолжил эту мысль Г.Монжа: «Если чертеж является языком техники, одинаково понятным всем образованным народам, то начертательная геометрия служит грамматикой этого мирового языка, так как она учит нас правильно читать чужие и излагать на нем наши собственные мысли, пользуясь в качестве слов одними только линиями и точками как элементами всякого изображения»

Слайд 4

Описание слайда:

Правила оформления чертежа А для того, чтобы научиться этому языку, надо внимательно прочитать, понять и запомнить основные правила оформления чертежа. Правила выполнения чертежа едины для всех стран мира. Поэтому все чертежи, в какой бы стране они не выполнялись, понятны всем: по ним строят жилые дома и заводы, мосты, изготавливают детали для станков, машин, самолетов и т.д. По чертежам на производстве собирают готовые изделия –велосипеды и космические корабли, часы и подводные лодки.

Слайд 5

Описание слайда:

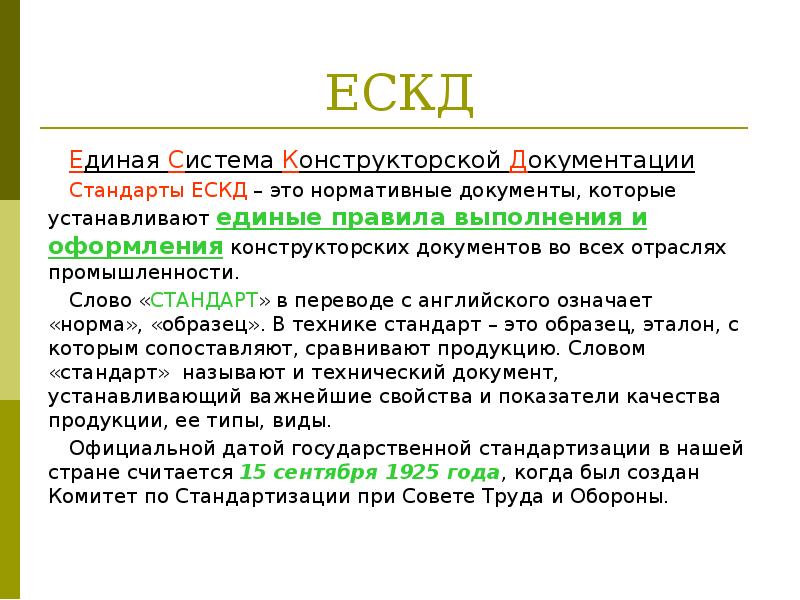

ЕСКД Единая Система Конструкторской Документации Стандарты ЕСКД – это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. Слово «СТАНДАРТ» в переводе с английского означает «норма», «образец». В технике стандарт – это образец, эталон, с которым сопоставляют, сравнивают продукцию. Словом «стандарт» называют и технический документ, устанавливающий важнейшие свойства и показатели качества продукции, ее типы, виды. Официальной датой государственной стандартизации в нашей стране считается 15 сентября 1925 года, когда был создан Комитет по Стандартизации при Совете Труда и Обороны.

Слайд 6

Описание слайда:

ГОСТ Государственные Отраслевые СТандарты (ГОСТ) обязательны для всех предприятий и отдельных лиц. ГОСТ 2.301 – 68 – ФОРМАТЫ 2 – группа правил 301 – регистрационный номер 68 - год утверждения ГОСТ 2.104 – 68 – ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА (РАМКА) ГОСТ 2.303 – 68 – ЛИНИИ ЧЕРТЕЖА ГОСТ 2.304 – 81 - ЧЕРТЕЖНЫЙ ШРИФТ ГОСТ 2.307 – 68 – ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ ГОСТ 2.302 – 68 - МАСШТАБ

Слайд 7

Описание слайда:

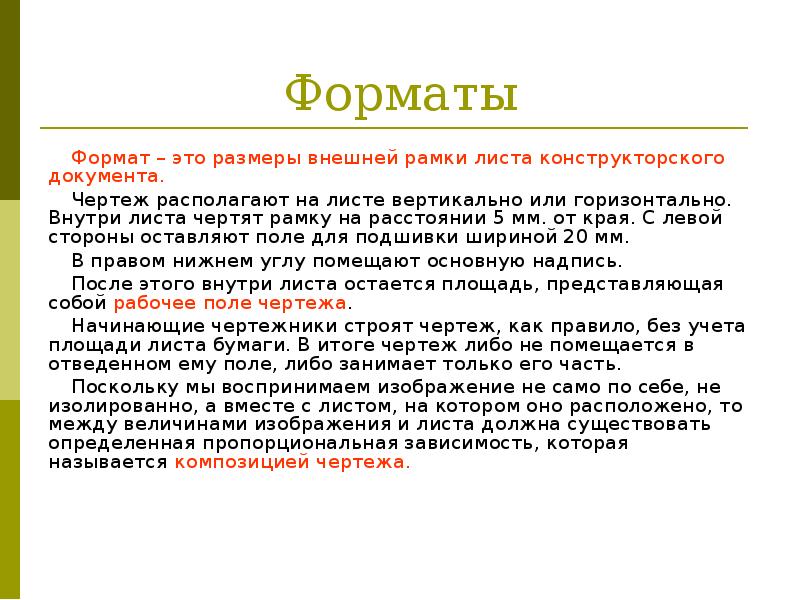

Форматы Формат – это размеры внешней рамки листа конструкторского документа. Чертеж располагают на листе вертикально или горизонтально. Внутри листа чертят рамку на расстоянии 5 мм. от края. С левой стороны оставляют поле для подшивки шириной 20 мм. В правом нижнем углу помещают основную надпись. После этого внутри листа остается площадь, представляющая собой рабочее поле чертежа. Начинающие чертежники строят чертеж, как правило, без учета площади листа бумаги. В итоге чертеж либо не помещается в отведенном ему поле, либо занимает только его часть. Поскольку мы воспринимаем изображение не само по себе, не изолированно, а вместе с листом, на котором оно расположено, то между величинами изображения и листа должна существовать определенная пропорциональная зависимость, которая называется композицией чертежа.

Слайд 8

Описание слайда:

Форматы В школе используют формат А4. Его размеры – 297х210 мм.

Слайд 9

Описание слайда:

Различные форматы Как вы думаете, почему формат выражен «такими сложными цифрами»? Ответ один – не нарушить подобия, чтобы размеры вновь полученного листа имели такие же отношения, как стороны исходного. Это позволяет экономить чертежную бумагу, легко комплектовать и брошюровать чертежи, создает удобство их хранения.

Слайд 10

Описание слайда:

Основная надпись На чертежах в правом нижнем углу располагают основную надпись. Форму, размеры и содержание её устанавливает стандарт. Рамку и графы основной надписи выполняют сплошной толстой линией.

Слайд 11

Описание слайда:

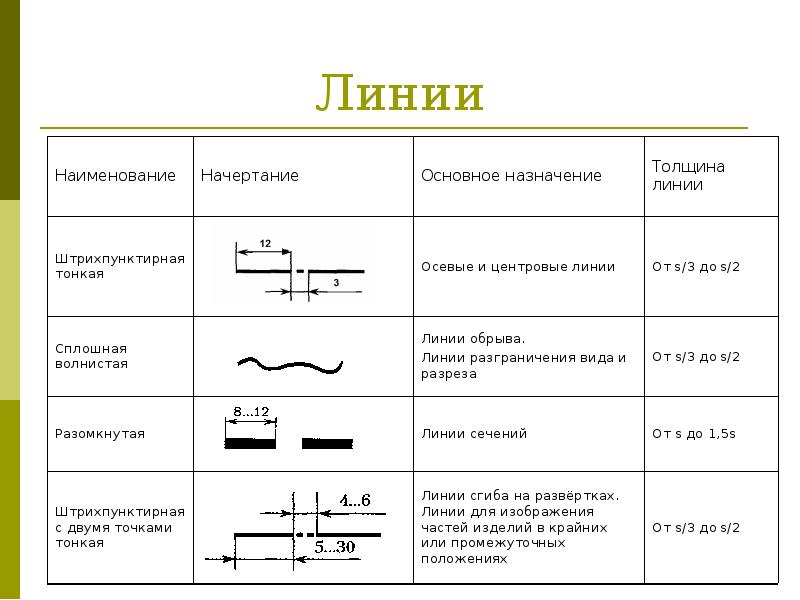

Линии При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.

Слайд 12

Описание слайда:

Линии

Слайд 13

Описание слайда:

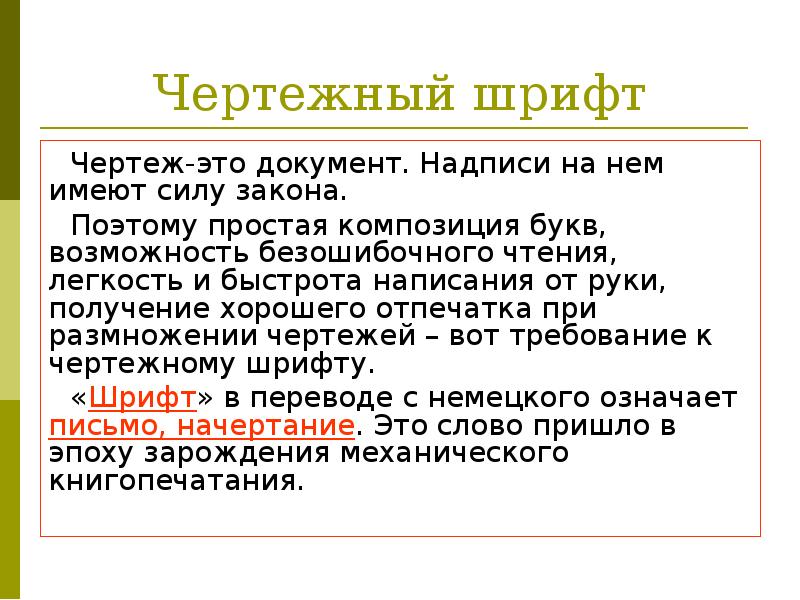

Чертежный шрифт Чертеж-это документ. Надписи на нем имеют силу закона. Поэтому простая композиция букв, возможность безошибочного чтения, легкость и быстрота написания от руки, получение хорошего отпечатка при размножении чертежей – вот требование к чертежному шрифту. «Шрифт» в переводе с немецкого означает письмо, начертание. Это слово пришло в эпоху зарождения механического книгопечатания.

Слайд 14

Описание слайда:

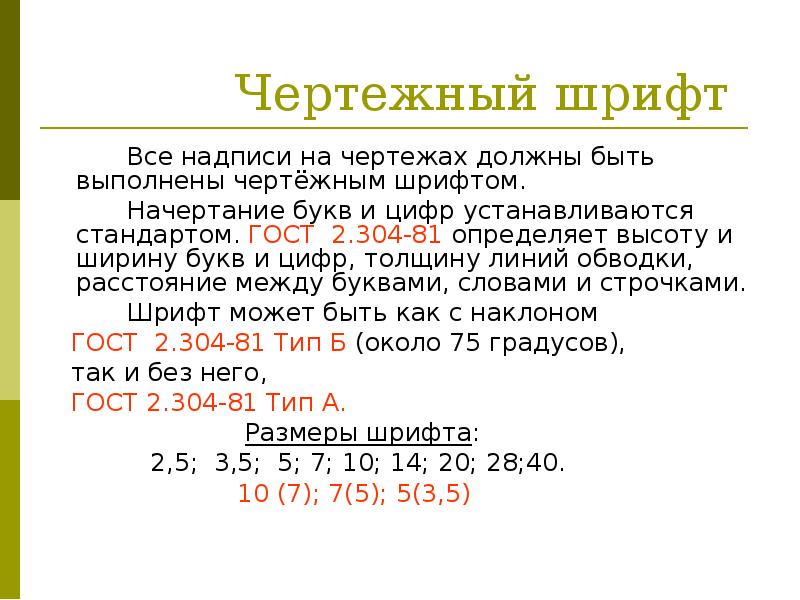

Чертежный шрифт Все надписи на чертежах должны быть выполнены чертёжным шрифтом. Начертание букв и цифр устанавливаются стандартом. ГОСТ 2.304-81 определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками. Шрифт может быть как с наклоном ГОСТ 2.304-81 Тип Б (около 75 градусов), так и без него, ГОСТ 2.304-81 Тип А. Размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28;40. 10 (7); 7(5); 5(3,5)

Слайд 15

Описание слайда:

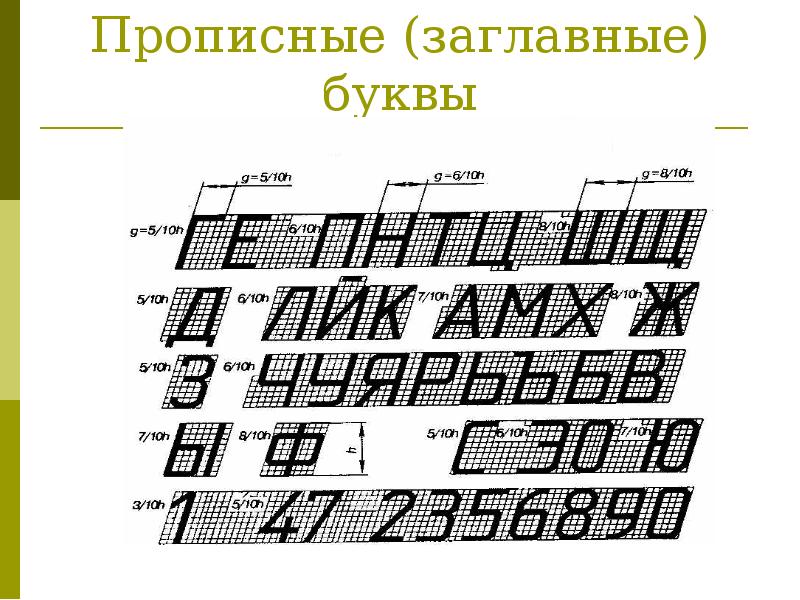

Прописные (заглавные) буквы

Слайд 16

Описание слайда:

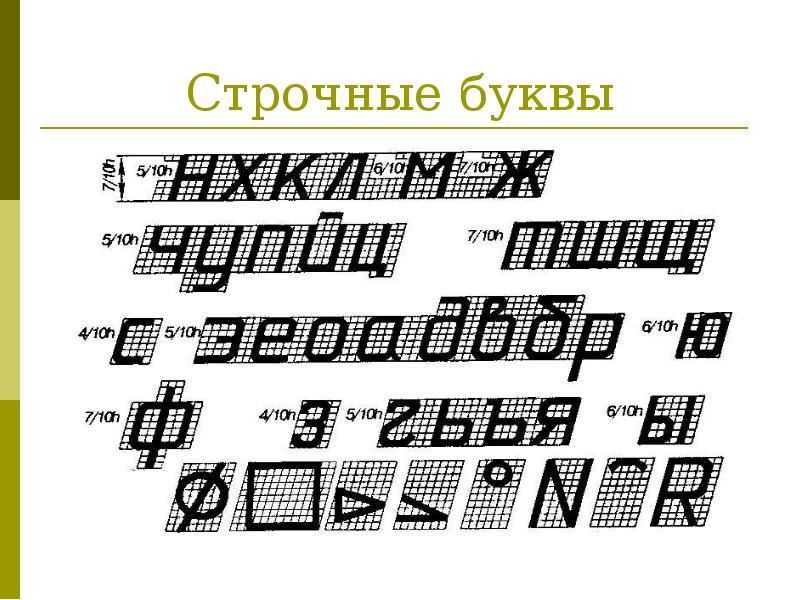

Строчные буквы

Слайд 17

Описание слайда:

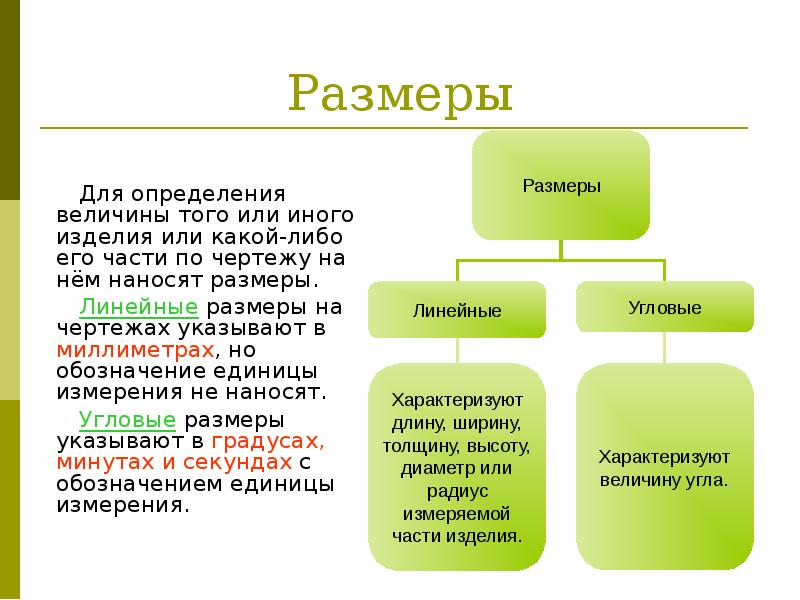

Размеры Для определения величины того или иного изделия или какой-либо его части по чертежу на нём наносят размеры. Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Слайд 18

Описание слайда:

Размеры подразделяются на: - ГАБАРИТНЫЕ –наибольшие размеры по длине, высоте, ширине. - РАЗМЕРЫ ЭЛЕМЕНТОВ – размеры величины вырезов, выступов, пазов. - КООРДИНИРУЮЩИЕ РАЗМЕРЫ- размеры, показывающие расположение элементов относительно контура детали и друг друга.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

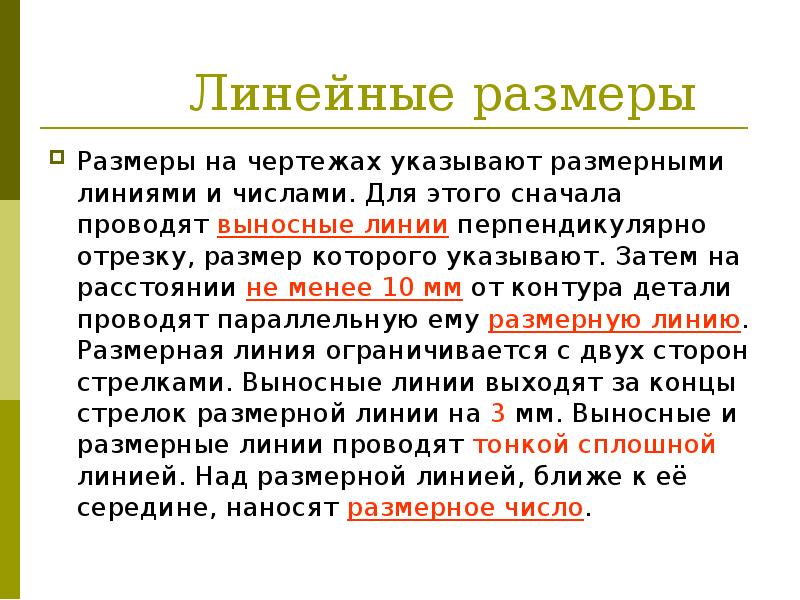

Линейные размеры Размеры на чертежах указывают размерными линиями и числами. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают. Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы стрелок размерной линии на 3 мм. Выносные и размерные линии проводят тонкой сплошной линией. Над размерной линией, ближе к её середине, наносят размерное число.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Правила нанесения размеров Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

Слайд 23

Описание слайда:

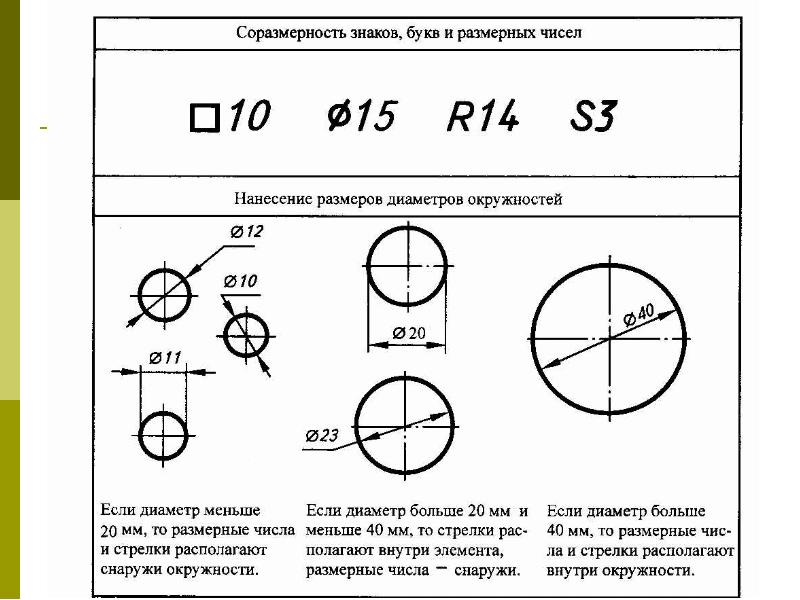

Соразмерность знаков, букв и размерных чисел. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак . При этом высота знака равна высоте цифр. Если деталь имеет несколько одинаковых элементов, то на чертеже наносят размер лишь одного из них с указанием количества. Например, запись «3 отв. 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

Слайд 24

Описание слайда:

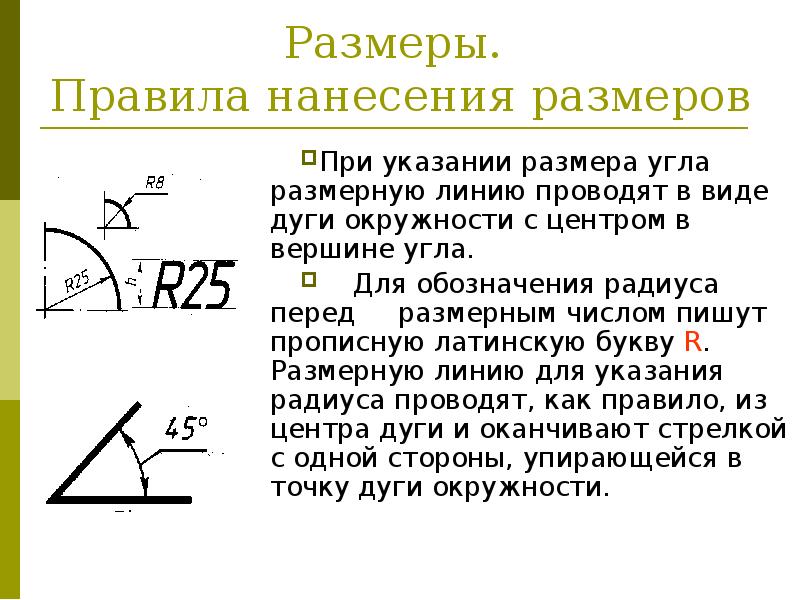

Размеры. Правила нанесения размеров При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R. Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Размеры. Правила нанесения размеров При изображении плоских деталей в одной проекции толщина детали указывают так (обратите внимание что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква S): Допускается подобным образом указывать и длину детали , но перед размерным числом в этом случае пишут латинскую букву l

Слайд 28

Описание слайда:

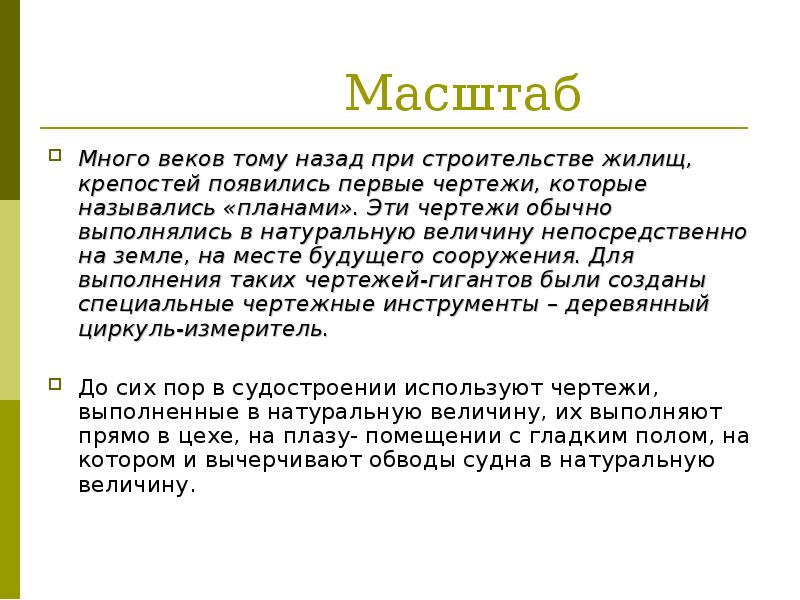

Масштаб Много веков тому назад при строительстве жилищ, крепостей появились первые чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. Для выполнения таких чертежей-гигантов были созданы специальные чертежные инструменты – деревянный циркуль-измеритель. До сих пор в судостроении используют чертежи, выполненные в натуральную величину, их выполняют прямо в цехе, на плазу- помещении с гладким полом, на котором и вычерчивают обводы судна в натуральную величину.

Слайд 29

Описание слайда:

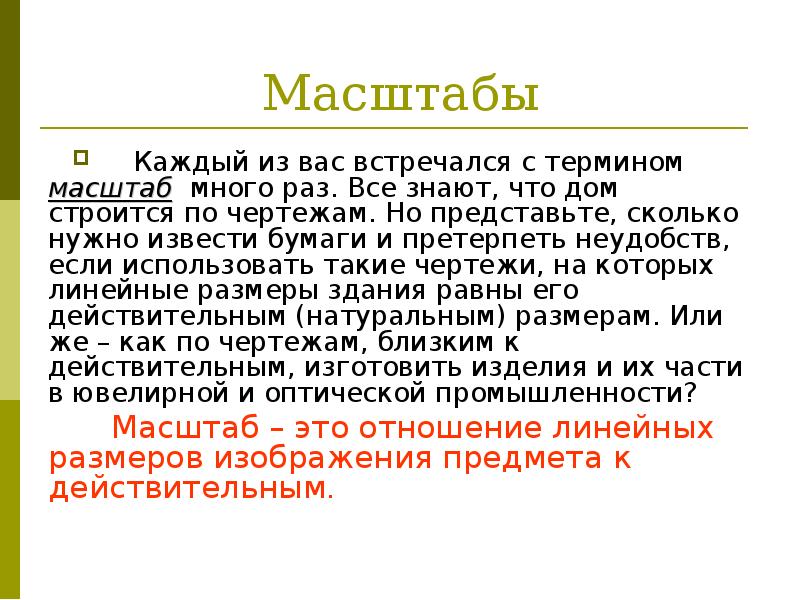

Масштабы Каждый из вас встречался с термином масштаб много раз. Все знают, что дом строится по чертежам. Но представьте, сколько нужно извести бумаги и претерпеть неудобств, если использовать такие чертежи, на которых линейные размеры здания равны его действительным (натуральным) размерам. Или же – как по чертежам, близким к действительным, изготовить изделия и их части в ювелирной и оптической промышленности? Масштаб – это отношение линейных размеров изображения предмета к действительным.

Слайд 30

Описание слайда:

Масштабы Масштаб уменьшения – 1:2, 1: 2,5; 1:10, 1:100 и др. Натуральная величина – 1:1 Масштаб увеличения – 2:1, 3:1, 10:1, 100:1 и др. При изменении масштаба размеры на чертеже наносят действительные, т. е. те, которые деталь имеет в натуре. Угловые размеры при уменьшении или увеличении изображения не меняются.

Слайд 31

Описание слайда:

Масштаб Стандарт 2.302-68 устанавливает масштабы изображений на чертежах всех отраслей промышленности и строительства. При этом в машиностроении нередко используют масштаб натуральной величины (1:1), в строительстве и архитектуре – масштабы уменьшения (1:100), в оптике и приборостроении – масштабы увеличения (50:1). Догадались почему?
