Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Ядерный магнитный резонанс. (Лекция 8). Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Ядерный магнитный резонанс ЯМР

Слайд 2

Описание слайда:

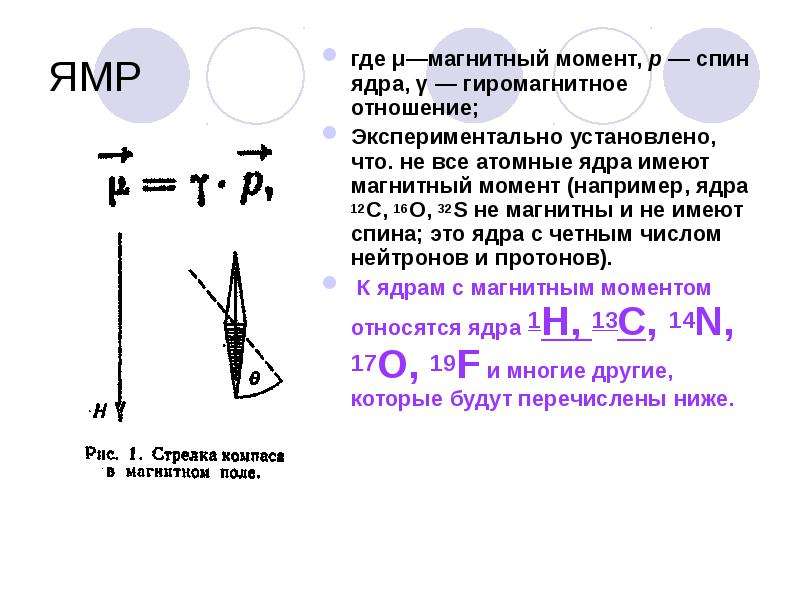

ЯМР где μ—магнитный момент, р — спин ядра, γ — гиромагнитное отношение; Экспериментально установлено, что. не все атомные ядра имеют магнитный момент (например, ядра 12С, 16O, 32S не магнитны и не имеют спина; это ядра с четным числом нейтронов и протонов). К ядрам с магнитным моментом относятся ядра 1Н, 13С, 14N, 17О, 19F и многие другие, которые будут перечислены ниже.

Слайд 3

Описание слайда:

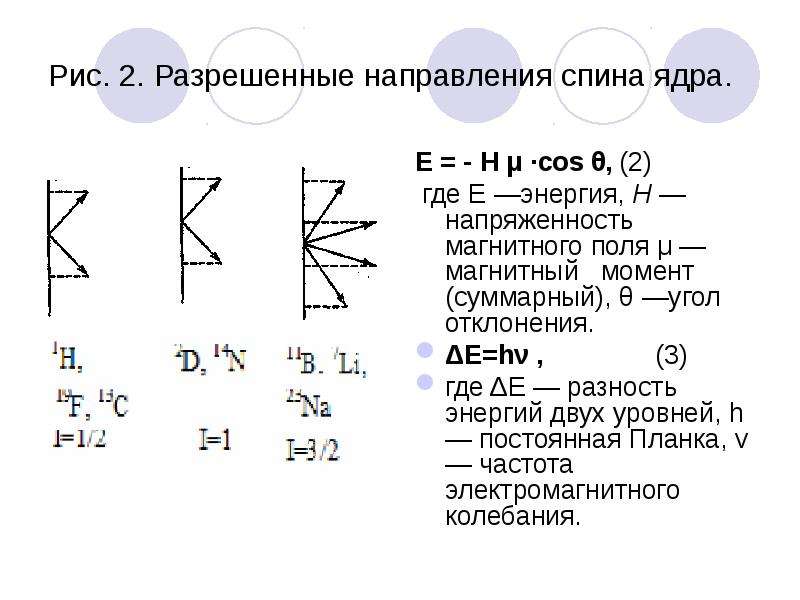

Рис. 2. Разрешенные направления спина ядра. E = - H μ ·cos θ, (2) где E —энергия, Н — напряженность магнитного поля μ —магнитный момент (суммарный), θ —угол отклонения. ΔE=hν , (3) где ΔE — разность энергий двух уровней, h — постоянная Планка, v — частота электромагнитного колебания.

Слайд 4

Описание слайда:

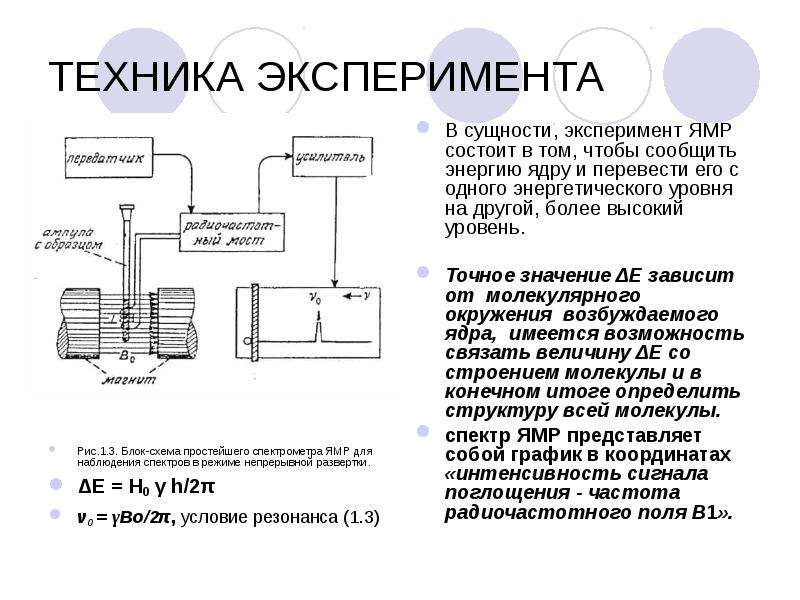

ТЕХНИКА ЭКСПЕРИМЕНТА Рис.1.3. Блок-схема простейшего спектрометра ЯМР для наблюдения спектров в режиме непрерывной развертки. ΔЕ = Н0 γ h/2π ν0 = γВо/2π, условие резонанса (1.3)

Слайд 5

Описание слайда:

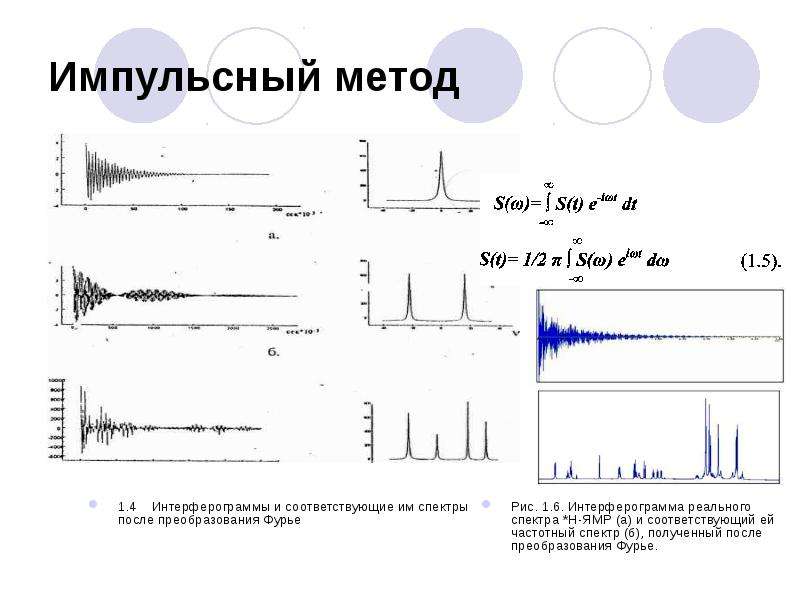

Импульсный метод 1.4 Интерферограммы и соответствующие им спектры после преобразования Фурье

Слайд 6

Описание слайда:

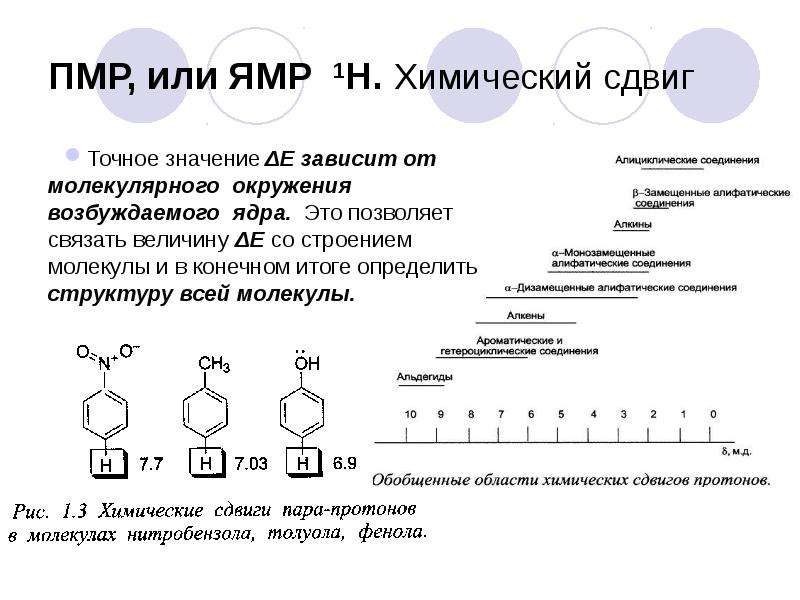

ПМР, или ЯМР 1Н. Химический сдвиг Точное значение ΔЕ зависит от молекулярного окружения возбуждаемого ядра. Это позволяет связать величину ΔЕ со строением молекулы и в конечном итоге определить структуру всей молекулы.

Слайд 7

Описание слайда:

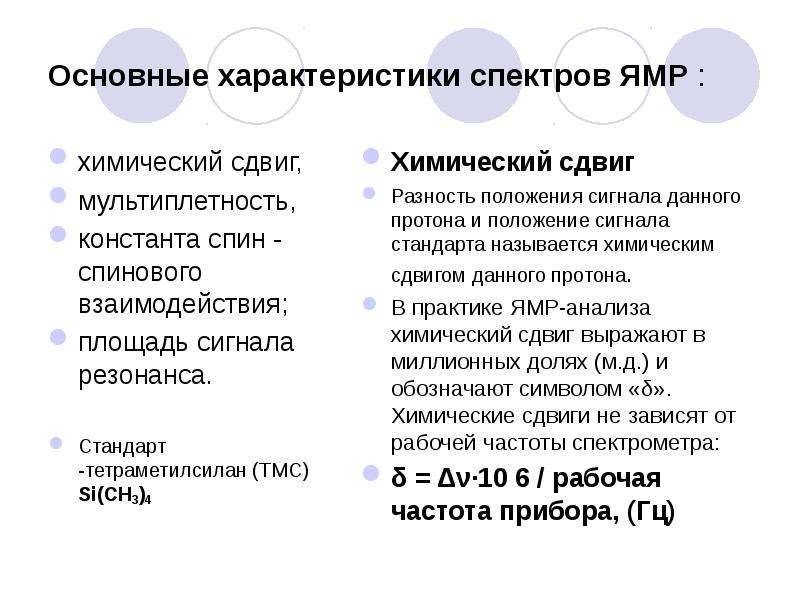

Основные характеристики спектров ЯМР : химический сдвиг, мультиплетность, константа спин - спинового взаимодействия; площадь сигнала резонанса. Стандарт -тетраметилсилан (ТМС) Si(CH3)4

Слайд 8

Описание слайда:

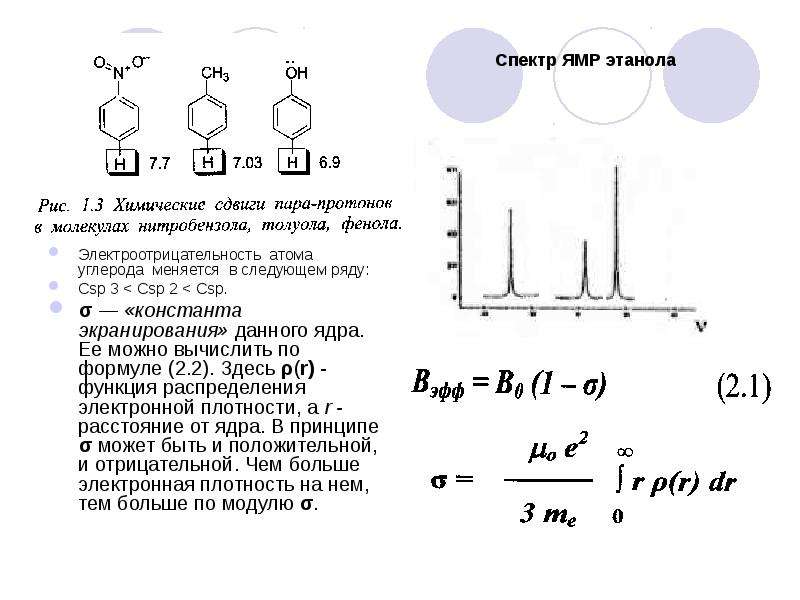

Спектр ЯМР этанола Электроотрицательность атома углерода меняется в следующем ряду: Сsp 3 < Csp 2 < Csp. σ — «константа экранирования» данного ядра. Ее можно вычислить по формуле (2.2). Здесь ρ(r) - функция распределения электронной плотности, а r - расстояние от ядра. В принципе σ может быть и положительной, и отрицательной. Чем больше электронная плотность на нем, тем больше по модулю σ.

Слайд 9

Описание слайда:

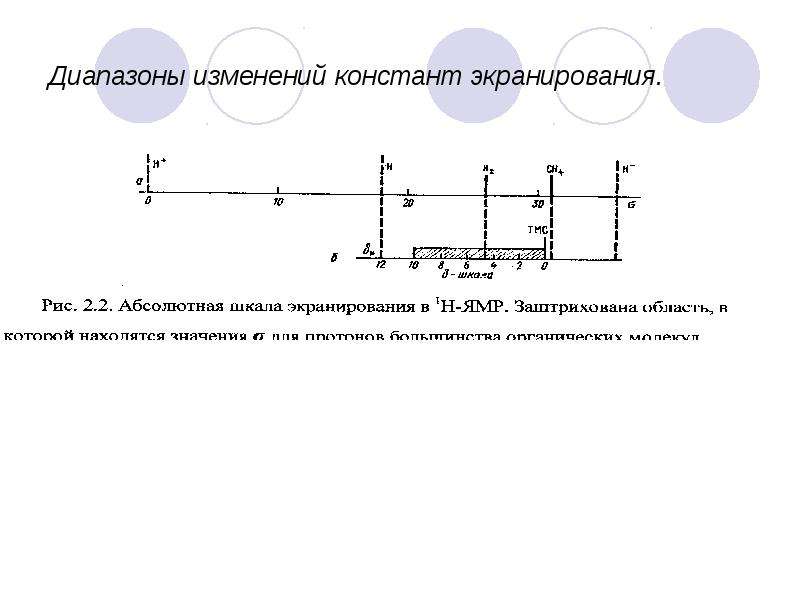

Диапазоны изменений констант экранирования.

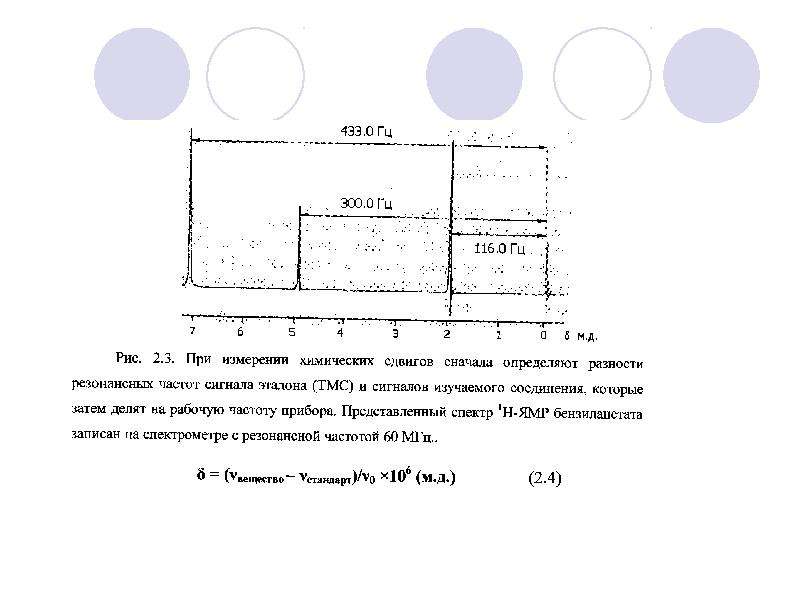

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

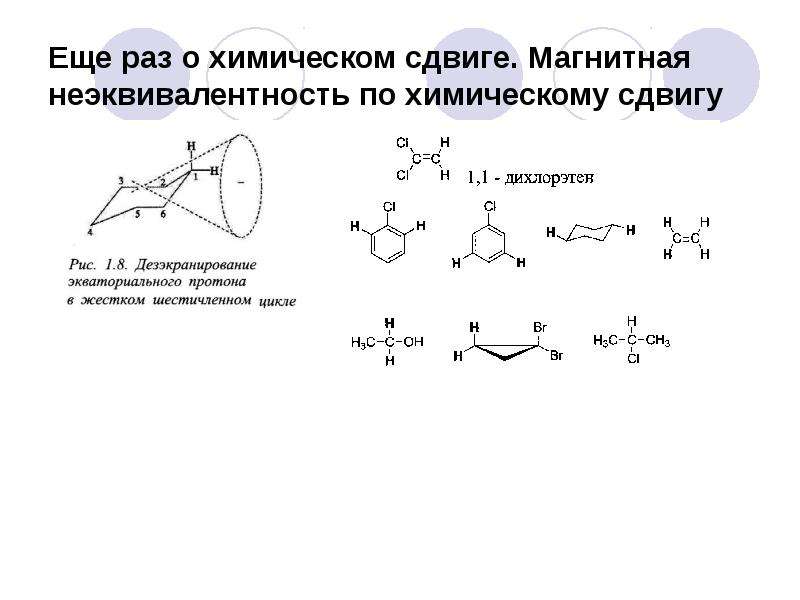

Эффект диамагнитной анизотропии - экранирование или дезэкранирование ядра в зависимости от ориентации молекулы по отношению к внешнему магнитному полю. 1.7 Химические сдвиги протонов аннулена
