Слайд 1

Описание слайда:

Лекция 16 Оптические измерения

Слайд 2

Описание слайда:

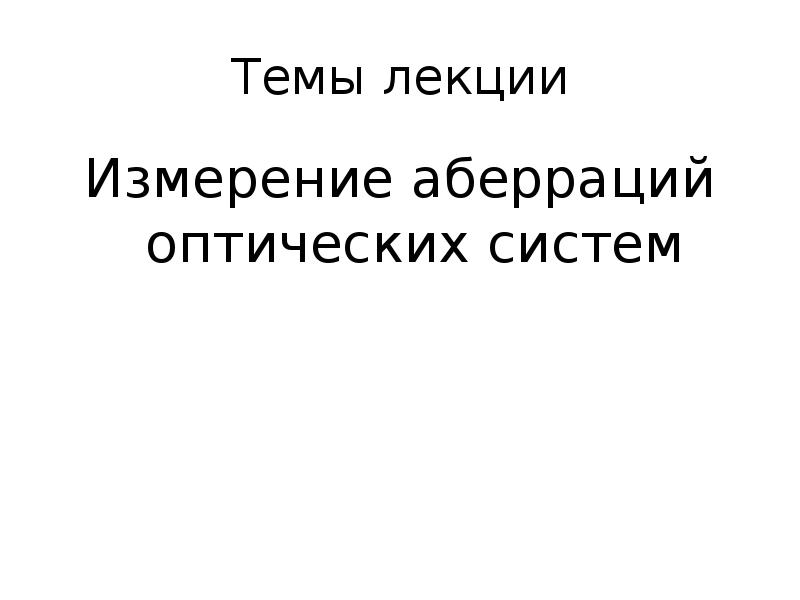

Темы лекции Измерение аберраций оптических систем

Слайд 3

Описание слайда:

Зачем нужно контролировать аберрации? Чтобы зрительная труба (в составе буссоли, прицела, нивелира, теодолита) могла выполнять своё назначение – рассматривать удалённые предметы. Чтобы микроскоп (в составе измерительного микроскопа) мог служить средством измерений. Чтобы фотообъектив мог использовать разрешающую способность плёнки, видикона или ПЗС-матрицы. Обязательный этап при испытаниях оптической системы, изготовленной впервые!

Слайд 4

Описание слайда:

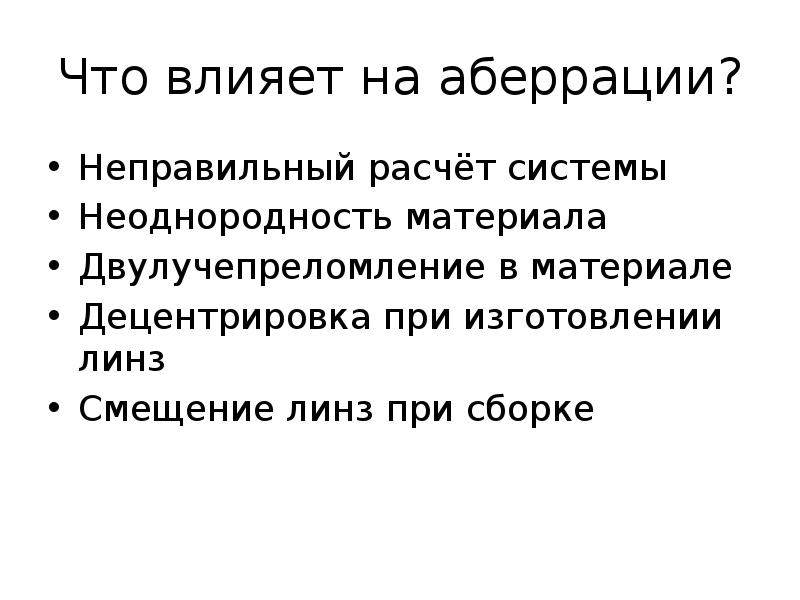

Что влияет на аберрации? Неправильный расчёт системы Неоднородность материала Двулучепреломление в материале Децентрировка при изготовлении линз Смещение линз при сборке

Слайд 5

Описание слайда:

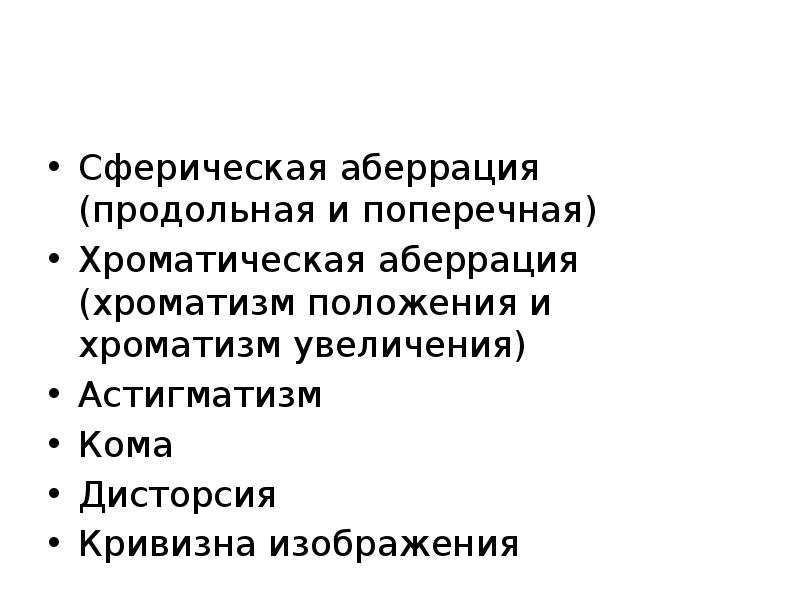

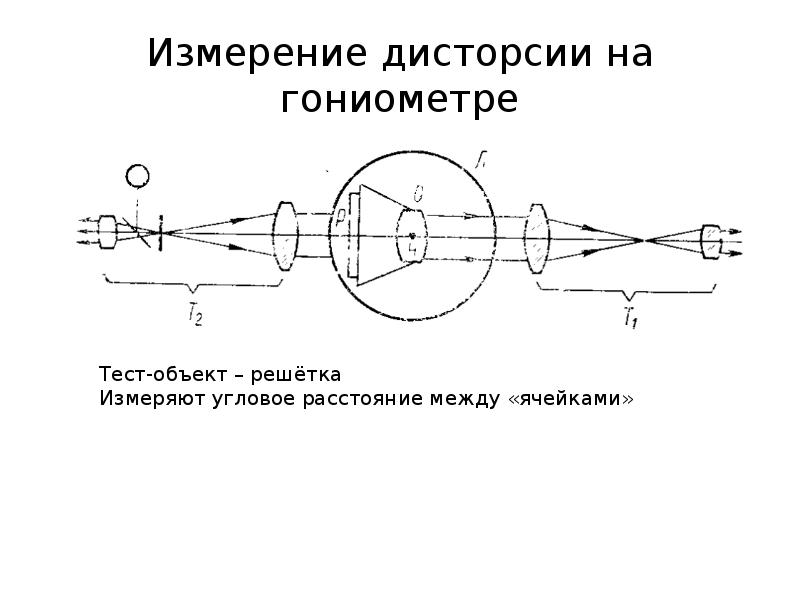

Сферическая аберрация (продольная и поперечная) Хроматическая аберрация (хроматизм положения и хроматизм увеличения) Астигматизм Кома Дисторсия Кривизна изображения

Слайд 6

Описание слайда:

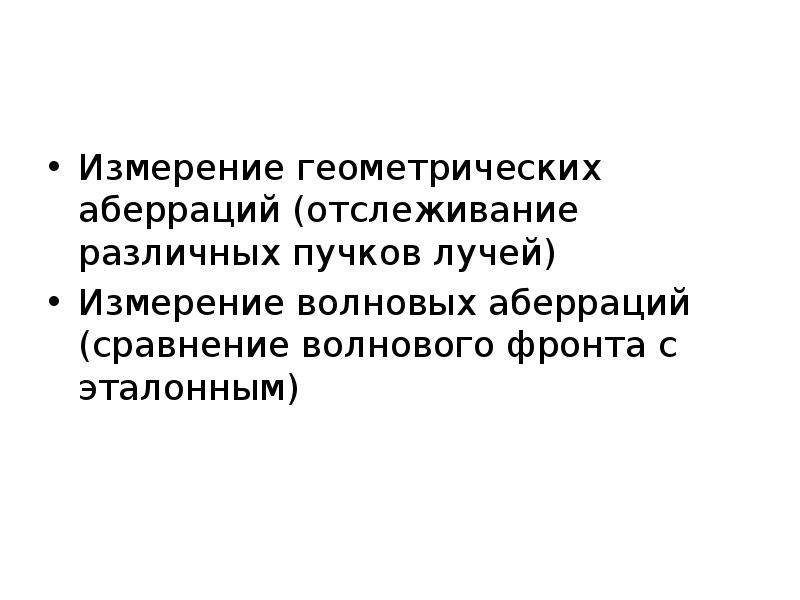

Измерение геометрических аберраций (отслеживание различных пучков лучей) Измерение волновых аберраций (сравнение волнового фронта с эталонным)

Слайд 7

Описание слайда:

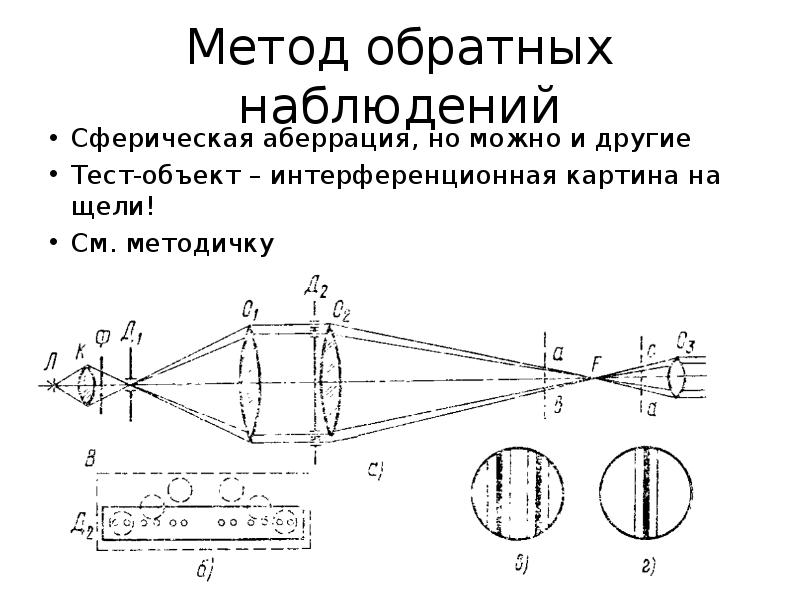

Метод обратных наблюдений Сферическая аберрация, но можно и другие Тест-объект – интерференционная картина на щели! См. методичку

Слайд 8

Описание слайда:

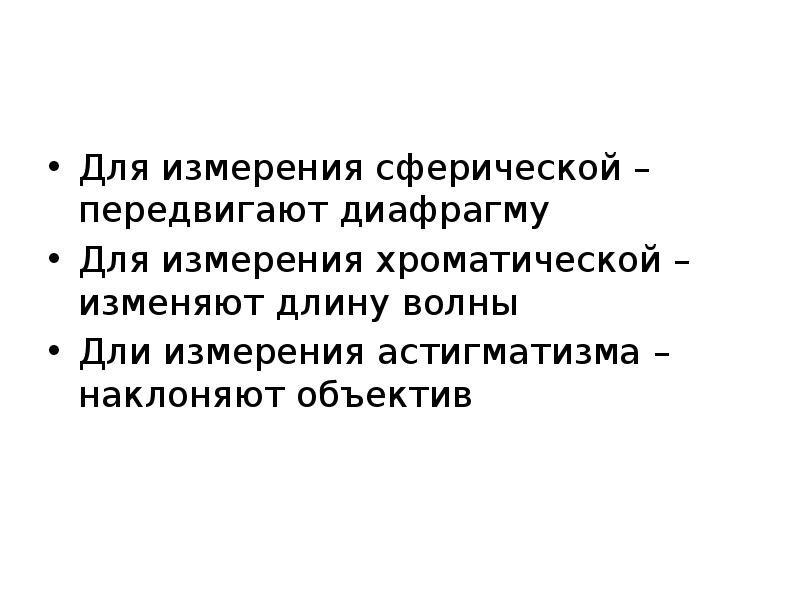

Для измерения сферической – передвигают диафрагму Для измерения хроматической – изменяют длину волны Дли измерения астигматизма – наклоняют объектив

Слайд 9

Описание слайда:

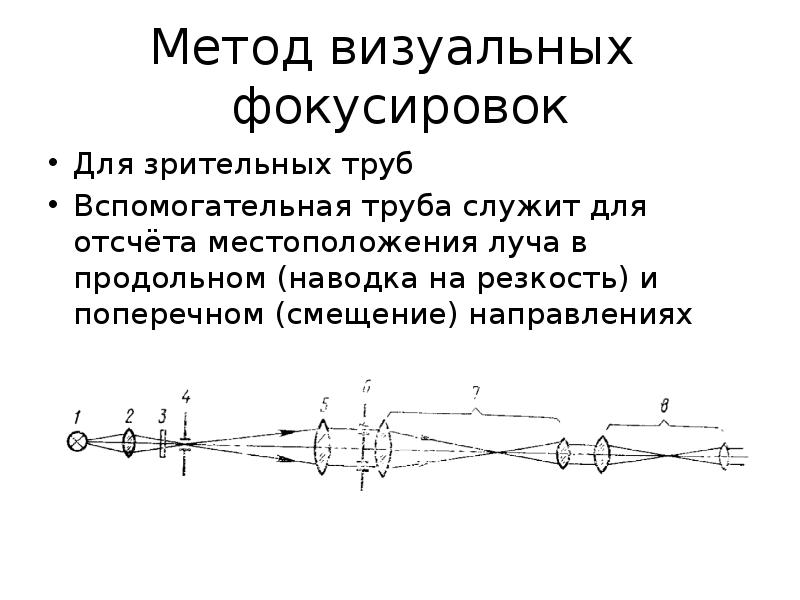

Метод визуальных фокусировок Для зрительных труб Вспомогательная труба служит для отсчёта местоположения луча в продольном (наводка на резкость) и поперечном (смещение) направлениях

Слайд 10

Описание слайда:

Метод внефокальных наблюдений Косвенные измерения – по проекциям точек определяется положение фокуса Диафрагма с маленькими отверстиями

Слайд 11

Описание слайда:

Теневой метод 1, 2, 3 – положения ножа Наблюдаем всё, что выходит за границы ножа

Слайд 12

Описание слайда:

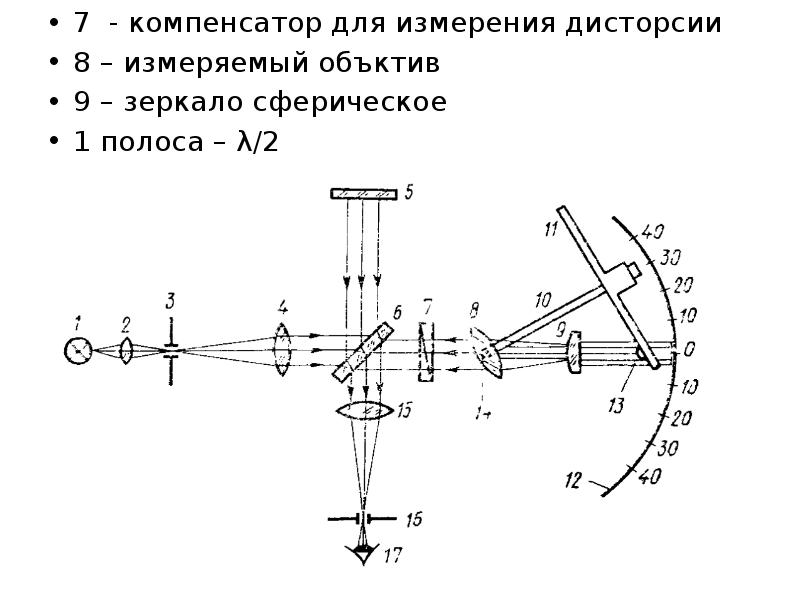

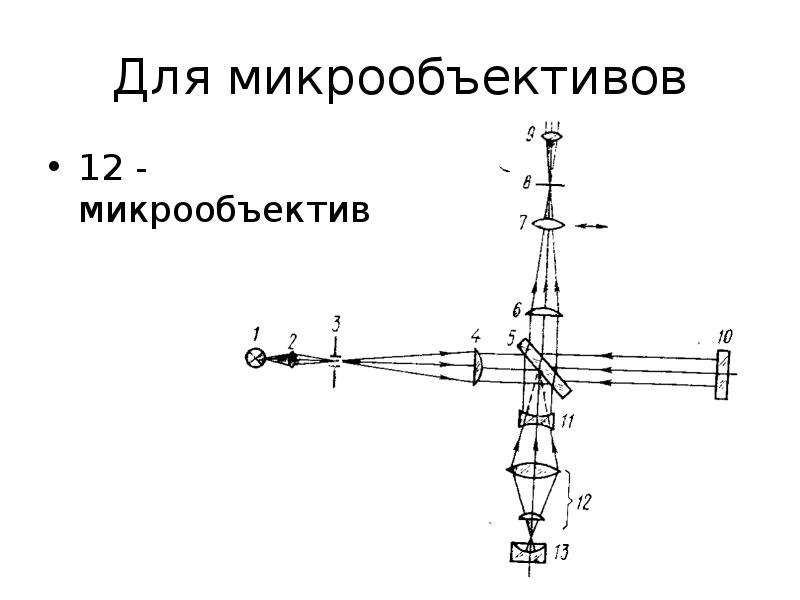

Волновой метод Интерферометр Тваймана-Грина Отличается от интерферометра Майкельсона тем, что в него вводится измеряемый объектив и компенсирующий объектив, имеется возможность поворота объектива
