Слайд 1

Описание слайда:

Дисциплина «Информационные технологии в проектировании электронных средств» Отчёт по курсовой работе на тему: «освоение подсистемы АСОНИКА-ТМ и подготовка карт рабочих режимов по результатам тестовых расчётов» Студент гр. Р-91 Костюченко Никита

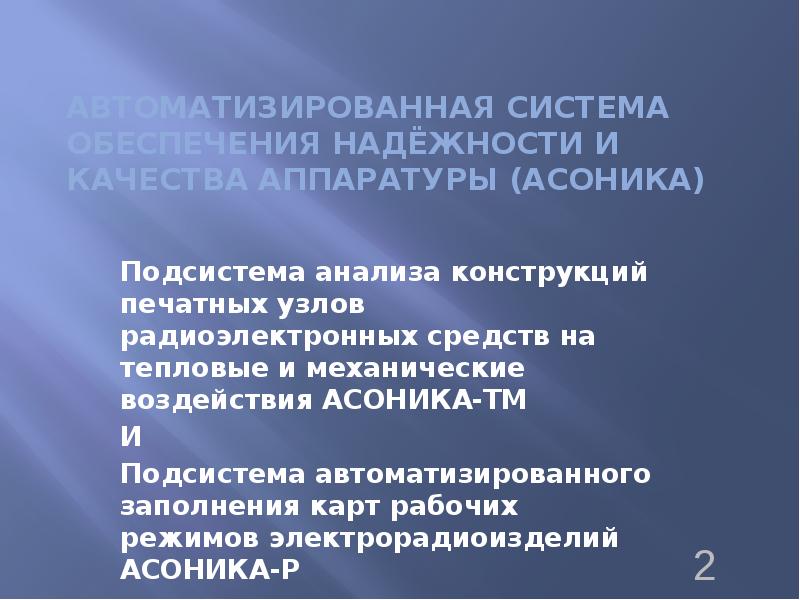

Слайд 2

Описание слайда:

Автоматизированная система обеспечения надёжности и качества аппаратуры (АСОНИКА) Подсистема анализа конструкций печатных узлов радиоэлектронных средств на тепловые и механические воздействия АСОНИКА-ТМ И Подсистема автоматизированного заполнения карт рабочих режимов электрорадиоизделий АСОНИКА-Р

Слайд 3

Описание слайда:

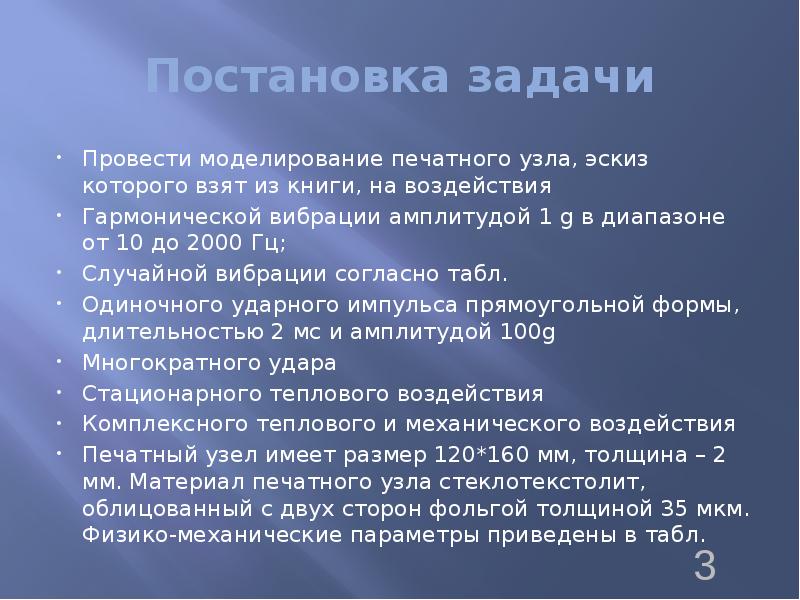

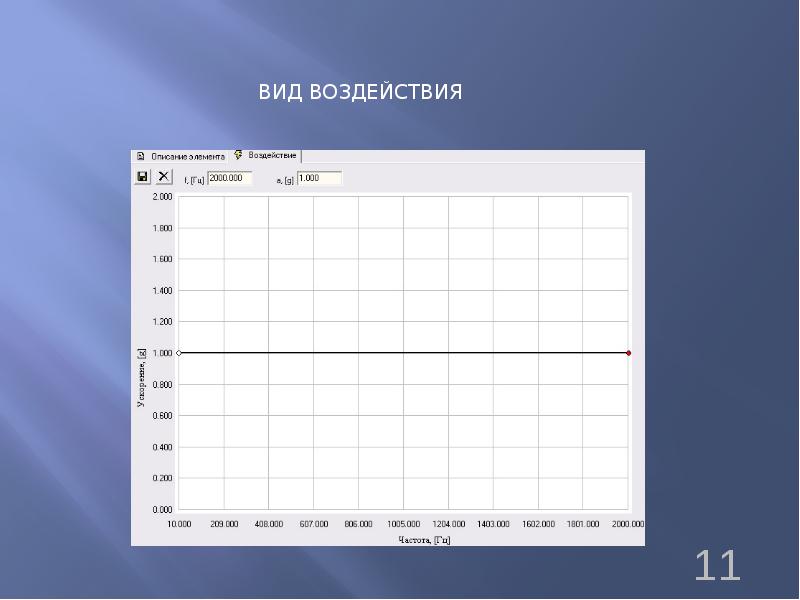

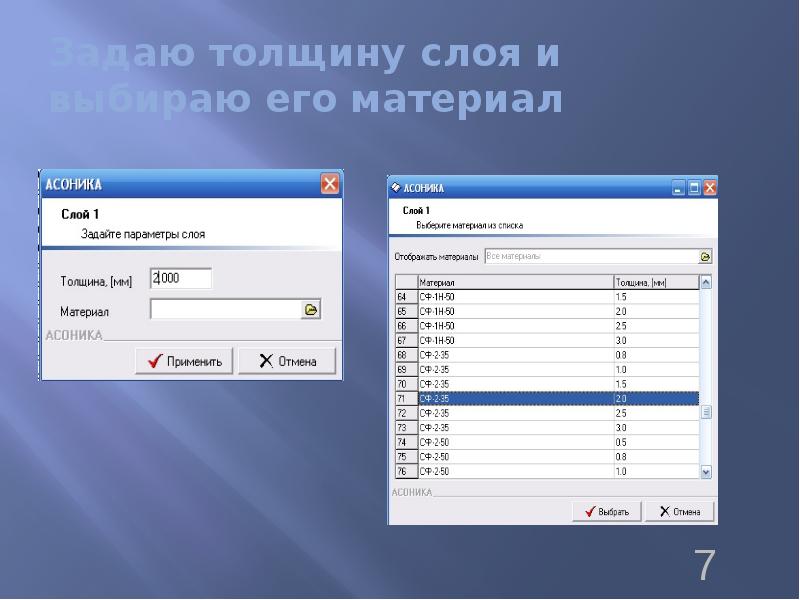

Постановка задачи Провести моделирование печатного узла, эскиз которого взят из книги, на воздействия Гармонической вибрации амплитудой 1 g в диапазоне от 10 до 2000 Гц; Случайной вибрации согласно табл. Одиночного ударного импульса прямоугольной формы, длительностью 2 мс и амплитудой 100g Многократного удара Стационарного теплового воздействия Комплексного теплового и механического воздействия Печатный узел имеет размер 120*160 мм, толщина – 2 мм. Материал печатного узла стеклотекстолит, облицованный с двух сторон фольгой толщиной 35 мкм. Физико-механические параметры приведены в табл.

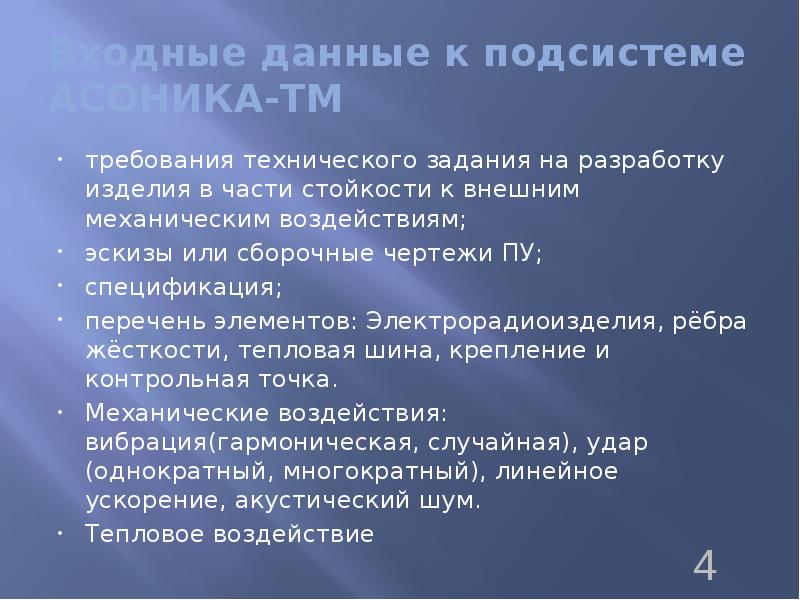

Слайд 4

Описание слайда:

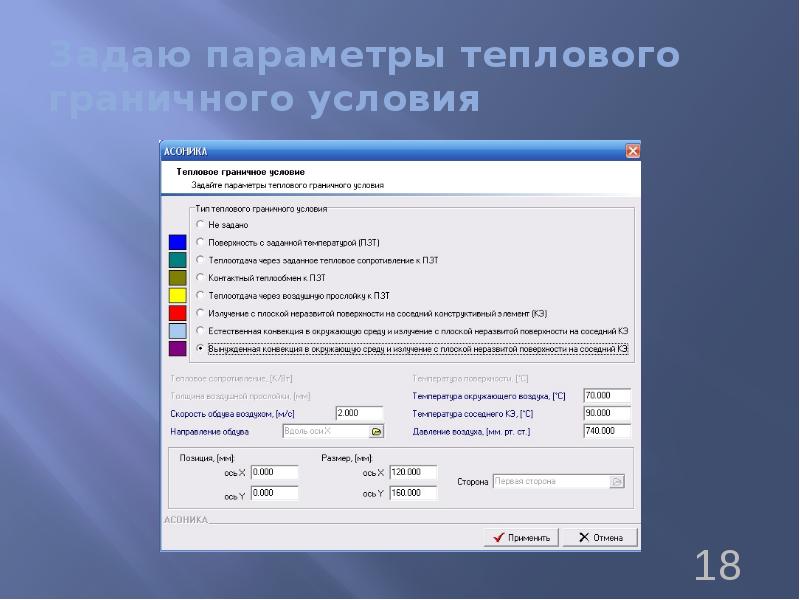

Входные данные к подсистеме АСОНИКА-ТМ требования технического задания на разработку изделия в части стойкости к внешним механическим воздействиям; эскизы или сборочные чертежи ПУ; спецификация; перечень элементов: Электрорадиоизделия, рёбра жёсткости, тепловая шина, крепление и контрольная точка. Механические воздействия: вибрация(гармоническая, случайная), удар (однократный, многократный), линейное ускорение, акустический шум. Тепловое воздействие

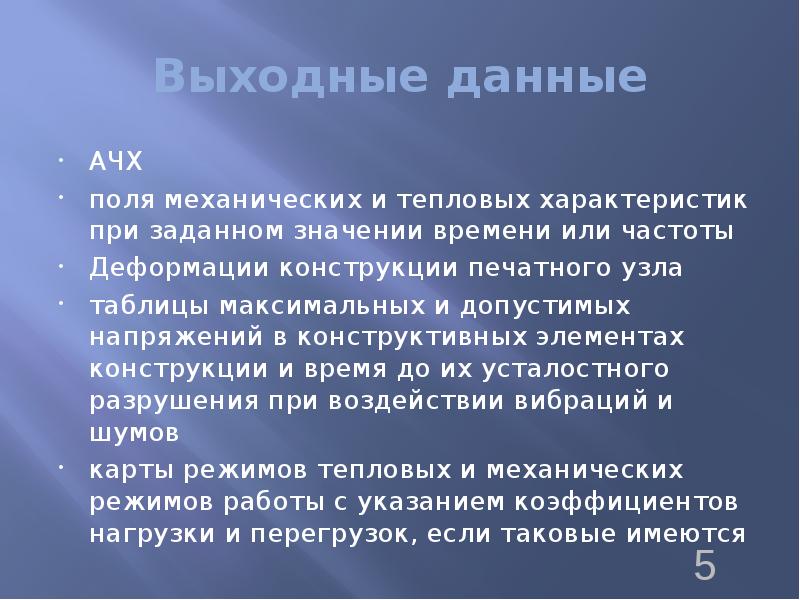

Слайд 5

Описание слайда:

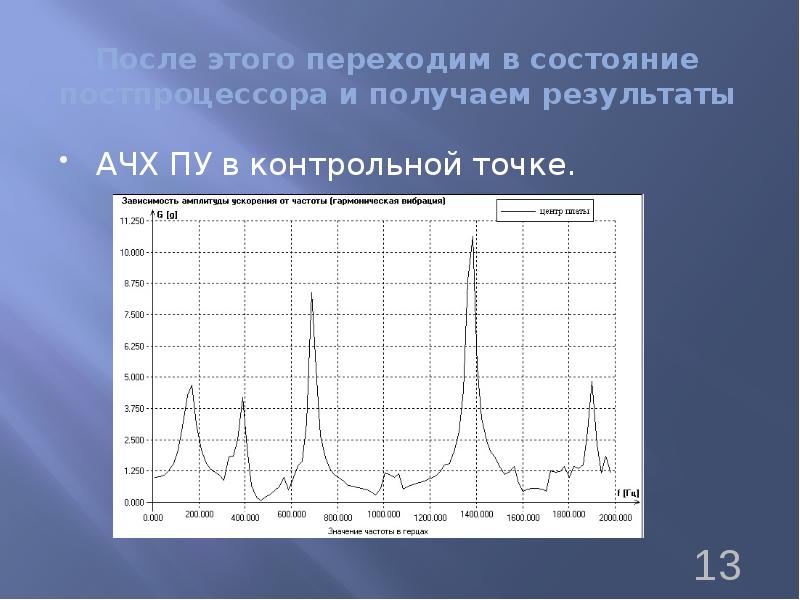

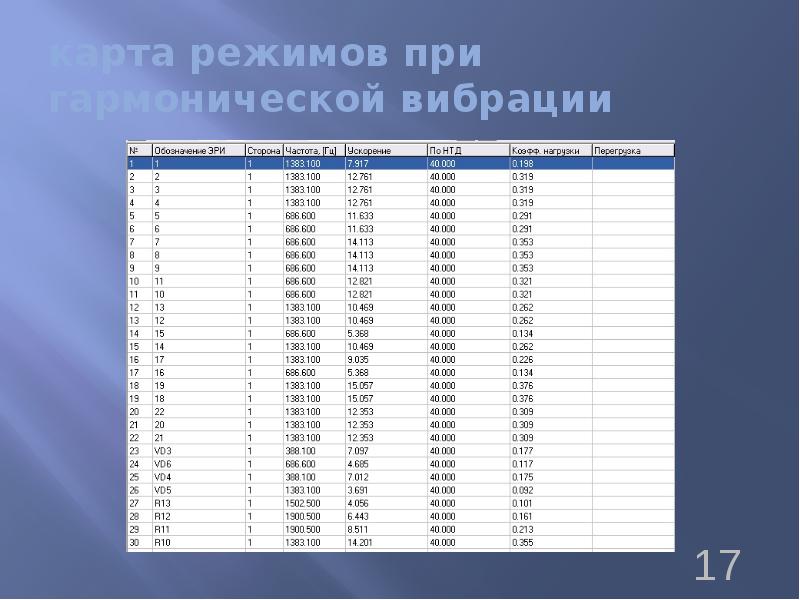

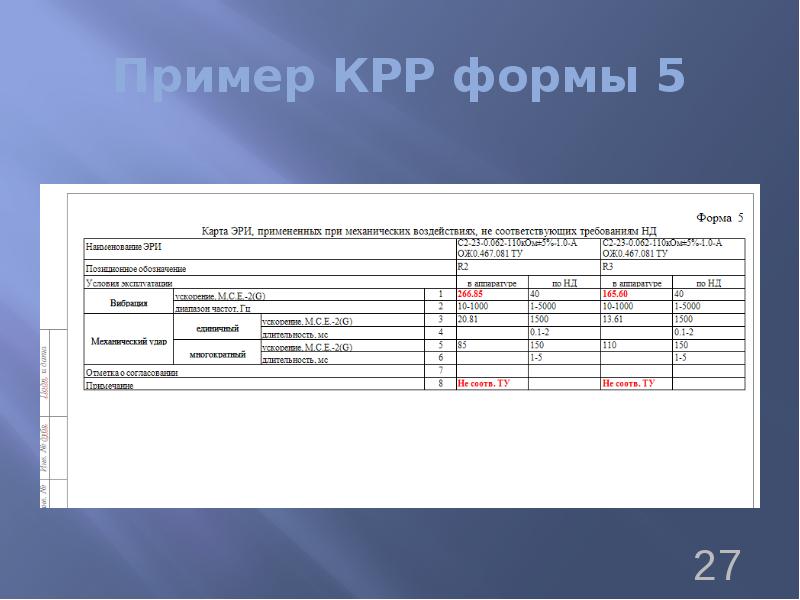

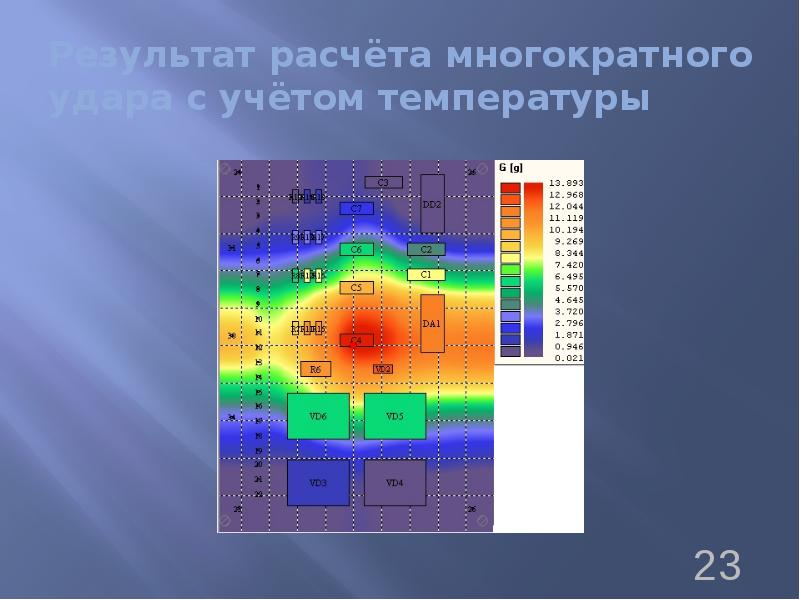

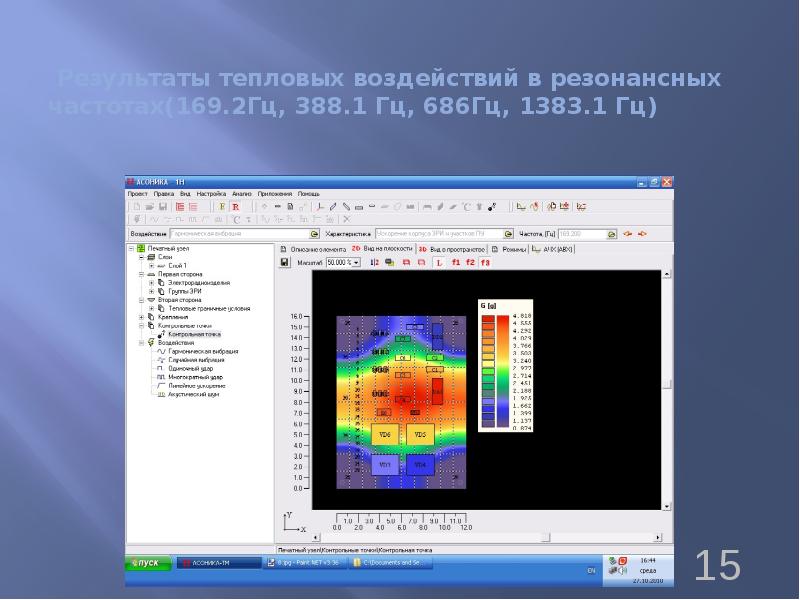

Выходные данные АЧХ поля механических и тепловых характеристик при заданном значении времени или частоты Деформации конструкции печатного узла таблицы максимальных и допустимых напряжений в конструктивных элементах конструкции и время до их усталостного разрушения при воздействии вибраций и шумов карты режимов тепловых и механических режимов работы с указанием коэффициентов нагрузки и перегрузок, если таковые имеются
