Слайд 1

Описание слайда:

Фотоэлектрические и информационные свойства фоточувствительных карбазолил-содержащих олигомерных пленочных композитов с добавками фотохромного стильбенового красителя. Савицкая Евгения Васильевна студентка IV курса кафедры Н/Х, Студзинский Сергей Леонидович к.х.н., доцент кафедры ХВМС химический факультет

Слайд 2

Описание слайда:

PHOTOELECTRIC PROPERTIES OF NEW PHOTOSENSITIVE CARBAZOLE-BASED OLIGOMERIC FILM COMPOSITES DOPED WITH PHOTOCHROMIC STILBENE DYE PHOTOELECTRIC PROPERTIES OF NEW PHOTOSENSITIVE CARBAZOLE-BASED OLIGOMERIC FILM COMPOSITES DOPED WITH PHOTOCHROMIC STILBENE DYE

Слайд 3

Описание слайда:

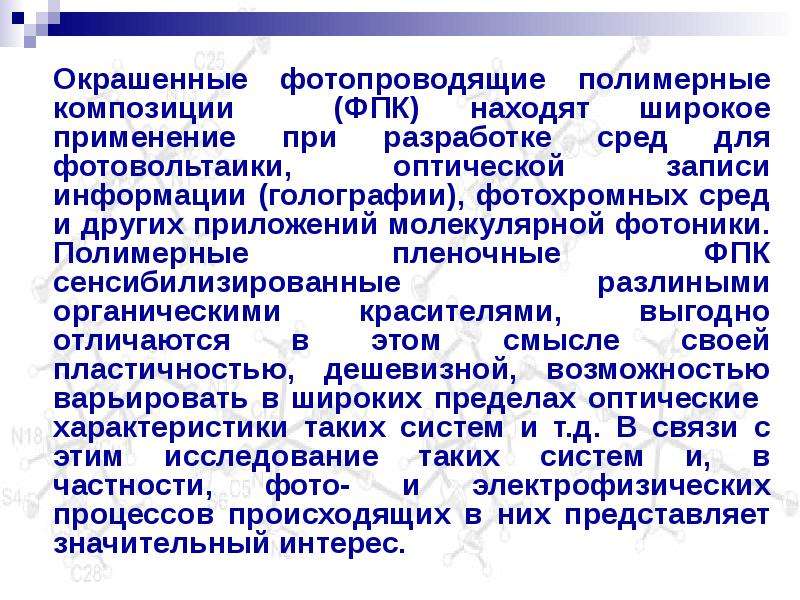

Окрашенные фотопроводящие полимерные композиции (ФПК) находят широкое применение при разработке сред для фотовольтаики, оптической записи информации (голографии), фотохромных сред и других приложений молекулярной фотоники. Полимерные пленочные ФПК сенсибилизированные разлиными органическими красителями, выгодно отличаются в этом смысле своей пластичностью, дешевизной, возможностью варьировать в широких пределах оптические характеристики таких систем и т.д. В связи с этим исследование таких систем и, в частности, фото- и электрофизических процессов происходящих в них представляет значительный интерес. Окрашенные фотопроводящие полимерные композиции (ФПК) находят широкое применение при разработке сред для фотовольтаики, оптической записи информации (голографии), фотохромных сред и других приложений молекулярной фотоники. Полимерные пленочные ФПК сенсибилизированные разлиными органическими красителями, выгодно отличаются в этом смысле своей пластичностью, дешевизной, возможностью варьировать в широких пределах оптические характеристики таких систем и т.д. В связи с этим исследование таких систем и, в частности, фото- и электрофизических процессов происходящих в них представляет значительный интерес.

Слайд 4

Описание слайда:

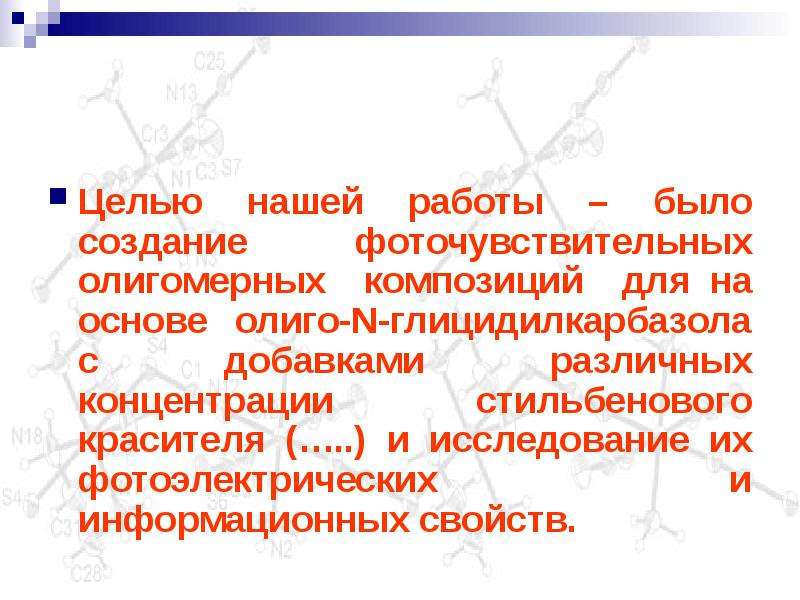

Целью нашей работы – было создание фоточувствительных олигомерных композиций для на основе олиго-N-глицидилкарбазола с добавками различных концентрации стильбенового красителя (…..) и исследование их фотоэлектрических и информационных свойств.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

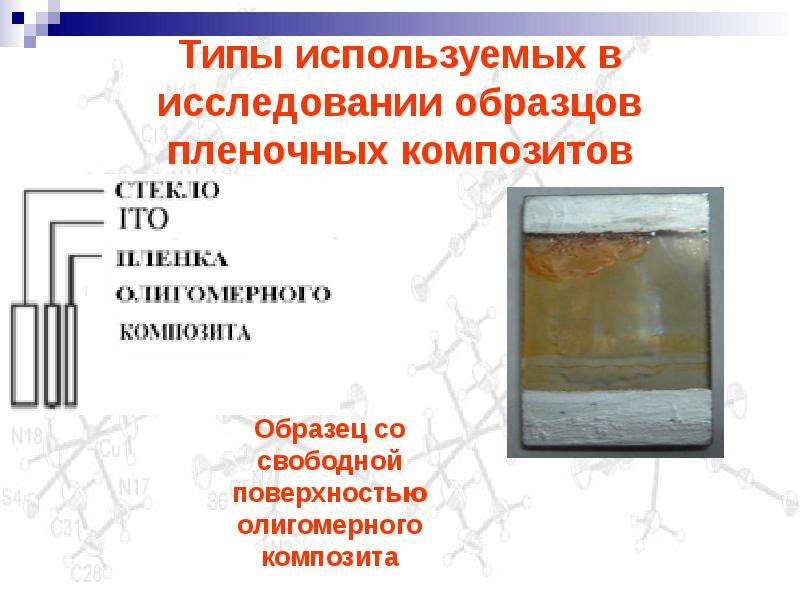

Типы используемых в исследовании образцов пленочных композитов

Слайд 7

Описание слайда:

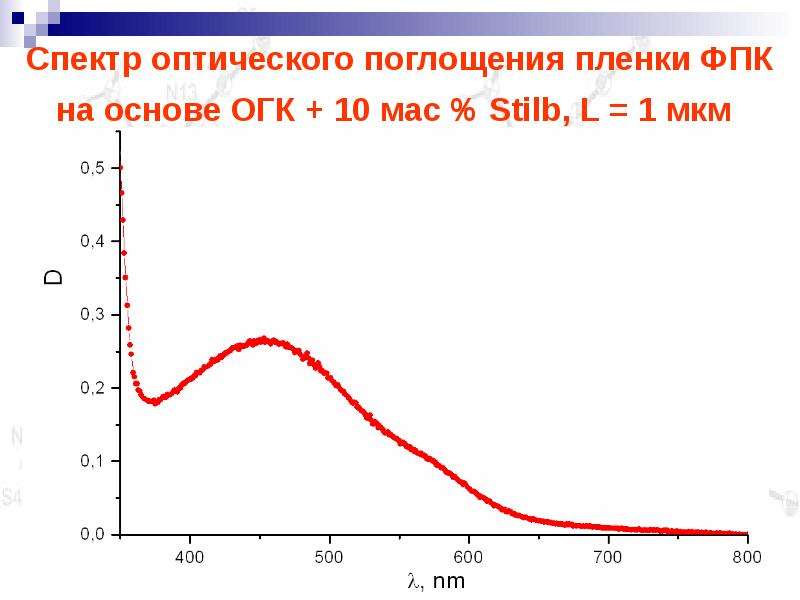

Спектр оптического поглощения пленки ФПК на основе ОГК + 10 мас % Stilb, L = 1 мкм

Слайд 8

Описание слайда:

Электро- и фотопроводящие свойства исследуемых композитов

Слайд 9

Описание слайда:

Схема электрофотографических исследований

Слайд 10

Описание слайда:

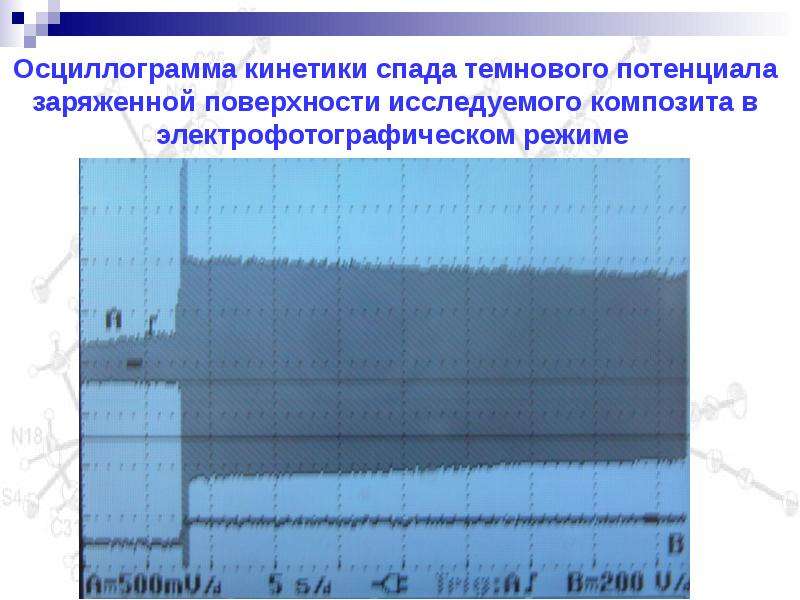

Осциллограмма кинетики спада темнового потенциала заряженной поверхности исследуемого композита в электрофотографическом режиме

Слайд 11

Описание слайда:

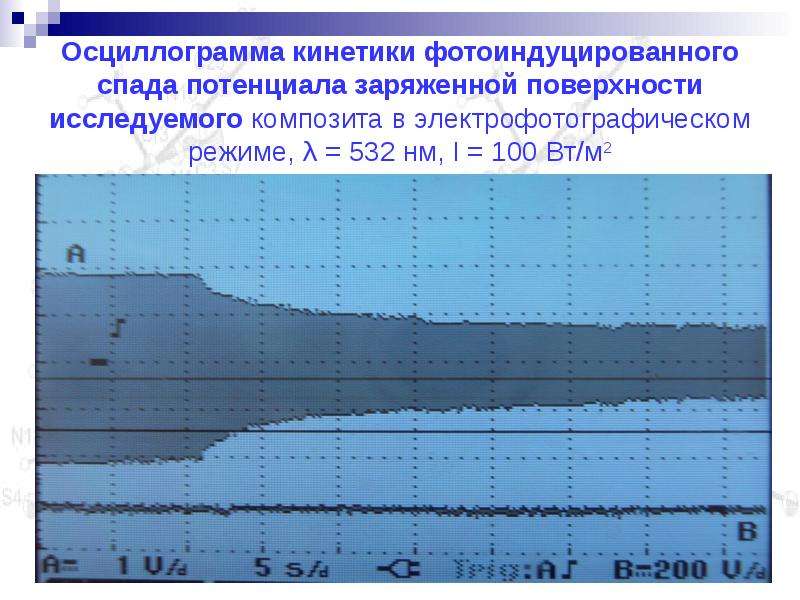

Осциллограмма кинетики фотоиндуцированного спада потенциала заряженной поверхности исследуемого композита в электрофотографическом режиме, λ = 532 нм, I = 100 Вт/м2

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

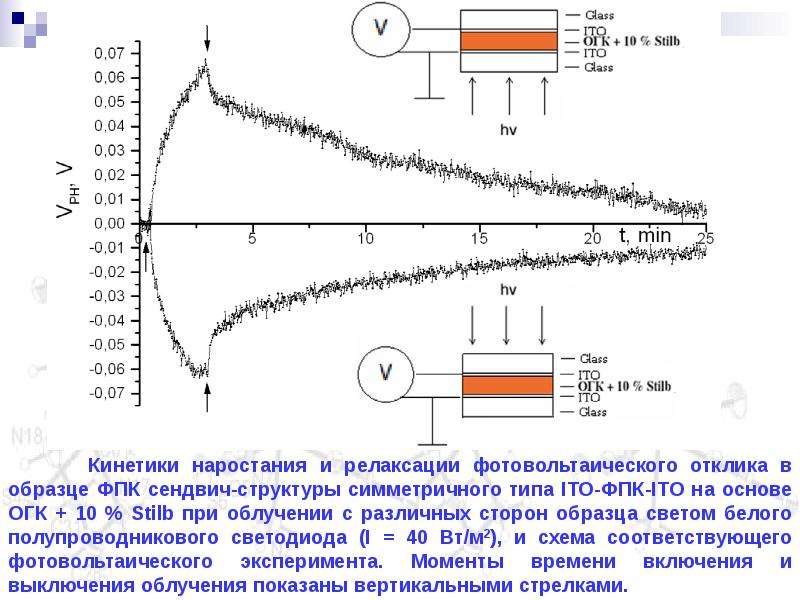

Фотовольтаические свойства исследуемых композитов

Слайд 17

Описание слайда:

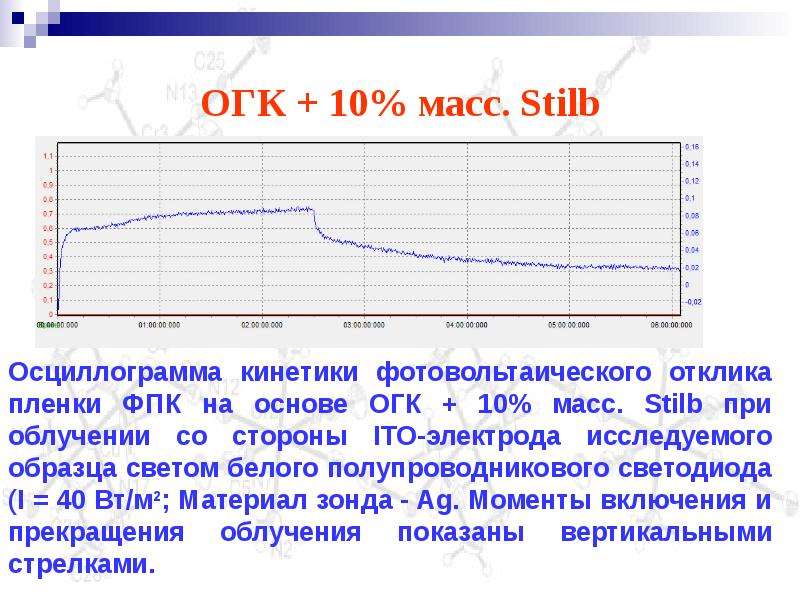

ОГК + 10% масс. Stilb

Слайд 18

Описание слайда:

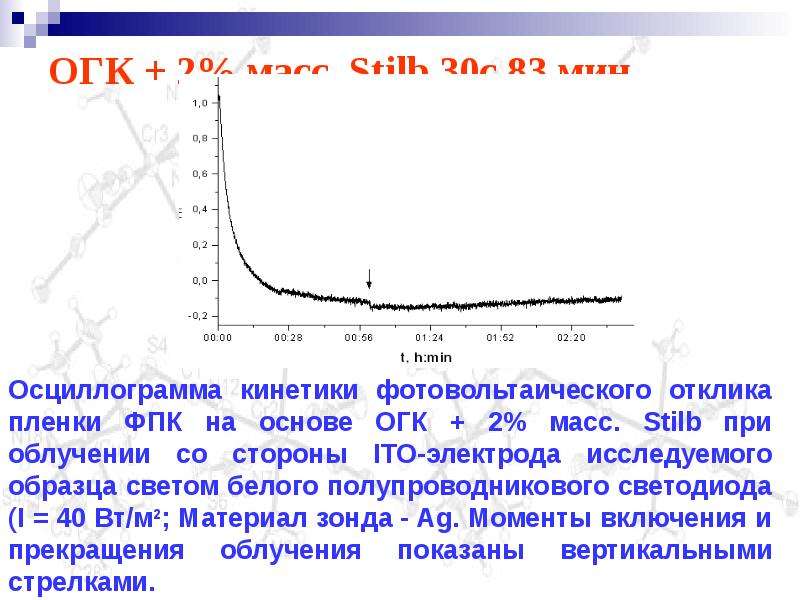

ОГК + 2% масс. Stilb 30с 83 мин.

Слайд 19

Описание слайда:

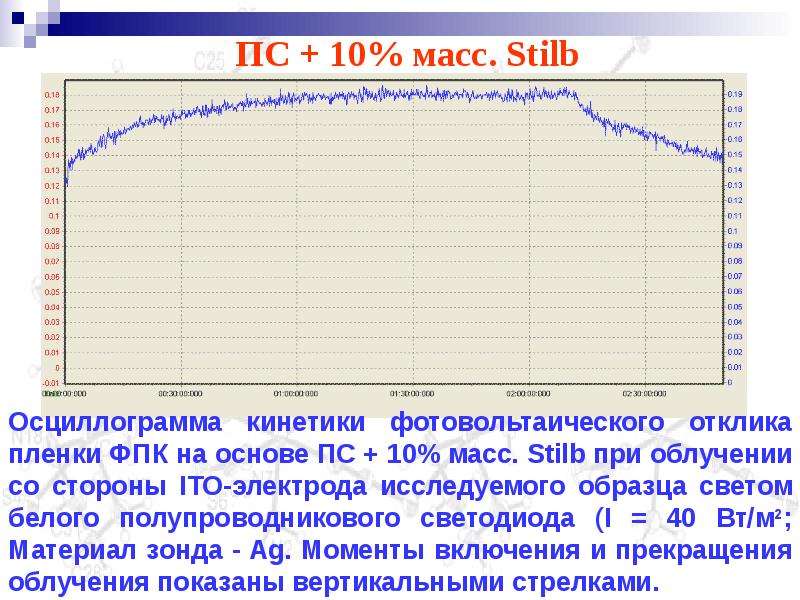

ПС + 10% масс. Stilb

Слайд 20

Описание слайда:

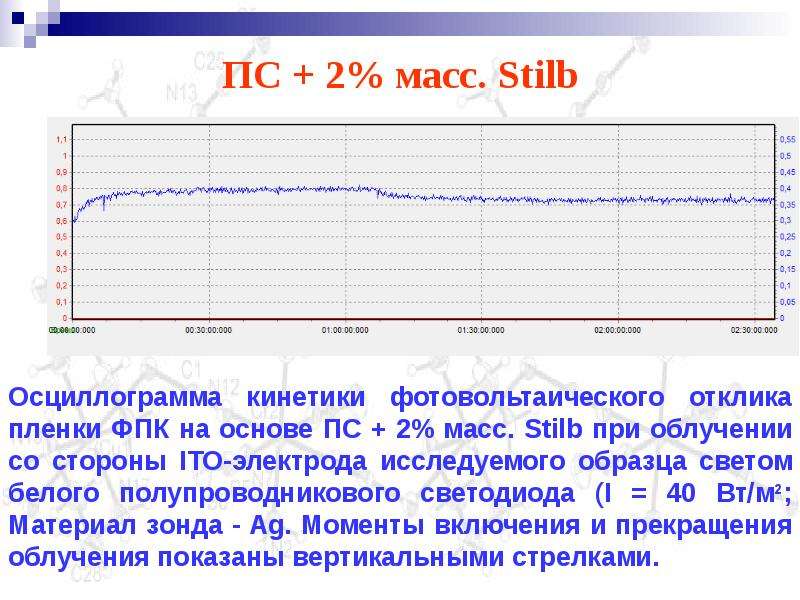

ПС + 2% масс. Stilb

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Голографические регистрирующие среды на основе пленок ОГК с добавками стильбенового красителя

Слайд 24

Описание слайда:

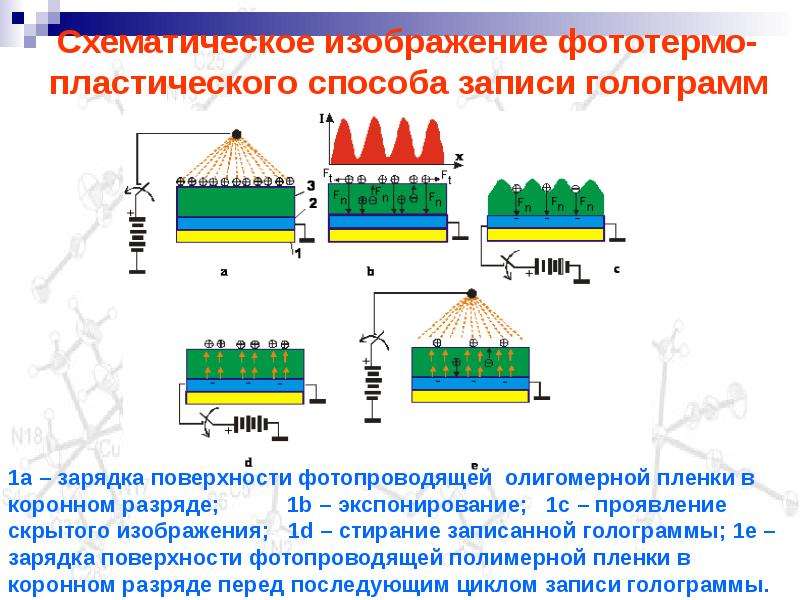

Схематическое изображение фототермо-пластического способа записи голограмм

Слайд 25

Описание слайда:

Микрофотографии участков поверхности пленок ФПК с высокой концентрацией красителя-сенсибилизатора

Слайд 26

Описание слайда:

Фотография восстановленного изображения амплитудной голограммы плоского волнового фронта, записанной в пленке ФПК ОГК+2% Stilb. ω = 250 мм-1, λ = 532 нм, I = (I1 + I2) = 103 Вт/м2, соотношение интенсивностей опорного и объектного лучей 1:1. Соответствующие порядки дифракции показаны стрелками. η = 1 %.

Слайд 27

Описание слайда:

Микрофотография участка поверхности пленки ФПК на основе ОГК + 2 мас % Stilb с записанной голограммой плоского волнового фронта.

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Микрофотографии участков поверхности пленки ФПК на основе ОГК + 2 мас % Stilb с записанной голограммой плоского волнового фронта.

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

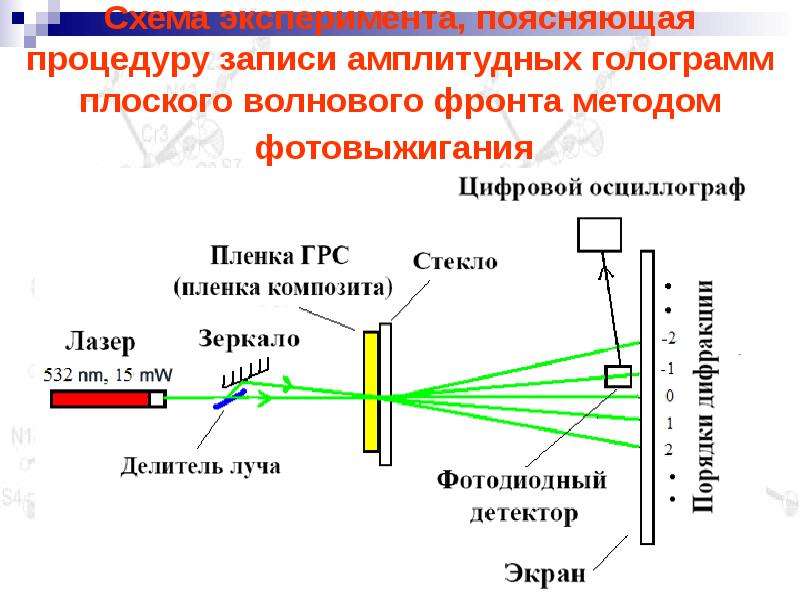

Схема эксперимента, поясняющая процедуру записи амплитудных голограмм плоского волнового фронта методом фотовыжигания

Слайд 32

Описание слайда:

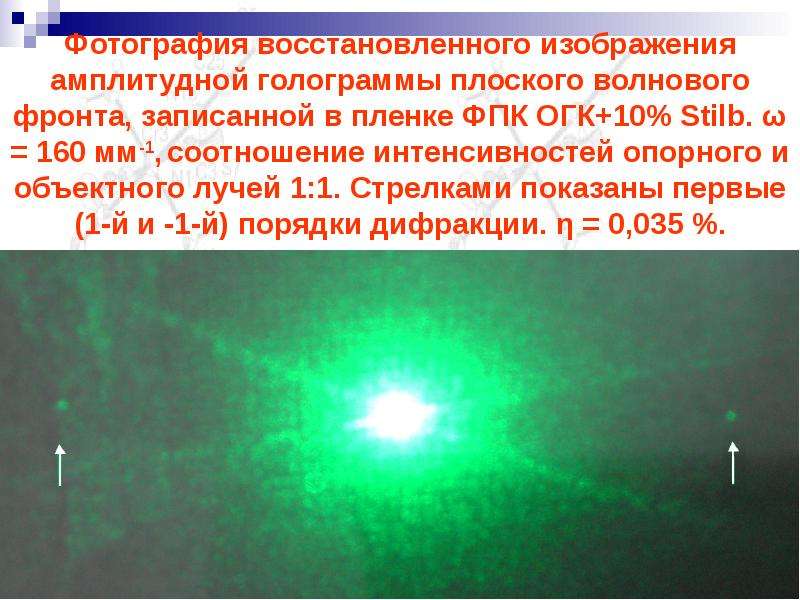

Фотография восстановленного изображения амплитудной голограммы плоского волнового фронта, записанной в пленке ФПК ОГК+10% Stilb. ω = 160 мм-1, соотношение интенсивностей опорного и объектного лучей 1:1. Стрелками показаны первые (1-й и -1-й) порядки дифракции. η = 0,035 %.

Слайд 33

Описание слайда:

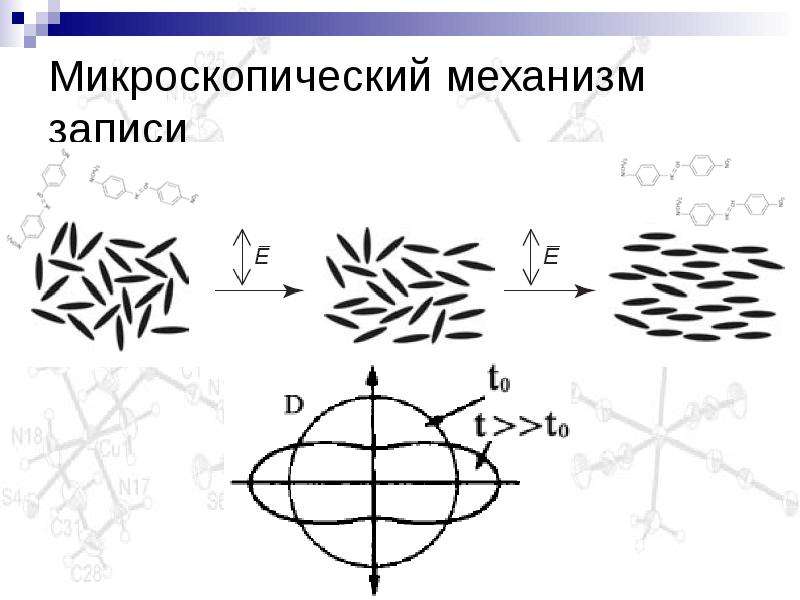

Микроскопический механизм записи

Слайд 34

Описание слайда:

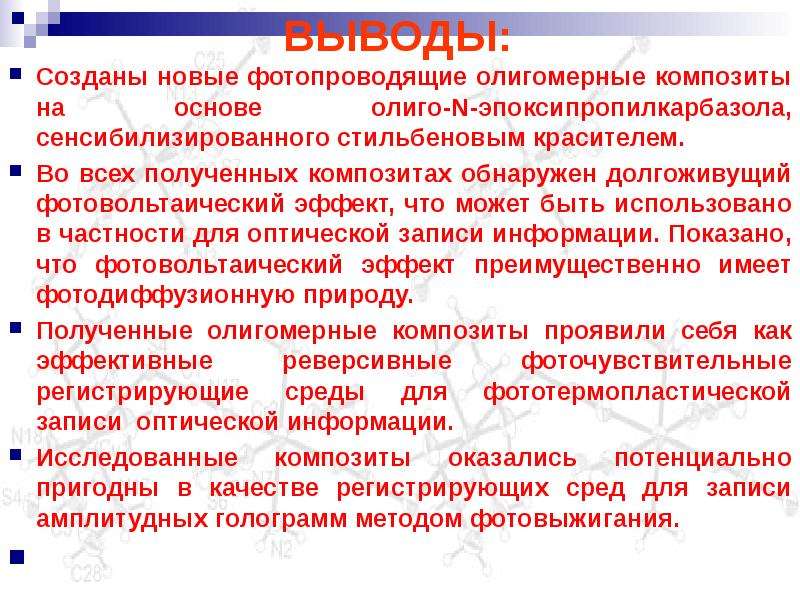

ВЫВОДЫ: Созданы новые фотопроводящие олигомерные композиты на основе олиго-N-эпоксипропилкарбазола, сенсибилизированного стильбеновым красителем. Во всех полученных композитах обнаружен долгоживущий фотовольтаический эффект, что может быть использовано в частности для оптической записи информации. Показано, что фотовольтаический эффект преимущественно имеет фотодиффузионную природу. Полученные олигомерные композиты проявили себя как эффективные реверсивные фоточувствительные регистрирующие среды для фототермопластической записи оптической информации. Исследованные композиты оказались потенциально пригодны в качестве регистрирующих сред для записи амплитудных голограмм методом фотовыжигания.

Слайд 35

Описание слайда:

Спасибо за внимание

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

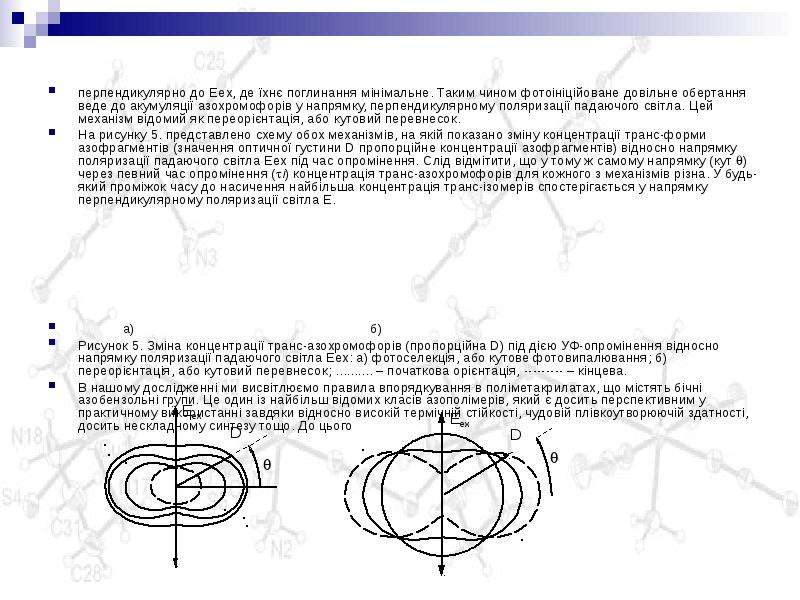

перпендикулярно до Eex, де їхнє поглинання мінімальне. Таким чином фотоініційоване довільне обертання веде до акумуляції азохромофорів у напрямку, перпендикулярному поляризації падаючого світла. Цей механізм відомий як переорієнтація, або кутовий перевнесок. На рисунку 5. представлено схему обох механізмів, на якій показано зміну концентрації транс-форми азофрагментів (значення оптичної густини D пропорційне концентрації азофрагментів) відносно напрямку поляризації падаючого світла Еех під час опромінення. Слід відмітити, що у тому ж самому напрямку (кут ) через певний час опромінення (і) концентрація транс-азохромофорів для кожного з механізмів різна. У будь-який проміжок часу до насичення найбільша концентрація транс-ізомерів спостерігається у напрямку перпендикулярному поляризації світла Е. а) б) Рисунок 5. Зміна концентрації транс-азохромофорів (пропорційна D) під дією УФ-опромінення відносно напрямку поляризації падаючого світла Еех: а) фотоселекція, або кутове фотовипалювання; б) переорієнтація, або кутовий перевнесок; .......... – початкова орієнтація, --------- – кінцева. В нашому дослідженні ми висвітлюємо правила впорядкування в поліметакрилатах, що містять бічні азобензольні групи. Це один із найбільш відомих класів азополімерів, який є досить перспективним у практичному використанні завдяки відносно високій термічній стійкості, чудовій плівкоутворюючій здатності, досить нескладному синтезу тощо. До цього
