ГРАФИЧЕСКИЙ РЕЖИМ Существует два вида информации, появляющейся на экране – текстовая, состоящая из знаков алфавита, цифр и спецзнаков, и графическая – чертежи, рисунки, графики. Мониторы могут быть различных видов – электроннолучевые и жидкокристаллические.

Слайд 2

Описание слайда:

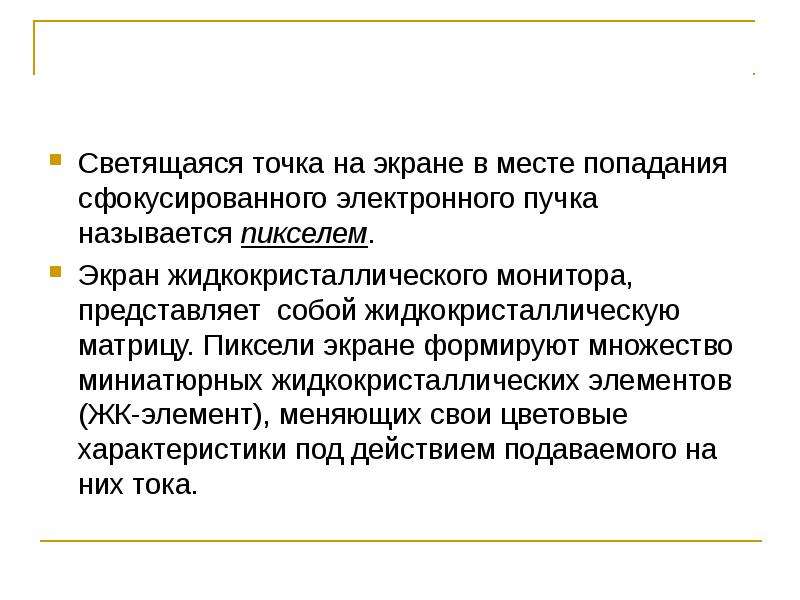

Светящаяся точка на экране в месте попадания сфокусированного электронного пучка называется пикселем. Экран жидкокристаллического монитора, представляет собой жидкокристаллическую матрицу. Пиксели экране формируют множество миниатюрных жидкокристаллических элементов (ЖК-элемент), меняющих свои цветовые характеристики под действием подаваемого на них тока.

Слайд 3

Описание слайда:

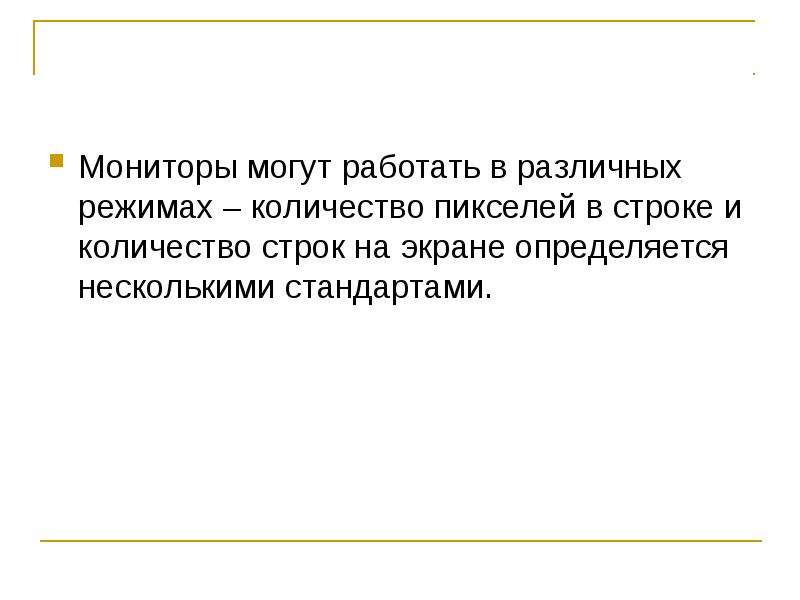

Мониторы могут работать в различных режимах – количество пикселей в строке и количество строк на экране определяется несколькими стандартами.

Слайд 4

Описание слайда:

Есть существенные различия в работе монитора в текстовом и графическом режиме, которое заключается в различном способе использования видеопамяти. В текстовом режиме на экран выводятся символы, причем каждый из них представляет один из 256 заранее обусловленных знаков. Для размещения на экране одного из символов отводится прямоугольная матрица (знакоместо) 8*8=64 пикселя. Каждый символ, занимающий одно знакоместо, имеет свой кодовый номер.

Слайд 5

Описание слайда:

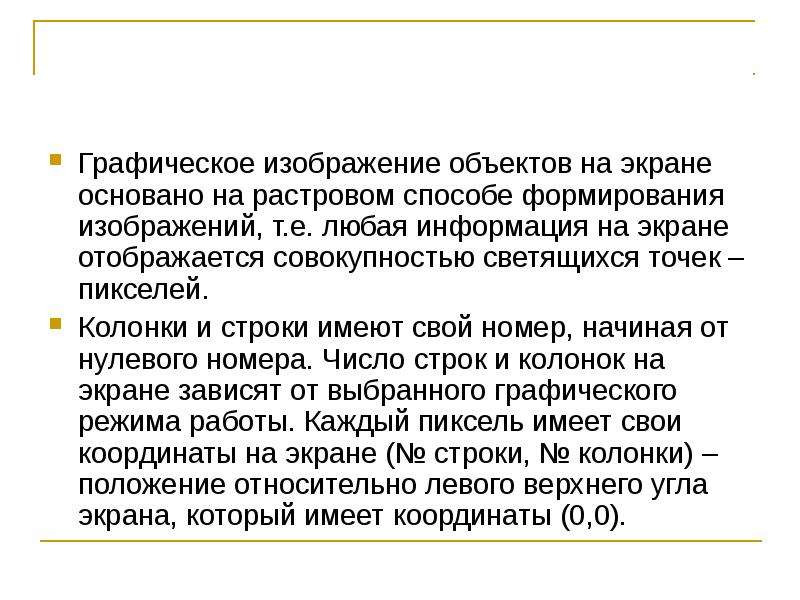

Графическое изображение объектов на экране основано на растровом способе формирования изображений, т.е. любая информация на экране отображается совокупностью светящихся точек – пикселей. Колонки и строки имеют свой номер, начиная от нулевого номера. Число строк и колонок на экране зависят от выбранного графического режима работы. Каждый пиксель имеет свои координаты на экране (№ строки, № колонки) – положение относительно левого верхнего угла экрана, который имеет координаты (0,0).

Слайд 6

Описание слайда:

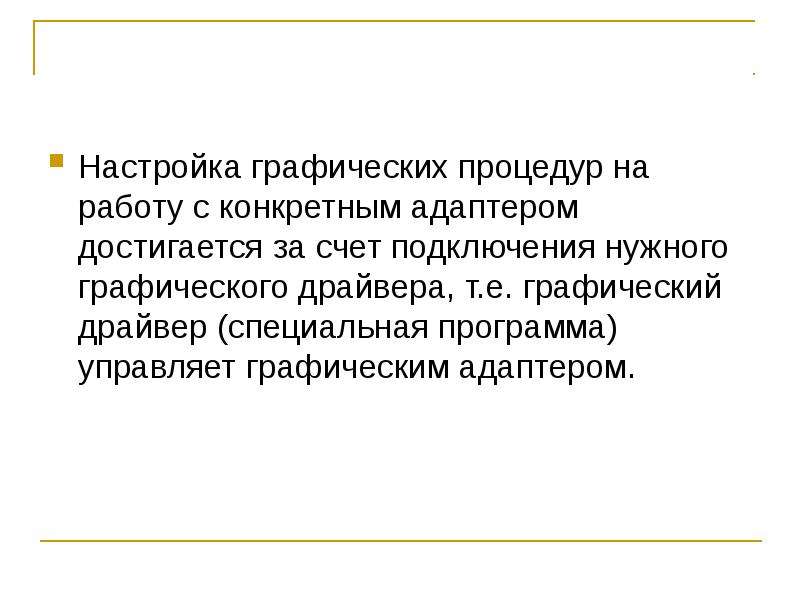

Настройка графических процедур на работу с конкретным адаптером достигается за счет подключения нужного графического драйвера, т.е. графический драйвер (специальная программа) управляет графическим адаптером.

Слайд 7

Описание слайда:

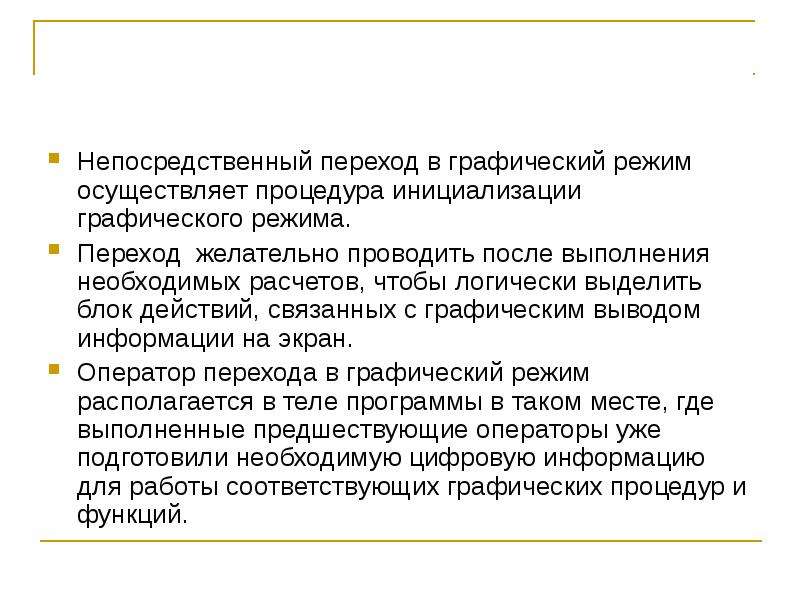

Непосредственный переход в графический режим осуществляет процедура инициализации графического режима. Переход желательно проводить после выполнения необходимых расчетов, чтобы логически выделить блок действий, связанных с графическим выводом информации на экран. Оператор перехода в графический режим располагается в теле программы в таком месте, где выполненные предшествующие операторы уже подготовили необходимую цифровую информацию для работы соответствующих графических процедур и функций.

Слайд 8

Описание слайда:

InitGraph(< драйвер>, , ) InitGraph(< драйвер>, , ) < драйвер> - переменная типа integer, определяющая тип графического драйвера. - переменная типа integer, определяющая режим работы графического адаптера. Этот параметр определяет цвета, палитру и количество представляющих пикселей на экране - выражение типа string, содержащее путь к файлу драйвера. Closegraph – возвращение в текстовый режим.

Слайд 9

Описание слайда:

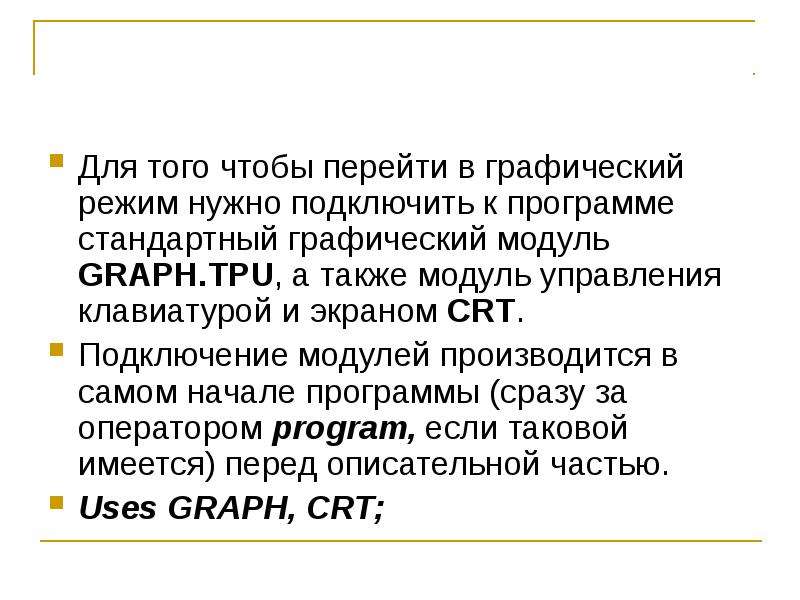

Для того чтобы перейти в графический режим нужно подключить к программе стандартный графический модуль GRAPH.TPU, а также модуль управления клавиатурой и экраном CRT. Подключение модулей производится в самом начале программы (сразу за оператором program, если таковой имеется) перед описательной частью. Uses GRAPH, CRT;

Слайд 10

Описание слайда:

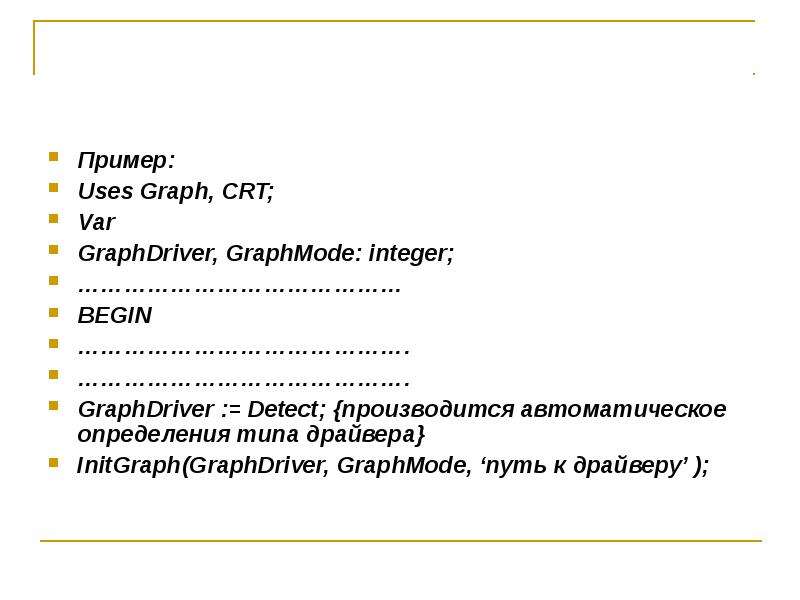

Пример: Uses Graph, CRT; Var GraphDriver, GraphMode: integer; …………………………………… BEGIN ……………………………………. ……………………………………. GraphDriver := Detect; {производится автоматическое определения типа драйвера} InitGraph(GraphDriver, GraphMode, ‘путь к драйверу’ );

Слайд 11

Описание слайда:

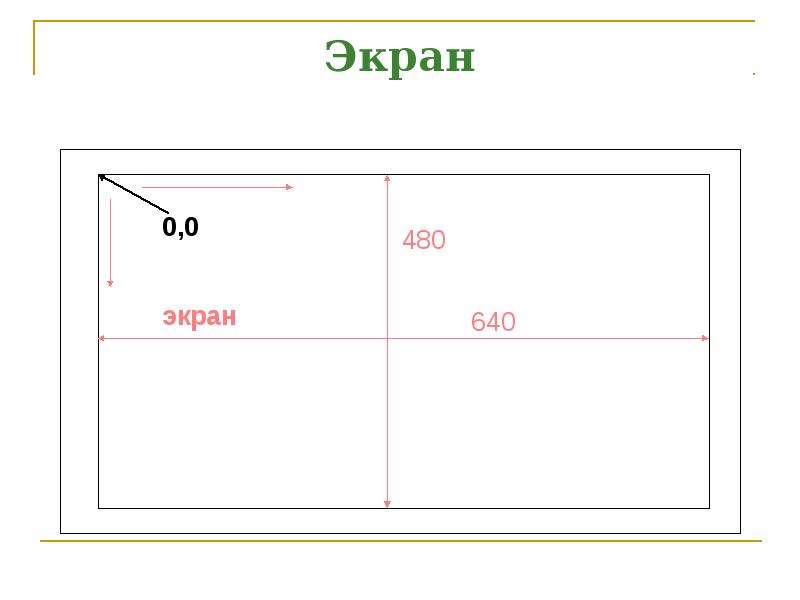

Экран

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

График функции

Слайд 14

Описание слайда:

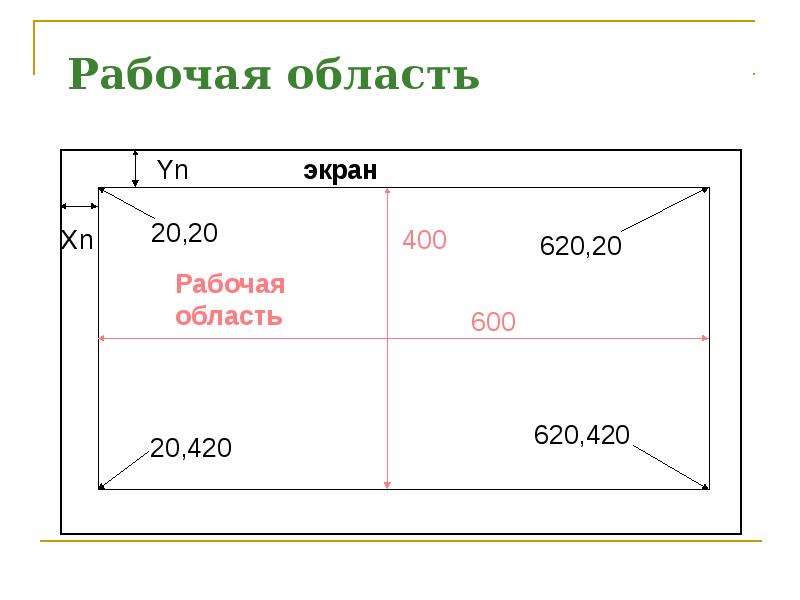

График функции В заданном интервале [a,b] изменений аргумента Х формируется таблица значений аргумента с постоянным шагом - h. В узлах таблицы вычисляются значения функции – Вычисляются значения , , , и , Задаются максимальные размеры (в пикселях) области размещения графика Px=600, Py=400

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

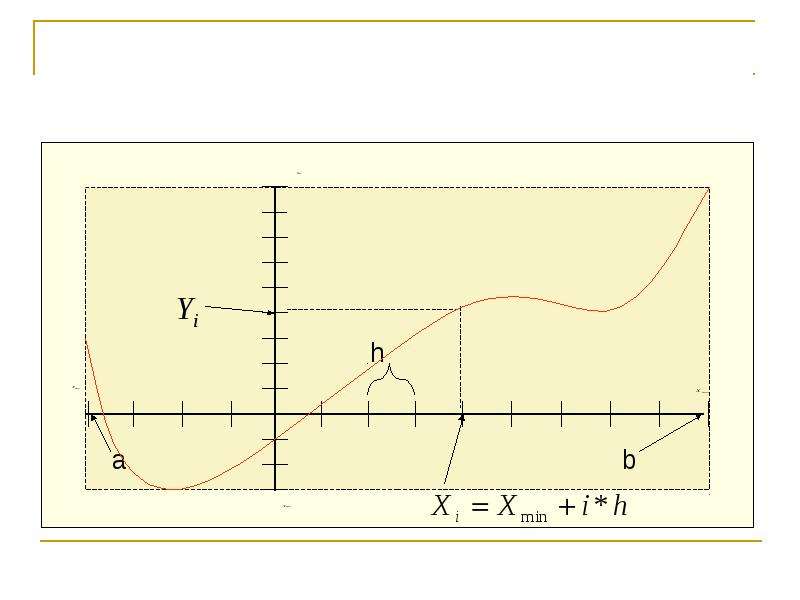

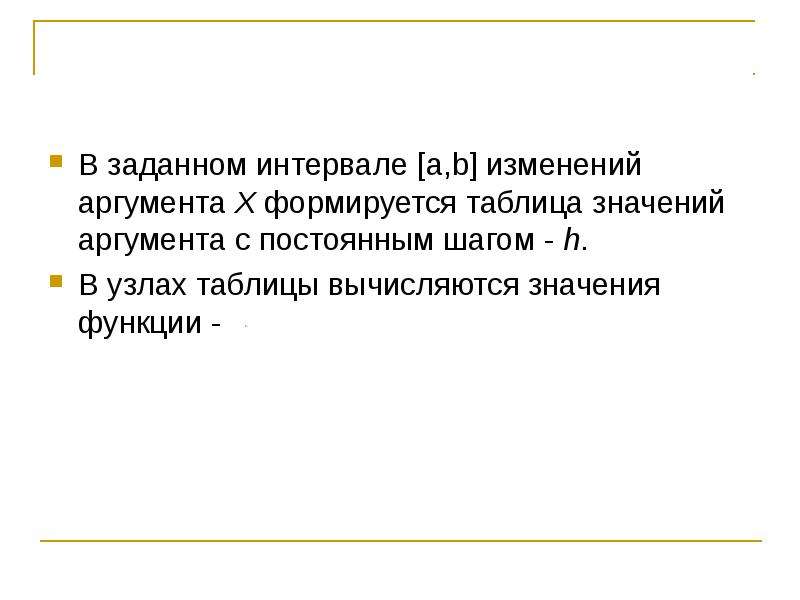

В заданном интервале [a,b] изменений аргумента Х формируется таблица значений аргумента с постоянным шагом - h. В узлах таблицы вычисляются значения функции -

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

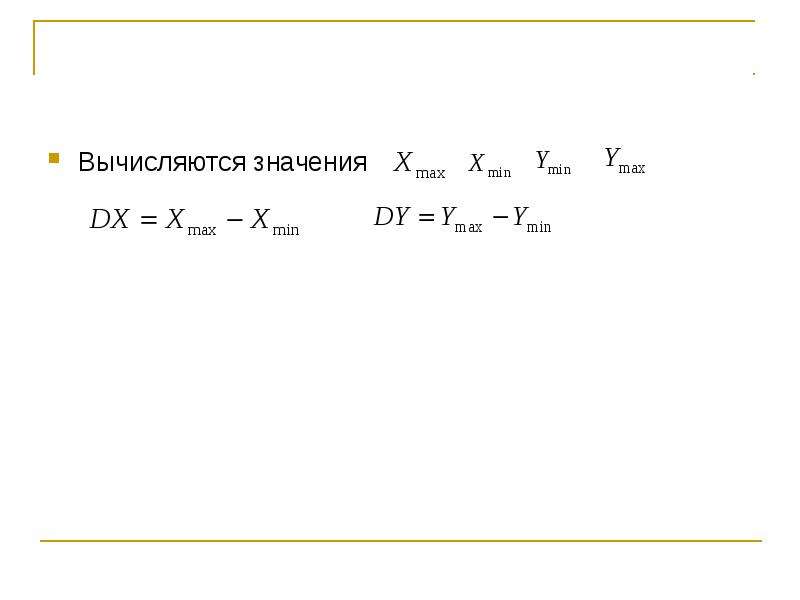

Вычисляются значения

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

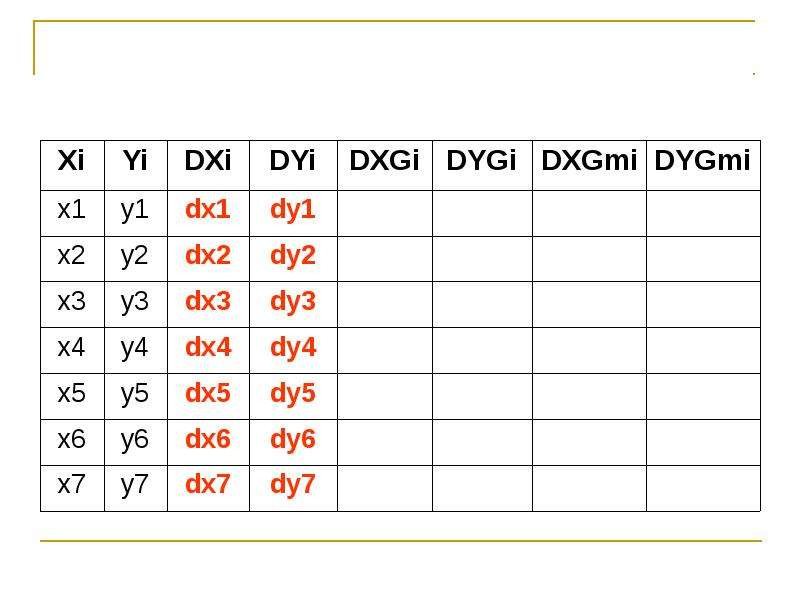

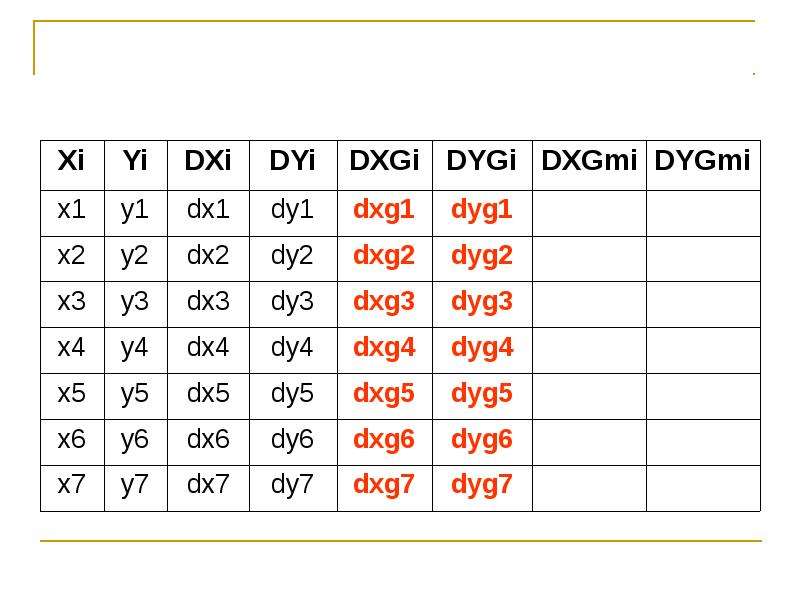

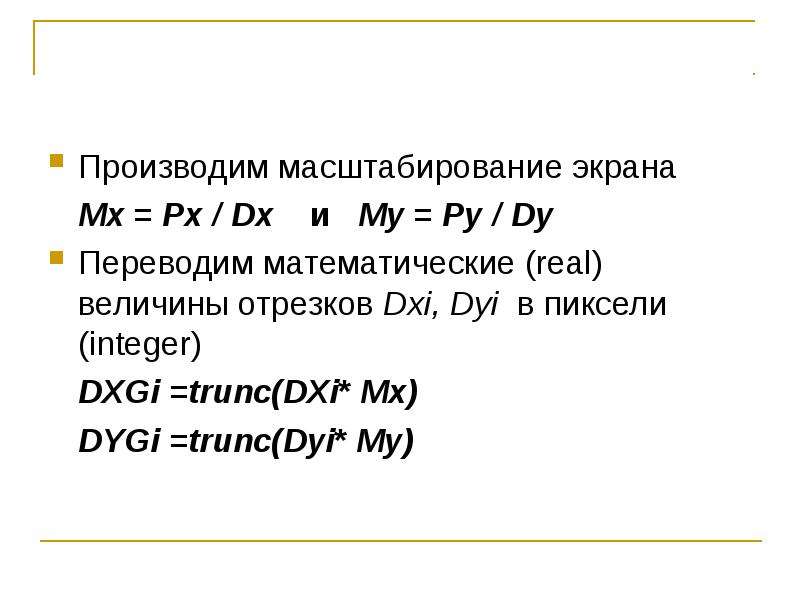

Производим масштабирование экрана Mx = Px / Dx и My = Py / Dy Переводим математические (real) величины отрезков Dxi, Dyi в пиксели (integer) DXGi =trunc(DXi* Mx) DYGi =trunc(Dyi* My)

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

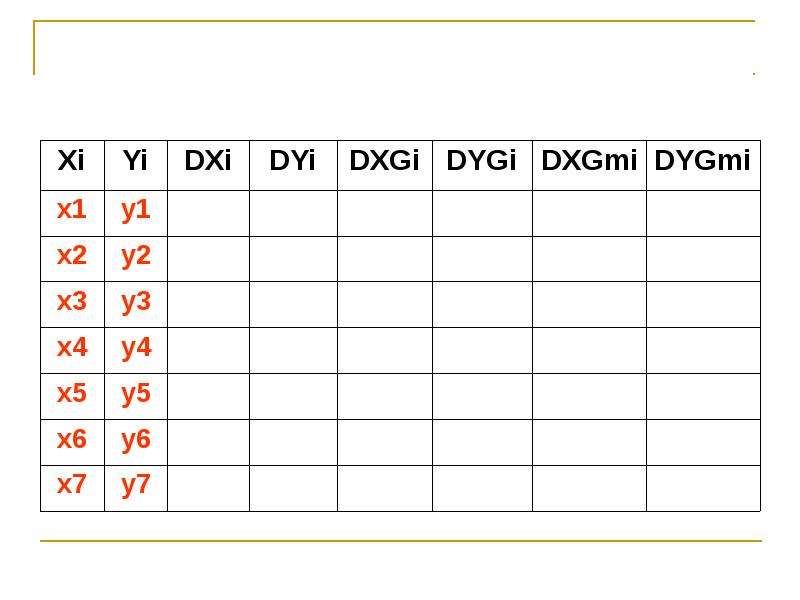

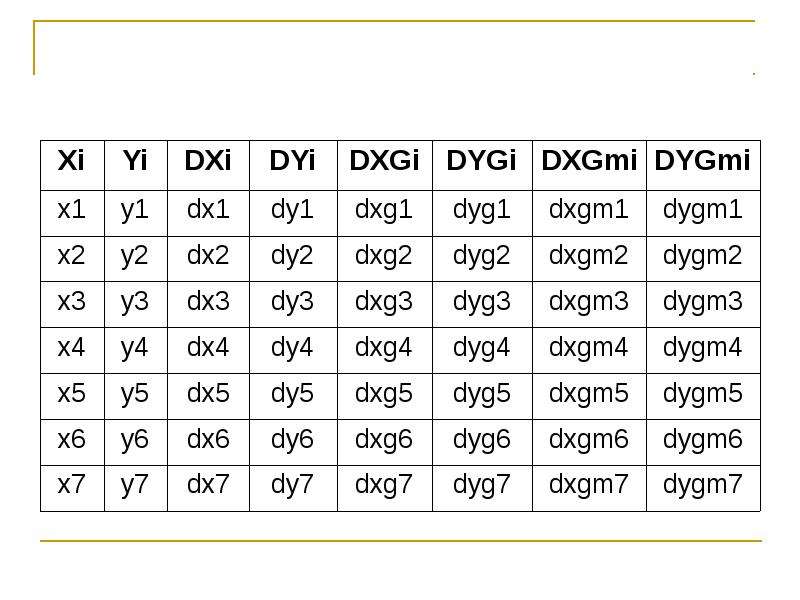

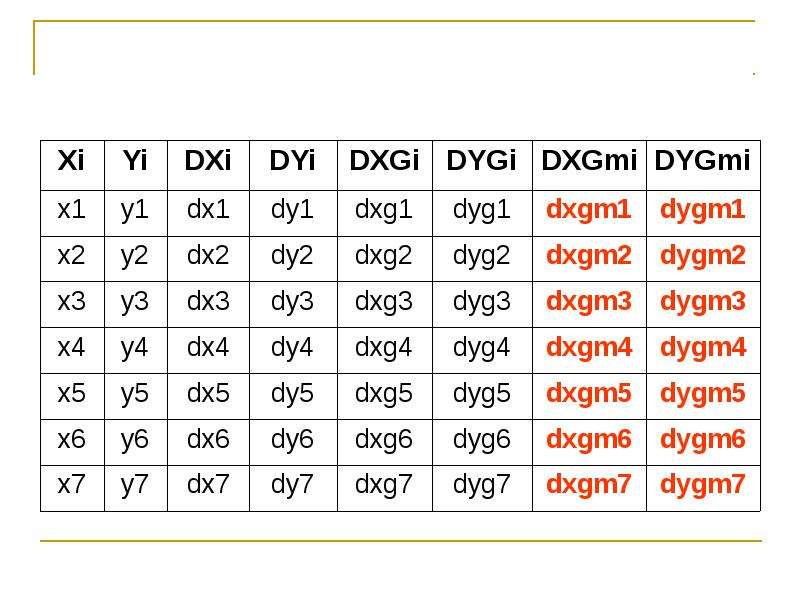

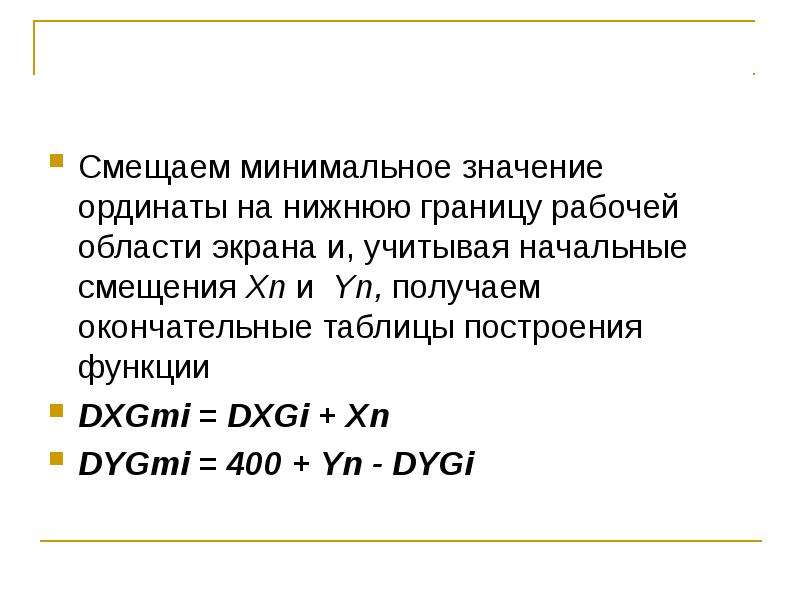

Смещаем минимальное значение ординаты на нижнюю границу рабочей области экрана и, учитывая начальные смещения Xn и Yn, получаем окончательные таблицы построения функции DXGmi = DXGi + Xn DYGmi = 400 + Yn - DYGi

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

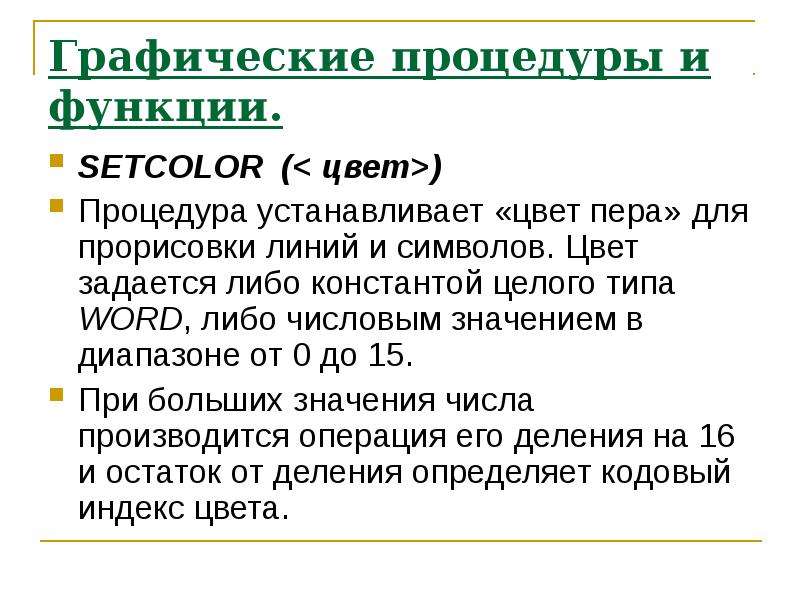

Графические процедуры и функции. SETCOLOR (< цвет>) Процедура устанавливает «цвет пера» для прорисовки линий и символов. Цвет задается либо константой целого типа WORD, либо числовым значением в диапазоне от 0 до 15. При больших значения числа производится операция его деления на 16 и остаток от деления определяет кодовый индекс цвета.

Слайд 26

Описание слайда:

MOVETO (x,y) Процедура устанавливает текущее положение указателя, (x,y) –выражения типа INTEGER, задающие новые координаты указателя по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем.

Слайд 27

Описание слайда:

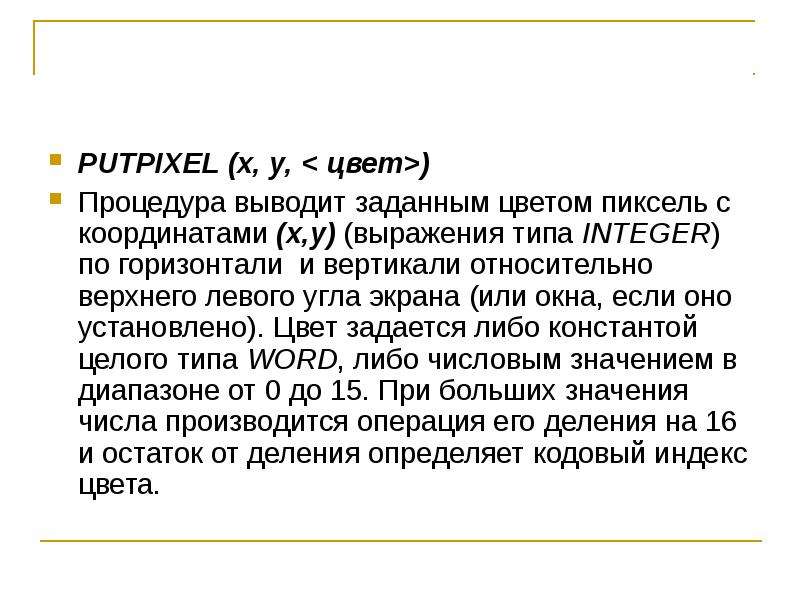

PUTPIXEL (x, y, < цвет>) Процедура выводит заданным цветом пиксель с координатами (x,y) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Цвет задается либо константой целого типа WORD, либо числовым значением в диапазоне от 0 до 15. При больших значения числа производится операция его деления на 16 и остаток от деления определяет кодовый индекс цвета.

Слайд 28

Описание слайда:

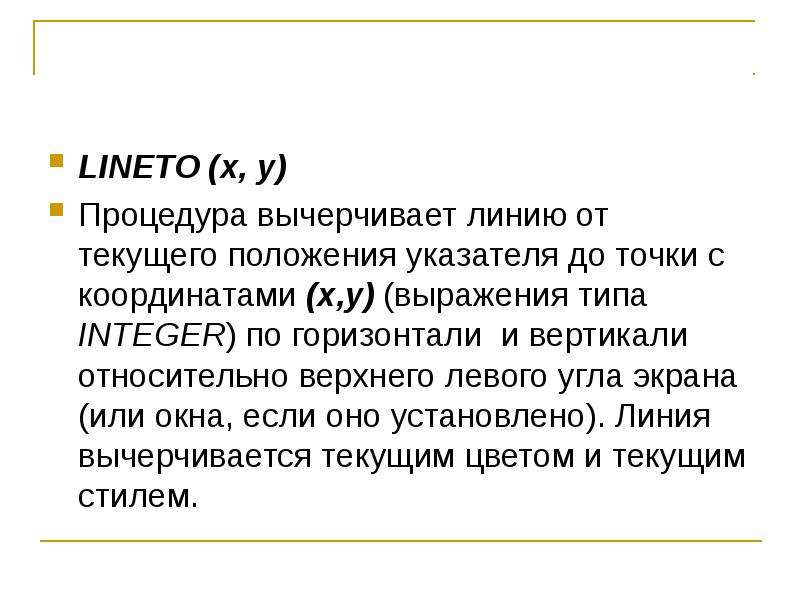

LINETO (x, y) Процедура вычерчивает линию от текущего положения указателя до точки с координатами (x,y) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем.

Слайд 29

Описание слайда:

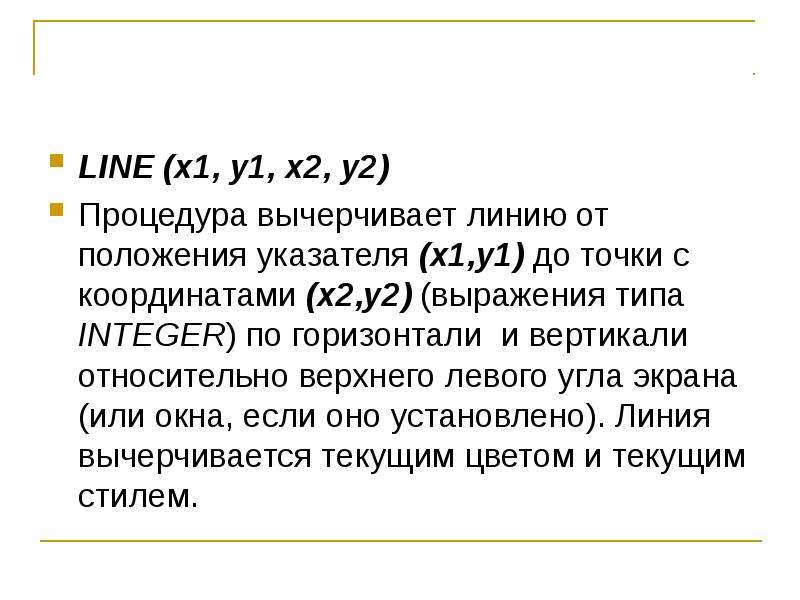

LINE (x1, y1, x2, y2) Процедура вычерчивает линию от положения указателя (x1,y1) до точки с координатами (x2,y2) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем.

Слайд 30

Описание слайда:

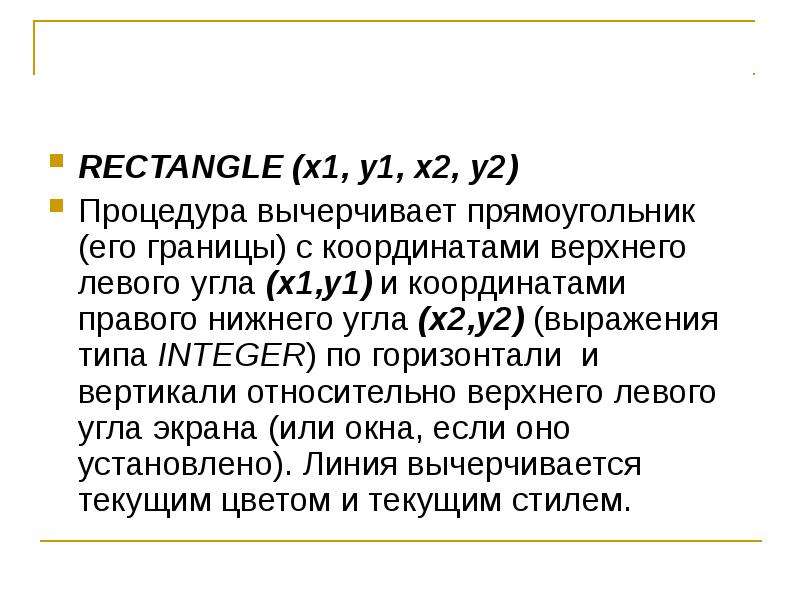

RECTANGLE (x1, y1, x2, y2) Процедура вычерчивает прямоугольник (его границы) с координатами верхнего левого угла (x1,y1) и координатами правого нижнего угла (x2,y2) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем.

Слайд 31

Описание слайда:

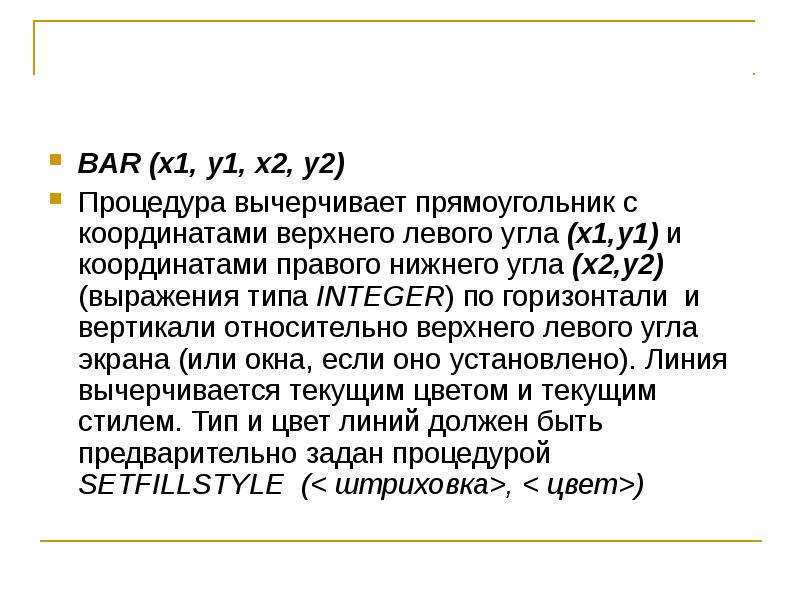

BAR (x1, y1, x2, y2) Процедура вычерчивает прямоугольник с координатами верхнего левого угла (x1,y1) и координатами правого нижнего угла (x2,y2) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем. Тип и цвет линий должен быть предварительно задан процедурой SETFILLSTYLE (< штриховка>, < цвет>)

Слайд 32

Описание слайда:

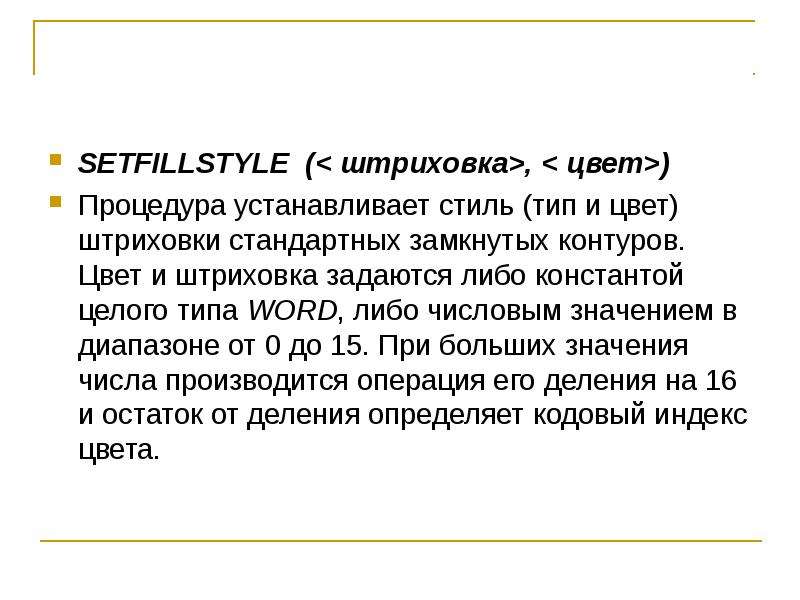

SETFILLSTYLE (< штриховка>, < цвет>) Процедура устанавливает стиль (тип и цвет) штриховки стандартных замкнутых контуров. Цвет и штриховка задаются либо константой целого типа WORD, либо числовым значением в диапазоне от 0 до 15. При больших значения числа производится операция его деления на 16 и остаток от деления определяет кодовый индекс цвета.

Слайд 33

Описание слайда:

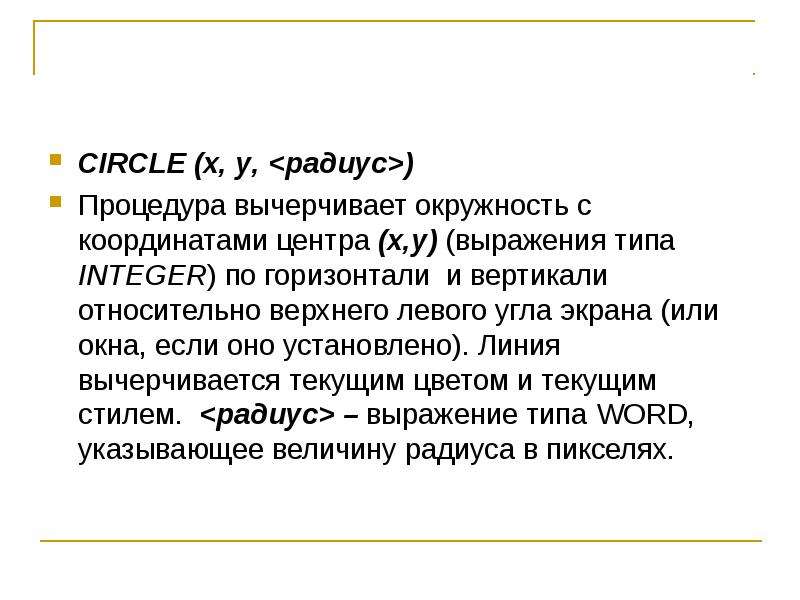

CIRCLE (x, y, ) Процедура вычерчивает окружность с координатами центра (x,y) (выражения типа INTEGER) по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено). Линия вычерчивается текущим цветом и текущим стилем. – выражение типа WORD, указывающее величину радиуса в пикселях.

Слайд 34

Описание слайда:

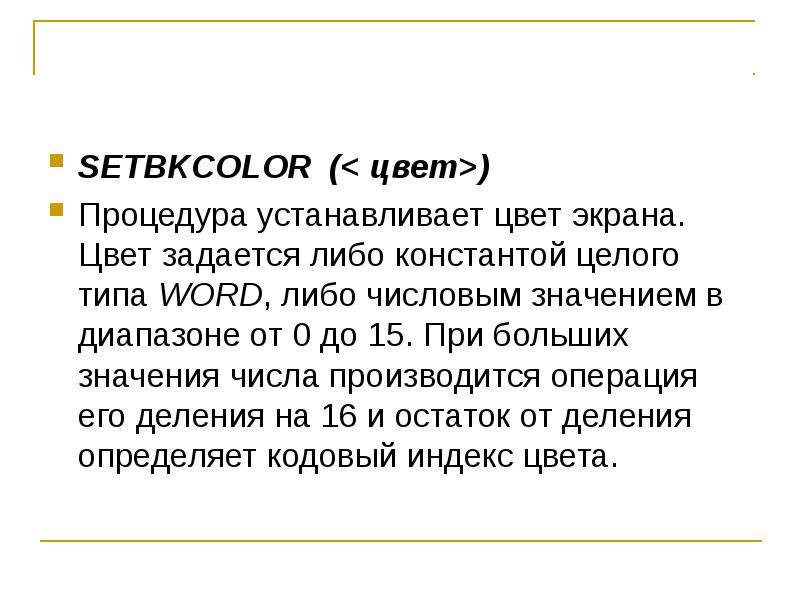

SETBKCOLOR (< цвет>) Процедура устанавливает цвет экрана. Цвет задается либо константой целого типа WORD, либо числовым значением в диапазоне от 0 до 15. При больших значения числа производится операция его деления на 16 и остаток от деления определяет кодовый индекс цвета.

Слайд 35

Описание слайда:

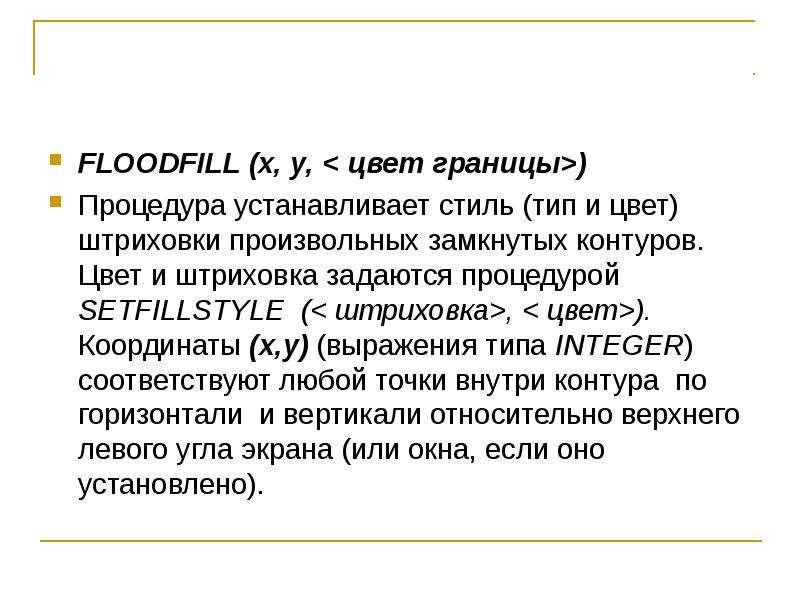

FLOODFILL (x, y, < цвет границы>) Процедура устанавливает стиль (тип и цвет) штриховки произвольных замкнутых контуров. Цвет и штриховка задаются процедурой SETFILLSTYLE (< штриховка>, < цвет>). Координаты (x,y) (выражения типа INTEGER) соответствуют любой точки внутри контура по горизонтали и вертикали относительно верхнего левого угла экрана (или окна, если оно установлено).

Слайд 36

Описание слайда:

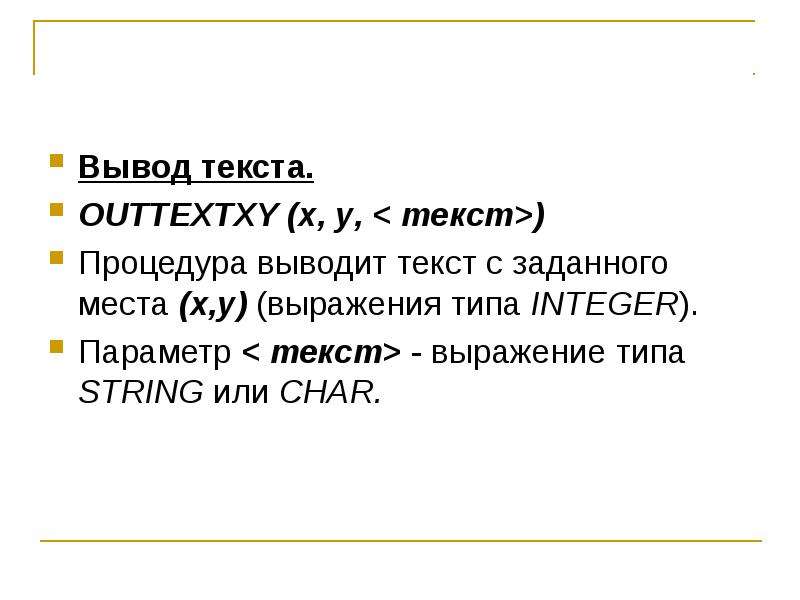

Вывод текста. OUTTEXTXY (x, y, < текст>) Процедура выводит текст с заданного места (x,y) (выражения типа INTEGER). Параметр < текст> - выражение типа STRING или CHAR.

Слайд 37

Описание слайда:

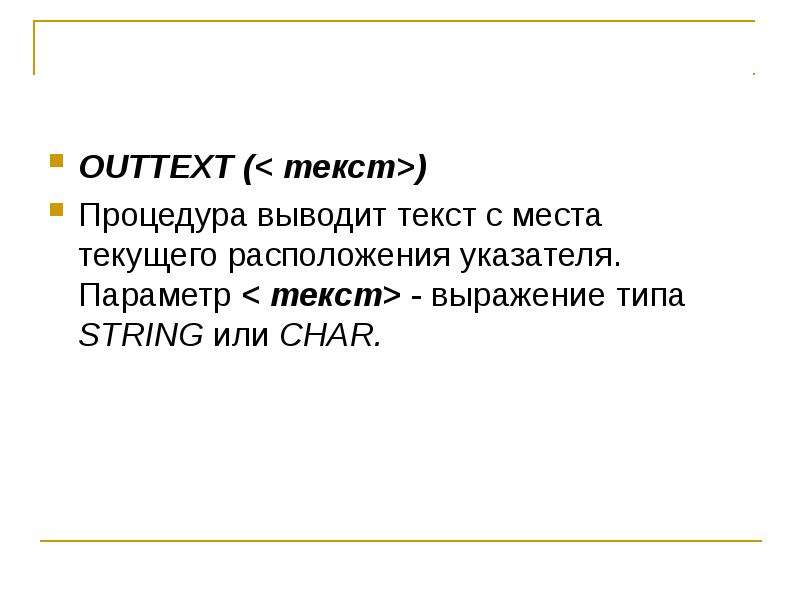

OUTTEXT (< текст>) Процедура выводит текст с места текущего расположения указателя. Параметр < текст> - выражение типа STRING или CHAR.

Слайд 38

Описание слайда:

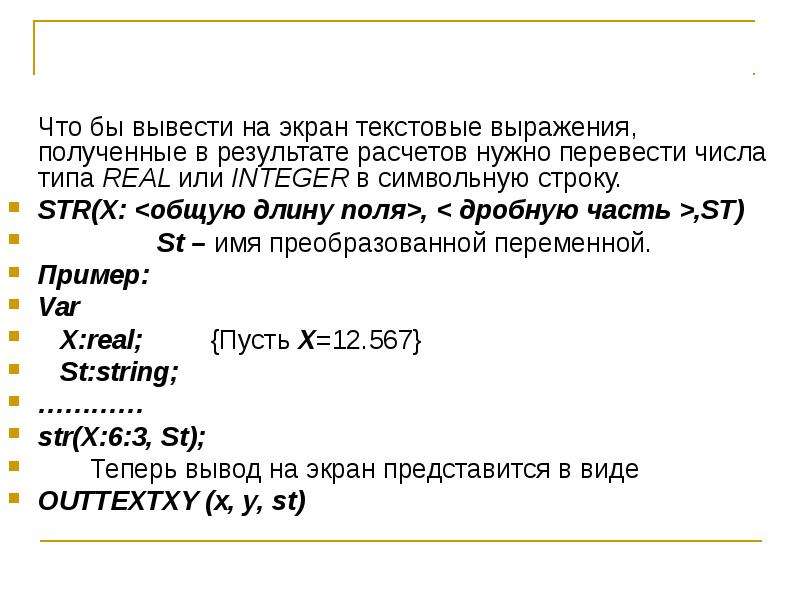

Что бы вывести на экран текстовые выражения, полученные в результате расчетов нужно перевести числа типа REAL или INTEGER в символьную строку. STR(X: , < дробную часть >,ST) St – имя преобразованной переменной. Пример: Var X:real; {Пусть X=12.567} St:string; ………… str(X:6:3, St); Теперь вывод на экран представится в виде OUTTEXTXY (x, y, st)
