Слайд 1

Описание слайда:

УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО)

Слайд 2

Описание слайда:

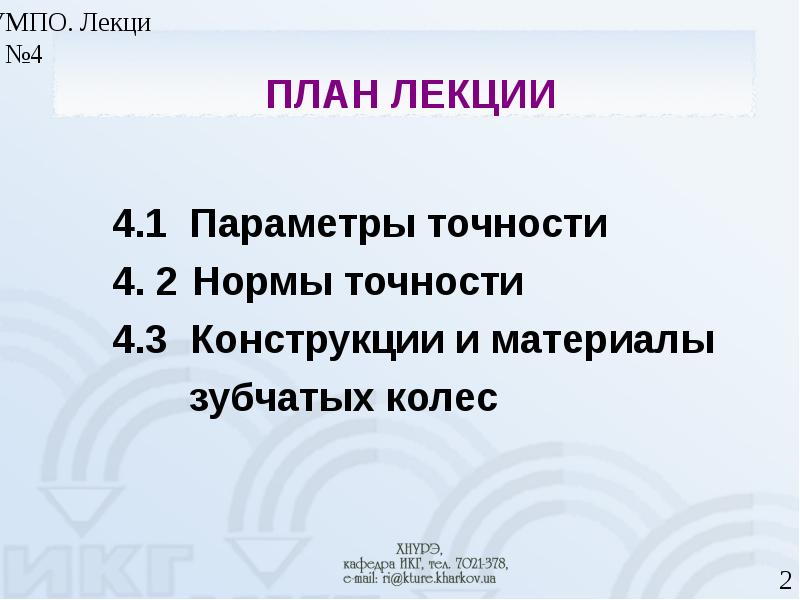

ПЛАН ЛЕКЦИИ 4.1 Параметры точности 4. 2 Нормы точности 4.3 Конструкции и материалы зубчатых колес

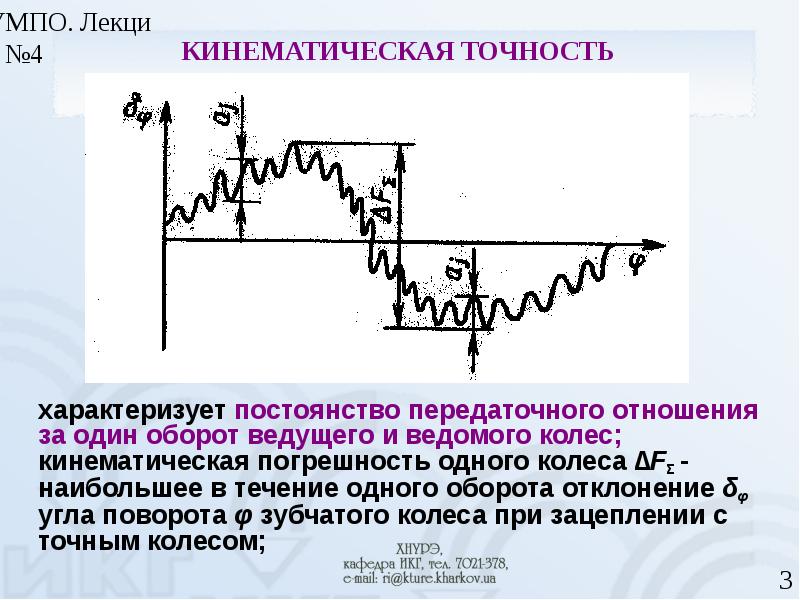

Слайд 3

Описание слайда:

характеризует постоянство передаточного отношения за один оборот ведущего и ведомого колес; кинематическая погрешность одного колеса ∆FΣ - наибольшее в течение одного оборота отклонение δφ угла поворота φ зубчатого колеса при зацеплении с точным колесом;

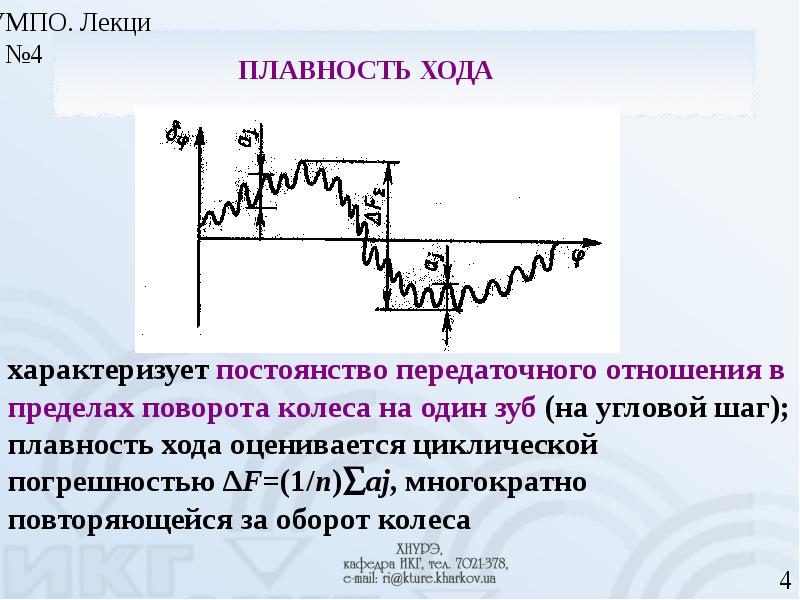

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

СТЕПЕНЬ КОНТАКТА СОПРЯЖЕННЫХ ЗУБЬЕВ КОЛЕС определяет полноту прилегания рабочих поверхностей зубьев

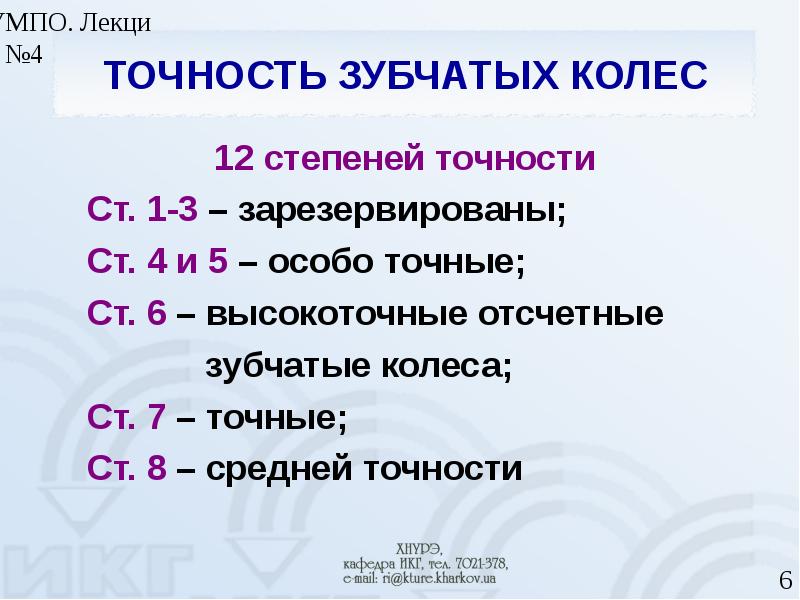

Слайд 6

Описание слайда:

ТОЧНОСТЬ ЗУБЧАТЫХ КОЛЕС 12 степеней точности Ст. 1-3 – зарезервированы; Ст. 4 и 5 – особо точные; Ст. 6 – высокоточные отсчетные зубчатые колеса; Ст. 7 – точные; Ст. 8 – средней точности

Слайд 7

Описание слайда:

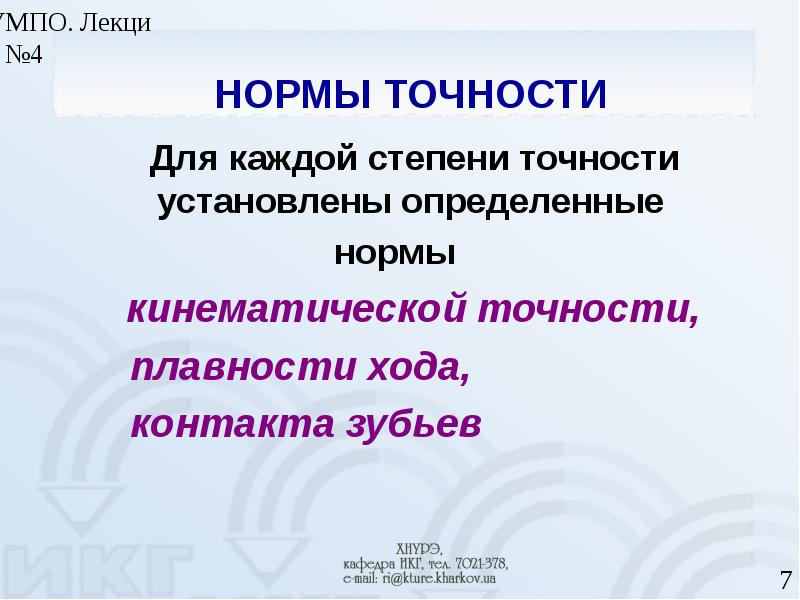

НОРМЫ ТОЧНОСТИ Для каждой степени точности установлены определенные нормы кинематической точности, плавности хода, контакта зубьев

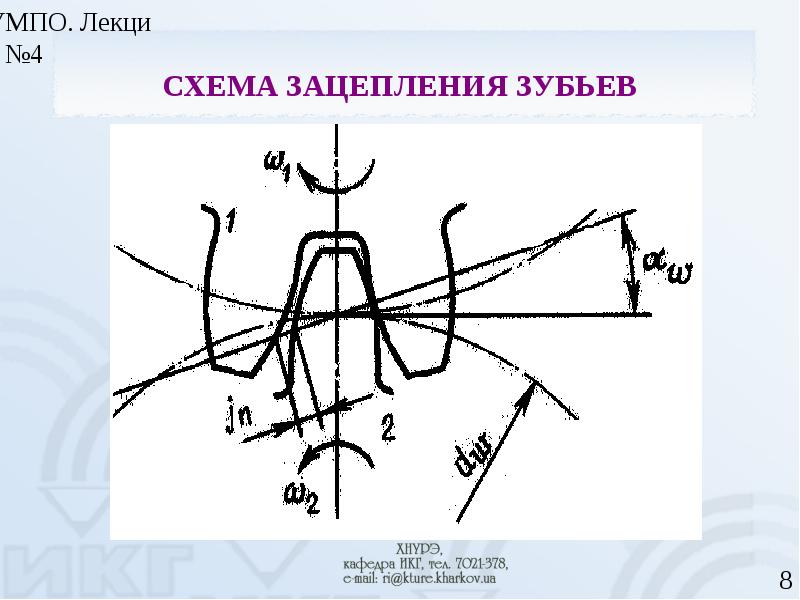

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

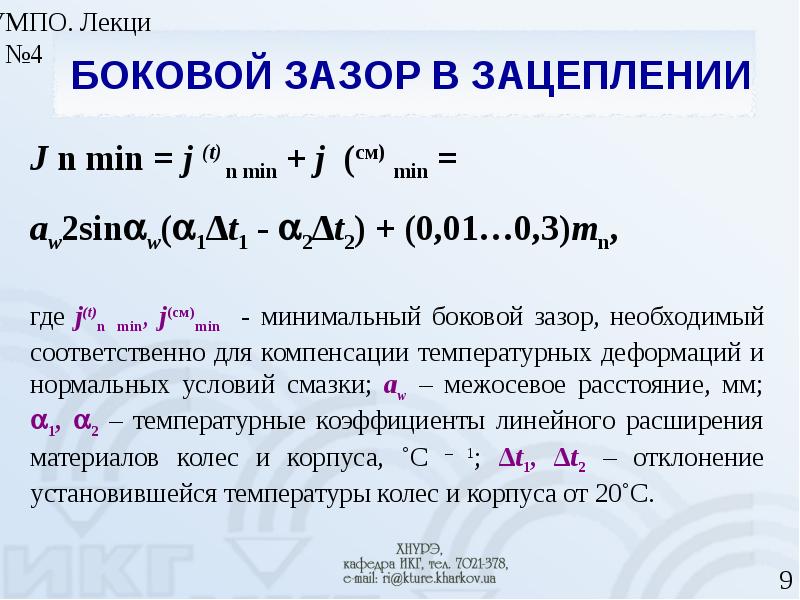

БОКОВОЙ ЗАЗОР В ЗАЦЕПЛЕНИИ

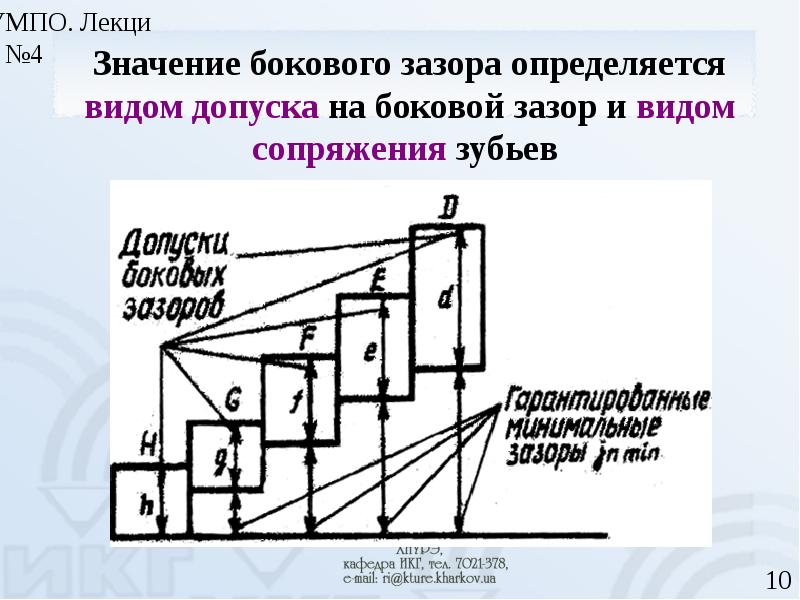

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

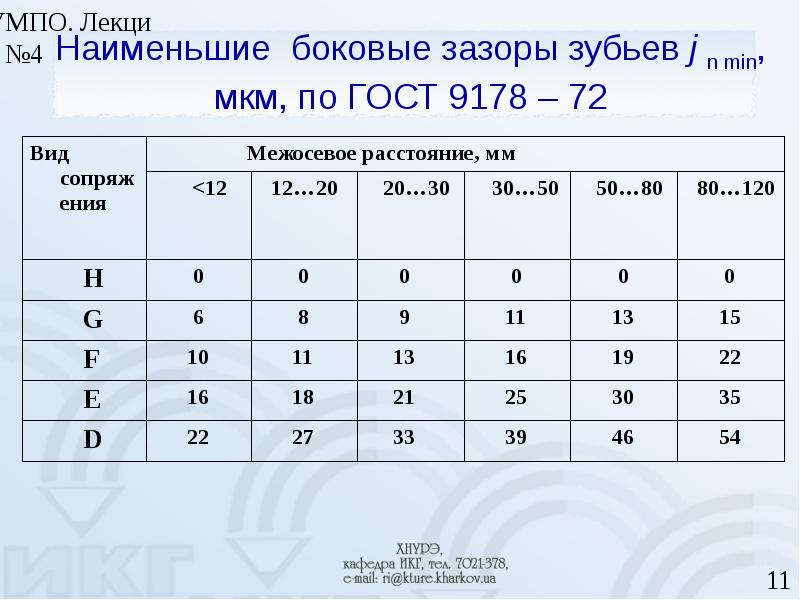

Наименьшие боковые зазоры зубьев j n min, мкм, по ГОСТ 9178 – 72

Слайд 12

Описание слайда:

Кинематический мертвый (свободный) ход Определяется углом поворота ∆φ одного колеса при неподвижном втором колесе. Особенно проявляется в реверсивных передачах и снижает точность действия механизма, вызывает вибрации и другие вредные явления.

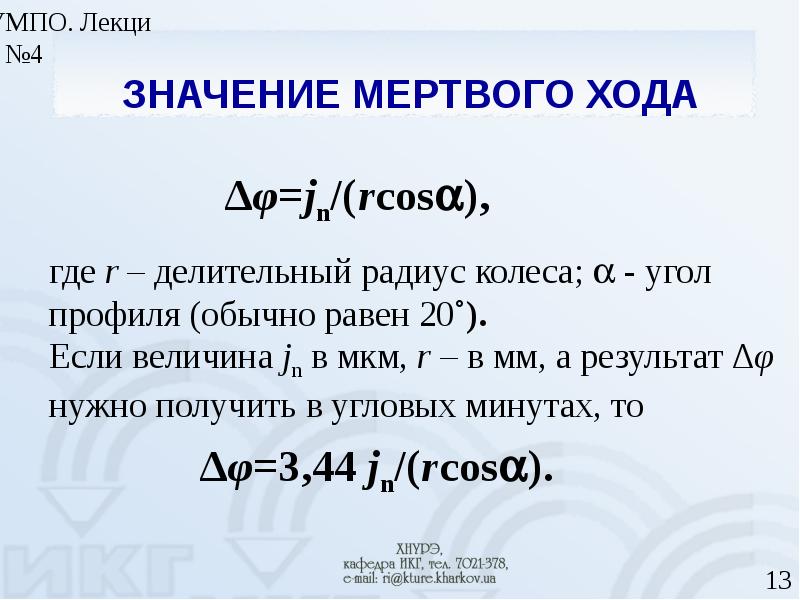

Слайд 13

Описание слайда:

ЗНАЧЕНИЕ МЕРТВОГО ХОДА

Слайд 14

Описание слайда:

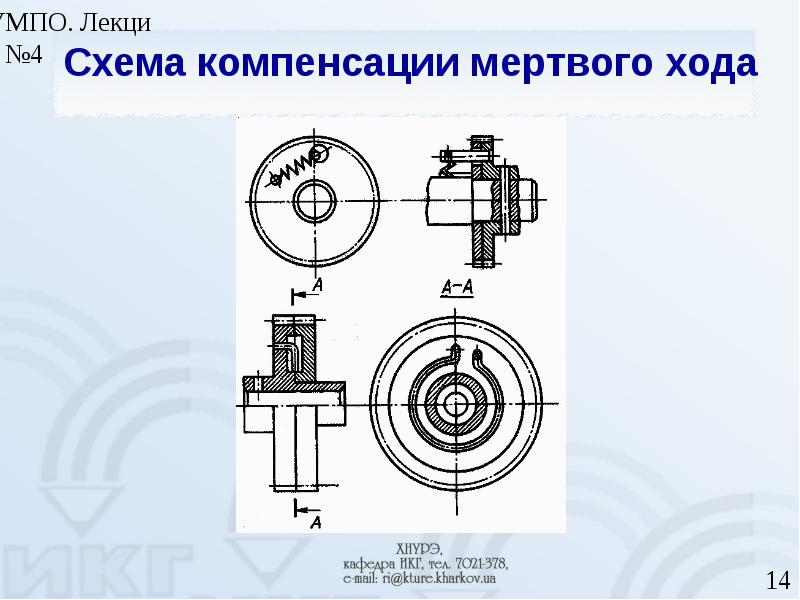

Схема компенсации мертвого хода

Слайд 15

Описание слайда:

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ТОЧНОСТИ Степень точности при изготовлении зубчатых колес обозначается раздельным указанием степени точности по каждому точностному параметру с указанием номера стандарта, например: 7-8-8-H ГОСТ 1643-81 (для цилиндрических) или при одинаковых степенях точности параметров: 7-G ГОСТ 1758-81 (для конических передач).

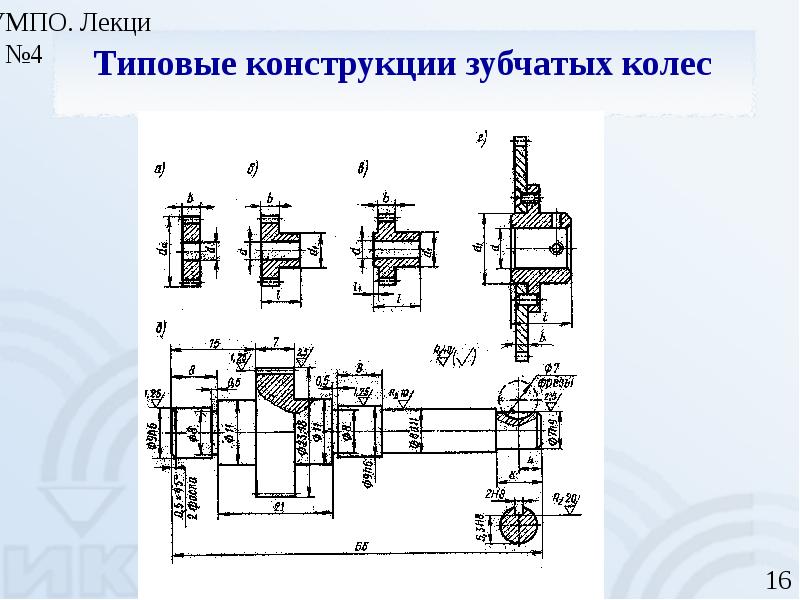

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

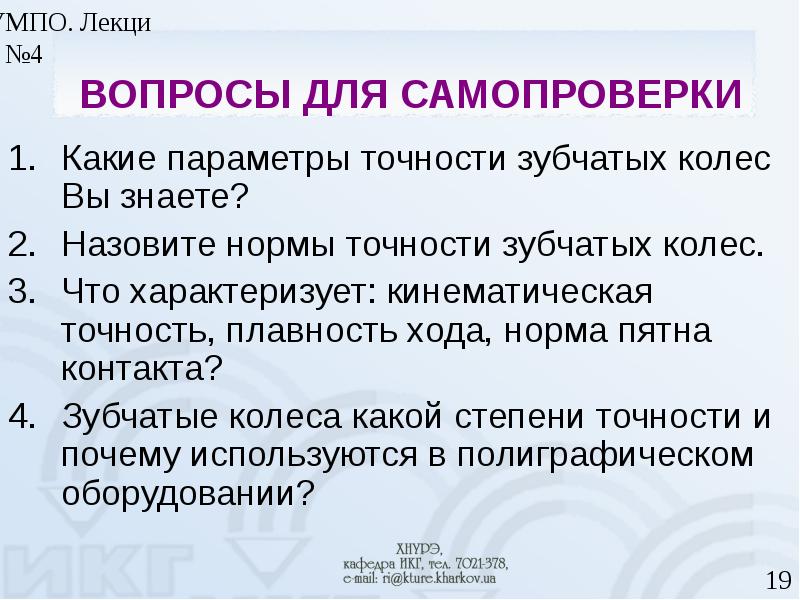

Слайд 19

Описание слайда:

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Какие параметры точности зубчатых колес Вы знаете? Назовите нормы точности зубчатых колес. Что характеризует: кинематическая точность, плавность хода, норма пятна контакта? Зубчатые колеса какой степени точности и почему используются в полиграфическом оборудовании?
