Слайд 1

Описание слайда:

Логические величины и выражения

Слайд 2

Описание слайда:

Основные понятия логики Высказывание (суждение) — это повествовательное предложение, в котором что-либо утверждается или отрицается. По поводу любого высказывания можно сказать, истинно оно или ложно.

Слайд 3

Описание слайда:

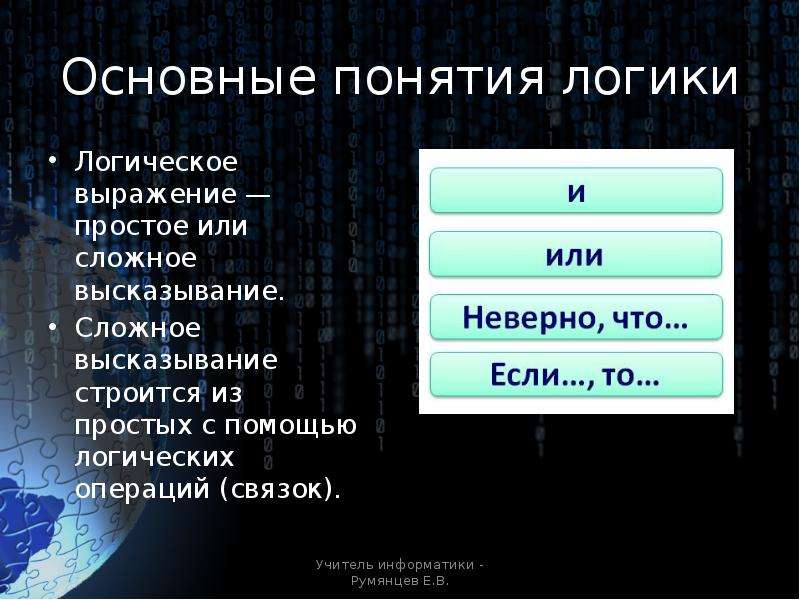

Основные понятия логики Логическое выражение — простое или сложное высказывание. Сложное высказывание строится из простых с помощью логических операций (связок).

Слайд 4

Описание слайда:

Конъюнкция (логическое умножение) В русском языке она выражается союзом И. В математической логике используются знаки & или Ʌ. Конъюнкция — двухместная операция; записывается в виде: А & В. Значением такого выражения будет ЛОЖЬ, если значение хотя бы одного из операндов ложно.

Слайд 5

Описание слайда:

Дизъюнкция (логическое сложение) В русском языке этой связке соответствует союз ИЛИ. В математической логике она обозначается знаком V. Дизъюнкция — двухместная операция; записывается в виде: A v В. Значением такого выражения будет ИСТИНА, если значение хотя бы одного из операндов истинно.

Слайд 6

Описание слайда:

Отрицание В русском языке этой связке соответствует частица НЕ (в некоторых высказываниях применяется оборот «неверно, что ...»). Отрицание — унарная (одноместная) операция; записывается в виде: ¬А или А.

Слайд 7

Описание слайда:

Логические функции на области числовых значений Алгебра чисел пересекается с алгеброй логики в тех случаях, когда приходится проверять принадлежность значений алгебраических выражений некоторому множеству. Например, принадлежность значения числовой переменной X множеству положительных чисел выражается через высказывание: «X больше нуля». Символически это записывается так: Х>0. В алгебре такое выражение называют неравенством. В логике — отношением.

Слайд 8

Описание слайда:

Логические функции Отношение можно рассматривать как логическую функцию от числовых аргументов. Например: F(х) = (х > 0) или Р(х, у)=(х < у). Аргументы определены на бесконечном множестве действительных чисел, а значения функции — на множестве, состоящем из двух логических величин: ИСТИНА, ЛОЖЬ.

Слайд 9

Описание слайда:

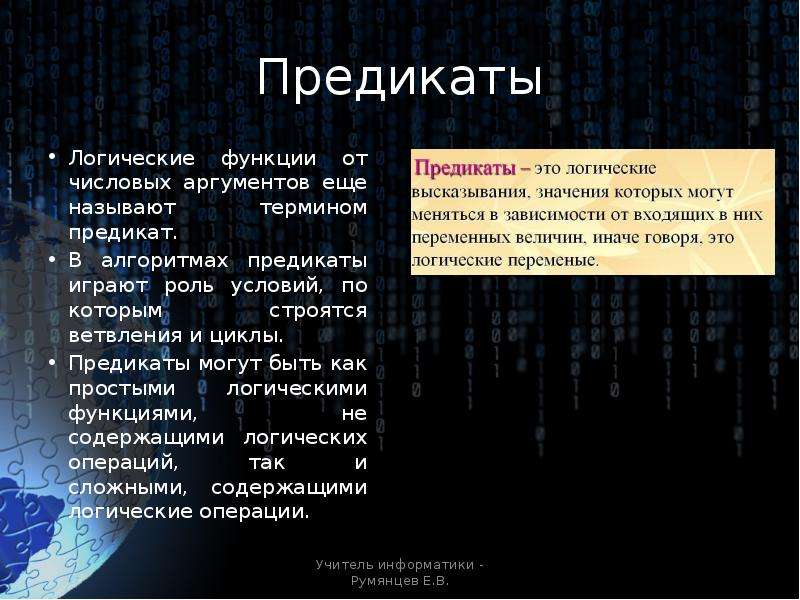

Предикаты Логические функции от числовых аргументов еще называют термином предикат. В алгоритмах предикаты играют роль условий, по которым строятся ветвления и циклы. Предикаты могут быть как простыми логическими функциями, не содержащими логических операций, так и сложными, содержащими логические операции.

Слайд 10

Описание слайда:

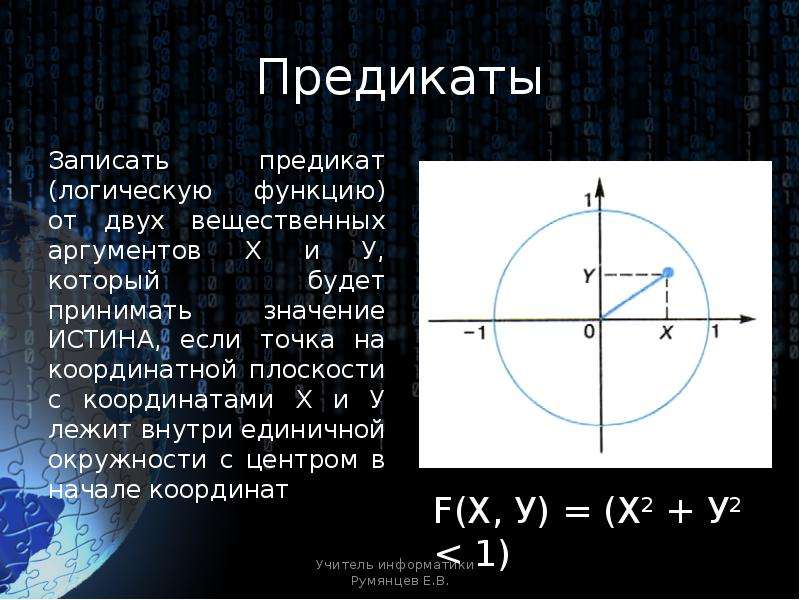

Предикаты Записать предикат (логическую функцию) от двух вещественных аргументов X и У, который будет принимать значение ИСТИНА, если точка на координатной плоскости с координатами X и У лежит внутри единичной окружности с центром в начале координат

Слайд 11

Описание слайда:

Предикаты Записать предикат, который будет принимать значение ИСТИНА, если точка на координатной плоскости с координатами X и У лежит внутри кольца с центром в начале координат, и радиусами R1 и R2. Поскольку значения R1 и R2 — переменные величины, искомая логическая функция будет иметь четыре аргумента: X, У, R1, R2. Возможны две ситуации: 1) R12 < X2 + У2 < R22 и R1 < R2: R1 — внутренний радиус, R2 — внешний радиус; 2) R22 < X2 + У2 < R12 и R2 < R1: R2 — внутренний радиус, R1 — внешний радиус.

Слайд 12

Описание слайда:

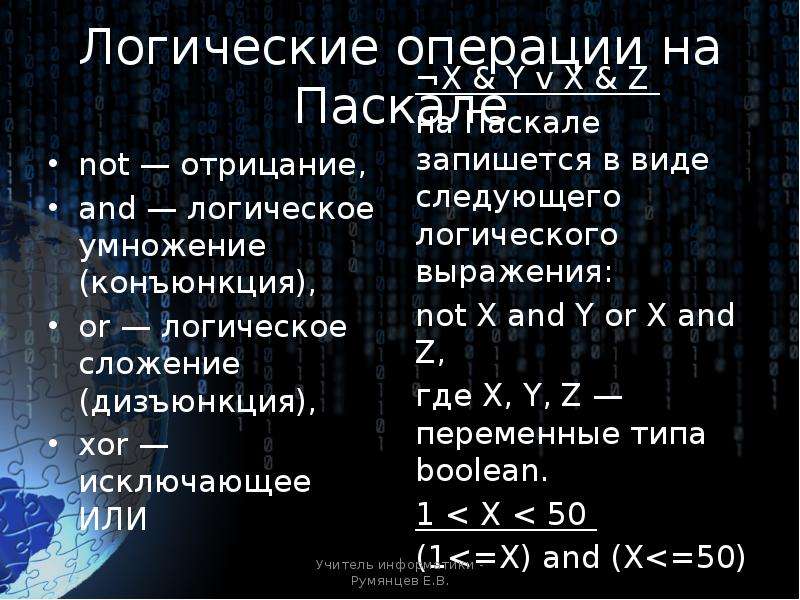

Логические операции на Паскале not — отрицание, and — логическое умножение (конъюнкция), or — логическое сложение (дизъюнкция), хоr — исключающее ИЛИ

Слайд 13

Описание слайда:

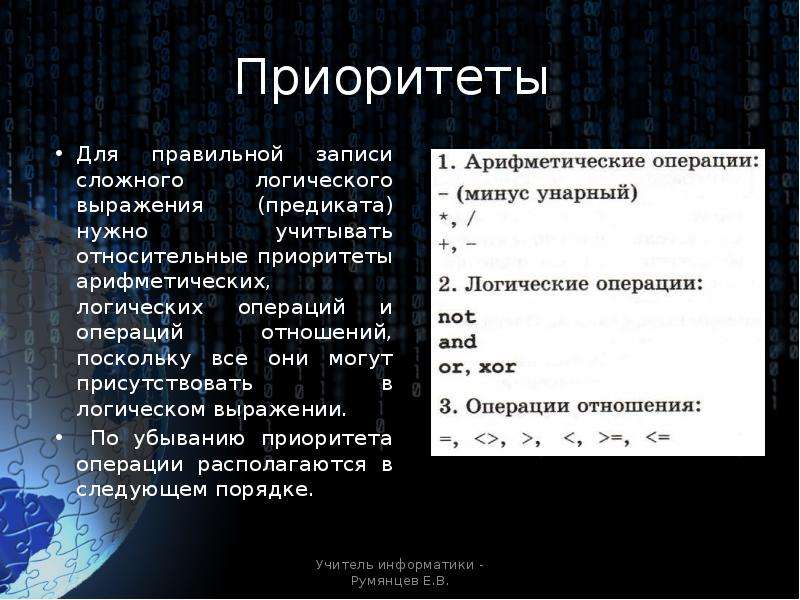

Приоритеты Для правильной записи сложного логического выражения (предиката) нужно учитывать относительные приоритеты арифметических, логических операций и операций отношений, поскольку все они могут присутствовать в логическом выражении. По убыванию приоритета операции располагаются в следующем порядке.
