Слайд 1

Описание слайда:

Основные характеристики лазерного излучения Классификация лазеров

Слайд 2

Описание слайда:

Одной из характеристик лазеров является длина волны излучения. Одной из характеристик лазеров является длина волны излучения. Диапазон длин волн простирается от рентгеновского до дальнего инфракрасного. Наиболее широкий диапазон у газовых лазеров.

Слайд 3

Описание слайда:

Лазеры, которые излучают непрерывно, имеют мощность излучения от 1 мВт до 100 Вт. Например, гелий-неоновые лазеры имеют милливаттную мощность, а CO2 лазеры имеют мощность порядка 100 Вт. Лазеры, которые излучают непрерывно, имеют мощность излучения от 1 мВт до 100 Вт. Например, гелий-неоновые лазеры имеют милливаттную мощность, а CO2 лазеры имеют мощность порядка 100 Вт. Для импульсных лазеров важной характеристикой является энергия в импульсе и наибольшей величины достигает у твердотельных лазеров – порядка 1000 Дж. Для импульсных лазеров, когда энергия излучается за короткие времена, пиковая мощность может достигать огромных значений. К примеру, если энергия в импульсе достигает 1000 Дж, а длительность импульса 10-9 с, то мощность достигнет 1012 Вт.

Слайд 4

Описание слайда:

Еще одной энергетической характеристикой является плотность мощности (интенсивность) – энергия, выделяемая в единицу времени на единице поверхности: Еще одной энергетической характеристикой является плотность мощности (интенсивность) – энергия, выделяемая в единицу времени на единице поверхности: На практике можно достичь огромной плотности мощности за счет коротких импульсов и фокусировки. Пример: если на металл приходится интенсивность излучения 105 Вт/см2, то начинается плавление металла, при интенсивности 107 Вт/см2 происходит кипение металла, а при 109 Вт/см2 вещество металла превращается в плазму.

Слайд 5

Описание слайда:

Еще одной важной характеристикой лазера является расходимость лазерного луча. Еще одной важной характеристикой лазера является расходимость лазерного луча. Наиболее узкий луч имеют газовые лазеры, так как в них можно использовать достаточно длинные оптические резонаторы (длиной 1 метр и более). Хуже всего с этим обстоит у полупроводниковых лазеров, которые имеют лепестковый раскрой излучения: в одной плоскости около одного градуса, в другой – около 10÷15 угловых градусов.

Слайд 6

Описание слайда:

Следующей важной характеристикой лазера является монохроматичность. Она определяется соотношением Следующей важной характеристикой лазера является монохроматичность. Она определяется соотношением где Δν — спектральная ширина излучения лазера, ν0 — центральная частота. У газовых лазеров монохроматичность достигает 10-10. Твердотельные и особенно полупроводниковые лазеры имеют в своем излучении значительный диапазон частот, то есть не отличаются высокой монохроматичностью. Монохроматичность особенно важна для лазерных измерений, связи, навигации, лазерной химии, медицины и т.д. В отдельных лабораториях достигнуты значения монохроматичности ~ 10-14.

Слайд 7

Описание слайда:

Когерентность Когерентность лазерного излучения означает, что колебания электромагнитного поля имеют постоянный во времени сдвиг фазы для двух произвольных точек пучка. Кроме того, это означает также неизменность формы волнового фронта. Выделяют временную и пространственную когерентность. Временная когерентность определяет монохроматичность излучения, пространственная когерентность определяет направленность излучения. Однако в реальных условиях фаза и частота колебаний не остаются строго постоянными, т.е. степень когерентности k ≠ 1.

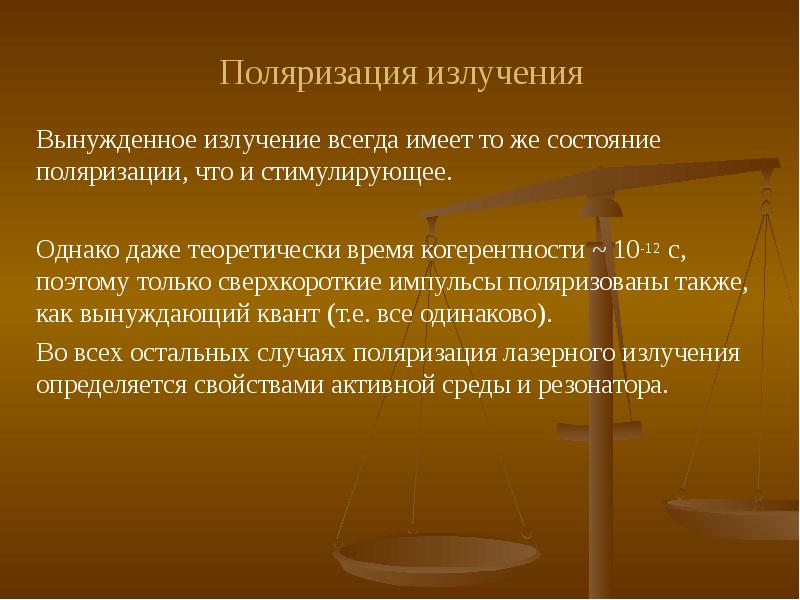

Слайд 8

Описание слайда:

Поляризация излучения Вынужденное излучение всегда имеет то же состояние поляризации, что и стимулирующее. Однако даже теоретически время когерентности ~ 10-12 с, поэтому только сверхкороткие импульсы поляризованы также, как вынуждающий квант (т.е. все одинаково). Во всех остальных случаях поляризация лазерного излучения определяется свойствами активной среды и резонатора.

Слайд 9

Описание слайда:

Длительность импульса Для импульсных лазеров важнейшей характеристикой является длительность импульса. На рисунках представлены различные формы импульсов и методы определения длительности.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

КПД лазера Очень важной характеристикой лазеров является коэффициент полезного действия – отношение полезной энергии лазерного излучения к затраченной энергии источника питания. У твердотельных лазеров КПД достигает от 1 до 3,5%. У газовых лазеров – от 1 до 15%. У полупроводниковых лазеров – до 60%.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

В современной литературе нет однозначных и четких критериев по классификации лазеров. В современной литературе нет однозначных и четких критериев по классификации лазеров. Ниже мы рассмотрим самые популярные в народе классификации.

Слайд 14

Описание слайда:

Классификация по активному элементу Второй подход к классификации лазеров связан с активным веществом. С этой точки зрения лазеры бывают: газовыми, твердотельными, жидкостными, лазеры на свободных электронах.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Еще один вид классификации связан с выходной мощностю: Еще один вид классификации связан с выходной мощностю: Лазеры, у которых средняя мощность более 106 Вт, называют высокомощными. При мощности в диапазоне 105…103 Вт имеем лазеры средней мощности. Если же мощность менее 10-3 Вт, то говорят о маломощных лазерах.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

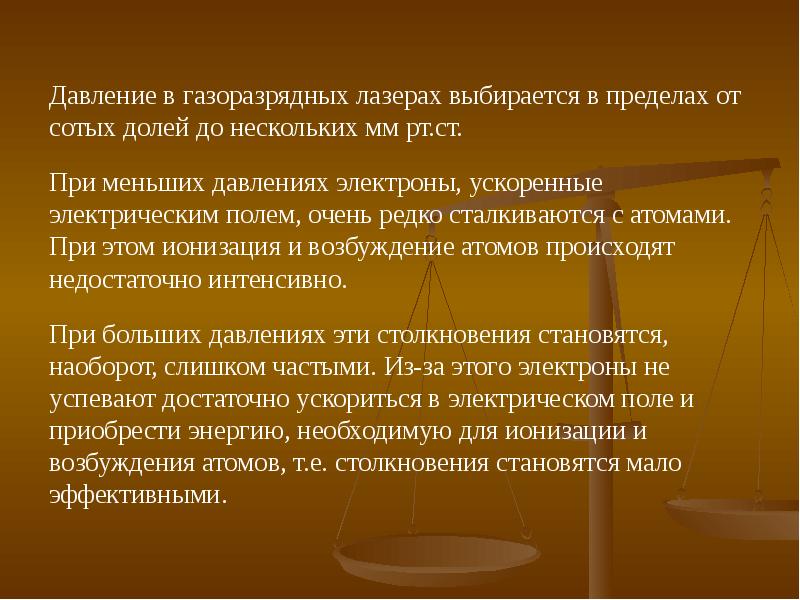

Слайд 19

Описание слайда:

Давление в газоразрядных лазерах выбирается в пределах от сотых долей до нескольких мм рт.ст. Давление в газоразрядных лазерах выбирается в пределах от сотых долей до нескольких мм рт.ст. При меньших давлениях электроны, ускоренные электрическим полем, очень редко сталкиваются с атомами. При этом ионизация и возбуждение атомов происходят недостаточно интенсивно. При больших давлениях эти столкновения становятся, наоборот, слишком частыми. Из-за этого электроны не успевают достаточно ускориться в электрическом поле и приобрести энергию, необходимую для ионизации и возбуждения атомов, т.е. столкновения становятся мало эффективными.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Основные достоинства газовых лазеров Высокая оптическая однородность газовых сред, что приводит к малой расходимости. Малая плотность газовых сред, что приводит к высокой монохроматичности. Высокая мощность. Непрерывный и импульсный режимы. Высокий КПД. Высокая интенсивность, что важно в технологиях обработки материалов.
