Вы можете ознакомиться и скачать презентацию на тему Планирование экспериментов применительно к объекту исследований. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Планирование экспериментов применительно к объекту исследований

Слайд 2

Описание слайда:

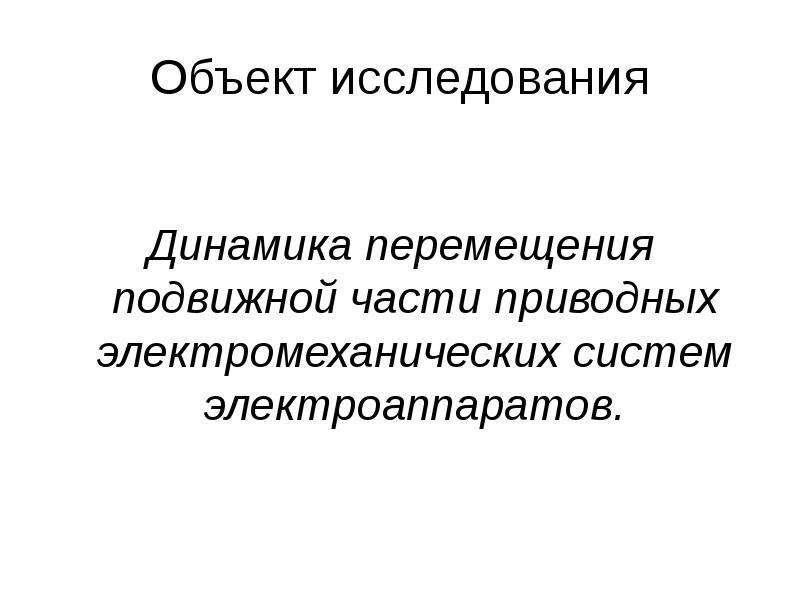

Объект исследования Динамика перемещения подвижной части приводных электромеханических систем электроаппаратов.

Слайд 3

Описание слайда:

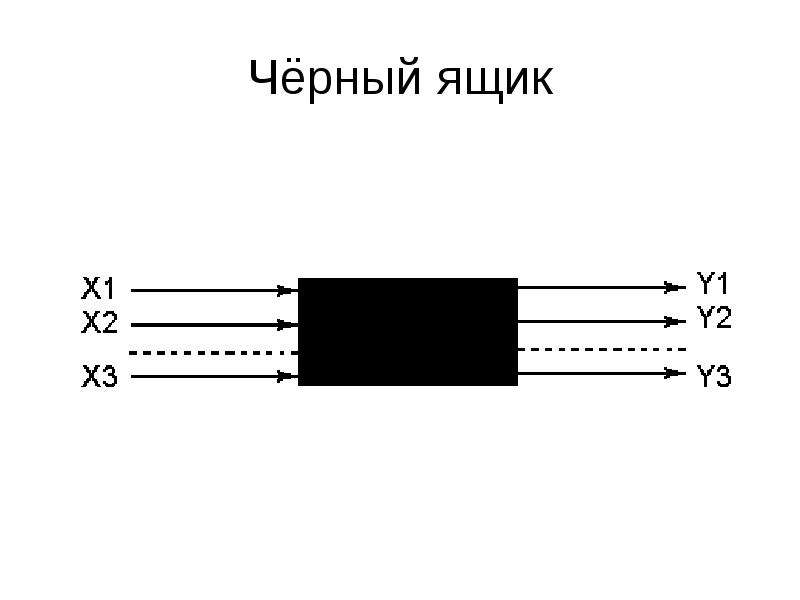

Чёрный ящик

Слайд 4

Описание слайда:

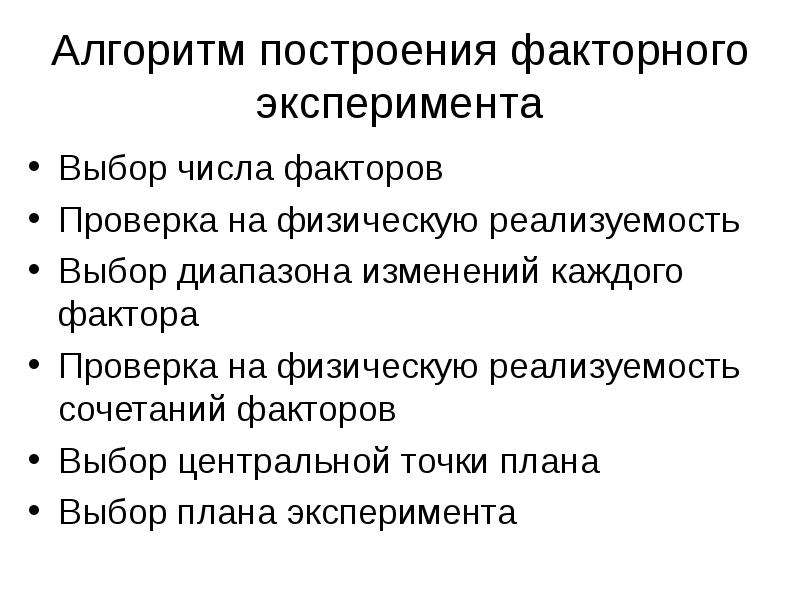

Алгоритм построения факторного эксперимента Выбор числа факторов Проверка на физическую реализуемость Выбор диапазона изменений каждого фактора Проверка на физическую реализуемость сочетаний факторов Выбор центральной точки плана Выбор плана эксперимента

Слайд 5

Описание слайда:

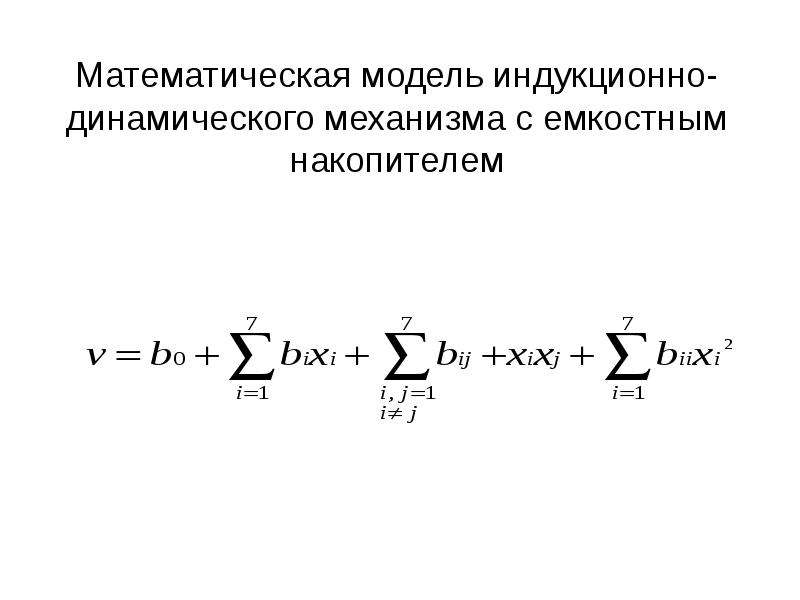

Математическая модель индукционно-динамического механизма с емкостным накопителем

Слайд 6

Описание слайда:

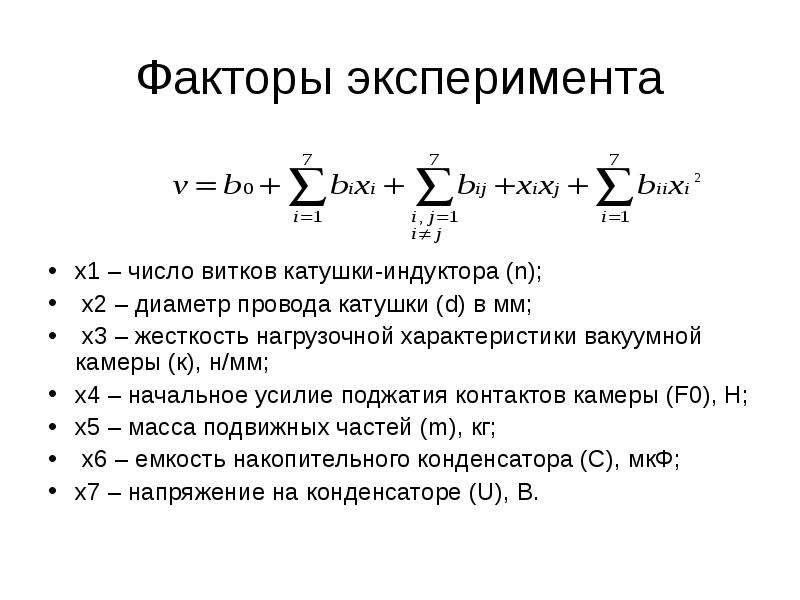

Факторы эксперимента х1 – число витков катушки-индуктора (n); х2 – диаметр провода катушки (d) в мм; х3 – жесткость нагрузочной характеристики вакуумной камеры (к), н/мм; х4 – начальное усилие поджатия контактов камеры (F0), Н; х5 – масса подвижных частей (m), кг; х6 – емкость накопительного конденсатора (С), мкФ; х7 – напряжение на конденсаторе (U), В.

Слайд 7

Описание слайда:

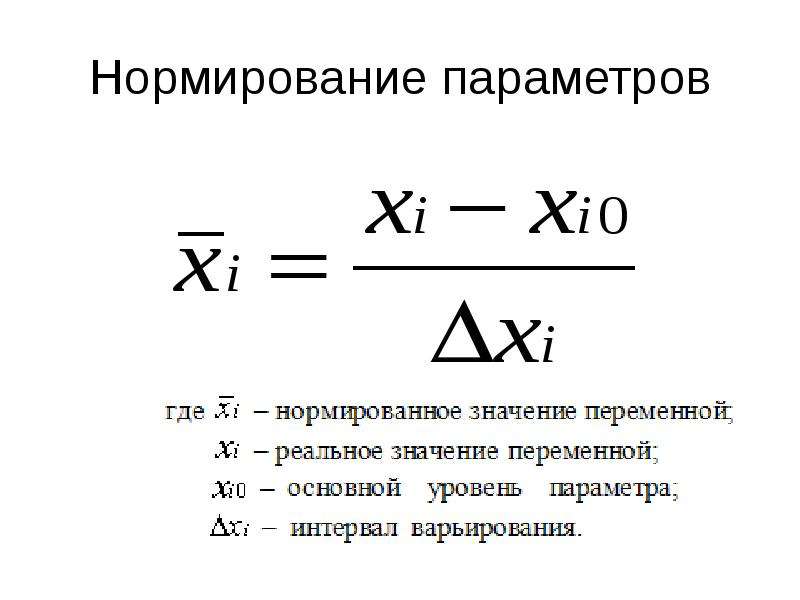

Нормирование параметров

Слайд 8

Описание слайда:

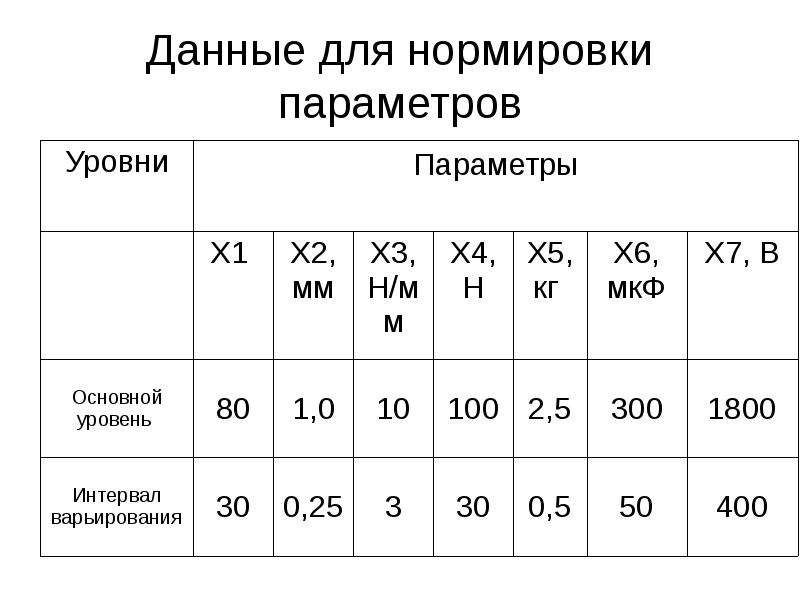

Данные для нормировки параметров

Слайд 9

Описание слайда:

Центральный композиционный план для трёх факторов

Слайд 10

Описание слайда:

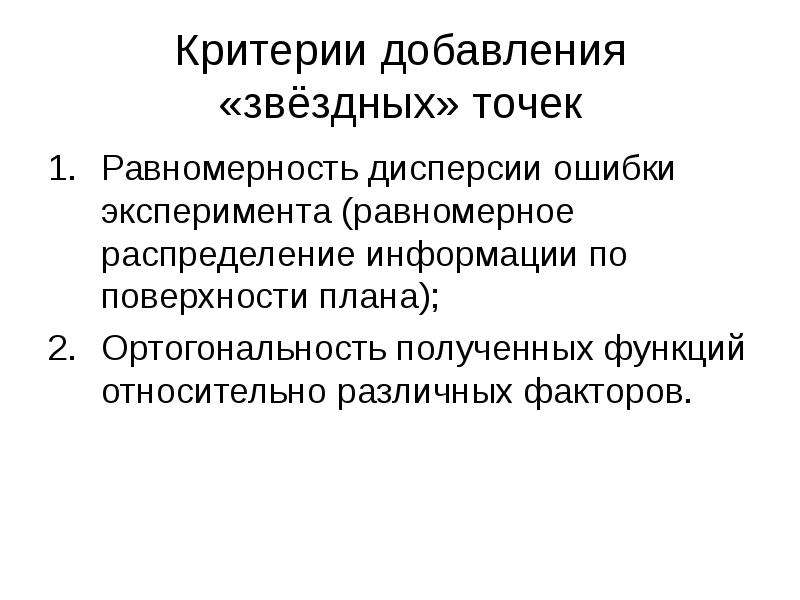

Критерии добавления «звёздных» точек Равномерность дисперсии ошибки эксперимента (равномерное распределение информации по поверхности плана); Ортогональность полученных функций относительно различных факторов.

Слайд 11

Описание слайда:

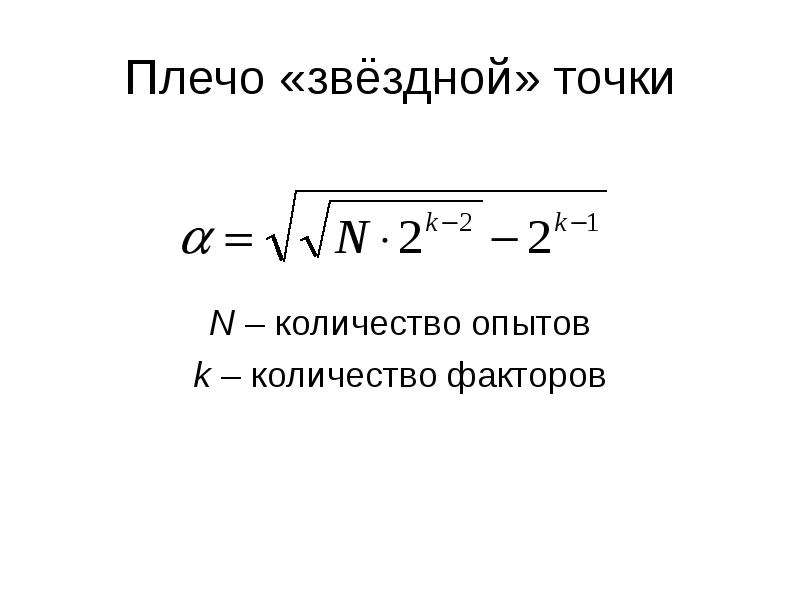

Плечо «звёздной» точки N – количество опытов k – количество факторов

Слайд 12

Описание слайда:

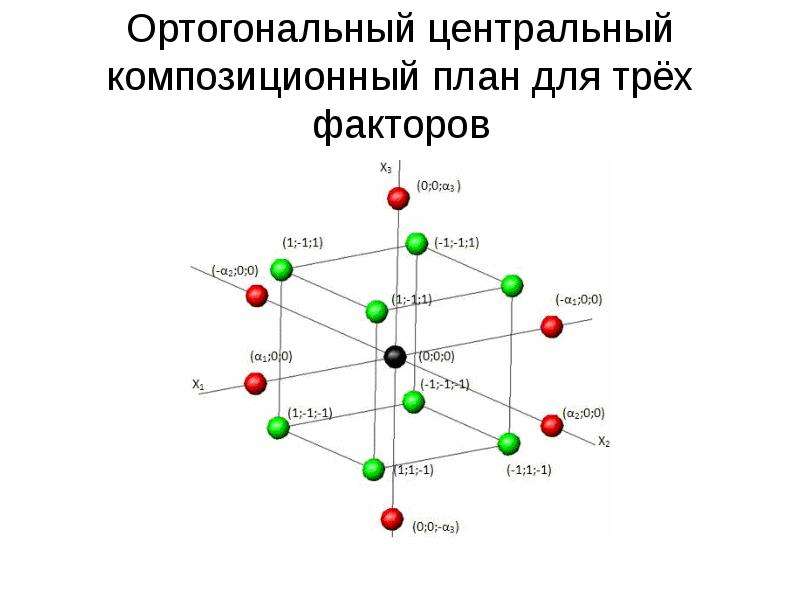

Ортогональный центральный композиционный план для трёх факторов

Слайд 13

Описание слайда:

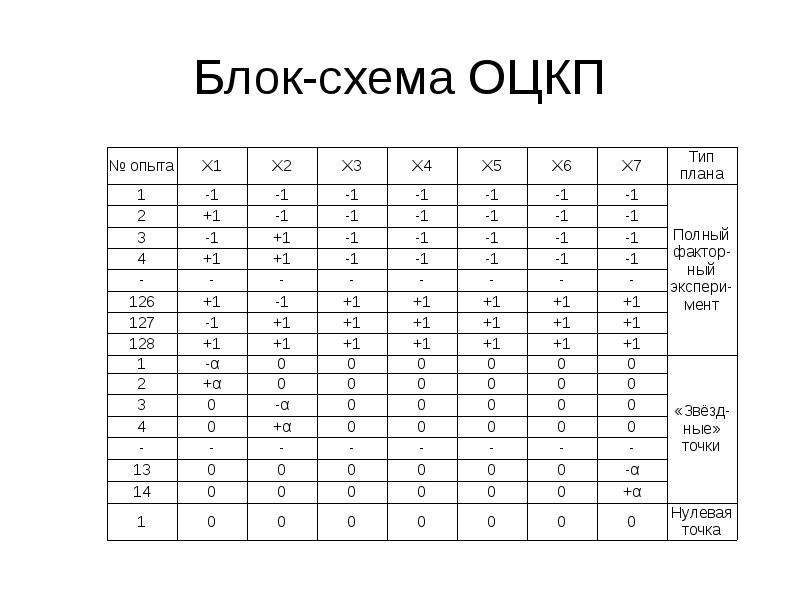

Блок-схема ОЦКП

Слайд 14

Описание слайда:

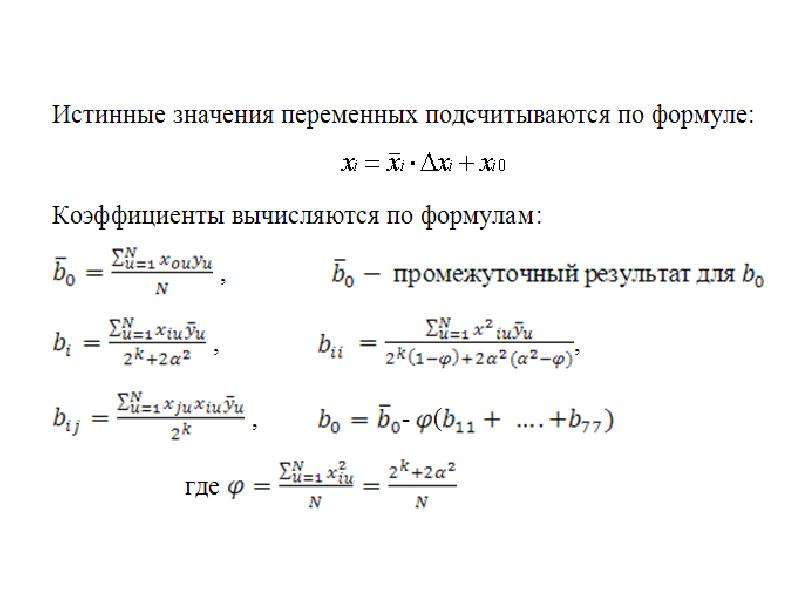

Слайд 15

Описание слайда:

Функция отклика

Слайд 16

Описание слайда:

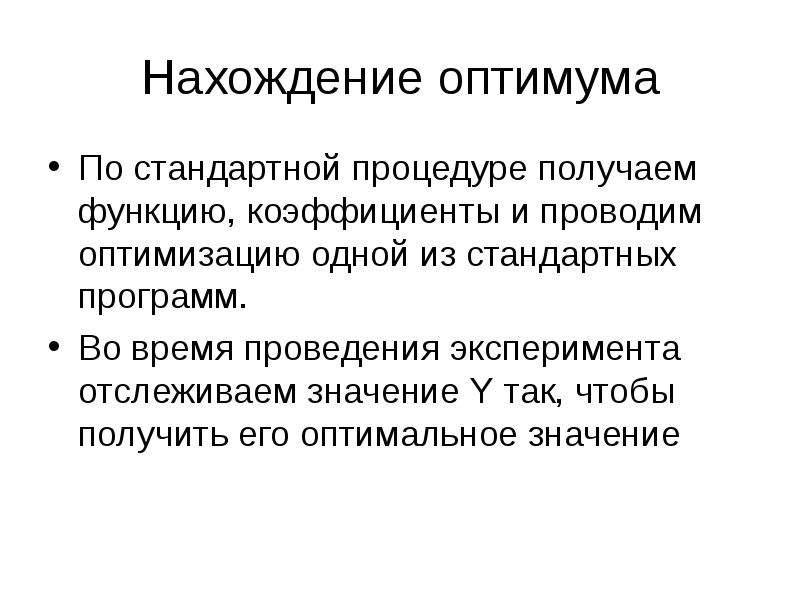

Нахождение оптимума По стандартной процедуре получаем функцию, коэффициенты и проводим оптимизацию одной из стандартных программ. Во время проведения эксперимента отслеживаем значение Y так, чтобы получить его оптимальное значение
