Вы можете ознакомиться и скачать презентацию на тему Поверхности. Способы задания поверхности. Доклад-сообщение содержит 34 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Поверхности

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

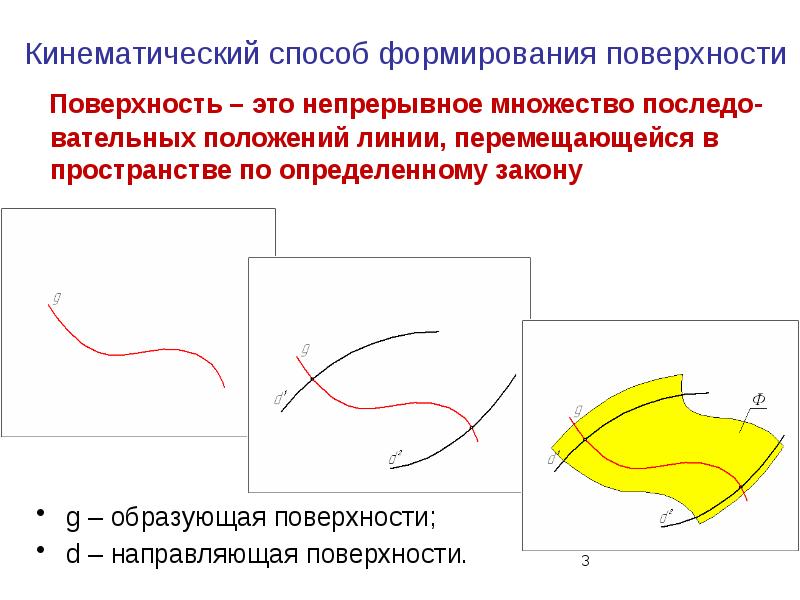

Поверхность – это непрерывное множество последо-вательных положений линии, перемещающейся в пространстве по определенному закону Поверхность – это непрерывное множество последо-вательных положений линии, перемещающейся в пространстве по определенному закону

Слайд 4

Описание слайда:

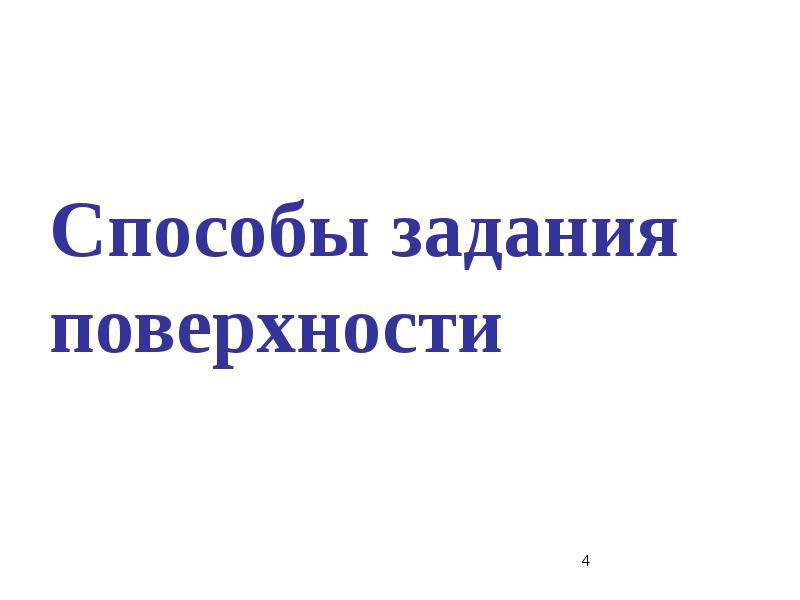

Способы задания поверхности

Слайд 5

Описание слайда:

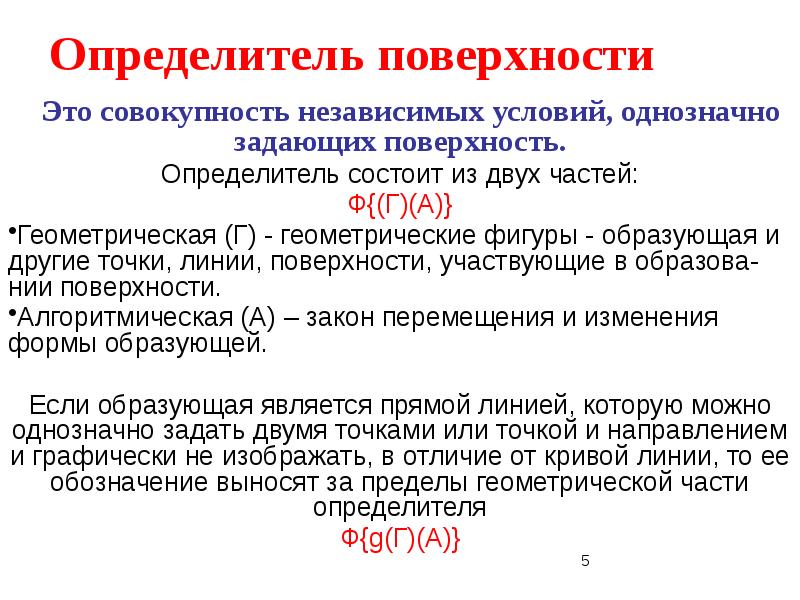

Определитель поверхности Это совокупность независимых условий, однозначно задающих поверхность. Определитель состоит из двух частей: Ф{(Г)(А)} Геометрическая (Г) - геометрические фигуры - образующая и другие точки, линии, поверхности, участвующие в образова-нии поверхности. Алгоритмическая (А) – закон перемещения и изменения формы образующей. Если образующая является прямой линией, которую можно однозначно задать двумя точками или точкой и направлением и графически не изображать, в отличие от кривой линии, то ее обозначение выносят за пределы геометрической части определителя Ф{g(Г)(А)}

Слайд 6

Описание слайда:

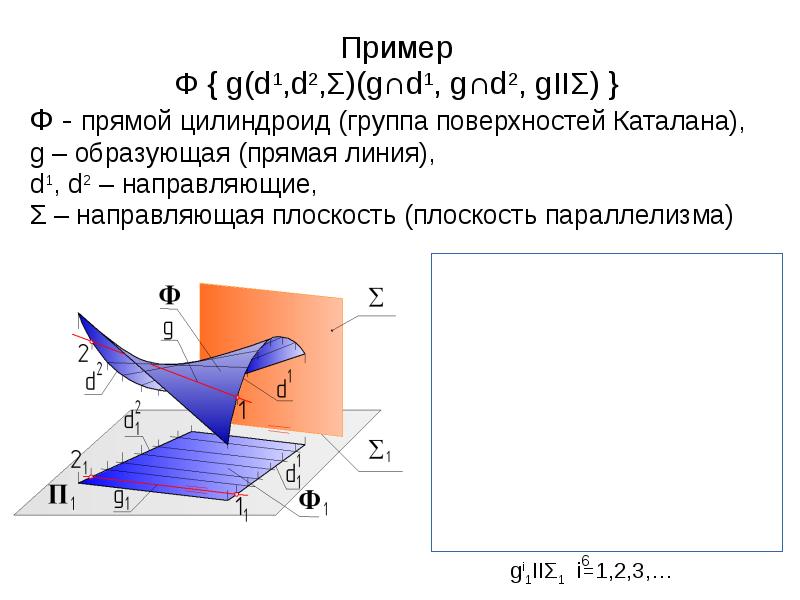

Пример Пример Ф { g(d1,d2,Σ)(g∩d1, g∩d2, gIIΣ) } Ф - прямой цилиндроид (группа поверхностей Каталана), g – образующая (прямая линия), d1, d2 – направляющие, Σ – направляющая плоскость (плоскость параллелизма)

Слайд 7

Описание слайда:

Каркас поверхности

Слайд 8

Описание слайда:

Очерк поверхности

Слайд 9

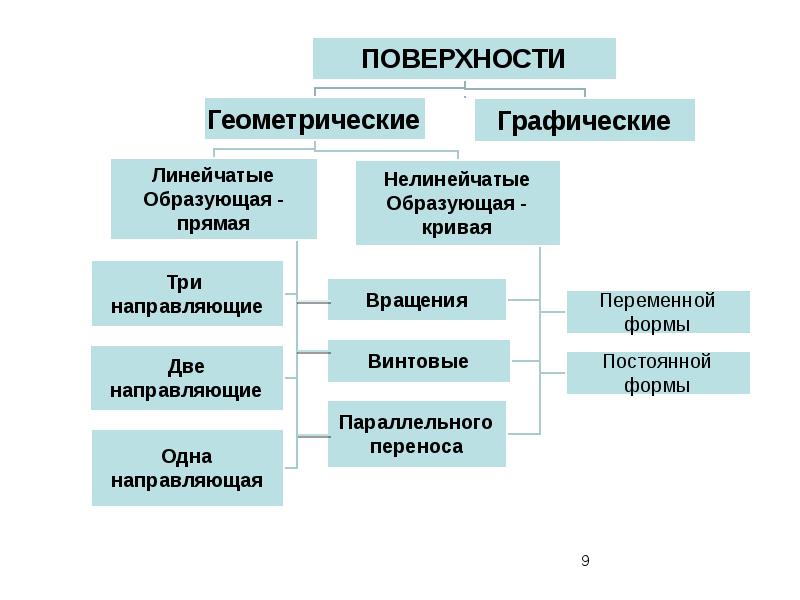

Описание слайда:

Слайд 10

Описание слайда:

Геометрическая поверхность

Слайд 11

Описание слайда:

Геометрические поверхности

Слайд 12

Описание слайда:

Линейчатые поверхности Образующая поверхности – прямая линия

Слайд 13

Описание слайда:

С тремя направляющими

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

С одной направляющей Торсы

Слайд 16

Описание слайда:

С одной направляющей (Торсы) Плоская поверхность (плоскость)

Слайд 17

Описание слайда:

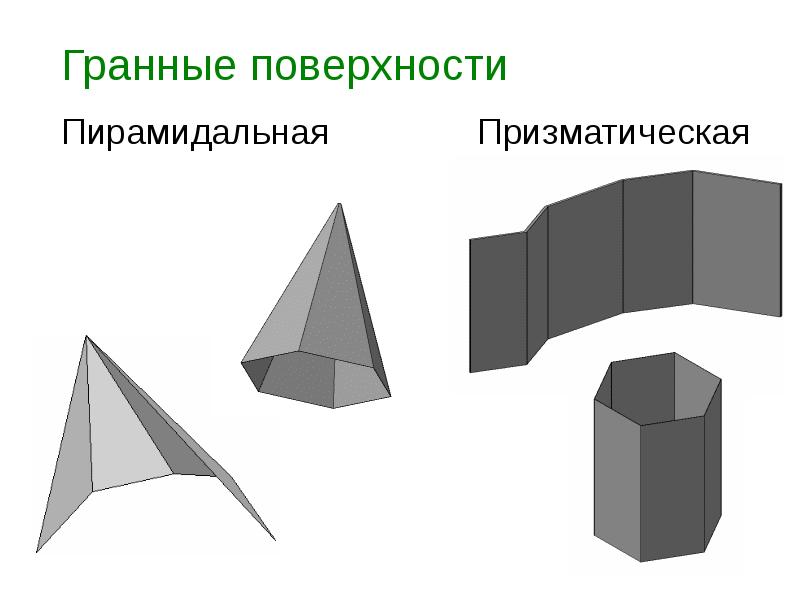

Гранные поверхности

Слайд 18

Описание слайда:

Поверхности вращения

Слайд 19

Описание слайда:

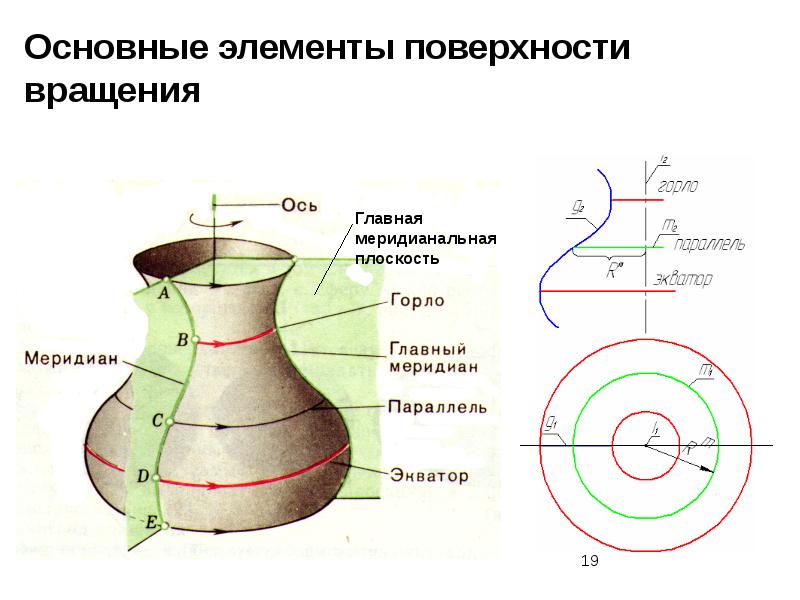

Основные элементы поверхности вращения

Слайд 20

Описание слайда:

Примеры нелинейчатых поверхностей вращения

Слайд 21

Описание слайда:

Примеры линейчатых поверхностей вращения (торсовых)

Слайд 22

Описание слайда:

Винтовые поверхности

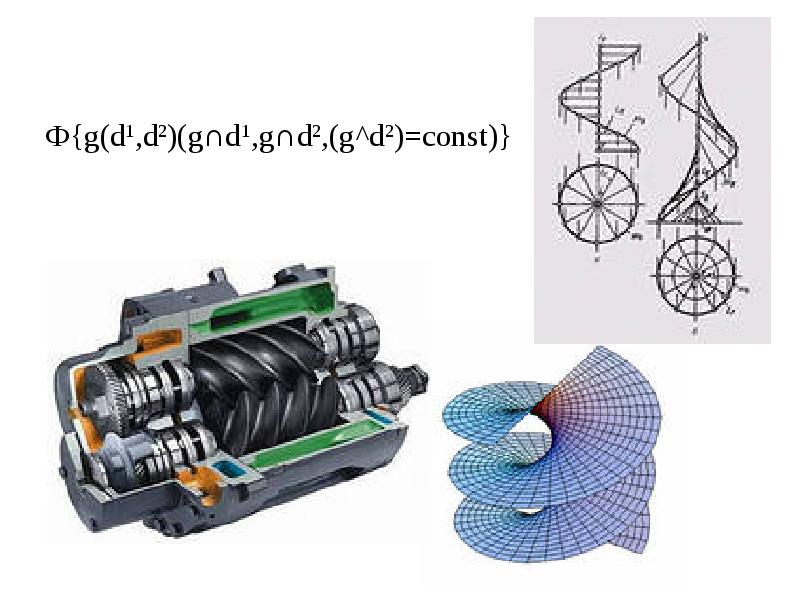

Слайд 23

$Ф{g(d1,d2)(g∩d1,g∩d2,(g^d2)=const)} Ф{g(d1,d2)(g∩d1,g∩d2,(g^d2)=const)}$

Описание слайда:

Ф{g(d1,d2)(g∩d1,g∩d2,(g^d2)=const)} Ф{g(d1,d2)(g∩d1,g∩d2,(g^d2)=const)}

Слайд 24

Описание слайда:

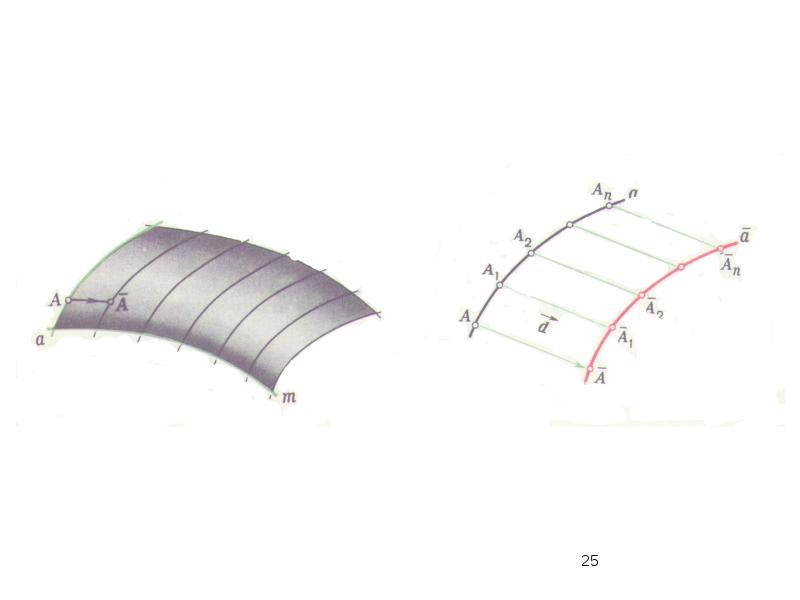

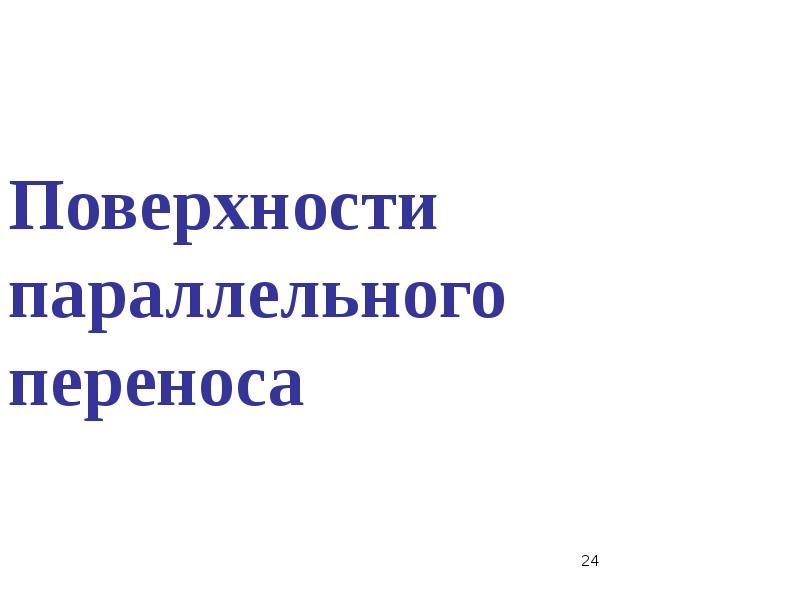

Поверхности параллельного переноса

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

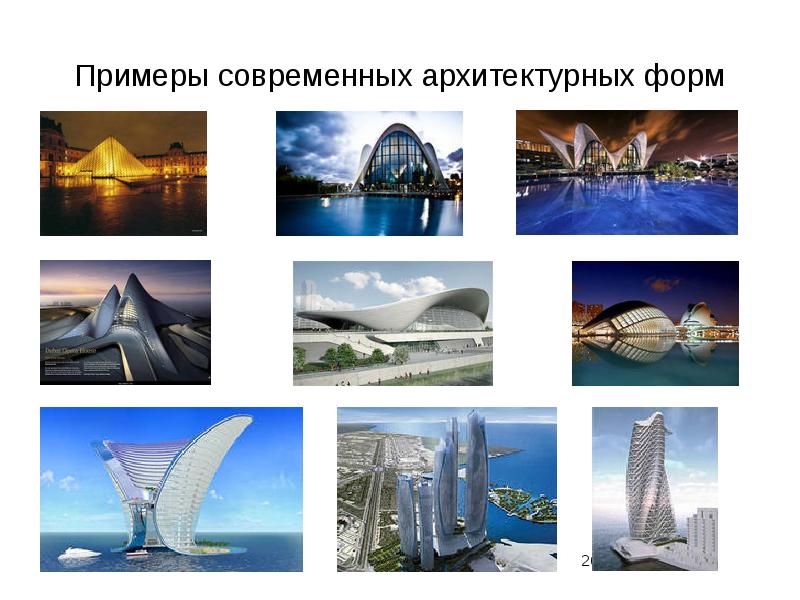

Примеры современных архитектурных форм

Слайд 27

Описание слайда:

Обобщенные позиционные задачи

Слайд 28

Описание слайда:

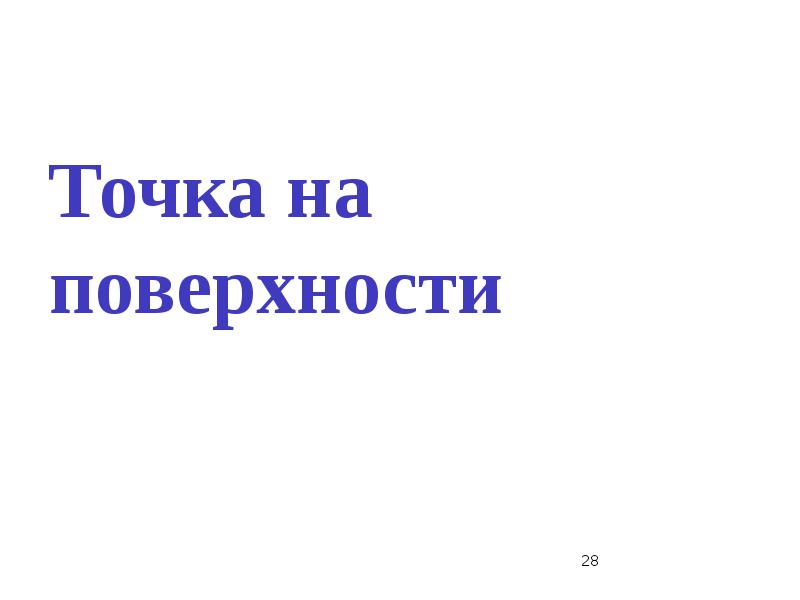

Точка на поверхности

Слайд 29

Описание слайда:

Точка принадлежит поверхности, если она принадлежит линии, принадлежащей этой поверхности Точка принадлежит поверхности, если она принадлежит линии, принадлежащей этой поверхности

Слайд 30

Описание слайда:

Точка на линейчатой поверхности Так как образующей линейчатой поверхности является прямая линия, то условие принадлежности точки поверхности можно сформулировать как принадлежность точки образующей этой поверхности. Для любой точки  (), если  и {g( )( )}, то g

Слайд 31

Описание слайда:

Точка на поверхности вращения Линия l, которой должна принад-лежать точка, может иметь форму, как прямой линии (образующая), так и окружности (параллель).

Слайд 32

Описание слайда:

Линия на поверхности

Слайд 33

Описание слайда:

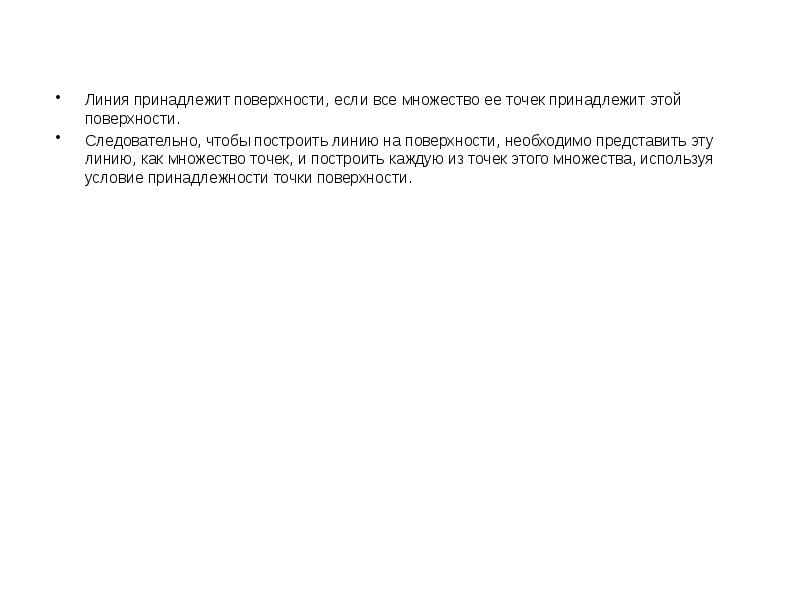

Линия принадлежит поверхности, если все множество ее точек принадлежит этой поверхности. Линия принадлежит поверхности, если все множество ее точек принадлежит этой поверхности. Следовательно, чтобы построить линию на поверхности, необходимо представить эту линию, как множество точек, и построить каждую из точек этого множества, используя условие принадлежности точки поверхности.
