Вы можете ознакомиться и скачать презентацию на тему Правила выполнения структурных схем. Доклад-сообщение содержит 37 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

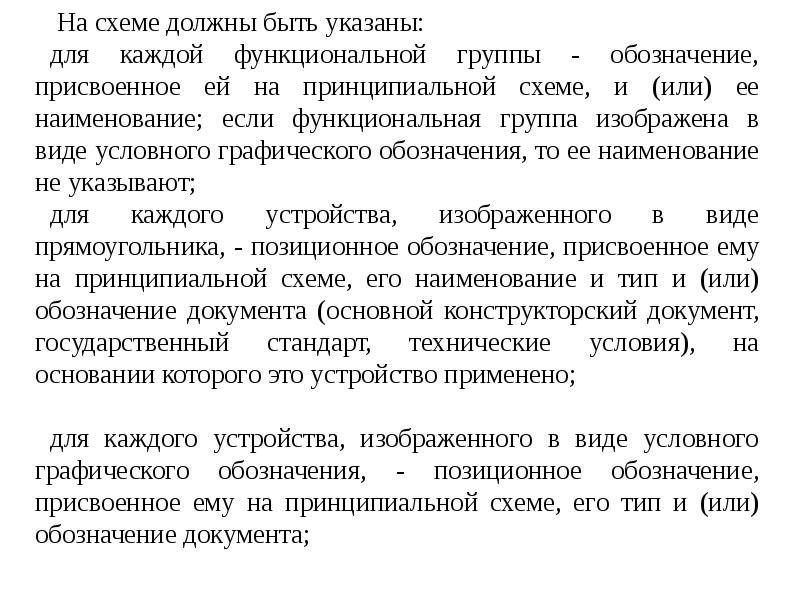

ПРАВИЛА ВЫПОЛНЕНИЯ СТРУКТУРНЫХ СХЕМ (ГОСТ 2.702-75) ПРАВИЛА ВЫПОЛНЕНИЯ СТРУКТУРНЫХ СХЕМ (ГОСТ 2.702-75) На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Функциональные части на схеме изображают в виде прямоугольника или условных графических обозначений. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии. На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник.

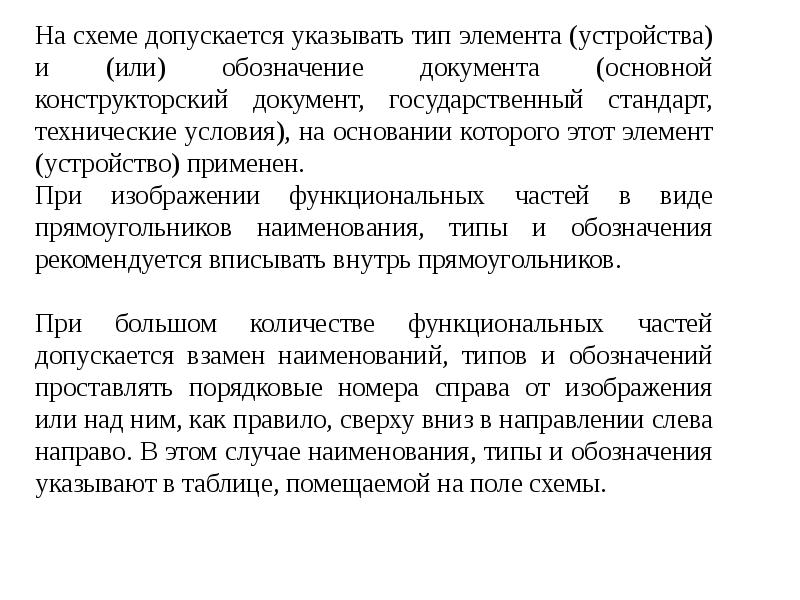

Слайд 2

Описание слайда:

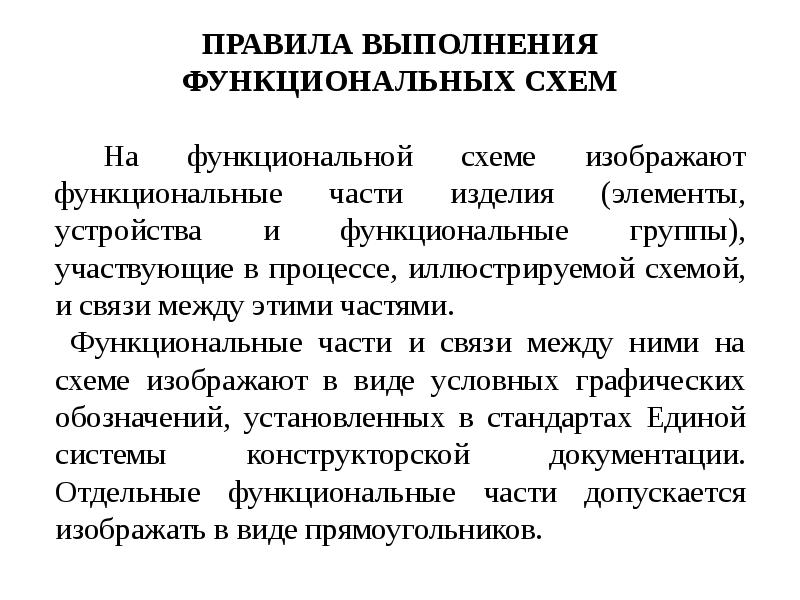

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

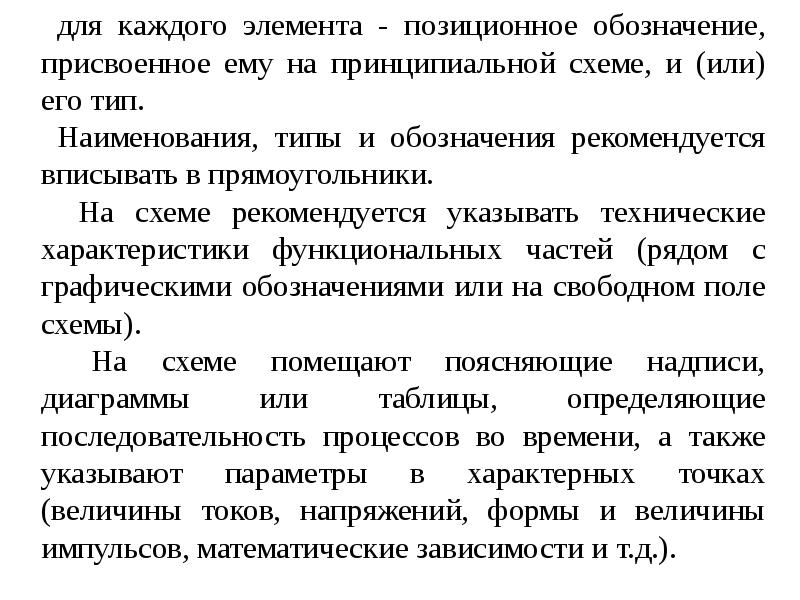

Слайд 5

Описание слайда:

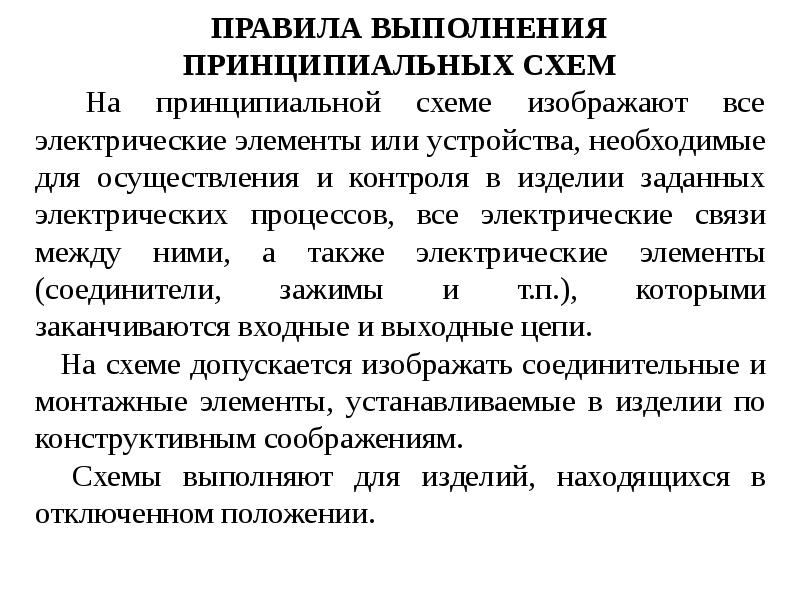

Слайд 6

Описание слайда:

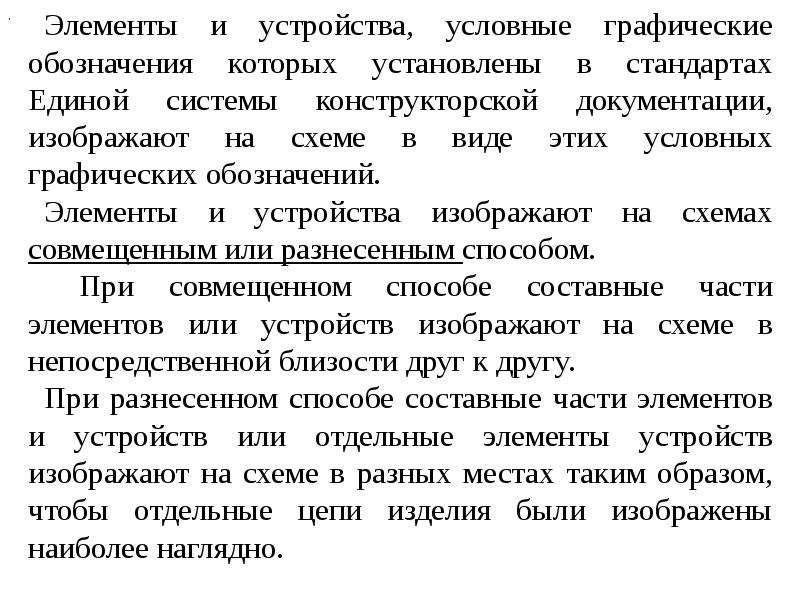

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

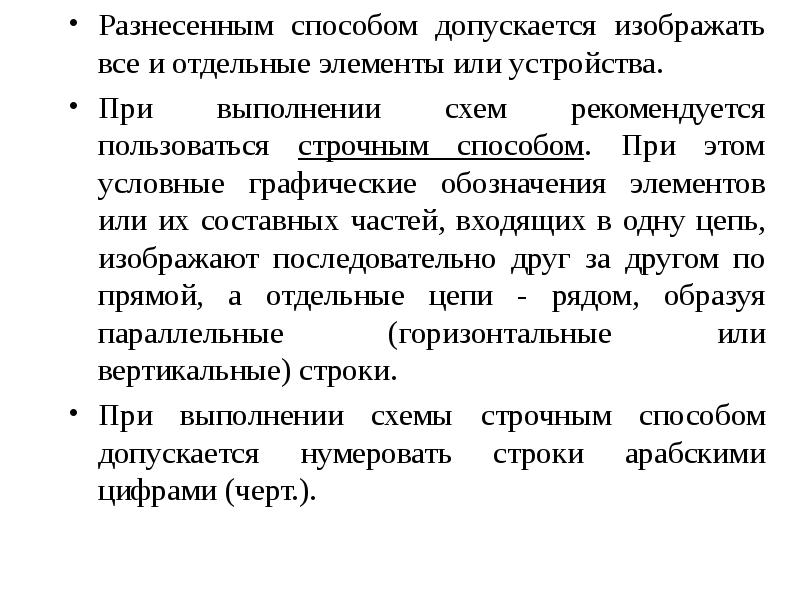

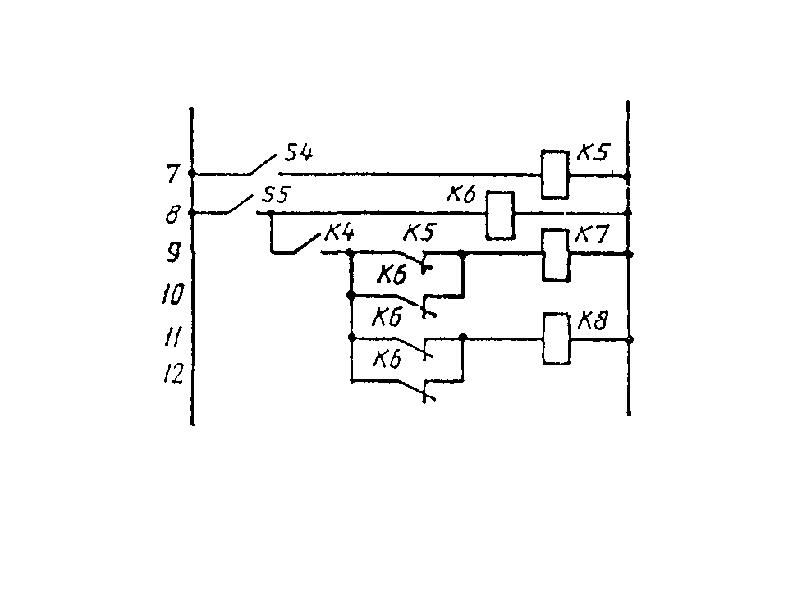

Разнесенным способом допускается изображать все и отдельные элементы или устройства. Разнесенным способом допускается изображать все и отдельные элементы или устройства. При выполнении схем рекомендуется пользоваться строчным способом. При этом условные графические обозначения элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи - рядом, образуя параллельные (горизонтальные или вертикальные) строки. При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами (черт.).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Выводы (контакты) неиспользованных элементов (частей) изображают короче, чем выводы (контакты) использованных элементов (частей) (черт.). Выводы (контакты) неиспользованных элементов (частей) изображают короче, чем выводы (контакты) использованных элементов (частей) (черт.).

Слайд 11

Описание слайда:

Схемы выполняют в многолинейном или однолинейном изображении. Схемы выполняют в многолинейном или однолинейном изображении. При многолинейном изображении каждую цепь изображают отдельной линией, а элементы, содержащиеся в этих цепях, - отдельными условными графическими обозначениями (рис.). При однолинейном изображении цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей - одним условным графическим обозначением (рис.).

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

При изображении на одной схеме различных функциональных цепей допускается различать их толщиной линии. На одной схеме рекомендуется применять не более трех размеров линий по толщине.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

При изображении на схеме элемента или устройства разнесенным способом позиционное обозначение элемента или устройства проставляют около каждой составной части. При изображении на схеме элемента или устройства разнесенным способом позиционное обозначение элемента или устройства проставляют около каждой составной части.

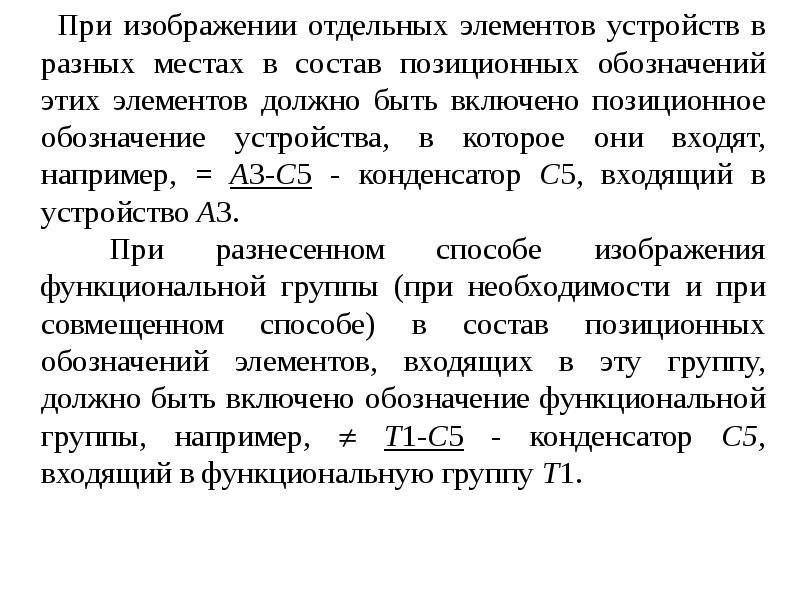

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

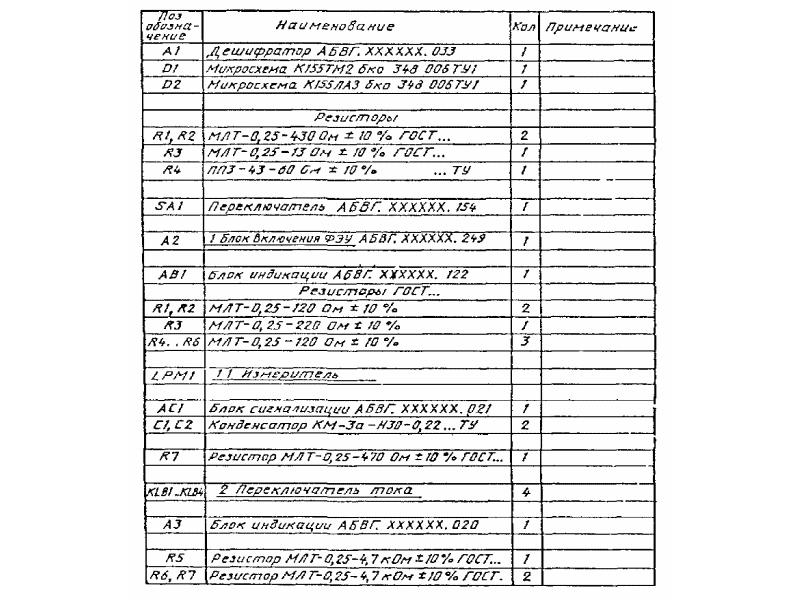

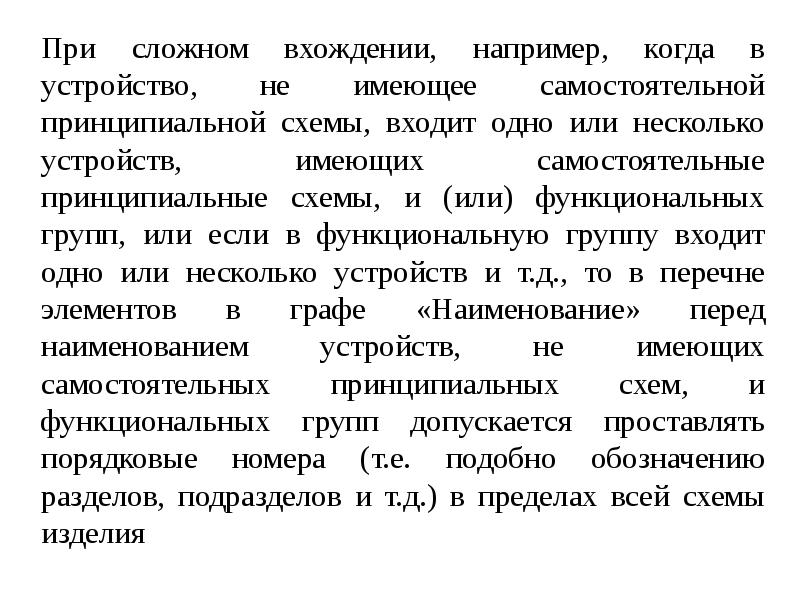

При сложном вхождении, например, когда в устройство, не имеющее самостоятельной принципиальной схемы, входит одно или несколько устройств, имеющих самостоятельные принципиальные схемы, и (или) функциональных групп, или если в функциональную группу входит одно или несколько устройств и т.д., то в перечне элементов в графе «Наименование» перед наименованием устройств, не имеющих самостоятельных принципиальных схем, и функциональных групп допускается проставлять порядковые номера (т.е. подобно обозначению разделов, подразделов и т.д.) в пределах всей схемы изделия

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

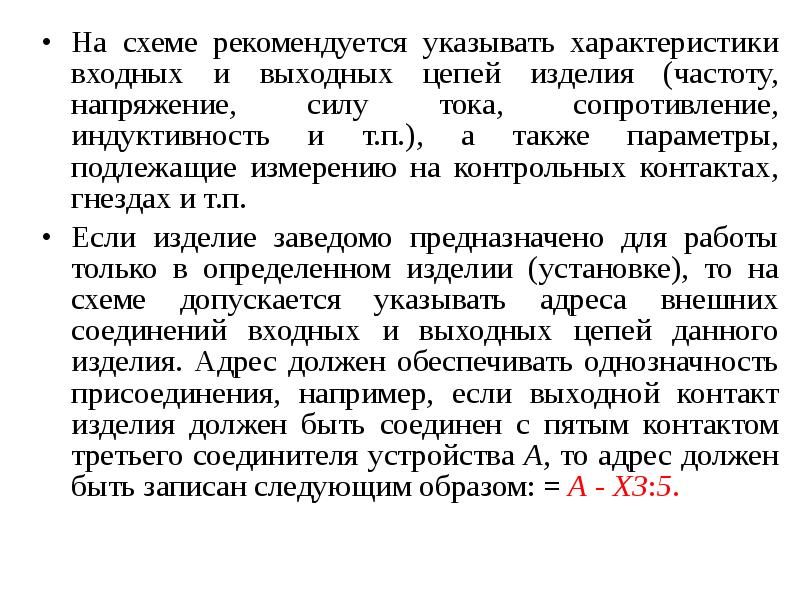

На схеме рекомендуется указывать характеристики входных и выходных цепей изделия (частоту, напряжение, силу тока, сопротивление, индуктивность и т.п.), а также параметры, подлежащие измерению на контрольных контактах, гнездах и т.п. На схеме рекомендуется указывать характеристики входных и выходных цепей изделия (частоту, напряжение, силу тока, сопротивление, индуктивность и т.п.), а также параметры, подлежащие измерению на контрольных контактах, гнездах и т.п. Если изделие заведомо предназначено для работы только в определенном изделии (установке), то на схеме допускается указывать адреса внешних соединений входных и выходных цепей данного изделия. Адрес должен обеспечивать однозначность присоединения, например, если выходной контакт изделия должен быть соединен с пятым контактом третьего соединителя устройства А, то адрес должен быть записан следующим образом: = А - Х3:5.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

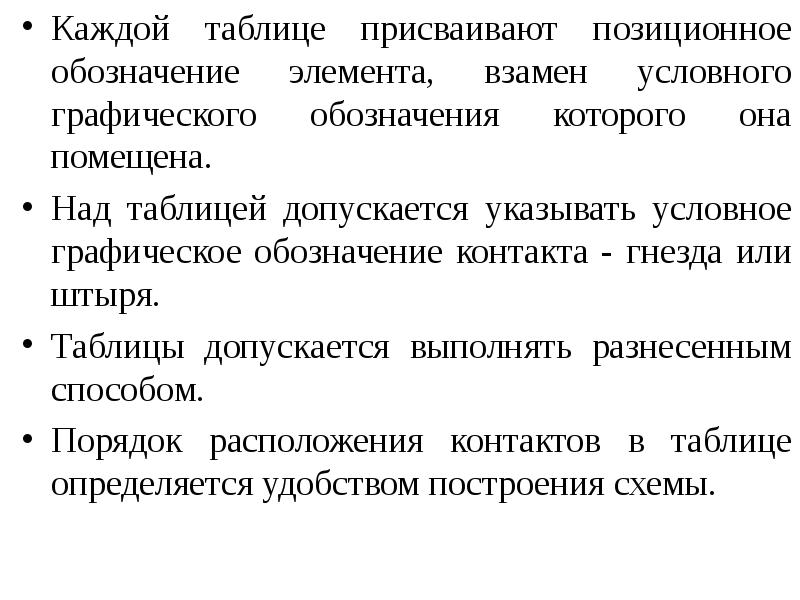

Каждой таблице присваивают позиционное обозначение элемента, взамен условного графического обозначения которого она помещена. Каждой таблице присваивают позиционное обозначение элемента, взамен условного графического обозначения которого она помещена. Над таблицей допускается указывать условное графическое обозначение контакта - гнезда или штыря. Таблицы допускается выполнять разнесенным способом. Порядок расположения контактов в таблице определяется удобством построения схемы.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

При изображении на схеме многоконтактных соединителей допускается применять условные графические обозначения, не показывающие отдельные контакты. При изображении на схеме многоконтактных соединителей допускается применять условные графические обозначения, не показывающие отдельные контакты. Сведения о соединении контактов соединителей указывают одним из следующих способов: - около изображения соединителей, на свободном поле схемы или на последующих листах схемы помещают таблицы, в которых указывают адрес соединения [обозначение цепи (рисунок а) и (или) позиционное обозначение элементов, присоединяемых к данному контакту (рисунок б)].

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

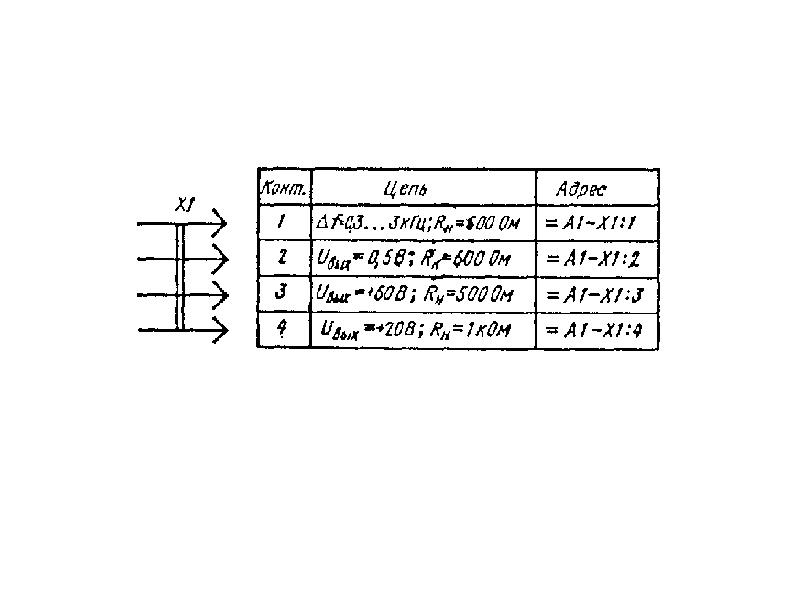

При изображении устройства (или устройств) в виде прямоугольника допускается в прямоугольнике взамен условных графических обозначений входных и выходных элементов помещать таблицы с характеристиками входных и выходных цепей, При изображении устройства (или устройств) в виде прямоугольника допускается в прямоугольнике взамен условных графических обозначений входных и выходных элементов помещать таблицы с характеристиками входных и выходных цепей,

Слайд 26

Описание слайда:

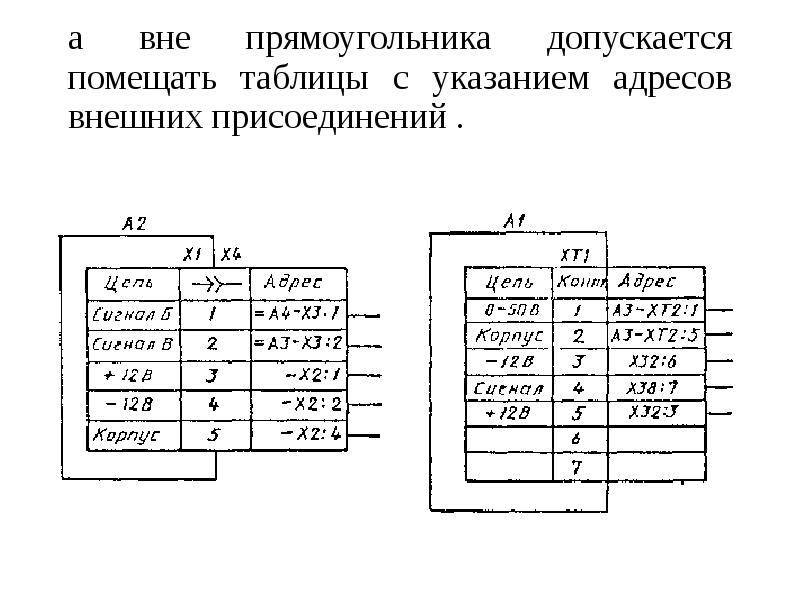

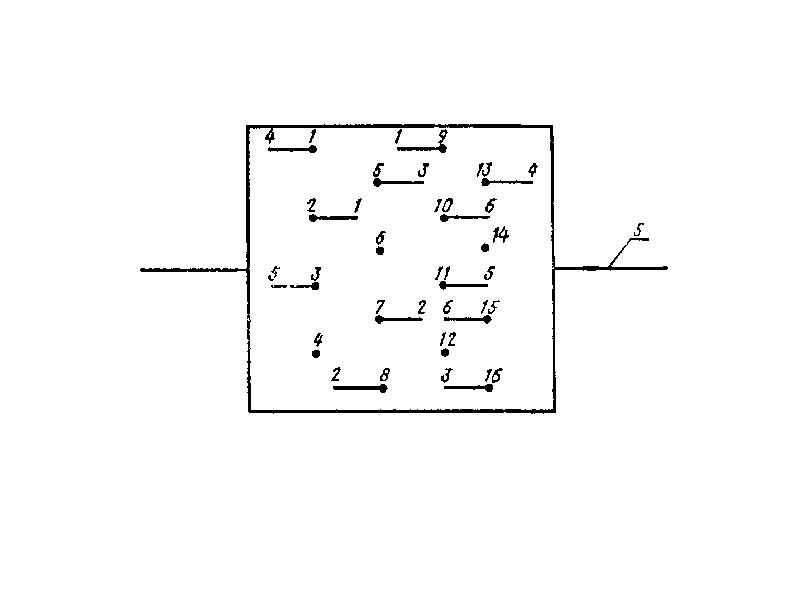

а вне прямоугольника допускается помещать таблицы с указанием адресов внешних присоединений . а вне прямоугольника допускается помещать таблицы с указанием адресов внешних присоединений .

Слайд 27

Описание слайда:

ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ СОЕДИНЕНИЙ ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ СОЕДИНЕНИЙ Указания о присоединении проводов или жил кабеля (многожильного провода, электрического шнура) к контактам приводят в этом случае одним из следующих способов: -у контактов показывают концы линий, изображающих провода или жилы кабеля (многожильного провода, электрического шнура), и указывают их обозначения. Концы линий направляют в сторону соответствующего жгута, кабеля (многожильного провода, электрического шнура), группы проводов ;

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

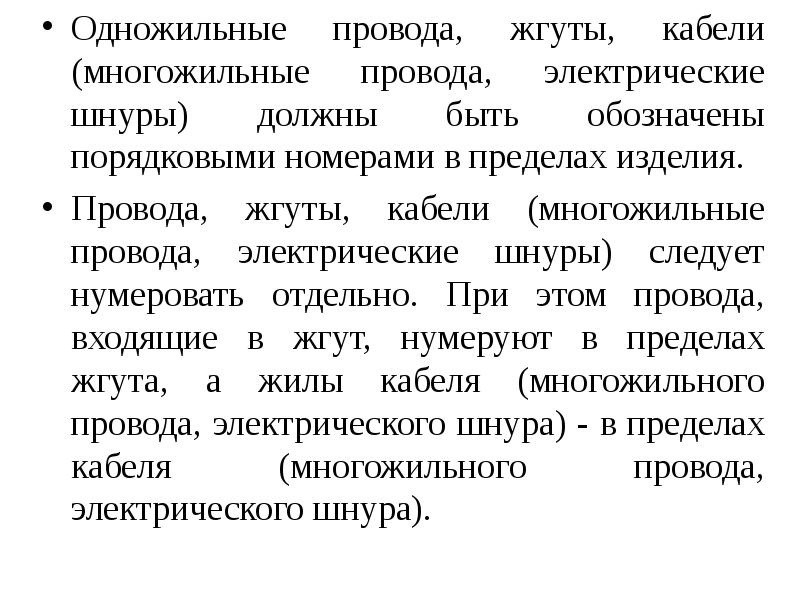

Одножильные провода, жгуты, кабели (многожильные провода, электрические шнуры) должны быть обозначены порядковыми номерами в пределах изделия. Одножильные провода, жгуты, кабели (многожильные провода, электрические шнуры) должны быть обозначены порядковыми номерами в пределах изделия. Провода, жгуты, кабели (многожильные провода, электрические шнуры) следует нумеровать отдельно. При этом провода, входящие в жгут, нумеруют в пределах жгута, а жилы кабеля (многожильного провода, электрического шнура) - в пределах кабеля (многожильного провода, электрического шнура).

Слайд 31

Описание слайда:

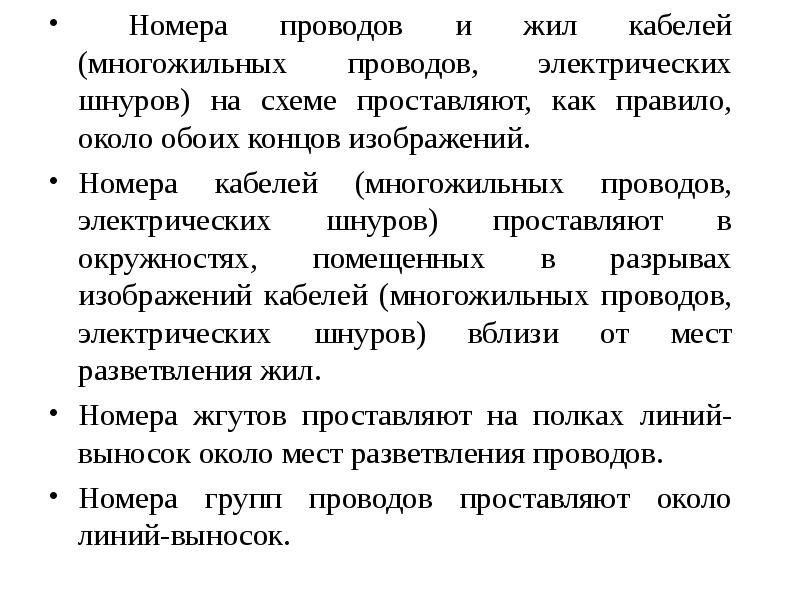

Номера проводов и жил кабелей (многожильных проводов, электрических шнуров) на схеме проставляют, как правило, около обоих концов изображений. Номера проводов и жил кабелей (многожильных проводов, электрических шнуров) на схеме проставляют, как правило, около обоих концов изображений. Номера кабелей (многожильных проводов, электрических шнуров) проставляют в окружностях, помещенных в разрывах изображений кабелей (многожильных проводов, электрических шнуров) вблизи от мест разветвления жил. Номера жгутов проставляют на полках линий-выносок около мест разветвления проводов. Номера групп проводов проставляют около линий-выносок.

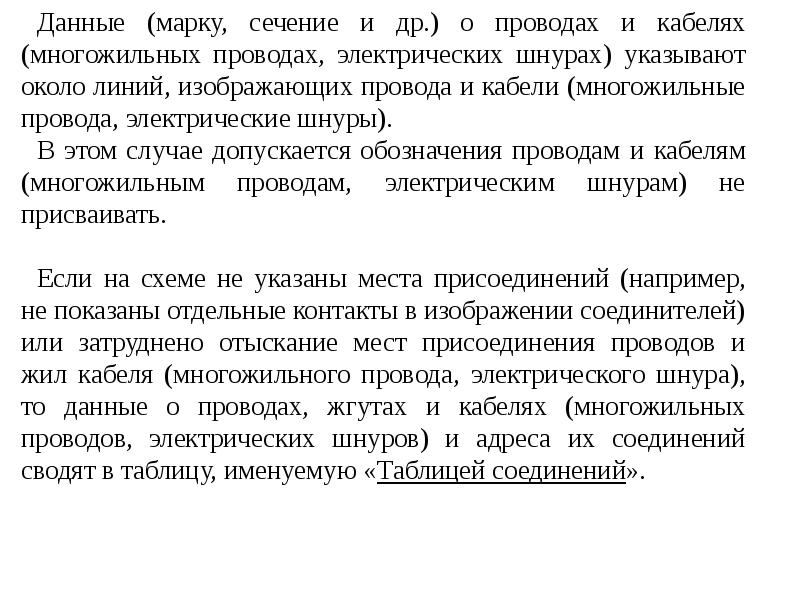

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

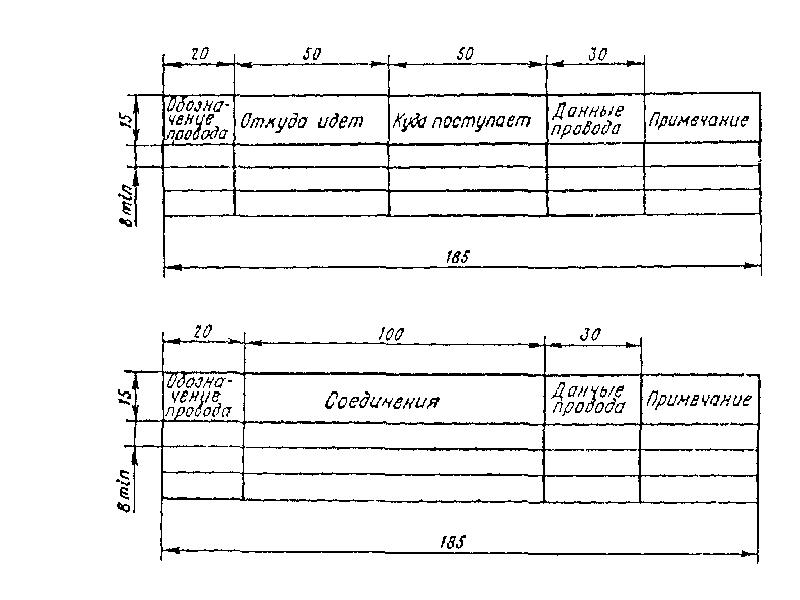

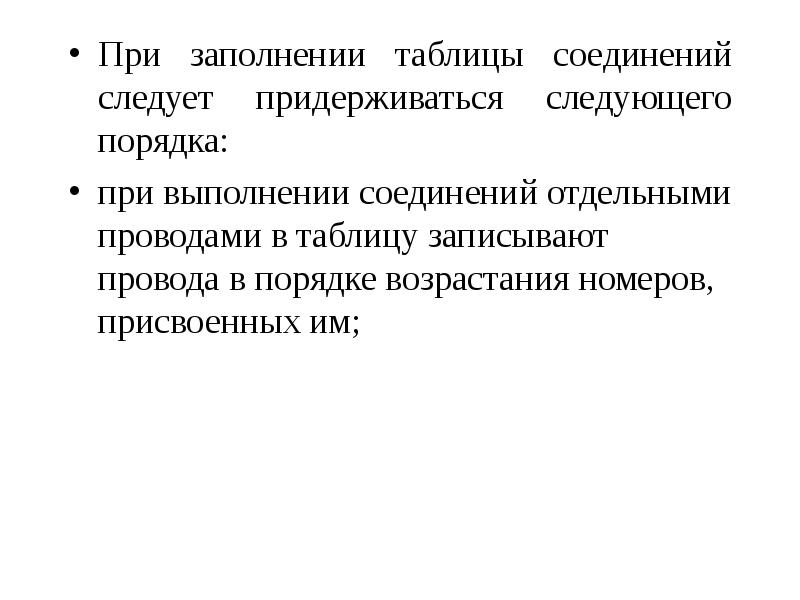

При заполнении таблицы соединений следует придерживаться следующего порядка: При заполнении таблицы соединений следует придерживаться следующего порядка: при выполнении соединений отдельными проводами в таблицу записывают провода в порядке возрастания номеров, присвоенных им;

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

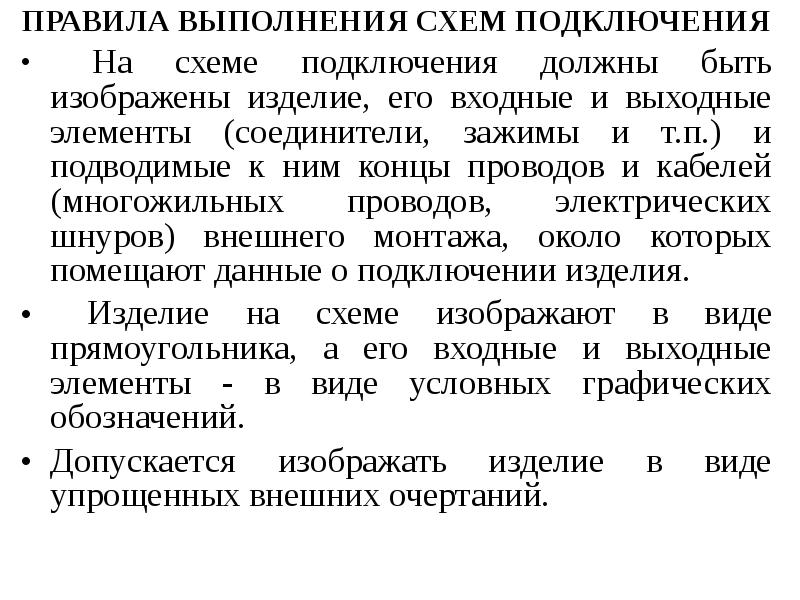

ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ ПОДКЛЮЧЕНИЯ ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ ПОДКЛЮЧЕНИЯ На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т.п.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия. Изделие на схеме изображают в виде прямоугольника, а его входные и выходные элементы - в виде условных графических обозначений. Допускается изображать изделие в виде упрощенных внешних очертаний.

Слайд 36

Описание слайда:

На схеме должны быть указаны позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия. На схеме должны быть указаны позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия. Вводные элементы (например, сальники, гермовводы, проходные изоляторы), через которые проходят провода или кабели (многожильные провода, электрические шнуры), изображают на схеме по правилам.
