Слайд 1


ИНФОРМАТИКА Тема: Общие принципы организации и работы компьютеров
Описание слайда:
ИНФОРМАТИКА Тема: Общие принципы организации и работы компьютеров

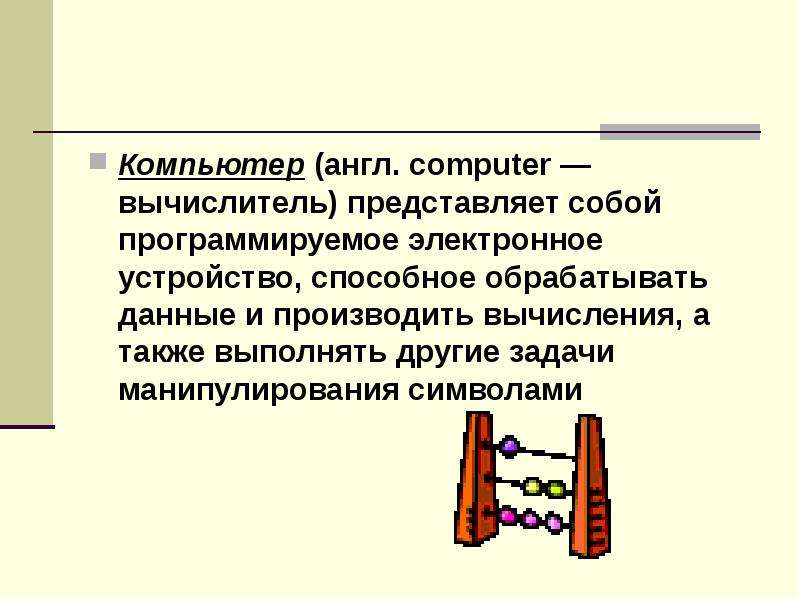

Слайд 2


Компьютер (англ. computer — вычислитель) представляет собой программируемое электронное устройство, способное обрабатывать данные и производить...
Описание слайда:
Компьютер (англ. computer — вычислитель) представляет собой программируемое электронное устройство, способное обрабатывать данные и производить вычисления, а также выполнять другие задачи манипулирования символами

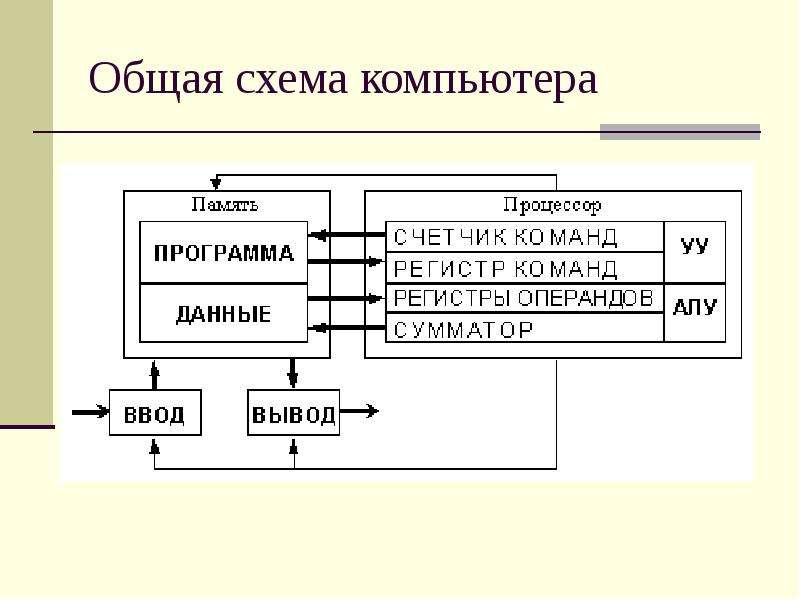

Слайд 3


Общая схема компьютера
Описание слайда:
Общая схема компьютера

Слайд 4


R-S Триггер
Описание слайда:
R-S Триггер

Слайд 5


Реализация триггера с помощью вентилей ИЛИ—НЕ и соответствующая таблица истинности
Описание слайда:
Реализация триггера с помощью вентилей ИЛИ—НЕ и соответствующая таблица истинности

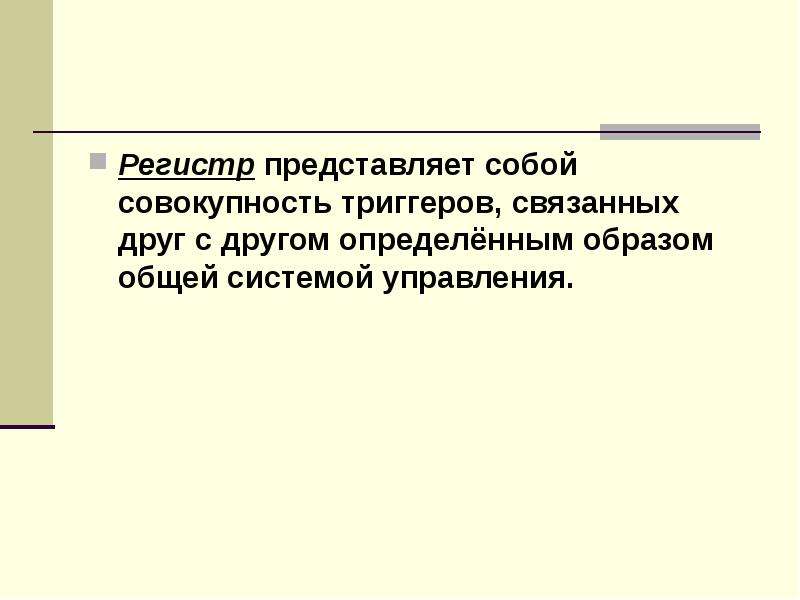

Слайд 6


Регистр представляет собой совокупность триггеров, связанных друг с другом определённым образом общей системой управления.
Описание слайда:
Регистр представляет собой совокупность триггеров, связанных друг с другом определённым образом общей системой управления.

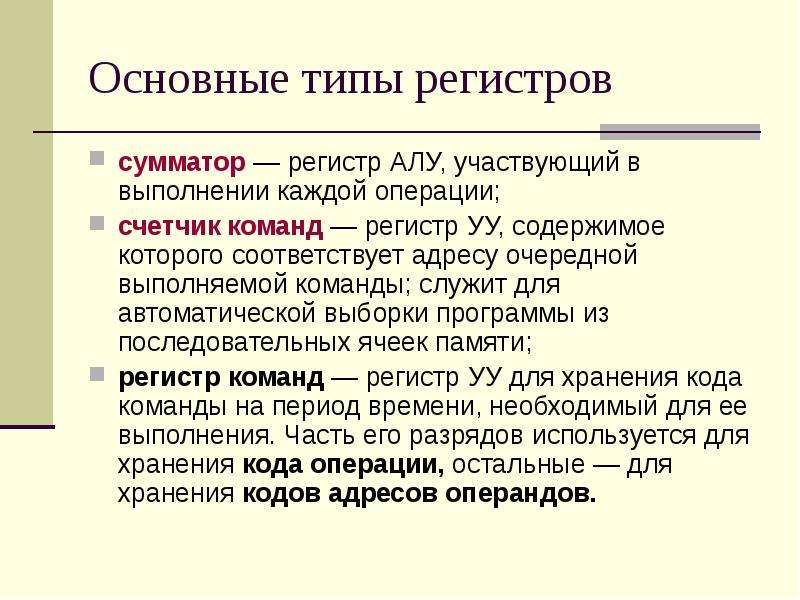

Слайд 7


Основные типы регистров сумматор — регистр АЛУ, участвующий в выполнении каждой операции; счетчик команд — регистр УУ, содержимое которого...
Описание слайда:
Основные типы регистров сумматор — регистр АЛУ, участвующий в выполнении каждой операции; счетчик команд — регистр УУ, содержимое которого соответствует адресу очередной выполняемой команды; служит для автоматической выборки программы из последовательных ячеек памяти; регистр команд — регистр УУ для хранения кода команды на период времени, необходимый для ее выполнения. Часть его разрядов используется для хранения кода операции, остальные — для хранения кодов адресов операндов.

Слайд 8


Принципы построения компьютера
Описание слайда:
Принципы построения компьютера

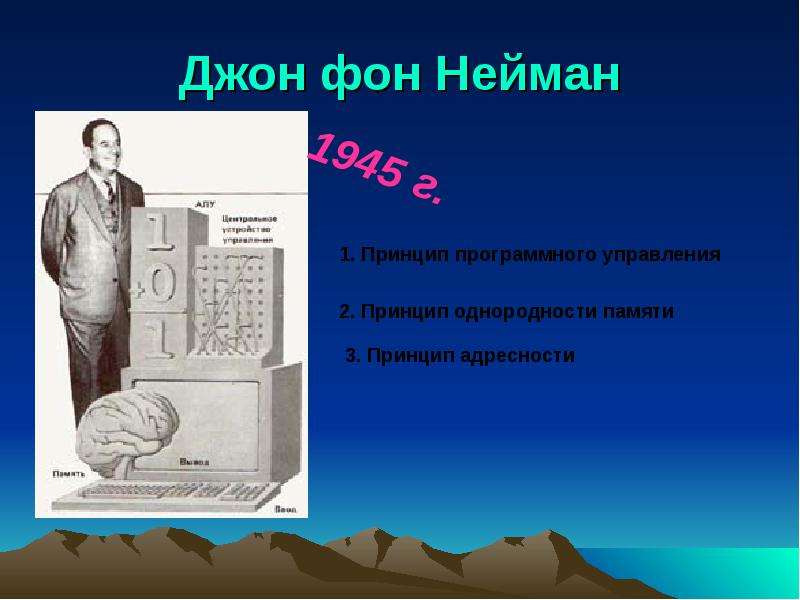

Слайд 9


Джон фон Нейман .
Описание слайда:
Джон фон Нейман .

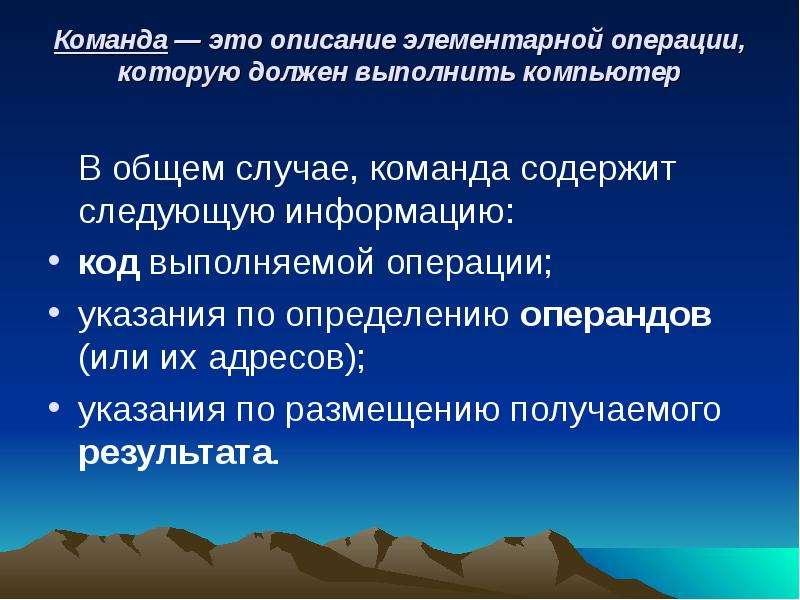

Слайд 10


Команда — это описание элементарной операции, которую должен выполнить компьютер В общем случае, команда содержит следующую информацию: код...
Описание слайда:
Команда — это описание элементарной операции, которую должен выполнить компьютер В общем случае, команда содержит следующую информацию: код выполняемой операции; указания по определению операндов (или их адресов); указания по размещению получаемого результата.

Слайд 11


Варианты команды сложения: одноадресная команда add x (содержимое ячейки x сложить с содержимым сумматора, а результат оставить в сумматоре) addx...
Описание слайда:
Варианты команды сложения: одноадресная команда add x (содержимое ячейки x сложить с содержимым сумматора, а результат оставить в сумматоре) addx двухадресная команда add x, y (сложить содержимое ячеек x и y, а результат поместить в ячейку y) Addxy трехадресная команда add x, y, z (содержимое ячейки x сложить с содержимым ячейки y, сумму поместить в ячейку z) addxyz

Слайд 12


Выполнение команды можно проследить по схеме:
Описание слайда:
Выполнение команды можно проследить по схеме:

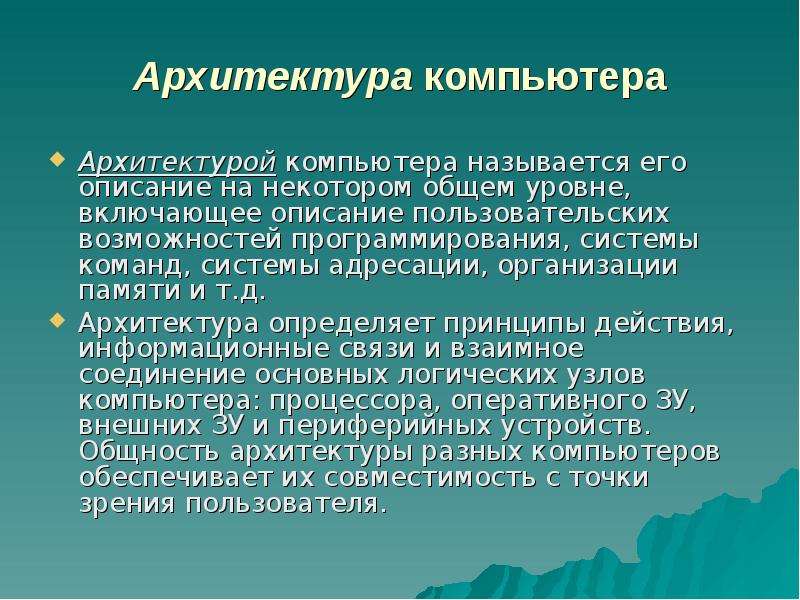

Слайд 13


Архитектура компьютера Архитектурой компьютера называется его описание на некотором общем уровне, включающее описание пользовательских возможностей...
Описание слайда:
Архитектура компьютера Архитектурой компьютера называется его описание на некотором общем уровне, включающее описание пользовательских возможностей программирования, системы команд, системы адресации, организации памяти и т.д. Архитектура определяет принципы действия, информационные связи и взаимное соединение основных логических узлов компьютера: процессора, оперативного ЗУ, внешних ЗУ и периферийных устройств. Общность архитектуры разных компьютеров обеспечивает их совместимость с точки зрения пользователя.

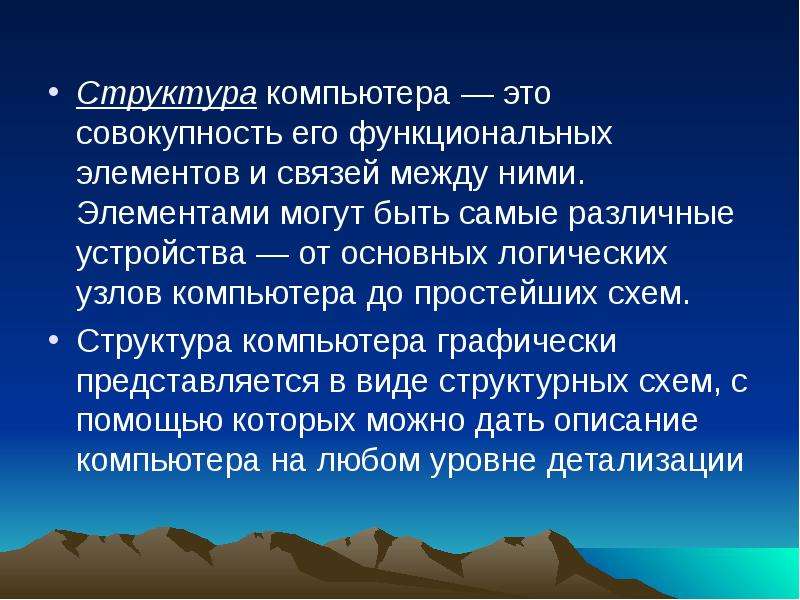

Слайд 14


Структура компьютера — это совокупность его функциональных элементов и связей между ними. Элементами могут быть самые различные устройства — от...
Описание слайда:
Структура компьютера — это совокупность его функциональных элементов и связей между ними. Элементами могут быть самые различные устройства — от основных логических узлов компьютера до простейших схем. Структура компьютера графически представляется в виде структурных схем, с помощью которых можно дать описание компьютера на любом уровне детализации

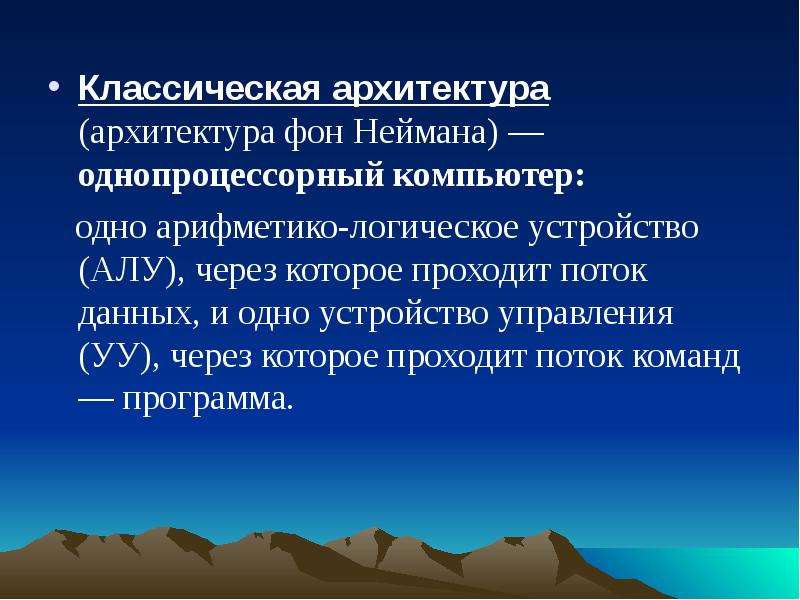

Слайд 15


Классическая архитектура (архитектура фон Неймана) — однопроцессорный компьютер: одно арифметико-логическое устройство (АЛУ), через которое проходит...
Описание слайда:
Классическая архитектура (архитектура фон Неймана) — однопроцессорный компьютер: одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, и одно устройство управления (УУ), через которое проходит поток команд — программа.

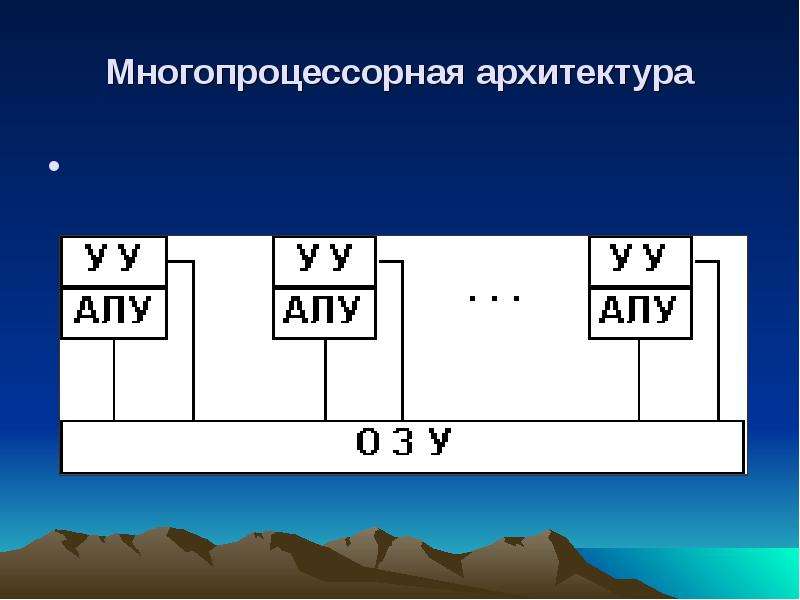

Слайд 16


Многопроцессорная архитектура
Описание слайда:
Многопроцессорная архитектура

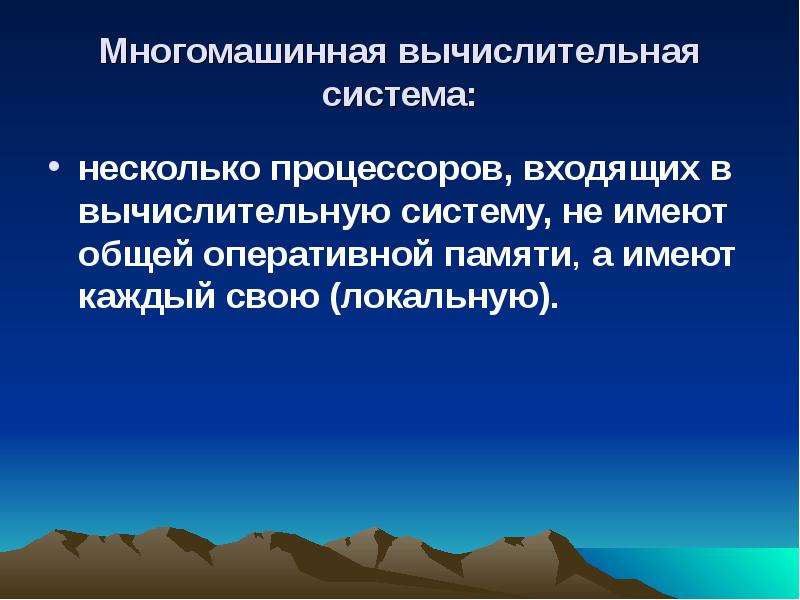

Слайд 17


Многомашинная вычислительная система: несколько процессоров, входящих в вычислительную систему, не имеют общей оперативной памяти, а имеют каждый...
Описание слайда:
Многомашинная вычислительная система: несколько процессоров, входящих в вычислительную систему, не имеют общей оперативной памяти, а имеют каждый свою (локальную).

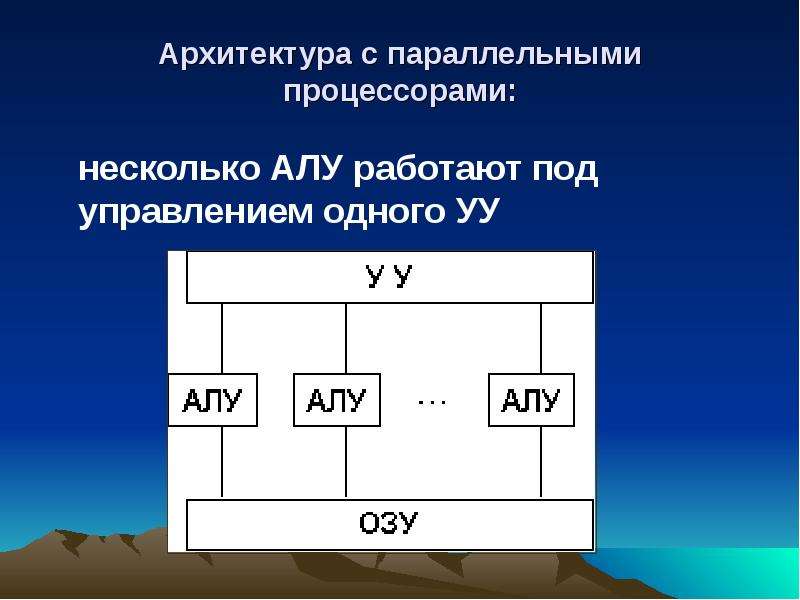

Слайд 18


Архитектура с параллельными процессорами: несколько АЛУ работают под управлением одного УУ
Описание слайда:
Архитектура с параллельными процессорами: несколько АЛУ работают под управлением одного УУ

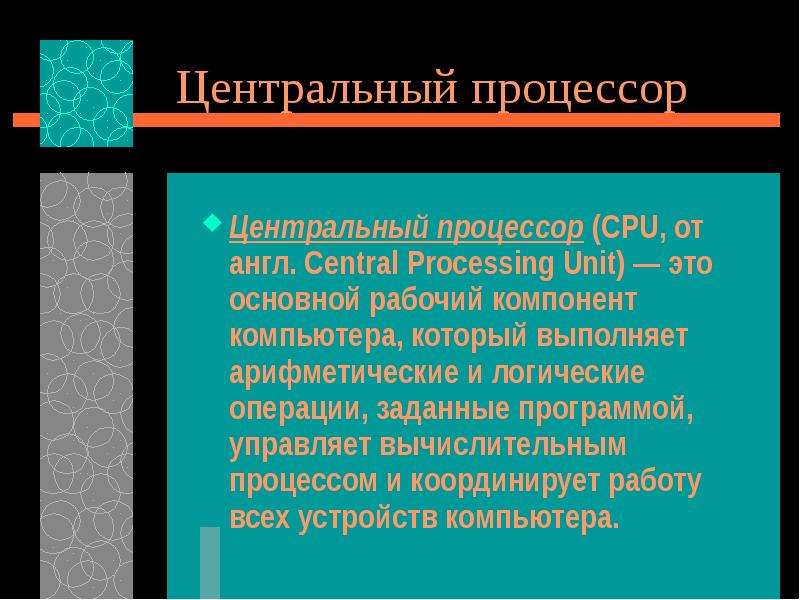

Слайд 19


Центральный процессор Центральный процессор (CPU, от англ. Central Processing Unit) — это основной рабочий компонент компьютера, который выполняет...
Описание слайда:
Центральный процессор Центральный процессор (CPU, от англ. Central Processing Unit) — это основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера.

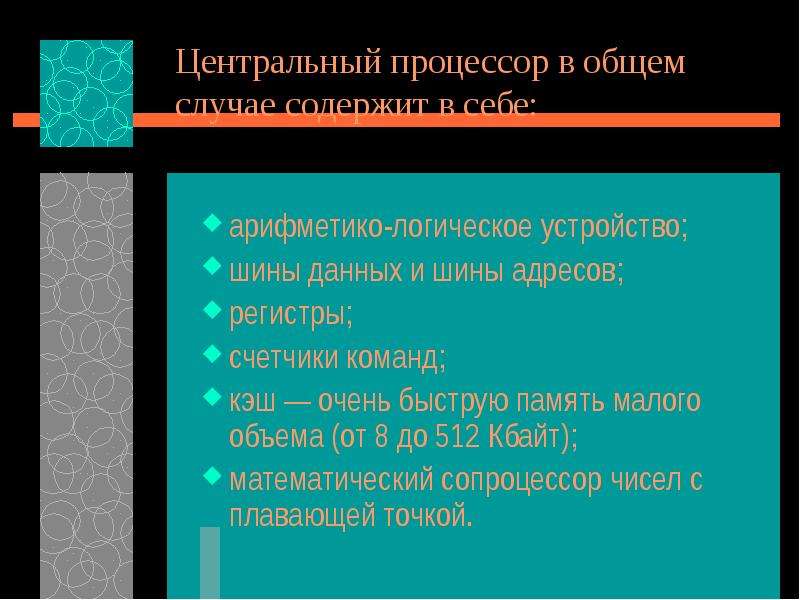

Слайд 20


Центральный процессор в общем случае содержит в себе: арифметико-логическое устройство; шины данных и шины адресов; регистры; счетчики команд; кэш —...
Описание слайда:
Центральный процессор в общем случае содержит в себе: арифметико-логическое устройство; шины данных и шины адресов; регистры; счетчики команд; кэш — очень быструю память малого объема (от 8 до 512 Кбайт); математический сопроцессор чисел с плавающей точкой.

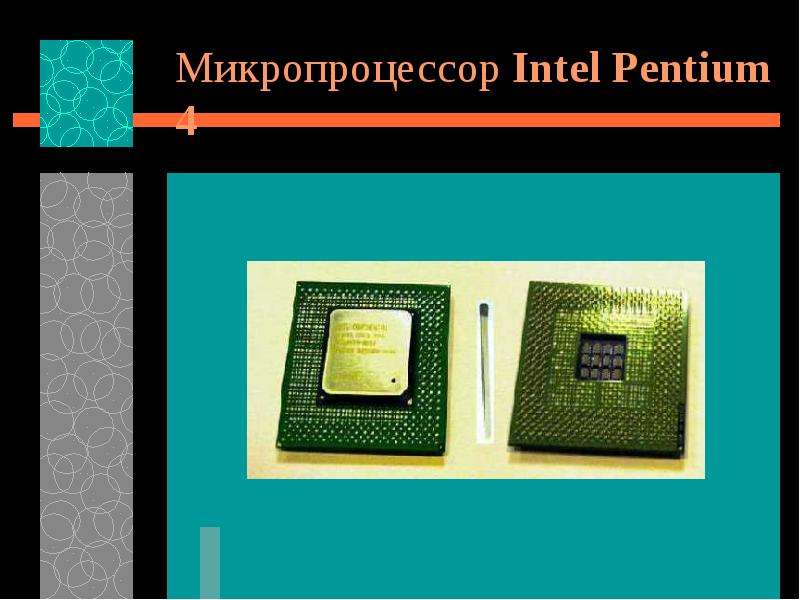

Слайд 21


Микропроцессор Intel Pentium 4
Описание слайда:
Микропроцессор Intel Pentium 4

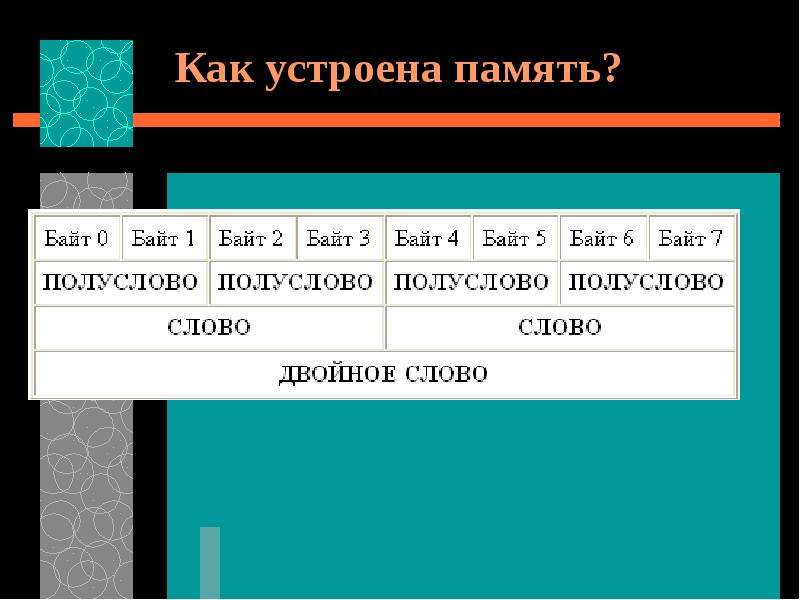

Слайд 22


Как устроена память?
Описание слайда:
Как устроена память?

Слайд 23


Память компьютера
Описание слайда:
Память компьютера

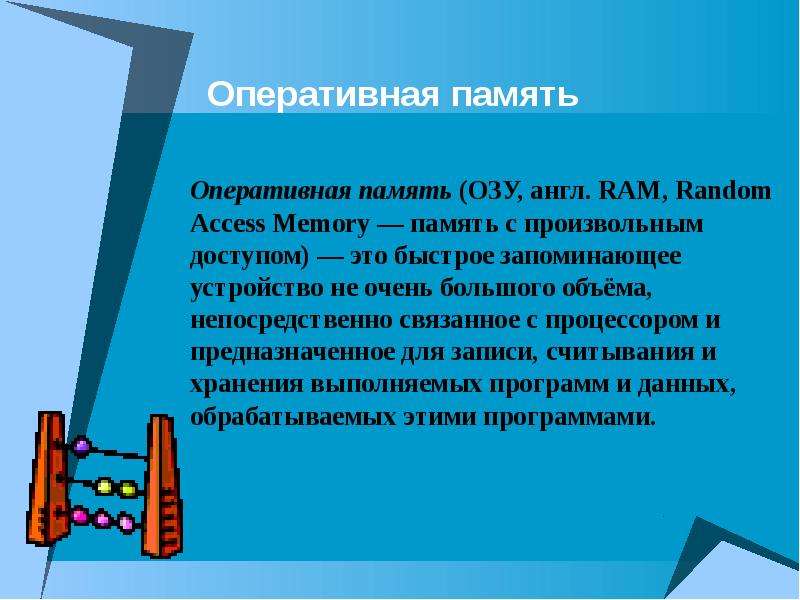

Слайд 24


Оперативная память Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это быстрое запоминающее устройство...
Описание слайда:
Оперативная память Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Слайд 25


Микросхемы памяти RIMM (сверху) и DIMM (снизу)
Описание слайда:
Микросхемы памяти RIMM (сверху) и DIMM (снизу)

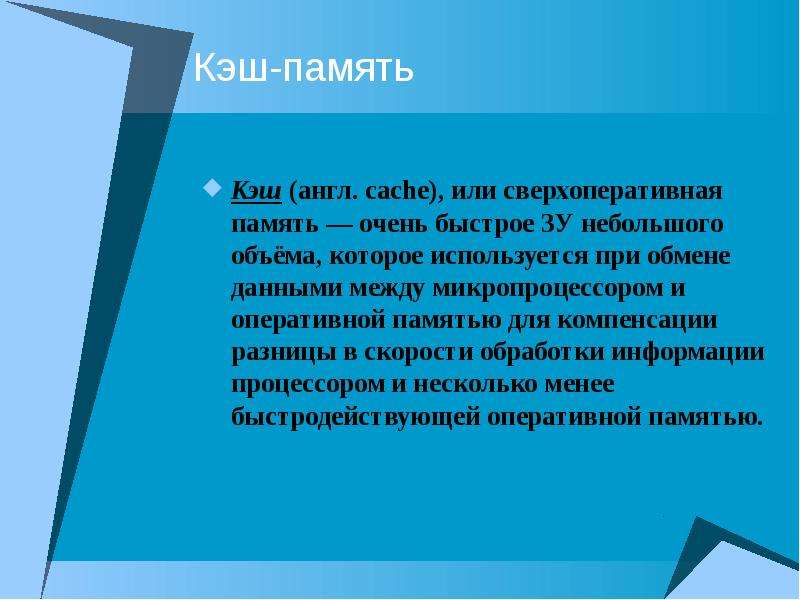

Слайд 26


Кэш-память Кэш (англ. cache), или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между...
Описание слайда:
Кэш-память Кэш (англ. cache), или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

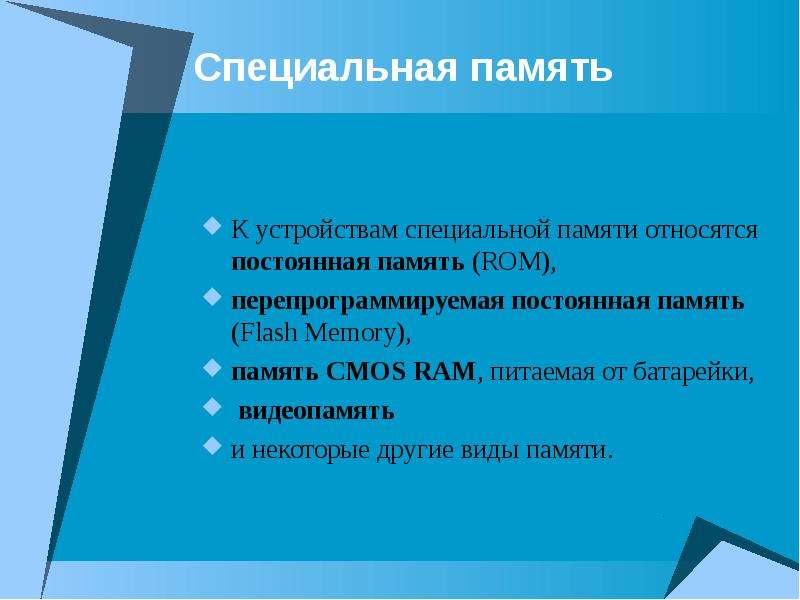

Слайд 27


Специальная память К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память...
Описание слайда:
Специальная память К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

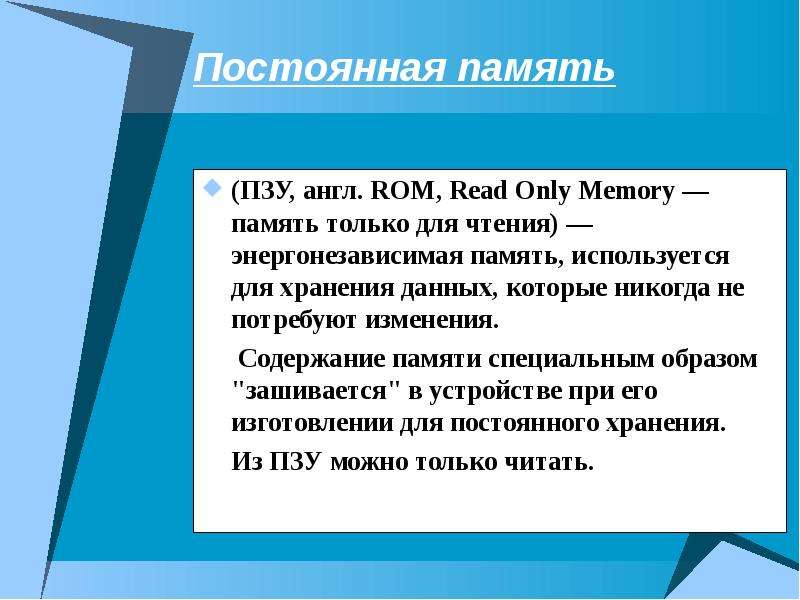

Слайд 28


Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые...
Описание слайда:
Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом "зашивается" в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

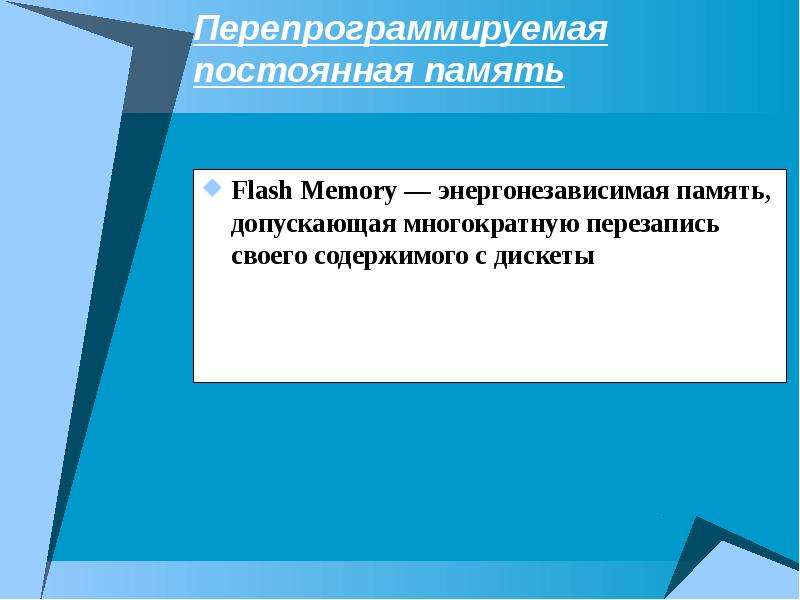

Слайд 29


Перепрограммируемая постоянная память Flash Memory — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты
Описание слайда:
Перепрограммируемая постоянная память Flash Memory — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты

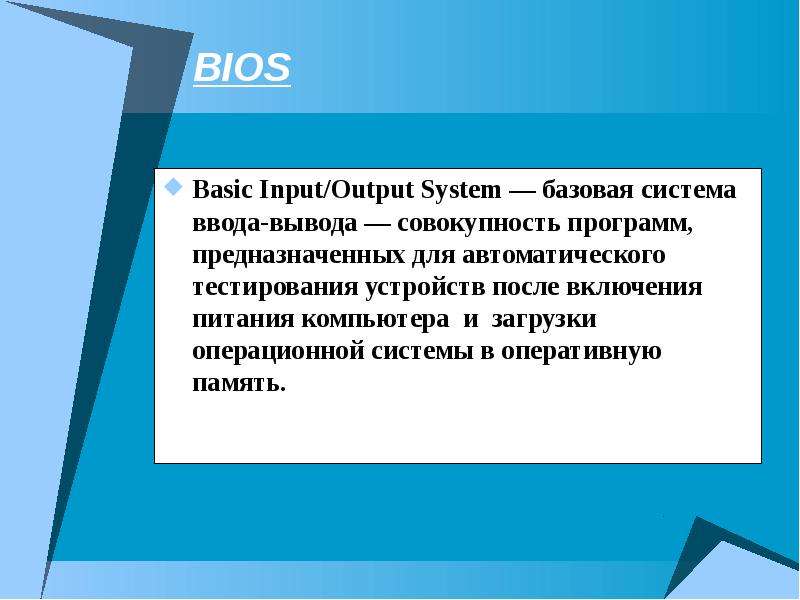

Слайд 30


BIOS Basic Input/Output System — базовая система ввода-вывода — совокупность программ, предназначенных для автоматического тестирования устройств...
Описание слайда:
BIOS Basic Input/Output System — базовая система ввода-вывода — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Слайд 31


CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации...
Описание слайда:
CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы

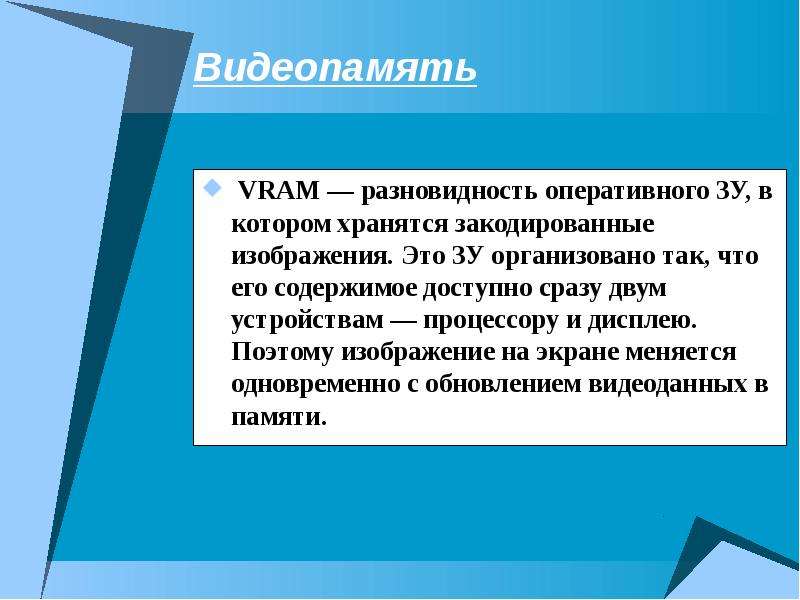

Слайд 32


Видеопамять VRAM — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно...
Описание слайда:
Видеопамять VRAM — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

Слайд 33


Внешняя память
Описание слайда:
Внешняя память

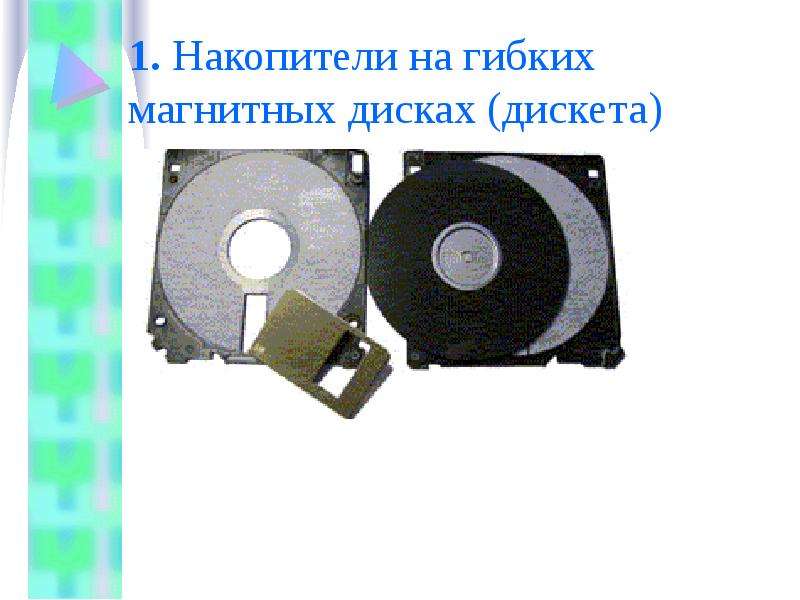

Слайд 34


1. Накопители на гибких магнитных дисках (дискета)
Описание слайда:
1. Накопители на гибких магнитных дисках (дискета)

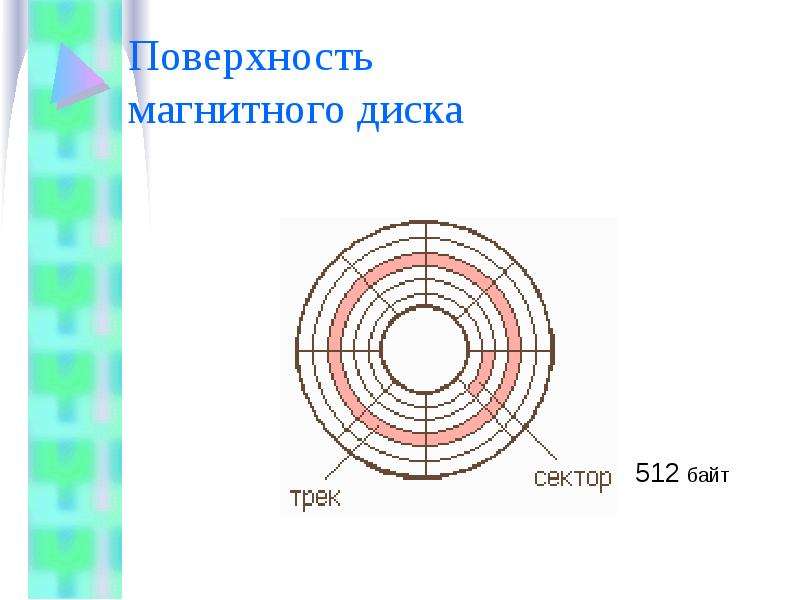

Слайд 35


Поверхность магнитного диска
Описание слайда:
Поверхность магнитного диска

Слайд 36


Накопители на жестких магнитных дисках HDD — Hard Disk Drive или винчестерский накопитель — это наиболее массовое запоминающее устройство большой...
Описание слайда:
Накопители на жестких магнитных дисках HDD — Hard Disk Drive или винчестерский накопитель — это наиболее массовое запоминающее устройство большой ёмкости, в котором носителями информации являются круглые алюминиевые пластины — платтеры, обе поверхности которых покрыты слоем магнитного материала. Используется для постоянного хранения информации — программ и данных.

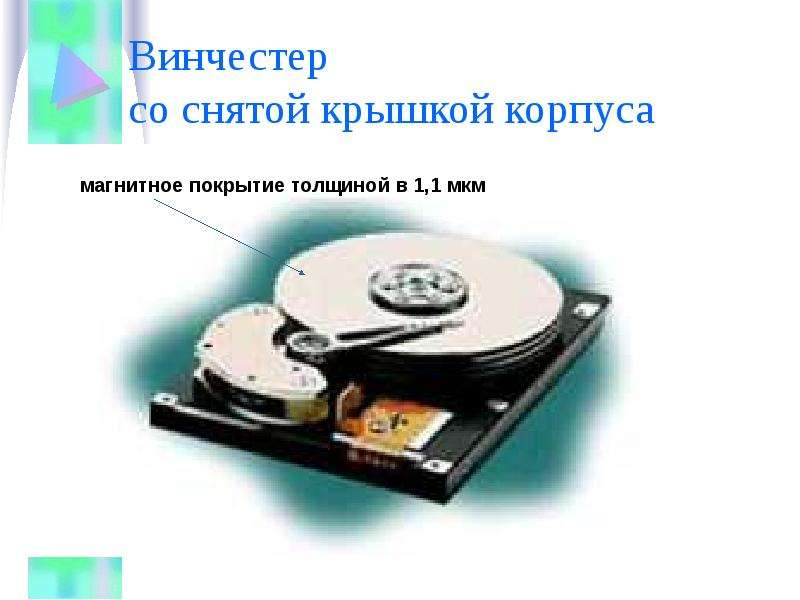

Слайд 37


Винчестер со снятой крышкой корпуса
Описание слайда:
Винчестер со снятой крышкой корпуса

Слайд 38


Накопители на компакт-дисках
Описание слайда:
Накопители на компакт-дисках

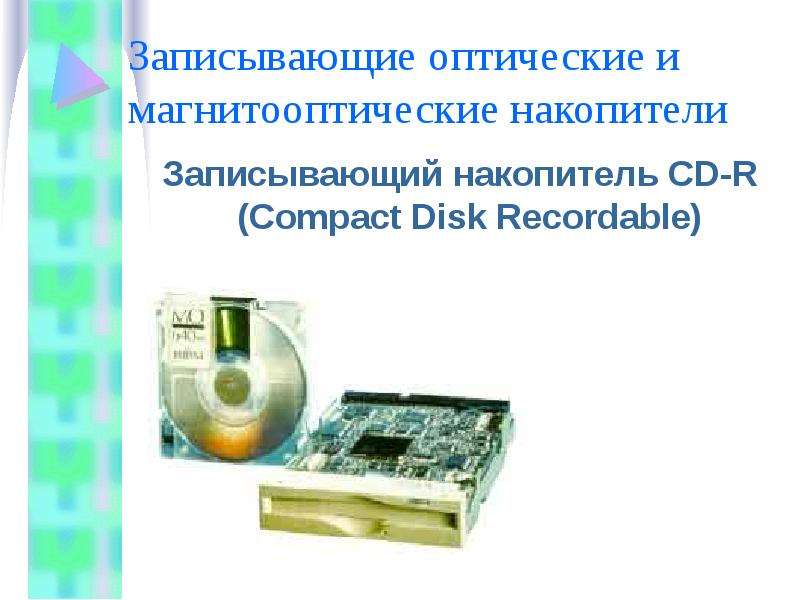

Слайд 39


Записывающие оптические и магнитооптические накопители Записывающий накопитель CD-R (Compact Disk Recordable)
Описание слайда:
Записывающие оптические и магнитооптические накопители Записывающий накопитель CD-R (Compact Disk Recordable)

Слайд 40


Накопители на магнитной ленте (стримеры) Стример (англ. tape streamer) — устройство для резервного копирования больших объёмов информации. В качестве...
Описание слайда:
Накопители на магнитной ленте (стримеры) Стример (англ. tape streamer) — устройство для резервного копирования больших объёмов информации. В качестве носителя здесь применяются кассеты с магнитной лентой ёмкостью 1 — 2 Гбайта и больше.

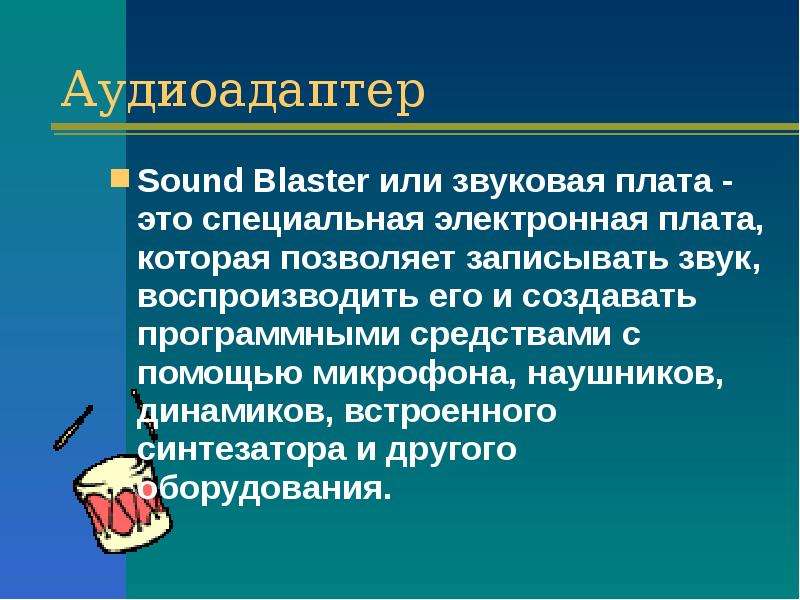

Слайд 41


Аудиоадаптер Sound Blaster или звуковая плата - это специальная электронная плата, которая позволяет записывать звук, воспроизводить его и создавать...
Описание слайда:
Аудиоадаптер Sound Blaster или звуковая плата - это специальная электронная плата, которая позволяет записывать звук, воспроизводить его и создавать программными средствами с помощью микрофона, наушников, динамиков, встроенного синтезатора и другого оборудования.

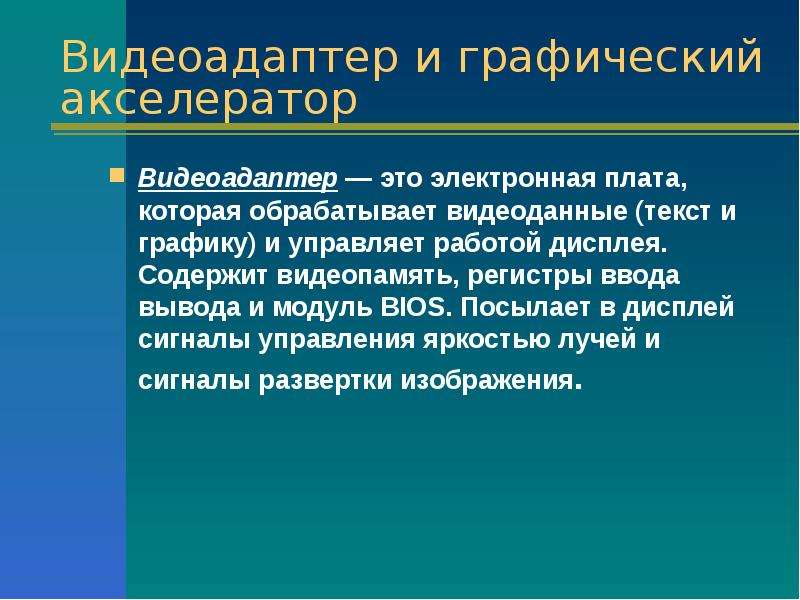

Слайд 42


Видеоадаптер и графический акселератор Видеоадаптер — это электронная плата, которая обрабатывает видеоданные (текст и графику) и управляет работой...
Описание слайда:
Видеоадаптер и графический акселератор Видеоадаптер — это электронная плата, которая обрабатывает видеоданные (текст и графику) и управляет работой дисплея. Содержит видеопамять, регистры ввода вывода и модуль BIOS. Посылает в дисплей сигналы управления яркостью лучей и сигналы развертки изображения.

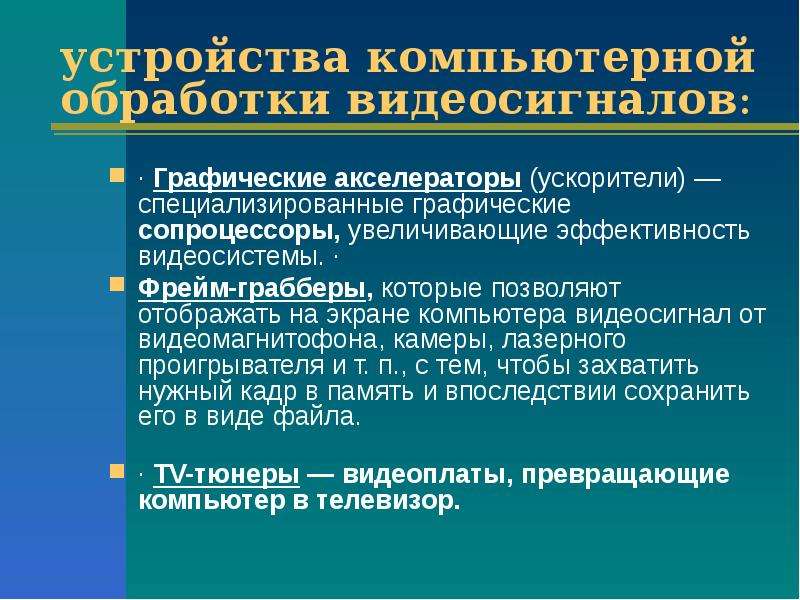

Слайд 43


устройства компьютерной обработки видеосигналов: · Графические акселераторы (ускорители) — специализированные графические сопроцессоры, увеличивающие...
Описание слайда:
устройства компьютерной обработки видеосигналов: · Графические акселераторы (ускорители) — специализированные графические сопроцессоры, увеличивающие эффективность видеосистемы. · Фрейм-грабберы, которые позволяют отображать на экране компьютера видеосигнал от видеомагнитофона, камеры, лазерного проигрывателя и т. п., с тем, чтобы захватить нужный кадр в память и впоследствии сохранить его в виде файла. · TV-тюнеры — видеоплаты, превращающие компьютер в телевизор.

Слайд 44


Видеосистема компьютера монитор (называемый также дисплеем); видеоадаптер; программное обеспечение (драйверы видеосистемы).
Описание слайда:
Видеосистема компьютера монитор (называемый также дисплеем); видеоадаптер; программное обеспечение (драйверы видеосистемы).

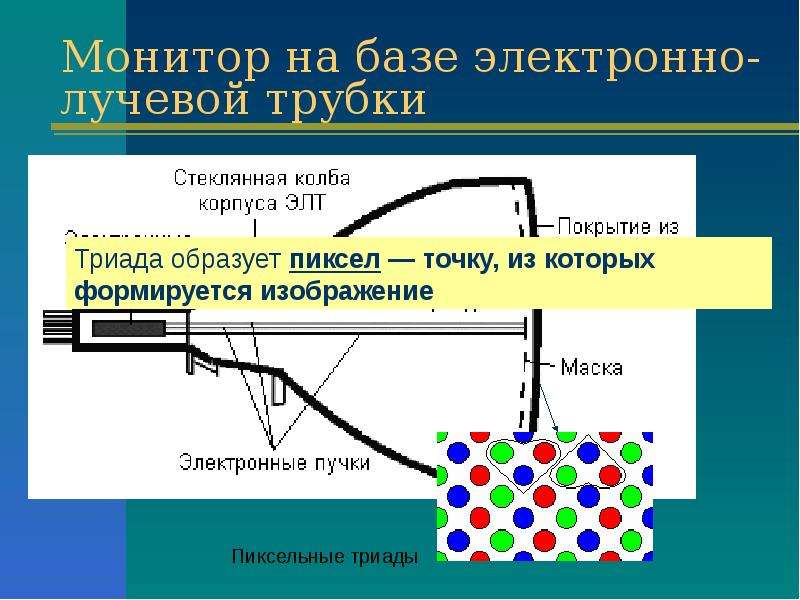

Слайд 45


Монитор на базе электронно-лучевой трубки
Описание слайда:
Монитор на базе электронно-лучевой трубки

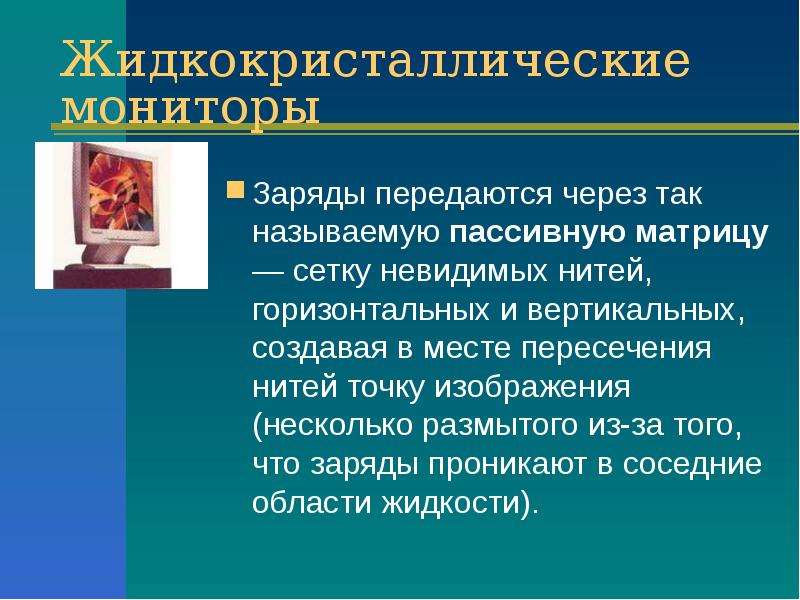

Слайд 46


Жидкокристаллические мониторы Заряды передаются через так называемую пассивную матрицу — сетку невидимых нитей, горизонтальных и вертикальных,...
Описание слайда:
Жидкокристаллические мониторы Заряды передаются через так называемую пассивную матрицу — сетку невидимых нитей, горизонтальных и вертикальных, создавая в месте пересечения нитей точку изображения (несколько размытого из-за того, что заряды проникают в соседние области жидкости).

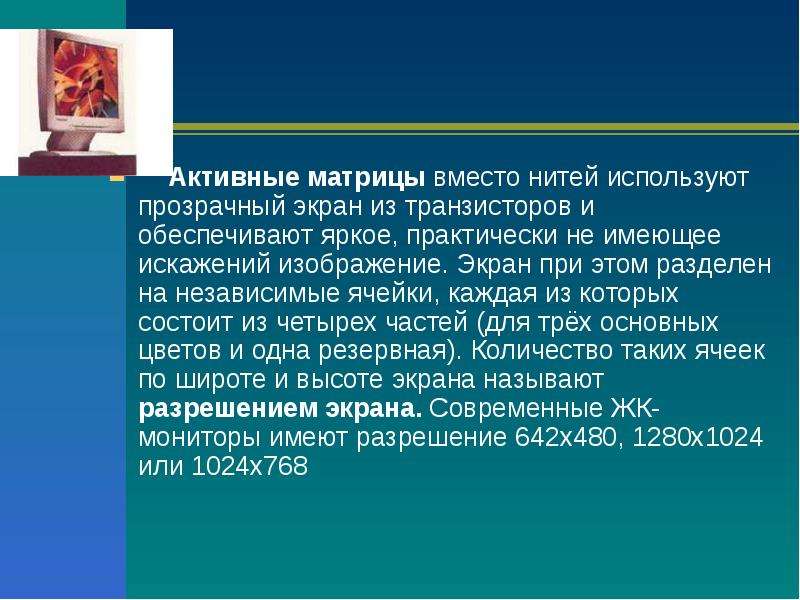

Слайд 47


Активные матрицы вместо нитей используют прозрачный экран из транзисторов и обеспечивают яркое, практически не имеющее искажений изображение. Экран...
Описание слайда:
Активные матрицы вместо нитей используют прозрачный экран из транзисторов и обеспечивают яркое, практически не имеющее искажений изображение. Экран при этом разделен на независимые ячейки, каждая из которых состоит из четырех частей (для трёх основных цветов и одна резервная). Количество таких ячеек по широте и высоте экрана называют разрешением экрана. Современные ЖК-мониторы имеют разрешение 642х480, 1280х1024 или 1024х768

Слайд 48


Принтеры: Виды принтеров: матричные, лазерные струйные
Описание слайда:
Принтеры: Виды принтеров: матричные, лазерные струйные

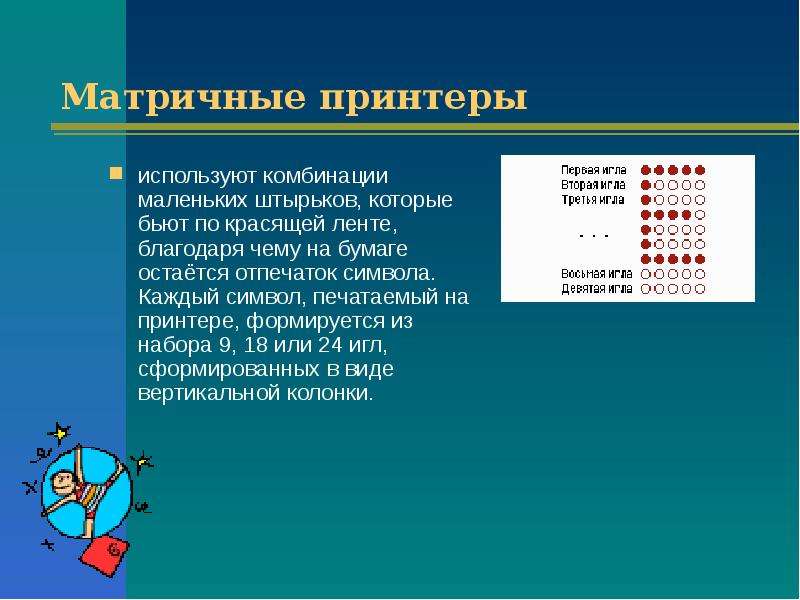

Слайд 49


Матричные принтеры используют комбинации маленьких штырьков, которые бьют по красящей ленте, благодаря чему на бумаге остаётся отпечаток символа....
Описание слайда:
Матричные принтеры используют комбинации маленьких штырьков, которые бьют по красящей ленте, благодаря чему на бумаге остаётся отпечаток символа. Каждый символ, печатаемый на принтере, формируется из набора 9, 18 или 24 игл, сформированных в виде вертикальной колонки.

Слайд 50


Лазерные принтеры Компьютер формирует в своей памяти "образ" страницы текста и передает его принтеру. Информация о странице проецируется с...
Описание слайда:
Лазерные принтеры Компьютер формирует в своей памяти "образ" страницы текста и передает его принтеру. Информация о странице проецируется с помощью лазерного луча на вращающийся барабан со светочувствительным покрытием, меняющим электрические свойства в зависимости от освещённости.

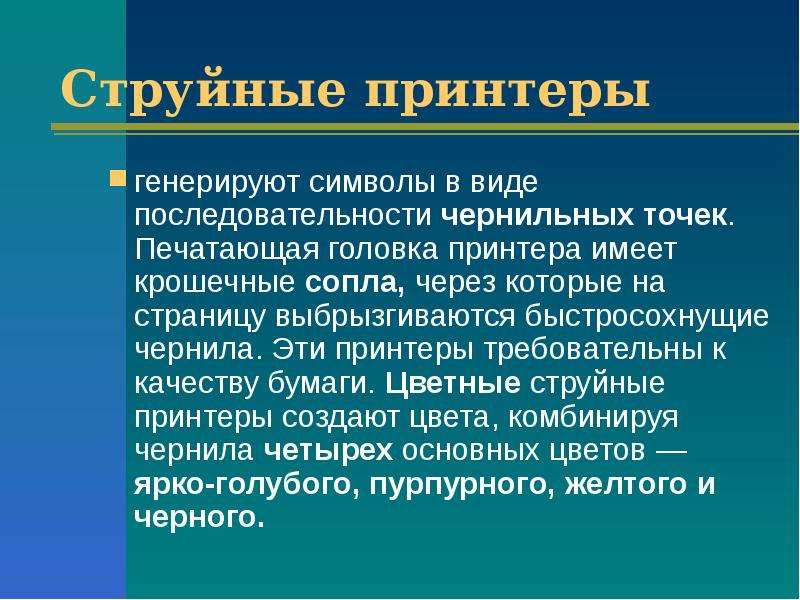

Слайд 51


Струйные принтеры генерируют символы в виде последовательности чернильных точек. Печатающая головка принтера имеет крошечные сопла, через которые на...
Описание слайда:
Струйные принтеры генерируют символы в виде последовательности чернильных точек. Печатающая головка принтера имеет крошечные сопла, через которые на страницу выбрызгиваются быстросохнущие чернила. Эти принтеры требовательны к качеству бумаги. Цветные струйные принтеры создают цвета, комбинируя чернила четырех основных цветов — ярко-голубого, пурпурного, желтого и черного.

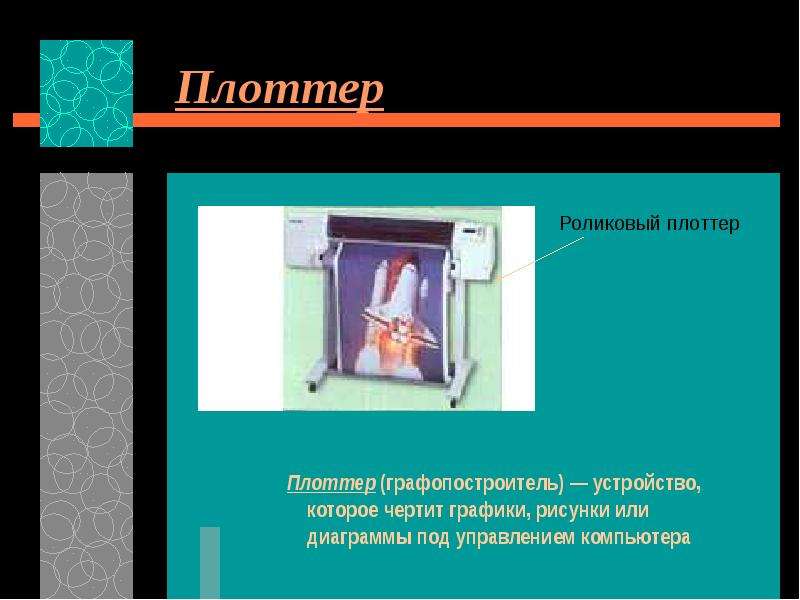

Слайд 52


Плоттер Плоттер (графопостроитель) — устройство, которое чертит графики, рисунки или диаграммы под управлением компьютера
Описание слайда:
Плоттер Плоттер (графопостроитель) — устройство, которое чертит графики, рисунки или диаграммы под управлением компьютера

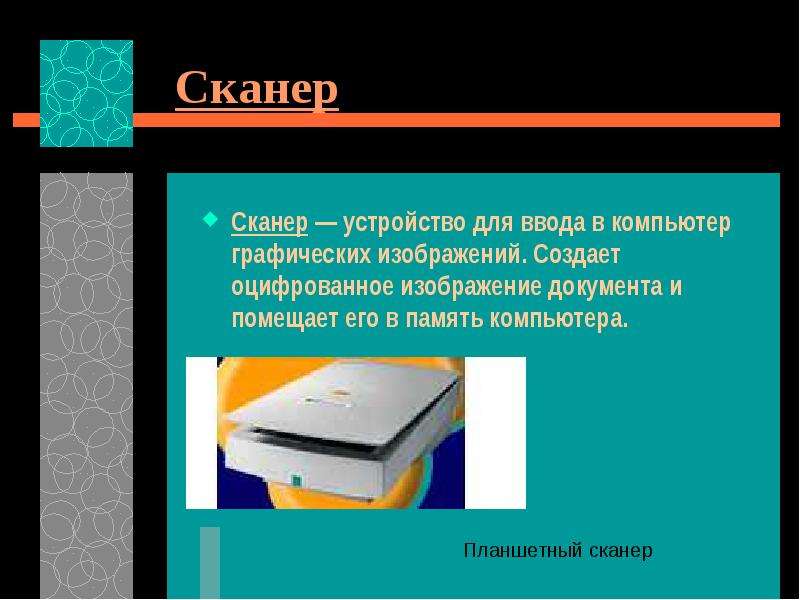

Слайд 53


Сканер Сканер — устройство для ввода в компьютер графических изображений. Создает оцифрованное изображение документа и помещает его в память...
Описание слайда:
Сканер Сканер — устройство для ввода в компьютер графических изображений. Создает оцифрованное изображение документа и помещает его в память компьютера.

Слайд 54


Общая структура персонального компьютера с подсоединенными периферийными устройствами
Описание слайда:
Общая структура персонального компьютера с подсоединенными периферийными устройствами

Слайд 55


Презентация ИНФОРМАТИКА Тема: Общие принципы организации и работы компьютеров, слайд №55
Описание слайда:

Слайд 56


Презентация ИНФОРМАТИКА Тема: Общие принципы организации и работы компьютеров, слайд №56
Описание слайда:
