Слайд 1

Описание слайда:

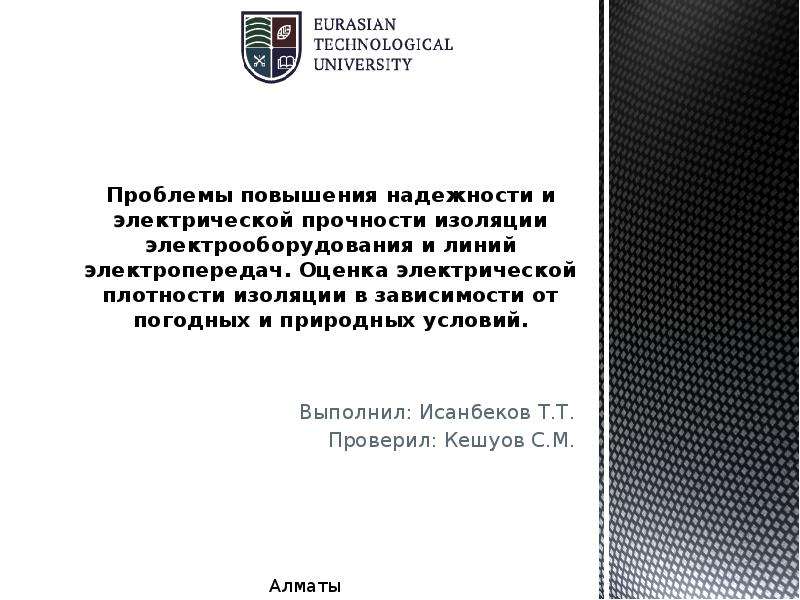

Проблемы повышения надежности и электрической прочности изоляции электрооборудования и линий электропередач. Оценка электрической плотности изоляции в зависимости от погодных и природных условий. Выполнил: Исанбеков Т.Т. Проверил: Кешуов С.М.

Слайд 2

Описание слайда:

Изоляция электрических установок разделяется на внешнюю и внутреннюю. Изоляция электрических установок разделяется на внешнюю и внутреннюю. К внешней изоляции установок высокого напряжения относят изоляционные промежутки между электродами (проводами линий электропередачи (ЛЭП), шинами распределительных устройств (РУ), наружными токоведущими частями электрических аппаратов и т.д.), в которых роль основного диэлектрика выполняет атмосферный воздух. Изолируемые электроды располагаются на определенных расстояниях друг от друга и от земли (или заземленных частей электроустановок) и укрепляются в заданном положении с помощью изоляторов.

Слайд 3

Описание слайда:

К внутренней изоляции относится изоляция обмоток трансформаторов и электрических машин, изоляция кабелей, конденсаторов, герметизированная изоляция вводов, изоляция между контактами выключателя в отключенном состоянии, т.е. изоляция герметически изолированная от воздействия окружающей среды корпусом, оболочкой, баком и т.д. Внутренняя изоляция как правило представляет собой комбинацию различных диэлектриков (жидких и твердых, газообразных и твердых). К внутренней изоляции относится изоляция обмоток трансформаторов и электрических машин, изоляция кабелей, конденсаторов, герметизированная изоляция вводов, изоляция между контактами выключателя в отключенном состоянии, т.е. изоляция герметически изолированная от воздействия окружающей среды корпусом, оболочкой, баком и т.д. Внутренняя изоляция как правило представляет собой комбинацию различных диэлектриков (жидких и твердых, газообразных и твердых).

Слайд 4

Описание слайда:

Пробой твердой и комбинированной изоляции - явление необратимое, приводящее к выходу из строя электрооборудования. Жидкая и внутренняя газовая изоляция самовосстанавливается, но ее характеристики ухудшаются. Необходимо постоянно контролировать состояние внутренней изоляции в процессе ее эксплуатации, чтобы выявить развивающийся в ней дефекты и предотвратить аварийный отказ электрооборудования. Пробой твердой и комбинированной изоляции - явление необратимое, приводящее к выходу из строя электрооборудования. Жидкая и внутренняя газовая изоляция самовосстанавливается, но ее характеристики ухудшаются. Необходимо постоянно контролировать состояние внутренней изоляции в процессе ее эксплуатации, чтобы выявить развивающийся в ней дефекты и предотвратить аварийный отказ электрооборудования.

Слайд 5

Описание слайда:

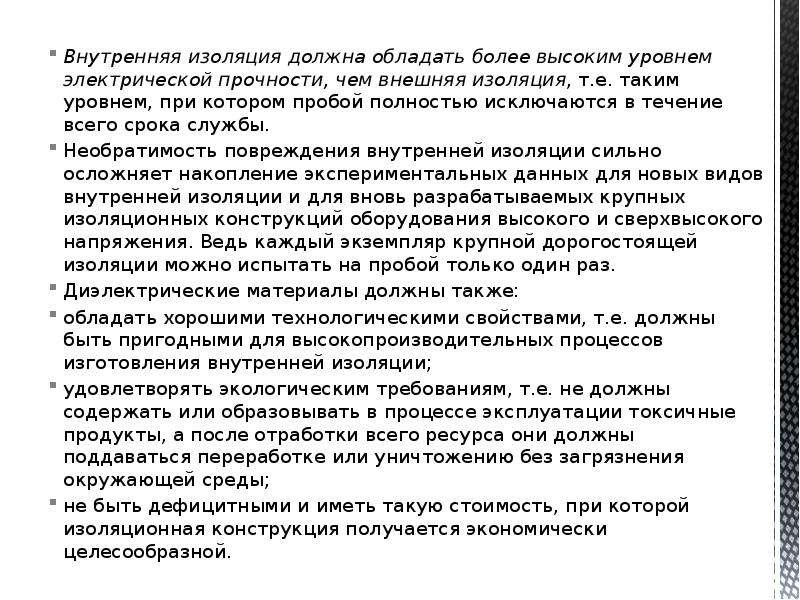

Внутренняя изоляция должна обладать более высоким уровнем электрической прочности, чем внешняя изоляция, т.е. таким уровнем, при котором пробой полностью исключаются в течение всего срока службы. Внутренняя изоляция должна обладать более высоким уровнем электрической прочности, чем внешняя изоляция, т.е. таким уровнем, при котором пробой полностью исключаются в течение всего срока службы. Необратимость повреждения внутренней изоляции сильно осложняет накопление экспериментальных данных для новых видов внутренней изоляции и для вновь разрабатываемых крупных изоляционных конструкций оборудования высокого и сверхвысокого напряжения. Ведь каждый экземпляр крупной дорогостоящей изоляции можно испытать на пробой только один раз. Диэлектрические материалы должны также: обладать хорошими технологическими свойствами, т.е. должны быть пригодными для высокопроизводительных процессов изготовления внутренней изоляции; удовлетворять экологическим требованиям, т.е. не должны содержать или образовывать в процессе эксплуатации токсичные продукты, а после отработки всего ресурса они должны поддаваться переработке или уничтожению без загрязнения окружающей среды; не быть дефицитными и иметь такую стоимость, при которой изоляционная конструкция получается экономически целесообразной.

Слайд 6

Описание слайда:

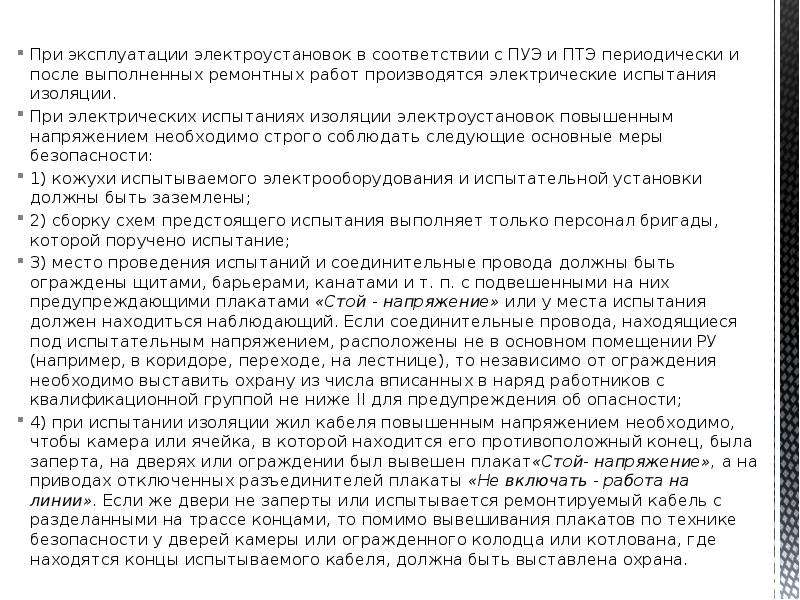

При эксплуатации электроустановок в соответствии с ПУЭ и ПТЭ периодически и после выполненных ремонтных работ производятся электрические испытания изоляции. При эксплуатации электроустановок в соответствии с ПУЭ и ПТЭ периодически и после выполненных ремонтных работ производятся электрические испытания изоляции. При электрических испытаниях изоляции электроустановок повышенным напряжением необходимо строго соблюдать следующие основные меры безопасности: 1) кожухи испытываемого электрооборудования и испытательной установки должны быть заземлены; 2) сборку схем предстоящего испытания выполняет только персонал бригады, которой поручено испытание; 3) место проведения испытаний и соединительные провода должны быть ограждены щитами, барьерами, канатами и т. п. с подвешенными на них предупреждающими плакатами «Стой - напряжение» или у места испытания должен находиться наблюдающий. Если соединительные провода, находящиеся под испытательным напряжением, расположены не в основном помещении РУ (например, в коридоре, переходе, на лестнице), то независимо от ограждения необходимо выставить охрану из числа вписанных в наряд работников с квалификационной группой не ниже II для предупреждения об опасности; 4) при испытании изоляции жил кабеля повышенным напряжением необходимо, чтобы камера или ячейка, в которой находится его противоположный конец, была заперта, на дверях или ограждении был вывешен плакат«Стой- напряжение», а на приводах отключенных разъединителей плакаты «Не включать - работа на линии». Если же двери не заперты или испытывается ремонтируемый кабель с разделанными на трассе концами, то помимо вывешивания плакатов по технике безопасности у дверей камеры или огражденного колодца или котлована, где находятся концы испытываемого кабеля, должна быть выставлена охрана.
