АВС. Лекция № 7. Система прерывания программ.

Слайд 2

Описание слайда:

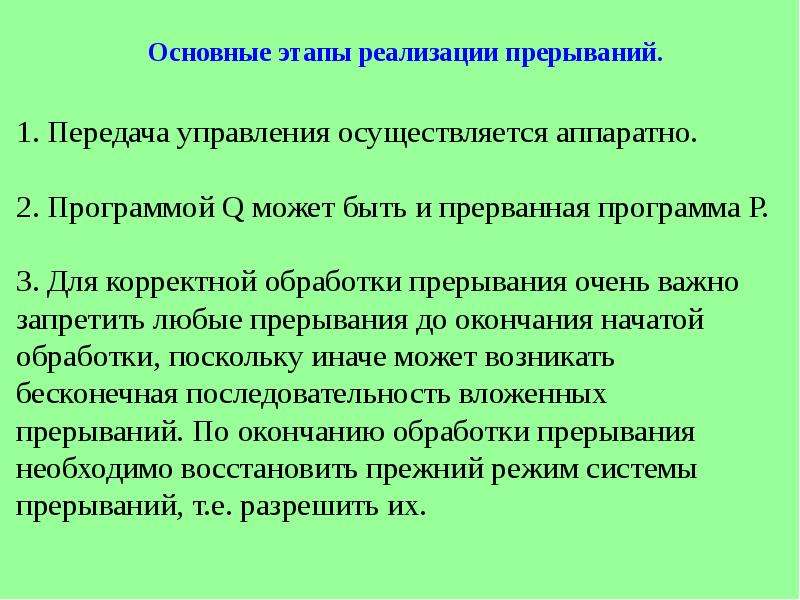

Основные этапы реализации прерываний.

Слайд 3

Описание слайда:

Схема обработки прерываний:

Слайд 4

Описание слайда:

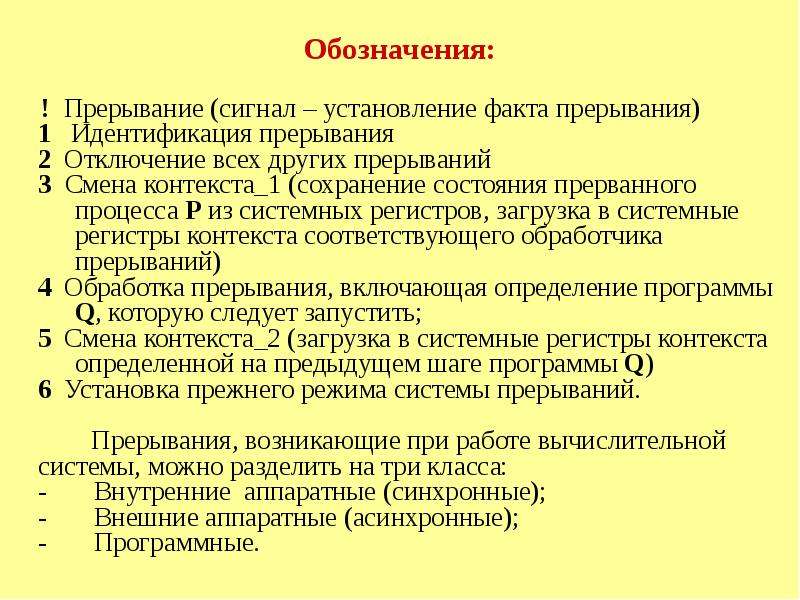

Обозначения:

Слайд 5

Описание слайда:

Классификация прерываний

Слайд 6

Описание слайда:

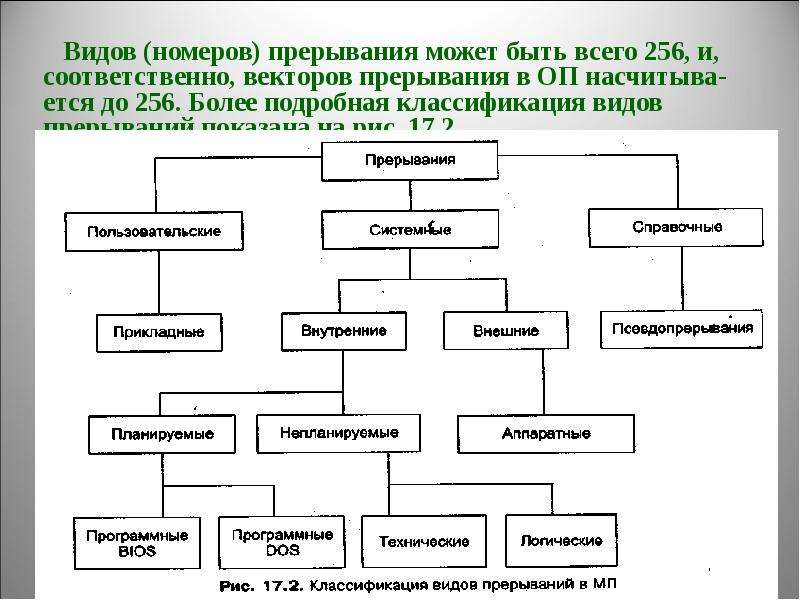

Видов (номеров) прерывания может быть всего 256, и, соответственно, векторов прерывания в ОП насчитыва-ется до 256. Более подробная классификация видов прерываний показана на рис. 17.2.

Слайд 7

Описание слайда:

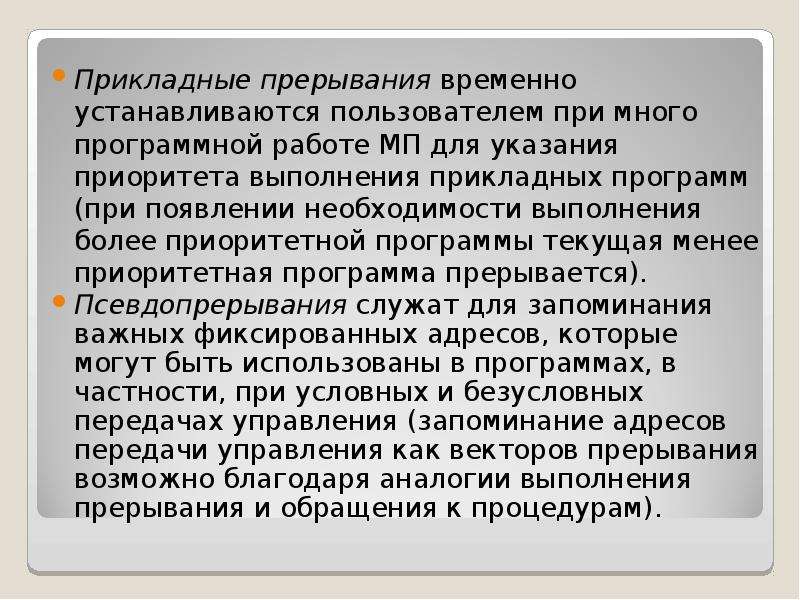

Прикладные прерывания временно устанавливаются пользователем при многопрограммной работе МП для указания приоритета выполнения прикладных программ (при появлении необходимости выполнения более приоритетной программы текущая менее приоритетная программа прерывается). Псевдопрерывания служат для запоминания важных фиксированных адресов, которые могут быть использованы в программах, в частности, при условных и безусловных передачах управления (запоминание адресов передачи управления как векторов прерывания возможно благодаря аналогии выполнения прерывания и обращения к процедурам).

Слайд 8

Описание слайда:

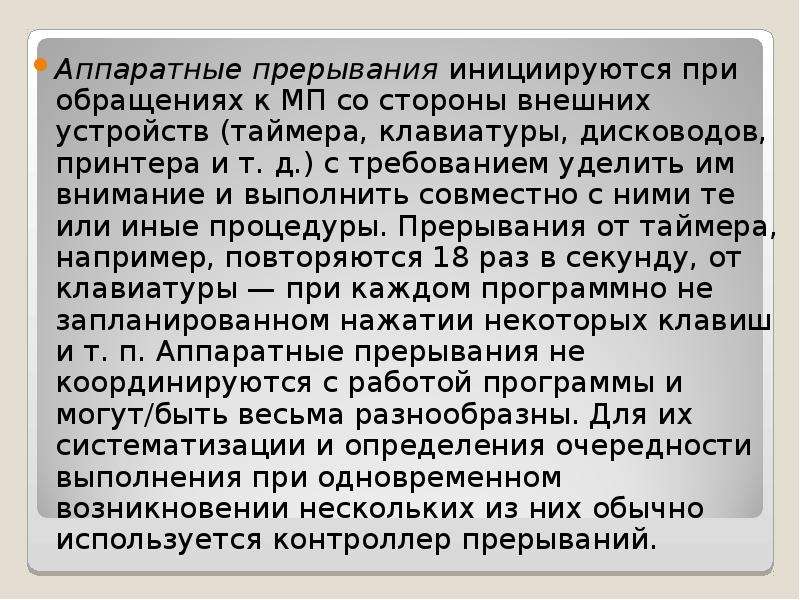

Аппаратные прерывания инициируются при обращениях к МП со стороны внешних устройств (таймера, клавиатуры, дисководов, принтера и т. д.) с требованием уделить им внимание и выполнить совместно с ними те или иные процедуры. Прерывания от таймера, например, повторяются 18 раз в секунду, от клавиатуры — при каждом программно не запланированном нажатии некоторых клавиш и т. п. Аппаратные прерывания не координируются с работой программы и могут/быть весьма разнообразны. Для их систематизации и определения очередности выполнения при одновременном возникновении нескольких из них обычно используется контроллер прерываний.

Слайд 9

Описание слайда:

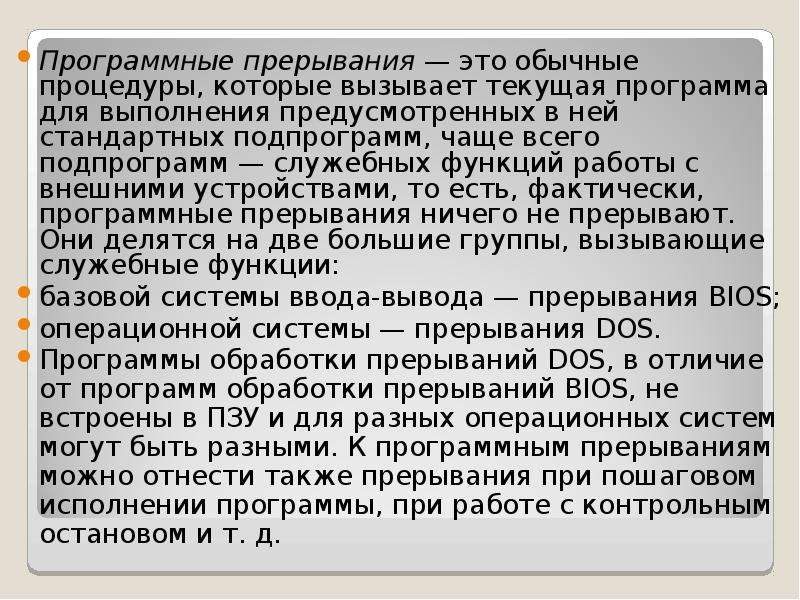

Программные прерывания — это обычные процедуры, которые вызывает текущая программа для выполнения предусмотренных в ней стандартных подпрограмм, чаще всего подпрограмм — служебных функций работы с внешними устройствами, то есть, фактически, программные прерывания ничего не прерывают. Они делятся на две большие группы, вызывающие служебные функции: базовой системы ввода-вывода — прерывания BIOS; операционной системы — прерывания DOS. Программы обработки прерываний DOS, в отличие от программ обработки прерываний BIOS, не встроены в ПЗУ и для разных операционных систем могут быть разными. К программным прерываниям можно отнести также прерывания при пошаговом исполнении программы, при работе с контрольным остановом и т. д.

Слайд 10

Описание слайда:

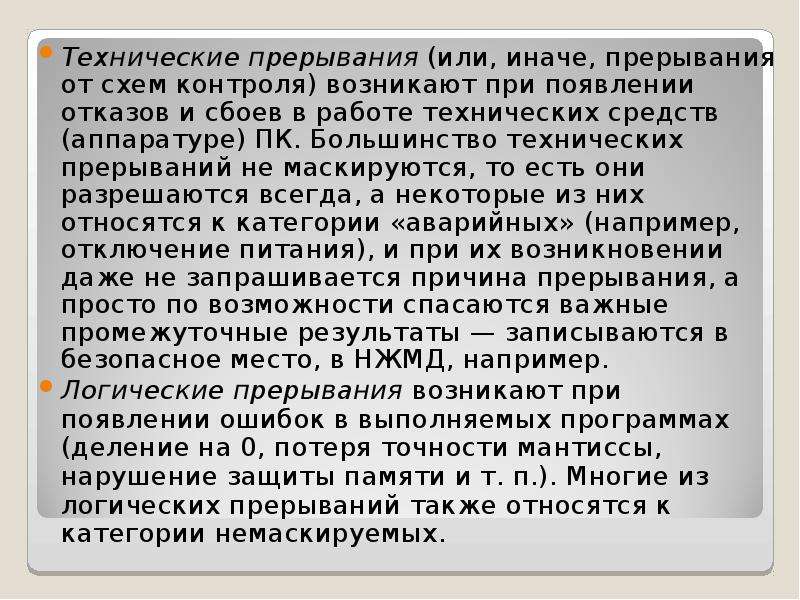

Технические прерывания (или, иначе, прерывания от схем контроля) возникают при появлении отказов и сбоев в работе технических средств (аппаратуре) ПК. Большинство технических прерываний не маскируются, то есть они разрешаются всегда, а некоторые из них относятся к категории «аварийных» (например, отключение питания), и при их возникновении даже не запрашивается причина прерывания, а просто по возможности спасаются важные промежуточные результаты — записываются в безопасное место, в НЖМД, например. Логические прерывания возникают при появлении ошибок в выполняемых программах (деление на 0, потеря точности мантиссы, нарушение защиты памяти и т. п.). Многие из логических прерываний также относятся к категории немаскируемых.

Слайд 11

Описание слайда:

Вектора прерывания

Слайд 12

Описание слайда:

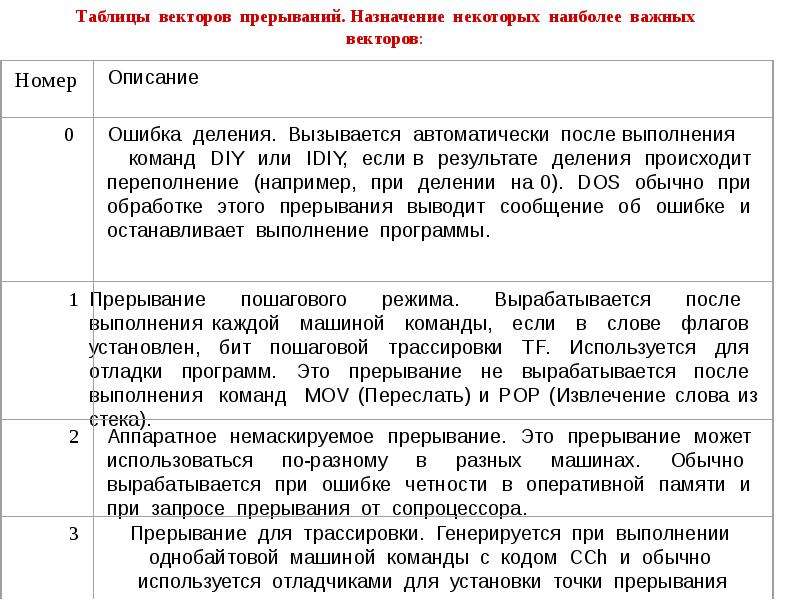

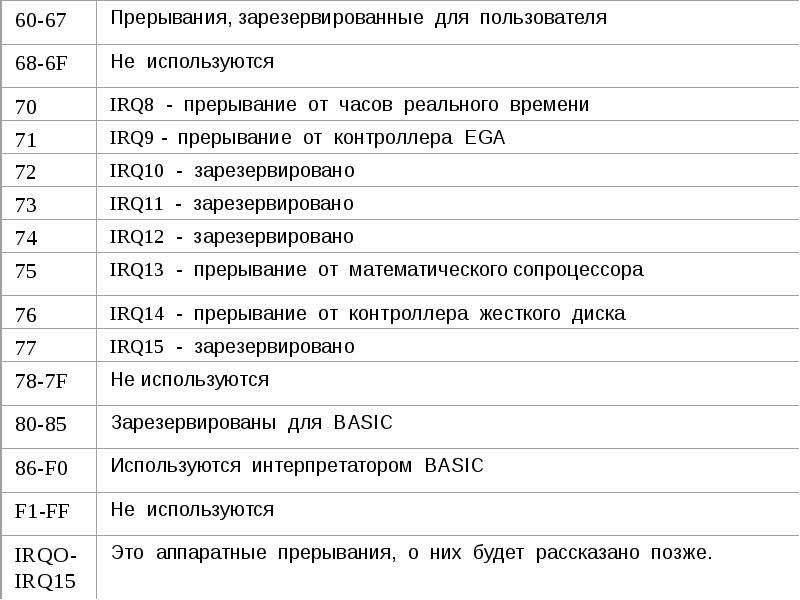

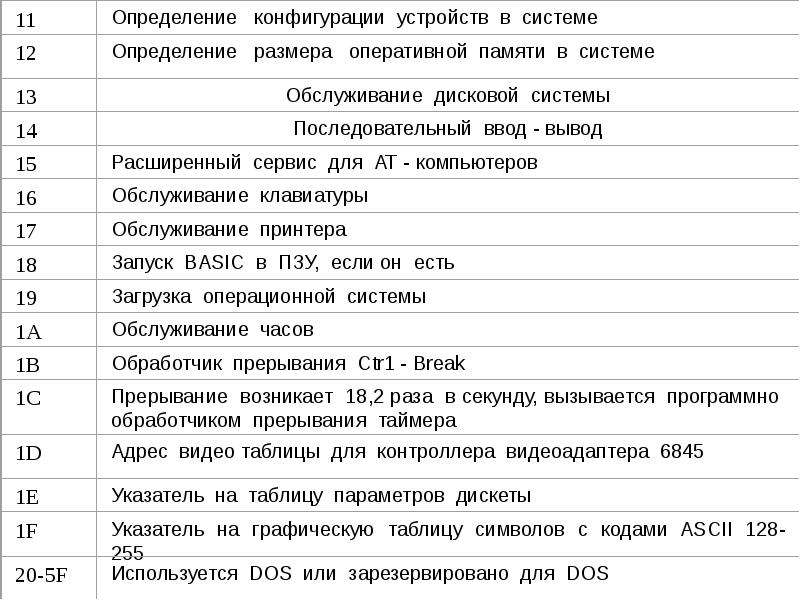

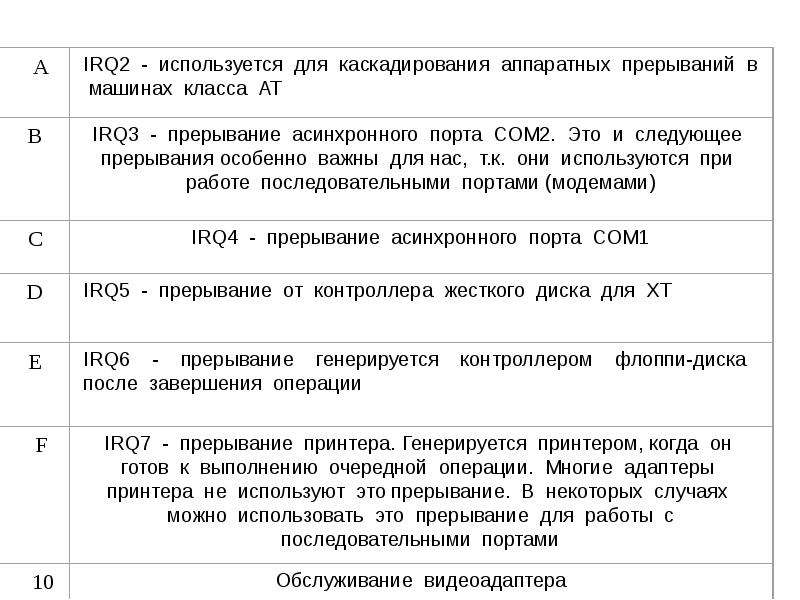

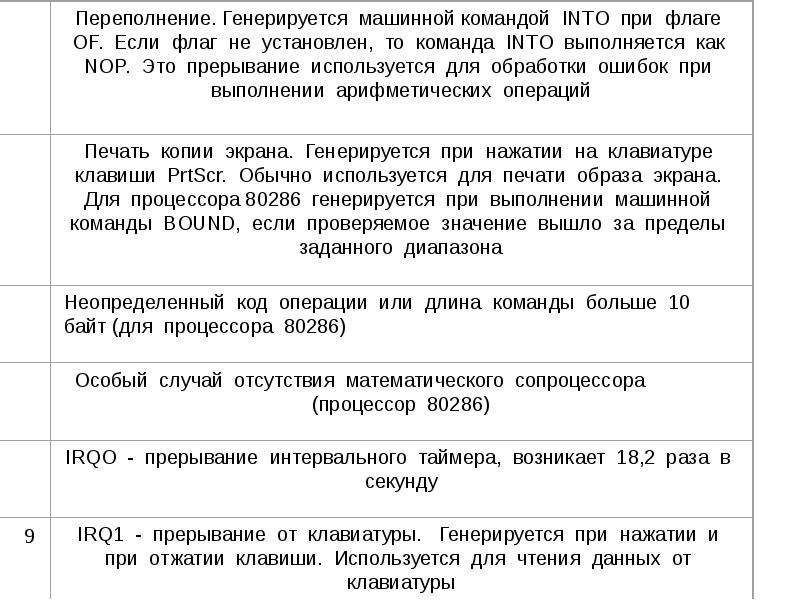

Таблицы векторов прерываний. Назначение некоторых наиболее важных векторов:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Приоритеты

Слайд 18

Описание слайда:

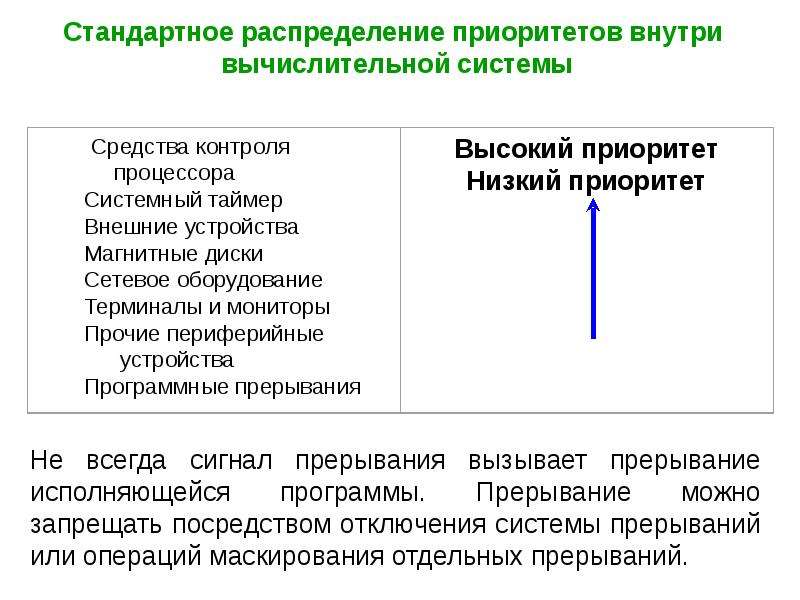

Стандартное распределение приоритетов внутри вычислительной системы

Слайд 19

Описание слайда:

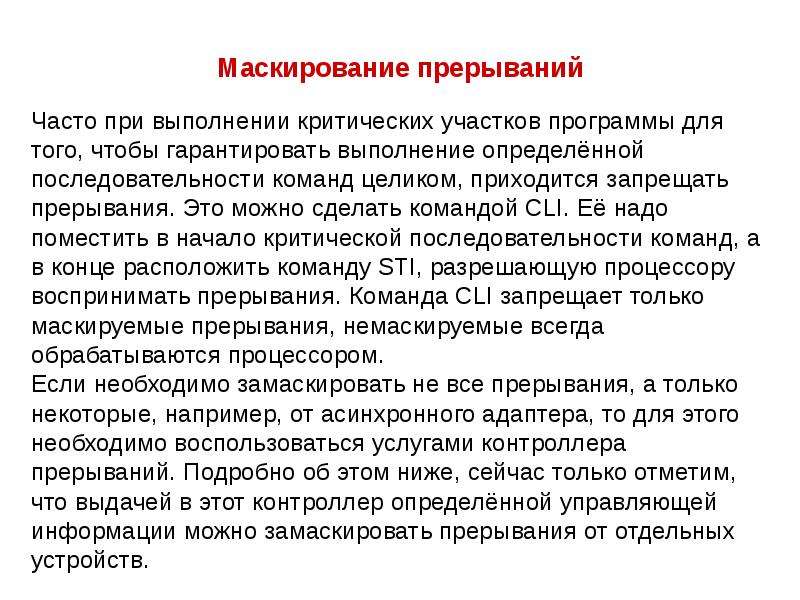

Маскирование прерываний

Слайд 20

Описание слайда:

Особенности обработки аппаратных прерываний

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Упрощенная структурная схема PIC

Слайд 23

Описание слайда:

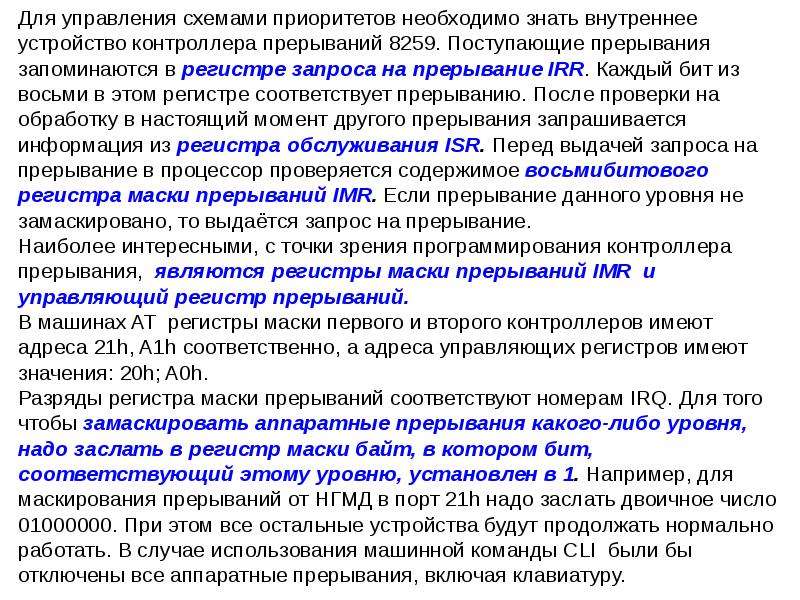

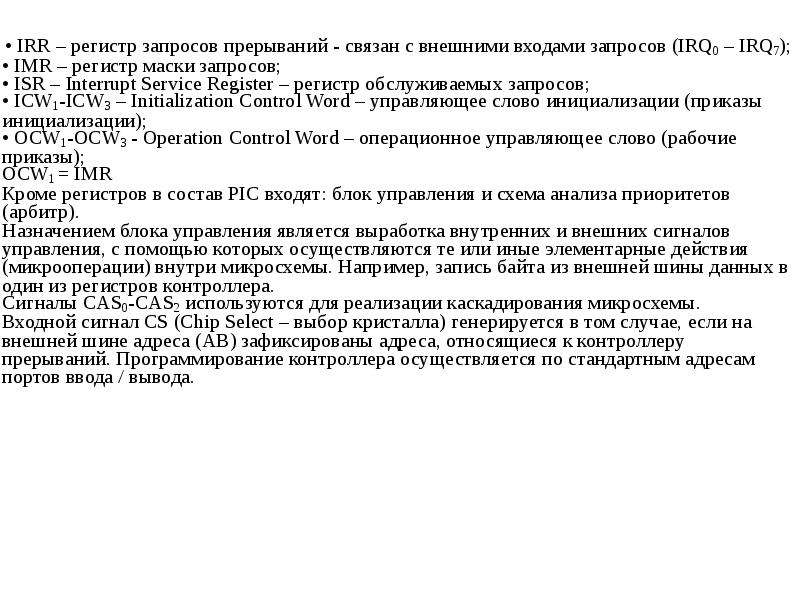

• IRR – регистр запросов прерываний - связан с внешними входами запросов (IRQ0 – IRQ7); • IMR – регистр маски запросов; • ISR – Interrupt Service Register – регистр обслуживаемых запросов; • ICW1-ICW3 – Initialization Control Word – управляющее слово инициализации (приказы инициализации); • OCW1-OCW3 - Operation Control Word – операционное управляющее слово (рабочие приказы); OCW1 = IMR Кроме регистров в состав PIC входят: блок управления и схема анализа приоритетов (арбитр). Назначением блока управления является выработка внутренних и внешних сигналов управления, с помощью которых осуществляются те или иные элементарные действия (микрооперации) внутри микросхемы. Например, запись байта из внешней шины данных в один из регистров контроллера. Сигналы CAS0-CAS2 используются для реализации каскадирования микросхемы. Входной сигнал CS (Chip Select – выбор кристалла) генерируется в том случае, если на внешней шине адреса (АВ) зафиксированы адреса, относящиеся к контроллеру прерываний. Программирование контроллера осуществляется по стандартным адресам портов ввода / вывода. • IRR – регистр запросов прерываний - связан с внешними входами запросов (IRQ0 – IRQ7); • IMR – регистр маски запросов; • ISR – Interrupt Service Register – регистр обслуживаемых запросов; • ICW1-ICW3 – Initialization Control Word – управляющее слово инициализации (приказы инициализации); • OCW1-OCW3 - Operation Control Word – операционное управляющее слово (рабочие приказы); OCW1 = IMR Кроме регистров в состав PIC входят: блок управления и схема анализа приоритетов (арбитр). Назначением блока управления является выработка внутренних и внешних сигналов управления, с помощью которых осуществляются те или иные элементарные действия (микрооперации) внутри микросхемы. Например, запись байта из внешней шины данных в один из регистров контроллера. Сигналы CAS0-CAS2 используются для реализации каскадирования микросхемы. Входной сигнал CS (Chip Select – выбор кристалла) генерируется в том случае, если на внешней шине адреса (АВ) зафиксированы адреса, относящиеся к контроллеру прерываний. Программирование контроллера осуществляется по стандартным адресам портов ввода / вывода.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

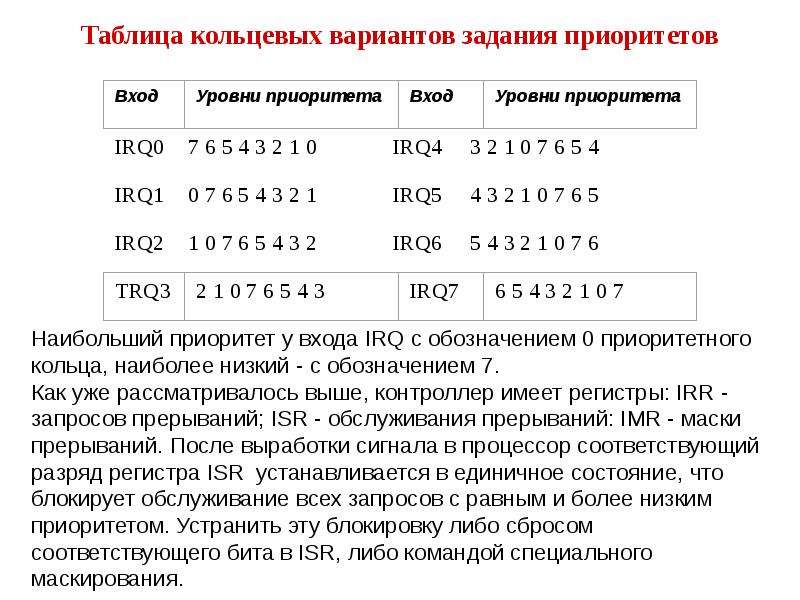

Таблица кольцевых вариантов задания приоритетов

Слайд 26

Описание слайда:

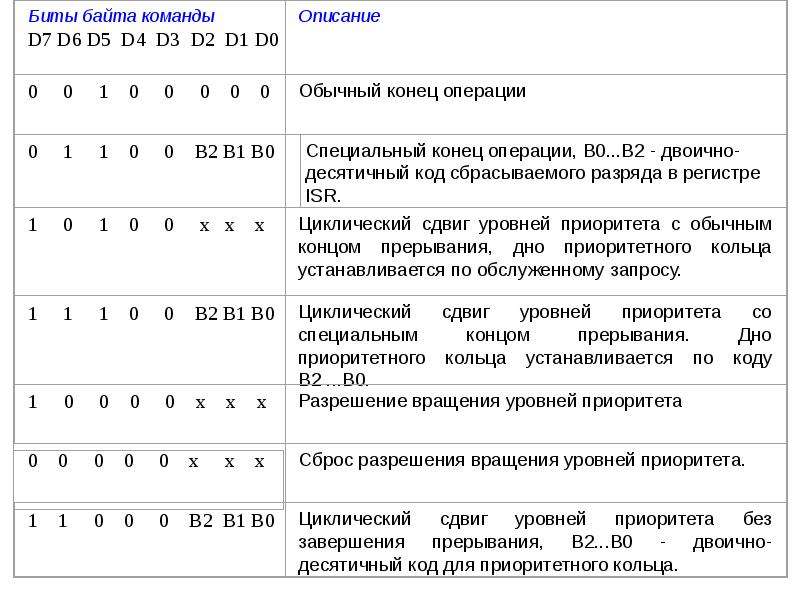

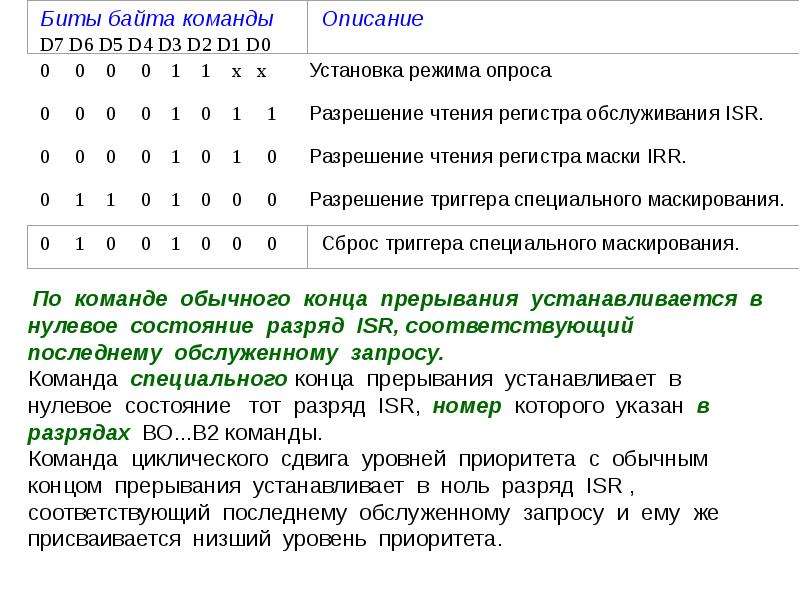

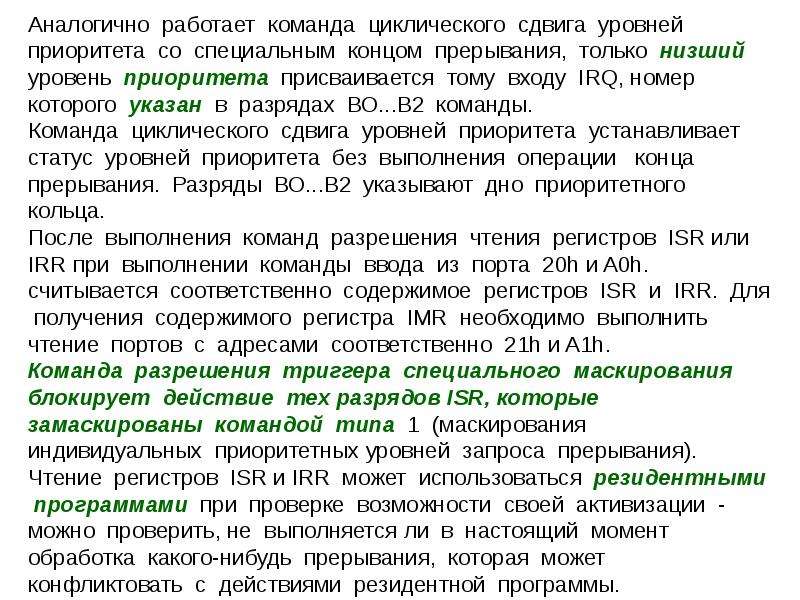

Типы команд, посылаемых программой в контроллер.

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

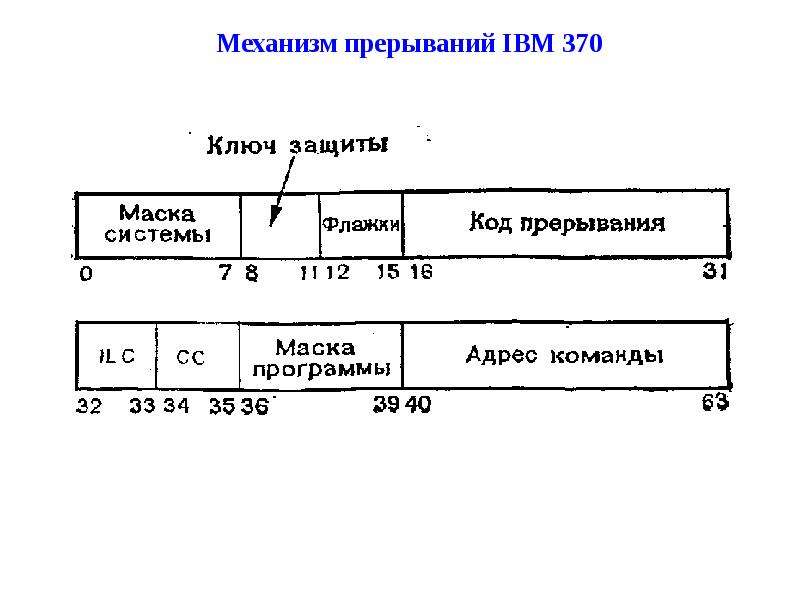

Механизм прерываний IBM 370 Механизм прерываний IBM 370
