Слайд 1


Семинар 6, 7 Способы преобразования.
Описание слайда:
Семинар 6, 7 Способы преобразования.

Слайд 2


6. Способы преобразования Можно отметить два пути решения задачи изменения положения фигуры относительно плоскостей проекций: изменить положение...
Описание слайда:
6. Способы преобразования Можно отметить два пути решения задачи изменения положения фигуры относительно плоскостей проекций: изменить положение плоскостей проекций, не изменяя положения фигуры – способ замены плоскостей проекций; изменить положение фигуры, не меняя положения плоскостей проекций – способ вращения вокруг проецирующей прямой.

Слайд 3


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 4


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 5


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 6


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 7


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 8


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 9


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 10


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 11


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 12


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 13


Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей...
Описание слайда:
Способ замены плоскостей проекций Условия преобразования (рис. 20): положение фигуры неизменно; изменяется положение одной из двух плоскостей проекций; новую плоскость проекций располагают перпендикулярно оставшейся плоскости проекций; положение новой плоскости проекций может быть задано или выбрано.

Слайд 14

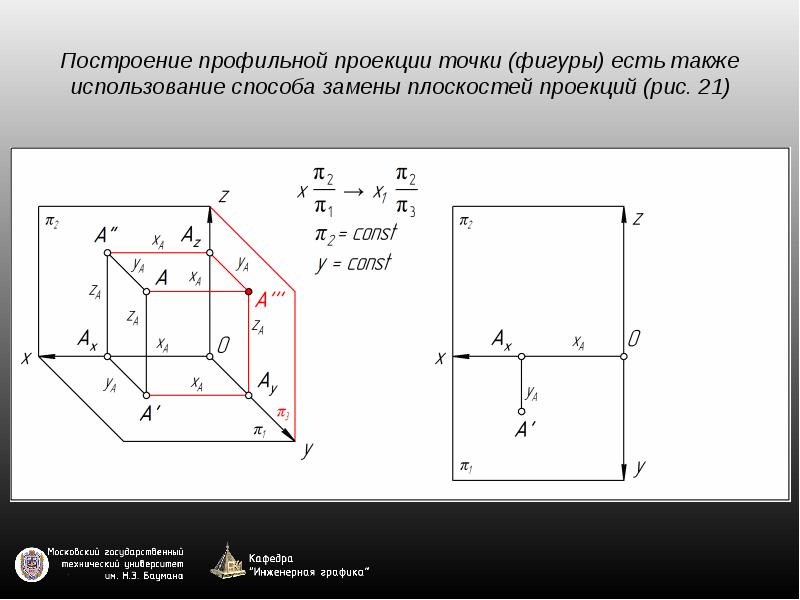

Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 15


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 16


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 17


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 18


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 19


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 20


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 21


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 22


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 23


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 24


Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)
Описание слайда:
Построение профильной проекции точки (фигуры) есть также использование способа замены плоскостей проекций (рис. 21)

Слайд 25

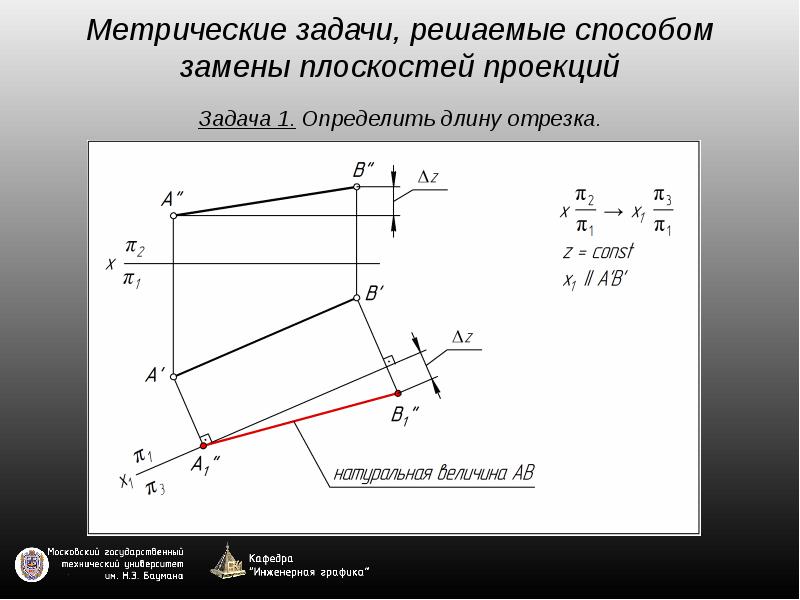

Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 26


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 27


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 28


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 29


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 30


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 31


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 32


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 33


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 34


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 35


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 36


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 37


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 38


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 39


Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.
Описание слайда:
Метрические задачи, решаемые способом замены плоскостей проекций Задача 1. Определить длину отрезка.

Слайд 40


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 41


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 42


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 43


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 44


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 45


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 46


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 47


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 48


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 49


Задача 2. Преобразовать прямую общего положения в проецирующую
Описание слайда:
Задача 2. Преобразовать прямую общего положения в проецирующую

Слайд 50

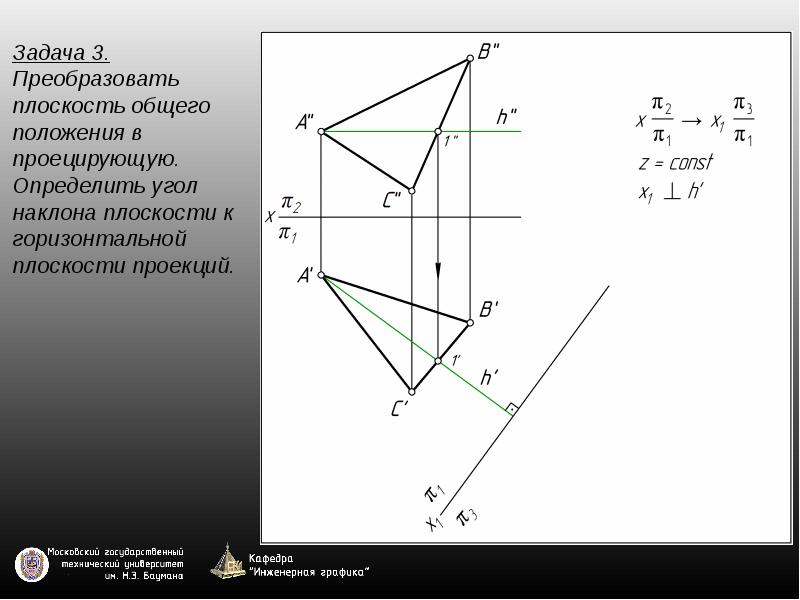

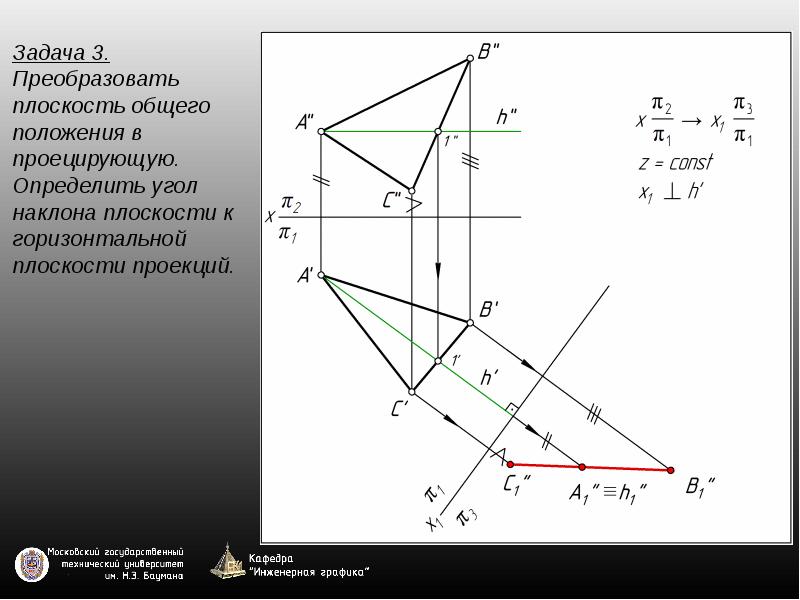

Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 51


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 52


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 53


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 54


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 55


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 56


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 57


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 58


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 59


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 60


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 61


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 62


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 63


Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.
Описание слайда:
Задача 3. Преобразовать плоскость общего положения в проецирующую. Определить угол наклона плоскости к горизонтальной плоскости проекций.

Слайд 64

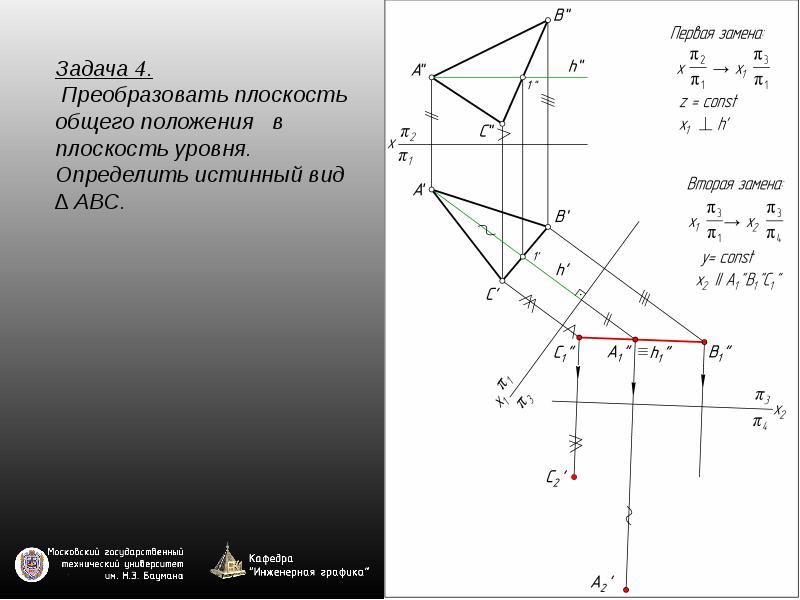

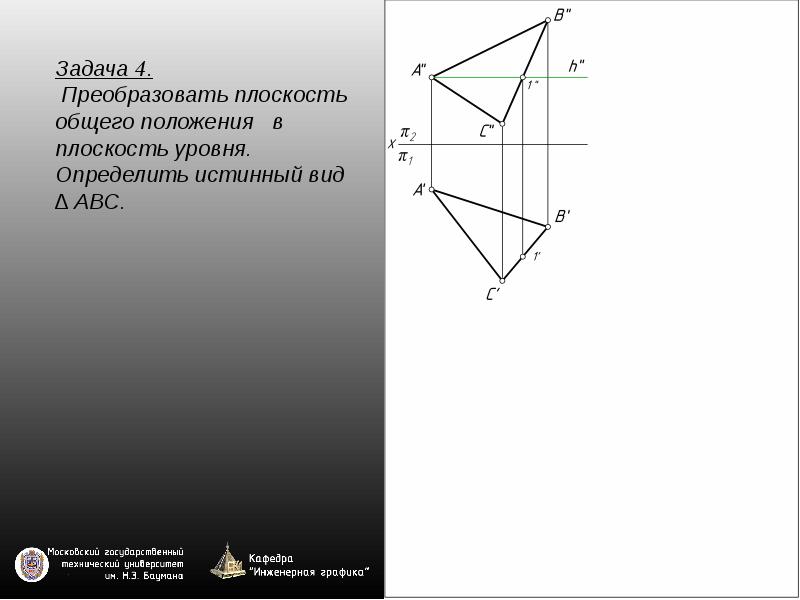

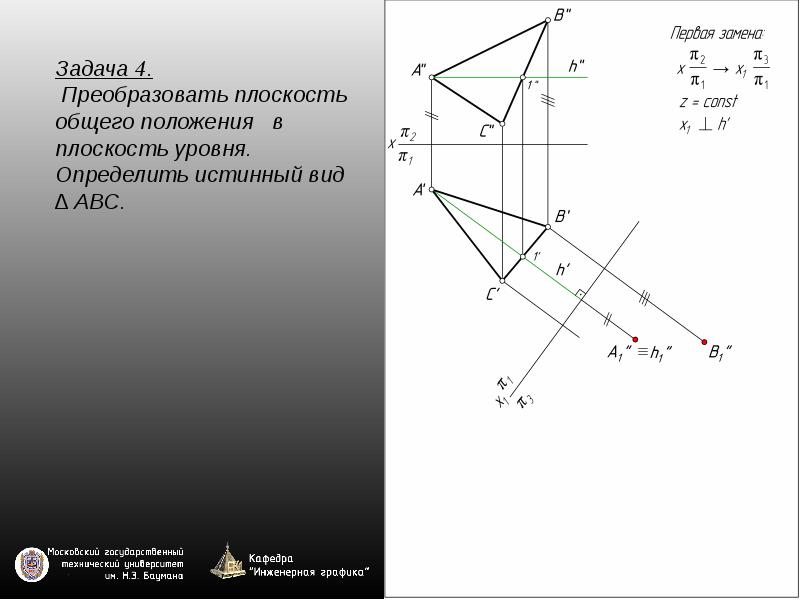

Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 65


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 66


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 67


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 68


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 69


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 70


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 71


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 72


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 73


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 74


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 75


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 76


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 77


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 78


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 79


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 80


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 81


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 82


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 83


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 84


Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.
Описание слайда:
Задача 4. Преобразовать плоскость общего положения в плоскость уровня. Определить истинный вид ∆ ABC.

Слайд 85


Способы преобразования, слайд №85
Описание слайда:

Слайд 86


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 87


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 88


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 89


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 90


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 91


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 92


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 93


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 94


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 95


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 96


Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ...
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 29) 1. Определить расстояние от точки А до плоскости треугольника BCD, применив способ замены плоскостей проекций.

Слайд 97

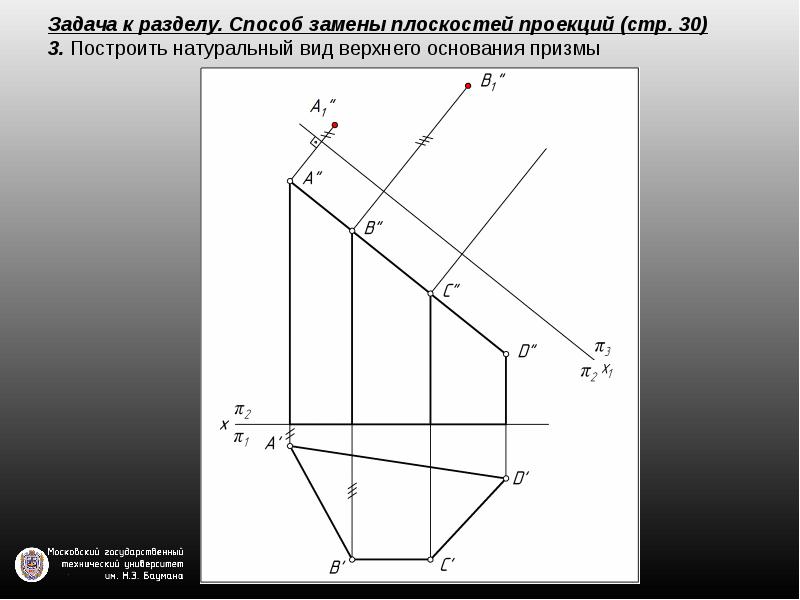

Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 98


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 99


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 100


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 101


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 102


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 103


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 104


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 105


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 106


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 107


Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы
Описание слайда:
Задача к разделу. Способ замены плоскостей проекций (стр. 30) 3. Построить натуральный вид верхнего основания призмы

Слайд 108

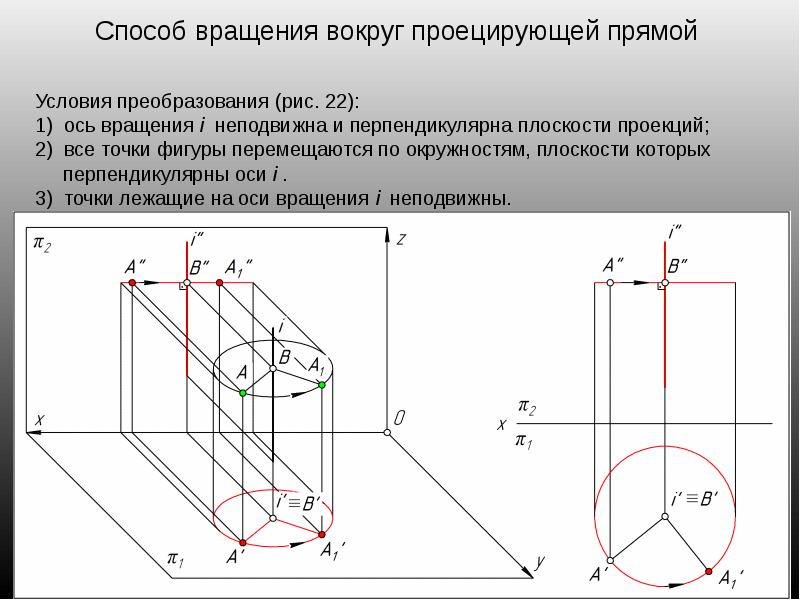

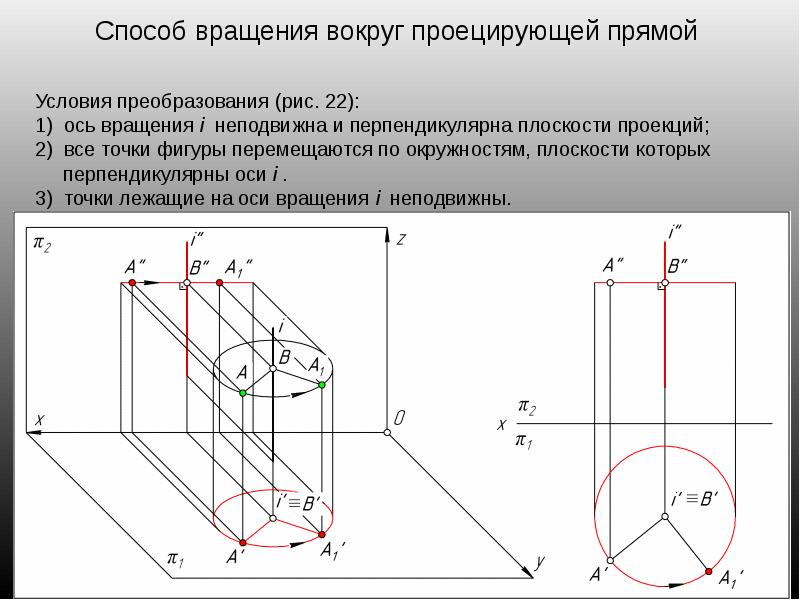

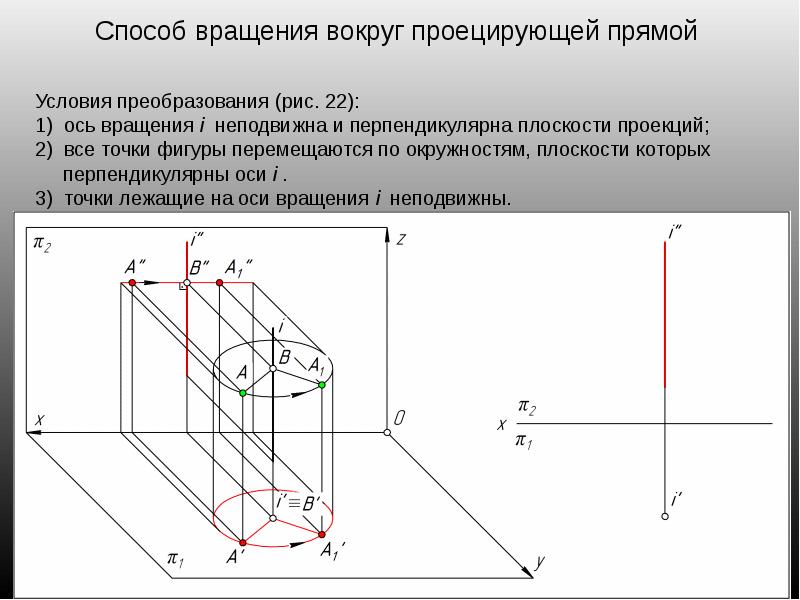

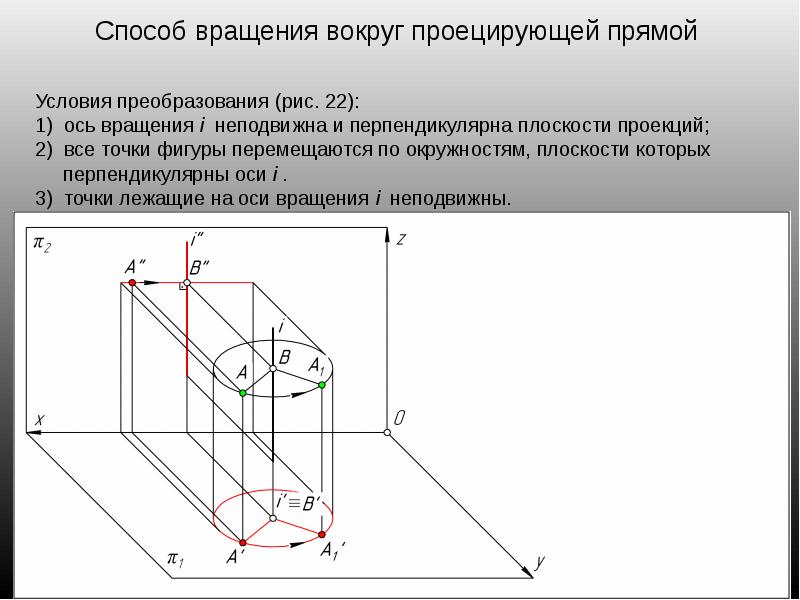

Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 109


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 110


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 111


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 112


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 113


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 114


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 115


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 116


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 117


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 118


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 119


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 120


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 121


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 122


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 123


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 124


Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все...
Описание слайда:
Способ вращения вокруг проецирующей прямой Условия преобразования (рис. 22): ось вращения i неподвижна и перпендикулярна плоскости проекций; все точки фигуры перемещаются по окружностям, плоскости которых перпендикулярны оси i . 3) точки лежащие на оси вращения i неподвижны.

Слайд 125

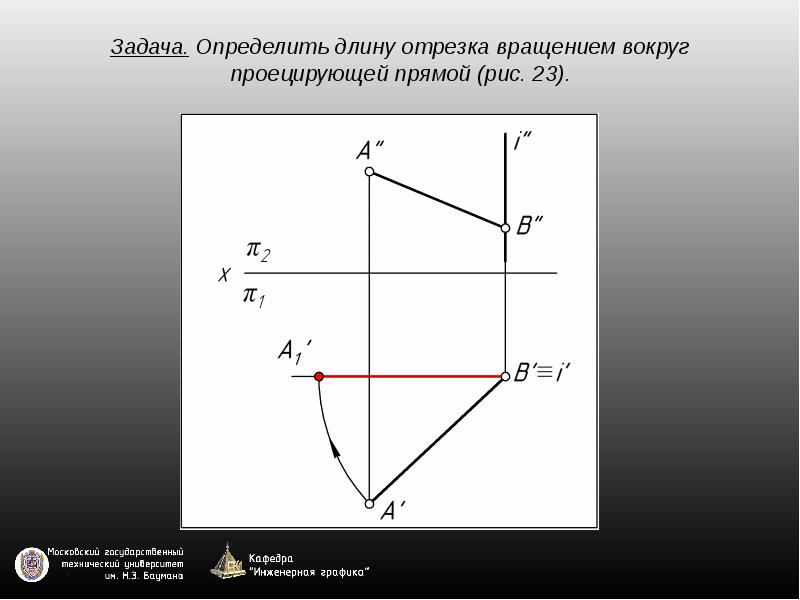

Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 126


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 127


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 128


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 129


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 130


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 131


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 132


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Слайд 133


Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).
Описание слайда:
Задача. Определить длину отрезка вращением вокруг проецирующей прямой (рис. 23).

Скачать

Похожие презентации
Mypresentation.ru
Загрузить презентацию
