Слайд 1

Описание слайда:

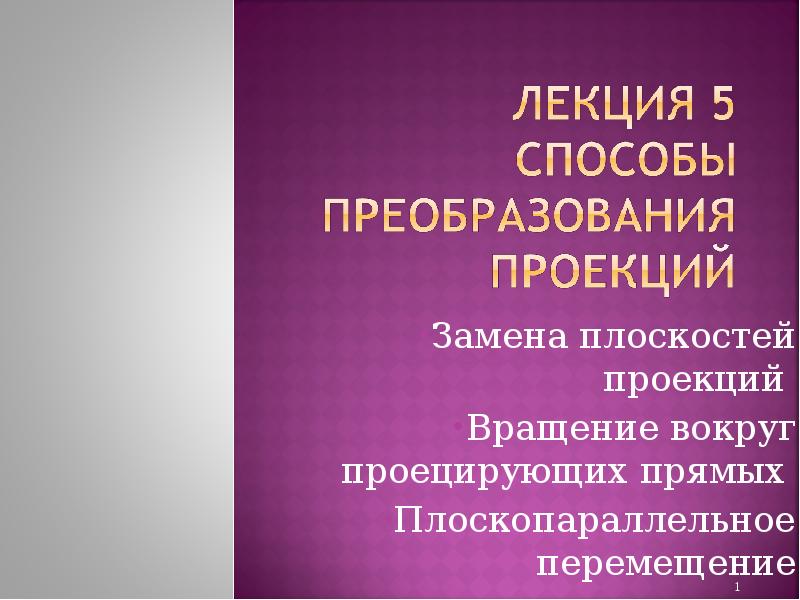

Замена плоскостей проекций Вращение вокруг проецирующих прямых Плоскопараллельное перемещение

Слайд 2

Описание слайда:

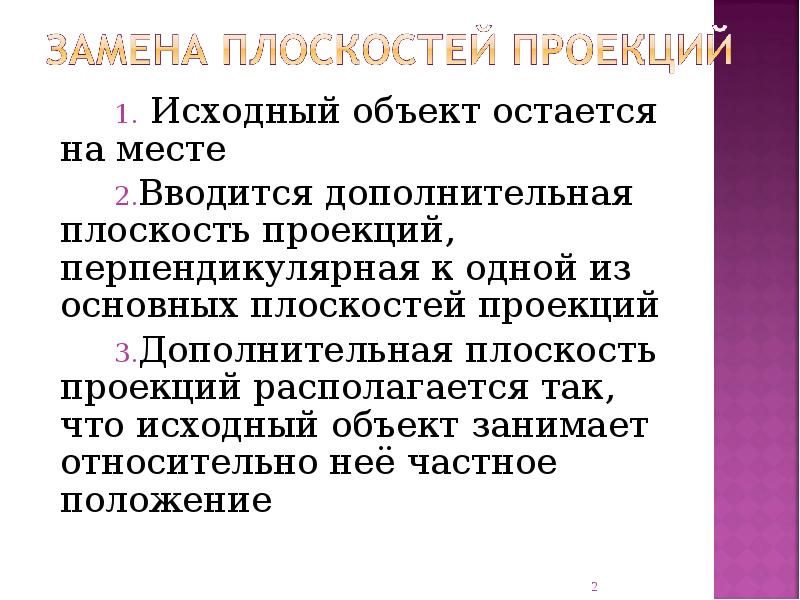

Исходный объект остается на месте Исходный объект остается на месте Вводится дополнительная плоскость проекций, перпендикулярная к одной из основных плоскостей проекций Дополнительная плоскость проекций располагается так, что исходный объект занимает относительно неё частное положение

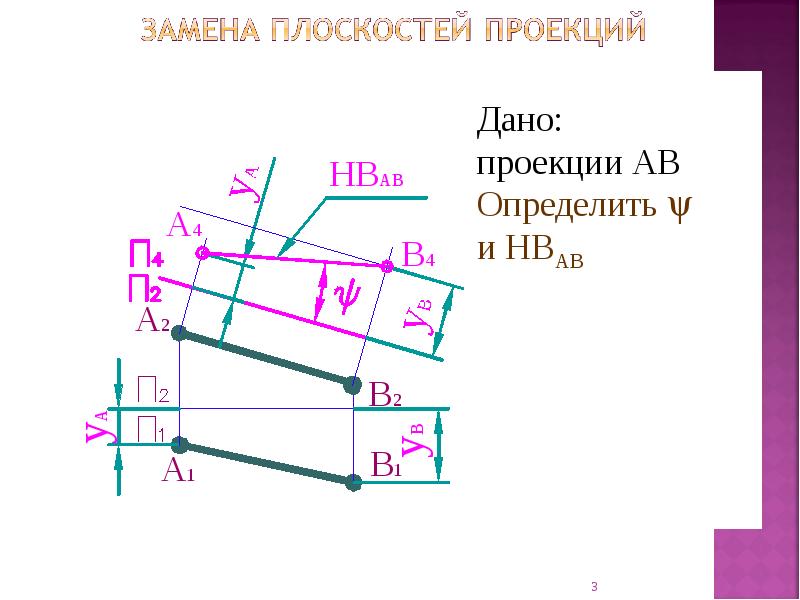

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

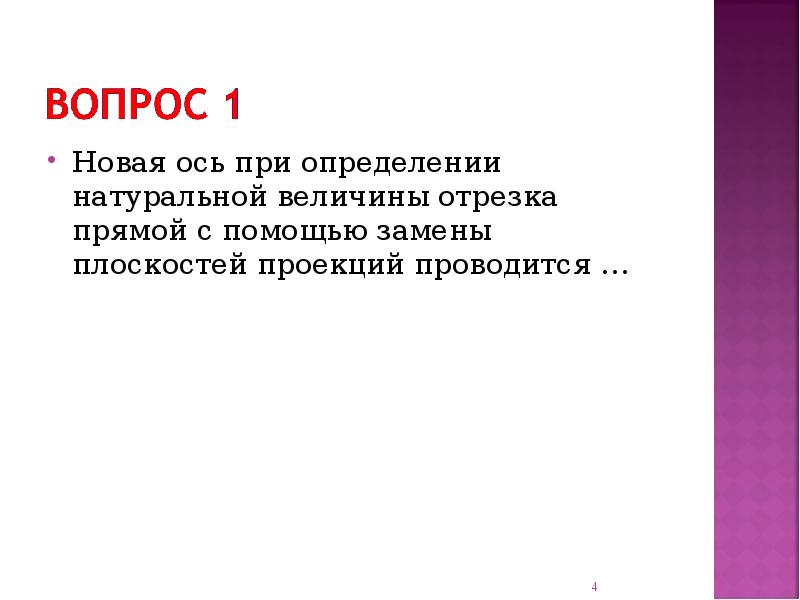

Новая ось при определении натуральной величины отрезка прямой с помощью замены плоскостей проекций проводится … Новая ось при определении натуральной величины отрезка прямой с помощью замены плоскостей проекций проводится …

Слайд 5

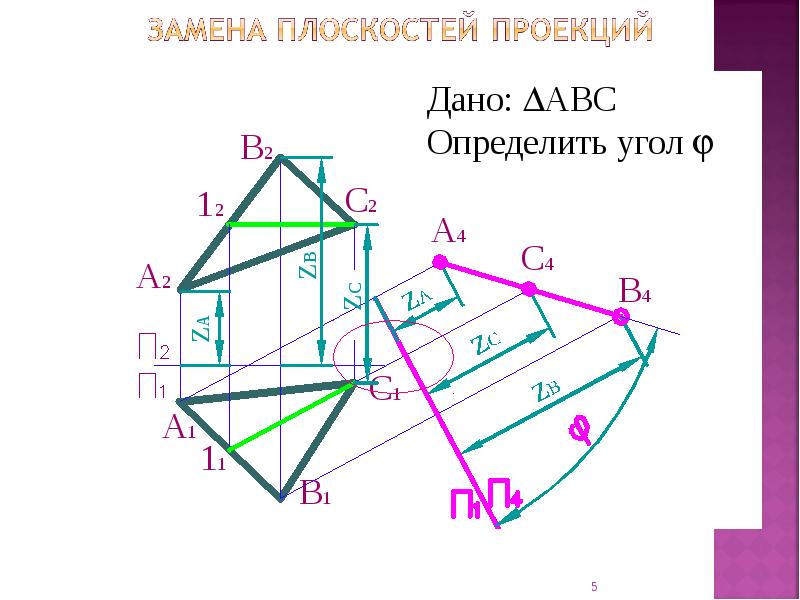

Описание слайда:

Слайд 6

Описание слайда:

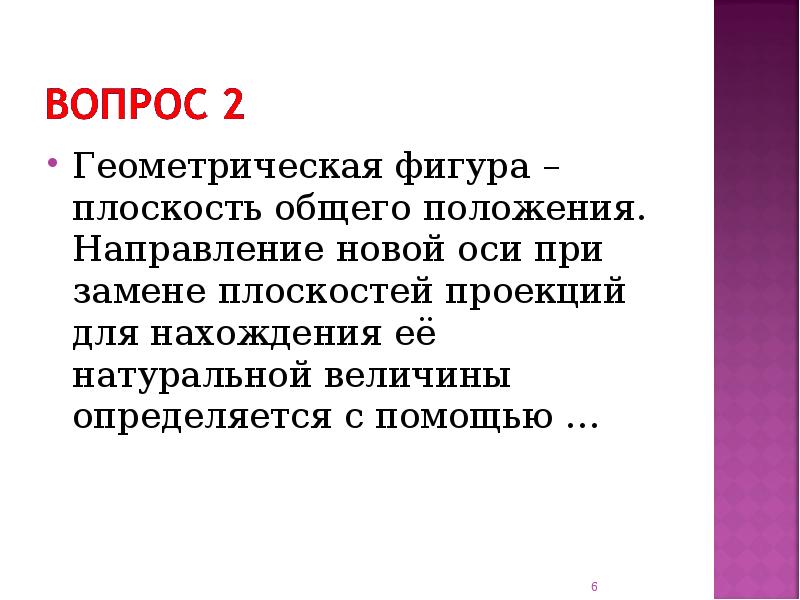

Геометрическая фигура – плоскость общего положения. Направление новой оси при замене плоскостей проекций для нахождения её натуральной величины определяется с помощью … Геометрическая фигура – плоскость общего положения. Направление новой оси при замене плоскостей проекций для нахождения её натуральной величины определяется с помощью …

Слайд 7

Описание слайда:

Плоскости проекций остаются на месте Плоскости проекций остаются на месте Исходный объект поворачивается вокруг оси, перпендикулярной плоскости проекций, до тех пор, пока объект не займет частное положение относительно плоскостей проекций

Слайд 8

Описание слайда:

Слайд 9

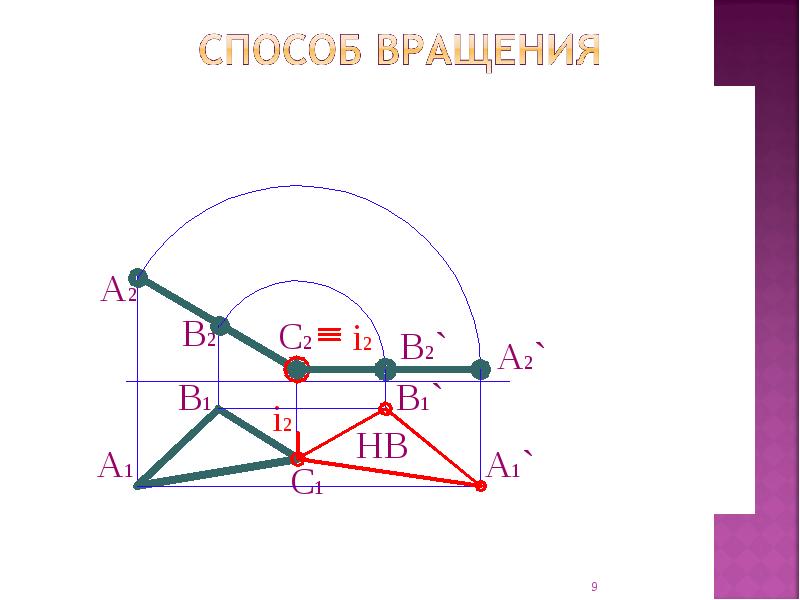

Описание слайда:

Слайд 10

Описание слайда:

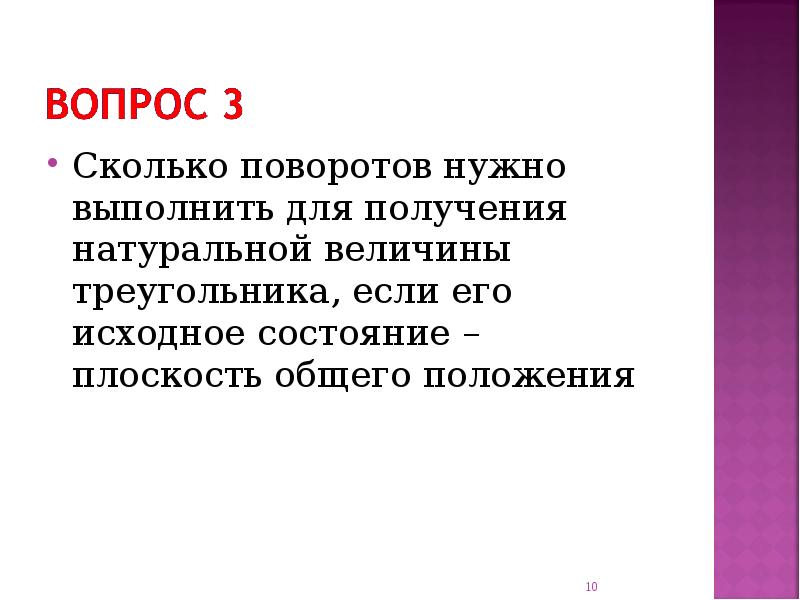

Сколько поворотов нужно выполнить для получения натуральной величины треугольника, если его исходное состояние – плоскость общего положения Сколько поворотов нужно выполнить для получения натуральной величины треугольника, если его исходное состояние – плоскость общего положения

Слайд 11

Описание слайда:

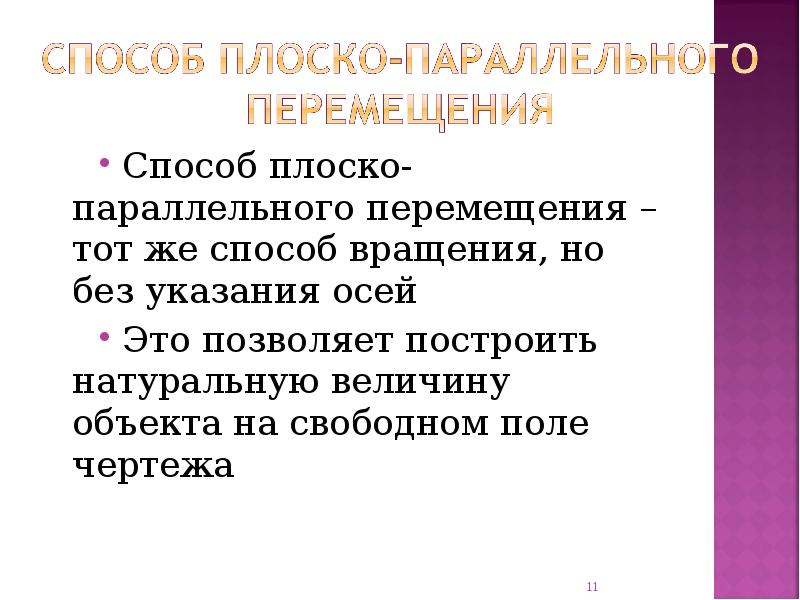

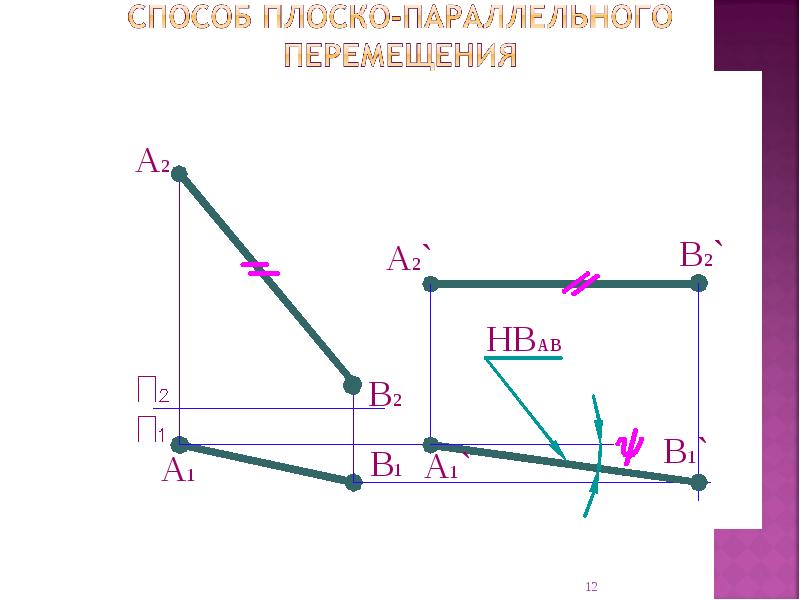

Способ плоско-параллельного перемещения – тот же способ вращения, но без указания осей Способ плоско-параллельного перемещения – тот же способ вращения, но без указания осей Это позволяет построить натуральную величину объекта на свободном поле чертежа

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

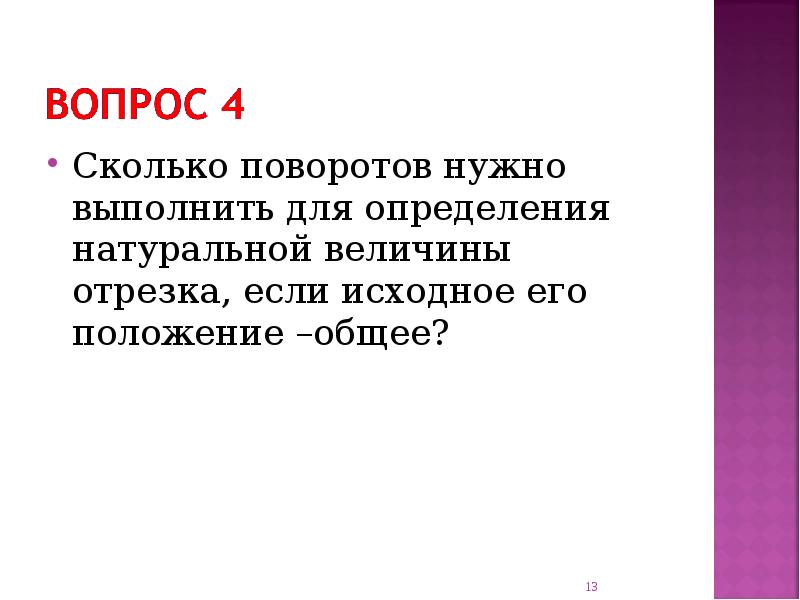

Сколько поворотов нужно выполнить для определения натуральной величины отрезка, если исходное его положение –общее? Сколько поворотов нужно выполнить для определения натуральной величины отрезка, если исходное его положение –общее?

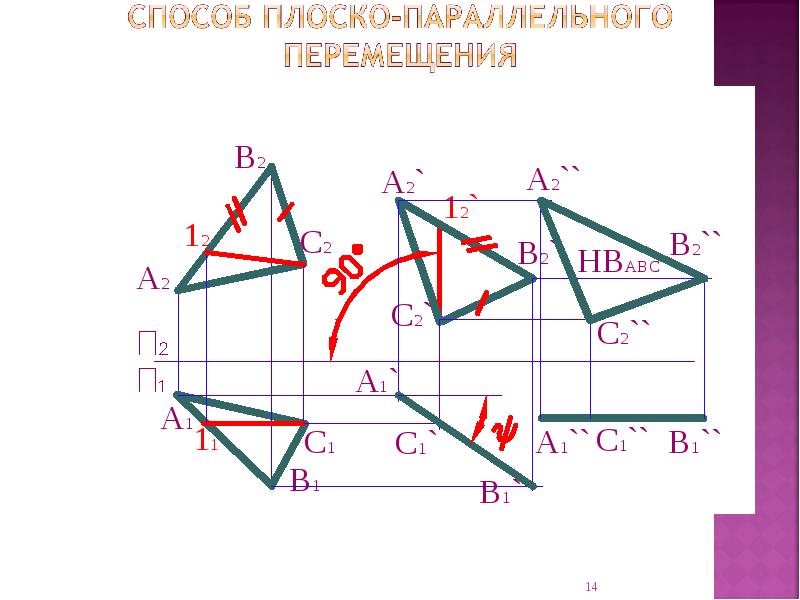

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

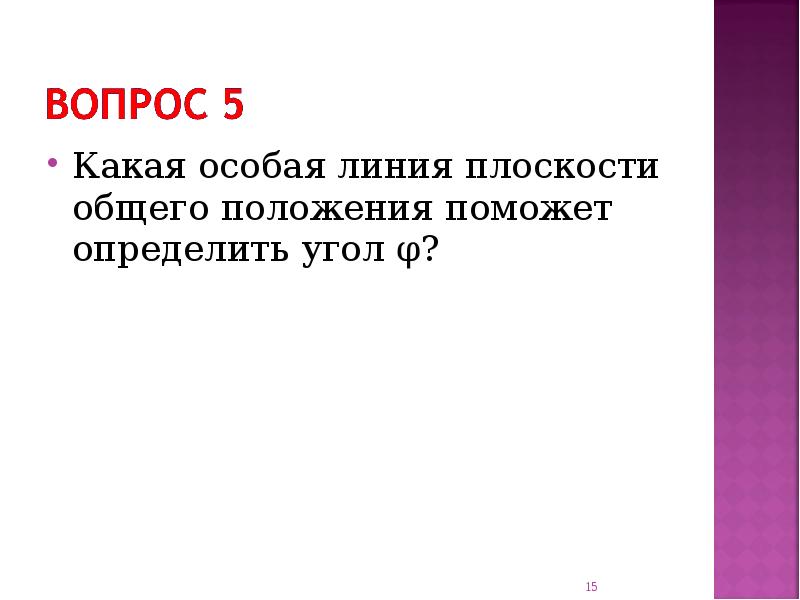

Какая особая линия плоскости общего положения поможет определить угол φ? Какая особая линия плоскости общего положения поможет определить угол φ?

Слайд 16

Описание слайда:

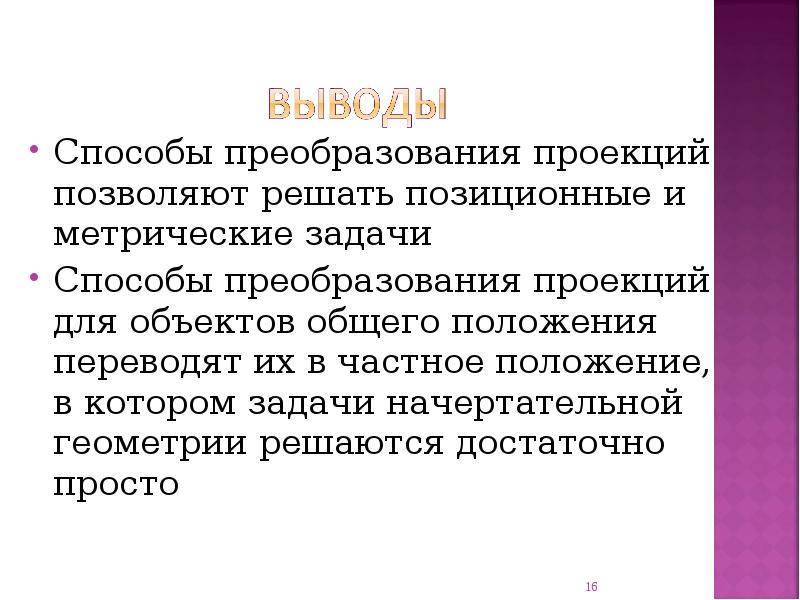

Способы преобразования проекций позволяют решать позиционные и метрические задачи Способы преобразования проекций позволяют решать позиционные и метрические задачи Способы преобразования проекций для объектов общего положения переводят их в частное положение, в котором задачи начертательной геометрии решаются достаточно просто

Слайд 17

Описание слайда:

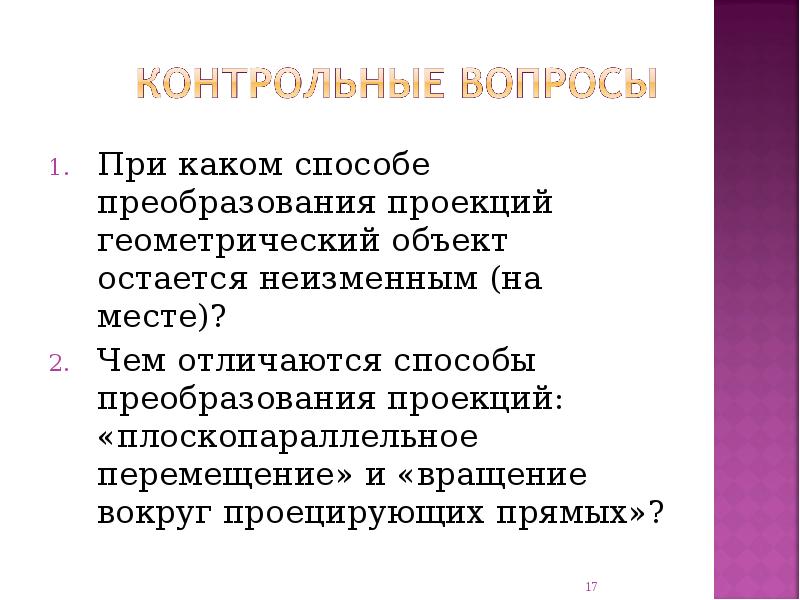

При каком способе преобразования проекций геометрический объект остается неизменным (на месте)? При каком способе преобразования проекций геометрический объект остается неизменным (на месте)? Чем отличаются способы преобразования проекций: «плоскопараллельное перемещение» и «вращение вокруг проецирующих прямых»?

Слайд 18

Описание слайда:

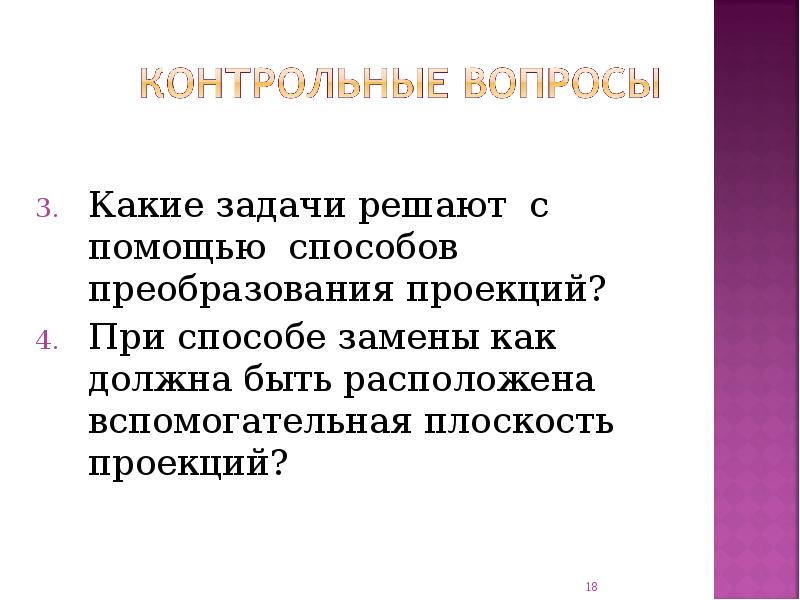

Какие задачи решают с помощью способов преобразования проекций? Какие задачи решают с помощью способов преобразования проекций? При способе замены как должна быть расположена вспомогательная плоскость проекций?
