Вы можете ознакомиться и скачать презентацию на тему Сравнение относительной эффективности предполагаемых ингибиторов коррозии методом гальванопары. Доклад-сообщение содержит 32 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Сравнение относительной эффективности предполагаемых ингибиторов коррозии методом гальванопары. Выполнила: ст. гр. ХХБ-301-О Килина Н.С. Научный руководитель: к.т.н., проф. Мухин В.А

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

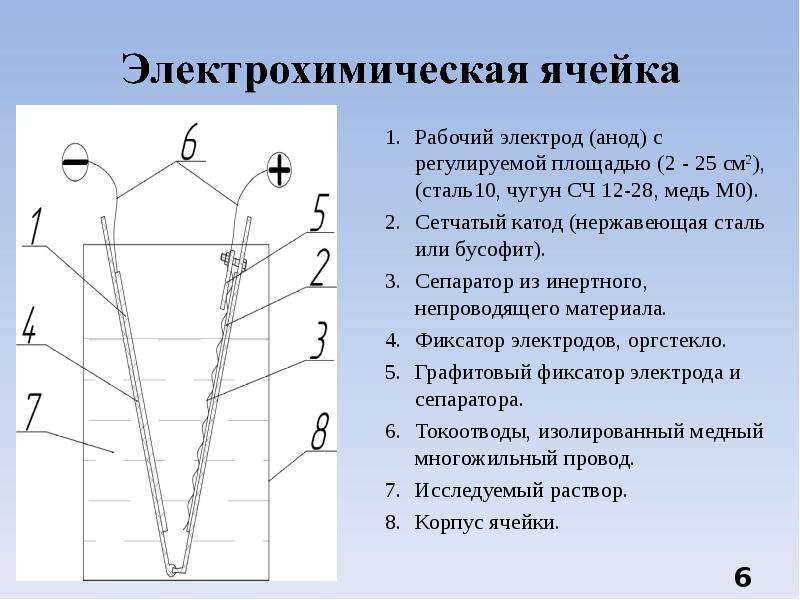

Описание слайда:

1. Сравнить относительную эффективность различных ингибиторов коррозии по отношению стали 10, чугуну СЧ 12-28 и меди M0 в конкретных условиях и средах; 1. Сравнить относительную эффективность различных ингибиторов коррозии по отношению стали 10, чугуну СЧ 12-28 и меди M0 в конкретных условиях и средах; 2. Выяснить влияние концентрации на эффективность предложенных композиций; 3. Установить влияние бензотриазола на эффективность защиты исследуемых сплавов.

Слайд 6

Описание слайда:

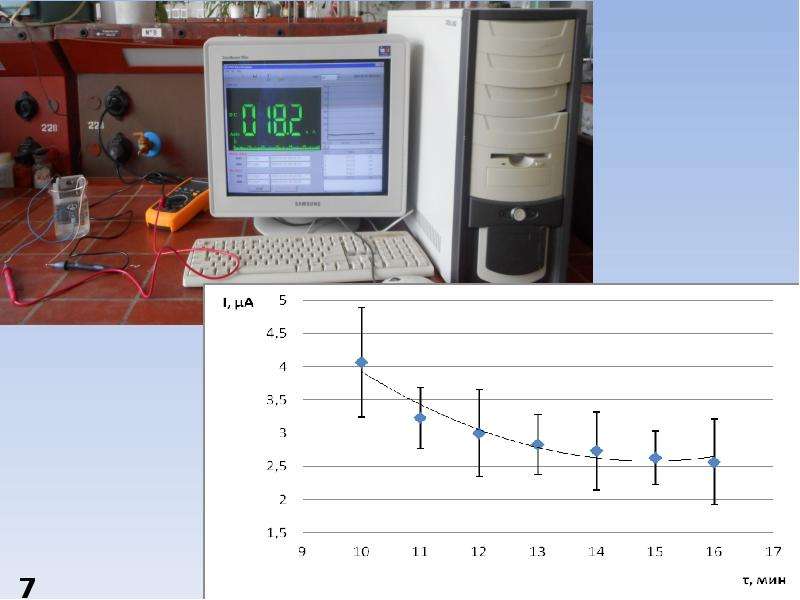

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

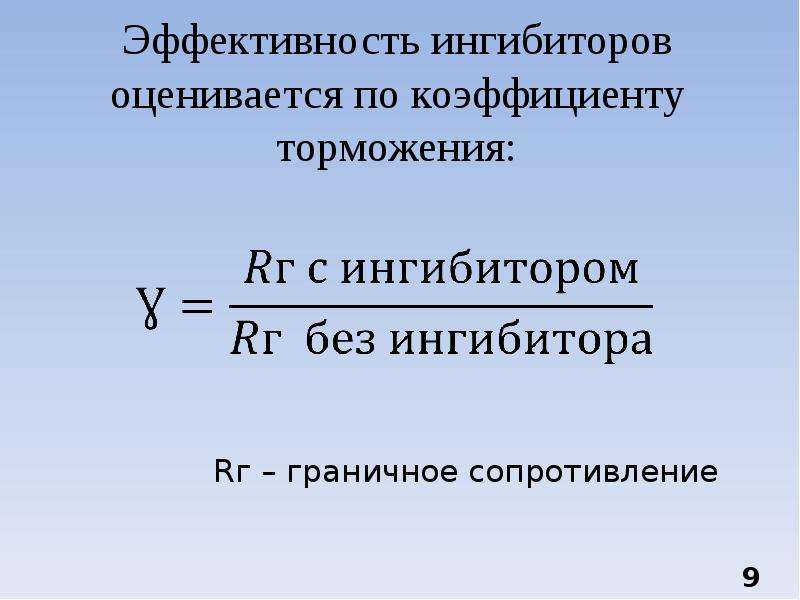

Эффективность ингибиторов оценивается по коэффициенту торможения:

Слайд 10

Описание слайда:

Величина Rг в базовом растворе на разных сплавах

Слайд 11

Описание слайда:

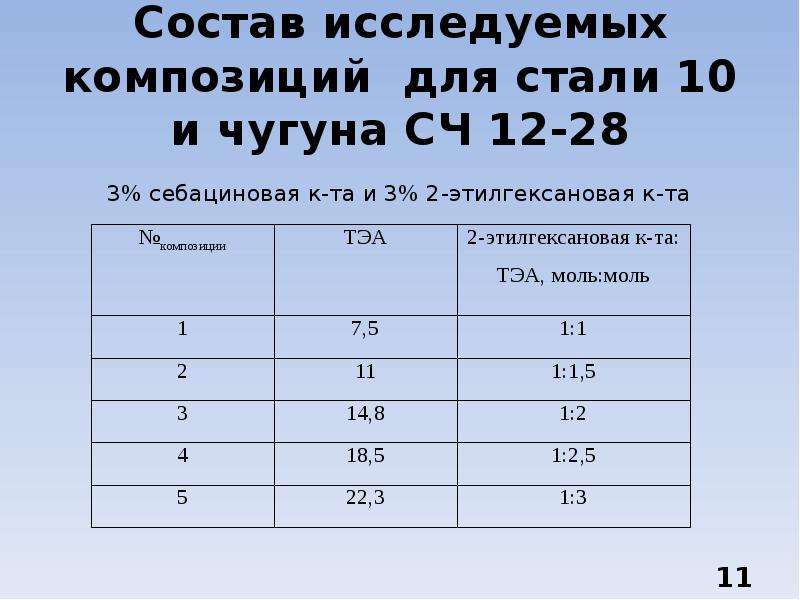

Состав исследуемых композиций для стали 10 и чугуна СЧ 12-28

Слайд 12

Описание слайда:

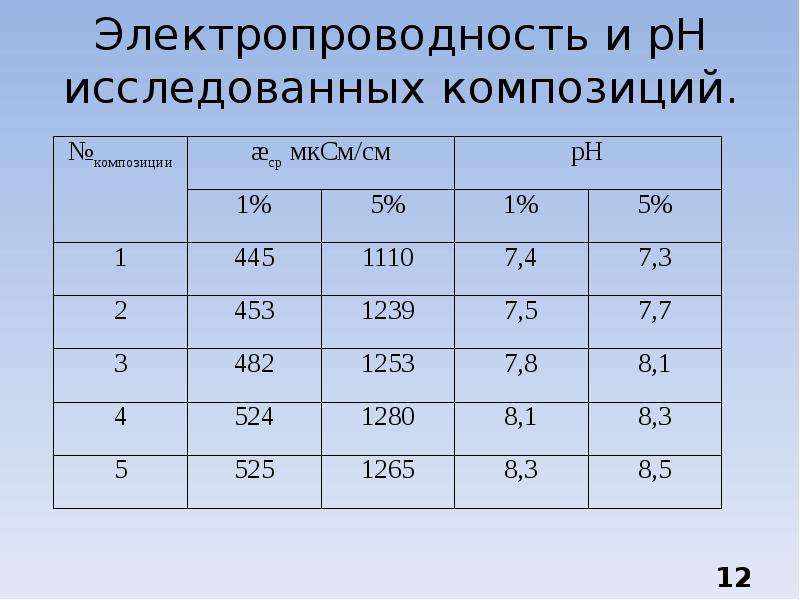

Электропроводность и pH исследованных композиций.

Слайд 13

Описание слайда:

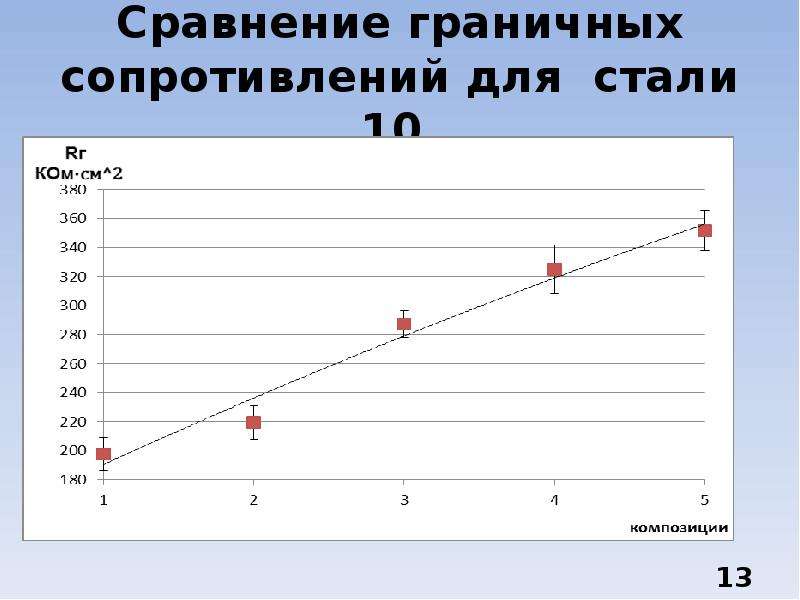

Сравнение граничных сопротивлений для стали 10

Слайд 14

Описание слайда:

Сравнение граничных сопротивлений для чугуна СЧ 12-28.

Слайд 15

Описание слайда:

Состав исследуемых композиций для меди М0

Слайд 16

Описание слайда:

Электропроводность и pH исследованных композиций.

Слайд 17

Описание слайда:

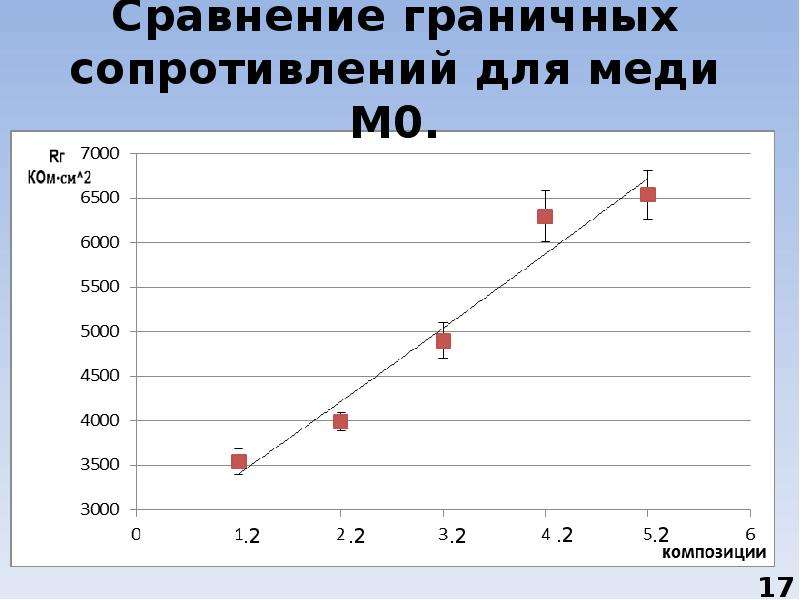

Сравнение граничных сопротивлений для меди М0.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

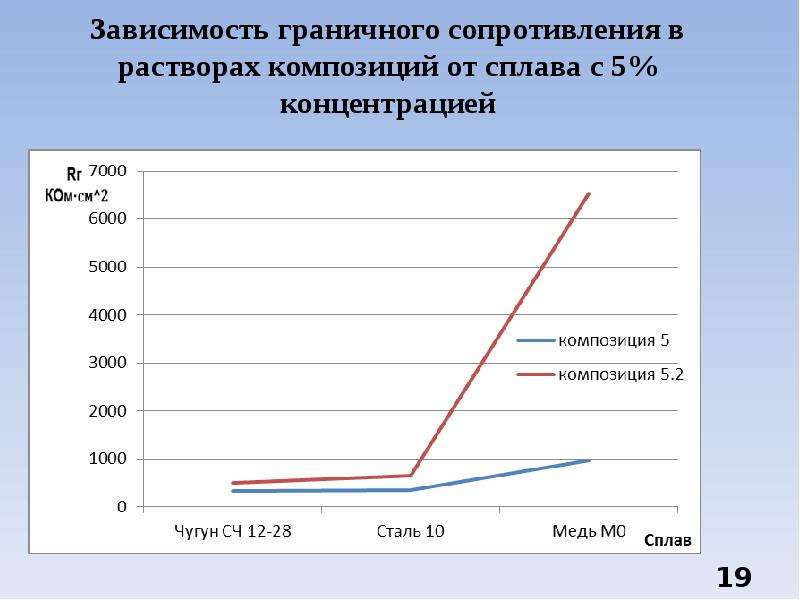

Зависимость граничного сопротивления в растворах композиций от сплава с 5% концентрацией

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

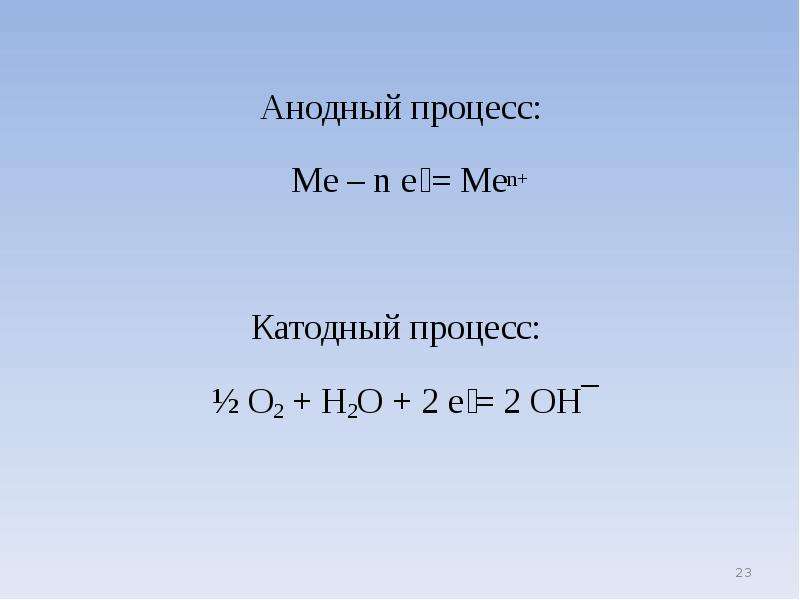

Анодный процесс: Анодный процесс: Me – n e̅ = Men+ Катодный процесс: ½ O2 + H2O + 2 e̅ = 2 OH¯

Слайд 24

Описание слайда:

Сталь 10 Химический состав в % материала 10 ( ГОСТ 1050-88).

Слайд 25

Описание слайда:

Чугун СЧ 12-28 Химический состав в % материала СЧ 12-28.

Слайд 26

Описание слайда:

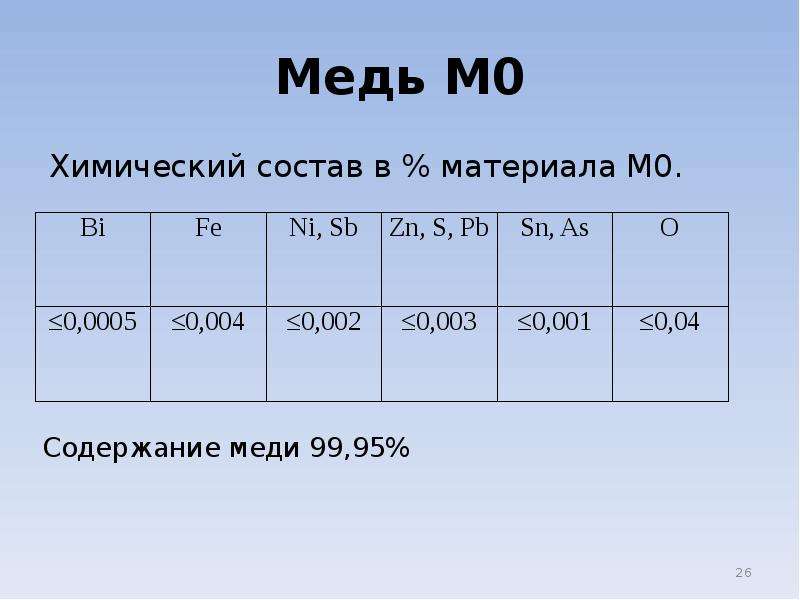

Медь М0 Химический состав в % материала M0.

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

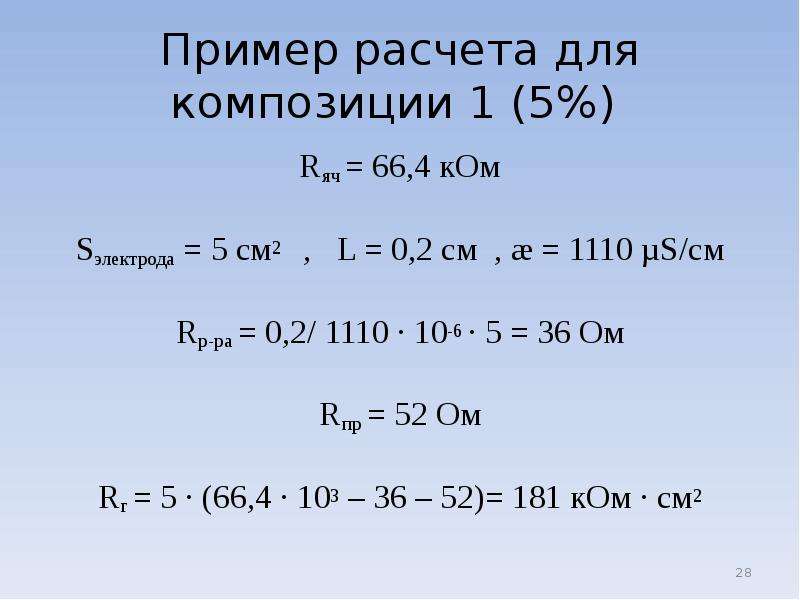

Пример расчета для композиции 1 (5%) Rяч = 66,4 кОм Sэлектрода = 5 см2 , L = 0,2 cм , æ = 1110 µS/cм Rр-ра = 0,2/ 1110 · 10-6 · 5 = 36 Ом Rпр = 52 Ом Rг = 5 · (66,4 · 103 – 36 – 52)= 181 кОм · см2

Слайд 29

Описание слайда:

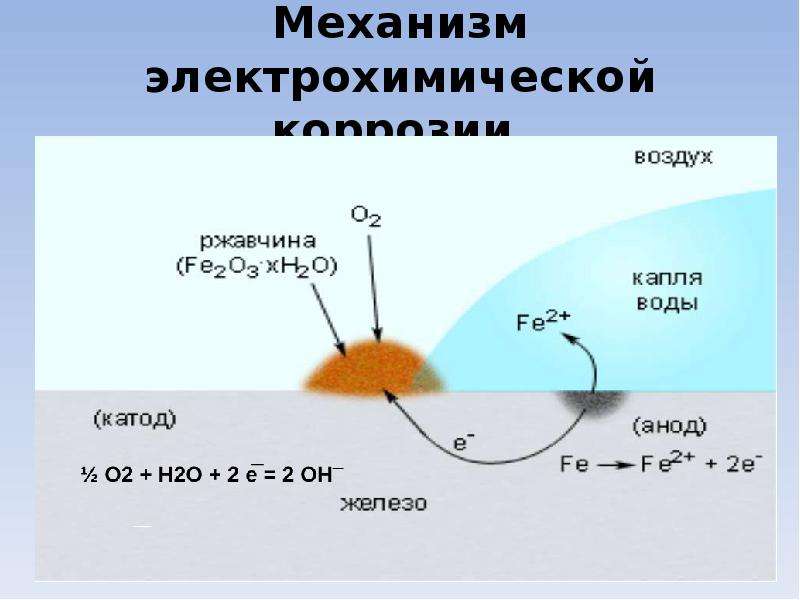

Механизм электрохимической коррозии

Слайд 30

Описание слайда:

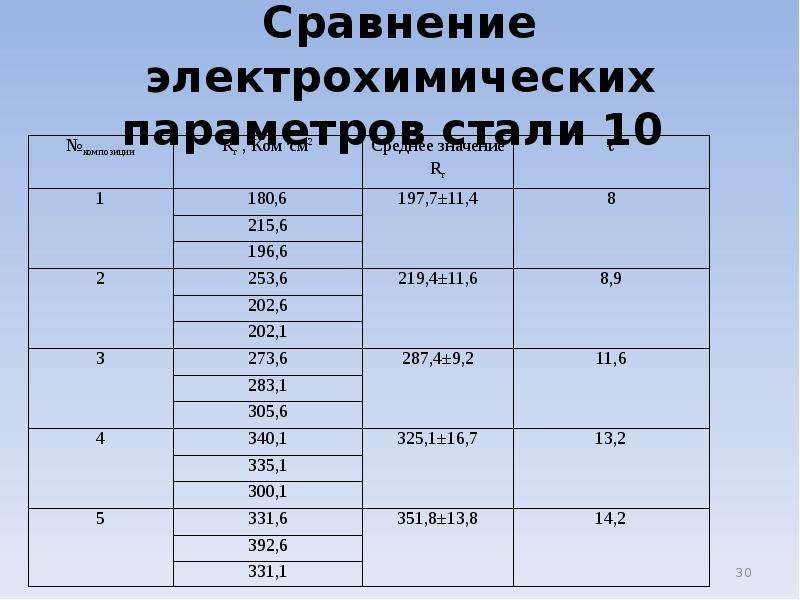

Сравнение электрохимических параметров стали 10

Слайд 31

Описание слайда:

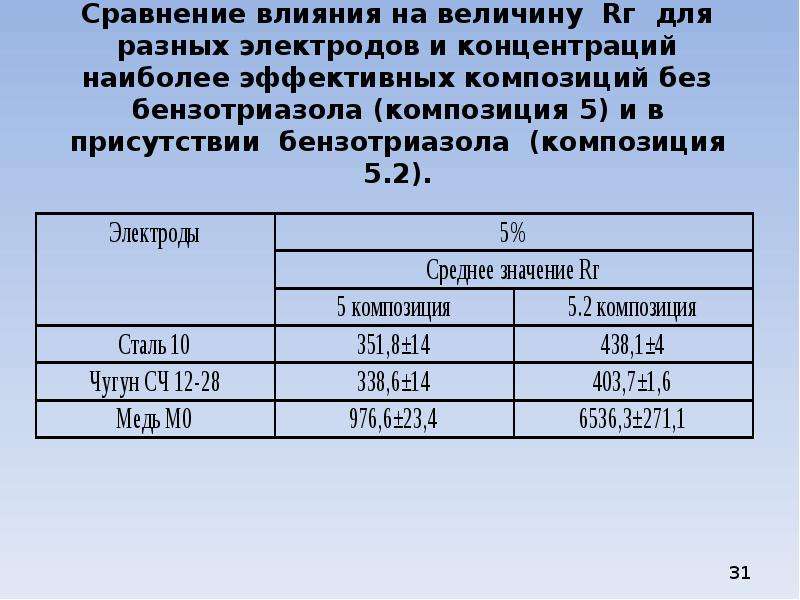

Сравнение влияния на величину Rг для разных электродов и концентраций наиболее эффективных композиций без бензотриазола (композиция 5) и в присутствии бензотриазола (композиция 5.2).
