Практическое занятие №1 1. Введение 2. Понятие кристалла и элементов поверхности кристалла 3. Понятие симметрии и элементов симметрии кристалла 4. Плоскость симметрии, ось симметрии и центр симметрии 5. Закон симметрии кристаллов

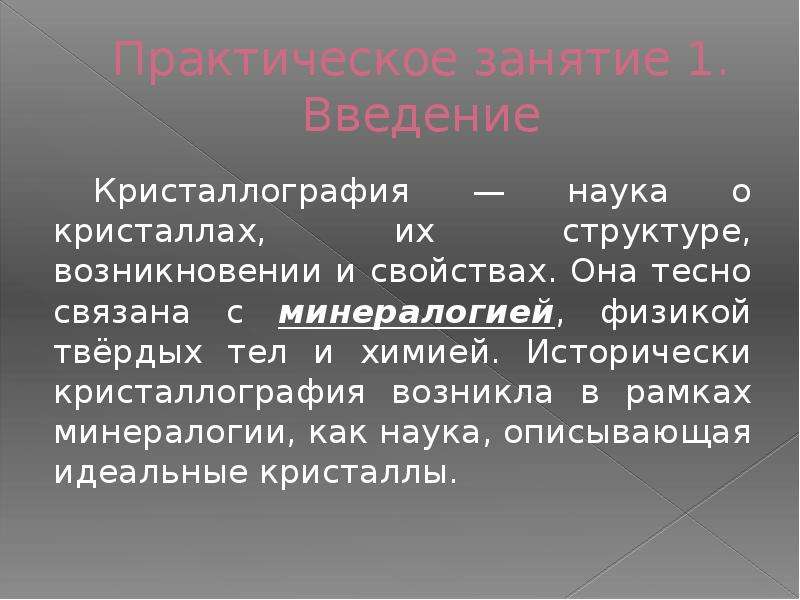

Практическое занятие 1. Введение Кристаллография — наука о кристаллах, их структуре, возникновении и свойствах. Она тесно связана с минералогией, физикой твёрдых тел и химией. Исторически кристаллография возникла в рамках минералогии, как наука, описывающая идеальные кристаллы.

Практическое занятие 1. Введение

Практическое занятие 1. Введение Задачей кристаллографии является изучение строения, физических свойств кристаллов, условий их образования, разработка методов исследования и определения вещества по кристаллической форме, физическим особенностям и т.п. Подразделяют кристаллографию на: физическую кристаллографию (изучает физические свойства кристаллов — механические, тепловые, оптические); геометрическую кристаллографию (изучает формы кристаллов); кристаллогенезис (изучает образование и рост кристаллов); кристаллохимию (изучает связь между химическим составом вещества и его физическими и химическими свойствами).

Практическое занятие 1. Понятие кристалла и элементов поверхности кристалла Кристаллом называется твердое тело, имеющее форму геометрически правильного многогранника. Элементы поверхности кристалла: грани (плоскости, ограничивающие кристалл); ребра (линии пересечения граней); вершины (точка пересечения ребер).

Практическое занятие 1. Понятие кристалла и элементов поверхности кристалла

Практическое занятие 1. Понятие кристалла и элементов поверхности кристалла

Практическое занятие 1. Понятие симметрии и элементов симметрии кристалла

Практическое занятие 1. Понятие симметрии и элементов симметрии кристалла Под симметрией кристаллов понимается закономерная повторяемость одинаковых граней, ребер и вершин относительно некоторых вспомогательных геометрических образов. Вспомогательные геометрические образы (прямая линия, плоскость, точка), с помощью которых обнаруживается симметрия кристалла, называются элементами симметрии.

Практическое занятие 1. Понятие симметрии и элементов симметрии кристалла К элементам симметрии кристалла относятся: ось симметрии, плоскость симметрии, центр симметрии. Приняты следующие символы для их обозначения: ось симметрии – L, плоскость симметрии – Р, центр симметрии – С.

Практическое занятие 1. Центр симметрии Центр симметрии (С) – точка внутри кристалла, в которой пересекаются и делятся пополам линии, соединяющие противоположные одинаковые грани, ребра или вершины кристалла. Это особая точка внутри фигуры. Любая проведенная через центр симметрии прямая по обе стороны от нее и на равных расстояниях встречает соответственные точки фигуры.

Практическое занятие 1. Центр симметрии Правило наличия центра симметрии: если в кристалле центр симметрии имеется, то каждая грань его должна иметь себе противоположную равную, параллельную и обратно направленную грань.

Практическое занятие 1. Центр симметрии

Практическое занятие 1. Центр симметрии

Практическое занятие 1. Ось симметрии Осью симметрии (L) называется прямая линия, при повороте вокруг которой на 360° кристалл совмещается со своим исходным положением. Число совмещений кристалла со своим исходным положением при повороте на 360° называется порядком оси симметрии.

Практическое занятие 1. Ось симметрии Оси симметрии будем обозначать как Ln, где подстрочный индекс n указывает на порядок оси. Порядок осей симметрии обозначается следующими символами: L2, L3, L4, L6. Количество осей одного и того же порядка указывается коэффициентом перед символом оси симметрии. Например, 3L4 – читается: три оси симметрии четвертого порядка.

Практическое занятие 1. Ось симметрии Угол, при повороте на который происходит совмещение кристалла с исходным положением, называется элементарным углом поворота. Учитывая особенности строения пространственной решетки кристалла, он имеет вполне определенное значение – 180°, 120°, 90°, 60°. Следовательно, число повторений одинаковых элементов ограничения кристалла при вращении его на 360° может быть равным 2, 3, 4, 6.

Практическое занятие 1. Ось симметрии Оси первого порядка не отмечаются, так как они имеются в любом многограннике. Возможное количество осей симметрии одного и того же порядка следующее: L2 – 0, 1, 2, 3, 4, 6; L3 – 0, 1, 4; L4 – 0, 1, 3; L6 – 0, 1. Оси симметрии могут выходить: в центре граней, в середине ребер, в вершинах многогранных углов.

Практическое занятие 1. Ось симметрии Инверсионной осью называется такая прямая линия, при повороте вокруг которой на некоторый определенный угол с последующим (или предварительным) отражением в центральной точке фигуры, как в центре инверсии, фигура совмещается сама с собой. Подобный элемент симметрии представляет как бы совокупность простой оси симметрии и центра инверсии, действующих не порознь, а совместно. Участвуя лишь в качестве составной части инверсионной оси, центр инверсии может не проявляться в виде самостоятельного элемента симметрии. На всех моделях, где практически приходится определять инверсионные оси, отдельного центра инверсии нет.

Практическое занятие 1. Ось симметрии Для кристаллов доказана возможность существования инверсионных осей следующих наименований: Li1, Li2, Li3, Li4, Li6. На практике приходится иметь дело лишь с Li4 и Li6. Все остальные отвечают уже известным нам элементам симметрии.

Практическое занятие 1. Ось симметрии Li1 = C, Li2 = P, Li3 = L3C, Li4 = L2 (четверная инверсионная ось всегда является простой осью симметрии второго порядка, но не каждая ось симметрии второго порядка является четверной инверсионной осью), Li6 = L3P (плоскость симметрии перпендикулярна оси симметрии третьего порядка)

Практическое занятие 1. Плоскость симметрии Плоскостью симметрии (Р) называется такая плоскость, которая делит кристалл на две зеркально-равные части. Плоскости симметрии проходят перпендикулярно к граням и ребрам (через их середины) и вдоль ребер.

Практическое занятие 1. Плоскость симметрии

Практическое занятие 1. Плоскость симметрии

Практическое занятие 1. Закон симметрии кристаллов Закон симметрии кристаллов: в кристаллах возможны оси симметрии 1, 2, 3, 4 и 6-ого порядка. Оси пятого порядка и выше шестого невозможны. В кристаллах возможны 1, 2, 3, 4, 5, 6, 7 и 9 плоскостей. Нет кристаллов с 8 плоскостями и больше 9.

Практическое занятие 1. Закон симметрии кристаллов Это ограничение обусловлено тем, что кристаллическое вещество — бесконечная система материальных частиц, симметрично повторяющихся в пространстве. Такие симметричные бесконечные ряды, сетки, решетки, непрерывно заполняющие пространство, несовместимы с осями 5, 7 и других порядков.

Практическое занятие 1. Закон симметрии кристаллов
