Слайд 1

Описание слайда:

Лекция 1. Литература 1. СНиП 2.02.01-83* Основания зданий и сооружений. 2. СНиП 2.02.03-85. Свайные фундаменты. 3. Справочник проектировщика. Основания, фундаменты и подземные сооружения. – М.: Стройиздат, 1985. 4. Далматов Б.И. Механика грунтов, основания и фундаменты. – Л.: Стройиздат, 1988. 5. Цытович Н.А. Механика грунтов. – М.: Высшая школа, 1983 (1963). 6. Ухов С.Б., Семенов В.В., Знаменский В.В., Тер-Мартиросян З.Г., Чернышев «Механика грунтов, основания и фундамента.

Слайд 2

Описание слайда:

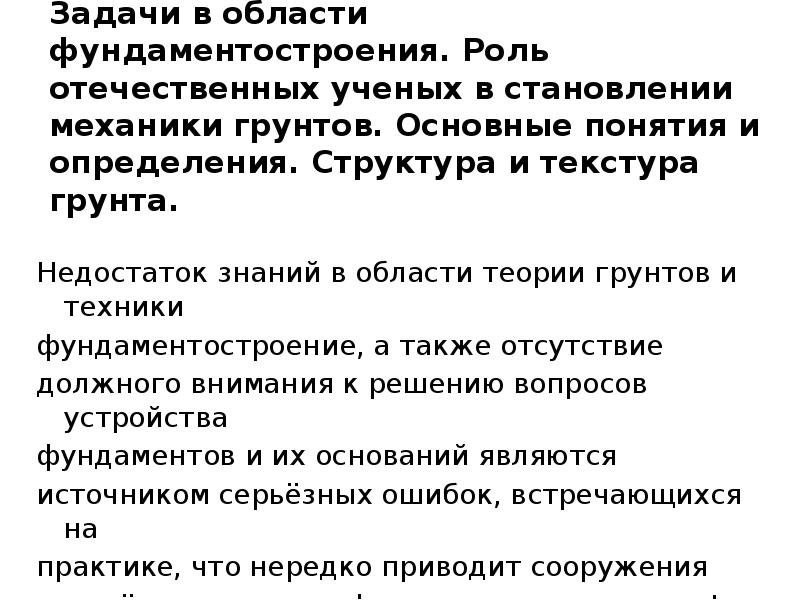

Задачи в области фундаментостроения. Роль отечественных ученых в становлении механики грунтов. Основные понятия и определения. Структура и текстура грунта. Недостаток знаний в области теории грунтов и техники фундаментостроение, а также отсутствие должного внимания к решению вопросов устройства фундаментов и их оснований являются источником серьёзных ошибок, встречающихся на практике, что нередко приводит сооружения к тяжёлым, катастрофическим последствиям!

Слайд 3

Описание слайда:

Авария Трансконского элеватора (Канада) в фазе полной потере устойчивости основания, связанной с выпором грунта (3 фаза)

Слайд 4

Описание слайда:

Авария элеватора в Канаде, вследствие недостаточной прочности грунтов основания и нарушения их устойчивости. Возможно, имело место их разжижение от сотрясений или других причин, наблюдаемых в недоуплотнённых водонасыщенных песках.

Слайд 5

Описание слайда:

Мельничное здание в Тунисе, авария вследствие недостаточной прочности грунтового основания и нарушение его устойчивости.

Слайд 6

Описание слайда:

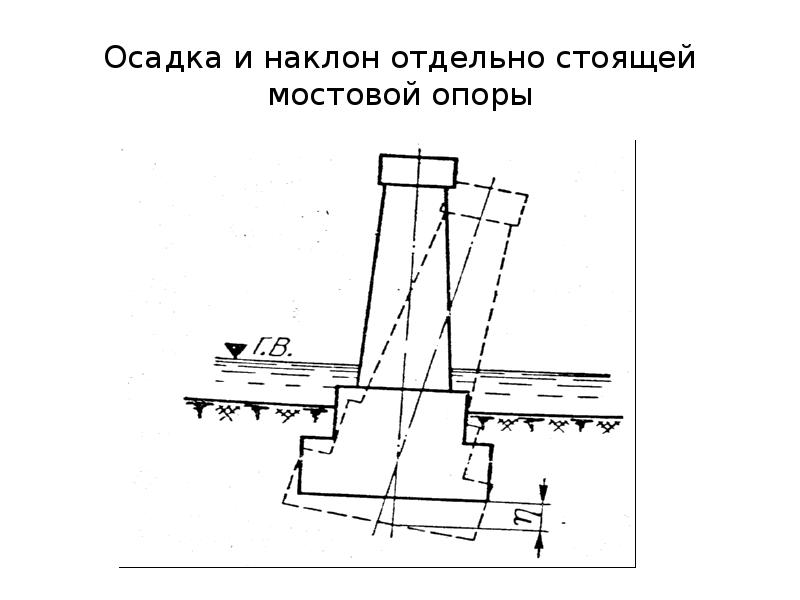

Осадка и наклон отдельно стоящей мостовой опоры

Слайд 7

Описание слайда:

Схема деформации домов при набухании глин

Слайд 8

Описание слайда:

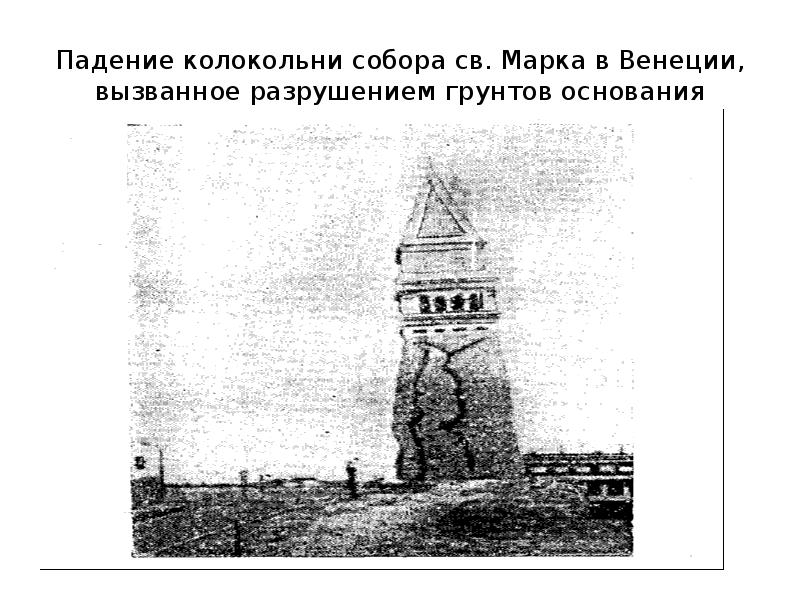

Падение колокольни собора св. Марка в Венеции, вызванное разрушением грунтов основания

Слайд 9

Описание слайда:

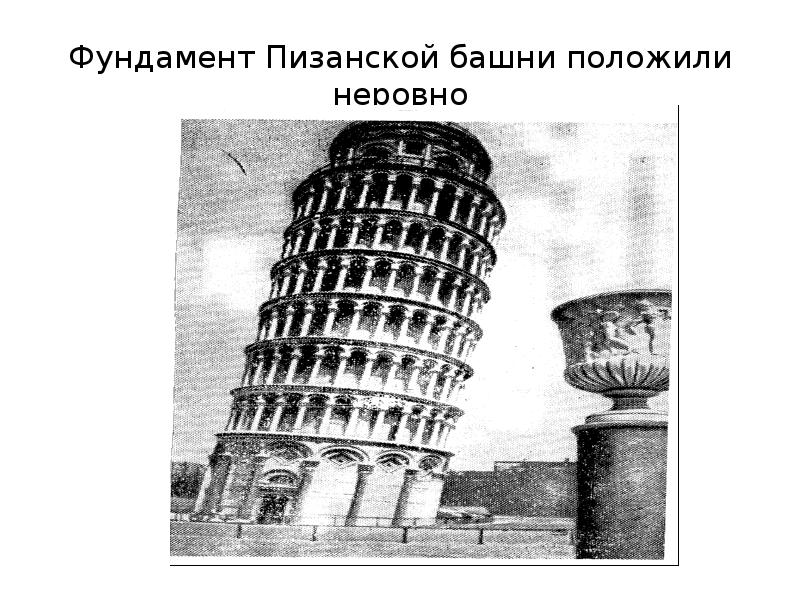

Фундамент Пизанской башни положили неровно

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

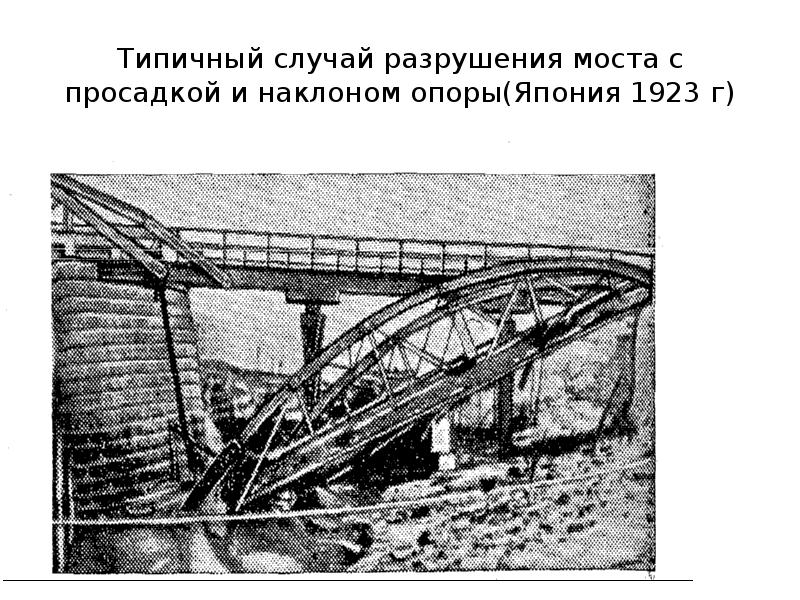

Типичный случай разрушения моста с просадкой и наклоном опоры(Япония 1923 г)

Слайд 12

Описание слайда:

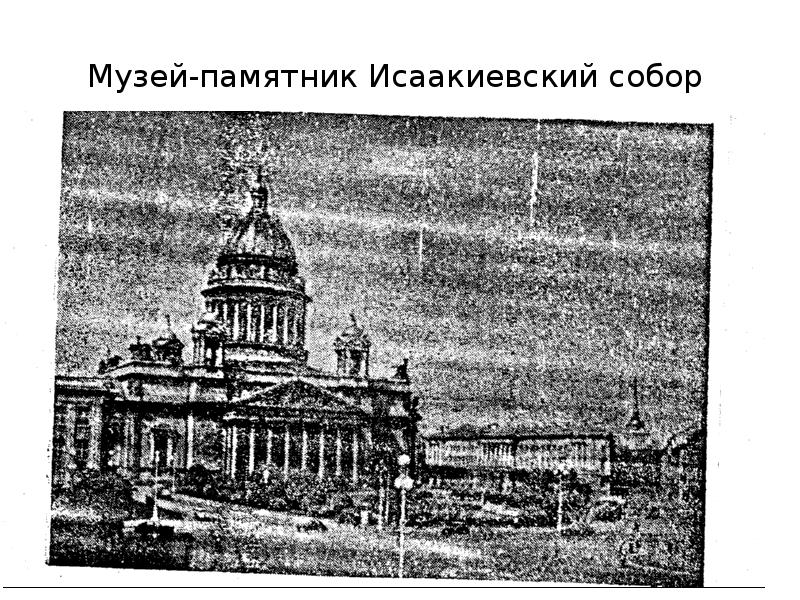

Музей-памятник Исаакиевский собор

Слайд 13

Описание слайда:

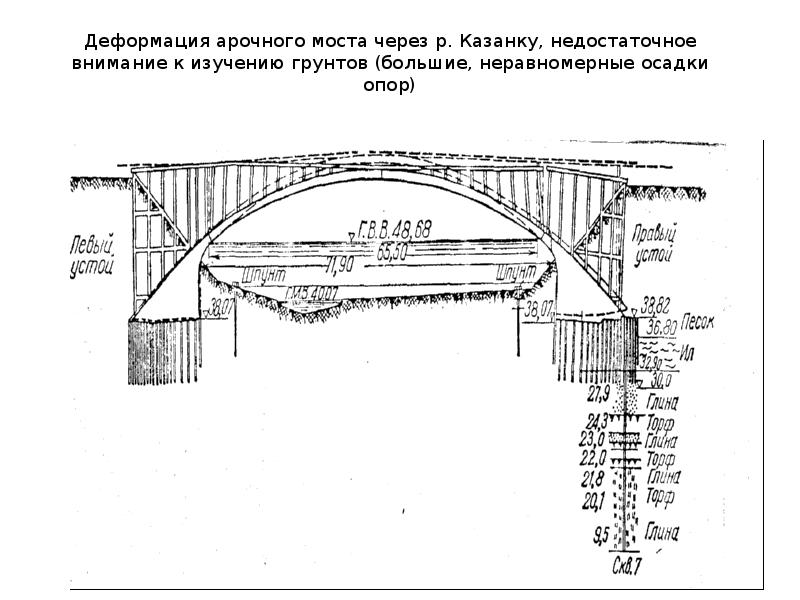

Деформация арочного моста через р. Казанку, недостаточное внимание к изучению грунтов (большие, неравномерные осадки опор)

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

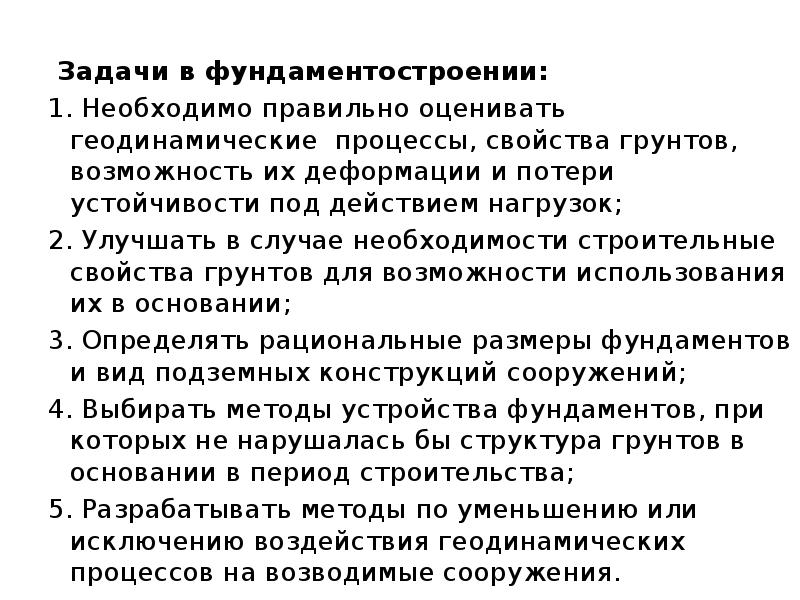

Задачи в фундаментостроении: 1. Необходимо правильно оценивать геодинамические процессы, свойства грунтов, возможность их деформации и потери устойчивости под действием нагрузок; 2. Улучшать в случае необходимости строительные свойства грунтов для возможности использования их в основании; 3. Определять рациональные размеры фундаментов и вид подземных конструкций сооружений; 4. Выбирать методы устройства фундаментов, при которых не нарушалась бы структура грунтов в основании в период строительства; 5. Разрабатывать методы по уменьшению или исключению воздействия геодинамических процессов на возводимые сооружения.

Слайд 16

Описание слайда:

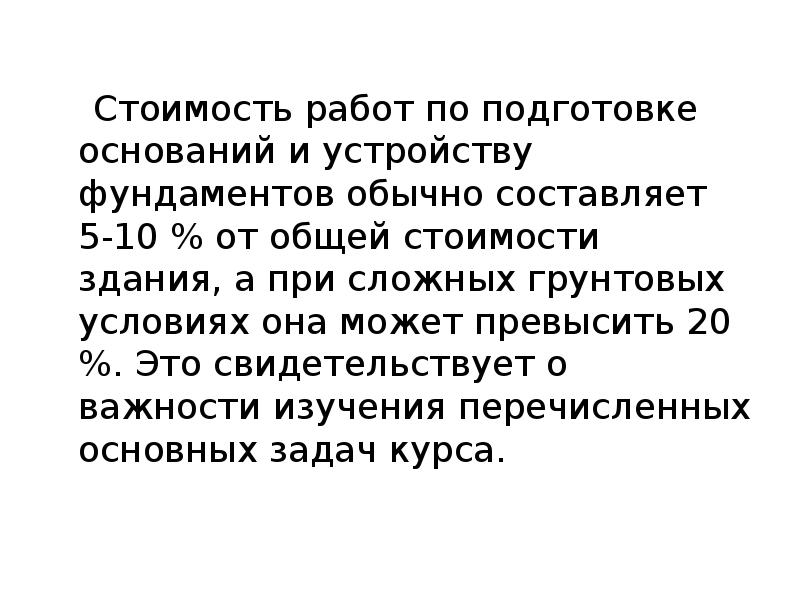

Стоимость работ по подготовке оснований и устройству фундаментов обычно составляет 5-10 % от общей стоимости здания, а при сложных грунтовых условиях она может превысить 20 %. Это свидетельствует о важности изучения перечисленных основных задач курса.

Слайд 17

Описание слайда:

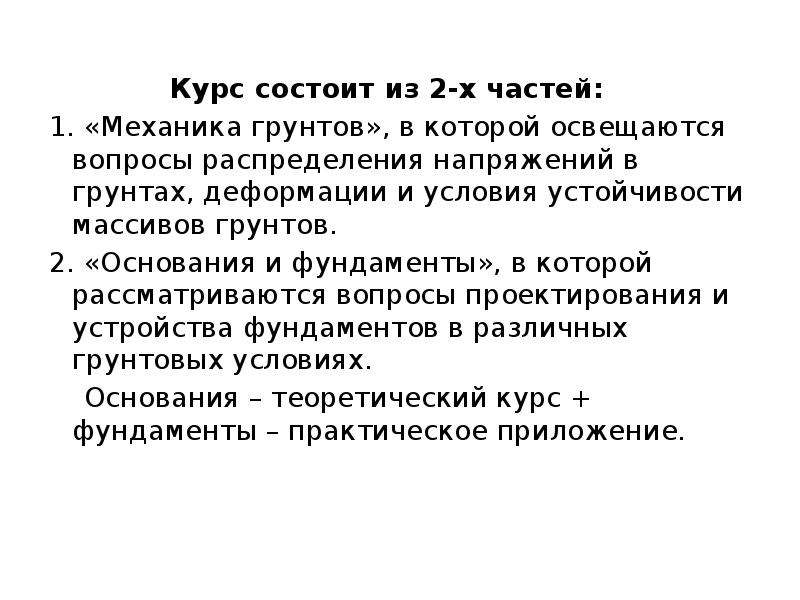

Курс состоит из 2-х частей: 1. «Механика грунтов», в которой освещаются вопросы распределения напряжений в грунтах, деформации и условия устойчивости массивов грунтов. 2. «Основания и фундаменты», в которой рассматриваются вопросы проектирования и устройства фундаментов в различных грунтовых условиях. Основания – теоретический курс + фундаменты – практическое приложение.

Слайд 18

Описание слайда:

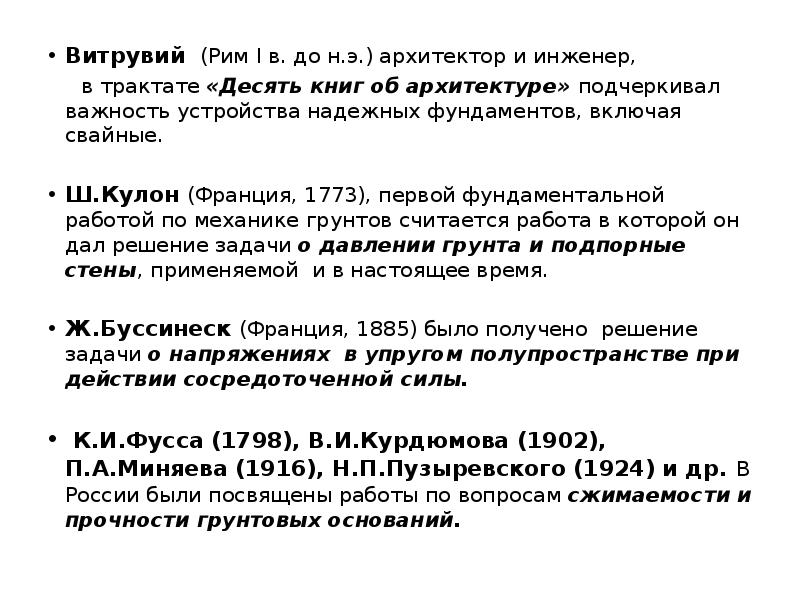

Витрувий (Рим I в. до н.э.) архитектор и инженер, в трактате «Десять книг об архитектуре» подчеркивал важность устройства надежных фундаментов, включая свайные. Ш.Кулон (Франция, 1773), первой фундаментальной работой по механике грунтов считается работа в которой он дал решение задачи о давлении грунта и подпорные стены, применяемой и в настоящее время. Ж.Буссинеск (Франция, 1885) было получено решение задачи о напряжениях в упругом полупространстве при действии сосредоточенной силы. К.И.Фусса (1798), В.И.Курдюмова (1902), П.А.Миняева (1916), Н.П.Пузыревского (1924) и др. В России были посвящены работы по вопросам сжимаемости и прочности грунтовых оснований.

Слайд 19

Описание слайда:

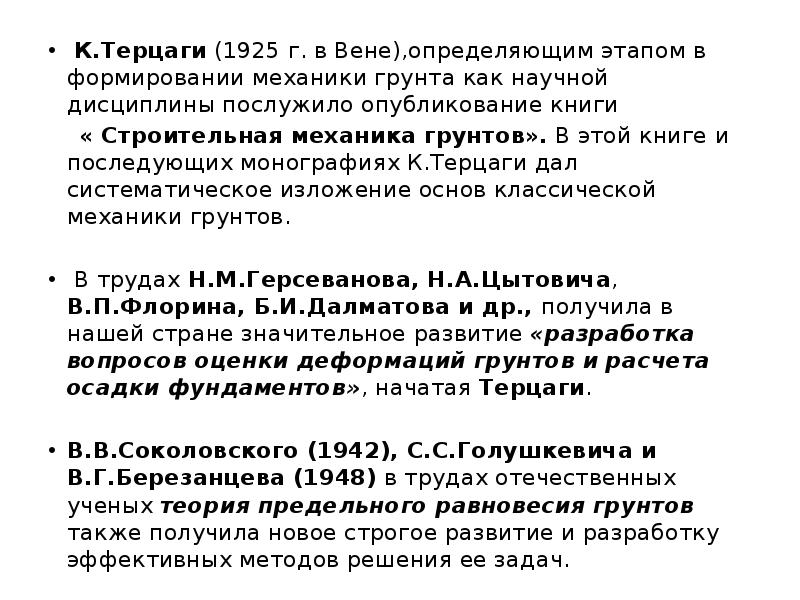

К.Терцаги (1925 г. в Вене),определяющим этапом в формировании механики грунта как научной дисциплины послужило опубликование книги « Строительная механика грунтов». В этой книге и последующих монографиях К.Терцаги дал систематическое изложение основ классической механики грунтов. В трудах Н.М.Герсеванова, Н.А.Цытовича, В.П.Флорина, Б.И.Далматова и др., получила в нашей стране значительное развитие «разработка вопросов оценки деформаций грунтов и расчета осадки фундаментов», начатая Терцаги. В.В.Соколовского (1942), С.С.Голушкевича и В.Г.Березанцева (1948) в трудах отечественных ученых теория предельного равновесия грунтов также получила новое строгое развитие и разработку эффективных методов решения ее задач.

Слайд 20

Описание слайда:

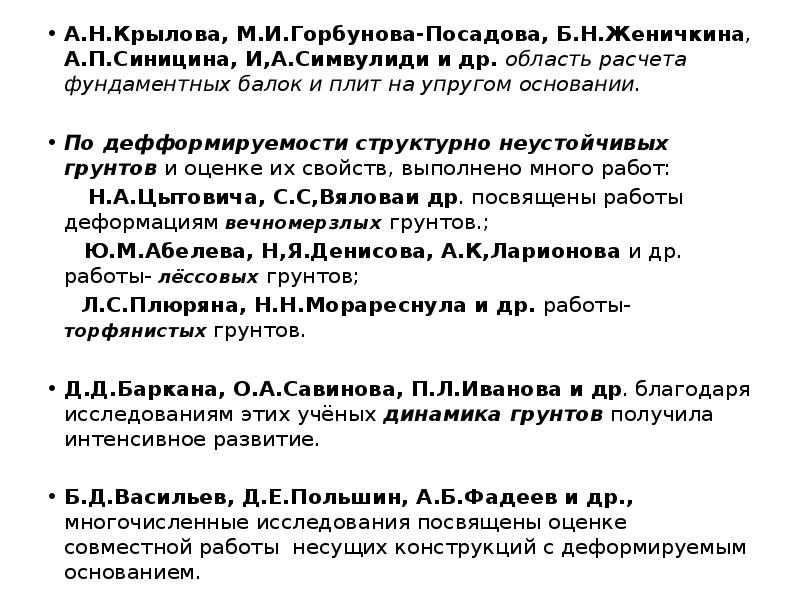

А.Н.Крылова, М.И.Горбунова-Посадова, Б.Н.Женичкина, А.П.Синицина, И,А.Симвулиди и др. область расчета фундаментных балок и плит на упругом основании. По дефформируемости структурно неустойчивых грунтов и оценке их свойств, выполнено много работ: Н.А.Цытовича, С.С,Вяловаи др. посвящены работы деформациям вечномерзлых грунтов.; Ю.М.Абелева, Н,Я.Денисова, А.К,Ларионова и др. работы- лёссовых грунтов; Л.С.Плюряна, Н.Н.Морареснула и др. работы- торфянистых грунтов. Д.Д.Баркана, О.А.Савинова, П.Л.Иванова и др. благодаря исследованиям этих учёных динамика грунтов получила интенсивное развитие. Б.Д.Васильев, Д.Е.Польшин, А.Б.Фадеев и др., многочисленные исследования посвящены оценке совместной работы несущих конструкций с деформируемым основанием.

Слайд 21

Описание слайда:

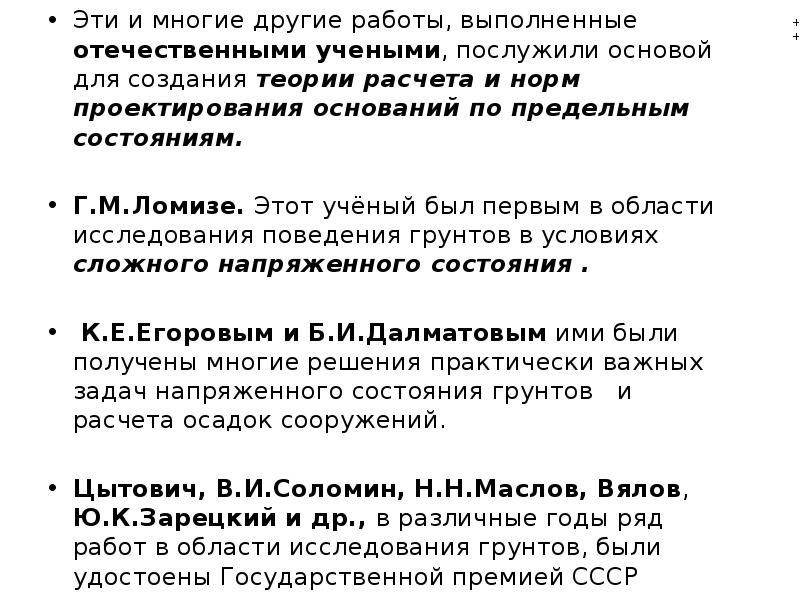

++ Эти и многие другие работы, выполненные отечественными учеными, послужили основой для создания теории расчета и норм проектирования оснований по предельным состояниям. Г.М.Ломизе. Этот учёный был первым в области исследования поведения грунтов в условиях сложного напряженного состояния . К.Е.Егоровым и Б.И.Далматовым ими были получены многие решения практически важных задач напряженного состояния грунтов и расчета осадок сооружений. Цытович, В.И.Соломин, Н.Н.Маслов, Вялов, Ю.К.Зарецкий и др., в различные годы ряд работ в области исследования грунтов, были удостоены Государственной премией СССР

Слайд 22

Описание слайда:

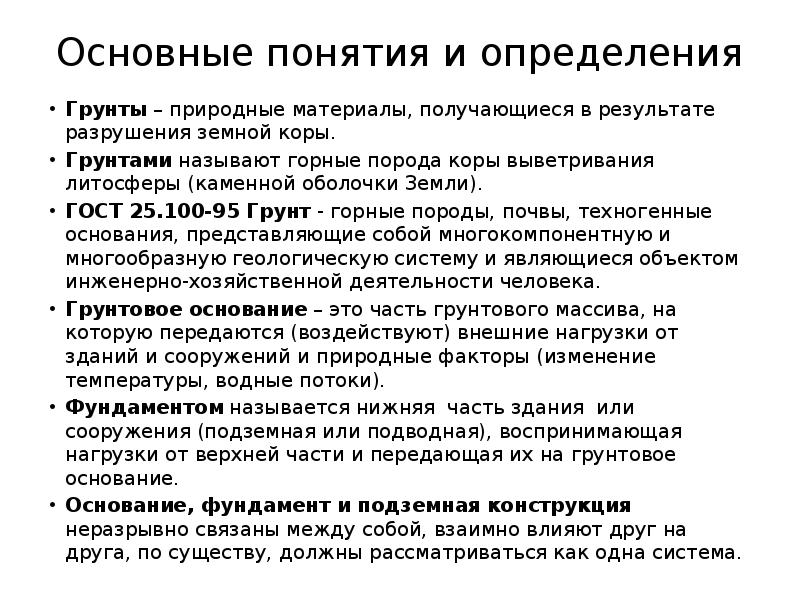

Основные понятия и определения Грунты – природные материалы, получающиеся в результате разрушения земной коры. Грунтами называют горные порода коры выветривания литосферы (каменной оболочки Земли). ГОСТ 25.100-95 Грунт - горные породы, почвы, техногенные основания, представляющие собой многокомпонентную и многообразную геологическую систему и являющиеся объектом инженерно-хозяйственной деятельности человека. Грунтовое основание – это часть грунтового массива, на которую передаются (воздействуют) внешние нагрузки от зданий и сооружений и природные факторы (изменение температуры, водные потоки). Фундаментом называется нижняя часть здания или сооружения (подземная или подводная), воспринимающая нагрузки от верхней части и передающая их на грунтовое основание. Основание, фундамент и подземная конструкция неразрывно связаны между собой, взаимно влияют друг на друга, по существу, должны рассматриваться как одна система.
