Слайды и текст этой презентации

Слайд 1

Описание слайда:

Железобетонные и каменные конструкции Лобанова Ольга Викторовна кафедра «Строительные конструкции», ауд. 505Н

Слайд 2

Описание слайда:

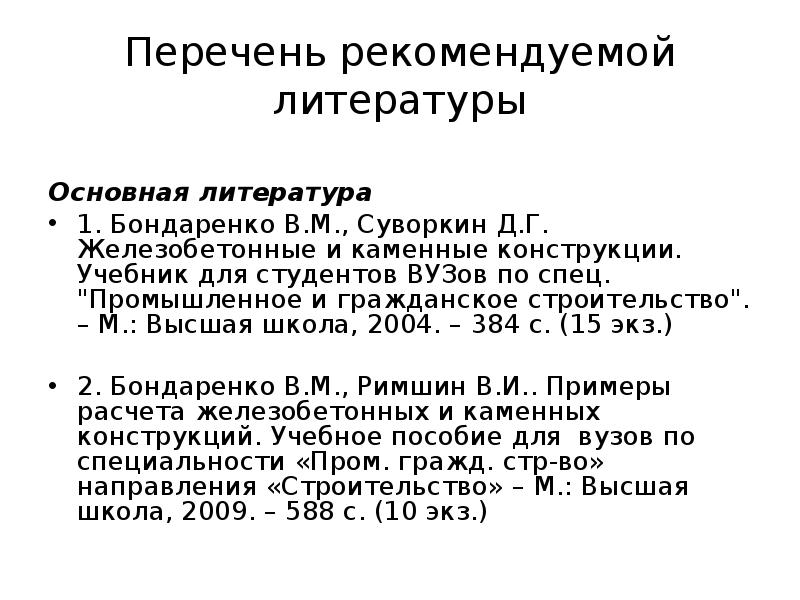

Перечень рекомендуемой литературы Основная литература 1. Бондаренко В.М., Суворкин Д.Г. Железобетонные и каменные конструкции. Учебник для студентов ВУЗов по спец. "Промышленное и гражданское строительство". – М.: Высшая школа, 2004. – 384 с. (15 экз.) 2. Бондаренко В.М., Римшин В.И.. Примеры расчета железобетонных и каменных конструкций. Учебное пособие для вузов по специальности «Пром. гражд. стр-во» направления «Строительство» – М.: Высшая школа, 2009. – 588 с. (10 экз.)

Слайд 3

Описание слайда:

Перечень рекомендуемой литературы Дополнительная литература 3. СП 15.13330.2012. СНиП II-22-81. Каменные и армокаменные конструкции/ Госстрой СССР – М.: Стройиздат, 1983, - 40 с. (41 экз.) 4. СП 20.13330.2011. СНиП 2.01.07-85*. Нагрузки и воздействия/ Госстрой СССР: - М.: ГП ЦПП, 1996 – 44 с. (50 экз.) 5. СП 63.13330.2012. СНиП 2.03.01-84* Бетонные и железобетонные конструкции /Госстрой России.- М.: ГП ЦПП, 1998 - 76 с. (47 экз.) 6. СП 63.13330.2012. СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения. − М.: Центр проект. Продукции в стр-ве, 2008. − 24с. (50 экз.) 7. Байков В.Н., Сигалов Э.Е. Железобетонные и каменные конструкции. Общий курс. Учебник для вузов. – 4-е изд. переработанное. – М.: Стройиздат, 1985. – 728 с.(35 экз.)

Слайд 4

Описание слайда:

Перечень рекомендуемой литературы Дополнительная литература 8. Попов Н.Н., Забегаев А.В. Проектирование и расчет железобетонных конструкций. Учебное пособие для строительных специальностей ВУЗов. – М.: Высшая школа, 1985. – 319 с.(25 экз.) 9. Голышев А.Б. Проектирование железобетонных конструкций: Справочное пособие. – К.: Будивельник, 1985. – 496 с. (15 экз.) 10. Маилян Л.Р. Справочник современного проектировщика. – Изд. 3-е. – Ростов н/Д: Феникс, 2006. -540 с. (1 экз.) 11. Дроздов П.Ф. Проектирование и расчет многоэтажных зданий. – М.: Высш. шк., 1986. – 317 с. (15 экз.) 12. Руководство по проектированию каменных и армокаменных конструкций. – М.: Стройиздат, 1983. – 39 с. (20 экз.) 13. Малахова А.Н. Железобетонные и каменные конструкции. Учебное пособие. – М.: Издт.-во АВС, 2010. – 159с. (5 экз.)

Слайд 5

Описание слайда:

Краткий исторический обзор

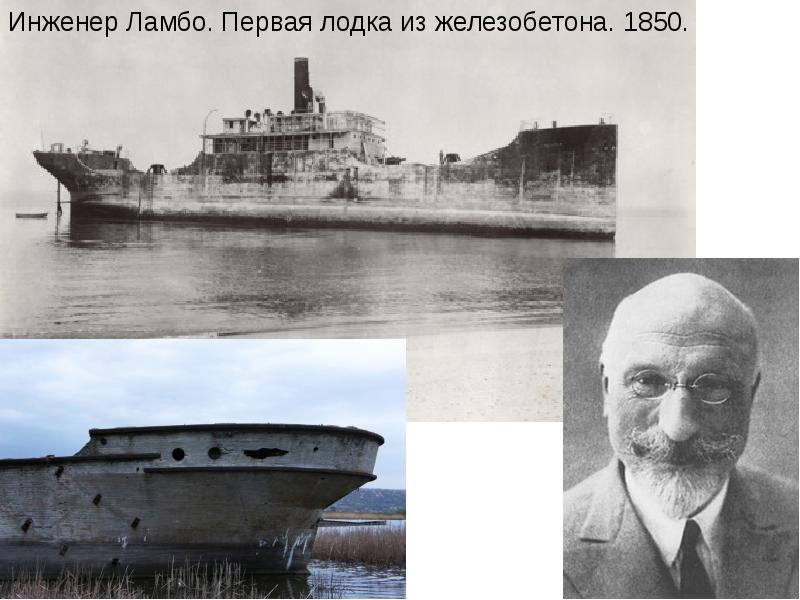

Слайд 6

Описание слайда:

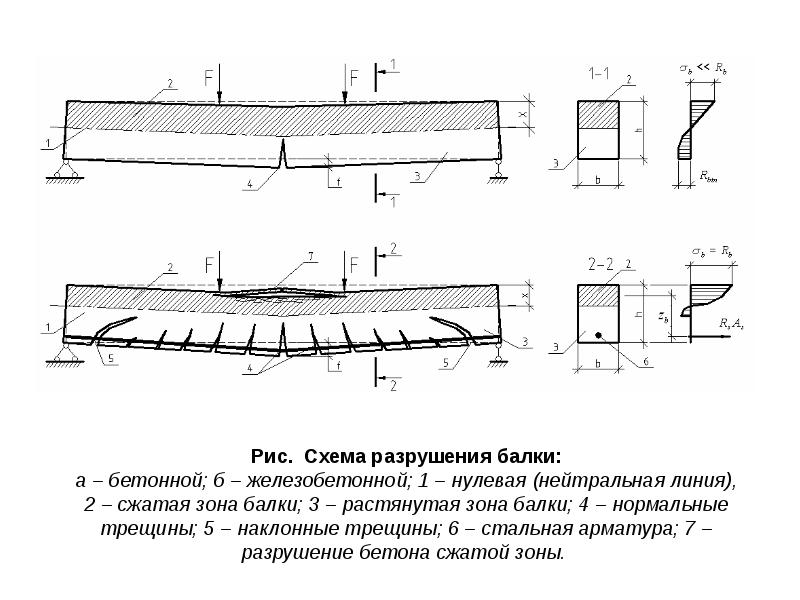

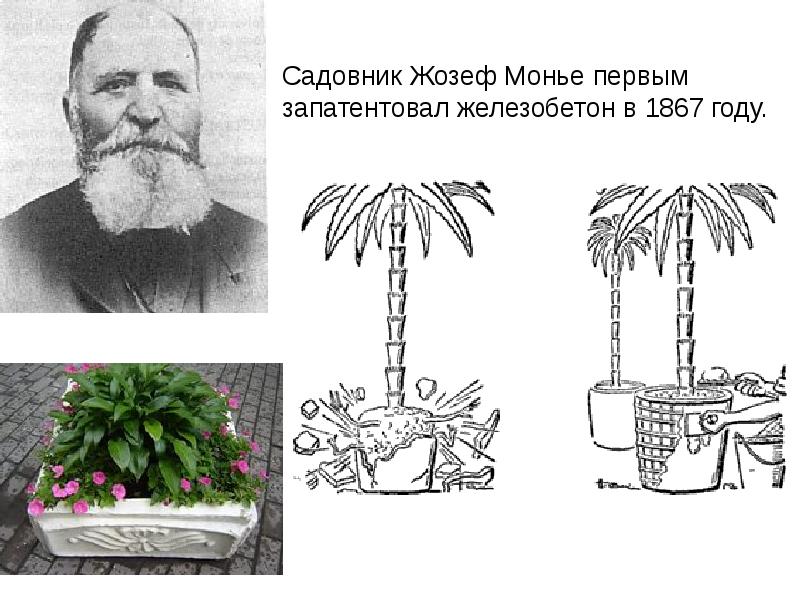

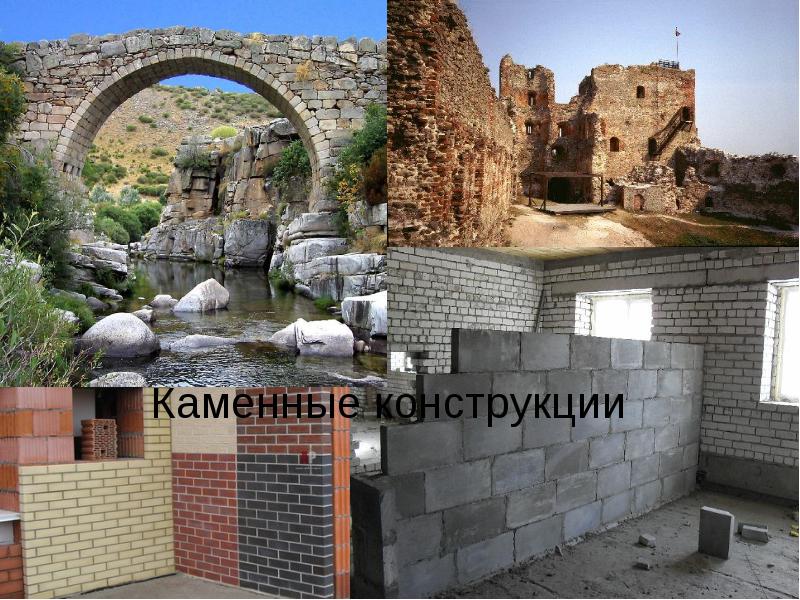

Слайд 7

Описание слайда:

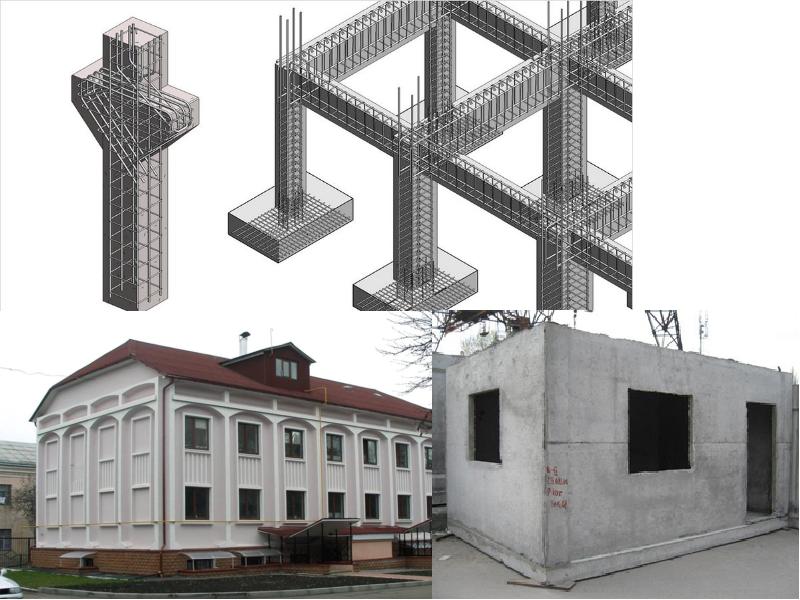

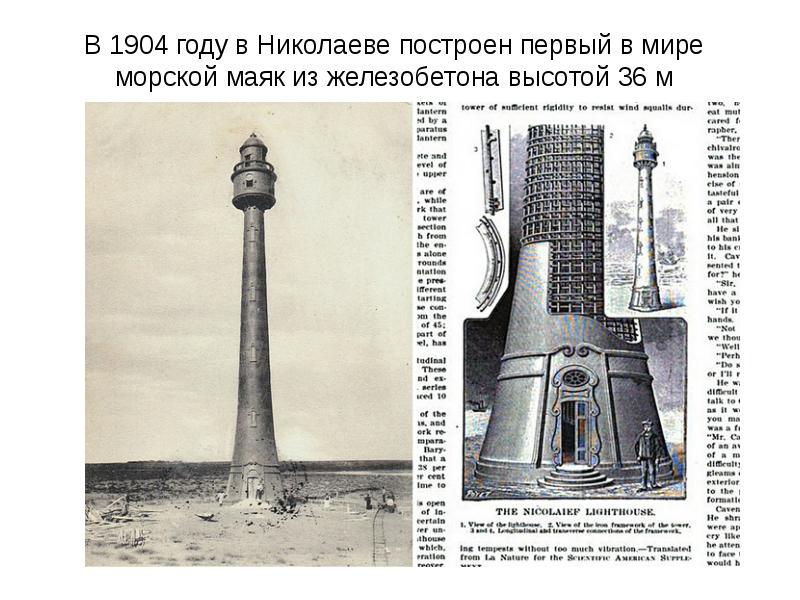

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

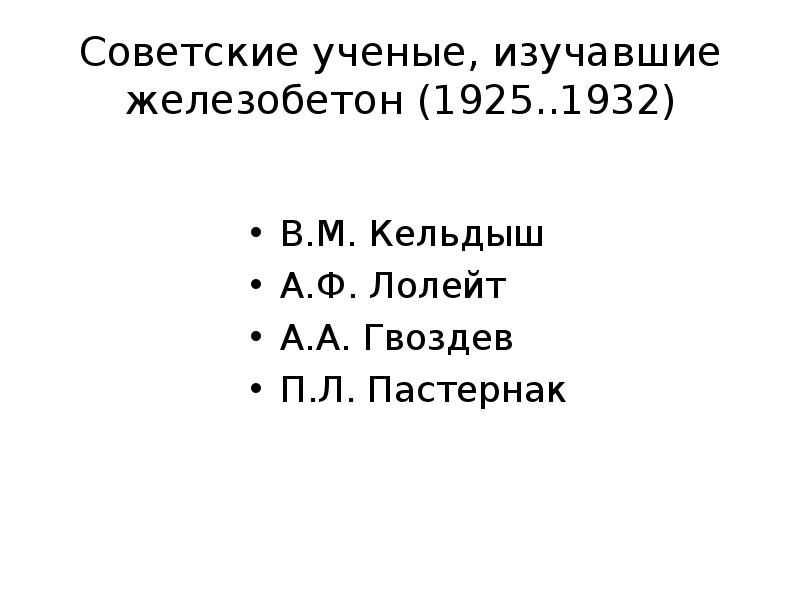

Советские ученые, изучавшие железобетон (1925..1932) В.М. Кельдыш А.Ф. Лолейт А.А. Гвоздев П.Л. Пастернак

Слайд 10

Описание слайда:

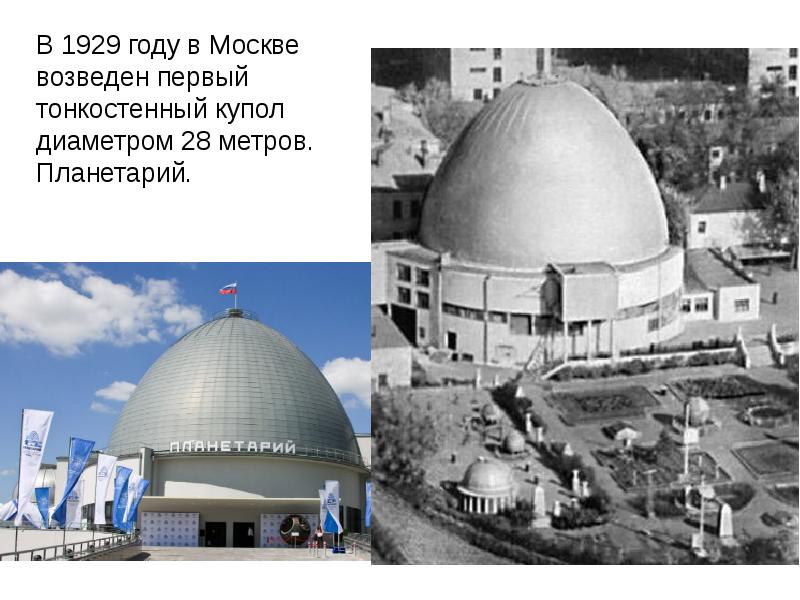

Слайд 11

Описание слайда:

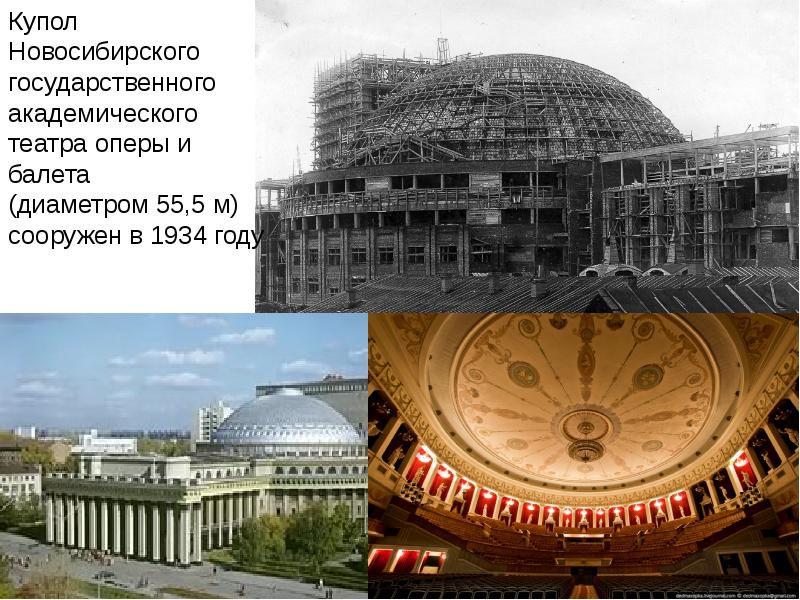

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

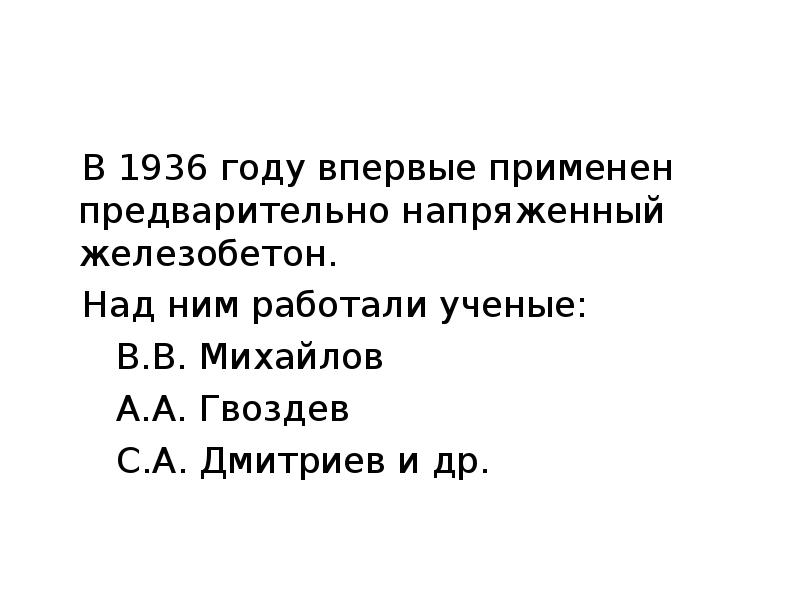

В 1936 году впервые применен предварительно напряженный железобетон. Над ним работали ученые: В.В. Михайлов А.А. Гвоздев С.А. Дмитриев и др.

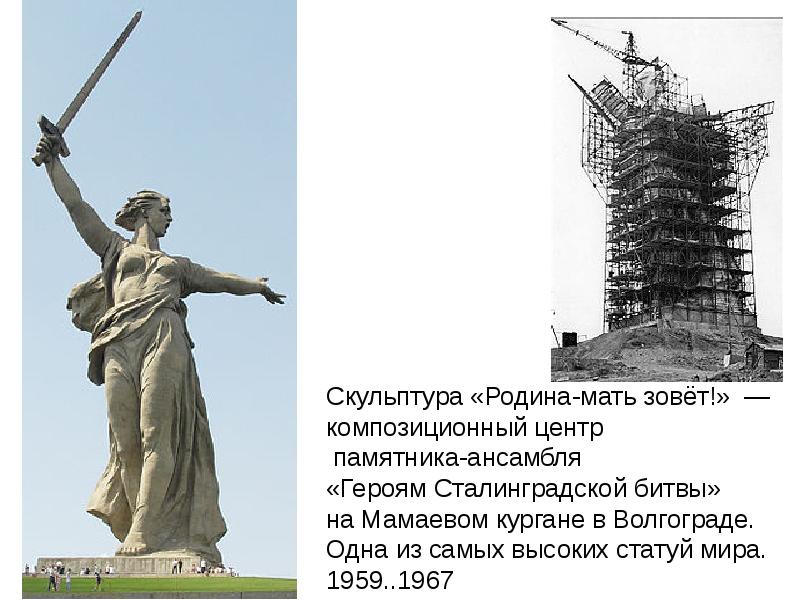

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

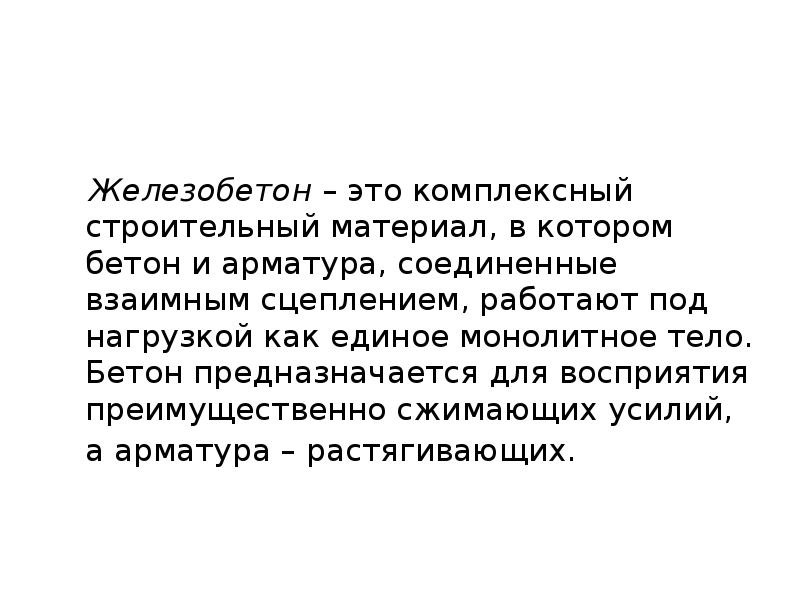

Железобетон – это комплексный строительный материал, в котором бетон и арматура, соединенные взаимным сцеплением, работают под нагрузкой как единое монолитное тело. Бетон предназначается для восприятия преимущественно сжимающих усилий, а арматура – растягивающих. Железобетон – это комплексный строительный материал, в котором бетон и арматура, соединенные взаимным сцеплением, работают под нагрузкой как единое монолитное тело. Бетон предназначается для восприятия преимущественно сжимающих усилий, а арматура – растягивающих.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Совместная работа арматуры и бетона обеспечивается следующими факторами: хорошим сцеплением между арматурой и бетоном; близкими по величине коэффициентами линейного расширения (поэтому при нагреве и охлаждении скольжения арматуры в бетоне не происходит); плотностью бетона, надежно защищающего арматуру от коррозии и высоких температур (при пожарах).

Слайд 20

Описание слайда:

Достоинства железобетонных конструкций долговечность; огнестойкость; стойкость против атмосферных воздействий; хорошее сопротивление динамическим и вибрационным воздействиям; сравнительно небольшие эксплуатационные затраты; возможность использования для своего изготовления местных строительных материалов (песок, щебень и др.) и отходов различных отраслей промышленности

Слайд 21

Описание слайда:

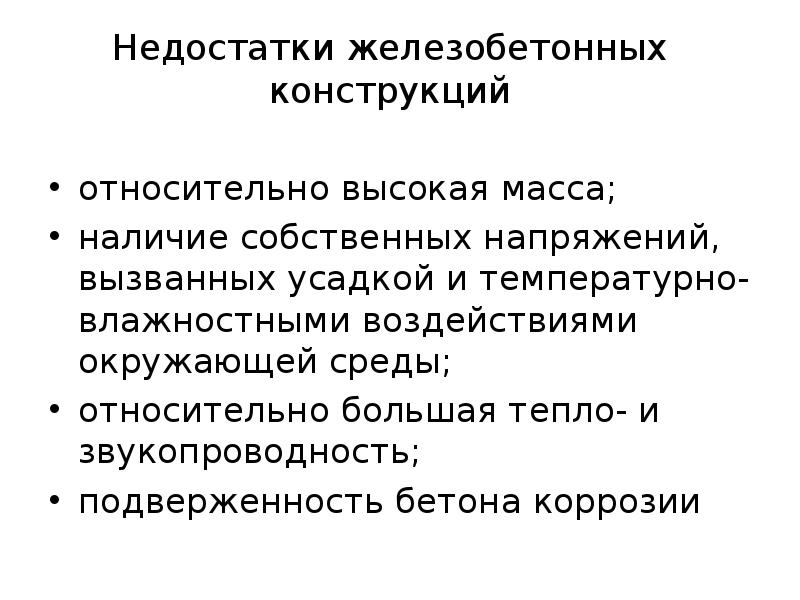

Недостатки железобетонных конструкций относительно высокая масса; наличие собственных напряжений, вызванных усадкой и температурно-влажностными воздействиями окружающей среды; относительно большая тепло- и звукопроводность; подверженность бетона коррозии

Слайд 22

Описание слайда:

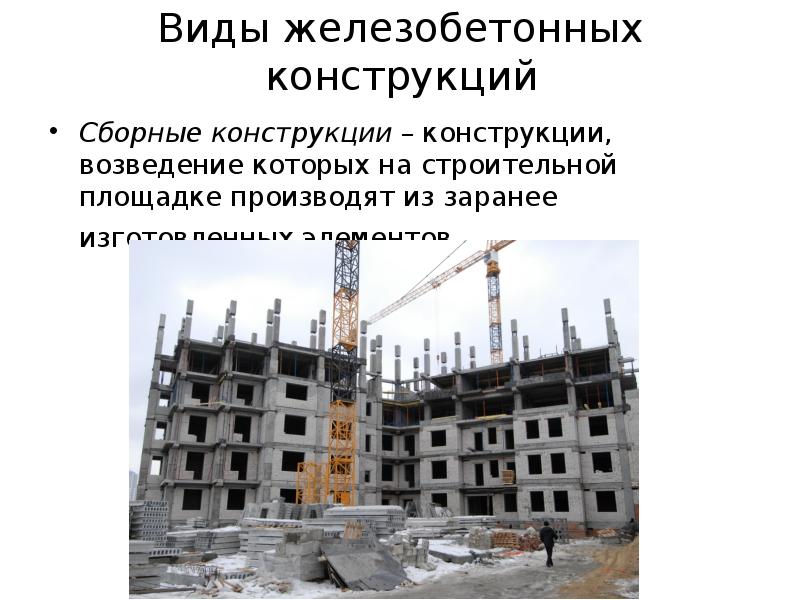

Виды железобетонных конструкций Сборные конструкции – конструкции, возведение которых на строительной площадке производят из заранее изготовленных элементов

Слайд 23

Описание слайда:

Виды железобетонных конструкций Монолитные конструкции – конструкции, возведение которых осуществляют непосредственно на строительной площадке

Слайд 24

Описание слайда:

Виды железобетонных конструкций Сборно–монолитные конструкции – комплексные конструкции, в которых сборный и монолитный железобетон, укладываемый на месте строительства, работает под нагрузкой как одно целое

Слайд 25

Описание слайда:

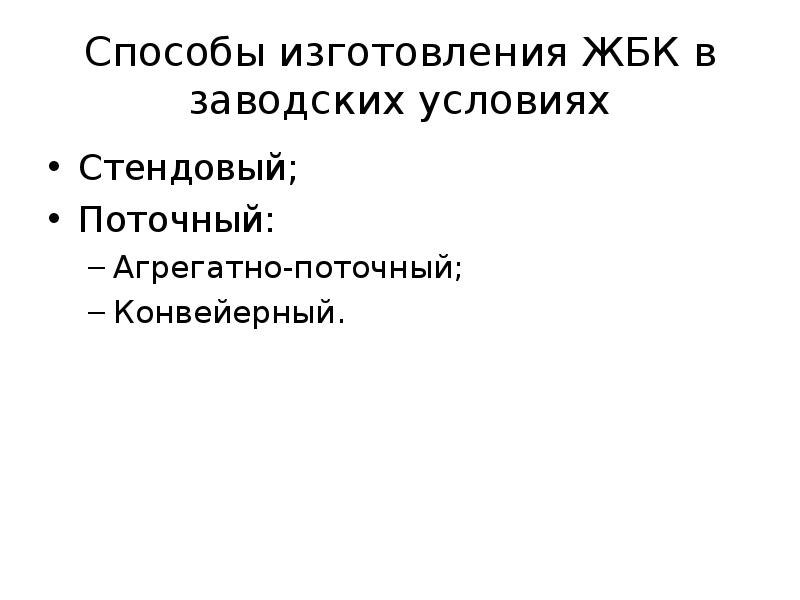

Способы изготовления ЖБК в заводских условиях Стендовый; Поточный: Агрегатно-поточный; Конвейерный.

Слайд 26

Описание слайда:

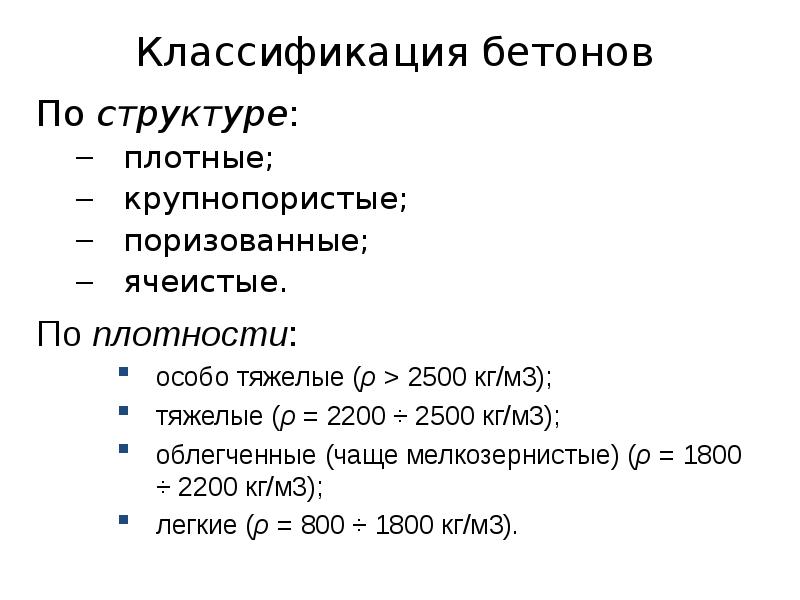

Классификация бетонов По структуре: плотные; крупнопористые; поризованные; ячеистые.

Слайд 27

Описание слайда:

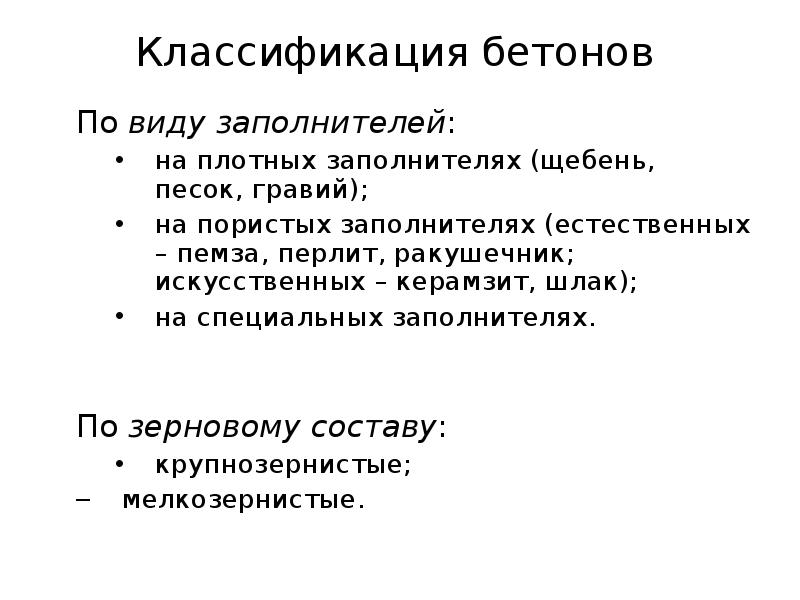

Классификация бетонов По виду заполнителей: на плотных заполнителях (щебень, песок, гравий); на пористых заполнителях (естественных – пемза, перлит, ракушечник; искусственных – керамзит, шлак); на специальных заполнителях. По зерновому составу: крупнозернистые; мелкозернистые.

Слайд 28

Описание слайда:

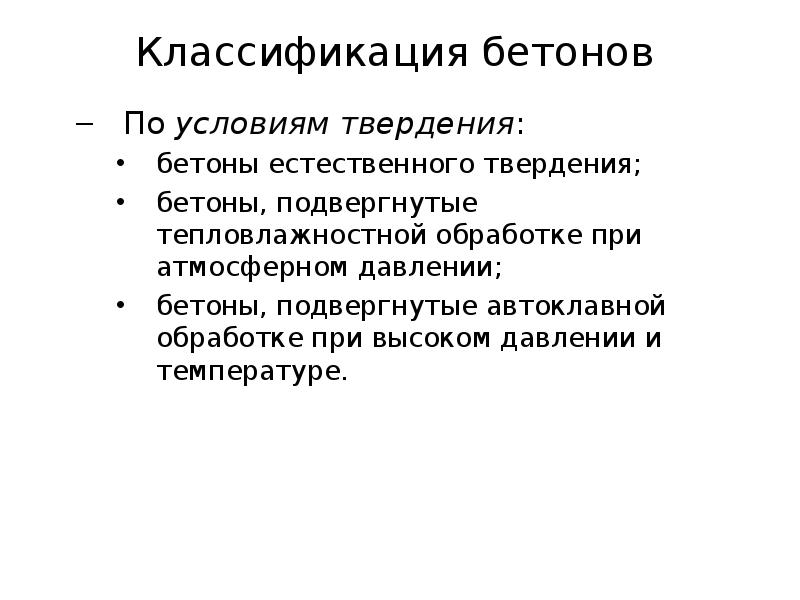

Классификация бетонов По условиям твердения: бетоны естественного твердения; бетоны, подвергнутые тепловлажностной обработке при атмосферном давлении; бетоны, подвергнутые автоклавной обработке при высоком давлении и температуре.

Слайд 29

Описание слайда:

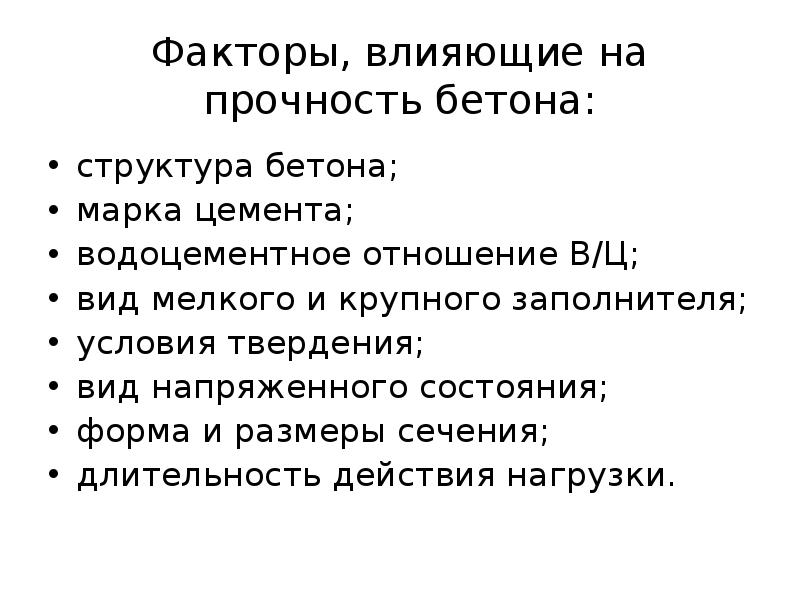

Факторы, влияющие на прочность бетона: структура бетона; марка цемента; водоцементное отношение В/Ц; вид мелкого и крупного заполнителя; условия твердения; вид напряженного состояния; форма и размеры сечения; длительность действия нагрузки.

Слайд 30

Описание слайда:

Прочностные характеристики бетонов Кубиковая прочность бетона

Слайд 31

Описание слайда:

Прочностные характеристики бетонов Призменная прочность

Слайд 32

Описание слайда:

Прочностные характеристики бетонов Прочность бетона на осевое растяжение

Слайд 33

Описание слайда:

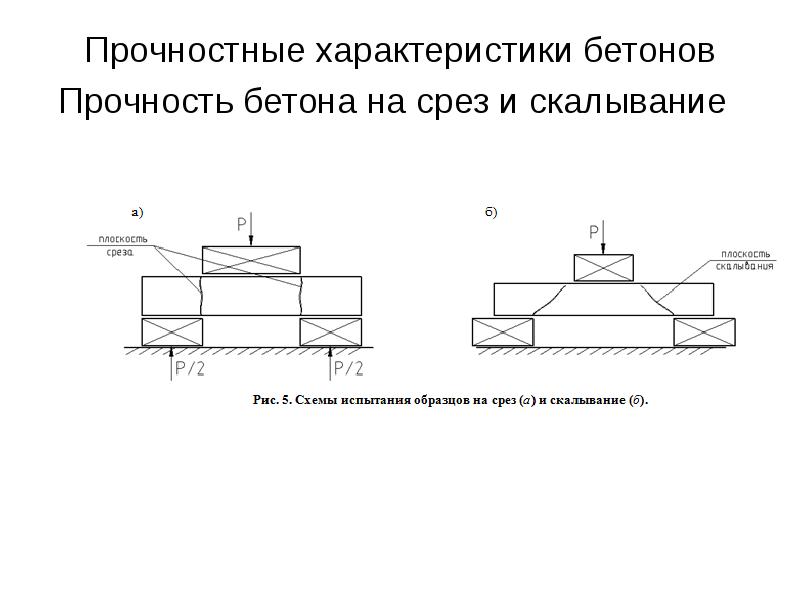

Прочностные характеристики бетонов Прочность бетона на срез и скалывание

Слайд 34

Описание слайда:

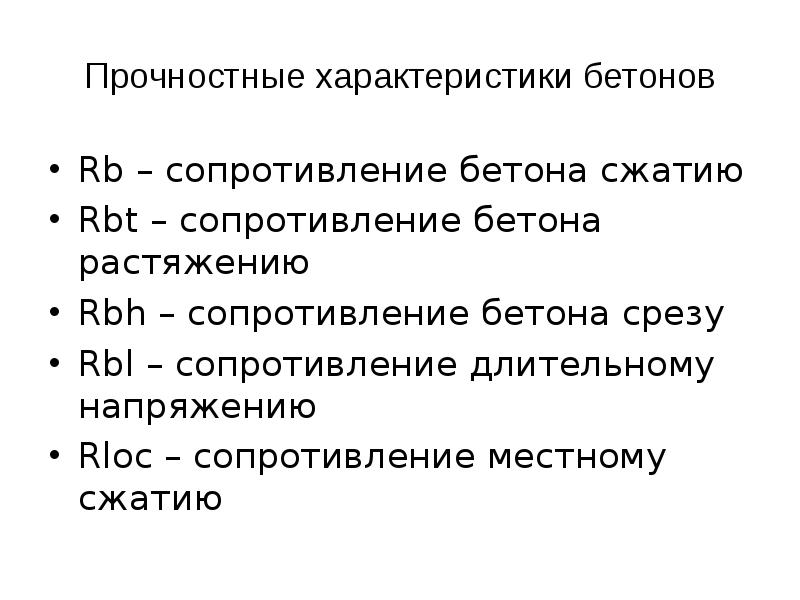

Прочностные характеристики бетонов Rb – сопротивление бетона сжатию Rbt – сопротивление бетона растяжению Rbh – сопротивление бетона срезу Rbl – сопротивление длительному напряжению Rloc – сопротивление местному сжатию

Слайд 35

Описание слайда:

Деформативность бетона

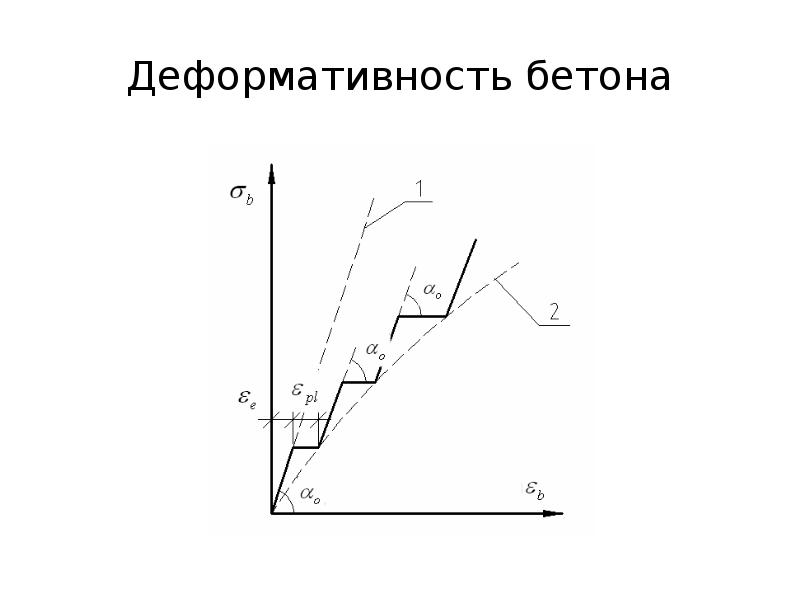

Слайд 36

Описание слайда:

Деформативность бетона

Слайд 37

Описание слайда:

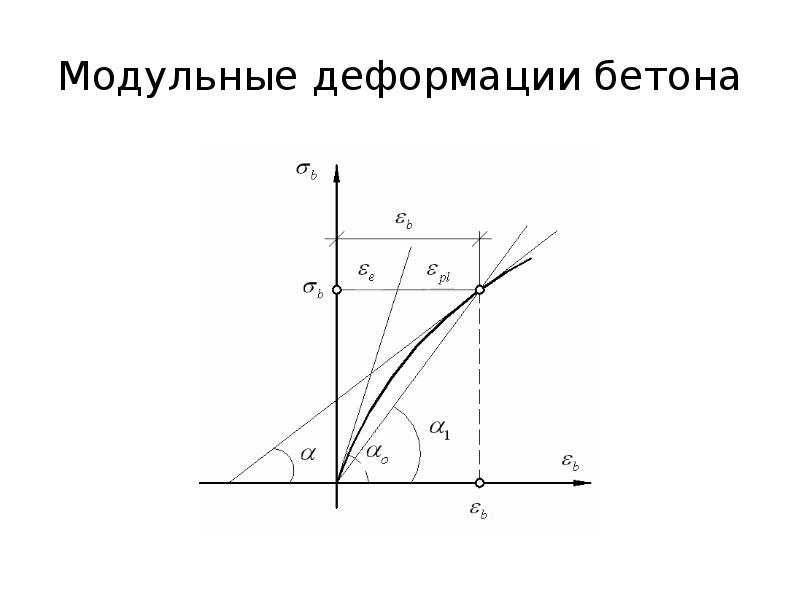

Модульные деформации бетона

Слайд 38

Описание слайда:

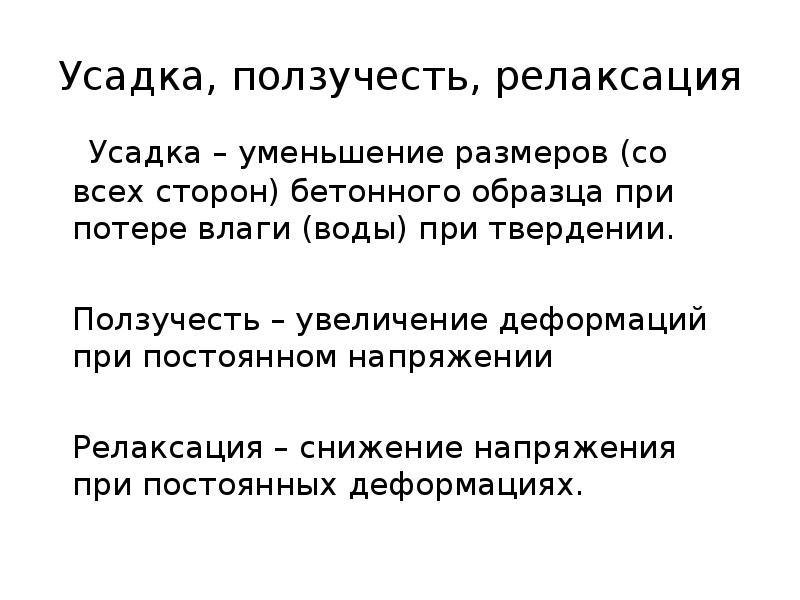

Усадка, ползучесть, релаксация Усадка – уменьшение размеров (со всех сторон) бетонного образца при потере влаги (воды) при твердении. Ползучесть – увеличение деформаций при постоянном напряжении Релаксация – снижение напряжения при постоянных деформациях.

Слайд 39

Описание слайда:

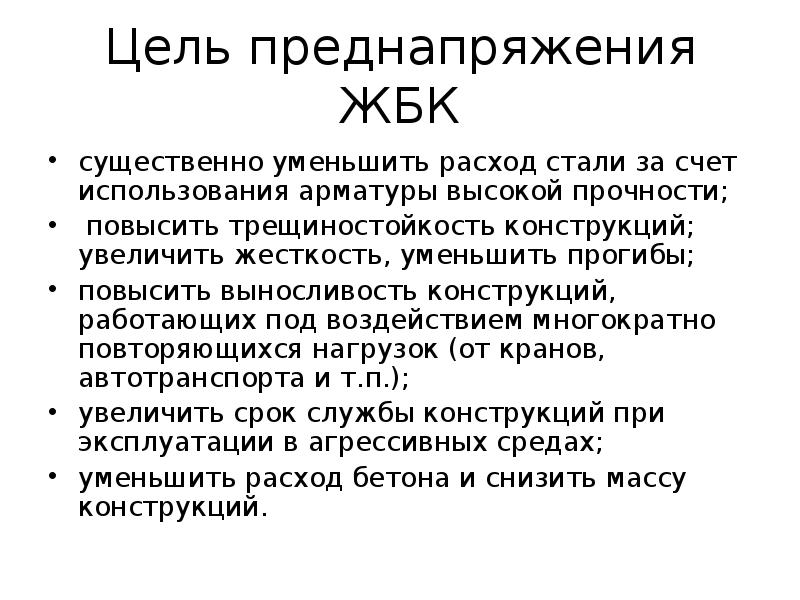

Цель преднапряжения ЖБК существенно уменьшить расход стали за счет использования арматуры высокой прочности; повысить трещиностойкость конструкций; увеличить жесткость, уменьшить прогибы; повысить выносливость конструкций, работающих под воздействием многократно повторяющихся нагрузок (от кранов, автотранспорта и т.п.); увеличить срок службы конструкций при эксплуатации в агрессивных средах; уменьшить расход бетона и снизить массу конструкций.

Слайд 40

Описание слайда:

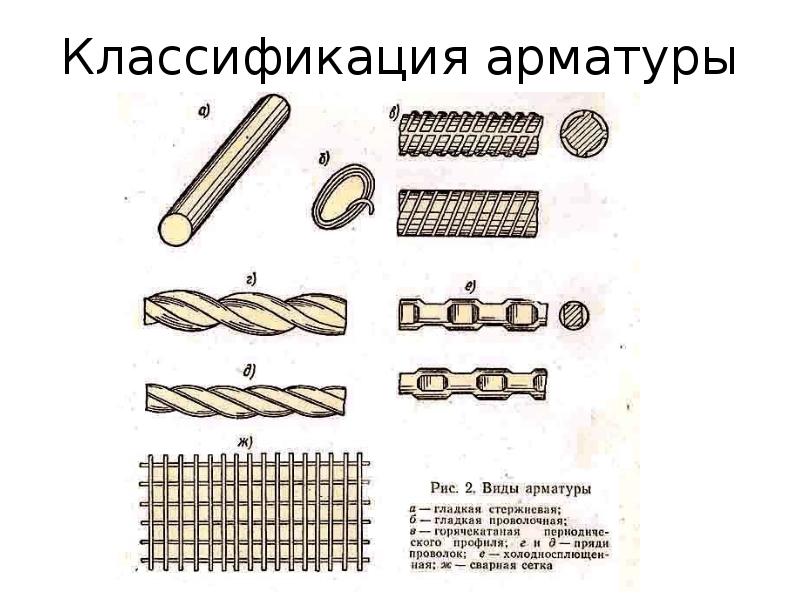

Классификация арматуры

Слайд 41

Описание слайда:

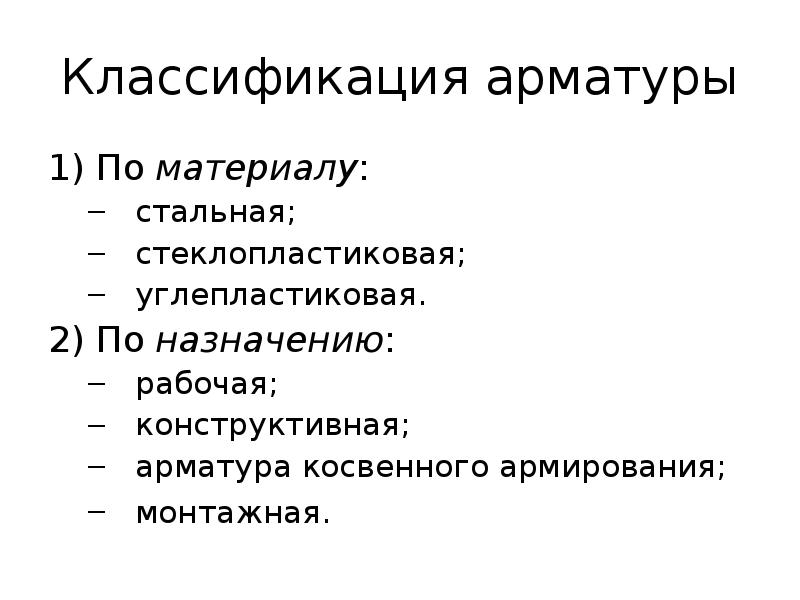

Классификация арматуры 1) По материалу: стальная; стеклопластиковая; углепластиковая. 2) По назначению: рабочая; конструктивная; арматура косвенного армирования; монтажная.

Слайд 42

Описание слайда:

Классификация арматуры 3) По способу изготовления: стержневая, горячекатаная (d = 6…40 мм); проволочная, холоднотянутая (d = 3…6 мм). 4) По виду поверхности: гладкая; периодического профиля (рифленая). 5) По способу применения: напрягаемая, подвергнутая предварительному натяжению до эксплуатации; ненапрягаемая.

Слайд 43

Описание слайда:

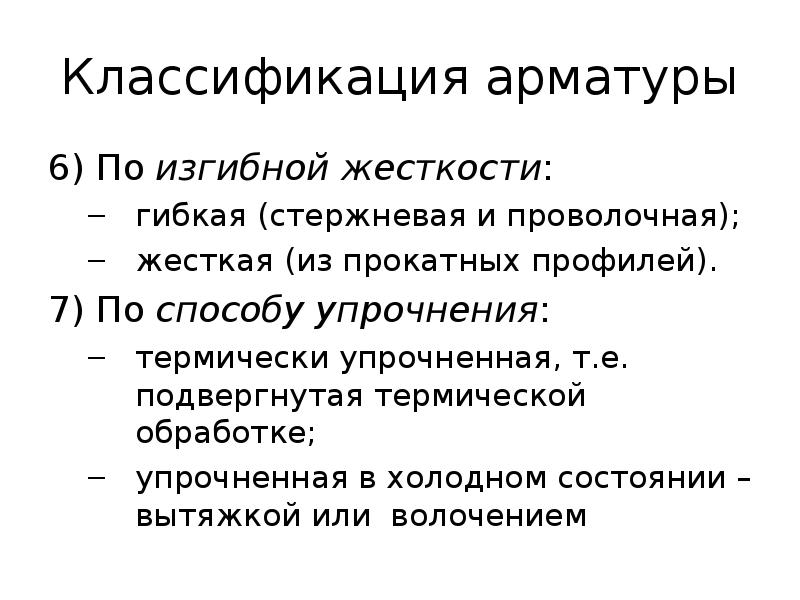

Классификация арматуры 6) По изгибной жесткости: гибкая (стержневая и проволочная); жесткая (из прокатных профилей). 7) По способу упрочнения: термически упрочненная, т.е. подвергнутая термической обработке; упрочненная в холодном состоянии – вытяжкой или волочением

Слайд 44

Описание слайда:

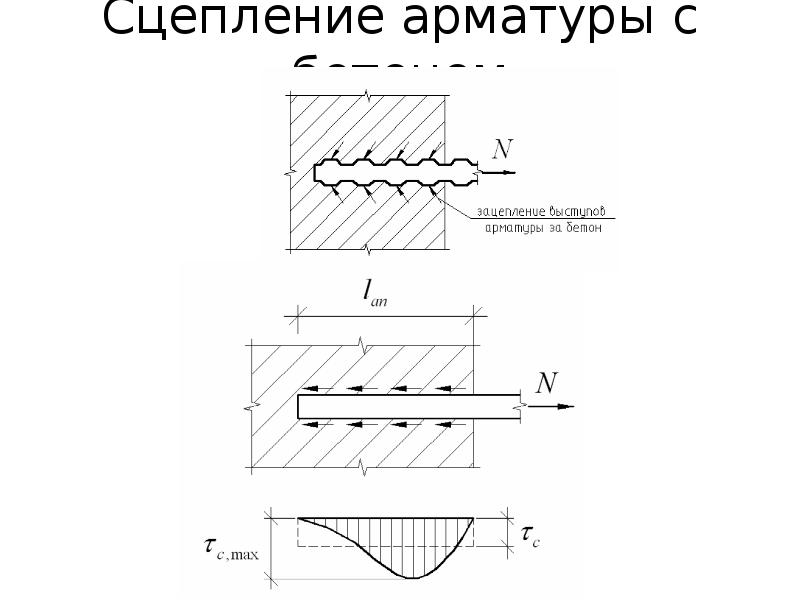

Сцепление арматуры с бетоном

Слайд 45

Описание слайда:

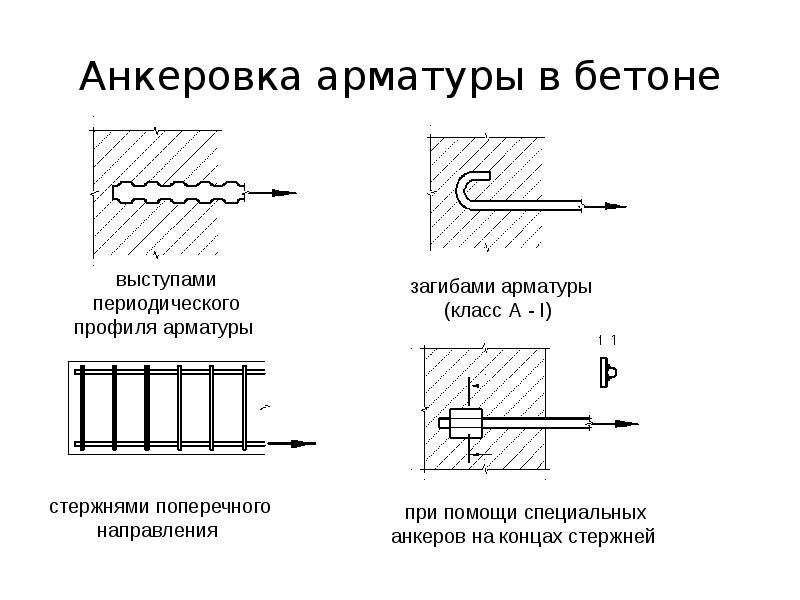

Анкеровка арматуры в бетоне

Слайд 46

Описание слайда:

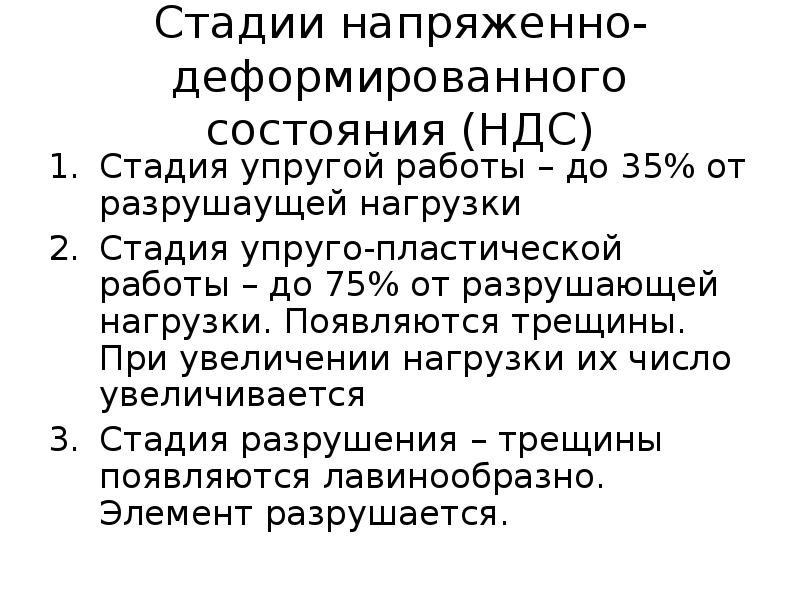

Стадии напряженно-деформированного состояния (НДС) Стадия упругой работы – до 35% от разрушаущей нагрузки Стадия упруго-пластической работы – до 75% от разрушающей нагрузки. Появляются трещины. При увеличении нагрузки их число увеличивается Стадия разрушения – трещины появляются лавинообразно. Элемент разрушается.

Слайд 47

Описание слайда:

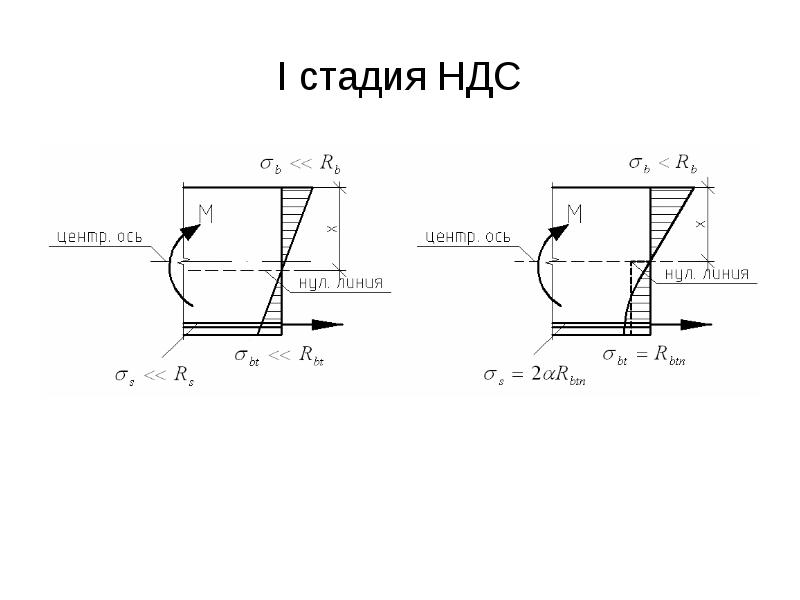

I стадия НДС

Слайд 48

Описание слайда:

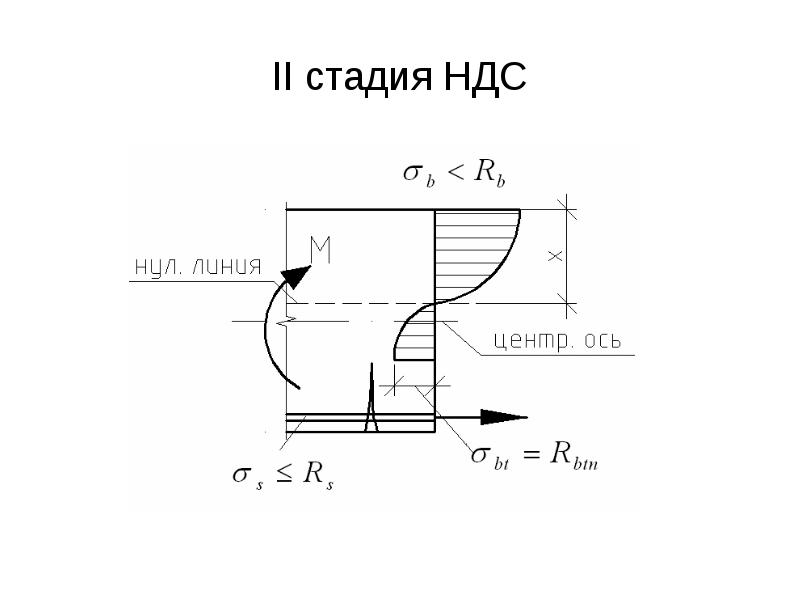

II стадия НДС

Слайд 49

Описание слайда:

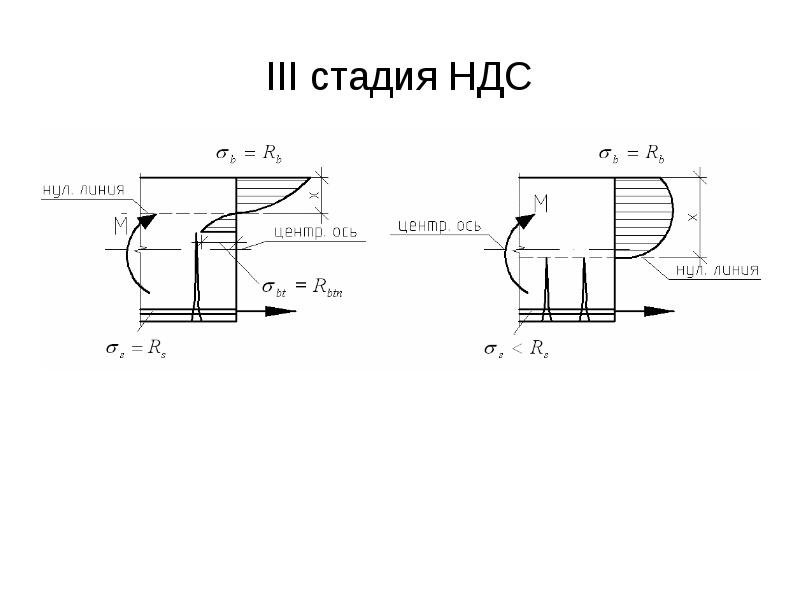

III стадия НДС

Слайд 50

Описание слайда:

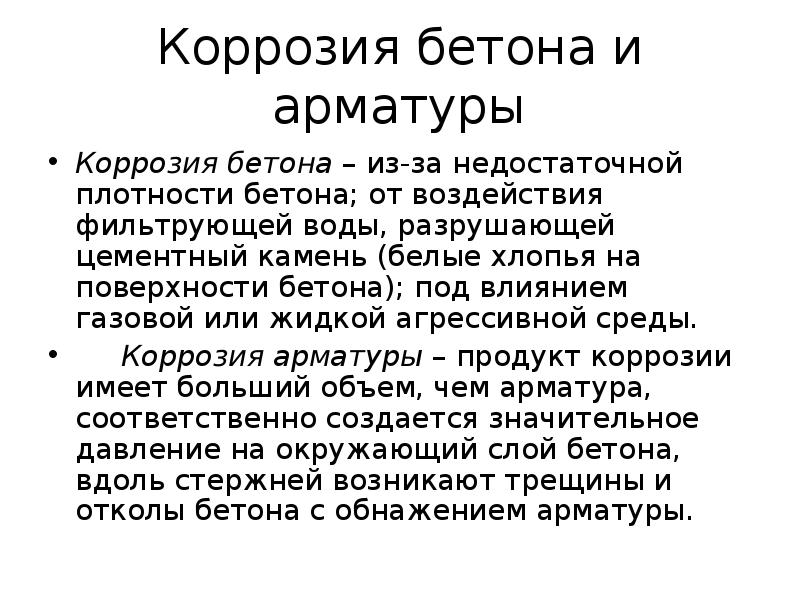

Коррозия бетона и арматуры Коррозия бетона – из-за недостаточной плотности бетона; от воздействия фильтрующей воды, разрушающей цементный камень (белые хлопья на поверхности бетона); под влиянием газовой или жидкой агрессивной среды. Коррозия арматуры – продукт коррозии имеет больший объем, чем арматура, соответственно создается значительное давление на окружающий слой бетона, вдоль стержней возникают трещины и отколы бетона с обнажением арматуры.
