Слайд 1

Описание слайда:

Введение в геофизику месторождений углеводородов Лекция 9

Слайд 2

Описание слайда:

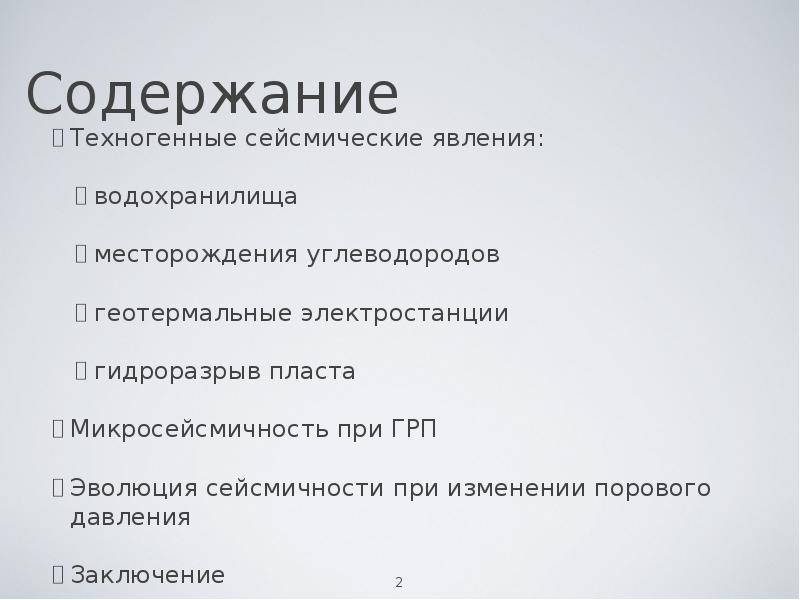

Содержание Техногенные сейсмические явления: водохранилища месторождения углеводородов геотермальные электростанции гидроразрыв пласта Микросейсмичность при ГРП Эволюция сейсмичности при изменении порового давления Заключение

Слайд 3

Описание слайда:

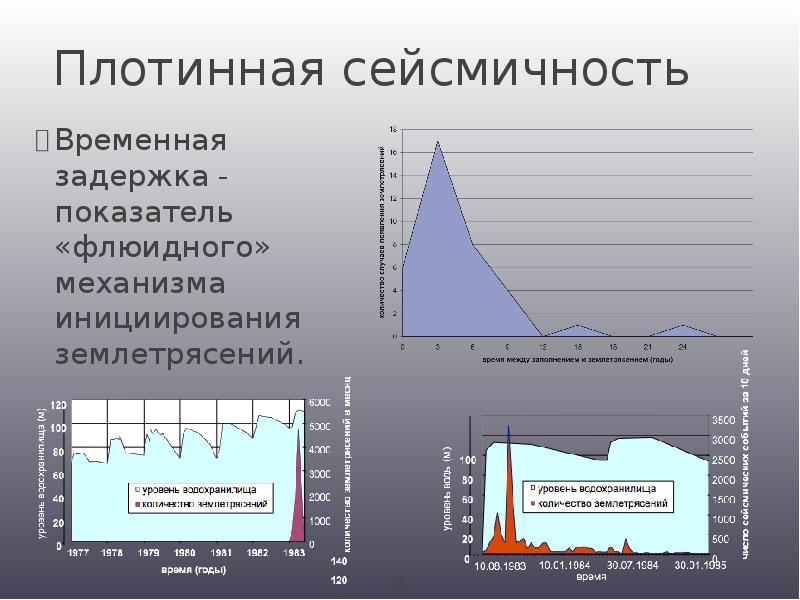

Плотинная сейсмичность Временная задержка - показатель «флюидного» механизма инициирования землетрясений.

Слайд 4

Описание слайда:

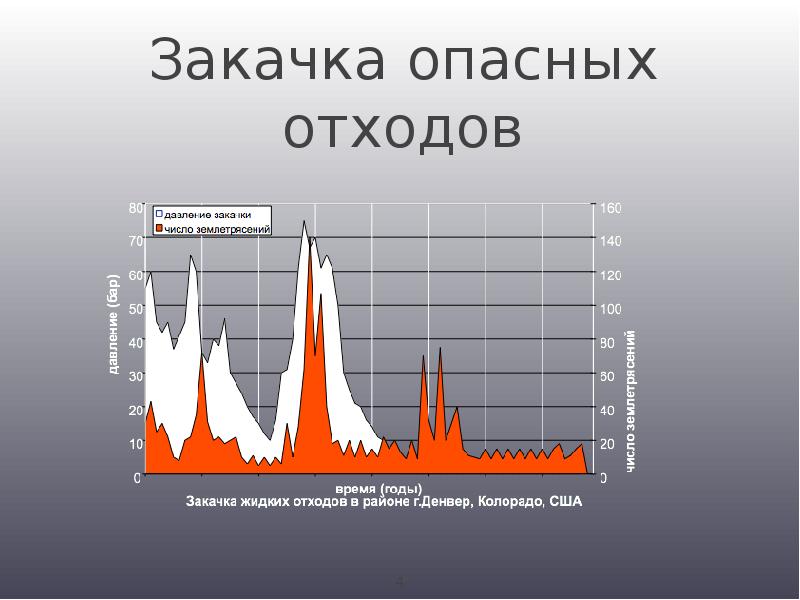

Закачка опасных отходов

Слайд 5

Описание слайда:

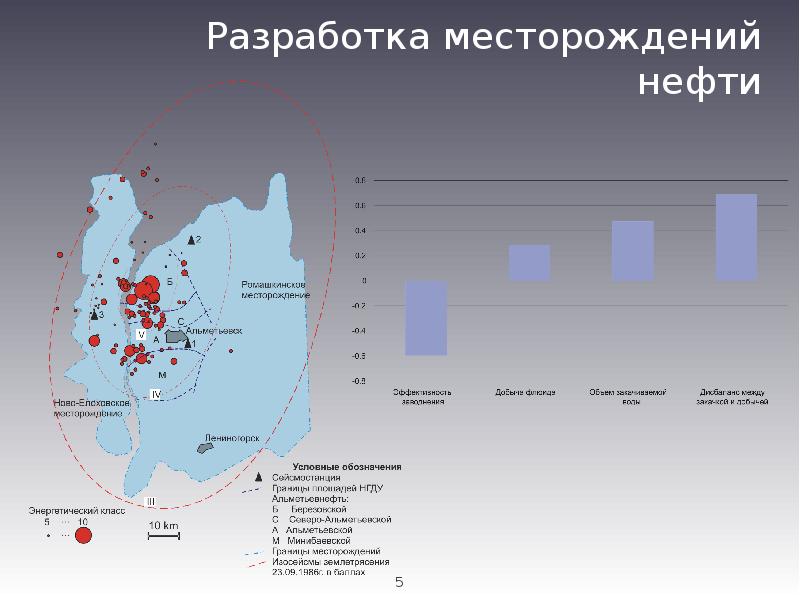

Разработка месторождений нефти

Слайд 6

Описание слайда:

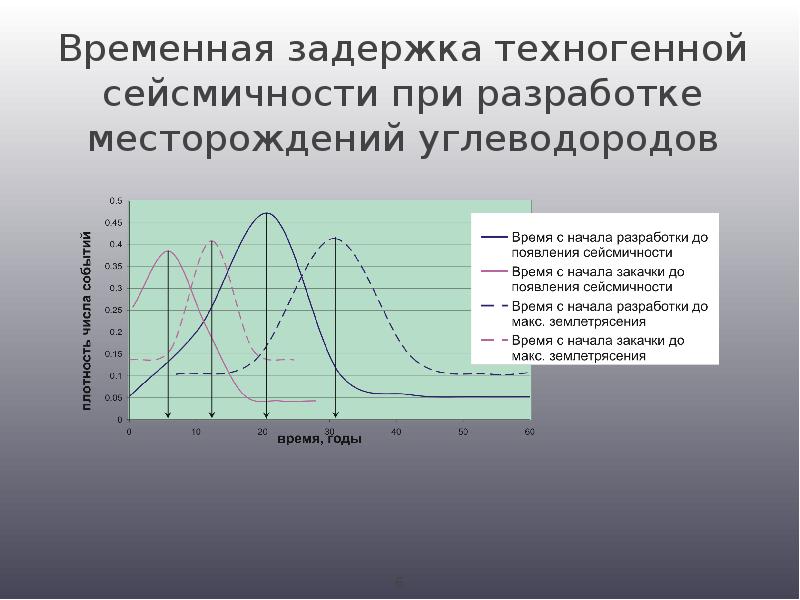

Временная задержка техногенной сейсмичности при разработке месторождений углеводородов

Слайд 7

Описание слайда:

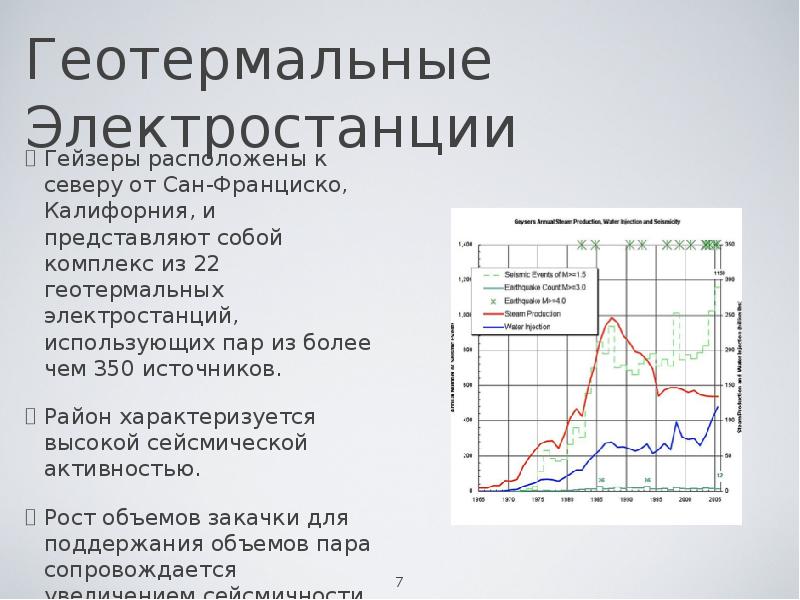

Геотермальные Электростанции Гейзеры расположены к северу от Сан-Франциско, Калифорния, и представляют собой комплекс из 22 геотермальных электростанций, использующих пар из более чем 350 источников. Район характеризуется высокой сейсмической активностью. Рост объемов закачки для поддержания объемов пара сопровождается увеличением сейсмичности

Слайд 8

Описание слайда:

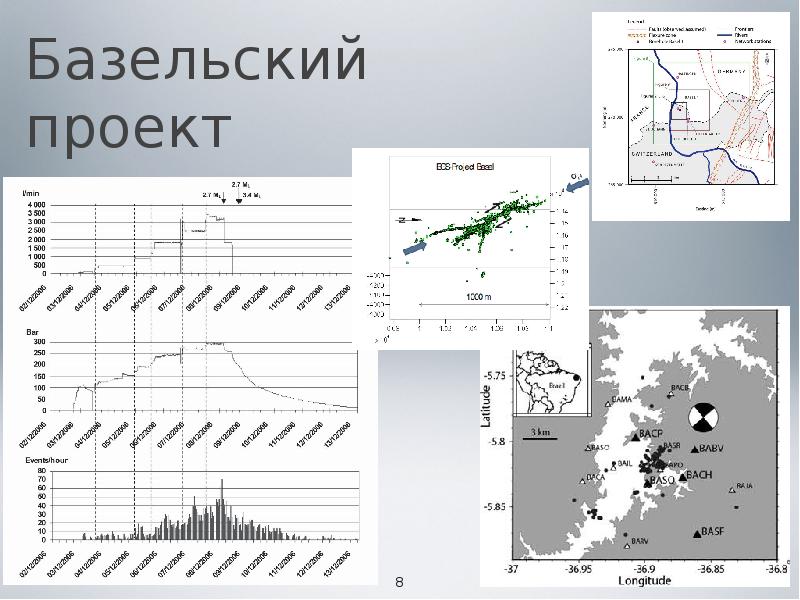

Базельский проект

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

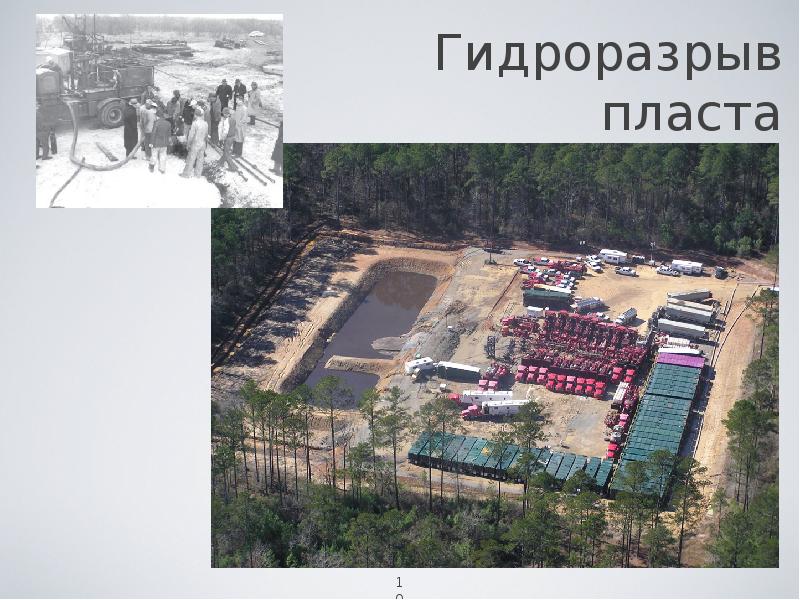

Гидроразрыв пласта

Слайд 11

Описание слайда:

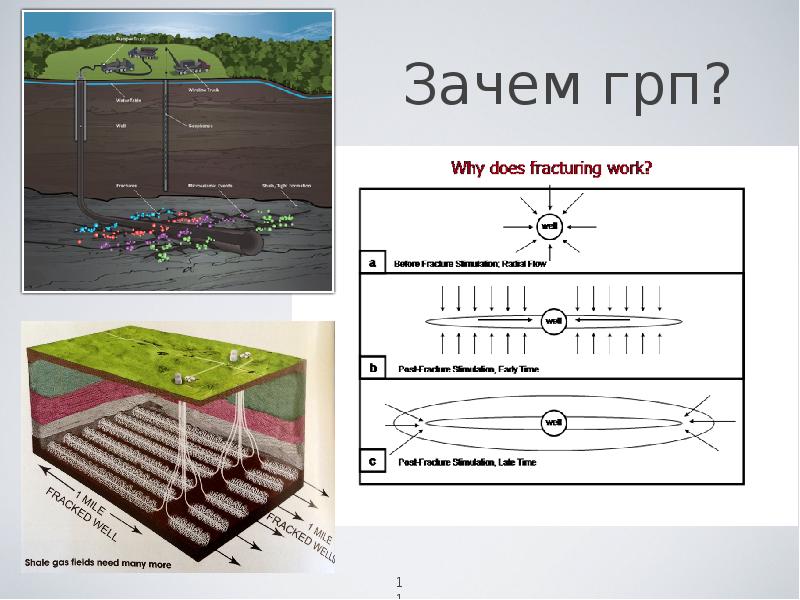

Зачем грп?

Слайд 12

Описание слайда:

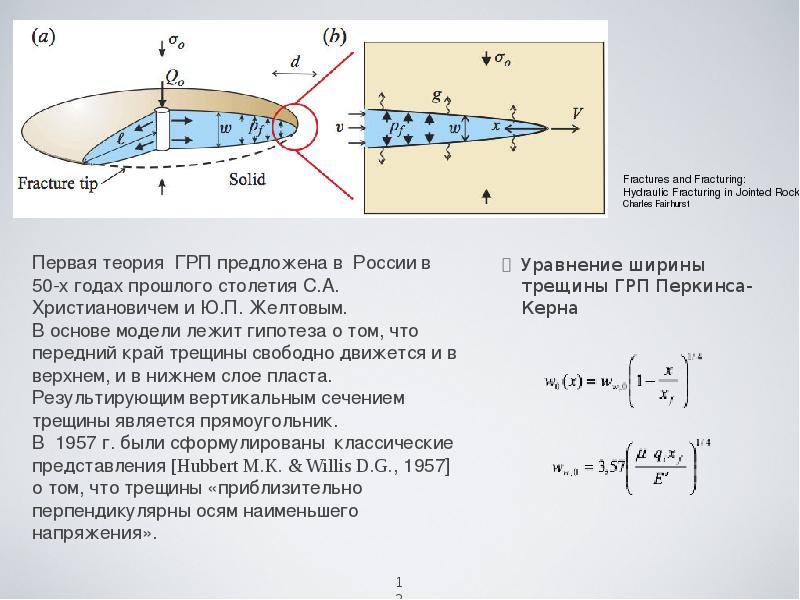

Уравнение ширины трещины ГРП Перкинса-Керна Уравнение ширины трещины ГРП Перкинса-Керна

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Реальные трещины ГРП часто далеки от простых моделей Реальные трещины ГРП часто далеки от простых моделей

Слайд 20

Описание слайда:

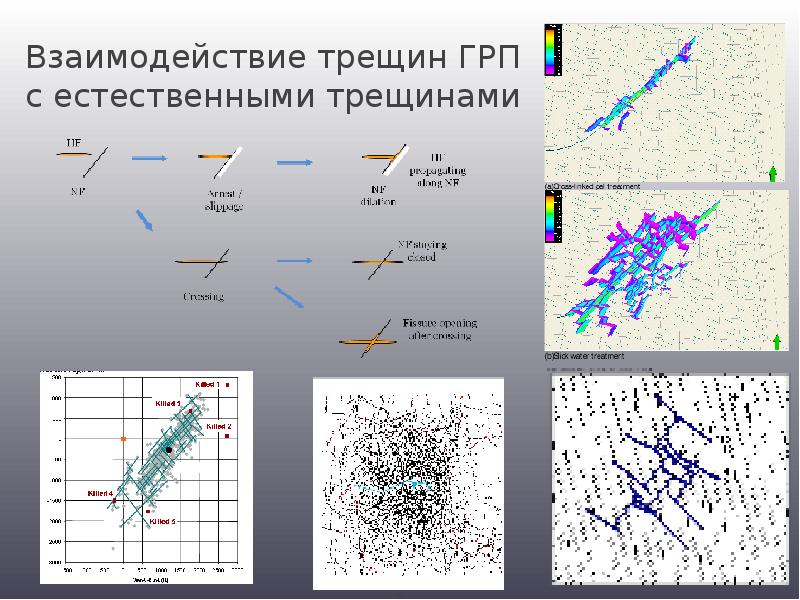

Взаимодействие трещин ГРП с естественными трещинами

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

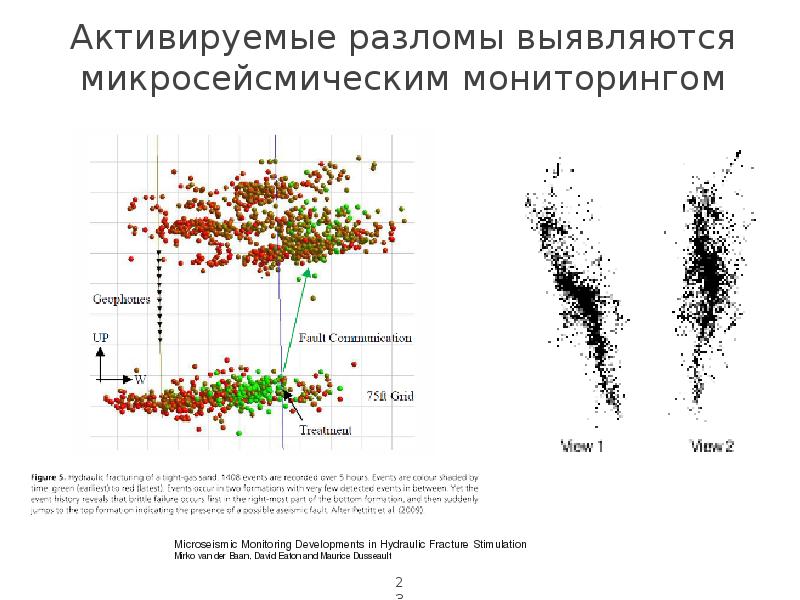

Активируемые разломы выявляются микросейсмическим мониторингом

Слайд 24

Описание слайда:

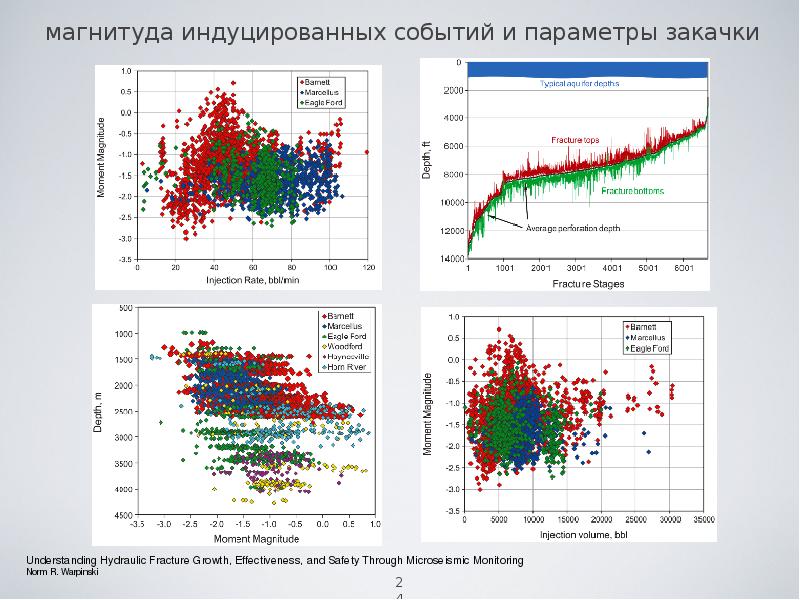

магнитуда индуцированных событий и параметры закачки

Слайд 25

Описание слайда:

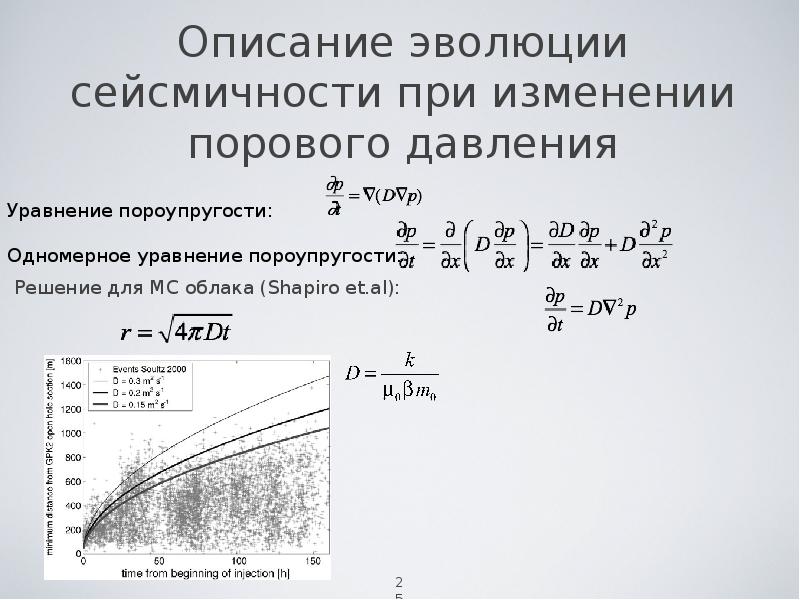

Описание эволюции сейсмичности при изменении порового давления

Слайд 26

Описание слайда:

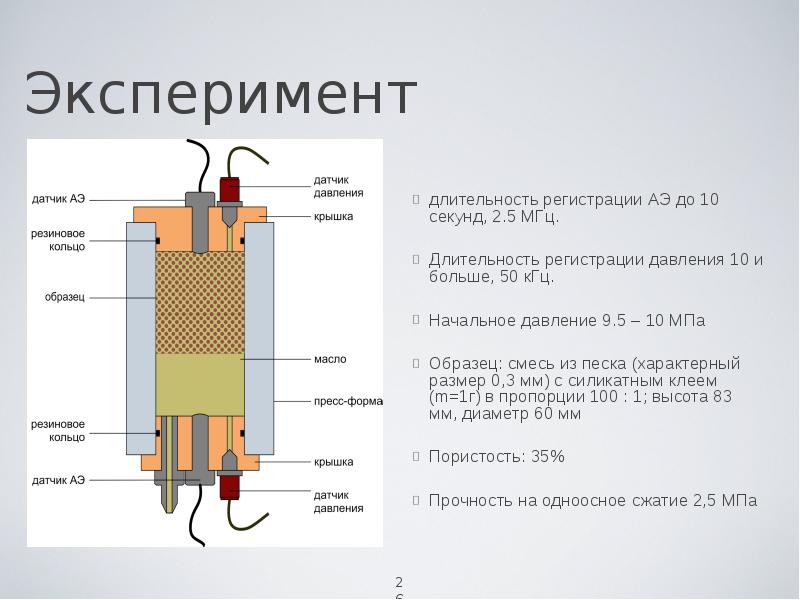

Эксперимент длительность регистрации АЭ до 10 секунд, 2.5 МГц. Длительность регистрации давления 10 и больше, 50 кГц. Начальное давление 9.5 – 10 МПа Образец: смесь из песка (характерный размер 0,3 мм) с силикатным клеем (m=1г) в пропорции 100 : 1; высота 83 мм, диаметр 60 мм Пористость: 35% Прочность на одноосное сжатие 2,5 МПа

Слайд 27

Описание слайда:

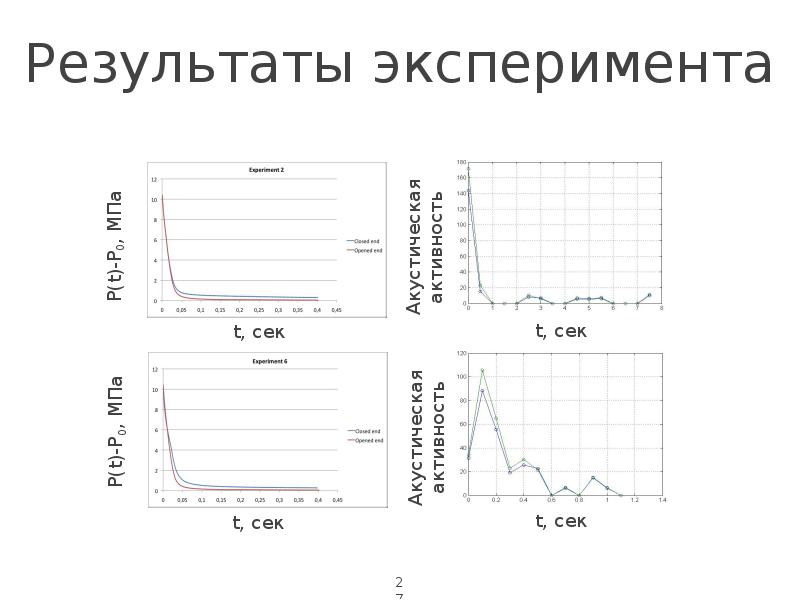

Результаты эксперимента

Слайд 28

Описание слайда:

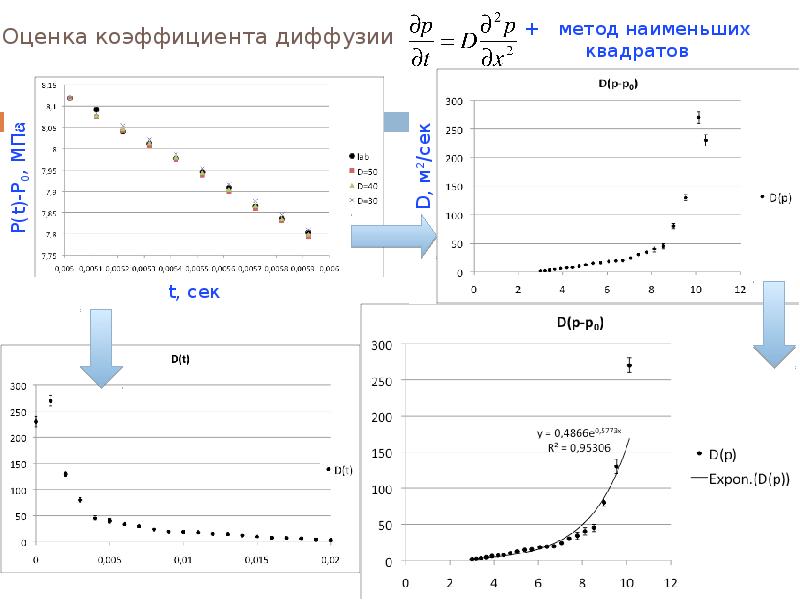

Оценка коэффициента диффузии

Слайд 29

Описание слайда:

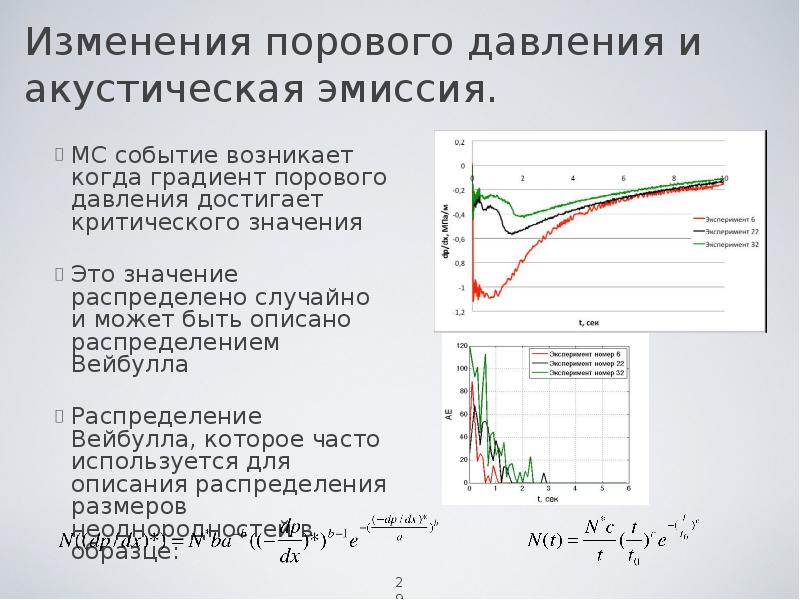

Изменения порового давления и акустическая эмиссия. МС событие возникает когда градиент порового давления достигает критического значения Это значение распределено случайно и может быть описано распределением Вейбулла Распределение Вейбулла, которое часто используется для описания распределения размеров неоднородностей в образце:

Слайд 30

Описание слайда:

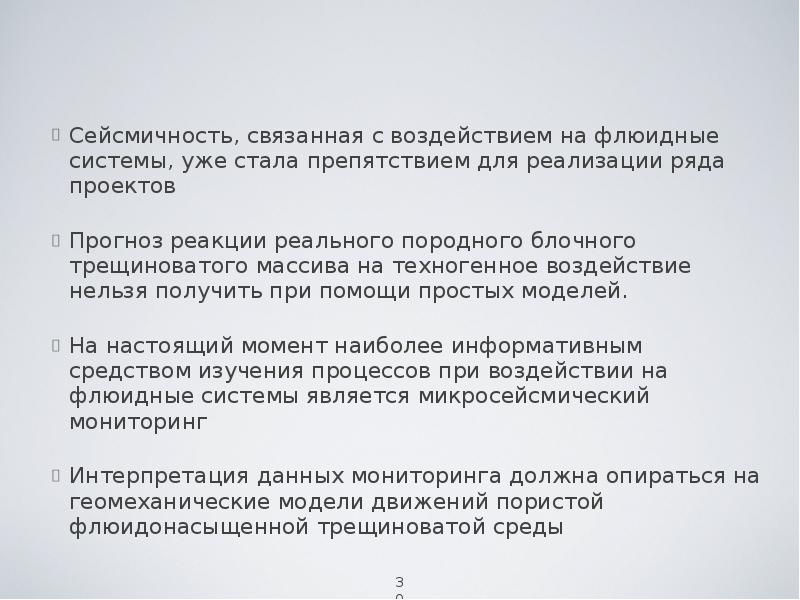

Сейсмичность, связанная с воздействием на флюидные системы, уже стала препятствием для реализации ряда проектов Сейсмичность, связанная с воздействием на флюидные системы, уже стала препятствием для реализации ряда проектов Прогноз реакции реального породного блочного трещиноватого массива на техногенное воздействие нельзя получить при помощи простых моделей. На настоящий момент наиболее информативным средством изучения процессов при воздействии на флюидные системы является микросейсмический мониторинг Интерпретация данных мониторинга должна опираться на геомеханические модели движений пористой флюидонасыщенной трещиноватой среды
