Слайд 1

Описание слайда:

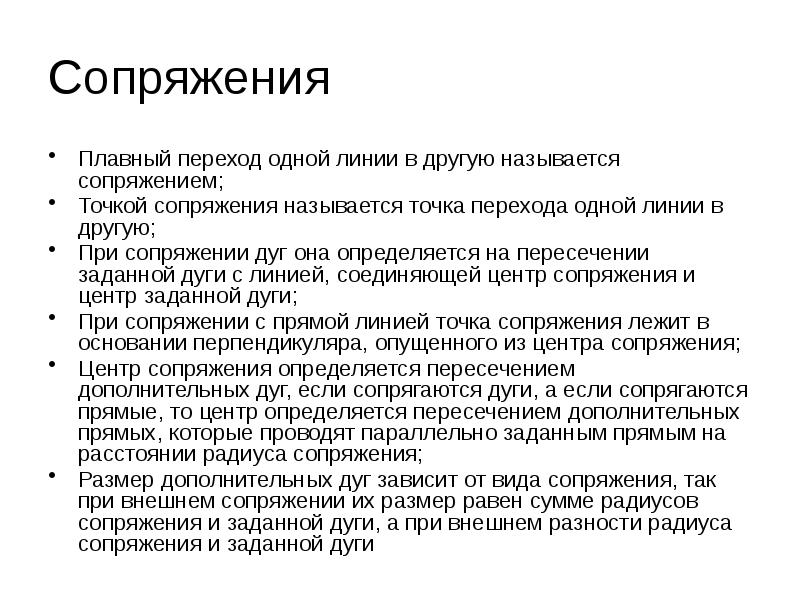

Сопряжения Плавный переход одной линии в другую называется сопряжением; Точкой сопряжения называется точка перехода одной линии в другую; При сопряжении дуг она определяется на пересечении заданной дуги с линией, соединяющей центр сопряжения и центр заданной дуги; При сопряжении с прямой линией точка сопряжения лежит в основании перпендикуляра, опущенного из центра сопряжения; Центр сопряжения определяется пересечением дополнительных дуг, если сопрягаются дуги, а если сопрягаются прямые, то центр определяется пересечением дополнительных прямых, которые проводят параллельно заданным прямым на расстоянии радиуса сопряжения; Размер дополнительных дуг зависит от вида сопряжения, так при внешнем сопряжении их размер равен сумме радиусов сопряжения и заданной дуги, а при внешнем разности радиуса сопряжения и заданной дуги

Слайд 2

Описание слайда:

Сопряжение углов Сопряжение прямого угла Из вершины угла проводят дугу заданного радиуса R Пересечение дуги со сторонами угла дает точки сопряжения N и M Из полученных точек проводят дуги радиусом R до их взаимного пересечения в точке О Точка О является центром дуги сопряжения Соединив центр сопряжения О с точками сопряжения М и N, можно сделать вывод: Точки сопряжения на прямой линии лежат в основании перпендикуляров опущенных из центра сопряжения

Слайд 3

Описание слайда:

Построение сопряжения острого угла дугой заданного радиуса Центр О определяется пересечением параллельных прямых, проведенных на расстоянии R от заданных сторон угла; Точки сопряжения М и N определяют построением перпендикуляров, опущенных из центра О к сторонам угла.

Слайд 4

Описание слайда:

Построение сопряжения тупого угла дугой заданного радиуса Центр О определяется пересечением параллельных прямых, проведенных на расстоянии R от заданных сторон угла; Точки сопряжения М и N определяют построением перпендикуляров, опущенных из центра О к сторонам угла.

Слайд 5

Описание слайда:

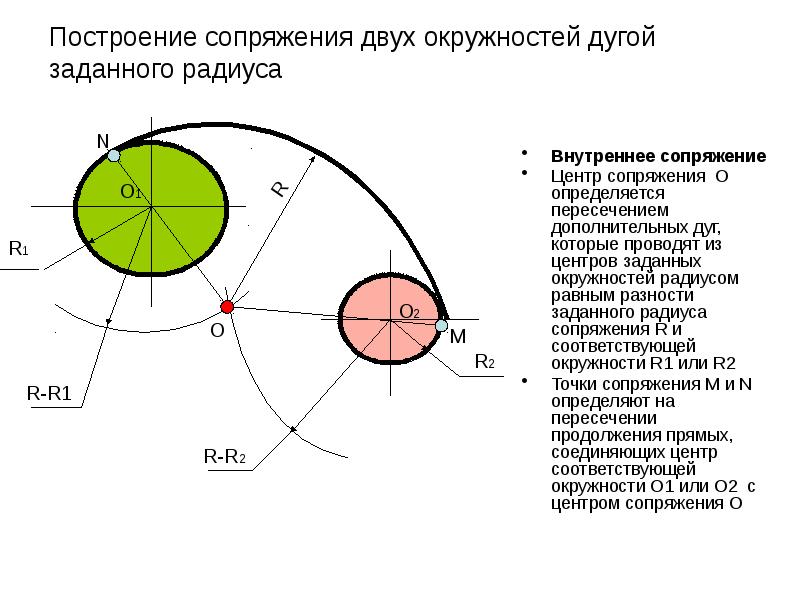

Построение сопряжения двух окружностей дугой заданного радиуса Внутреннее сопряжение Центр сопряжения О определяется пересечением дополнительных дуг, которые проводят из центров заданных окружностей радиусом равным разности заданного радиуса сопряжения R и соответствующей окружности R1 или R2 Точки сопряжения M и N определяют на пересечении продолжения прямых, соединяющих центр соответствующей окружности О1 или О2 с центром сопряжения О

Слайд 6

Описание слайда:

Построение сопряжения двух окружностей дугой заданного радиуса Внешнее сопряжение Центр сопряжения О определяется пересечением дополнительных дуг, которые проводят из центров заданных окружностей радиусом равным сумме заданного радиуса сопряжения R и соответствующей окружности R1 или R2 Точки сопряжения M и N определяют на пересечении прямых, соединяющих центр соответствующей окружности О1 или О2 с центром сопряжения О

Слайд 7

Описание слайда:

Построение касательных Из точки К как из середины отрезка ОА провести дугу КО до пересечения с окружностью. Полученная точка М есть точка касания отрезка АМ.
