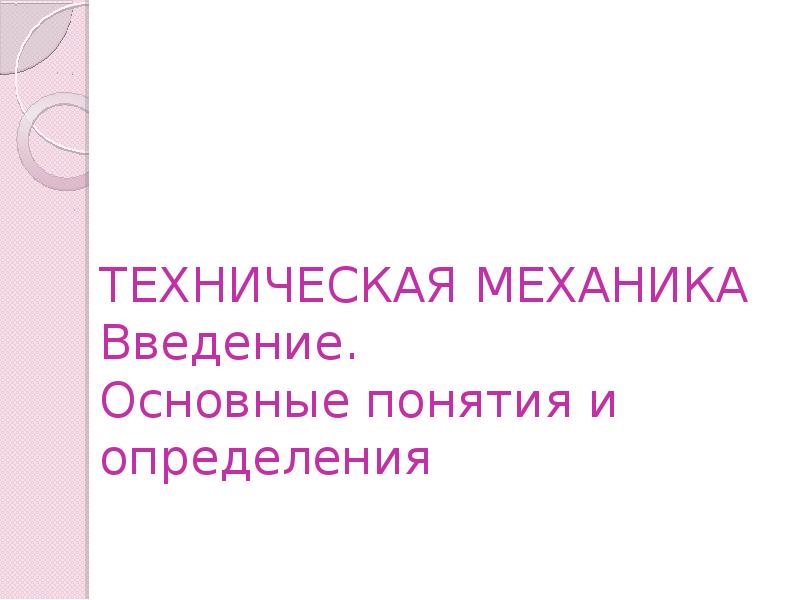

Слайд 1

Описание слайда:

ТЕХНИЧЕСКАЯ МЕХАНИКА Введение. Основные понятия и определения

Слайд 2

Описание слайда:

Содержание урока Введение. Абсолютное твердое тело. Материальная точка. Сила. Система сил. Эквивалентные системы сил. Равнодействующая сила. Аксиомы статики. Свободное и несвободное тело. Связи и их реакции.

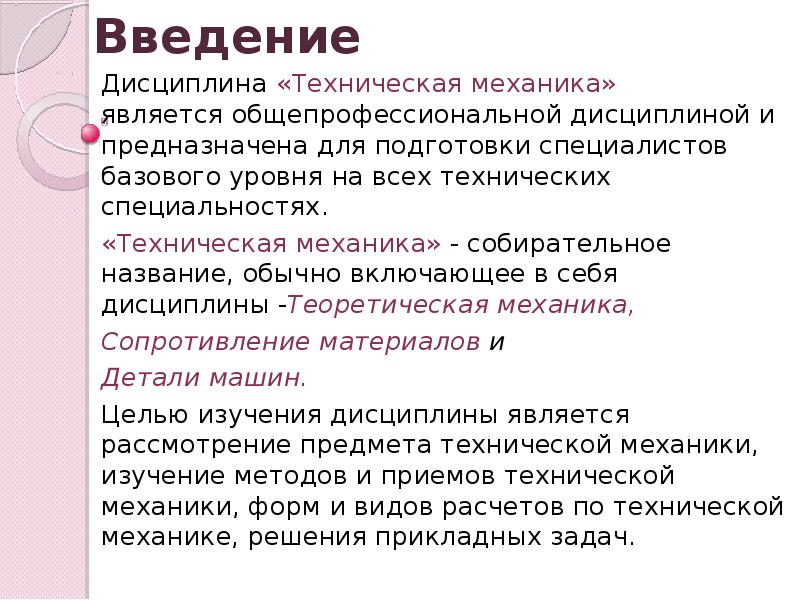

Слайд 3

Описание слайда:

Введение Дисциплина «Техническая механика» является общепрофессиональной дисциплиной и предназначена для подготовки специалистов базового уровня на всех технических специальностях. «Техническая механика» - собирательное название, обычно включающее в себя дисциплины -Теоретическая механика, Сопротивление материалов и Детали машин. Целью изучения дисциплины является рассмотрение предмета технической механики, изучение методов и приемов технической механики, форм и видов расчетов по технической механике, решения прикладных задач.

Слайд 4

Описание слайда:

В результате освоения дисциплины обучающийся должен уметь: определять напряжения в конструкционных элементах; определять передаточное отношение; проводить расчет и проектировать детали и сборочные единицы общего назначения; проводить сборочно-разборочные работы в соответствии с характером соединений деталей и сборочных единиц; производить расчеты на сжатие, срез и смятие; производить расчеты элементов конструкций на прочность, жесткость и устойчивость; собирать конструкции из деталей по чертежам и схемам; читать кинематические схемы.

Слайд 5

Описание слайда:

В результате освоения дисциплины обучающийся должен знать: виды движений и преобразующие движения механизмы; виды износа и деформаций деталей и узлов; виды передач, их устройство, назначение, преимущества и недостатки, условные обозначения на схемах; методику расчета конструкций на прочность, жесткость и устойчивость при различных видах деформации; методику расчета на сжатие, срез и смятие; назначение и классификацию подшипников; типы, назначение, устройство редукторов; трение, его виды, роль трения в технике; устройство и назначение инструментов и контрольно-измерительных приборов, используемых при техническом обслуживании и ремонте оборудования. овладеть профессиональными (ПК) и общими (ОК) компетенциями по специальности.

Слайд 6

Описание слайда:

ТЕОРЕТИЧЕСКАЯ МЕХАНИКА Теоретическая механика представляет собою часть механики, в которой изучаются общие законы движения и взаимодействия материальных тел, т.е. те законы, которые, например, справедливы и для движения Земли вокруг Солнца и для полета ракеты или артиллерийского снаряда и т. п. Под движением в механике мы понимаем механическое движение, т.е. происходящее с течением времени изменение взаимного положения материальных тел в пространстве. Разделы ТеорМех: Статика Кинематика Динамика

Слайд 7

Описание слайда:

Статика изучает равновесие твердого тела, нагруженного системой сил и находящегося в состоянии покоя. Кинематика изучает механическое движение без учета сил, вызвавших его. Если известно положение движущейся точки в каждый момент времени, то кинематика позволяет построить ее траекторию и определить такие кинематические параметры, как скорость или ускорение. Динамика исследует общий случай механического движения твердого тела с учетом причин, вызвавших его.

Слайд 8

Описание слайда:

Основные понятия статики Абсолютно твердое тело. В статике и вообще в теоретической механике все тела считаются абсолютно твердыми. То есть предполагается, что эти тела не деформируются, не изменяют свою форму и объем, какое бы действие на них не было оказано. Материальной точкой называется абсолютно твердое тело, размерами которого можно пренебречь. Исследованием движения нетвердых тел – упругих, пластичных, жидких, газообразных, занимаются другие науки (сопротивление материалов, теория упругости, гидродинамика и т.д.). Под равновесием понимается состояния покоя тела по отношению к другим материальным телам.

Слайд 9

Описание слайда:

Силой называется векторная величина, представляющая собой меру механического воздействия одного тела на другое. Сила - характеризуется: 1. точкой приложения; 2. величиной (модулем); 3. Направлением (линией действия). Модуль или численное значение силы в СИ измеряется в ньютонах (Н). Применяют также и более крупные единицы измерения: 1 кН-килоньютон, 1 МН-меганьютон. До сих пор иногда используют для измерения сил техническую систему (МКГСС), в которой в качестве единицы силы применяется килограмм-сила (кГс). Единицы силы в системах СИ и МКГСС связаны соотношением 1 кГс = 9,81 Н = 10 Н или 1 Н = 0,1 кГс.

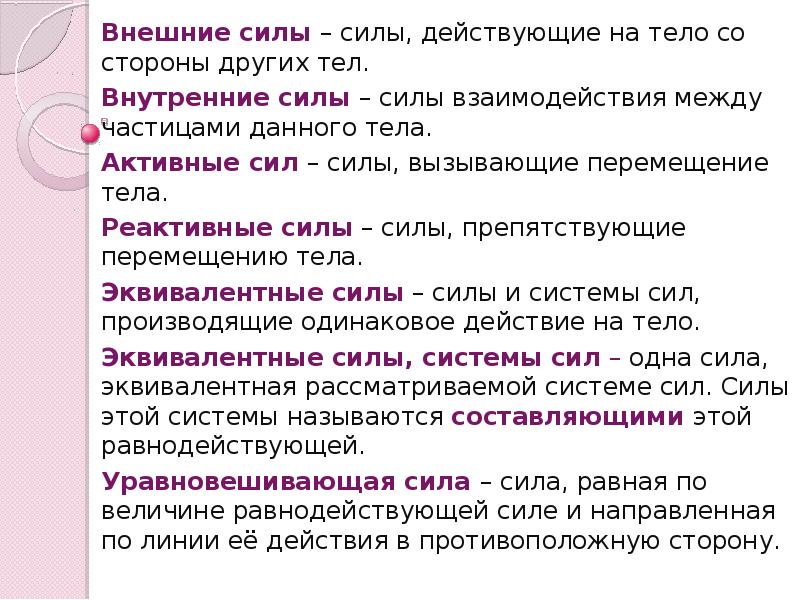

Слайд 10

Описание слайда:

Внешние силы – силы, действующие на тело со стороны других тел. Внутренние силы – силы взаимодействия между частицами данного тела. Активные сил – силы, вызывающие перемещение тела. Реактивные силы – силы, препятствующие перемещению тела. Эквивалентные силы – силы и системы сил, производящие одинаковое действие на тело. Эквивалентные силы, системы сил – одна сила, эквивалентная рассматриваемой системе сил. Силы этой системы называются составляющими этой равнодействующей. Уравновешивающая сила – сила, равная по величине равнодействующей силе и направленная по линии её действия в противоположную сторону.

Слайд 11

Описание слайда:

Система сил - совокупность сил, действующих на тело. Системы сил бывают плоские, пространственные; сходящиеся, параллельные, произвольные. Равновесие - такое состояние, когда тело находится в покое (V = 0) или движется равномерно (V = const) и прямолинейно, т.е. по инерции.

Слайд 12

Описание слайда:

Основные аксиомы статики. 1. аксиома: Аксиома о равновесии системы двух тел. Абсолютно твердое тело находится в равновесии под действием двух сил только когда эти силы равны по модулю, противоположно направлены и линии их действия совпадают.

Слайд 13

Описание слайда:

Основные аксиомы статики. 2 . Аксиома: Принцип присоединения и отбрасывания системы сил, эквивалентной нулю. Действие данной системы сил на тело не изменится, если приложить к телу или отнять от него уравновешенную систему сил.

Слайд 14

Описание слайда:

Основные аксиомы статики. 3 аксиома. Аксиома параллелограмма сил Две силы, приложенные к телу в одной точке, можно заменить одной равнодействующей силой F, равной по модулю и направленной по диагонали параллелограмма, построенного на заданных силах.

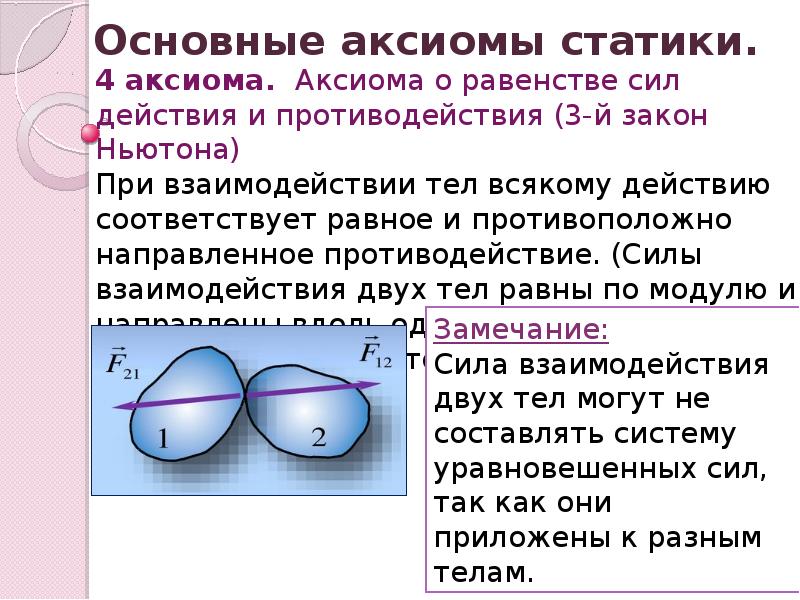

Слайд 15

Описание слайда:

Основные аксиомы статики. 4 аксиома. Аксиома о равенстве сил действия и противодействия (3-й закон Ньютона) При взаимодействии тел всякому действию соответствует равное и противоположно направленное противодействие. (Силы взаимодействия двух тел равны по модулю и направлены вдоль одной прямой в противоположные стороны.)

Слайд 16

Описание слайда:

Связи и их реакции Тела, движение в пространстве которых не ограничено, называются свободными. Тела, движение в пространстве которых ограничено другими телами, называются несвободными. Тела, препятствующие перемещению несвободных тел называются связями. Силы, с которыми тело действует на связь, называются активными. Они вызывают перемещение тела и обозначаются F,G. Силы, с которыми связь действует на тело называются реакциями связей и обозначаются R. Для определения реакций связи используется принцип освобождаемости от связей. Принцип освобождаемости от связей заключается в том, что тело мысленно освобождается от связей, действия связей заменяются реакциями.

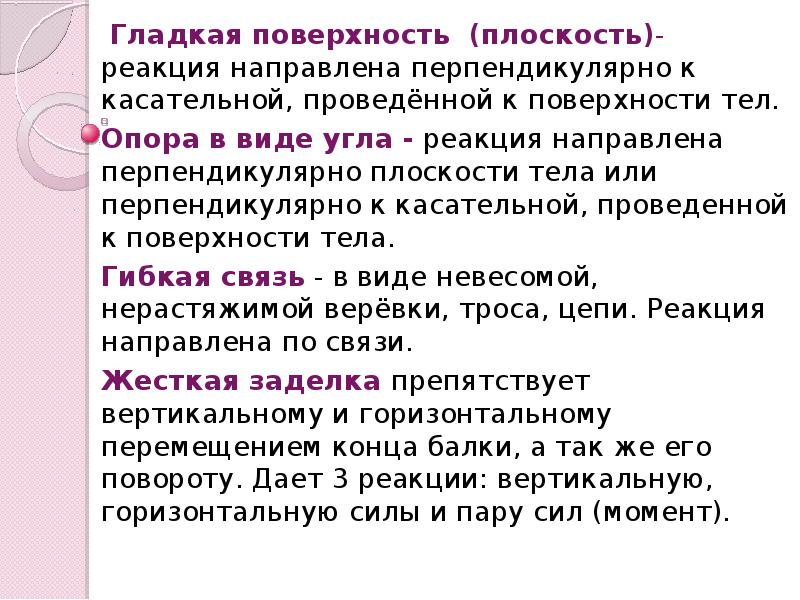

Слайд 17

Описание слайда:

Гладкая поверхность (плоскость)- реакция направлена перпендикулярно к касательной, проведённой к поверхности тел. Опора в виде угла - реакция направлена перпендикулярно плоскости тела или перпендикулярно к касательной, проведенной к поверхности тела. Гибкая связь - в виде невесомой, нерастяжимой верёвки, троса, цепи. Реакция направлена по связи. Жесткая заделка препятствует вертикальному и горизонтальному перемещением конца балки, а так же его повороту. Дает 3 реакции: вертикальную, горизонтальную силы и пару сил (момент).

Слайд 18

Описание слайда:

а, б - Гладкая поверхность (плоскость); а, б - Гладкая поверхность (плоскость); в, г - Опора в виде угла; д - Гибкая связь; е - Жесткая заделка

Слайд 19

Описание слайда:

Шарнирно неподвижная опора – препятствует вертикальному и горизонтальному перемещением конца балки, но не препятствует его свободному повороту. Дает 2 реакции: вертикальную и горизонтальную силу. (рис. а) Шарнирно-подвижная опора препятствует только вертикальному перемещению конца балки, но не горизонтальному, ни повороту. Такая опора при любой нагрузке дает одну реакцию. (рис. б)

Слайд 20

Описание слайда:

Жесткий стержень с шарнирным закреплением концов - реакции направлены по стержням: реакция растянутого стержня - от узла, сжатого – к узлу. При аналитическом решении задач бывает трудно определить направление реакций стержней. В этих случаях направление реакции выбирают произвольно. Если при решении задач реакции получились отрицательными, то в действительности они направлены в противоположную сторону.
