Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Средства индивидуальной защиты органов дыхания. Доклад-сообщение содержит 61 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция тема № 3: Средства индивидуальной защиты органов дыхания

Слайд 2

Описание слайда:

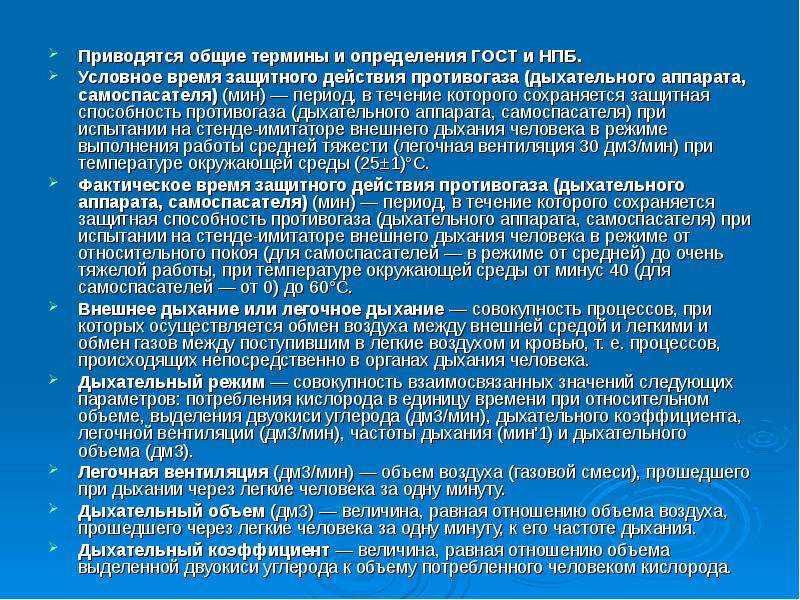

Приводятся общие термины и определения ГОСТ и НПБ. Приводятся общие термины и определения ГОСТ и НПБ. Условное время защитного действия противогаза (дыхательного аппарата, самоспасателя) (мин) — период, в течение которого сохраняется защитная способность противогаза (дыхательного аппарата, самоспасателя) при испытании на стенде-имитаторе внешнего дыхания человека в режиме выполнения работы средней тяжести (легочная вентиляция 30 дм3/мин) при температуре окружающей среды (25±1)°С. Фактическое время защитного действия противогаза (дыхательного аппарата, самоспасателя) (мин) — период, в течение которого сохраняется защитная способность противогаза (дыхательного аппарата, самоспасателя) при испытании на стенде-имитаторе внешнего дыхания человека в режиме от относительного покоя (для самоспасателей — в режиме от средней) до очень тяжелой работы, при температуре окружающей среды от минус 40 (для самоспасателей — от 0) до 60°С. Внешнее дыхание или легочное дыхание — совокупность процессов, при которых осуществляется обмен воздуха между внешней средой и легкими и обмен газов между поступившим в легкие воздухом и кровью, т. е. процессов, происходящих непосредственно в органах дыхания человека. Дыхательный режим — совокупность взаимосвязанных значений следующих параметров: потребления кислорода в единицу времени при относительном объеме, выделения двуокиси углерода (дм3/мин), дыхательного коэффициента, легочной вентиляции (дм3/мин), частоты дыхания (мин'1) и дыхательного объема (дм3). Легочная вентиляция (дм3/мин) — объем воздуха (газовой смеси), прошедшего при дыхании через легкие человека за одну минуту. Дыхательный объем (дм3) — величина, равная отношению объема воздуха, прошедшего через легкие человека за одну минуту, к его частоте дыхания. Дыхательный коэффициент — величина, равная отношению объема выделенной двуокиси углерода к объему потребленного человеком кислорода.

Слайд 3

Описание слайда:

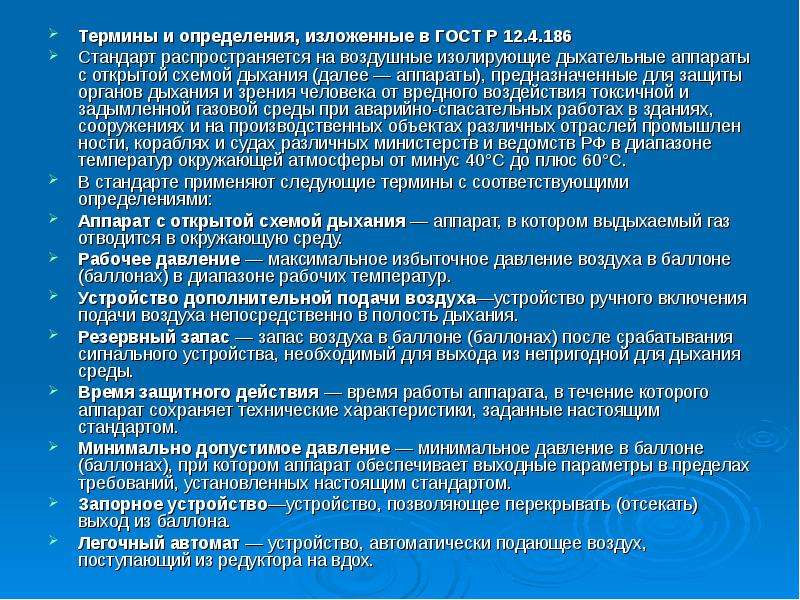

Термины и определения, изложенные в ГОСТ Р 12.4.186 Термины и определения, изложенные в ГОСТ Р 12.4.186 Стандарт распространяется на воздушные изолирующие дыхательные аппараты с открытой схемой дыхания (далее — аппараты), предназначенные для защиты органов дыхания и зрения человека от вредного воздействия токсичной и задымленной газовой среды при аварийно-спасательных работах в зданиях, сооружениях и на производственных объектах различных отраслей промышленности, кораблях и судах различных министерств и ведомств РФ в диапазоне температур окружающей атмосферы от минус 40°С до плюс 60°С. В стандарте применяют следующие термины с соответствующими определениями: Аппарат с открытой схемой дыхания — аппарат, в котором выдыхаемый газ отводится в окружающую среду. Рабочее давление — максимальное избыточное давление воздуха в баллоне (баллонах) в диапазоне рабочих температур. Устройство дополнительной подачи воздуха—устройство ручного включения подачи воздуха непосредственно в полость дыхания. Резервный запас — запас воздуха в баллоне (баллонах) после срабатывания сигнального устройства, необходимый для выхода из непригодной для дыхания среды. Время защитного действия — время работы аппарата, в течение которого аппарат сохраняет технические характеристики, заданные настоящим стандартом. Минимально допустимое давление — минимальное давление в баллоне (баллонах), при котором аппарат обеспечивает выходные параметры в пределах требований, установленных настоящим стандартом. Запорное устройство—устройство, позволяющее перекрывать (отсекать) выход из баллона. Легочный автомат — устройство, автоматически подающее воздух, поступающий из редуктора на вдох.

Слайд 4

Описание слайда:

Термины и определения, изложенные в НПБ 164 Термины и определения, изложенные в НПБ 164 Нормы распространяются на кислородные изолирующие противогазы (респираторы) для защиты органов дыхания и зрения пожарных (далее — противогазы) от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различного назначения. В НПБ используются следующие термины с соответствующими определениями. Кислородный изолирующий противогаз—регенеративный противогаз, в котором атмосфера создается за счет регенерации выдыхаемого воздуха путем поглощения из него двуокиси углерода и добавления кислорода из имеющегося в противогазе запаса, после чего регенерированный воздух поступает на вдох. Сигнальное устройство — приспособление, предназначенное для подачи сигнала газодымозащитнику о том, что вентиль баллона закрыт или израсходован основной запас кислорода в противогазе.

Слайд 5

Описание слайда:

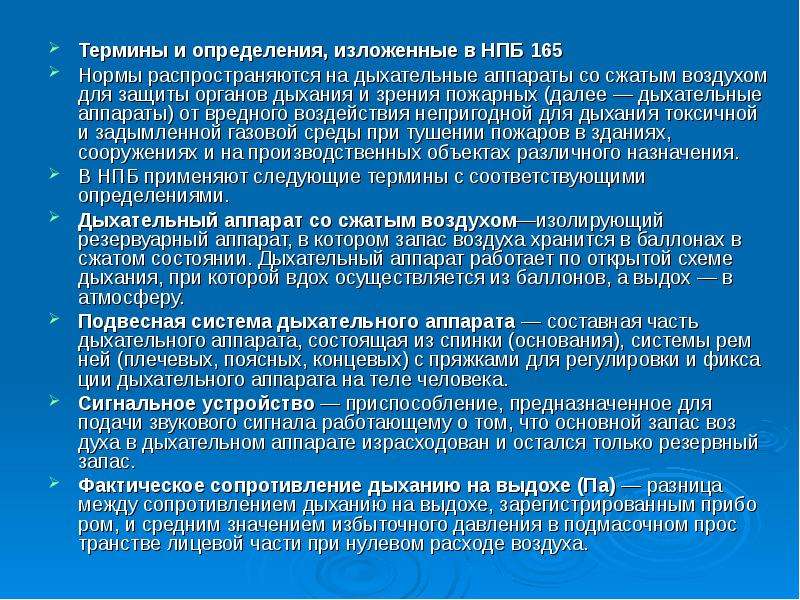

Термины и определения, изложенные в НПБ 165 Термины и определения, изложенные в НПБ 165 Нормы распространяются на дыхательные аппараты со сжатым воздухом для защиты органов дыхания и зрения пожарных (далее — дыхательные аппараты) от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различного назначения. В НПБ применяют следующие термины с соответствующими определениями. Дыхательный аппарат со сжатым воздухом—изолирующий резервуарный аппарат, в котором запас воздуха хранится в баллонах в сжатом состоянии. Дыхательный аппарат работает по открытой схеме дыхания, при которой вдох осуществляется из баллонов, а выдох — в атмосферу. Подвесная система дыхательного аппарата — составная часть дыхательного аппарата, состоящая из спинки (основания), системы ремней (плечевых, поясных, концевых) с пряжками для регулировки и фиксации дыхательного аппарата на теле человека. Сигнальное устройство — приспособление, предназначенное для подачи звукового сигнала работающему о том, что основной запас воздуха в дыхательном аппарате израсходован и остался только резервный запас. Фактическое сопротивление дыханию на выдохе (Па) — разница между сопротивлением дыханию на выдохе, зарегистрированным прибором, и средним значением избыточного давления в подмасочном пространстве лицевой части при нулевом расходе воздуха.

Слайд 6

Описание слайда:

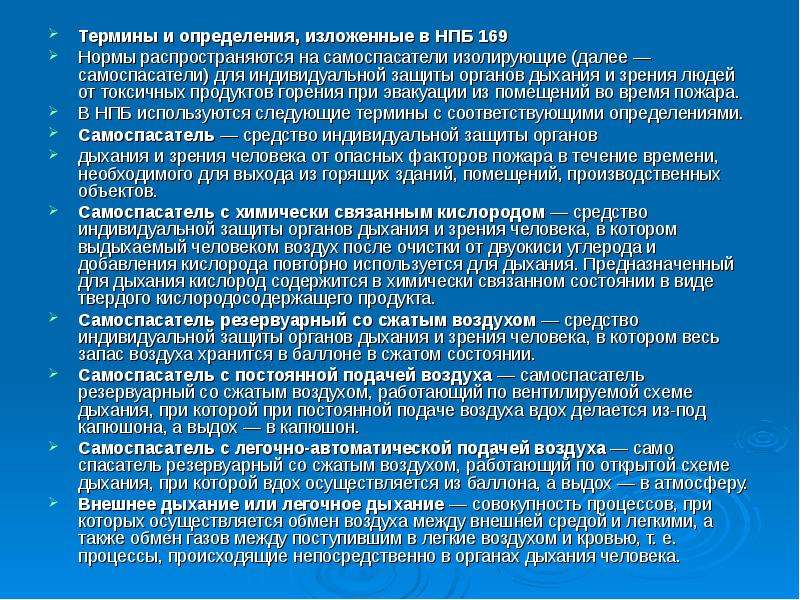

Термины и определения, изложенные в НПБ 169 Термины и определения, изложенные в НПБ 169 Нормы распространяются на самоспасатели изолирующие (далее — самоспасатели) для индивидуальной защиты органов дыхания и зрения людей от токсичных продуктов горения при эвакуации из помещений во время пожара. В НПБ используются следующие термины с соответствующими определениями. Самоспасатель — средство индивидуальной защиты органов дыхания и зрения человека от опасных факторов пожара в течение времени, необходимого для выхода из горящих зданий, помещений, производственных объектов. Самоспасатель с химически связанным кислородом — средство индивидуальной защиты органов дыхания и зрения человека, в котором выдыхаемый человеком воздух после очистки от двуокиси углерода и добавления кислорода повторно используется для дыхания. Предназначенный для дыхания кислород содержится в химически связанном состоянии в виде твердого кислородосодержащего продукта. Самоспасатель резервуарный со сжатым воздухом — средство индивидуальной защиты органов дыхания и зрения человека, в котором весь запас воздуха хранится в баллоне в сжатом состоянии. Самоспасатель с постоянной подачей воздуха — самоспасатель резервуарный со сжатым воздухом, работающий по вентилируемой схеме дыхания, при которой при постоянной подаче воздуха вдох делается из-под капюшона, а выдох — в капюшон. Самоспасатель с легочно-автоматической подачей воздуха — самоспасатель резервуарный со сжатым воздухом, работающий по открытой схеме дыхания, при которой вдох осуществляется из баллона, а выдох — в атмосферу. Внешнее дыхание или легочное дыхание — совокупность процессов, при которых осуществляется обмен воздуха между внешней средой и легкими, а также обмен газов между поступившим в легкие воздухом и кровью, т. е. процессы, происходящие непосредственно в органах дыхания человека.

Слайд 7

Описание слайда:

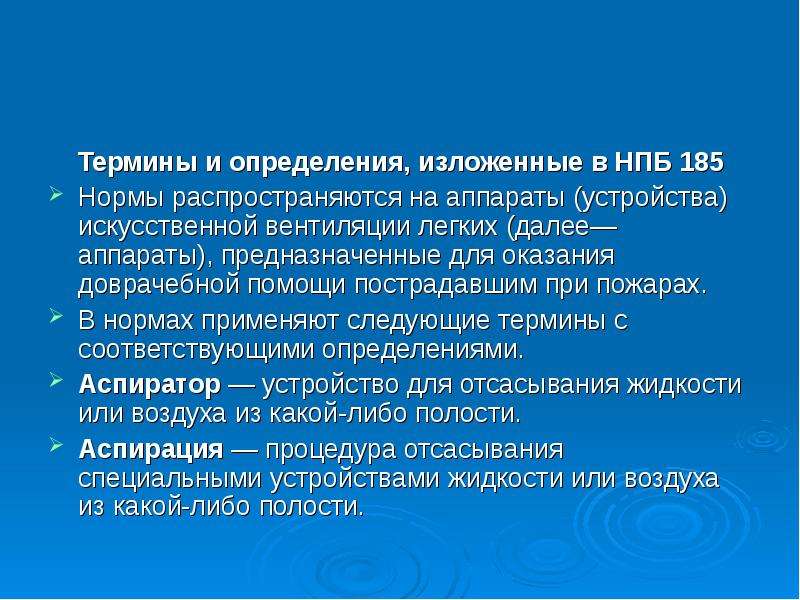

Термины и определения, изложенные в НПБ 185 Термины и определения, изложенные в НПБ 185 Нормы распространяются на аппараты (устройства) искусственной вентиляции легких (далее—аппараты), предназначенные для оказания доврачебной помощи пострадавшим при пожарах. В нормах применяют следующие термины с соответствующими определениями. Аспиратор — устройство для отсасывания жидкости или воздуха из какой-либо полости. Аспирация — процедура отсасывания специальными устройствами жидкости или воздуха из какой-либо полости.

Слайд 8

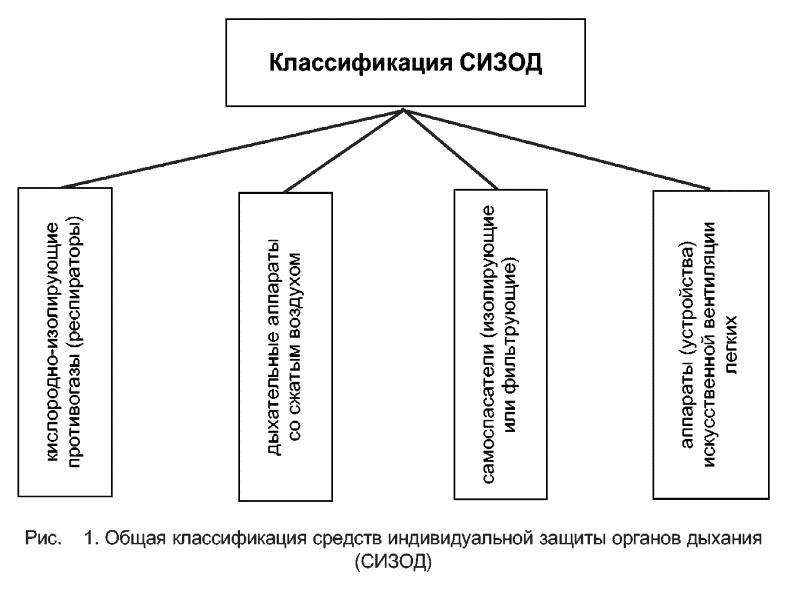

Описание слайда:

Слайд 9

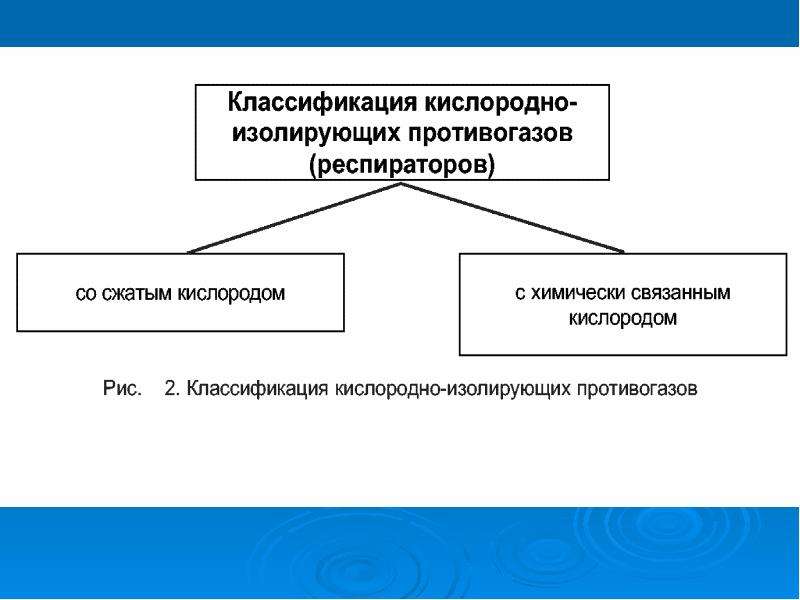

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

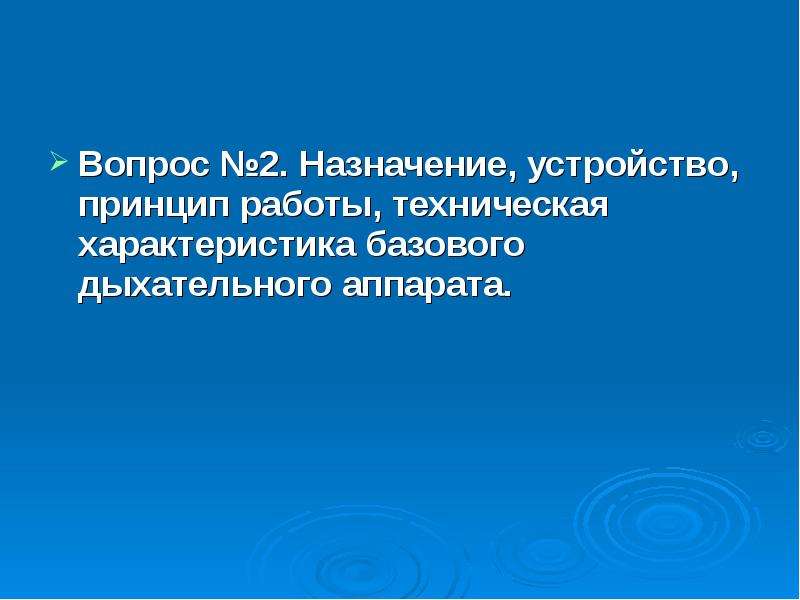

Вопрос №2. Назначение, устройство, принцип работы, техническая характеристика базового дыхательного аппарата. Вопрос №2. Назначение, устройство, принцип работы, техническая характеристика базового дыхательного аппарата.

Слайд 13

Описание слайда:

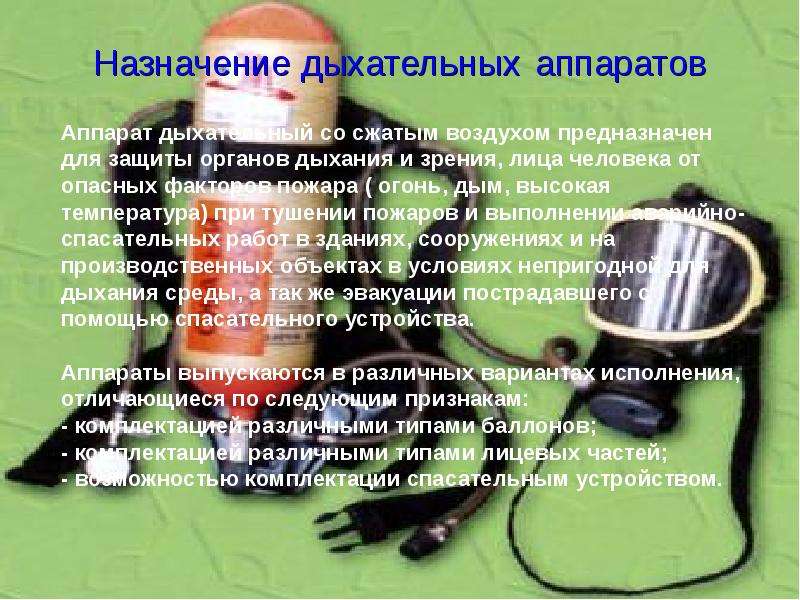

Назначение дыхательных аппаратов

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

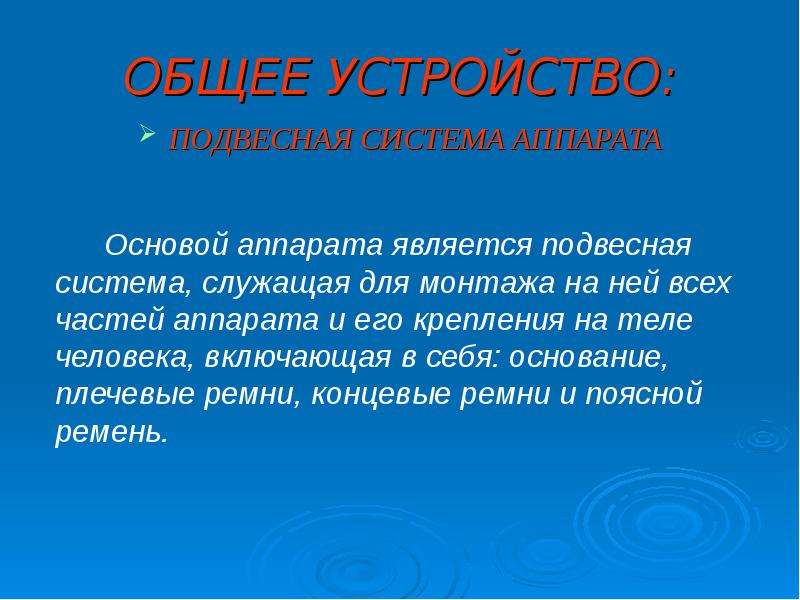

ОБЩЕЕ УСТРОЙСТВО: ПОДВЕСНАЯ СИСТЕМА АППАРАТА

Слайд 16

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: ПОДВЕСНАЯ СИСТЕМА АППАРАТА

Слайд 17

Описание слайда:

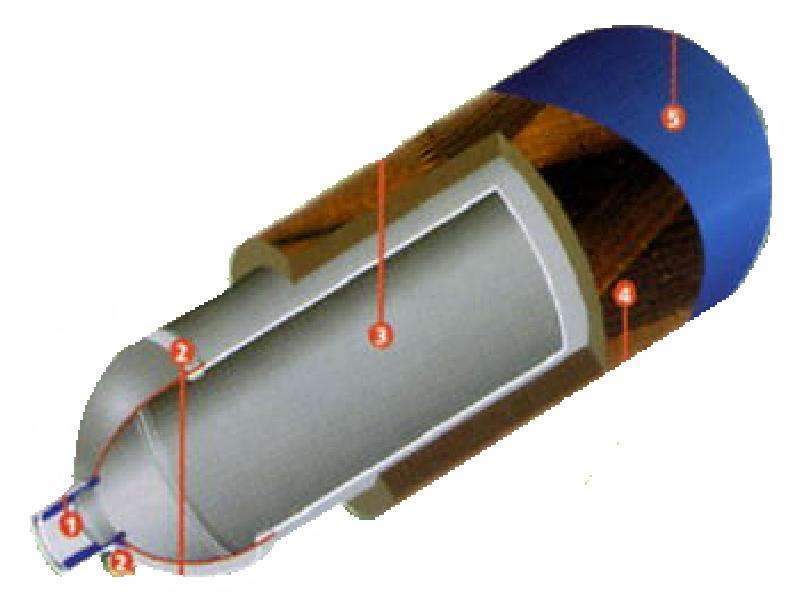

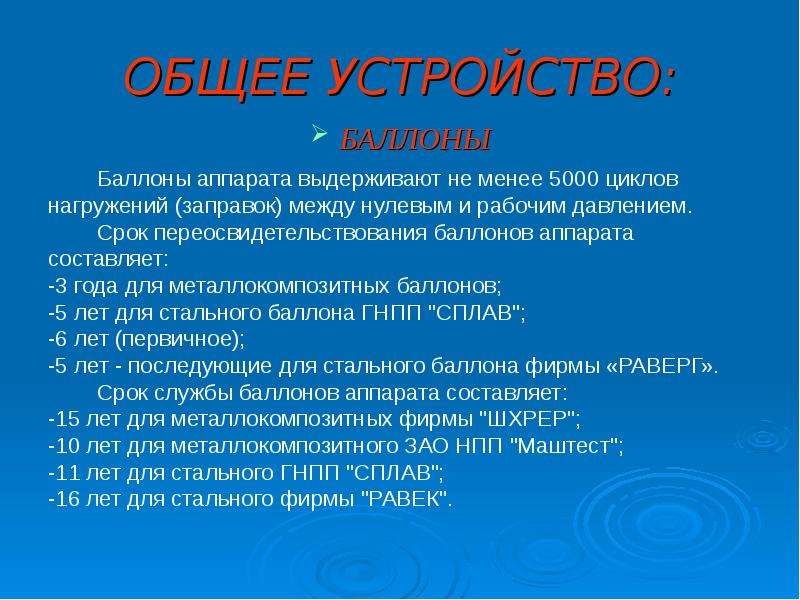

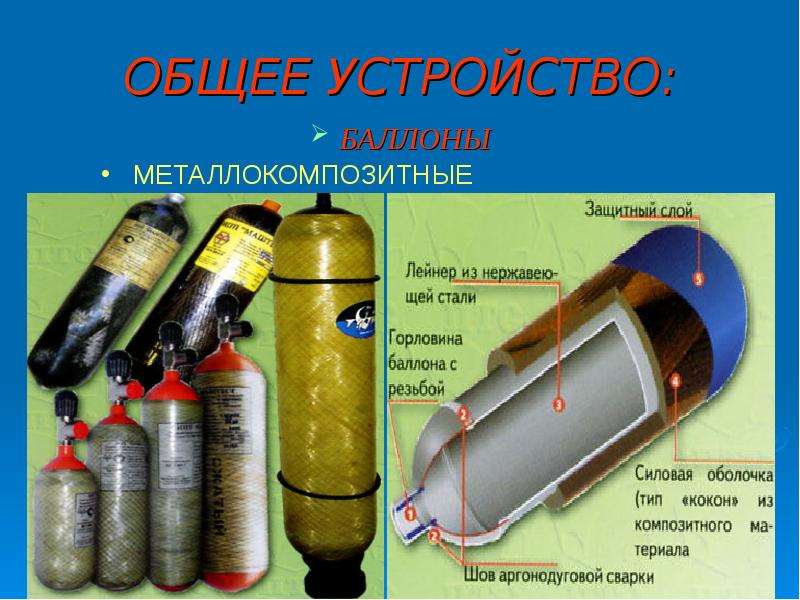

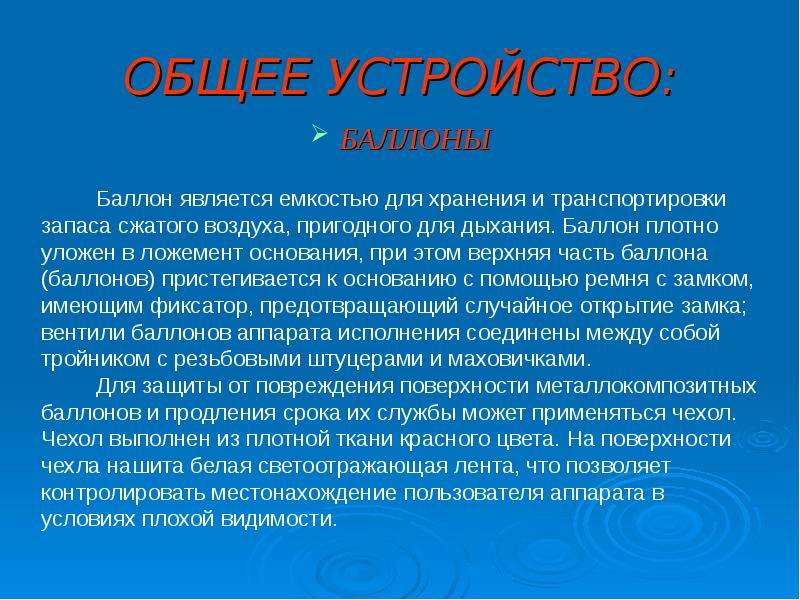

ОБЩЕЕ УСТРОЙСТВО: БАЛЛОНЫ

Слайд 18

Описание слайда:

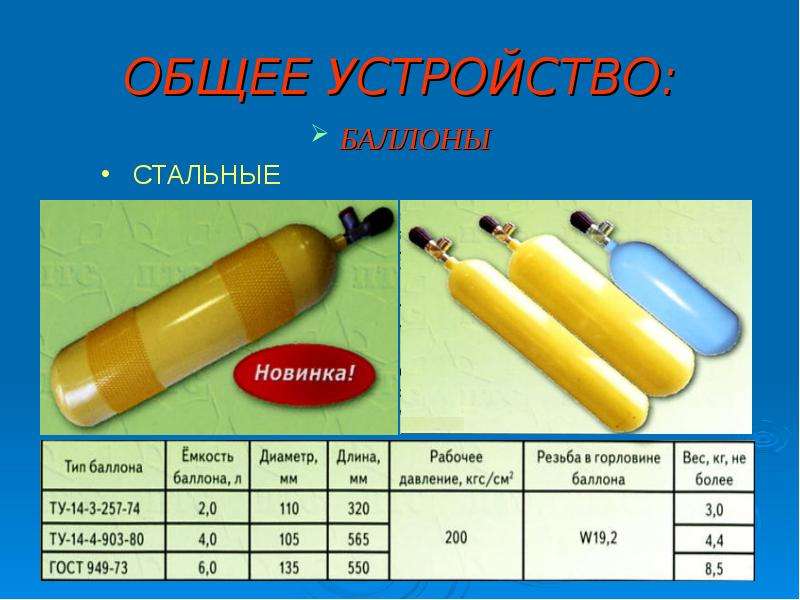

ОБЩЕЕ УСТРОЙСТВО: БАЛЛОНЫ

Слайд 19

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: БАЛЛОНЫ

Слайд 20

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: БАЛЛОНЫ

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

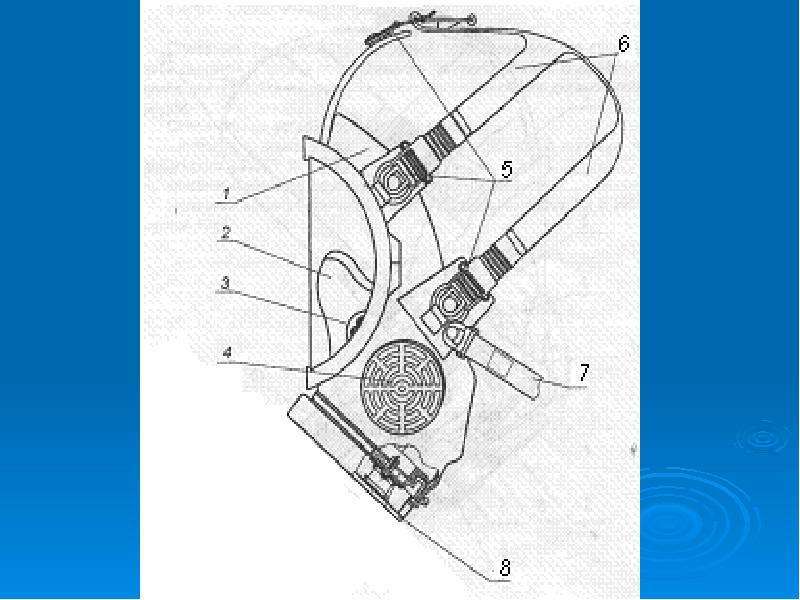

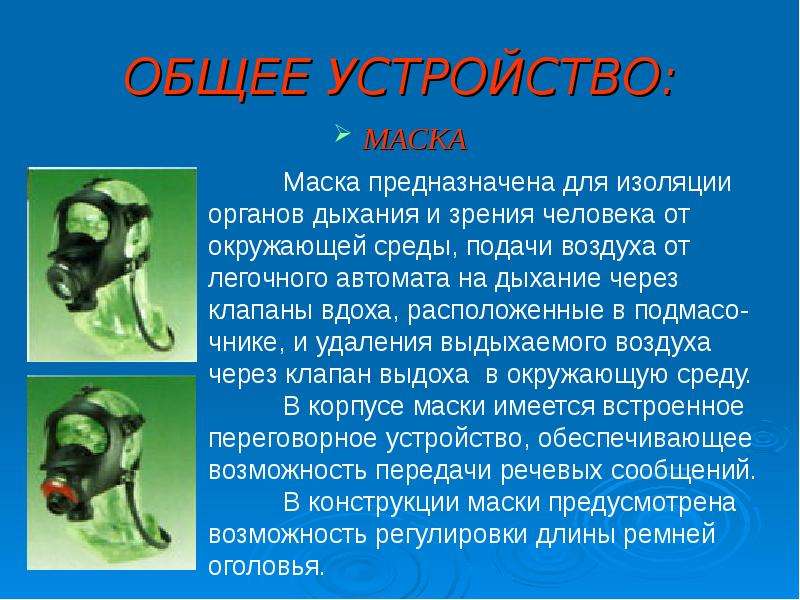

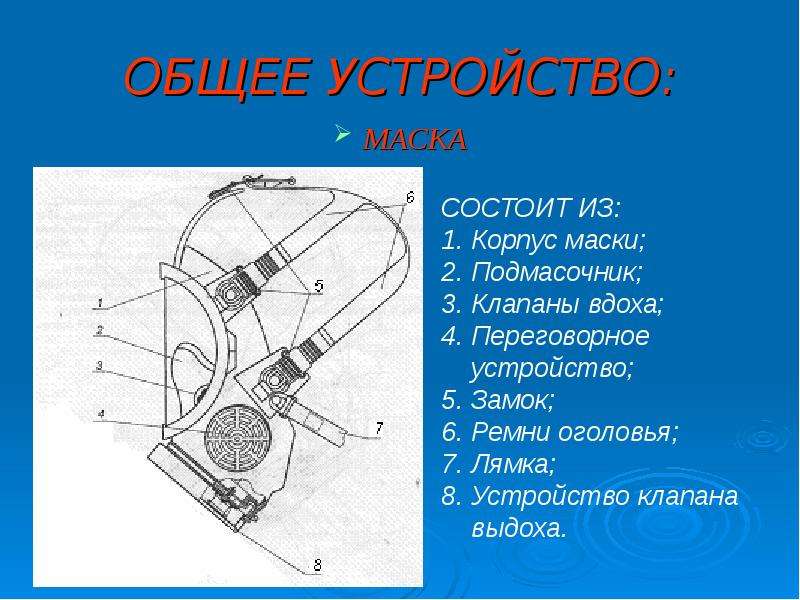

ОБЩЕЕ УСТРОЙСТВО: МАСКА

Слайд 23

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: МАСКА

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

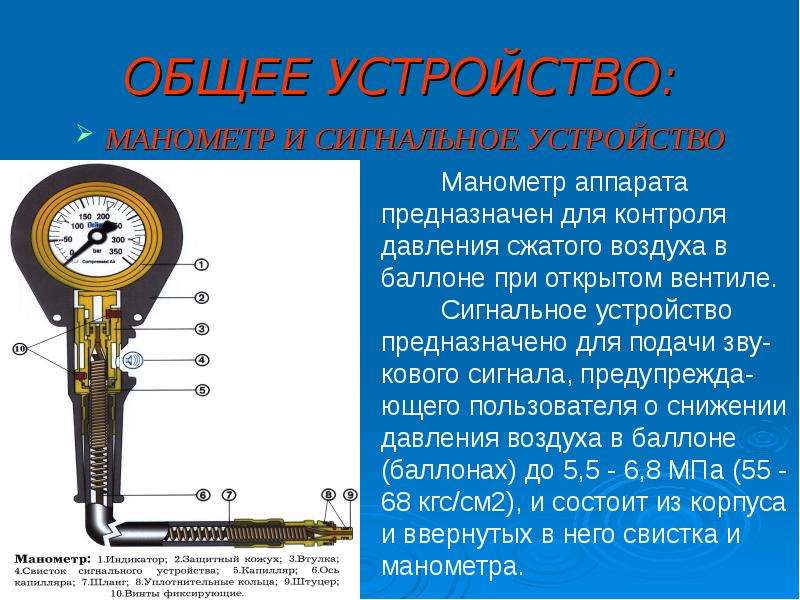

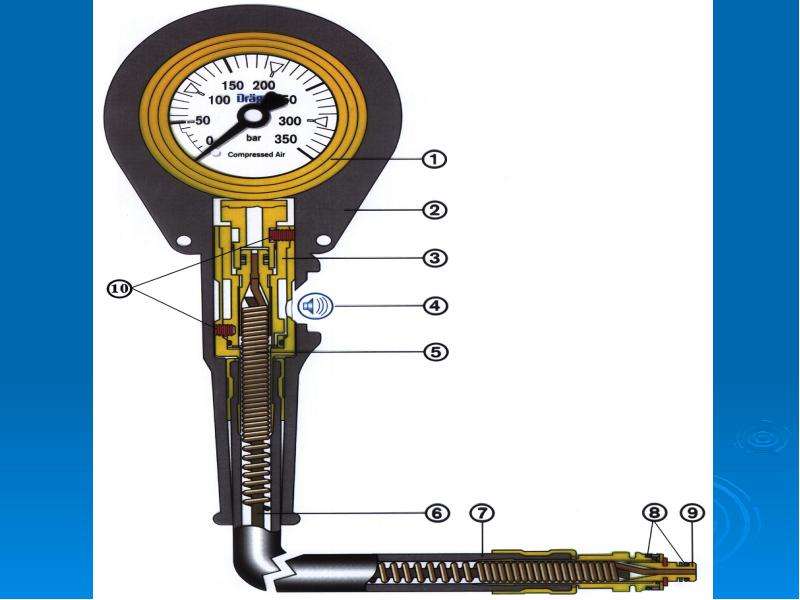

ОБЩЕЕ УСТРОЙСТВО: МАНОМЕТР И СИГНАЛЬНОЕ УСТРОЙСТВО

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

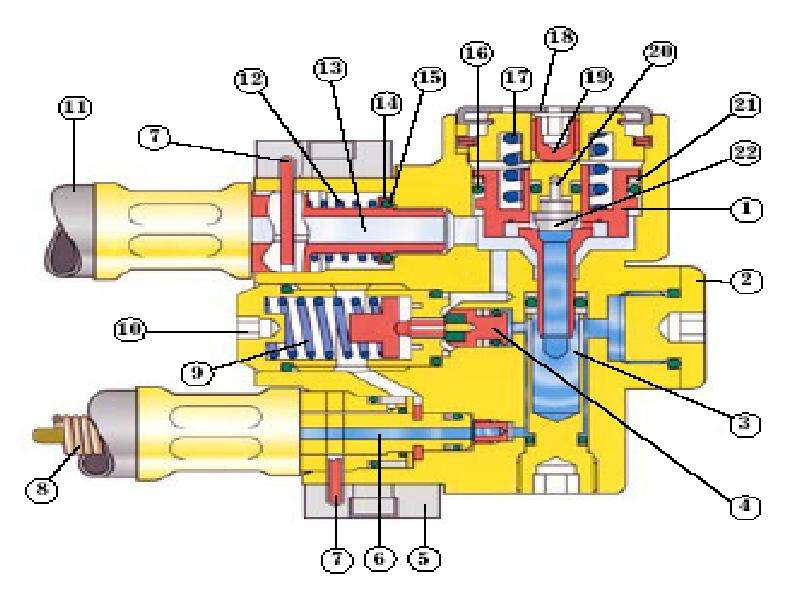

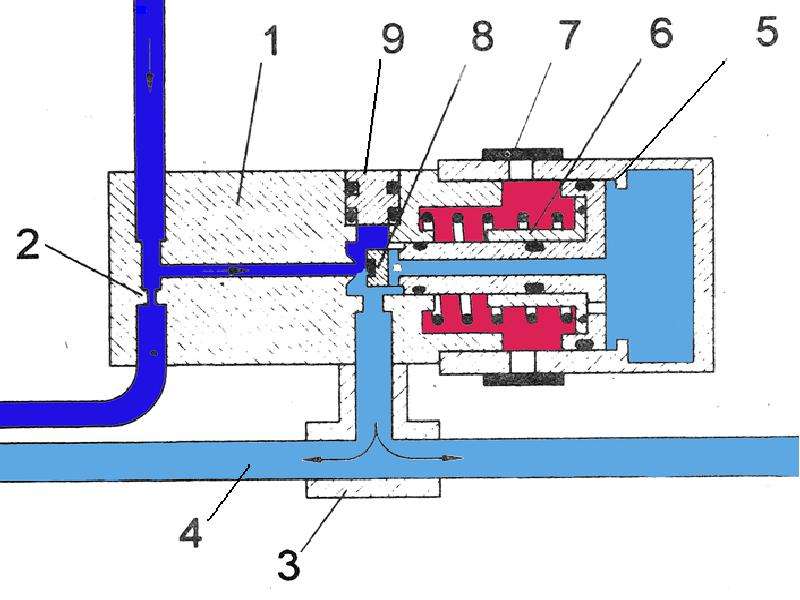

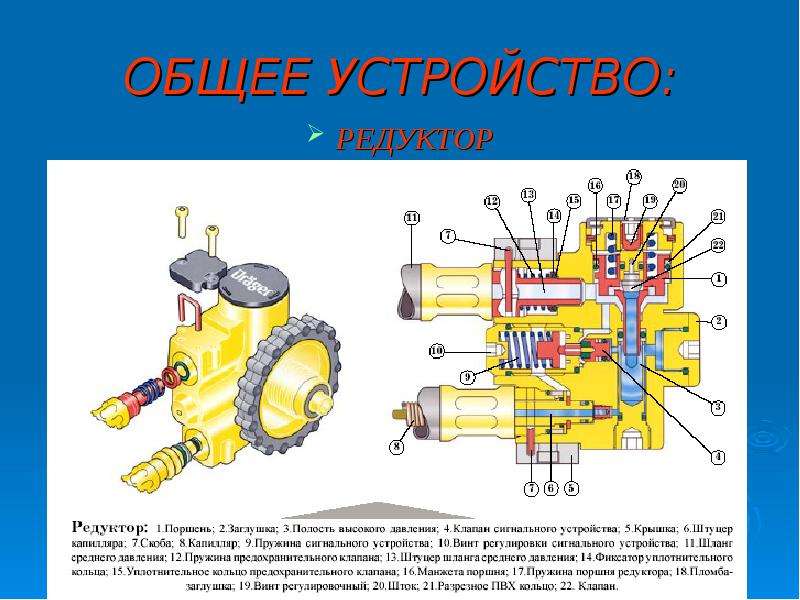

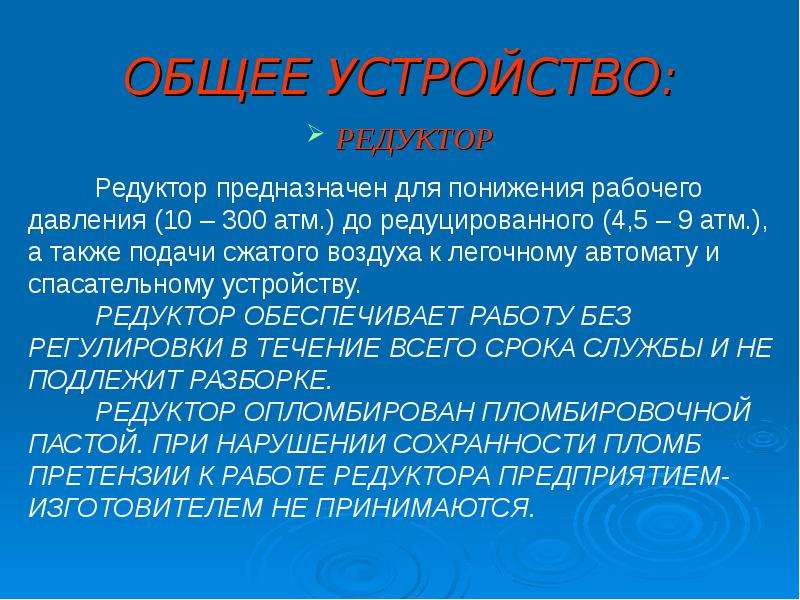

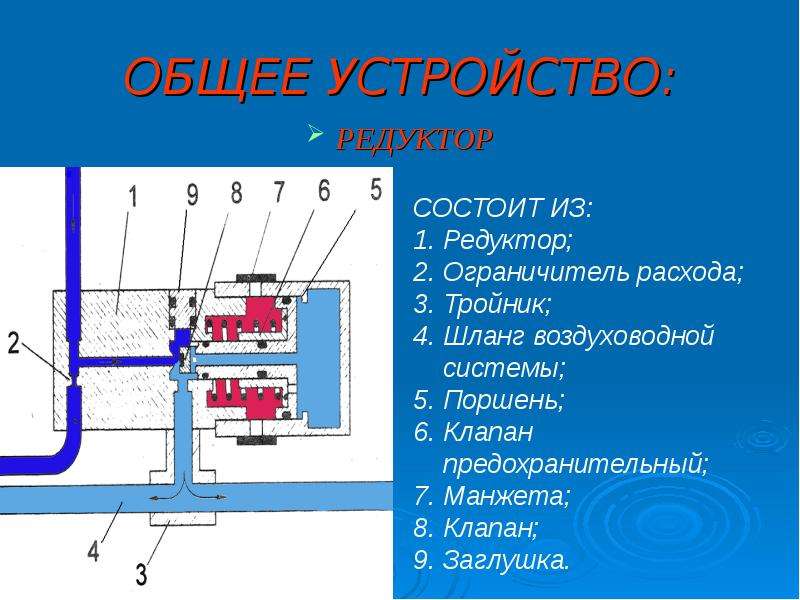

ОБЩЕЕ УСТРОЙСТВО: РЕДУКТОР

Слайд 28

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: РЕДУКТОР

Слайд 29

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: РЕДУКТОР

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

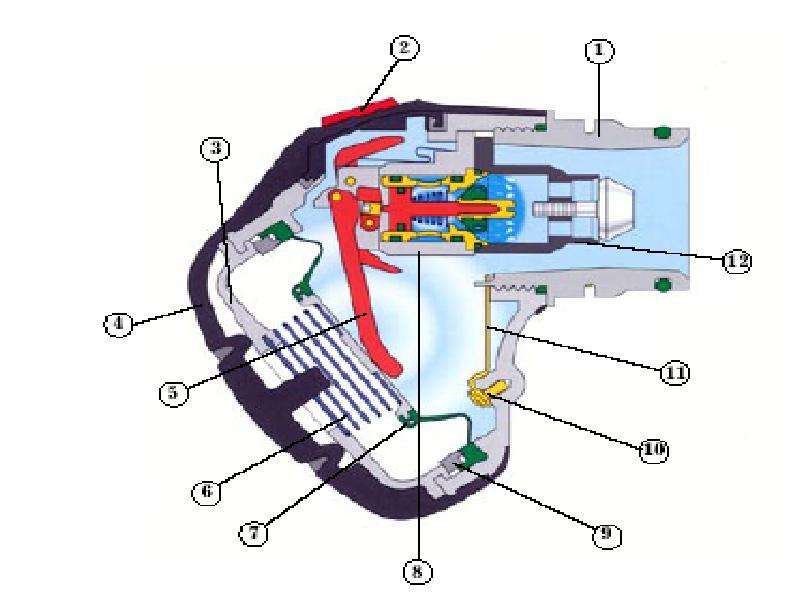

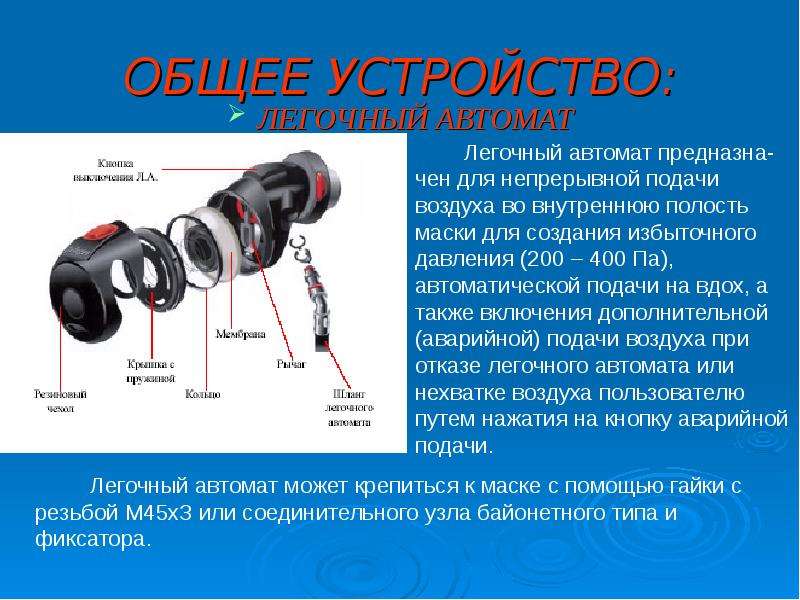

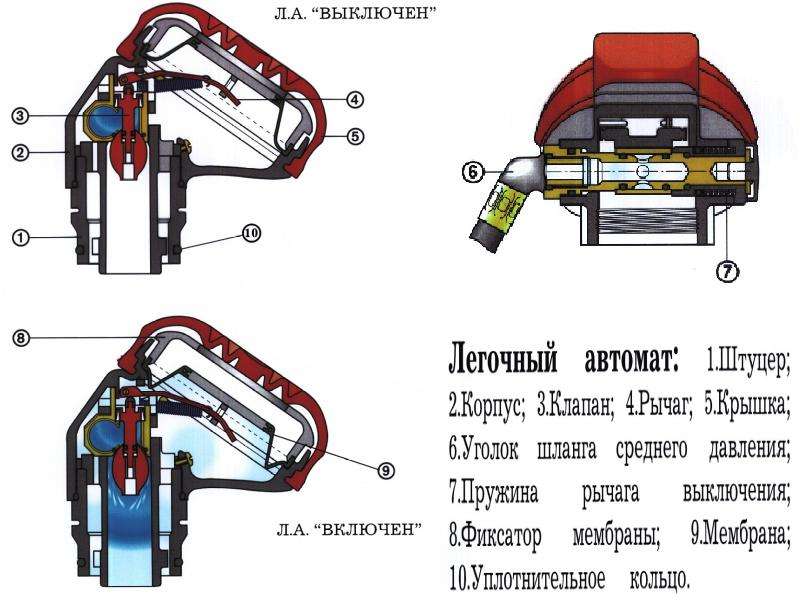

ОБЩЕЕ УСТРОЙСТВО: ЛЕГОЧНЫЙ АВТОМАТ

Слайд 33

Описание слайда:

ОБЩЕЕ УСТРОЙСТВО: ЛЕГОЧНЫЙ АВТОМАТ

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

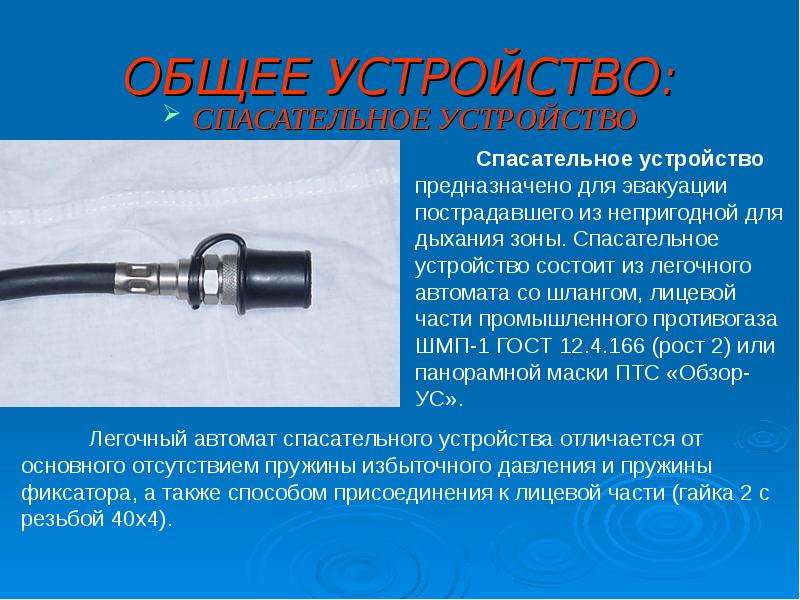

ОБЩЕЕ УСТРОЙСТВО: СПАСАТЕЛЬНОЕ УСТРОЙСТВО

Слайд 37

Описание слайда:

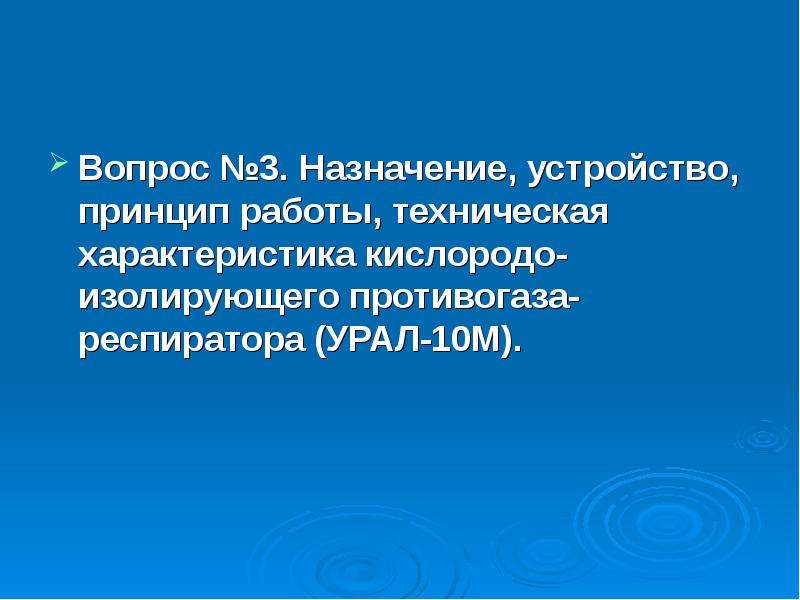

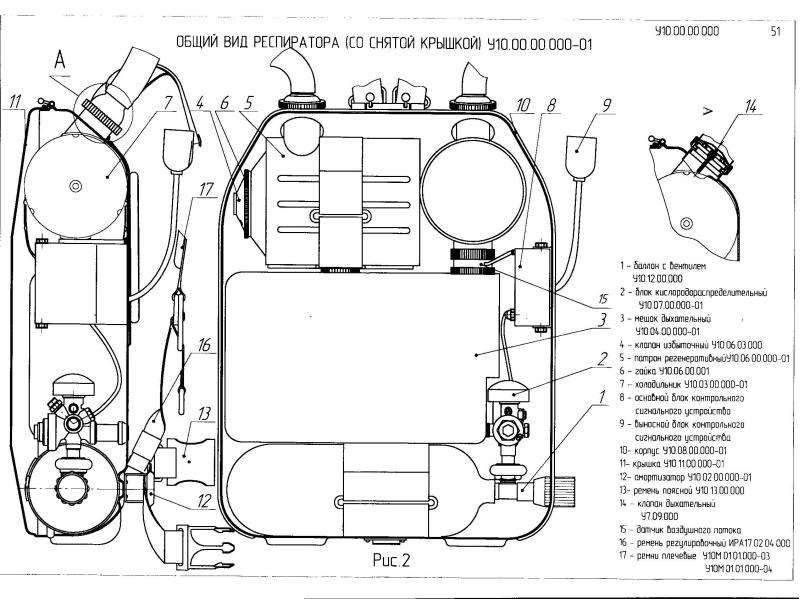

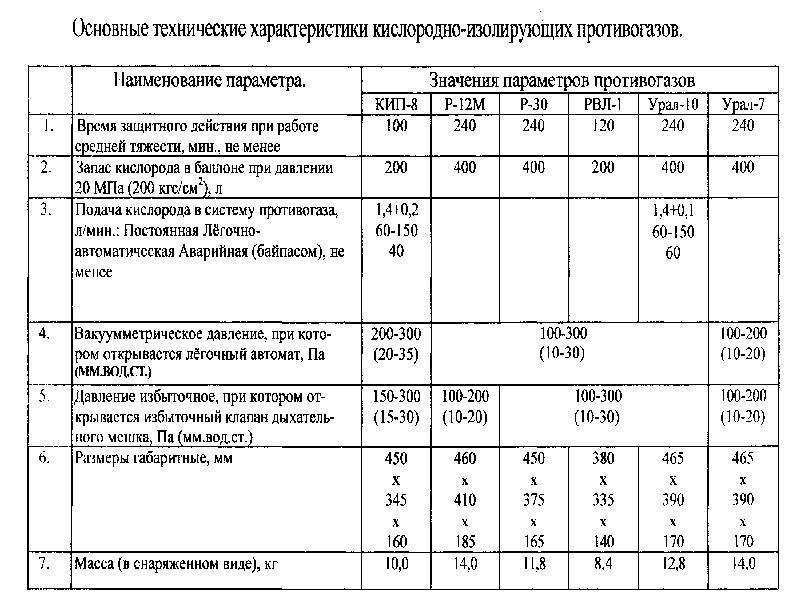

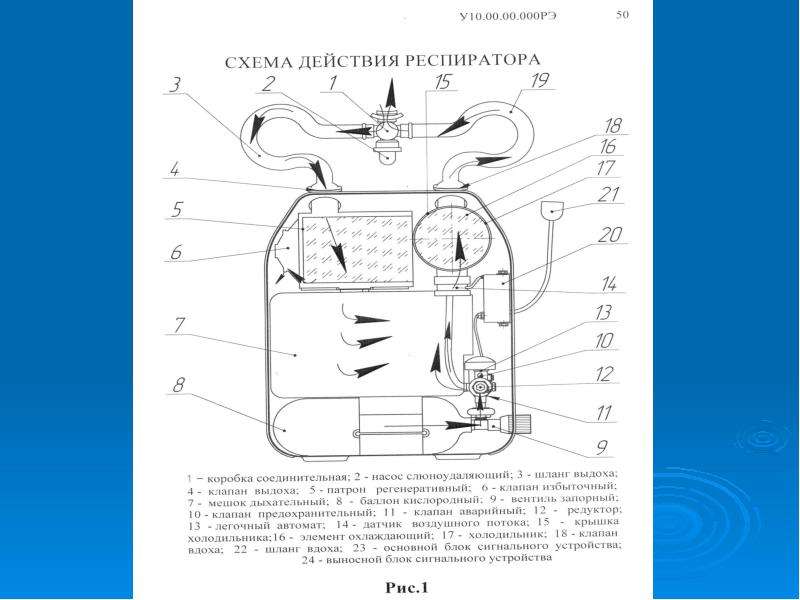

Вопрос №3. Назначение, устройство, принцип работы, техническая характеристика кислородо-изолирующего противогаза-респиратора (УРАЛ-10М). Вопрос №3. Назначение, устройство, принцип работы, техническая характеристика кислородо-изолирующего противогаза-респиратора (УРАЛ-10М).

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

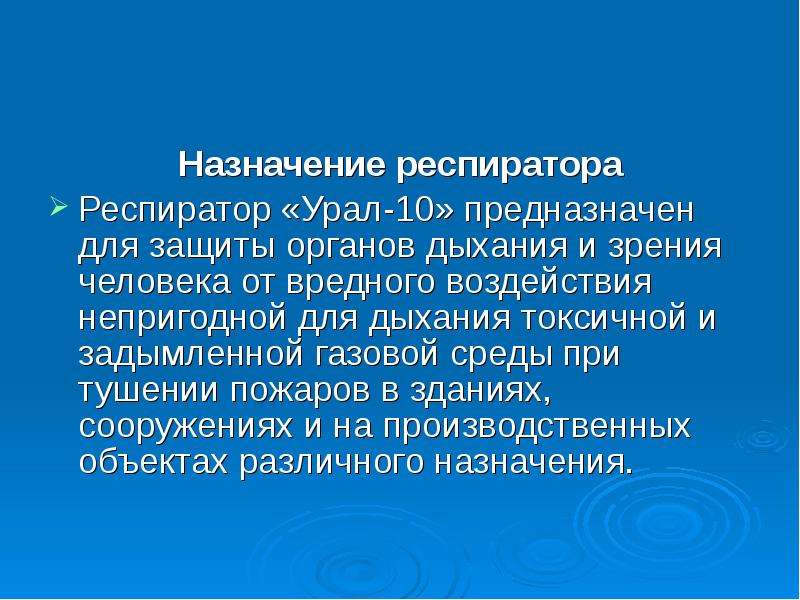

Назначение респиратора Назначение респиратора Респиратор «Урал-10» предназначен для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различного назначения.

Слайд 40

Описание слайда:

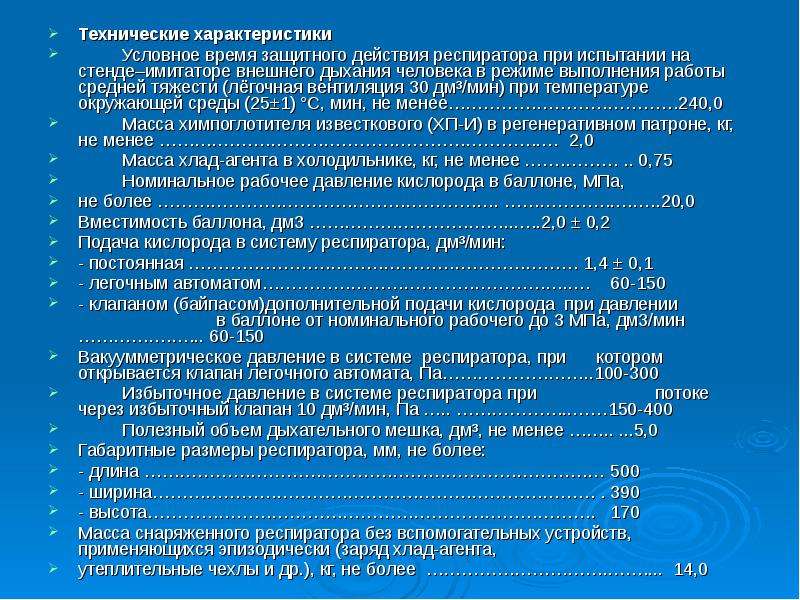

Технические характеристики Технические характеристики Условное время защитного действия респиратора при испытании на стенде–имитаторе внешнего дыхания человека в режиме выполнения работы средней тяжести (лёгочная вентиляция 30 дм³/мин) при температуре окружающей среды (25±1) °С, мин, не менее…………………………………240,0 Масса химпоглотителя известкового (ХП-И) в регенеративном патроне, кг, не менее ……….……………………………………………….… 2,0 Масса хлад-агента в холодильнике, кг, не менее .…………… .. 0,75 Номинальное рабочее давление кислорода в баллоне, МПа, не более …………………………………………………. ……………….….….20,0 Вместимость баллона, дм3 ……………………………...….2,0 ± 0,2 Подача кислорода в систему респиратора, дм³/мин: - постоянная ………………………………………………………… 1,4 ± 0,1 - легочным автоматом……………………………………………..… 60-150 - клапаном (байпасом)дополнительной подачи кислорода при давлении в баллоне от номинального рабочего до 3 МПа, дм3/мин ………….….….. 60-150 Вакуумметрическое давление в системе респиратора, при котором открывается клапан легочного автомата, Па……………………..100-300 Избыточное давление в системе респиратора при потоке через избыточный клапан 10 дм³/мин, Па ….. ………………..……150-400 Полезный объем дыхательного мешка, дм³, не менее …….. ...5,0 Габаритные размеры респиратора, мм, не более: - длина …………………………………………………………………… 500 - ширина………………………………………………………………… . 390 - высота…………………………………………………………………. 170 Масса снаряженного респиратора без вспомогательных устройств, применяющихся эпизодически (заряд хлад-агента, утеплительные чехлы и др.), кг, не более …………………………..……... 14,0

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

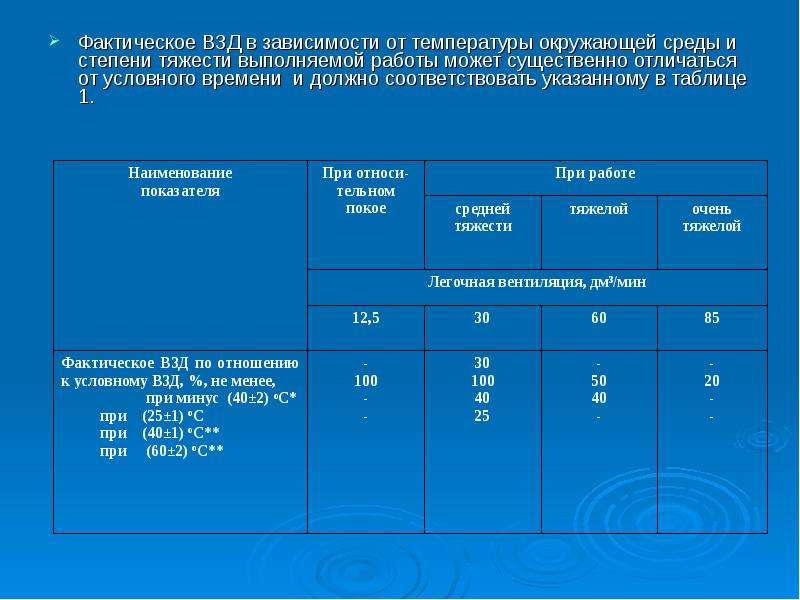

Фактическое ВЗД в зависимости от температуры окружающей среды и степени тяжести выполняемой работы может существенно отличаться от условного времени и должно соответствовать указанному в таблице 1. Фактическое ВЗД в зависимости от температуры окружающей среды и степени тяжести выполняемой работы может существенно отличаться от условного времени и должно соответствовать указанному в таблице 1.

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

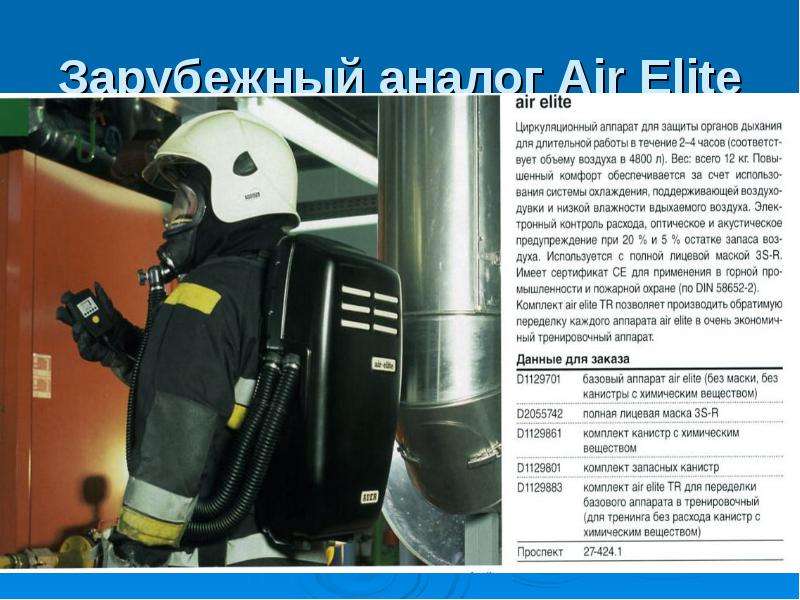

Зарубежный аналог Air Elite

Слайд 46

Описание слайда:

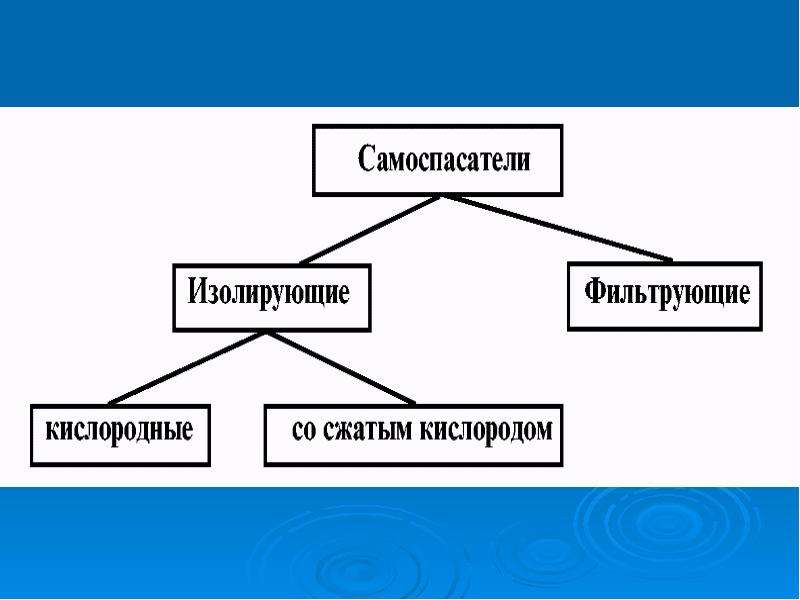

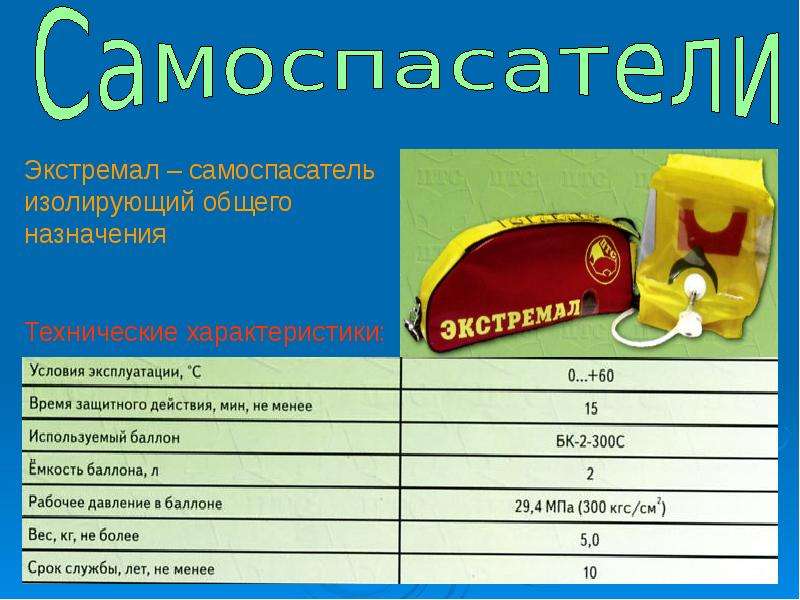

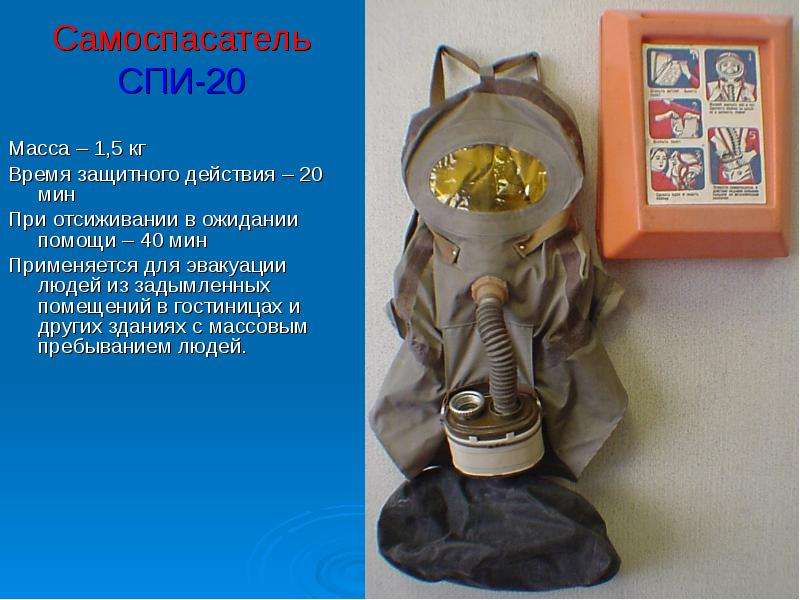

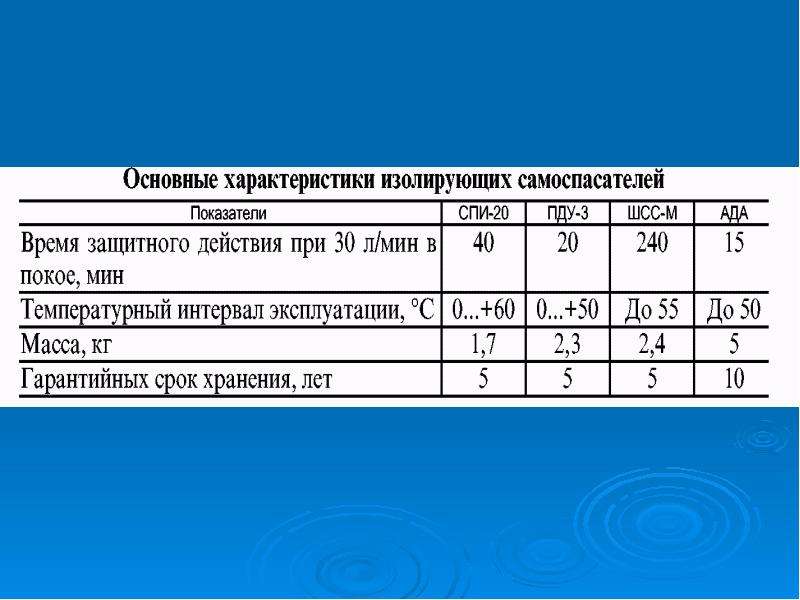

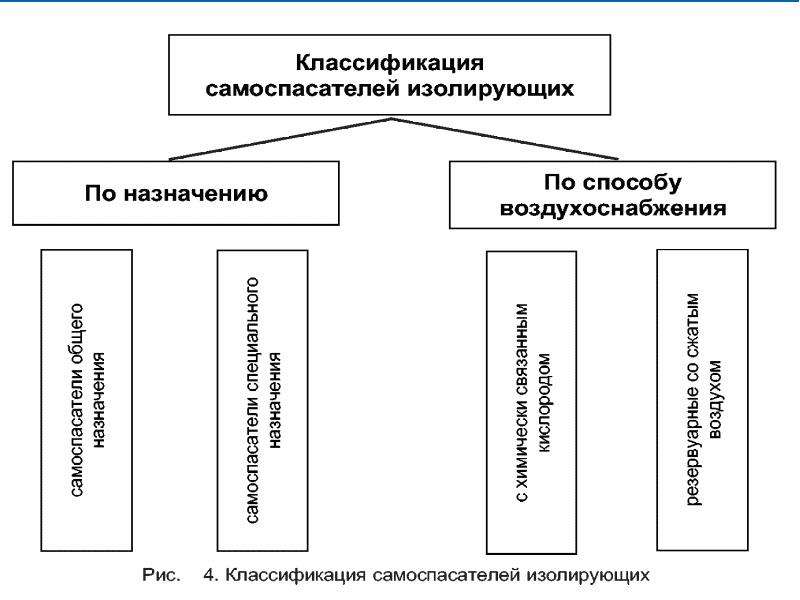

Вопрос №4. Назначение, устройство, принцип работы, техническая характеристика самоспасателей. Вопрос №4. Назначение, устройство, принцип работы, техническая характеристика самоспасателей.

Слайд 47

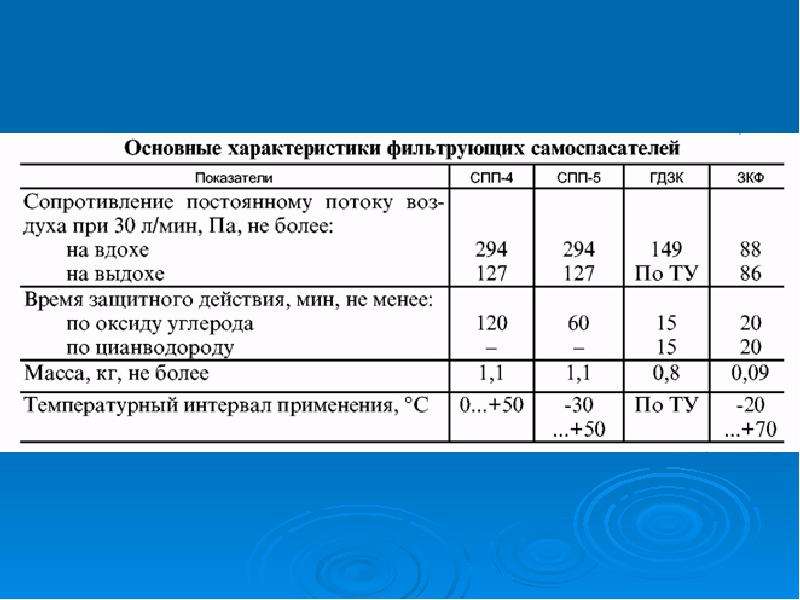

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

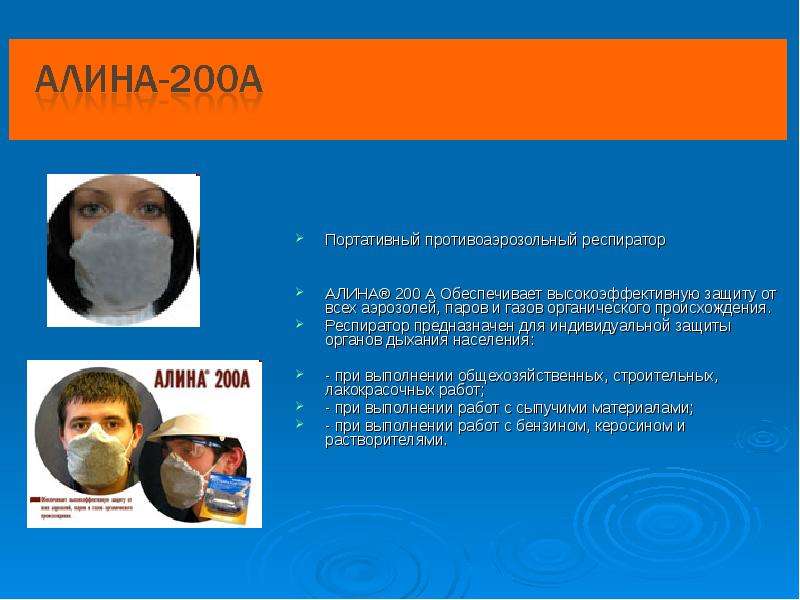

Портативный противоаэрозольный респиратор Портативный противоаэрозольный респиратор АЛИНА® 200 А Обеспечивает высокоэффективную защиту от всех аэрозолей, паров и газов органического происхождения. Респиратор предназначен для индивидуальной защиты органов дыхания населения: - при выполнении общехозяйственных, строительных, лакокрасочных работ; - при выполнении работ с сыпучими материалами; - при выполнении работ с бензином, керосином и растворителями.

Слайд 50

Описание слайда:

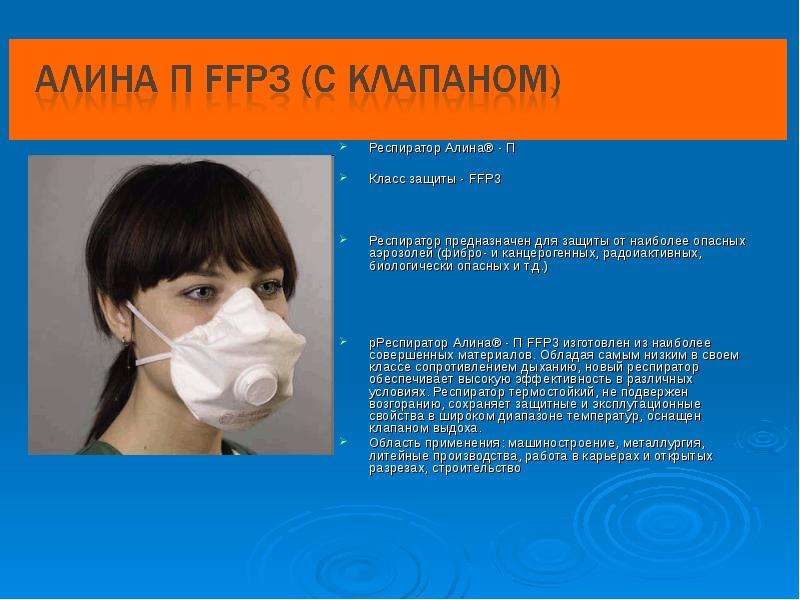

Респиратор Алина® - П Респиратор Алина® - П Класс защиты - FFP3 Респиратор предназначен для защиты от наиболее опасных аэрозолей (фибро- и канцерогенных, радоиактивных, биологически опасных и т.д.) рРеспиратор Алина® - П FFP3 изготовлен из наиболее совершенных материалов. Обладая самым низким в своем классе сопротивлением дыханию, новый респиратор обеспечивает высокую эффективность в различных условиях. Респиратор термостойкий, не подвержен возгоранию, сохраняет защитные и эксплутационные свойства в широком диапазоне температур, оснащен клапаном выдоха. Область применения: машиностроение, металлургия, литейные производства, работа в карьерах и открытых разрезах, строительство

Слайд 51

Описание слайда:

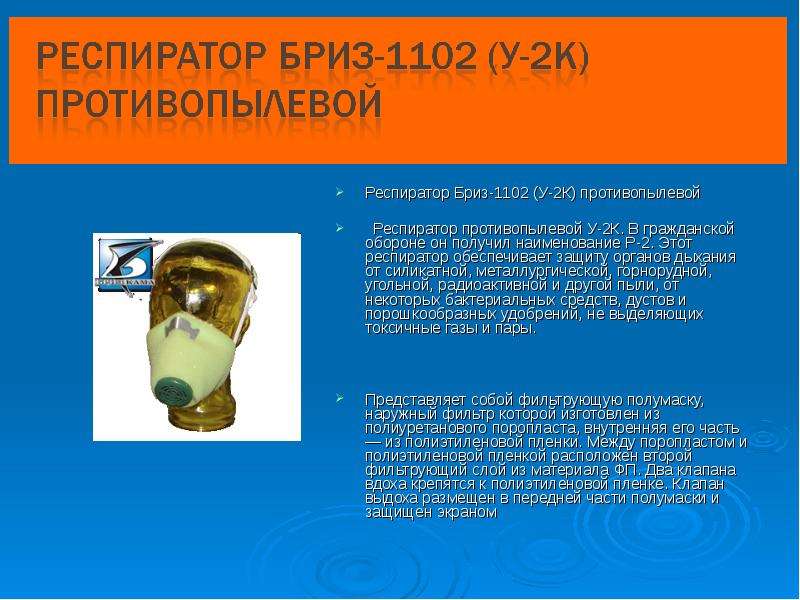

Респиратор Бриз-1102 (У-2К) противопылевой Респиратор Бриз-1102 (У-2К) противопылевой Респиратор противопылевой У-2К. В гражданской обороне он получил наименование Р-2. Этот респиратор обеспечивает защиту органов дыхания от силикатной, металлургической, горнорудной, угольной, радиоактивной и другой пыли, от некоторых бактериальных средств, дустов и порошкообразных удобрений, не выделяющих токсичные газы и пары. Представляет собой фильтрующую полумаску, наружный фильтр которой изготовлен из полиуретанового поропласта, внутренняя его часть — из полиэтиленовой пленки. Между поропластом и полиэтиленовой пленкой расположен второй фильтрующий слой из материала ФП. Два клапана вдоха крепятся к полиэтиленовой пленке. Клапан выдоха размещен в передней части полумаски и защищен экраном

Слайд 52

Описание слайда:

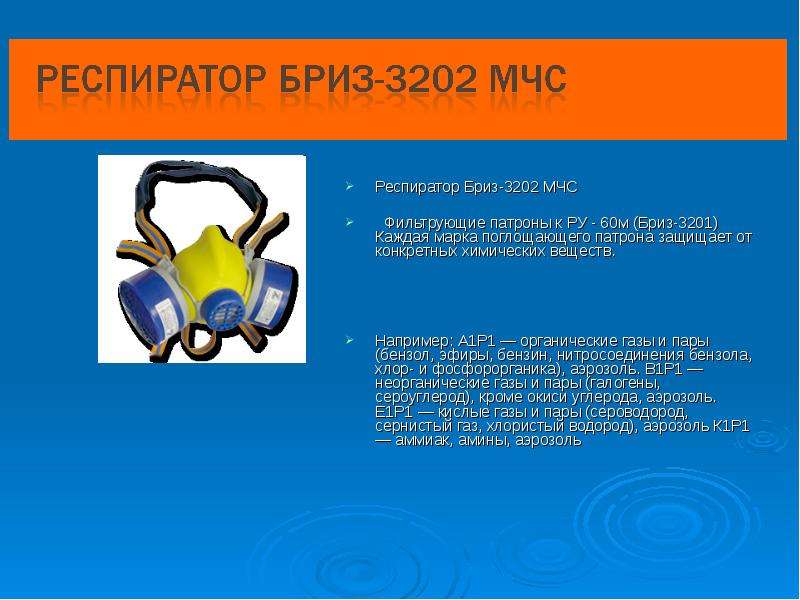

Респиратор Бриз-3202 МЧС Респиратор Бриз-3202 МЧС Фильтрующие патроны к РУ - 60м (Бриз-3201) Каждая марка поглощающего патрона защищает от конкретных химических веществ. Например: А1Р1 — органические газы и пары (бензол, эфиры, бензин, нитросоединения бензола, хлор- и фосфорорганика), аэрозоль. В1Р1 — неорганические газы и пары (галогены, сероуглерод), кроме окиси углерода, аэрозоль. Е1Р1 — кислые газы и пары (сероводород, сернистый газ, хлористый водород), аэрозоль К1Р1 — аммиак, амины, аэрозоль
