Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Аппаратные средства и оборудование ЛВС. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

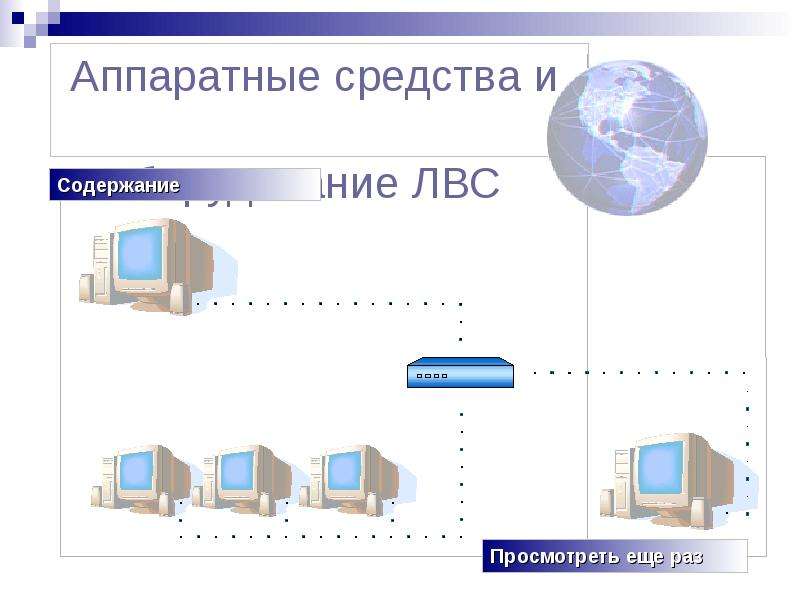

Аппаратные средства и оборудование ЛВС

Слайд 2

Описание слайда:

Аппаратные средства и оборудование ЛВС

Слайд 3

Описание слайда:

Аппаратные средства и оборудование ЛВС

Слайд 4

Описание слайда:

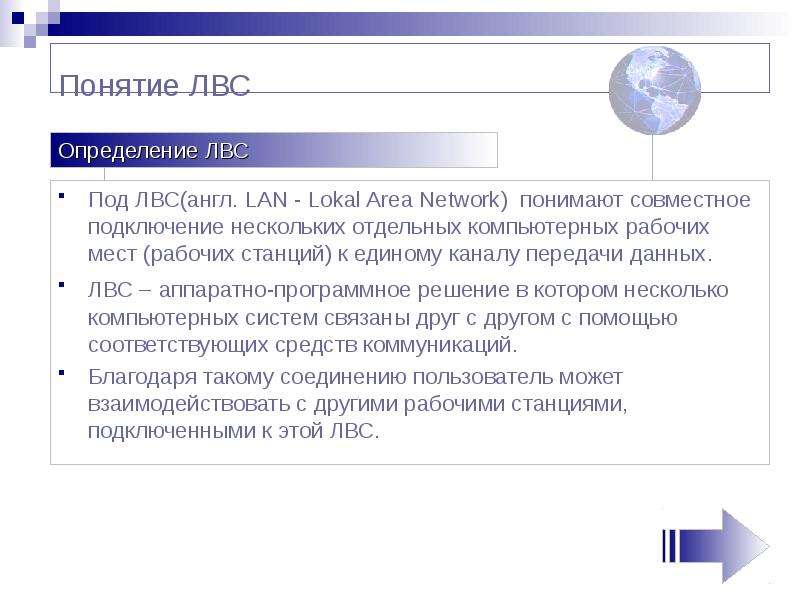

Понятие ЛВС Под ЛВС(англ. LAN - Lokal Area Network) понимают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к единому каналу передачи данных. ЛВС – аппаратно-программное решение в котором несколько компьютерных систем связаны друг с другом с помощью соответствующих средств коммуникаций. Благодаря такому соединению пользователь может взаимодействовать с другими рабочими станциями, подключенными к этой ЛВС.

Слайд 5

Описание слайда:

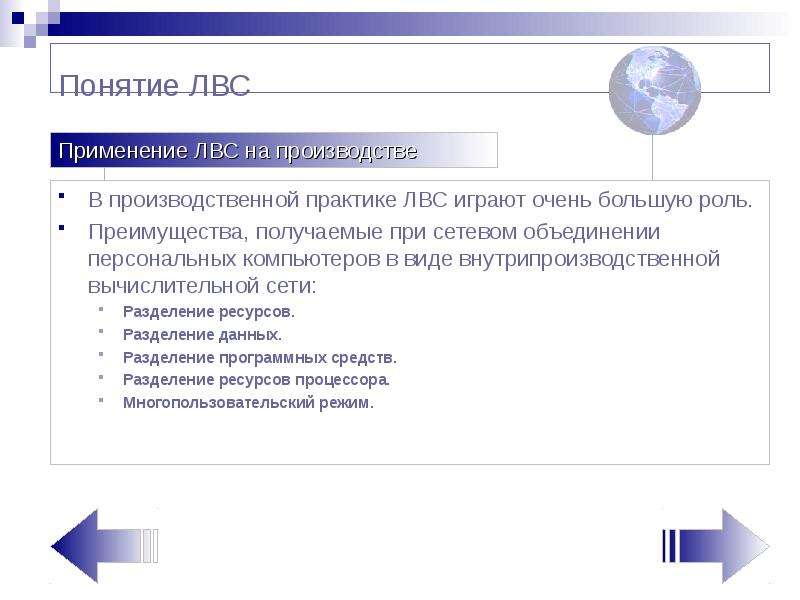

Понятие ЛВС В производственной практике ЛВС играют очень большую роль. Преимущества, получаемые при сетевом объединении персональных компьютеров в виде внутрипроизводственной вычислительной сети: Разделение ресурсов. Разделение данных. Разделение программных средств. Разделение ресурсов процессора. Многопользовательский режим.

Слайд 6

Описание слайда:

Понятие ЛВС Разделение ресурсов. Позволяет экономно использовать ресурсы, например, управлять периферийными устройствами, такими как лазерные печатающие устройства, со всех присоединенных рабочих станций. Разделение данных. Предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информации. Разделение программных средств. Разделение программных средств, предоставляет возможность одновременного использования централизованных, ранее установленных программных средств.

Слайд 7

Описание слайда:

Понятие ЛВС Разделение ресурсов процессора. Возможно использование вычислительных мощностей для обработки данных другими системами, входящими в сеть. Предоставляемая возможность заключается в том, что на имеющиеся ресурсы не “набрасываются” моментально, а только лишь через специальный процессор, доступный каждой рабочей станции. Многопользовательский режим. Многопользовательские свойства системы содействуют одновременному использованию централизованных прикладных программных средств, ранее установленных и управляемых, например, если пользователь системы работает с другим заданием, то текущая выполняемая работа отодвигается на задний план. .

Слайд 8

Описание слайда:

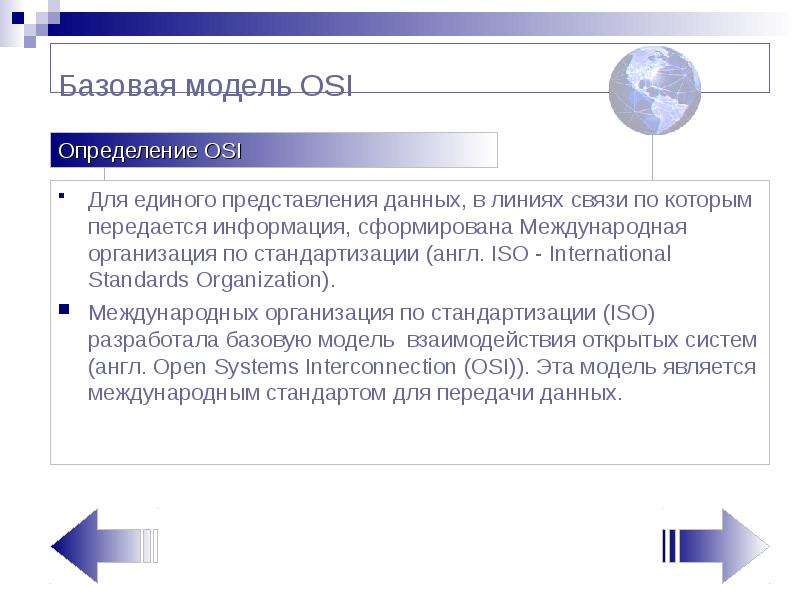

Базовая модель OSI Для единого представления данных, в линиях связи по которым передается информация, сформирована Международная организация по стандартизации (англ. ISO - International Standards Organization). Международных организация по стандартизации (ISO) разработала базовую модель взаимодействия открытых систем (англ. Open Systems Interconnection (OSI)). Эта модель является международным стандартом для передачи данных.

Слайд 9

Описание слайда:

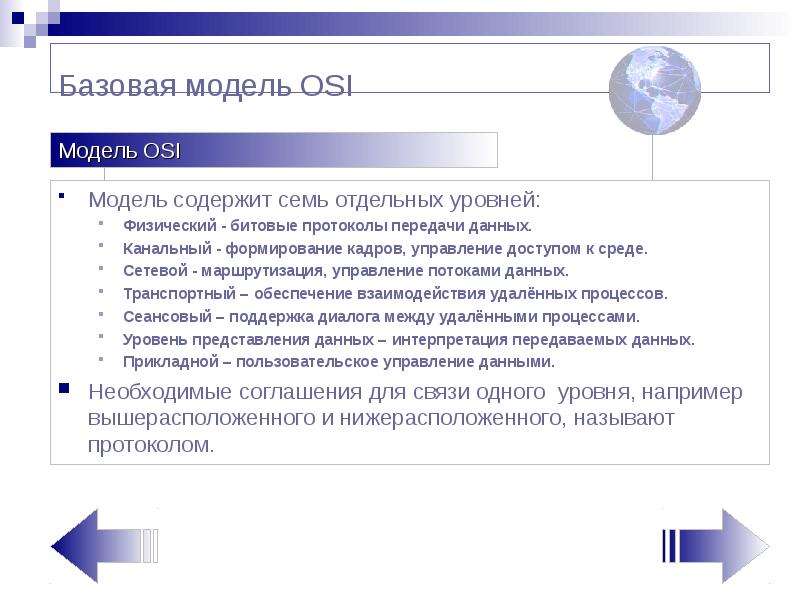

Базовая модель OSI Модель содержит семь отдельных уровней: Физический - битовые протоколы передачи данных. Канальный - формирование кадров, управление доступом к среде. Сетевой - маршрутизация, управление потоками данных. Транспортный – обеспечение взаимодействия удалённых процессов. Сеансовый – поддержка диалога между удалёнными процессами. Уровень представления данных – интерпретация передаваемых данных. Прикладной – пользовательское управление данными. Необходимые соглашения для связи одного уровня, например вышерасположенного и нижерасположенного, называют протоколом.

Слайд 10

Описание слайда:

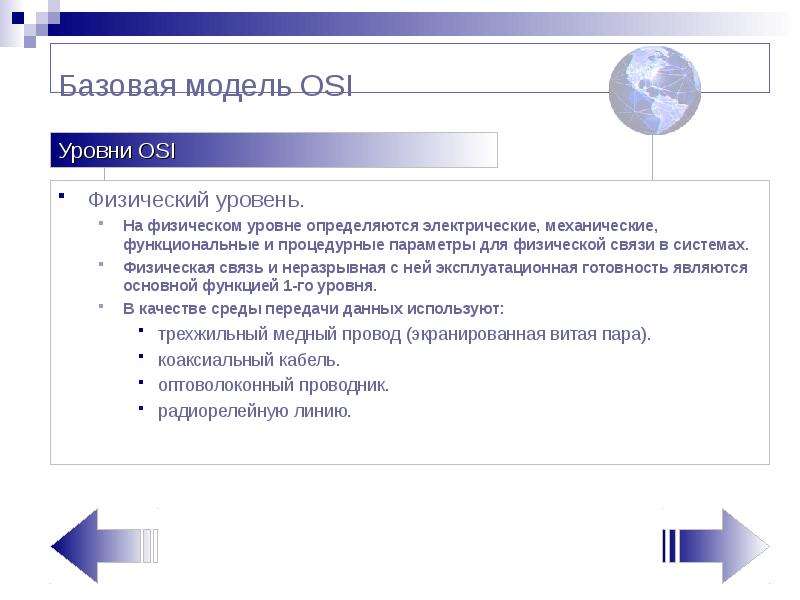

Базовая модель OSI Физический уровень. На физическом уровне определяются электрические, механические, функциональные и процедурные параметры для физической связи в системах. Физическая связь и неразрывная с ней эксплуатационная готовность являются основной функцией 1-го уровня. В качестве среды передачи данных используют: трехжильный медный провод (экранированная витая пара). коаксиальный кабель. оптоволоконный проводник. радиорелейную линию.

Слайд 11

Описание слайда:

Базовая модель OSI Канальный уровень. Формирует из данных, передаваемых 1-м уровнем, так называемые «кадры» и последовательности кадров. Осуществляются управление доступом к передающей среде, используемой несколькими ЭВМ, синхронизация, обнаружение и исправление ошибок. Сетевой уровень Устанавливает связь в вычислительной сети между двумя абонентами. Соединение происходит благодаря функциям маршрутизации, которые требуют наличия сетевого адреса в пакете. Обеспечивается обработка ошибок, мультиплексирование, управление потоками данных.

Слайд 12

Описание слайда:

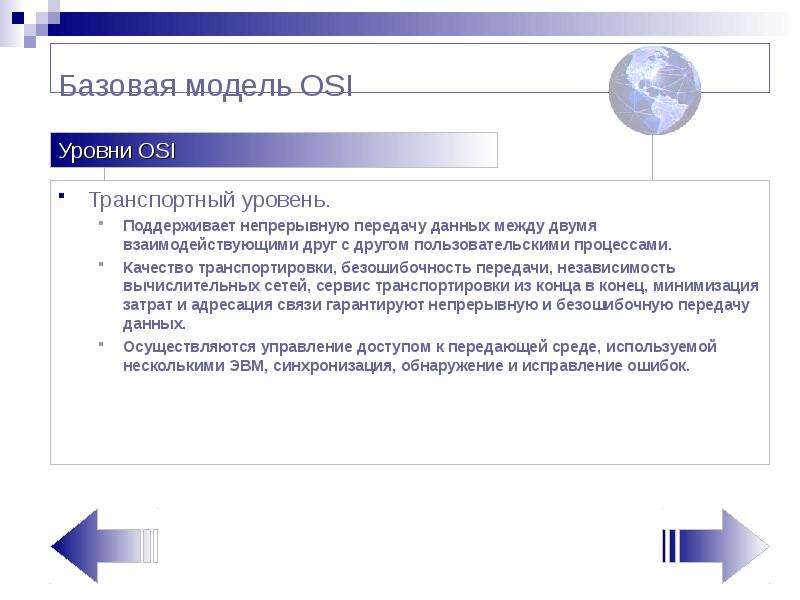

Базовая модель OSI Транспортный уровень. Поддерживает непрерывную передачу данных между двумя взаимодействующими друг с другом пользовательскими процессами. Качество транспортировки, безошибочность передачи, независимость вычислительных сетей, сервис транспортировки из конца в конец, минимизация затрат и адресация связи гарантируют непрерывную и безошибочную передачу данных. Осуществляются управление доступом к передающей среде, используемой несколькими ЭВМ, синхронизация, обнаружение и исправление ошибок.

Слайд 13

Описание слайда:

Базовая модель OSI Сеансовый уровень Координирует прием, передачу и выдачу одного сеанса связи. Для координации необходимы: контроль рабочих параметров управление потоками данных промежуточных накопителей диалоговый контроль гарантирующий передачу, имеющихся в распоряжении данных. Содержит дополнительно функции управления паролями, подсчета платы за пользование ресурсами сети, управления диалогом, синхронизации и отмены связи в сеансе передачи после сбоя вследствие ошибок в нижерасположенных уровнях.

Слайд 14

Описание слайда:

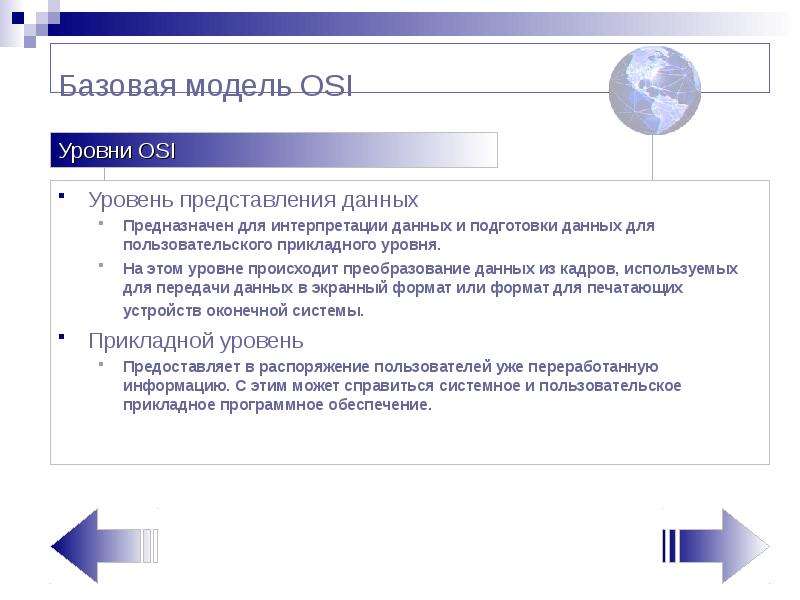

Базовая модель OSI Уровень представления данных Предназначен для интерпретации данных и подготовки данных для пользовательского прикладного уровня. На этом уровне происходит преобразование данных из кадров, используемых для передачи данных в экранный формат или формат для печатающих устройств оконечной системы. Прикладной уровень Предоставляет в распоряжение пользователей уже переработанную информацию. С этим может справиться системное и пользовательское прикладное программное обеспечение.

Слайд 15

Описание слайда:

Базовая модель OSI Основная идея этой модели заключается в том, что каждому уровню отводится конкретная роль, в том числе и транспортной среде. Благодаря этому общая задача передачи данных расчленяется на отдельные, легко обозримые задачи. Так как пользователи нуждаются в эффективном управлении, система вычислительной сети представляется как комплексное строение, которое координирует взаимодействие задач пользователей.

Слайд 16

Описание слайда:

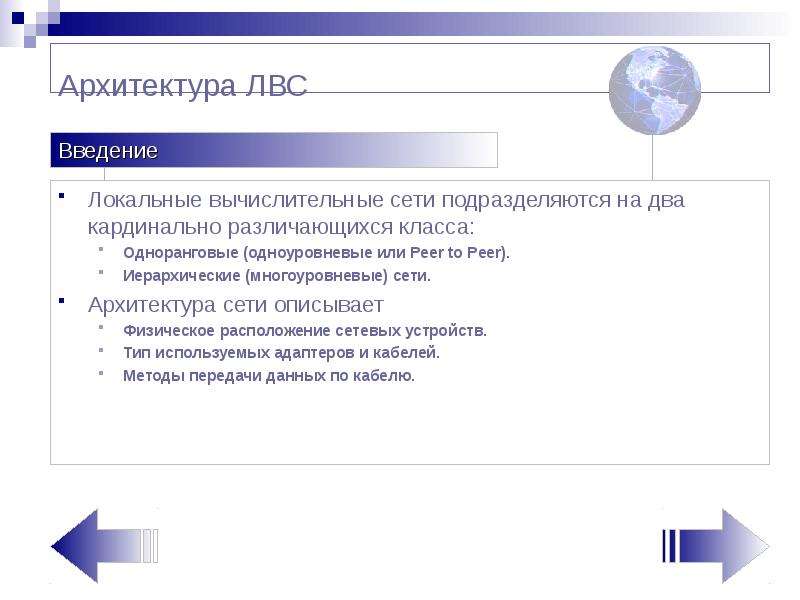

Архитектура ЛВС Локальные вычислительные сети подразделяются на два кардинально различающихся класса: Одноранговые (одноуровневые или Peer to Peer). Иерархические (многоуровневые) сети. Архитектура сети описывает Физическое расположение сетевых устройств. Тип используемых адаптеров и кабелей. Методы передачи данных по кабелю.

Слайд 17

Описание слайда:

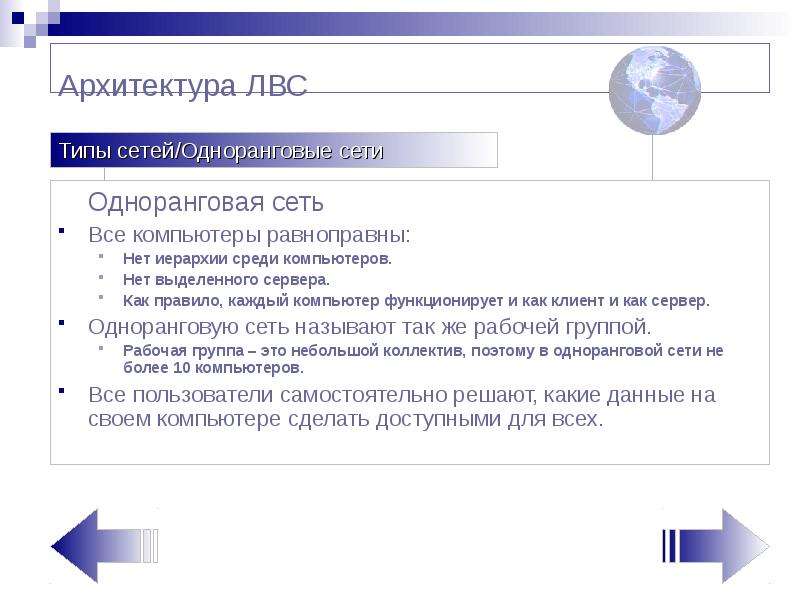

Архитектура ЛВС Одноранговая сеть Все компьютеры равноправны: Нет иерархии среди компьютеров. Нет выделенного сервера. Как правило, каждый компьютер функционирует и как клиент и как сервер. Одноранговую сеть называют так же рабочей группой. Рабочая группа – это небольшой коллектив, поэтому в одноранговой сети не более 10 компьютеров. Все пользователи самостоятельно решают, какие данные на своем компьютере сделать доступными для всех.

Слайд 18

Описание слайда:

Архитектура ЛВС Преимущества: Одноранговые сети относительно просты. Одноранговые сети дешевле сетей на основе сервера, но требуют более мощных и дорогих компьютеров. Поддержка одноранговых сетей встроена в такие ОС как Windows’95, Windows NT Workstation, OS/2, дополнительного программного обеспечения не требуется.

Слайд 19

Описание слайда:

Архитектура ЛВС Иерархическая сеть Сервер - специальный компьютер, на котором хранится информация, совместно используемая различными пользователями. Выделенным называется такой сервер, который функционирует только как сервер. Сервер оптимизирован для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов. Из-за большого круга выполняемых задач, серверы в больших сетях специализированы.

Слайд 20

Описание слайда:

Архитектура ЛВС Преимущества: Основным аргументом в пользу сети на основе выделенного сервера является защита данных. Благодаря тому, что важная информация сосредоточена на одном или нескольких серверах, нетрудно обеспечить ее регулярное резервное копирование Сети на основе сервера могут поддерживать тысячи пользователей. Для работы в сети компьютеры пользователей могут быть любых конфигураций, даже самых минимальных.

Слайд 21

Описание слайда:

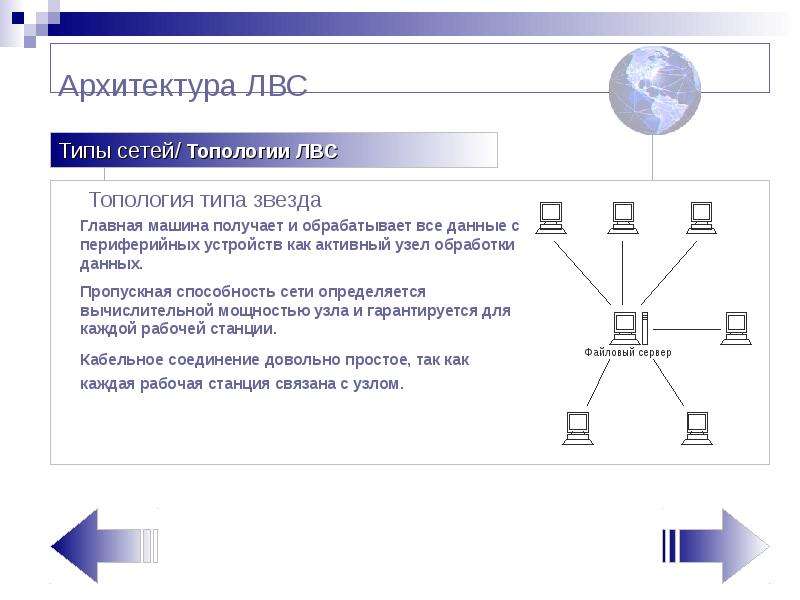

Архитектура ЛВС Топология типа звезда

Слайд 22

Описание слайда:

Архитектура ЛВС Топология типа звезда

Слайд 23

Описание слайда:

Архитектура ЛВС Кольцевая топология.

Слайд 24

Описание слайда:

Архитектура ЛВС Шинная топология.

Слайд 25

Описание слайда:

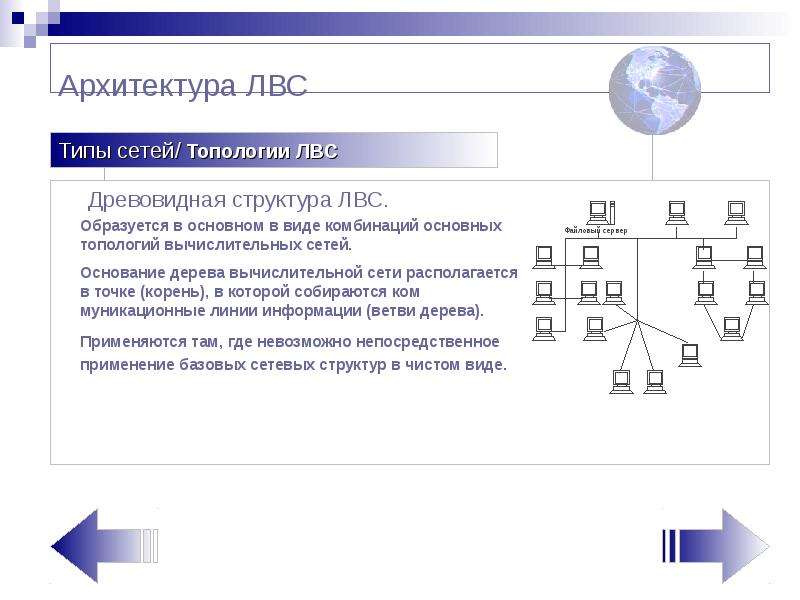

Архитектура ЛВС Древовидная структура ЛВС.

Слайд 26

Описание слайда:

Топологии ЛВС

Слайд 27

Описание слайда:

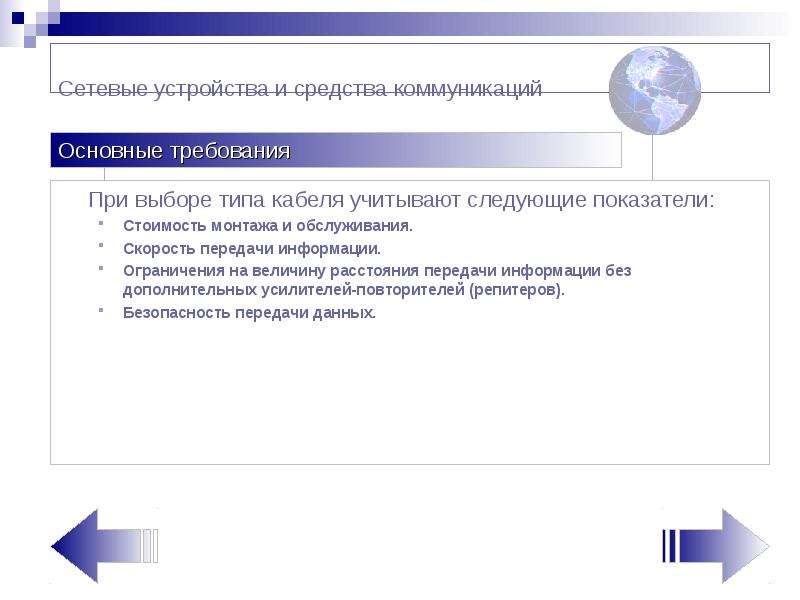

Сетевые устройства и средства коммуникаций При выборе типа кабеля учитывают следующие показатели: Стоимость монтажа и обслуживания. Скорость передачи информации. Ограничения на величину расстояния передачи информации без дополнительных усилителей-повторителей (репитеров). Безопасность передачи данных.

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

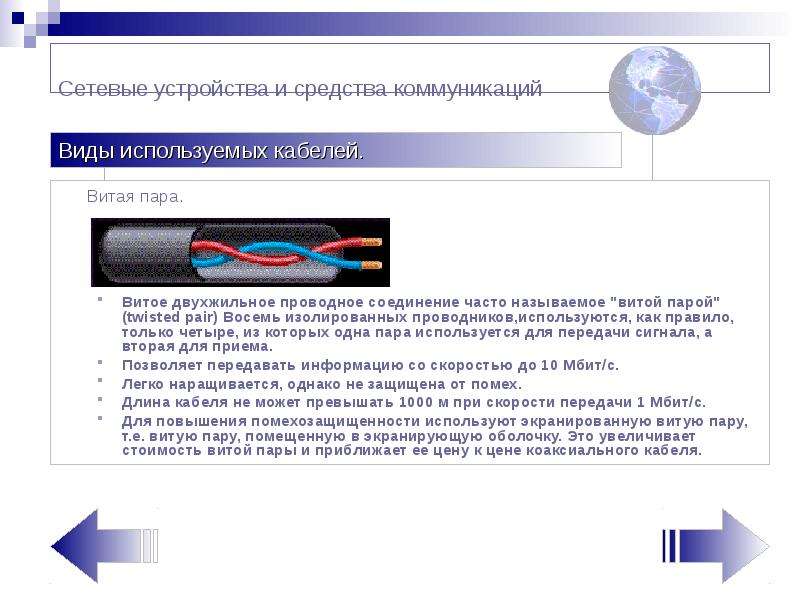

Сетевые устройства и средства коммуникаций Витая пара. Витое двухжильное проводное соединение часто называемое "витой парой" (twisted pair) Восемь изолированных проводников,используются, как правило, только четыре, из которых одна пара используется для передачи сигнала, а вторая для приема. Позволяет передавать информацию со скоростью до 10 Мбит/с. Легко наращивается, однако не защищена от помех. Длина кабеля не может превышать 1000 м при скорости передачи 1 Мбит/с. Для повышения помехозащищенности используют экранированную витую пару, т.е. витую пару, помещенную в экранирующую оболочку. Это увеличивает стоимость витой пары и приближает ее цену к цене коаксиального кабеля.

Слайд 30

Описание слайда:

Сетевые устройства и средства коммуникаций Коаксиальный кабель Коаксиальный кабель имеет среднюю цену. Хорошо помехозащитен и применяется для связи на большие расстояния (несколько километров). Скорость передачи информации от 1 до 10 Мбит/с, а в некоторых случаях может достигать 50 Мбит/с. Используется для основной и широкополосной передачи информации.

Слайд 31

Описание слайда:

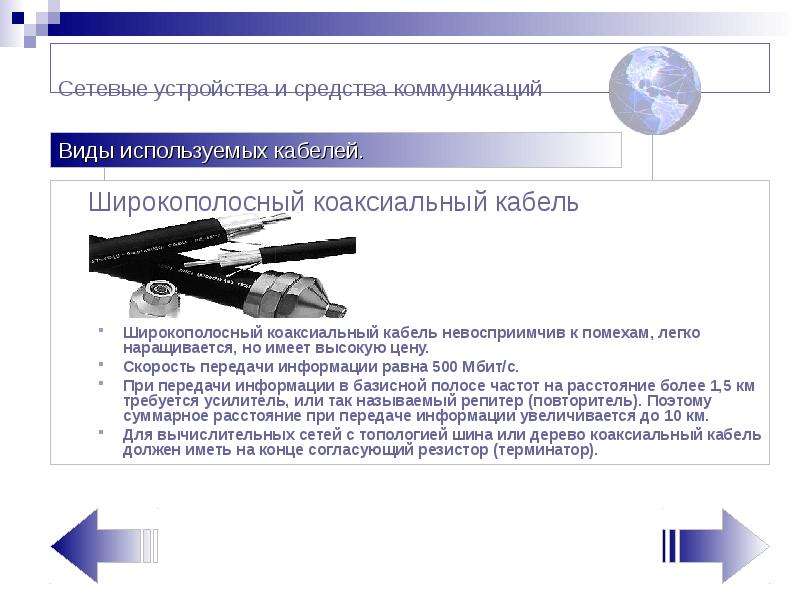

Сетевые устройства и средства коммуникаций Широкополосный коаксиальный кабель Широкополосный коаксиальный кабель невосприимчив к помехам, легко наращивается, но имеет высокую цену. Скорость передачи информации равна 500 Мбит/с. При передачи информации в базисной полосе частот на расстояние более 1,5 км требуется усилитель, или так называемый репитер (повторитель). Поэтому суммарное расстояние при передаче информации увеличивается до 10 км. Для вычислительных сетей с топологией шина или дерево коаксиальный кабель должен иметь на конце согласующий резистор (терминатор).

Слайд 32

Описание слайда:

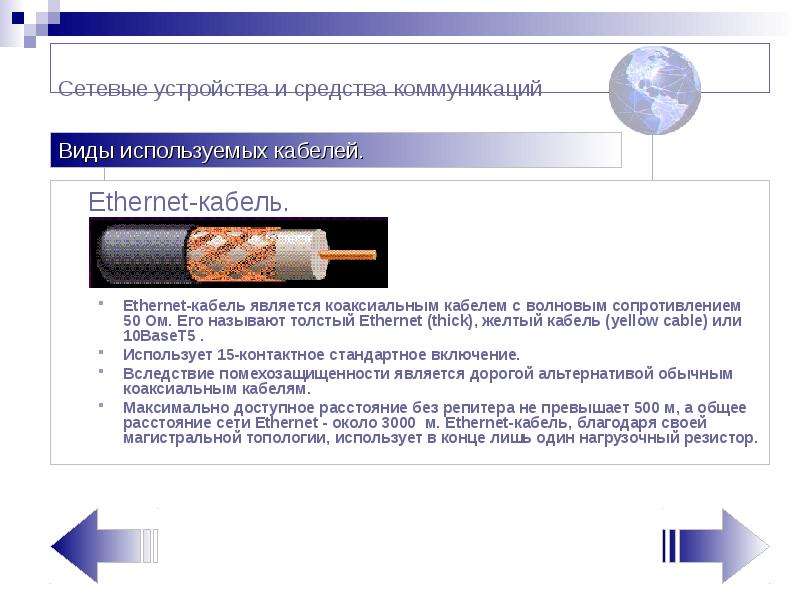

Сетевые устройства и средства коммуникаций Еthernet-кабель. Ethernet-кабель является коаксиальным кабелем с волновым сопротивлением 50 Ом. Его называют толстый Ethernet (thick), желтый кабель (yellow cable) или 10BaseT5 . Использует 15-контактное стандартное включение. Вследствие помехозащищенности является дорогой альтернативой обычным коаксиальным кабелям. Максимально доступное расстояние без репитера не превышает 500 м, а общее расстояние сети Ethernet - около 3000 м. Ethernet-кабель, благодаря своей магистральной топологии, использует в конце лишь один нагрузочный резистор.

Слайд 33

Описание слайда:

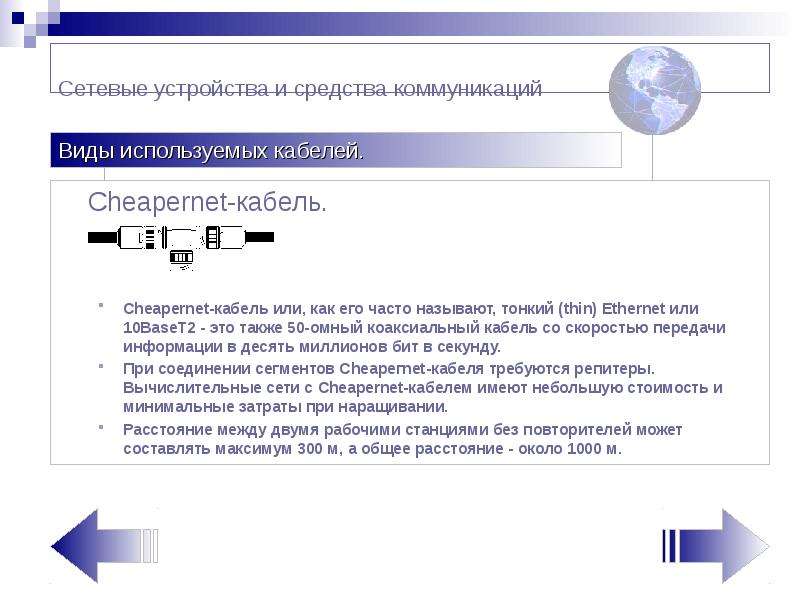

Сетевые устройства и средства коммуникаций Сheapernеt-кабель. Cheapernet-кабель или, как его часто называют, тонкий (thin) Ethernet или 10BaseT2 - это также 50-омный коаксиальный кабель со скоростью передачи информации в десять миллионов бит в секунду. При соединении сегментов Сhеарегnеt-кабеля требуются репитеры. Вычислительные сети с Cheapernet-кабелем имеют небольшую стоимость и минимальные затраты при наращивании. Расстояние между двумя рабочими станциями без повторителей может составлять максимум 300 м, а общее расстояние - около 1000 м.

Слайд 34

Описание слайда:

Сетевые устройства и средства коммуникаций Оптоволоконный кабель. Скорость распространения информации по ним достигает нескольких миллиардов бит в секунду. Допустимое удаление более 50 км. Внешнее воздействие помех практически отсутствует. На данный момент наиболее дорогостоящее соединение для ЛВС. Оптопроводники объединяются в ЛBC с помощью звездообразного соединения.

Слайд 35

Описание слайда:

Сетевые устройства и средства коммуникаций Сетевая плата. Платы сетевого адаптера выступают в качестве физического интерфейса, или соединения между компьютером и сетевым кабелем. Назначение платы сетевого адаптера: Подготовка данных, поступающих от компьютера, к передаче по сетевому кабелю. Передача данных другому компьютеру. Управление потоком данных между компьютером и кабельной системой. Плата сетевого адаптера принимает данные из сетевого кабеля и переводит в форму, понятную центральному процессору компьютера.

Слайд 36

Описание слайда:

Сетевые устройства и средства коммуникаций Repeater. При передаче по сетевому кабелю электрический сигнал постепенно ослабевает (затухает) и искажается до такой степени, что компьютер перестает его воспринимать. Репитер применяется для предотвращения искажения сигнала Репитер усиливает (восстанавливает) ослабленный сигнал и передает его дальше по кабелю. Применяются репитеры в сетях с топологией «шина».

Слайд 37

Описание слайда:

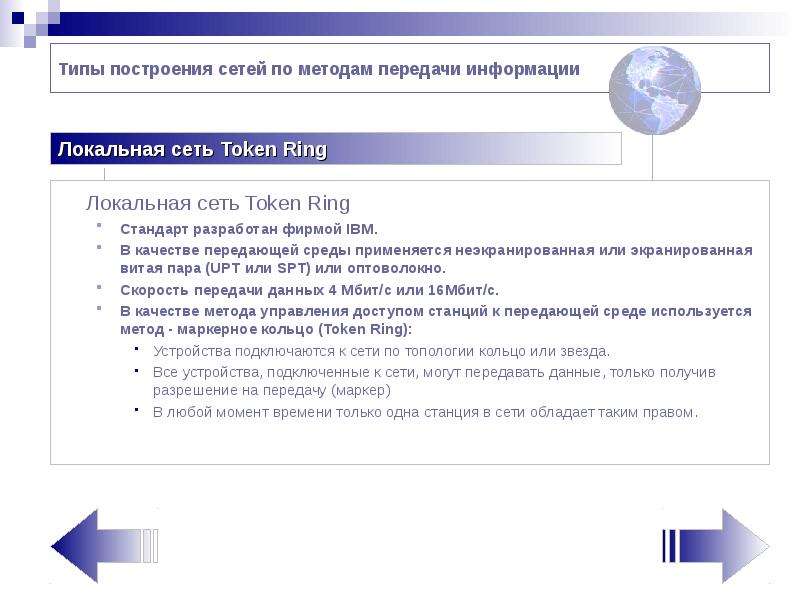

Типы построения сетей по методам передачи информации Локальная сеть Token Ring Стандарт разработан фирмой IBM. В качестве передающей среды применяется неэкранированная или экранированная витая пара (UPT или SPT) или оптоволокно. Скорость передачи данных 4 Мбит/с или 16Мбит/с. В качестве метода управления доступом станций к передающей среде используется метод - маркерное кольцо (Тоken Ring): Устройства подключаются к сети по топологии кольцо или звезда. Все устройства, подключенные к сети, могут передавать данные, только получив разрешение на передачу (маркер) В любой момент времени только одна станция в сети обладает таким правом.

Слайд 38

Описание слайда:

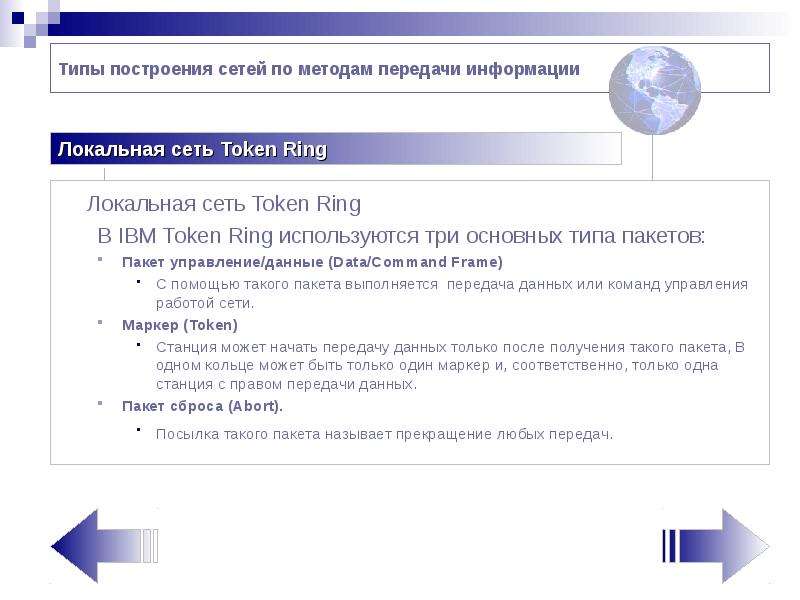

Типы построения сетей по методам передачи информации Локальная сеть Token Ring В IВМ Тоkеn Ring используются три основных типа пакетов: Пакет управление/данные (Data/Соmmand Frame) С помощью такого пакета выполняется передача данных или команд управления работой сети. Маркер (Token) Станция может начать передачу данных только после получения такого пакета, В одном кольце может быть только один маркер и, соответственно, только одна станция с правом передачи данных. Пакет сброса (Аbort). Посылка такого пакета называет прекращение любых передач.

Слайд 39

Описание слайда:

Типы построения сетей по методам передачи информации Локальная сеть Ethernet Спецификацию Ethernet в конце 70-х гг. предложила компания Xerox Corporation. Основные принципы работы: На логическом уровне в Ethernet применяется топология шина. Все устройства, подключенные к сети, равноправны, т.е. любая станция может начать передачу в любой момент времени( если передающая среда свободна). Данные, передаваемые одной станцией, доступны всем станциям сети.

Слайд 40

Описание слайда:

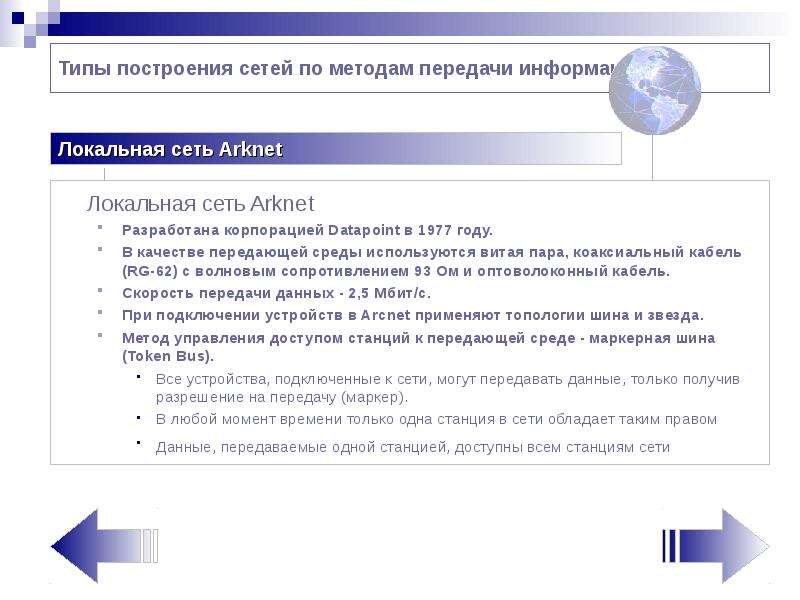

Типы построения сетей по методам передачи информации Локальная сеть Arknet Разработана корпорацией Datapoint в 1977 году. В качестве передающей среды используются витая пара, коаксиальный кабель (RG-62) с волновым сопротивлением 93 Ом и оптоволоконный кабель. Скорость передачи данных - 2,5 Мбит/с. При подключении устройств в Аrcnet применяют топологии шина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Тоken Bus). Все устройства, подключенные к сети, могут передавать данные, только получив разрешение на передачу (маркер). В любой момент времени только одна станция в сети обладает таким правом Данные, передаваемые одной станцией, доступны всем станциям сети

Слайд 41

Описание слайда:

Типы построения сетей по методам передачи информации Локальная сеть Arknet Основные принципы работы: Передача каждого байта в Аrcnet выполняется специальной посылкой ISU(Information Symbol Unit - единица передачи информации) В Аrcnet определены 5 типов пакетов: Пакет IТТ (Information To Transmit) - приглашение к передаче. Эта посылка передает управление от одного узла сети другому. Пакет FBE (Free Buffeг Еnquiries) - запрос о готовности к приему данных. Пакет данных. С помощью этой посылки производиться передача данных. Пакет АСК (ACKnowledgments) - подтверждение приема. Пакет NAK ( Negative AcKnowledgments) - неготовность к приему.
