Слайд 1

Описание слайда:

Классификация параллельных и распределенных систем Судаков А.А. “Параллельные и распределенные вычисления” Лекция 2

Слайд 2

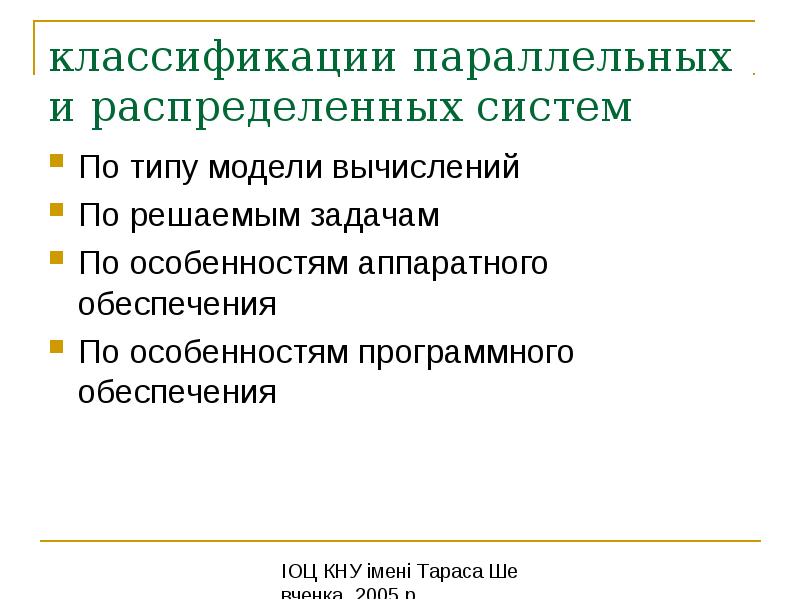

Описание слайда:

классификации параллельных и распределенных систем По типу модели вычислений По решаемым задачам По особенностям аппаратного обеспечения По особенностям программного обеспечения

Слайд 3

Описание слайда:

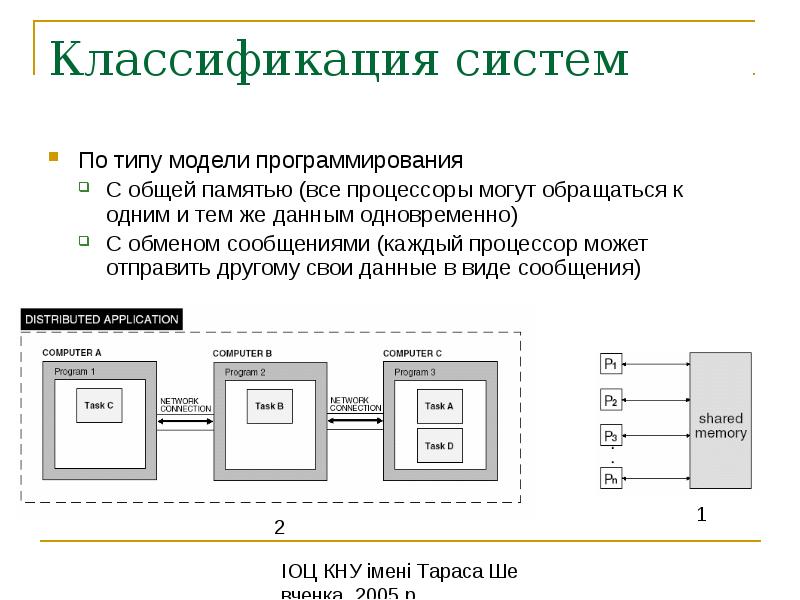

Классификация систем По типу модели программирования С общей памятью (все процессоры могут обращаться к одним и тем же данным одновременно) С обменом сообщениями (каждый процессор может отправить другому свои данные в виде сообщения)

Слайд 4

Описание слайда:

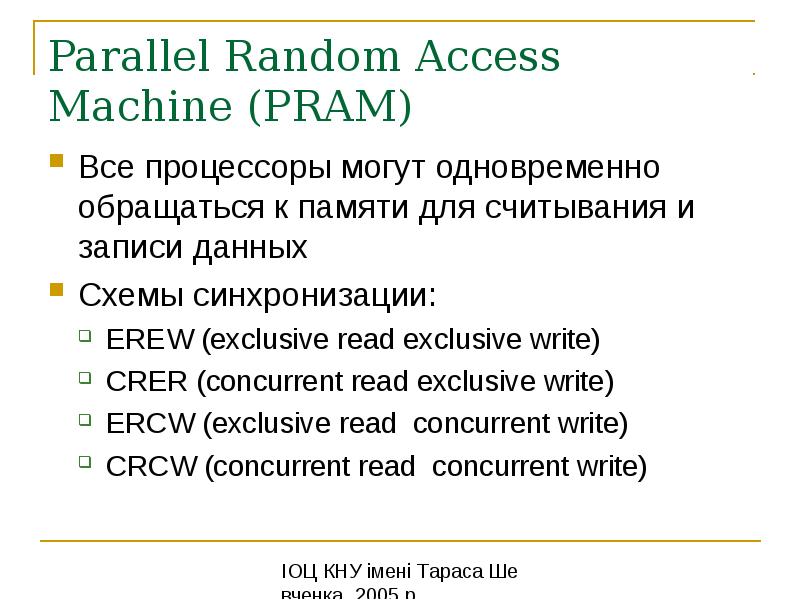

Parallel Random Access Machine (PRAM) Все процессоры могут одновременно обращаться к памяти для считывания и записи данных Схемы синхронизации: EREW (exclusive read exclusive write) CRER (concurrent read exclusive write) ERCW (exclusive read concurrent write) CRCW (concurrent read concurrent write)

Слайд 5

Описание слайда:

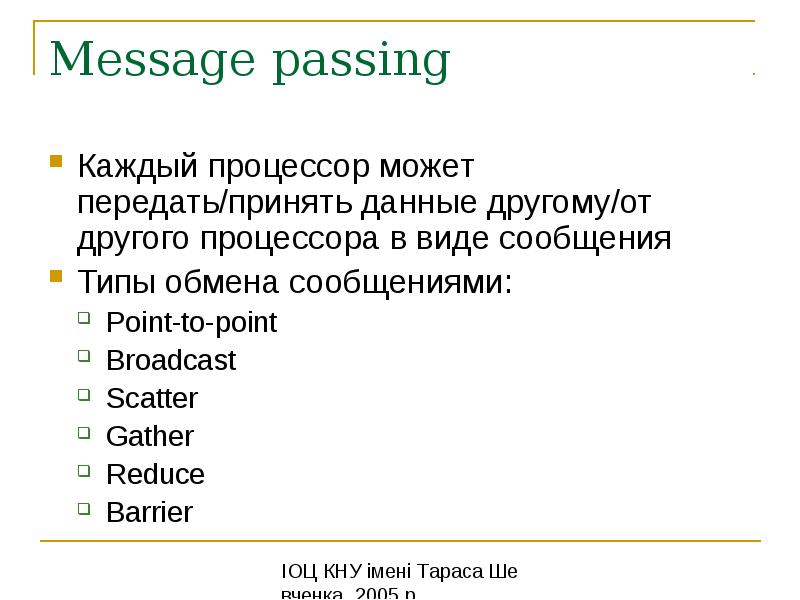

Message passing Каждый процессор может передать/принять данные другому/от другого процессора в виде сообщения Типы обмена сообщениями: Point-to-point Broadcast Scatter Gather Reduce Barrier

Слайд 6

Описание слайда:

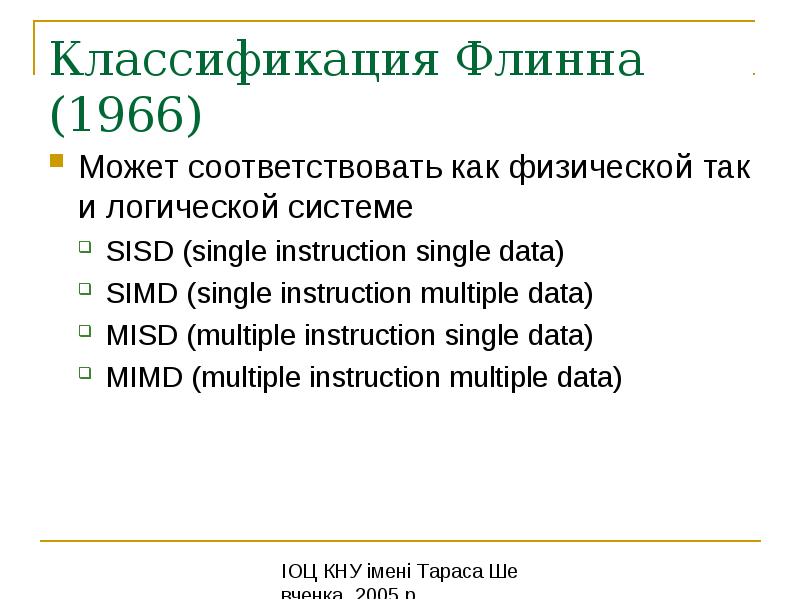

Классификация Флинна (1966) Может соответствовать как физической так и логической системе SISD (single instruction single data) SIMD (single instruction multiple data) MISD (multiple instruction single data) MIMD (multiple instruction multiple data)

Слайд 7

Описание слайда:

Один поток команд, один поток данных (SISD) Обычная последовательная ЭВМ Суперскалярный процессор: поток команд и поток данных остается один, но процессор может обработать за один такт несколько последовательно идущих команд Система пакетного режима (batch queue system) Задачи ставятся в очередь, как только выполнилась одна, запускается следующая

Слайд 8

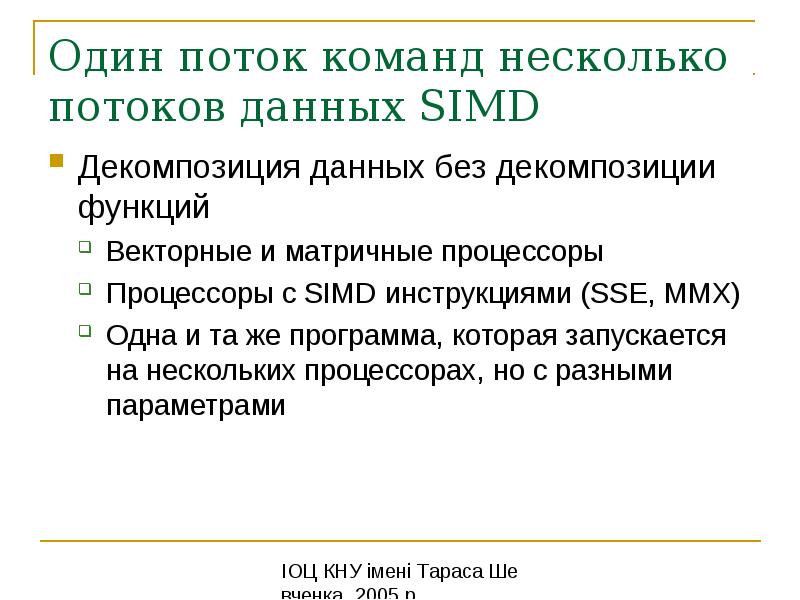

Описание слайда:

Один поток команд несколько потоков данных SIMD Декомпозиция данных без декомпозиции функций Векторные и матричные процессоры Процессоры с SIMD инструкциями (SSE, MMX) Одна и та же программа, которая запускается на нескольких процессорах, но с разными параметрами

Слайд 9

Описание слайда:

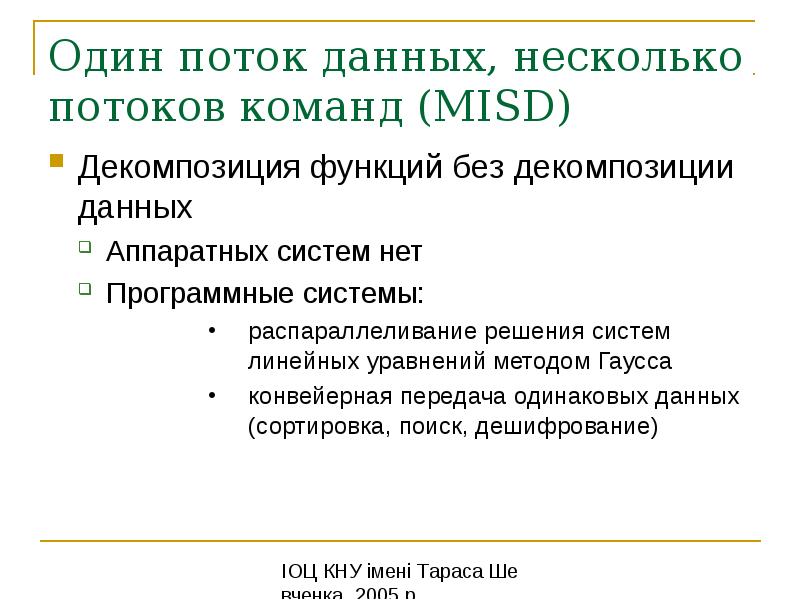

Один поток данных, несколько потоков команд (MISD) Декомпозиция функций без декомпозиции данных Аппаратных систем нет Программные системы: распараллеливание решения систем линейных уравнений методом Гаусса конвейерная передача одинаковых данных (сортировка, поиск, дешифрование)

Слайд 10

Описание слайда:

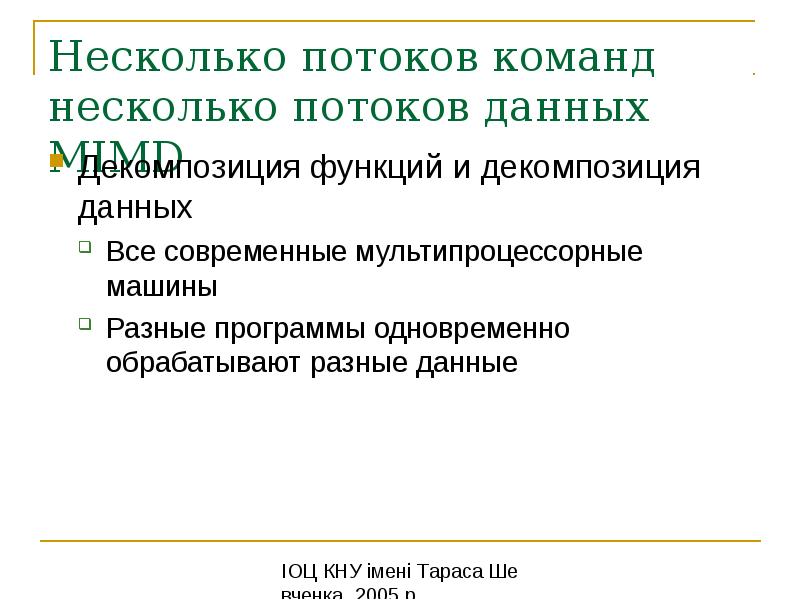

Несколько потоков команд несколько потоков данных MIMD Декомпозиция функций и декомпозиция данных Все современные мультипроцессорные машины Разные программы одновременно обрабатывают разные данные

Слайд 11

Описание слайда:

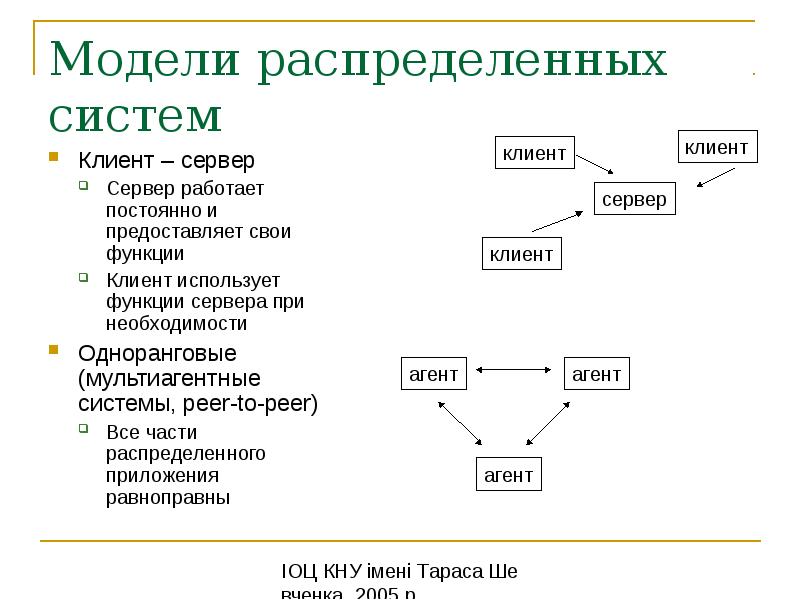

Модели распределенных систем Клиент – сервер Сервер работает постоянно и предоставляет свои функции Клиент использует функции сервера при необходимости Одноранговые (мультиагентные системы, peer-to-peer) Все части распределенного приложения равноправны

Слайд 12

Описание слайда:

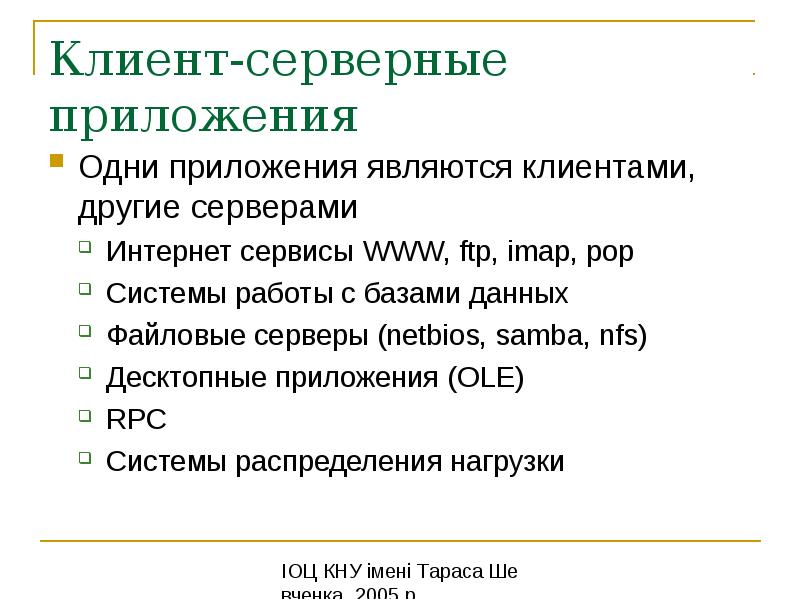

Клиент-серверные приложения Одни приложения являются клиентами, другие серверами Интернет сервисы WWW, ftp, imap, pop Системы работы с базами данных Файловые серверы (netbios, samba, nfs) Десктопные приложения (OLE) RPC Системы распределения нагрузки

Слайд 13

Описание слайда:

Мультиагентные системы Каждое приложение есть одновременно и клиентом и сервером Система электронной почты (smtp) Пиринговые сети (thorrent) Ситемы мониторинга (snmp) Системы балансировки нагрузки (mosix)

Слайд 14

Описание слайда:

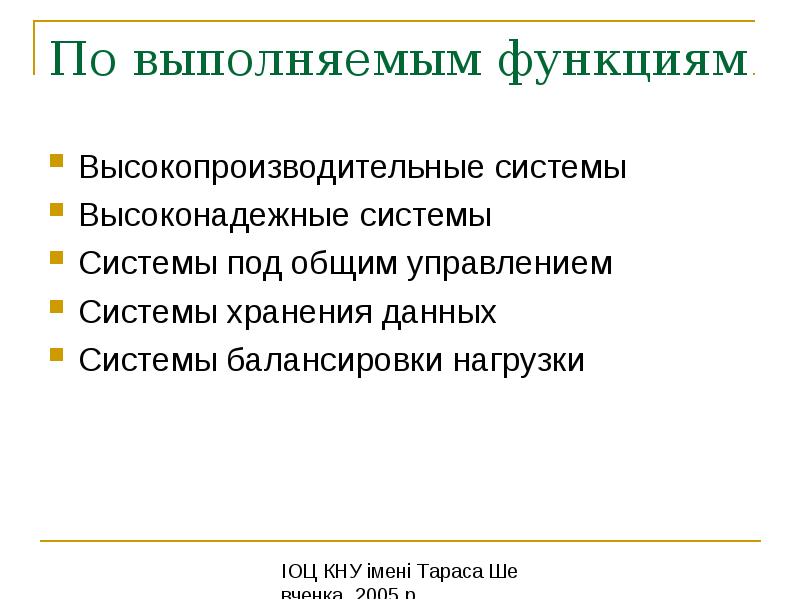

По выполняемым функциям Высокопроизводительные системы Высоконадежные системы Системы под общим управлением Системы хранения данных Системы балансировки нагрузки

Слайд 15

Описание слайда:

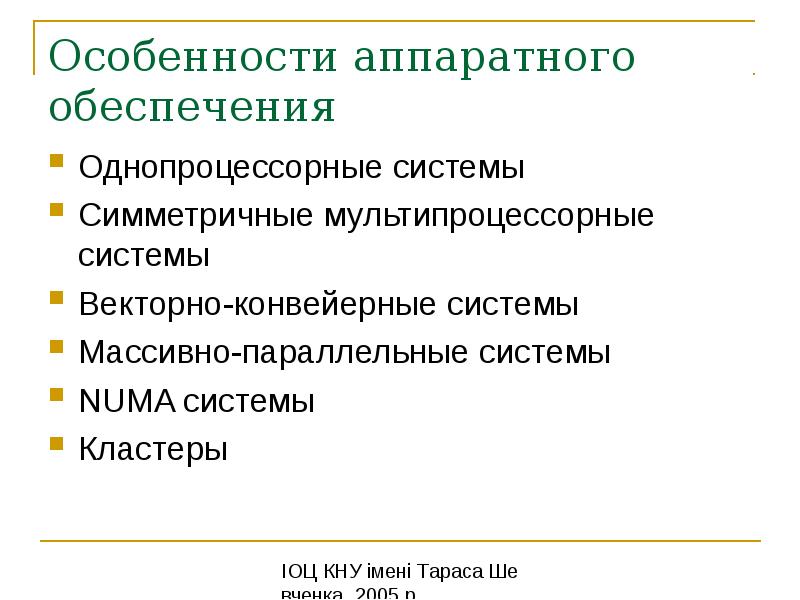

Особенности аппаратного обеспечения Однопроцессорные системы Симметричные мультипроцессорные системы Векторно-конвейерные системы Массивно-параллельные системы NUMA системы Кластеры

Слайд 16

Описание слайда:

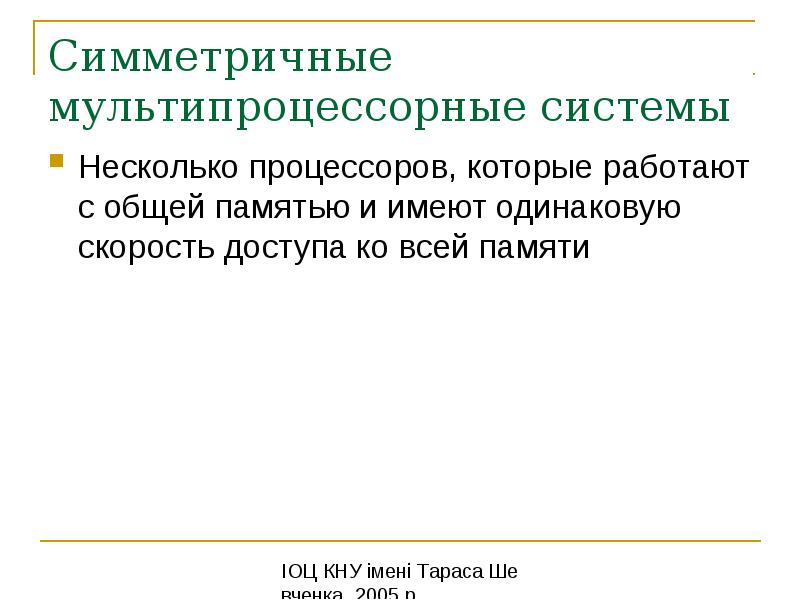

Симметричные мультипроцессорные системы Несколько процессоров, которые работают с общей памятью и имеют одинаковую скорость доступа ко всей памяти

Слайд 17

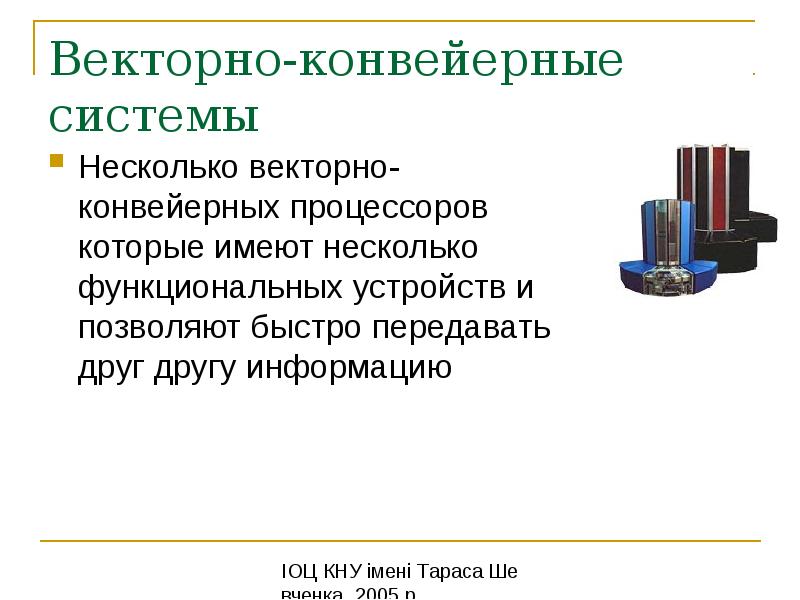

Описание слайда:

Векторно-конвейерные системы Несколько векторно-конвейерных процессоров которые имеют несколько функциональных устройств и позволяют быстро передавать друг другу информацию

Слайд 18

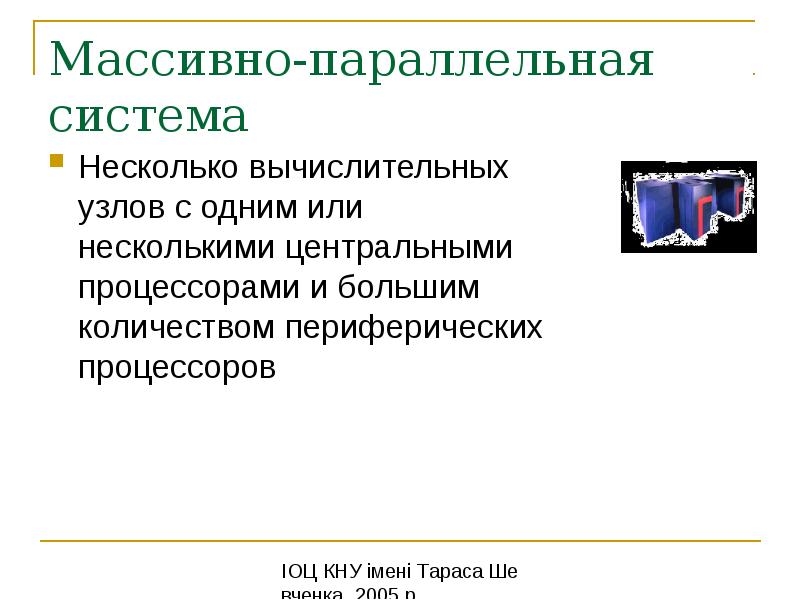

Описание слайда:

Массивно-параллельная система Несколько вычислительных узлов с одним или несколькими центральными процессорами и большим количеством периферических процессоров

Слайд 19

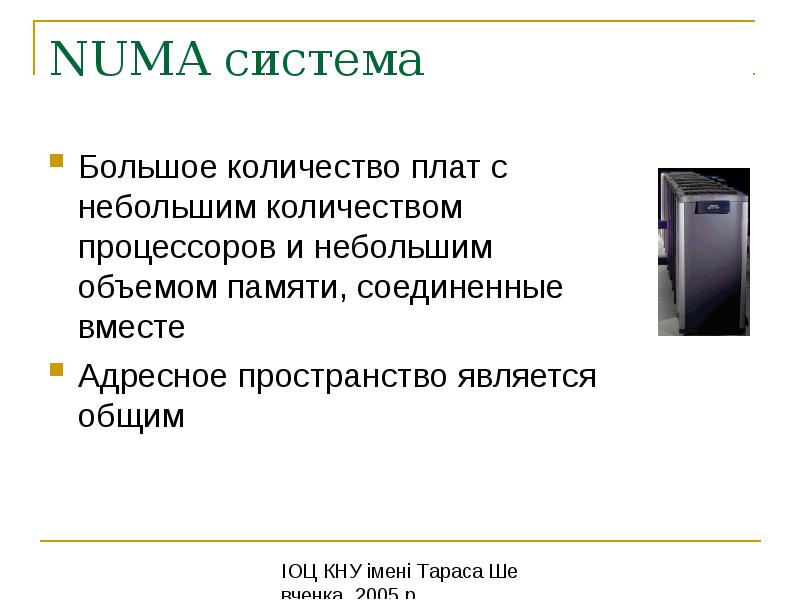

Описание слайда:

NUMA система Большое количество плат с небольшим количеством процессоров и небольшим объемом памяти, соединенные вместе Адресное пространство является общим

Слайд 20

Описание слайда:

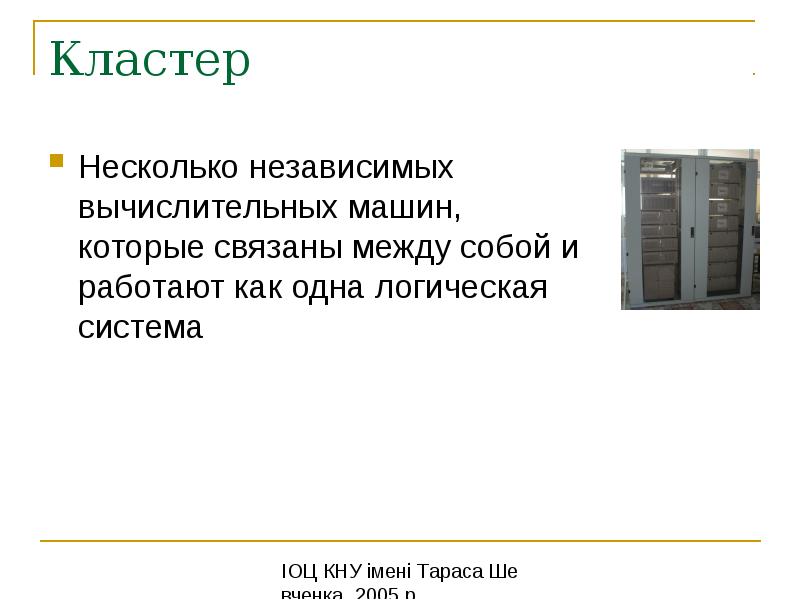

Кластер Несколько независимых вычислительных машин, которые связаны между собой и работают как одна логическая система

Слайд 21

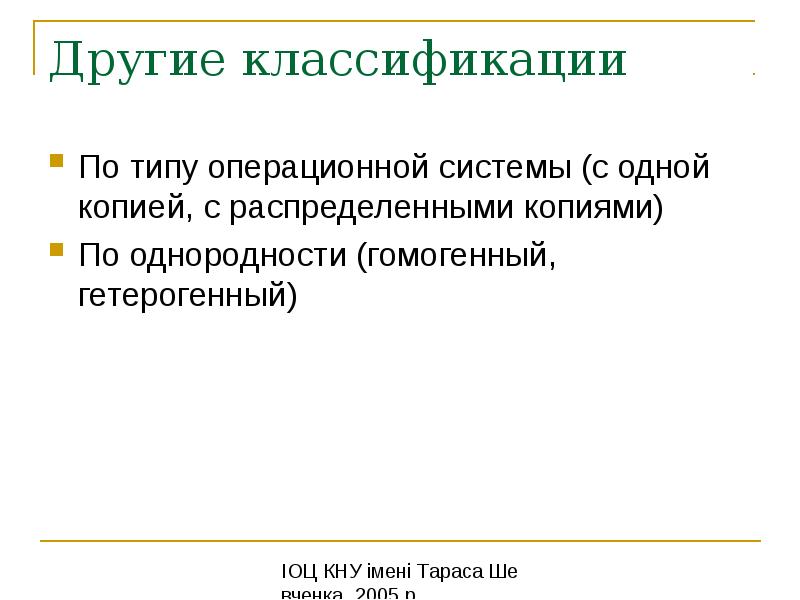

Описание слайда:

Другие классификации По типу операционной системы (с одной копией, с распределенными копиями) По однородности (гомогенный, гетерогенный)

Слайд 22

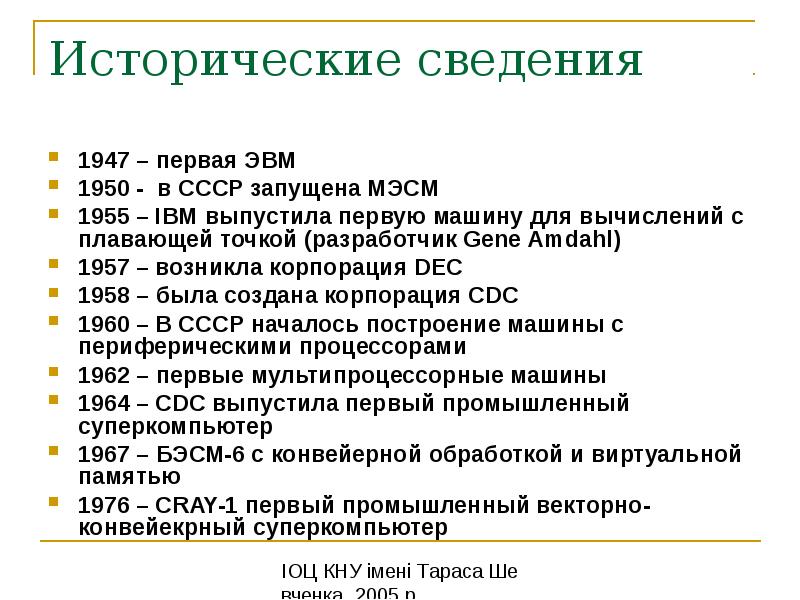

Описание слайда:

Исторические сведения 1947 – первая ЭВМ 1950 - в СССР запущена МЭСМ 1955 – IBM выпустила первую машину для вычислений с плавающей точкой (разработчик Gene Amdahl) 1957 – возникла корпорация DEC 1958 – была создана корпорация СDC 1960 – В СССР началось построение машины с периферическими процессорами 1962 – первые мультипроцессорные машины 1964 – CDC выпустила первый промышленный суперкомпьютер 1967 – БЭСМ-6 с конвейерной обработкой и виртуальной памятью 1976 – CRAY-1 первый промышленный векторно-конвейекрный суперкомпьютер

Слайд 23

Описание слайда:

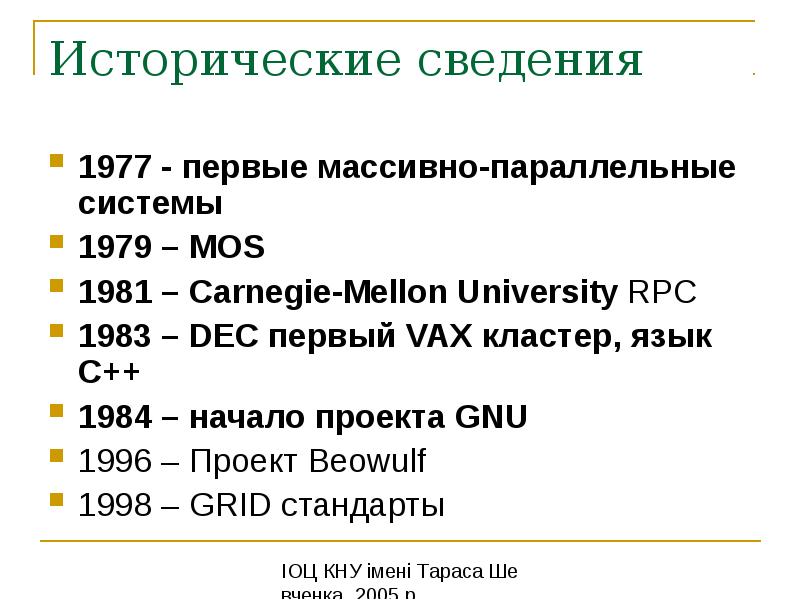

Исторические сведения 1977 - первые массивно-параллельные системы 1979 – MOS 1981 – Carnegie-Mellon University RPC 1983 – DEC первый VAX кластер, язык С++ 1984 – начало проекта GNU 1996 – Проект Beowulf 1998 – GRID стандарты

Слайд 24

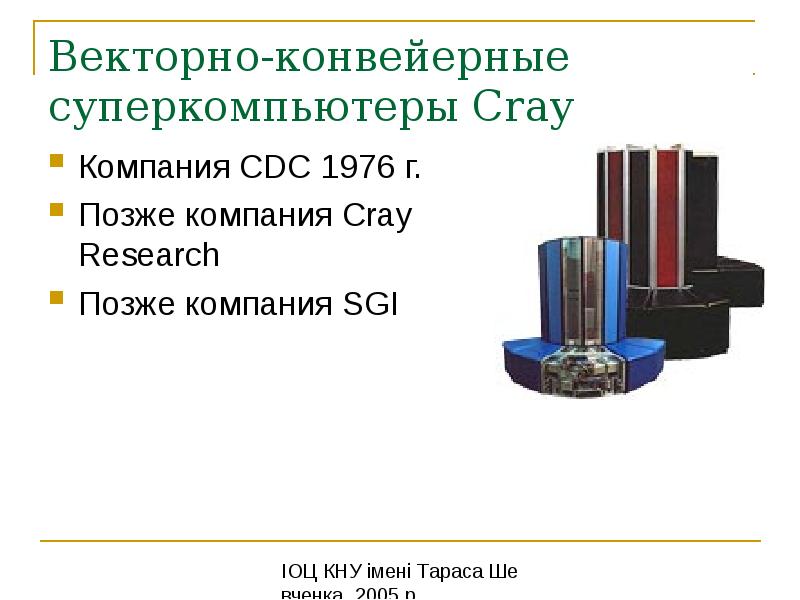

Описание слайда:

Векторно-конвейерные суперкомпьютеры Cray Компания CDC 1976 г. Позже компания Cray Research Позже компания SGI

Слайд 25

Описание слайда:

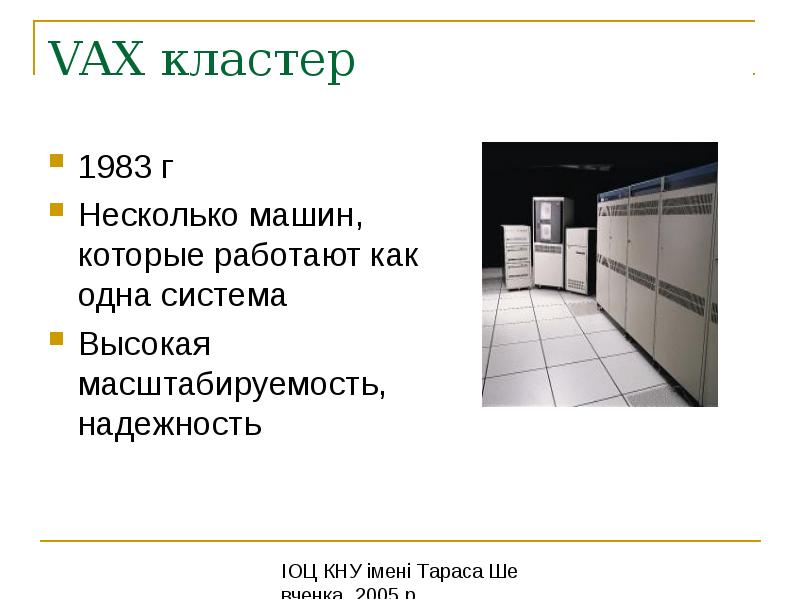

VAX кластер 1983 г Несколько машин, которые работают как одна система Высокая масштабируемость, надежность

Слайд 26

Описание слайда:

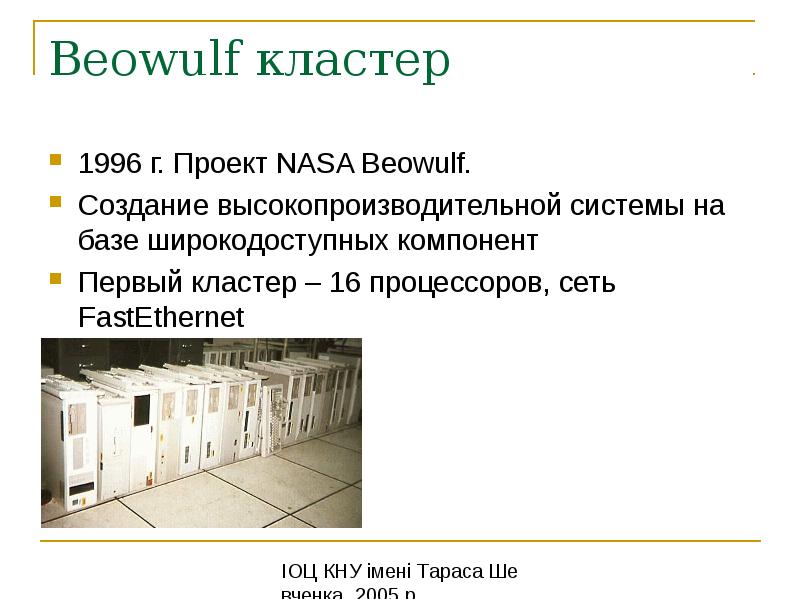

Beowulf кластер 1996 г. Проект NASA Beowulf. Создание высокопроизводительной системы на базе широкодоступных компонент Первый кластер – 16 процессоров, сеть FastEthernet

Слайд 27

Описание слайда:

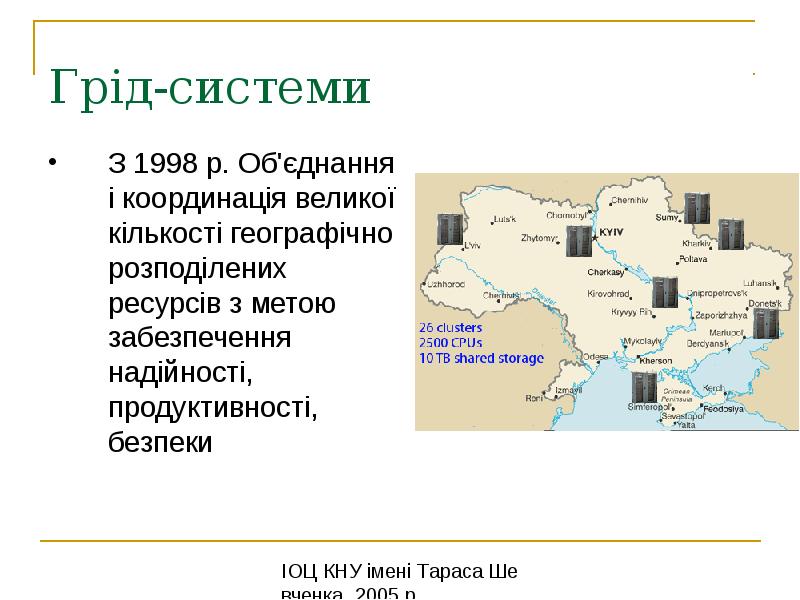

Грід-системи З 1998 р. Об'єднання і координація великої кількості географічно розподілених ресурсів з метою забезпечення надійності, продуктивності, безпеки
