Лекция 2 Логические вентили

Слайд 2

Описание слайда:

Цели и задачи Знакомство с основными элементами цифровых схем – логическими вентилями. Рассмотрим различные типы логических вентилей. Знакомство с базовыми функциями булевой алгебры

Слайд 3

Описание слайда:

Базовые логические функции НЕ (NOT) И (AND) ИЛИ (OR)

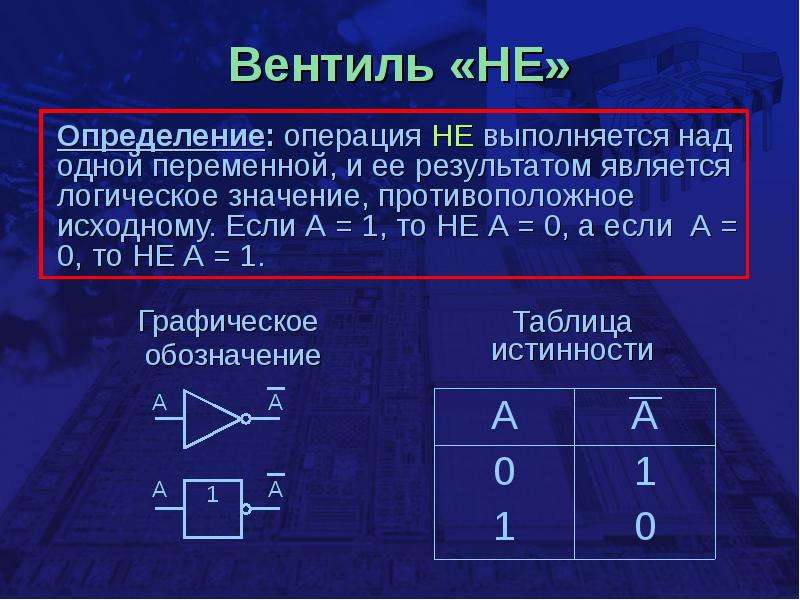

Слайд 4

Описание слайда:

Вентиль «НЕ» Определение: операция НЕ выполняется над одной переменной, и ее результатом является логическое значение, противоположное исходному. Если А = 1, то НЕ А = 0, а если А = 0, то НЕ А = 1.

Слайд 5

Описание слайда:

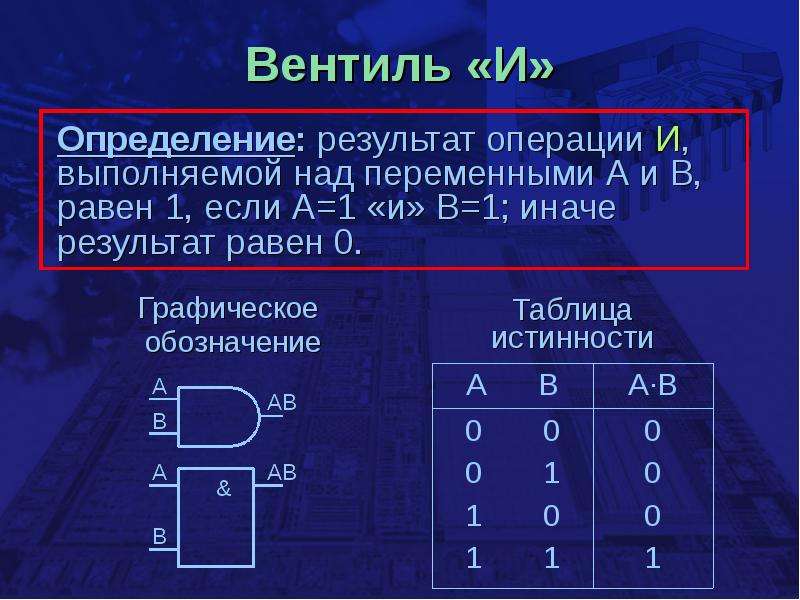

Вентиль «И» Определение: результат операции И, выполняемой над переменными А и В, равен 1, если А=1 «и» В=1; иначе результат равен 0.

Слайд 6

Описание слайда:

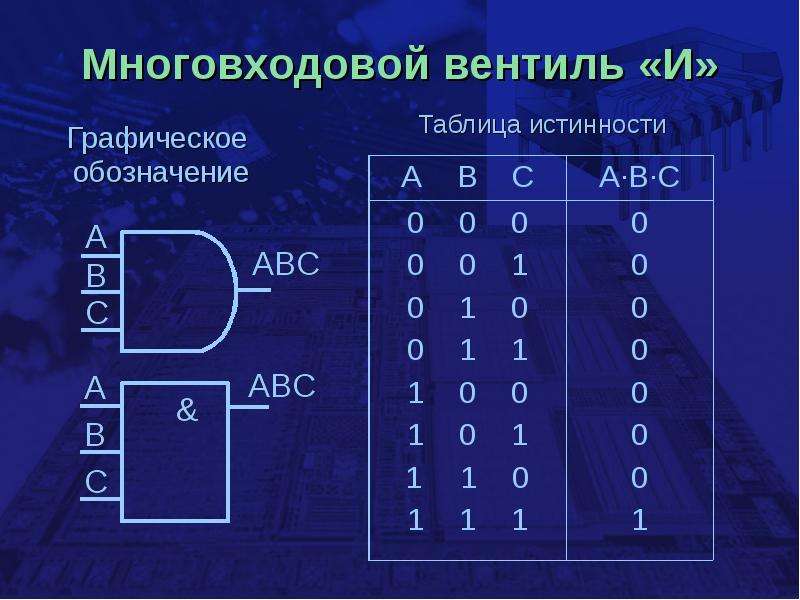

Многовходовой вентиль «И»

Слайд 7

Описание слайда:

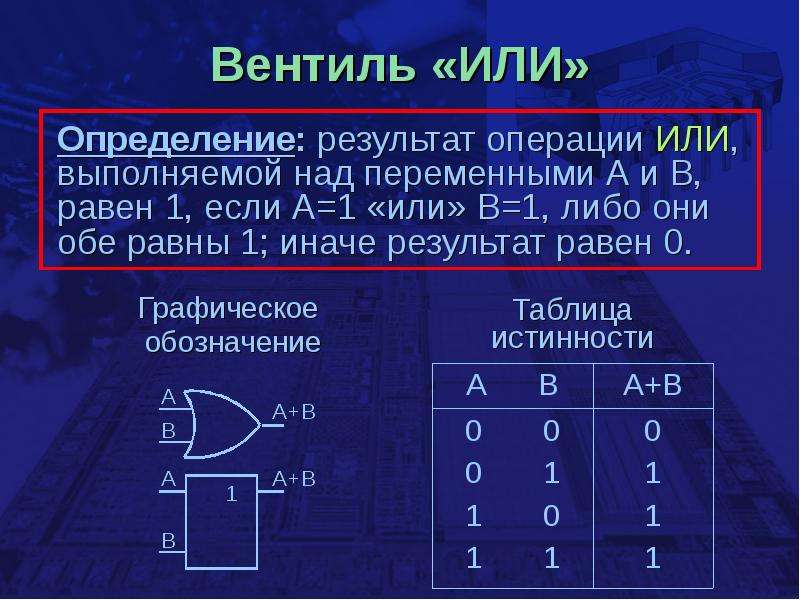

Вентиль «ИЛИ» Определение: результат операции ИЛИ, выполняемой над переменными А и В, равен 1, если А=1 «или» В=1, либо они обе равны 1; иначе результат равен 0.

Слайд 8

Описание слайда:

Многовходовой вентиль «ИЛИ»

Слайд 9

Описание слайда:

Упрощенные определения Если хотя бы один из входов вентиля «И» равен 0, то выход этого вентиля будет также равен 0, иначе 1. Если хотя бы один из входов вентиля «ИЛИ» равен 1, то выход этого вентиля будет также равен 1, иначе 0.

Слайд 10

Описание слайда:

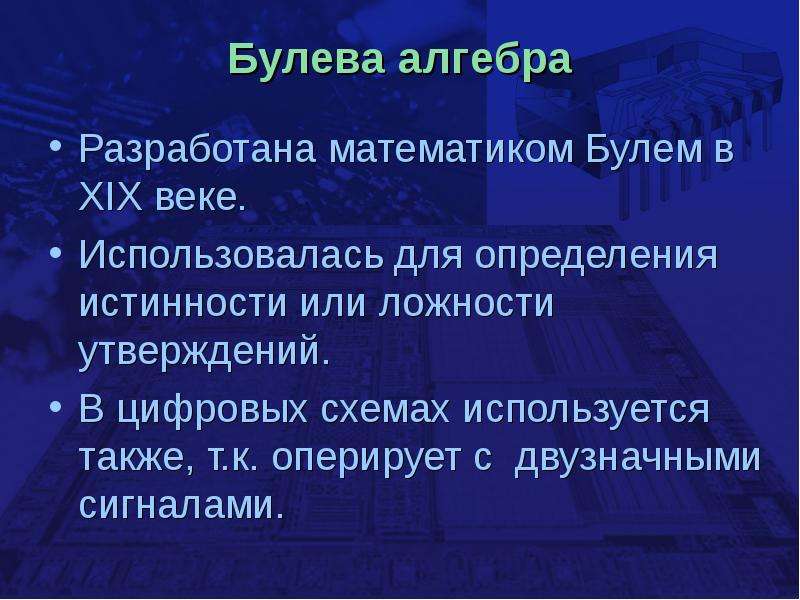

Булева алгебра Разработана математиком Булем в ХIХ веке. Использовалась для определения истинности или ложности утверждений. В цифровых схемах используется также, т.к. оперирует с двузначными сигналами.

Слайд 11

Описание слайда:

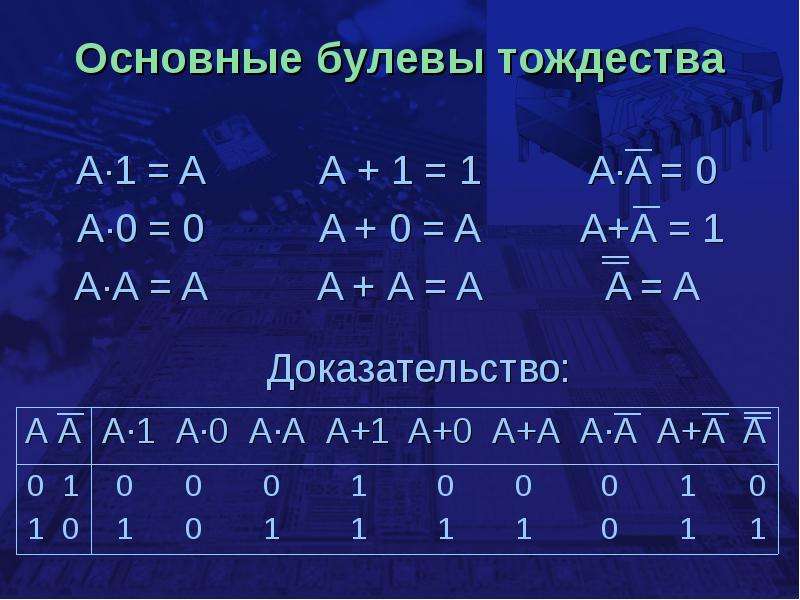

Основные булевы тождества A·1 = A A·0 = 0 A·A = A

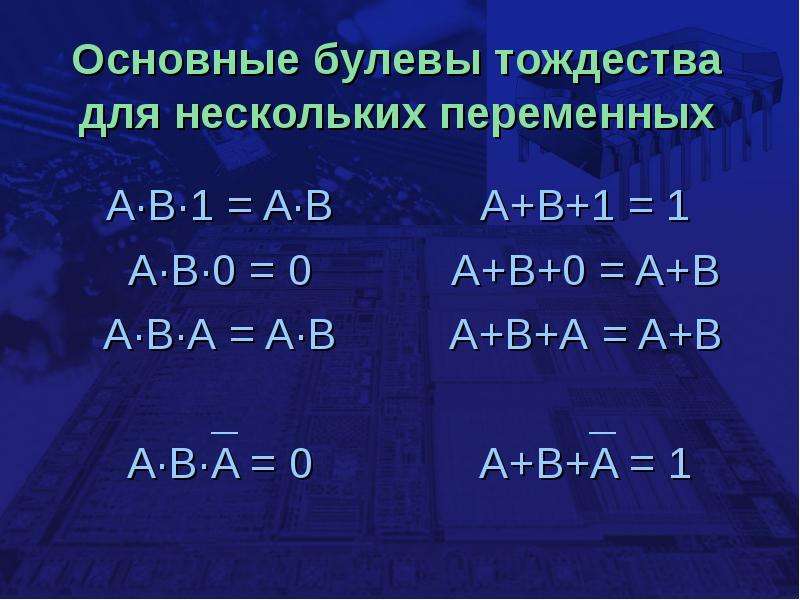

Слайд 12

Описание слайда:

Основные булевы тождества для нескольких переменных A·B·1 = A·B A·B·0 = 0 A·B·A = A·B A·B·A = 0

Слайд 13

Описание слайда:

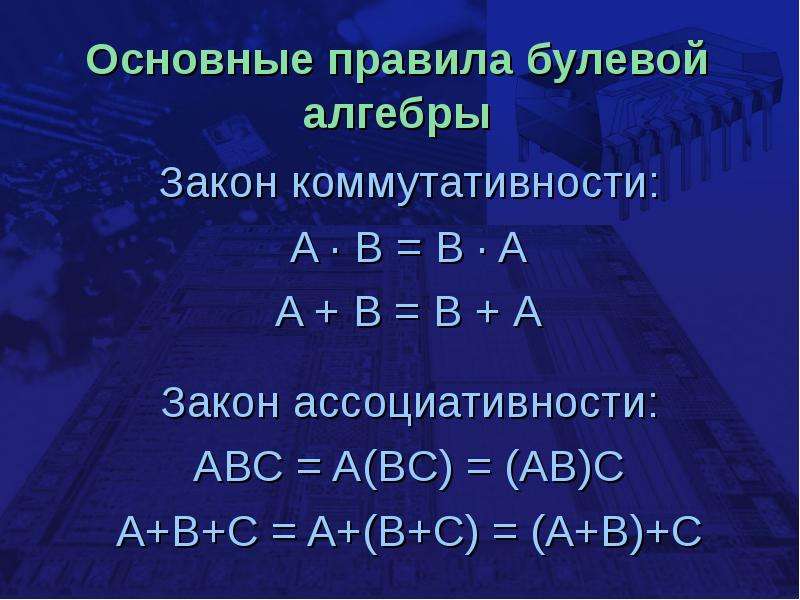

Основные правила булевой алгебры Закон коммутативности: A · B = B · A A + B = B + A Закон ассоциативности: ABС = A(BС) = (AB)С A+B+С = A+(B+С) = (A+B)+С

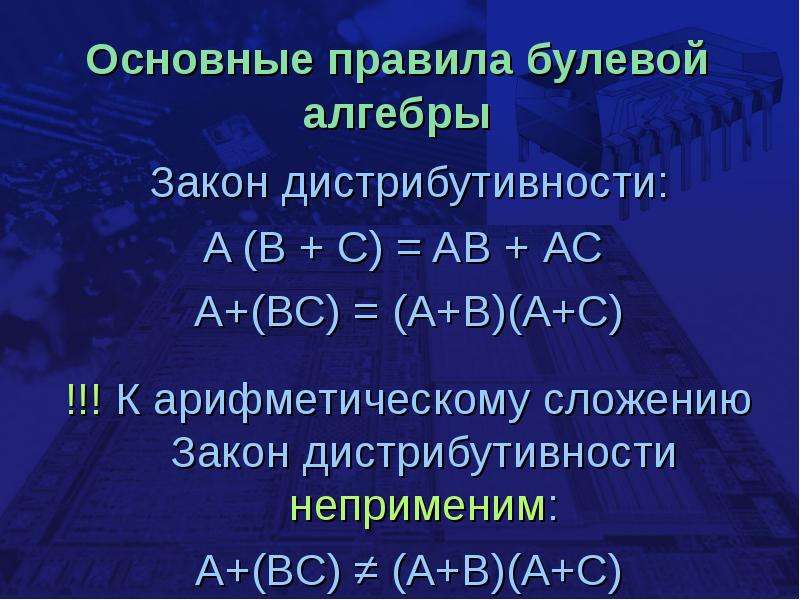

Слайд 14

Описание слайда:

Основные правила булевой алгебры Закон дистрибутивности: A (B + С) = AB + АС A+(BС) = (A+B)(А+С) !!! К арифметическому сложению Закон дистрибутивности неприменим: A+(BС) ≠ (A+B)(А+С)

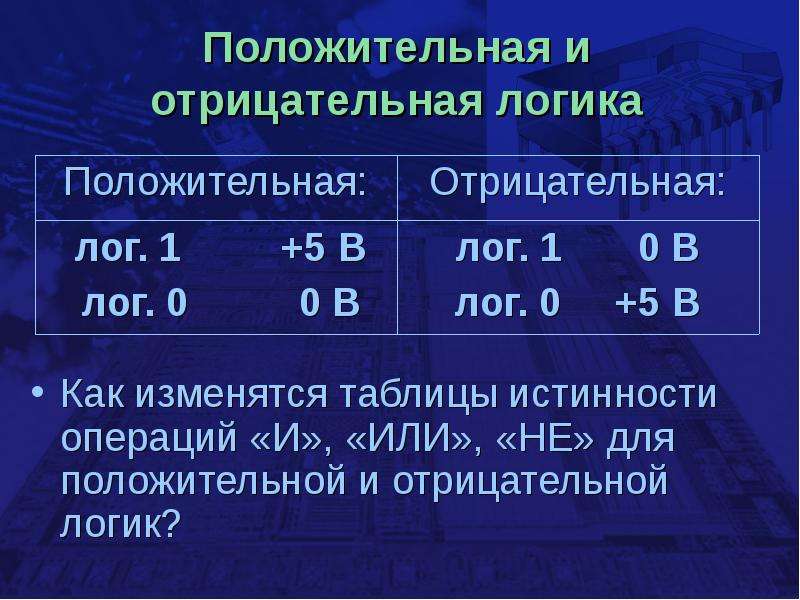

Слайд 15

Описание слайда:

Положительная и отрицательная логика Как изменятся таблицы истинности операций «И», «ИЛИ», «НЕ» для положительной и отрицательной логик?

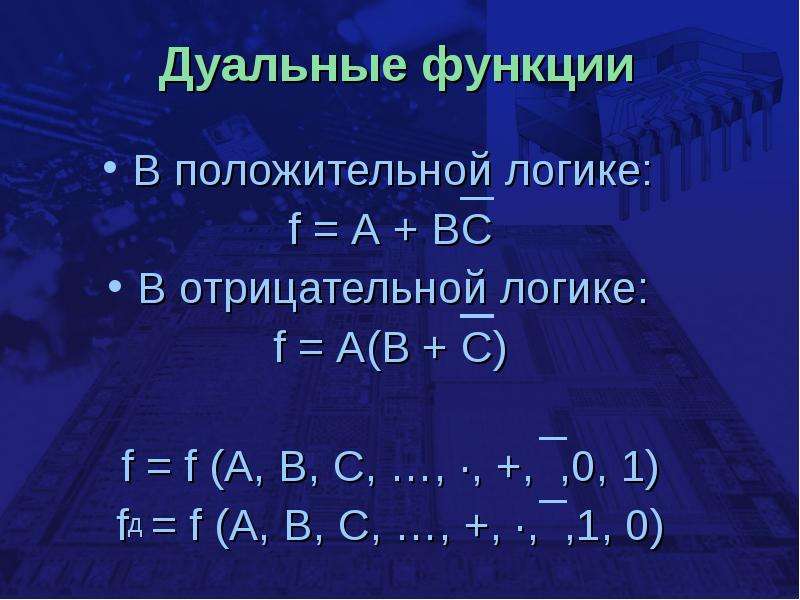

Слайд 16

Описание слайда:

Дуальные функции В положительной логике: f = A + BC В отрицательной логике: f = A(B + C) f = f (A, B, C, …, ·, +, ,0, 1) fд = f (A, B, C, …, +, ·, ,1, 0)

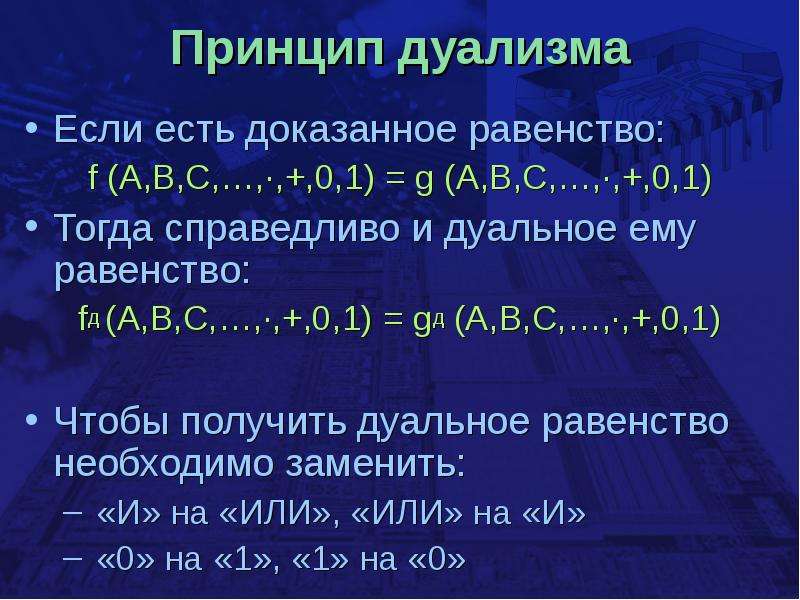

Слайд 17

Описание слайда:

Принцип дуализма

Слайд 18

Описание слайда:

Принцип дуализма

Слайд 19

Описание слайда:

Теорема де Моргана

Слайд 20

Описание слайда:

Теорема де Моргана для 3-х и более переменных

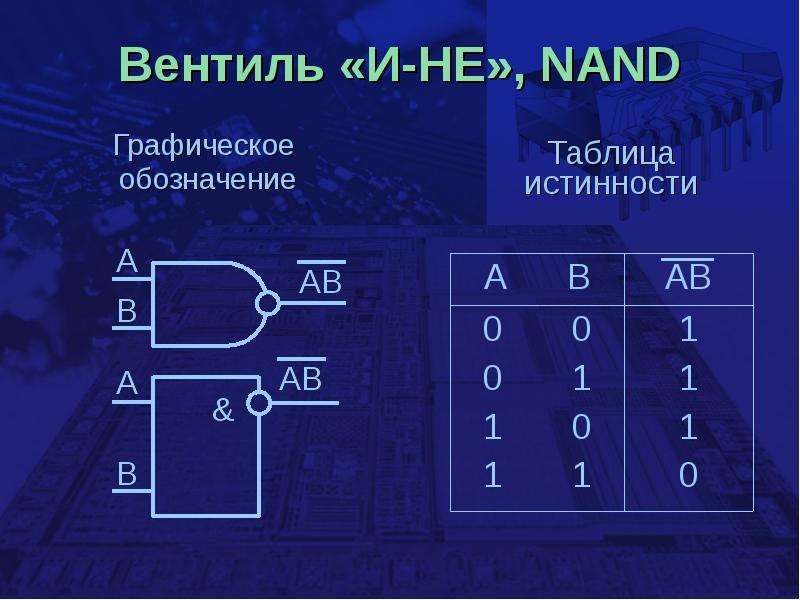

Слайд 21

Описание слайда:

Вентиль «И-НЕ», NAND

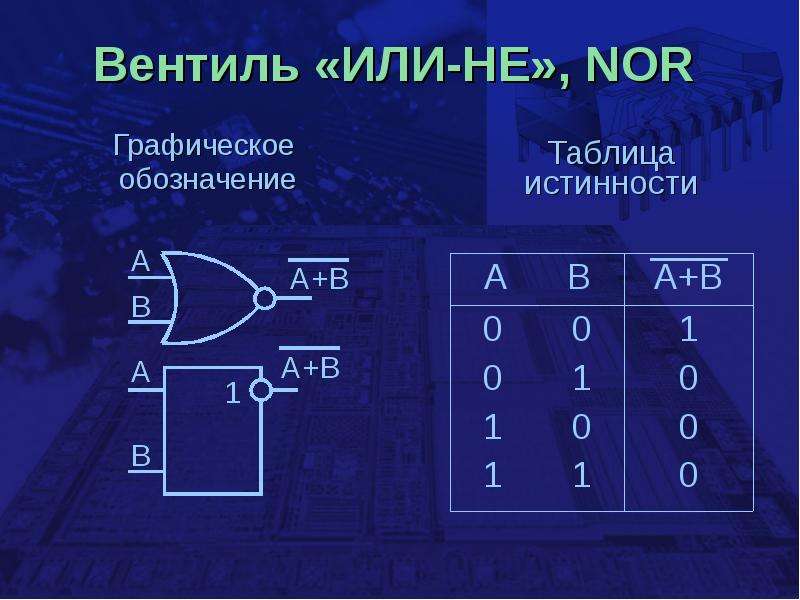

Слайд 22

Описание слайда:

Вентиль «ИЛИ-НЕ», NOR

Слайд 23

Описание слайда:

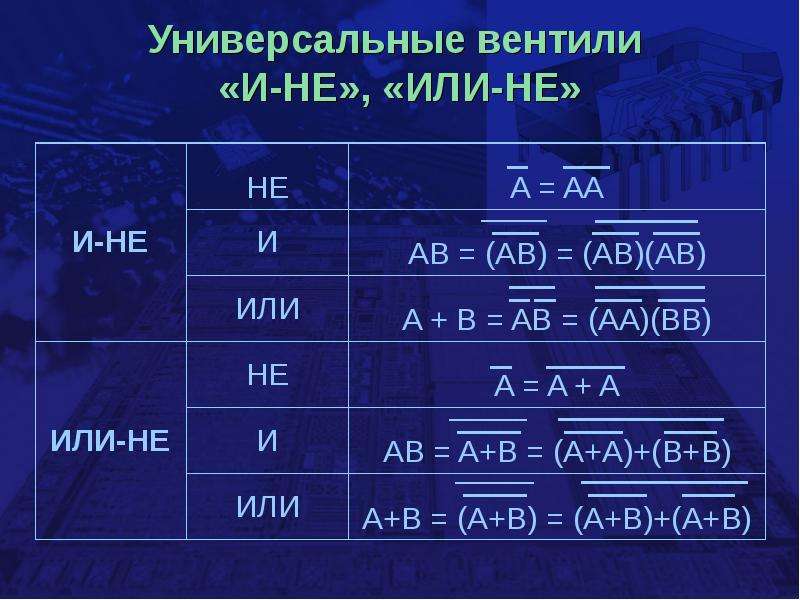

Универсальные вентили «И-НЕ», «ИЛИ-НЕ»

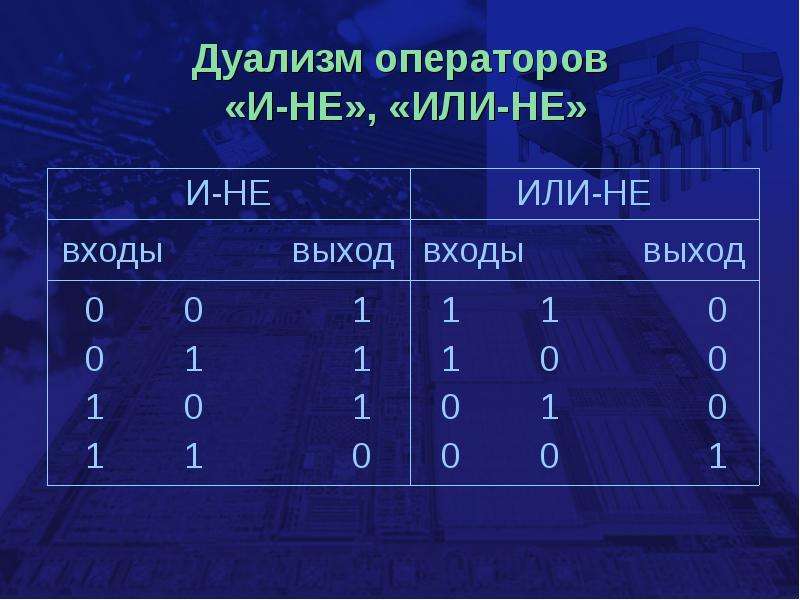

Слайд 24

Описание слайда:

Дуализм операторов «И-НЕ», «ИЛИ-НЕ»

Слайд 25

Описание слайда:

Вентиль «Исключающее ИЛИ» Определение: результат операции исключающее ИЛИ (Exclusive OR), выполняемой над двумя переменными А и В, равен 0, если А=В, иначе результат равен 1.

Слайд 26

Описание слайда:

Вентиль «Исключающее ИЛИ-НЕ» Определение: результат операции исключающее ИЛИ-НЕ (Exclusive NOR), выполняемой над двумя переменными А и В, равен 1, если А=В, иначе результат равен 0.
