Слайд 1

Описание слайда:

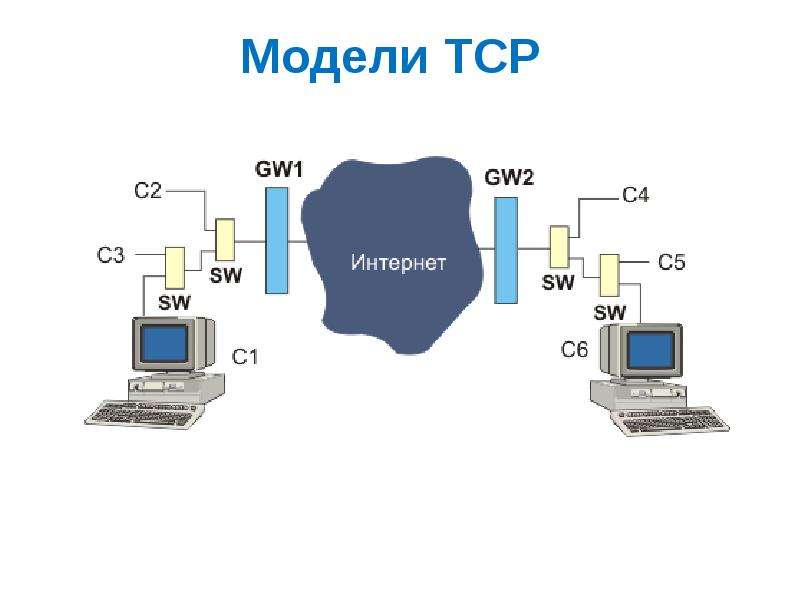

Модели ТСР

Слайд 2

Описание слайда:

1. Вероятность ошибки доставки (BER) невелика и потеря пакета вероятнее всего происходит из-за переполнения буфера. Если потеря пакета из-за его искажения существенна, понижение CWND не поможет, и пакеты будут теряться с той же вероятностью (здесь было бы уместно поискать оптимальное значение MTU). 2. Время доставки (RTT) достаточно стабильно и для его оценки можно использовать простые линейные аппроксимации. Здесь подразумевается, что в рамках сессии все пакеты следуют одним и тем же путем и смена порядка прихода пакетов, хотя и допускается, но маловероятна. Разрешающая способность внутренних часов отправителя должна быть достаточно высока, в противном случае возникают серьезные потери из-за таймаутов. 3. Сеть имеет фиксированную полосу пропускания и, во всяком случае, не допускает скачкообразных ее вариаций. В противном случае потребовался бы механизм для прогнозирования полосы пропускания, а действующие алгоритмы задания CWND оказались бы не эффективными 4. Буферы сетевых устройств используют схему первый_вошел-первым_вышел (FIFO). Предполагается, что размер этих буферов соответствует произведению RTT*B (B - полоса пропускания, RTT - сумма времен транспортировки сегмента от отправителя к получателю и времени движения отклика от получателя к отправителю). Если последнее условие нарушено, пропускная способность неизбежно понизится и будет определяться размером буфера, а не полосой пропускания канала

Слайд 3

Описание слайда:

5. Длительность TCP-сессии больше нескольких RTT, чтобы оправдать используемую протокольную избыточность. Короткие ТСР-сессии, широко используемые WEB-технологией снижают эффективность обмена. (Именно это обстоятельство вынудило в версиях HTTPv1.1 и выше не разрывать ТСР-соединение после вызова очередной страницы). 6. Чтобы минимизировать влияние избыточности, связанной с заголовком (20 байт IP +20 байт ТСР + МАС-заголовок), используемое поле данных должно иметь большой объем. Для узкополосных каналов, где MTU мало, нарушение данного требования делает канал низкоэффективным. По этой причине выявление допустимого MTU в начале сессии должно приветствоваться. 7. Взаимодействие с другими ТСР-сессиями не должно быть разрушительным, приводящим к резкому снижению эффективности виртуального канала Данные условия выполняются отнюдь не всегда, и система не рухнет, если эти условия нарушаются часто. Но эффективность работы соединения окажется не оптимальной.

Слайд 4

Описание слайда:

Трудности в реализации модели протокола ТСР возникли при работе с современными быстрыми (1-10 Гбит/с) и длинными (RTT>200мсек) каналами. Для пакетов с длиной 1500 байт время формирования окна оптимального размера достигает 83333 RTT (режим предотвращения перегрузки), что при RTT=100мсек составляет 1,5 часа!

Слайд 5

Описание слайда:

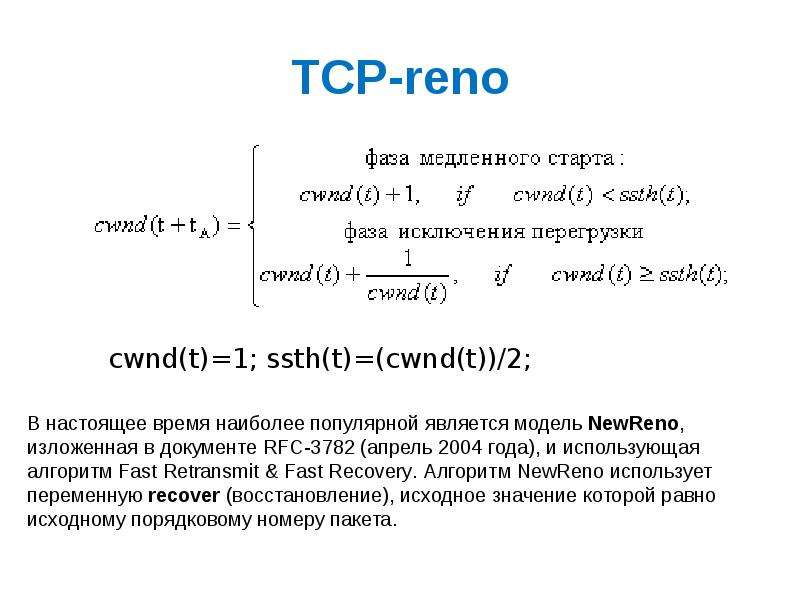

TCP-reno

Слайд 6

Описание слайда:

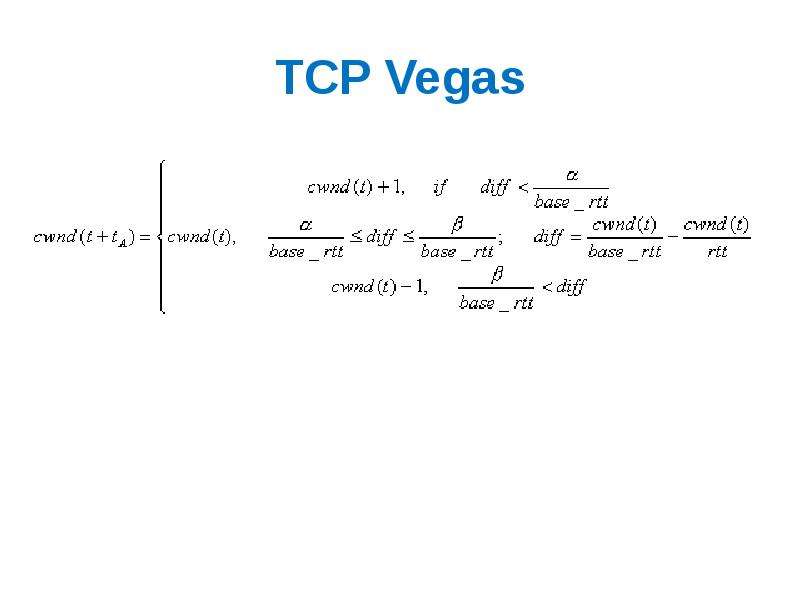

TCP Vegas

Слайд 7

Описание слайда:

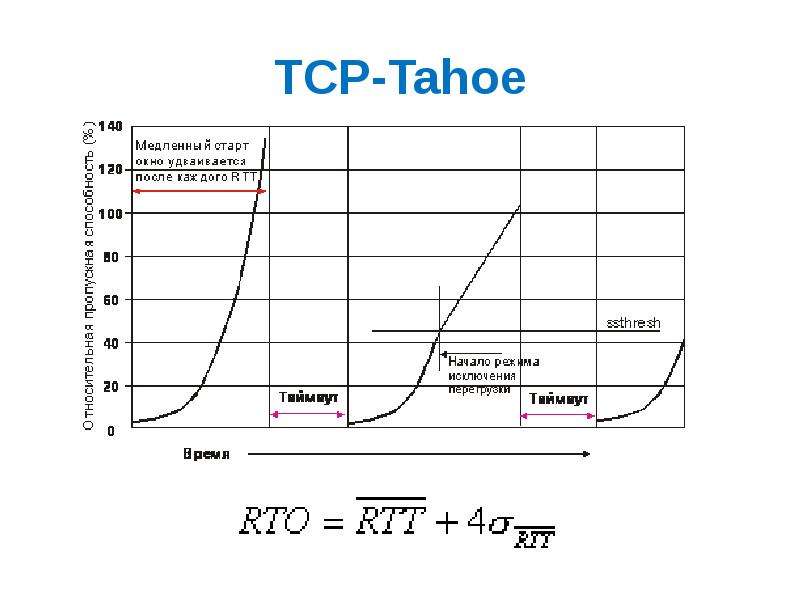

TCP-Tahoe

Слайд 8

Описание слайда:

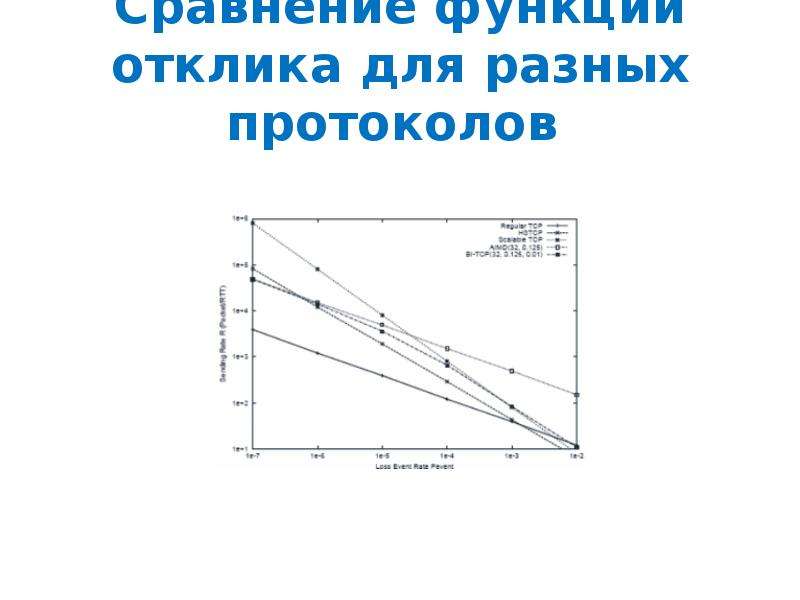

Сравнение функций отклика для разных протоколов

Слайд 9

Описание слайда:

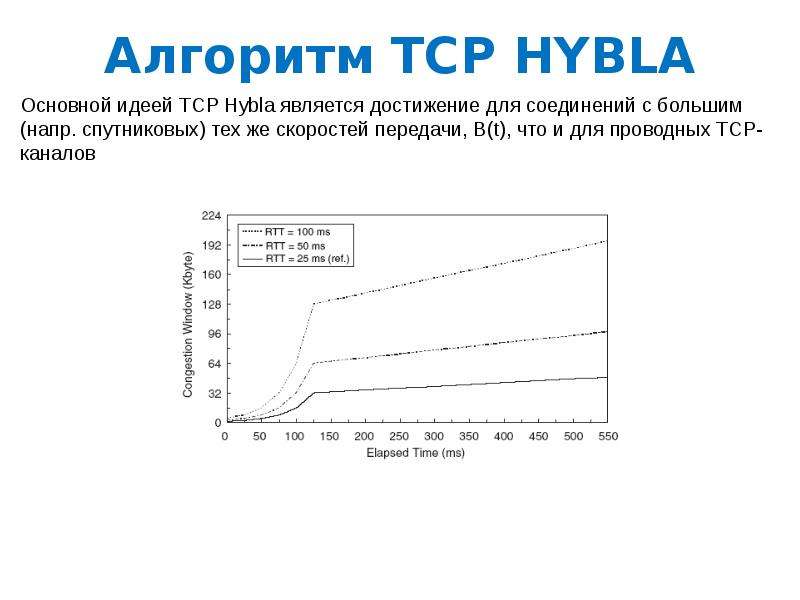

Алгоритм TCP HYBLA

Слайд 10

Описание слайда:

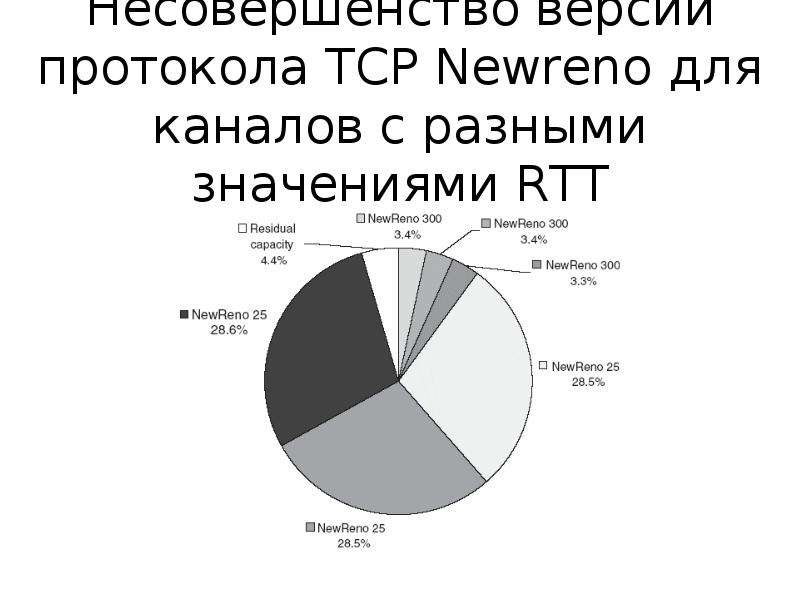

Несовершенство версии протокола TCP Newreno для каналов с разными значениями RTT

Слайд 11

Описание слайда:

CUBIC

Слайд 12

Описание слайда:

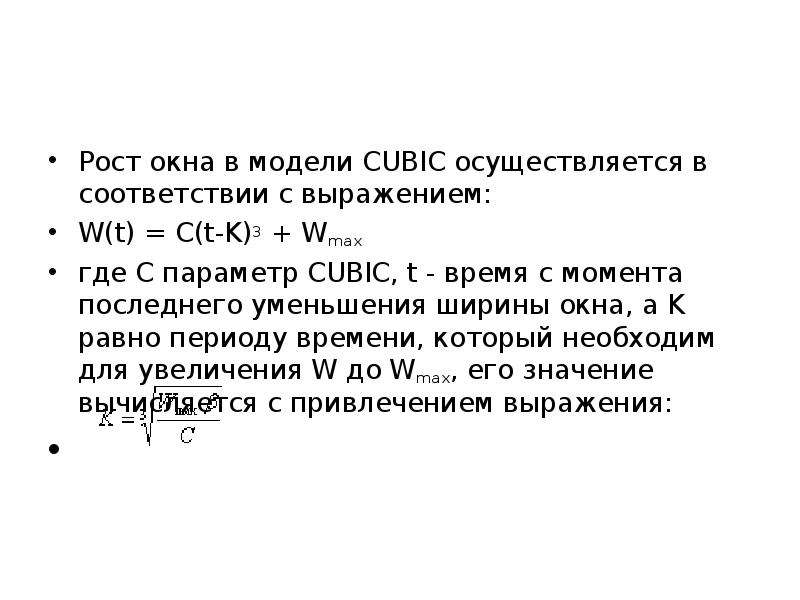

Рост окна в модели CUBIC осуществляется в соответствии с выражением: W(t) = C(t-K)3 + Wmax где C параметр CUBIC, t - время с момента последнего уменьшения ширины окна, а K равно периоду времени, который необходим для увеличения W до Wmax, его значение вычисляется с привлечением выражения:

Слайд 13

Описание слайда:

Two CUBIC flows with 246ms RTT

Слайд 14

Описание слайда:

Работа протокола TCP AIMD Additive-Increase, Multiplicative-Decrease (Область линейного увеличения CWND) Работа протокола TCP AIMD в режиме исключения перегрузок можно характеризовать формулой: BW= где BW - полоса пропускания; MSS - максимальный размер сегмента в байтах, используемый сессией. RTO - таймаут повторной пересылки.  - частота потери пакетов (0.01 означает 1% потерь) Эта формула является наилучшей аппроксимацией. Некоторое упрощение формулы можно получить, считая RTO=5*RTT. Более упрощенная формула

Слайд 15

Описание слайда:

Взаимодействие с чужими потоками При получении трех дублированных подтверждений (DUPACK) отправитель считает пакет потерянным и посылает его повторно. каждое соединение обычно теряет около двух пакетов в каждом эпизоде перегрузки В среднем следует ожидать потерю трех пакетов на одно столкновение. ECN - Explicit Congestion Notification

Слайд 16

Описание слайда:

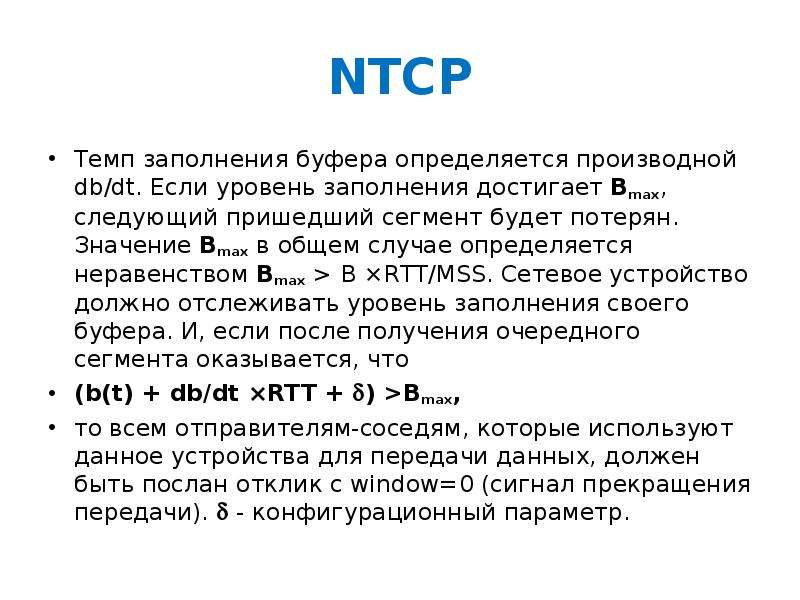

NTCP Темп заполнения буфера определяется производной db/dt. Если уровень заполнения достигает Вmax, следующий пришедший сегмент будет потерян. Значение Вmax в общем случае определяется неравенством Вmax > B ×RTT/MSS. Сетевое устройство должно отслеживать уровень заполнения своего буфера. И, если после получения очередного сегмента оказывается, что (b(t) + db/dt ×RTT + ) >Вmax, то всем отправителям-соседям, которые используют данное устройства для передачи данных, должен быть послан отклик с window=0 (сигнал прекращения передачи).  - конфигурационный параметр.
