Слайд 1

Описание слайда:

Параметры конструкции, Х-величины Лекция 10

Слайд 2

Описание слайда:

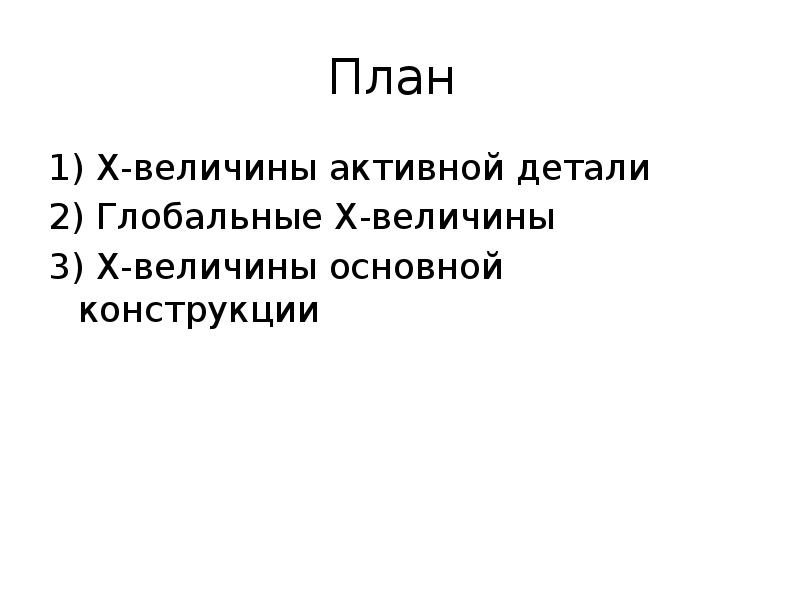

План 1) Х-величины активной детали 2) Глобальные Х-величины 3) Х-величины основной конструкции

Слайд 3

Описание слайда:

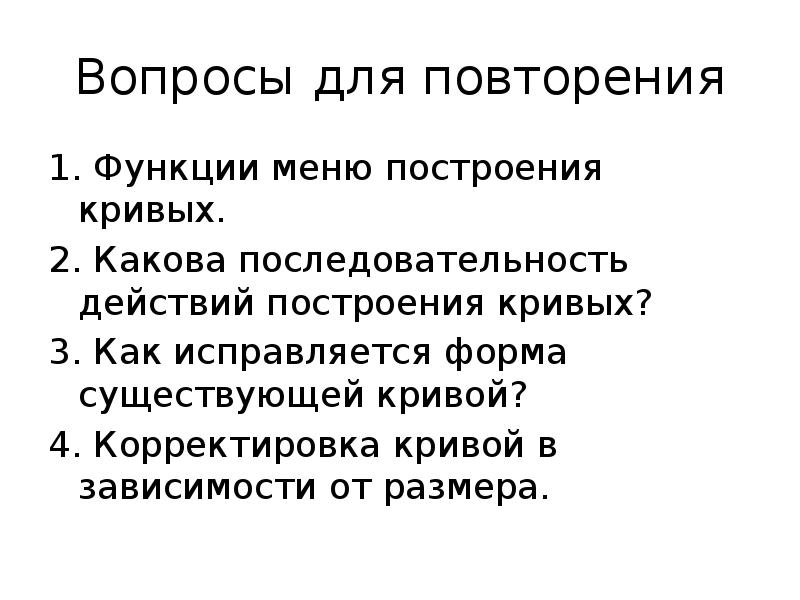

Вопросы для повторения 1. Функции меню построения кривых. 2. Какова последовательность действий построения кривых? 3. Как исправляется форма существующей кривой? 4. Корректировка кривой в зависимости от размера.

Слайд 4

Описание слайда:

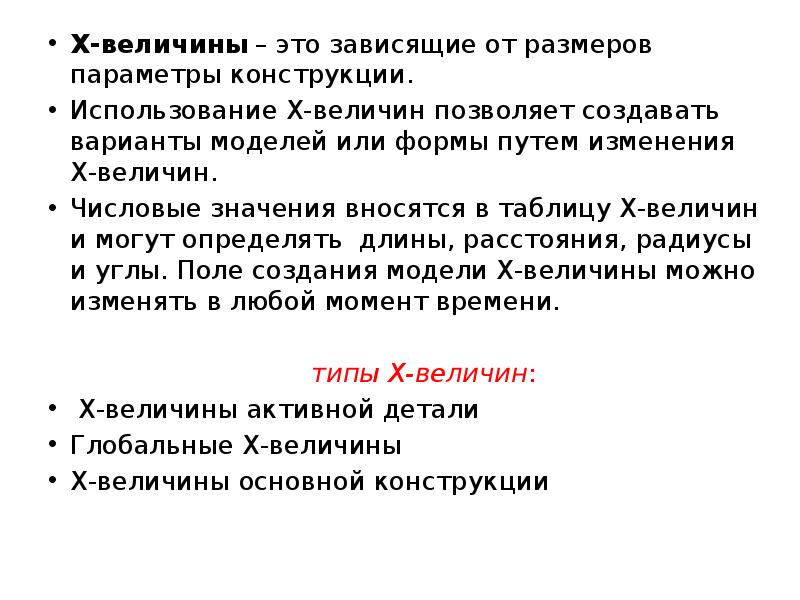

Х-величины – это зависящие от размеров параметры конструкции. Х-величины – это зависящие от размеров параметры конструкции. Использование Х-величин позволяет создавать варианты моделей или формы путем изменения Х-величин. Числовые значения вносятся в таблицу Х-величин и могут определять длины, расстояния, радиусы и углы. Поле создания модели Х-величины можно изменять в любой момент времени. типы Х-величин: Х-величины активной детали Глобальные Х-величины Х-величины основной конструкции

Слайд 5

Описание слайда:

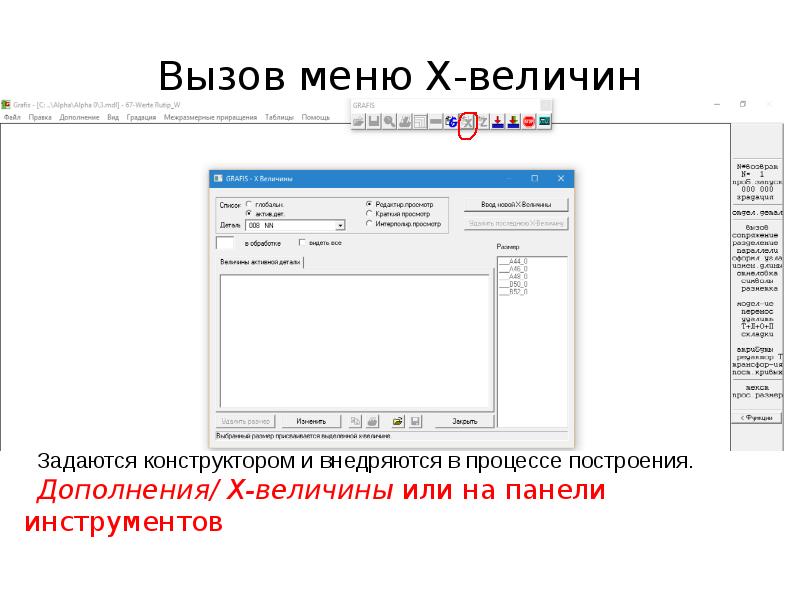

Вызов меню Х-величин

Слайд 6

Описание слайда:

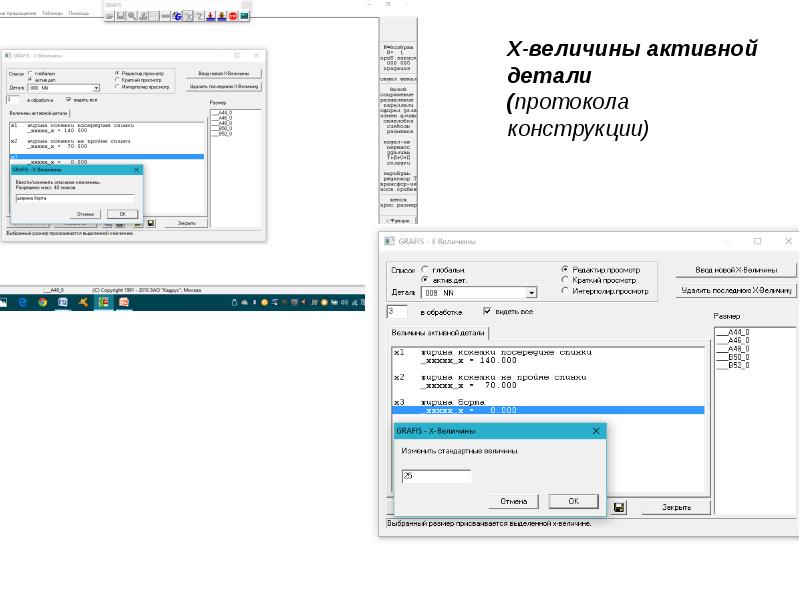

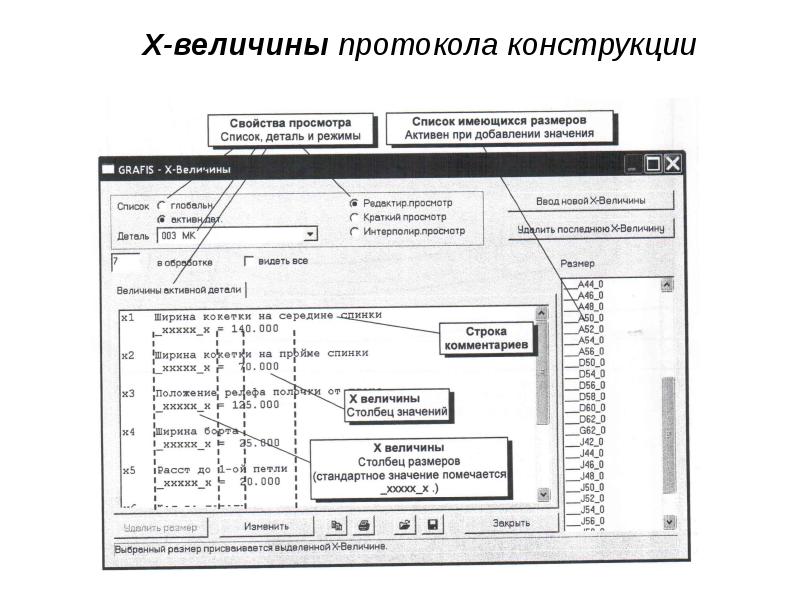

Х-величины протокола конструкции

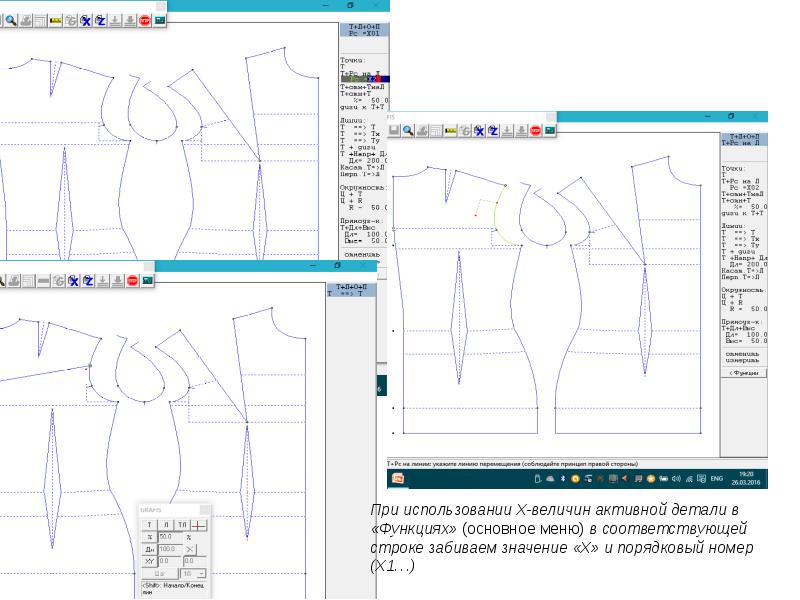

Слайд 7

Описание слайда:

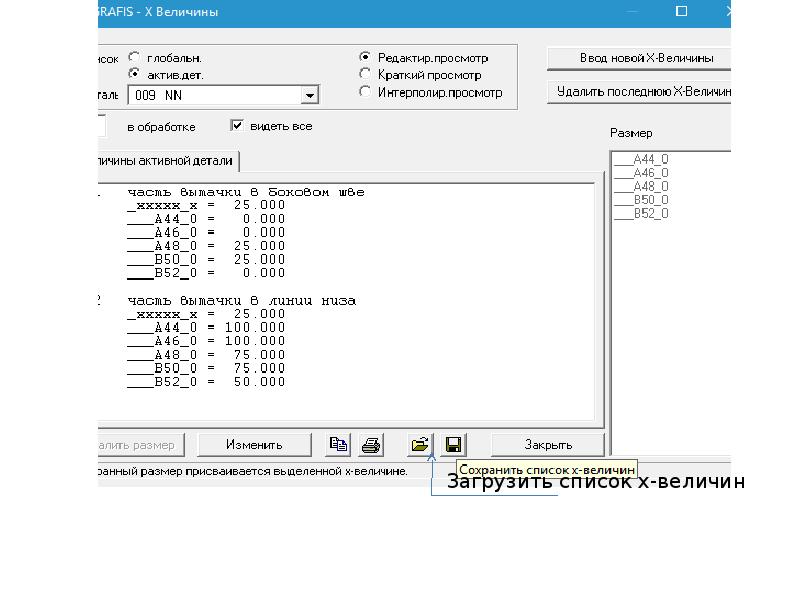

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

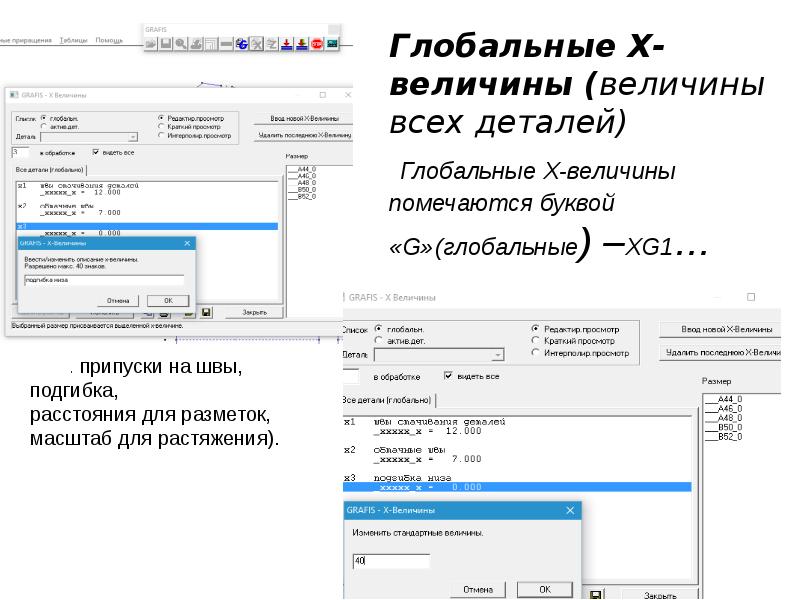

Глобальные Х-величины (величины всех деталей) Глобальные Х-величины помечаются буквой «G»(глобальные) –XG1…

Слайд 10

Описание слайда:

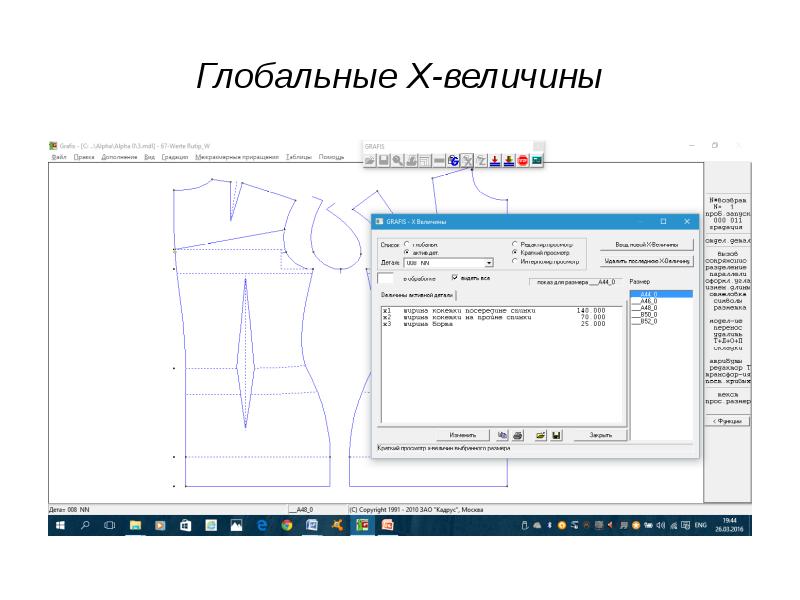

Глобальные Х-величины

Слайд 11

Описание слайда:

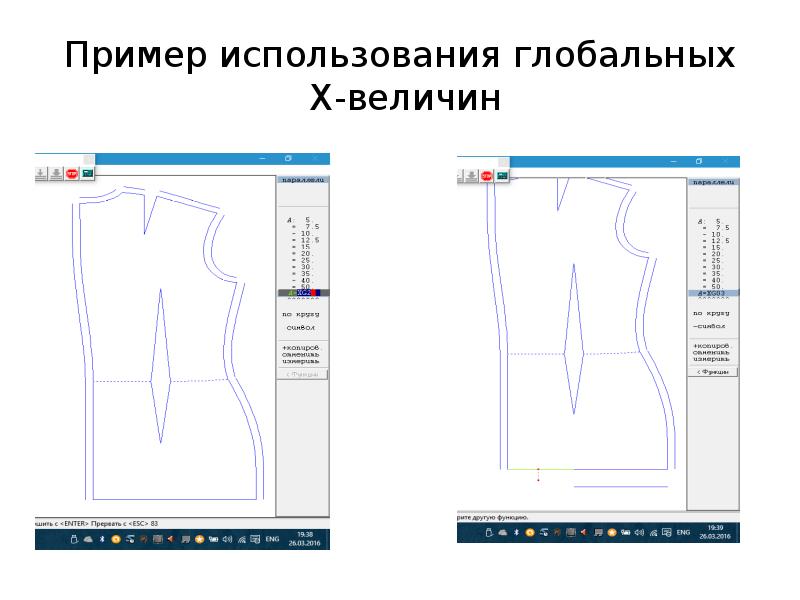

Пример использования глобальных Х-величин

Слайд 12

Описание слайда:

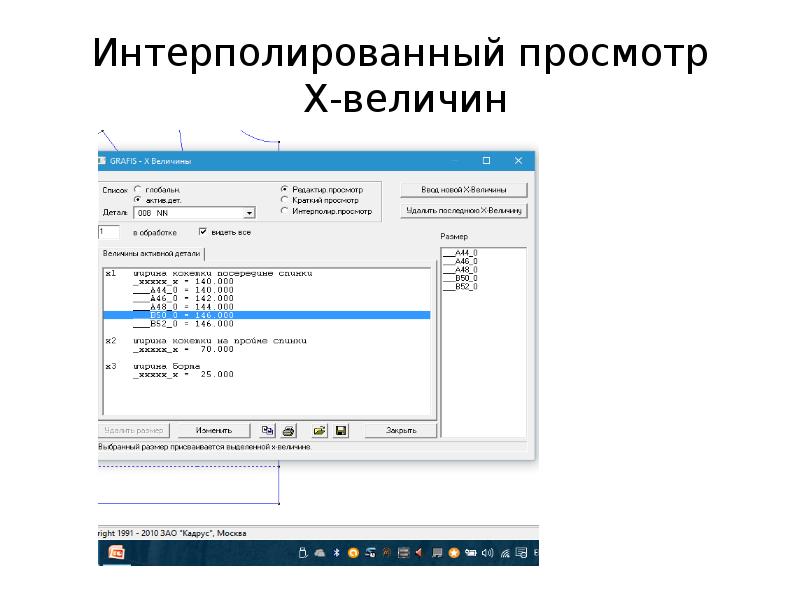

Интерполированный просмотр Х-величин

Слайд 13

Описание слайда:

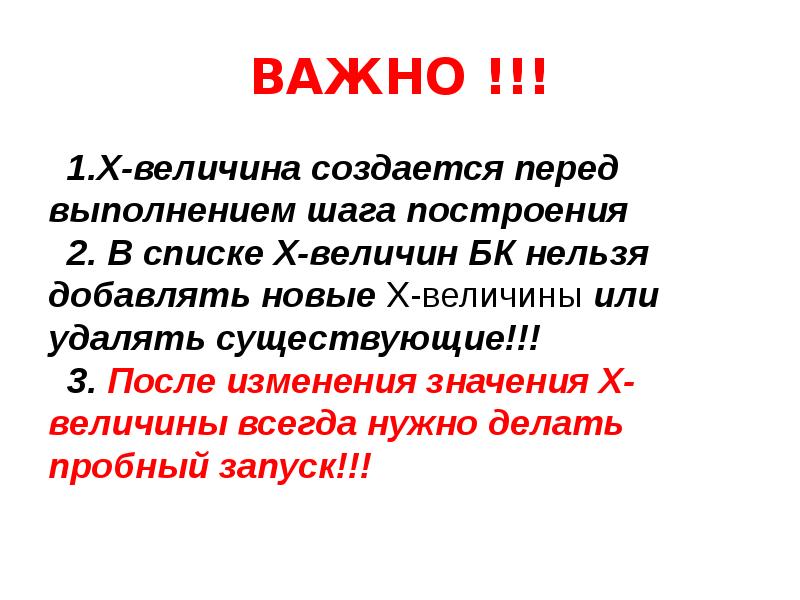

ВАЖНО !!! Х-величина создается перед выполнением шага построения В списке Х-величин БК нельзя добавлять новые Х-величины или удалять существующие!!! После изменения значения Х-величины всегда нужно делать пробный запуск!!!

Слайд 14

Описание слайда:

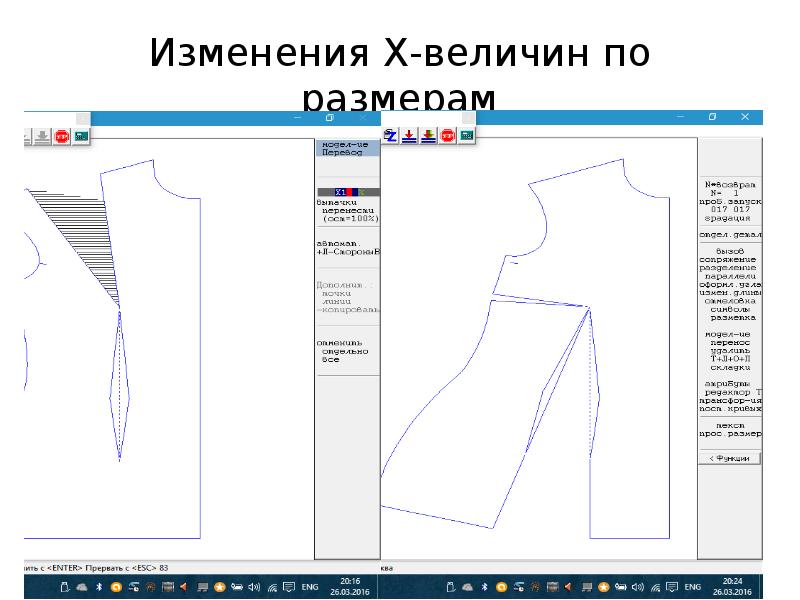

Изменения Х-величин по размерам

Слайд 15

Описание слайда:

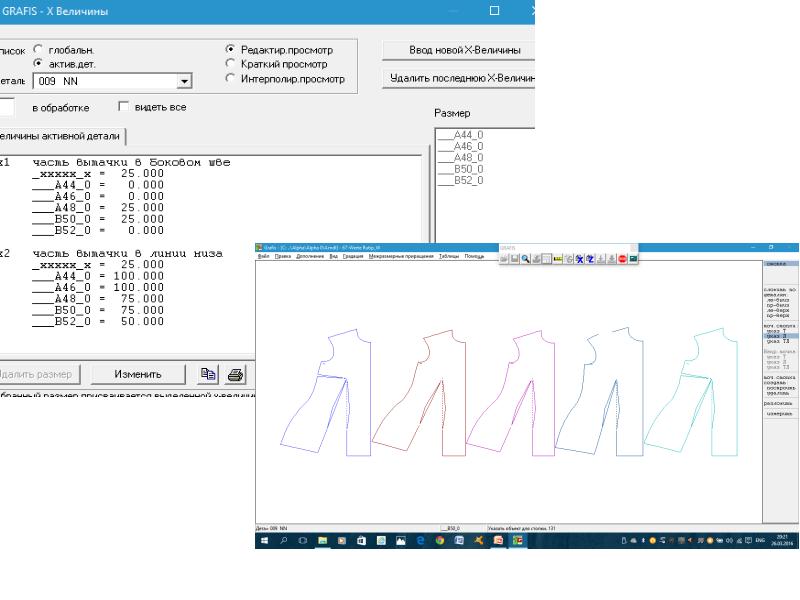

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

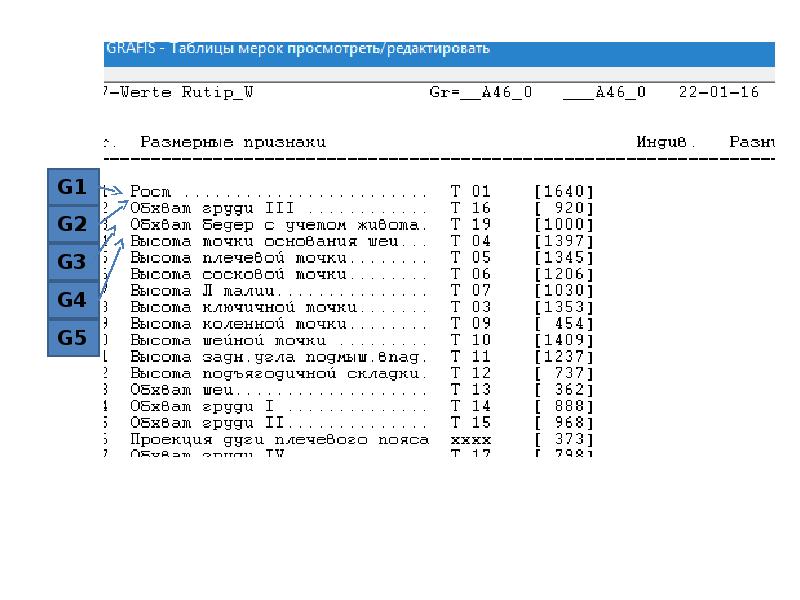

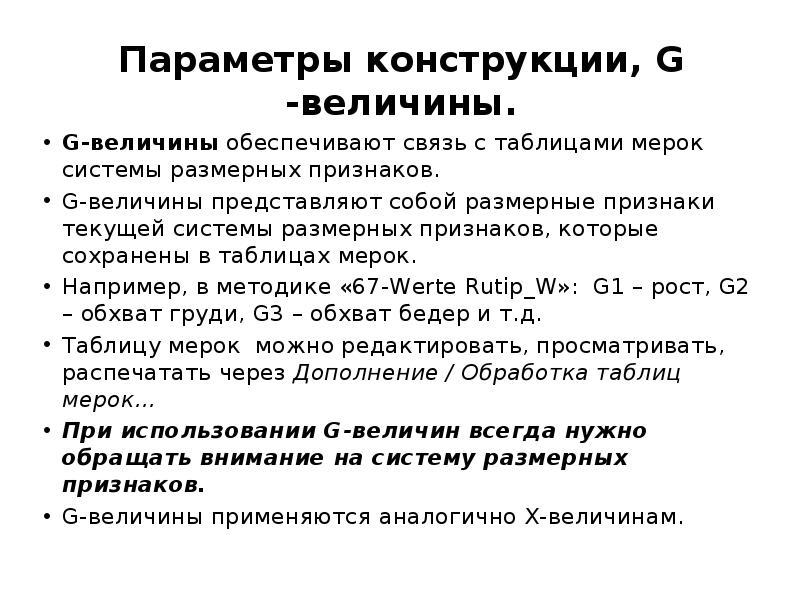

Параметры конструкции, G -величины. G-величины обеспечивают связь с таблицами мерок системы размерных признаков. G-величины представляют собой размерные признаки текущей системы размерных признаков, которые сохранены в таблицах мерок. Например, в методике «67-Werte Rutip_W»: G1 – рост, G2 – обхват груди, G3 – обхват бедер и т.д. Таблицу мерок можно редактировать, просматривать, распечатать через Дополнение / Обработка таблиц мерок… При использовании G-величин всегда нужно обращать внимание на систему размерных признаков. G-величины применяются аналогично Х-величинам.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

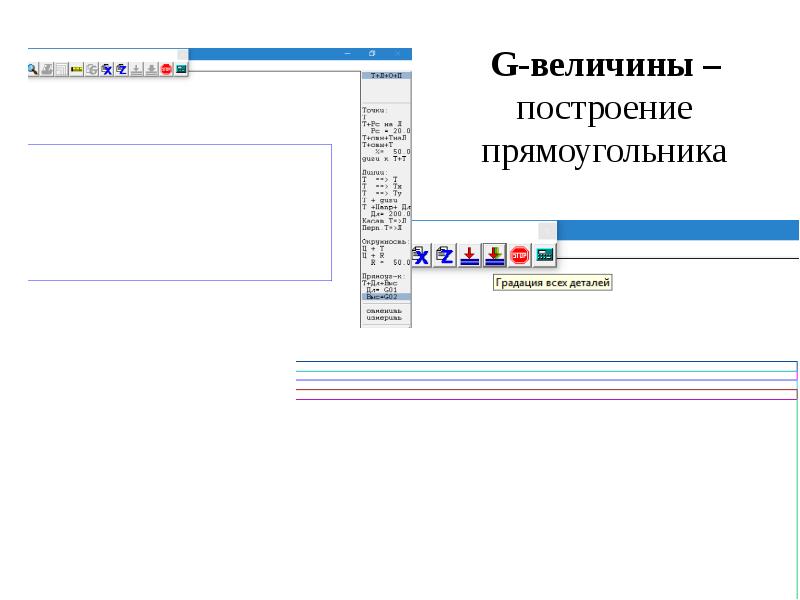

G-величины – построение прямоугольника

Слайд 20

Описание слайда:

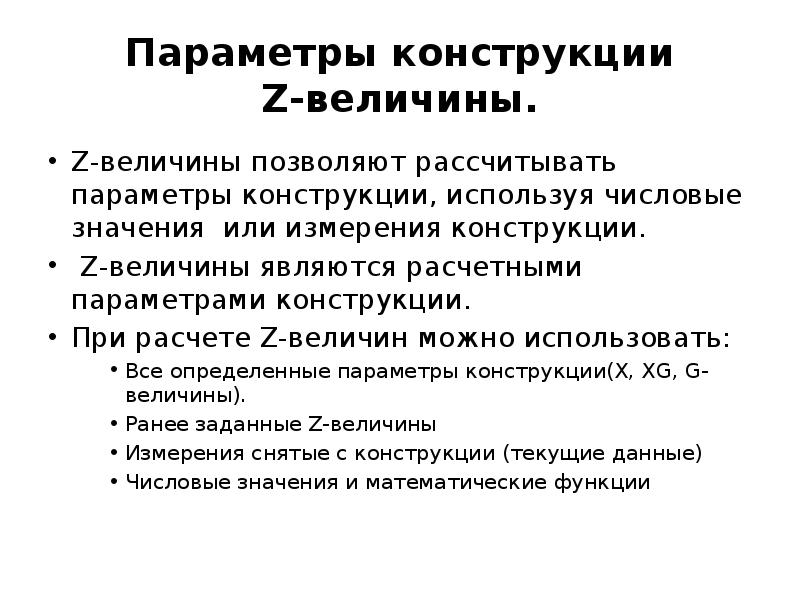

Параметры конструкции Z-величины. Z-величины позволяют рассчитывать параметры конструкции, используя числовые значения или измерения конструкции. Z-величины являются расчетными параметрами конструкции. При расчете Z-величин можно использовать: Все определенные параметры конструкции(Х, ХG, G-величины). Ранее заданные Z-величины Измерения снятые с конструкции (текущие данные) Числовые значения и математические функции

Слайд 21

Описание слайда:

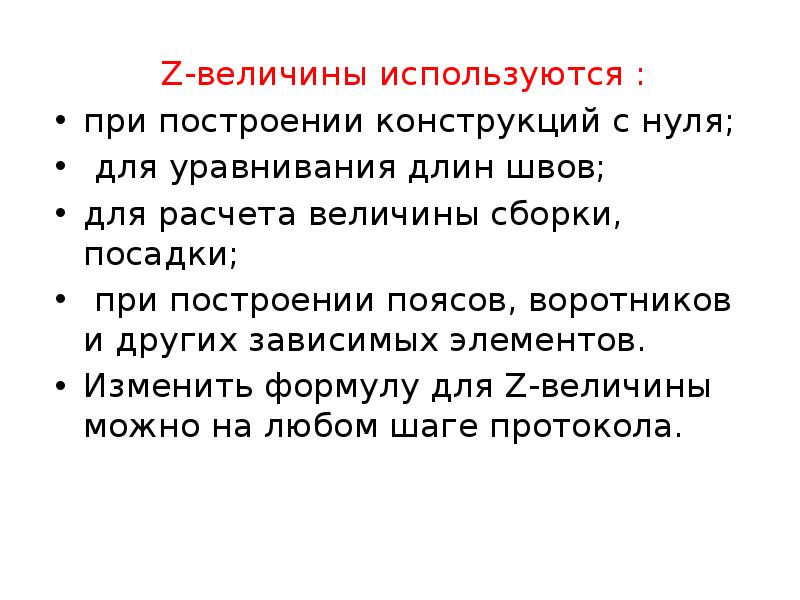

Z-величины используются : Z-величины используются : при построении конструкций с нуля; для уравнивания длин швов; для расчета величины сборки, посадки; при построении поясов, воротников и других зависимых элементов. Изменить формулу для Z-величины можно на любом шаге протокола.

Слайд 22

Описание слайда:

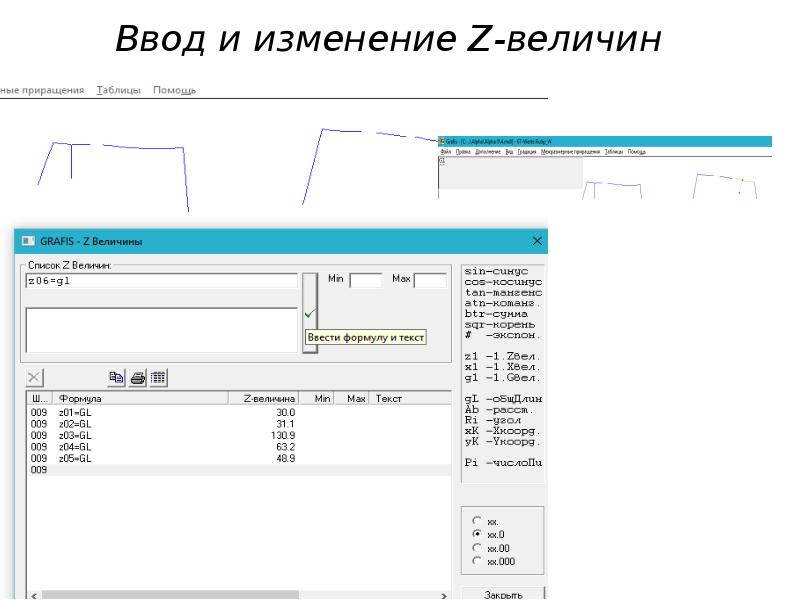

Ввод и изменение Z-величин

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

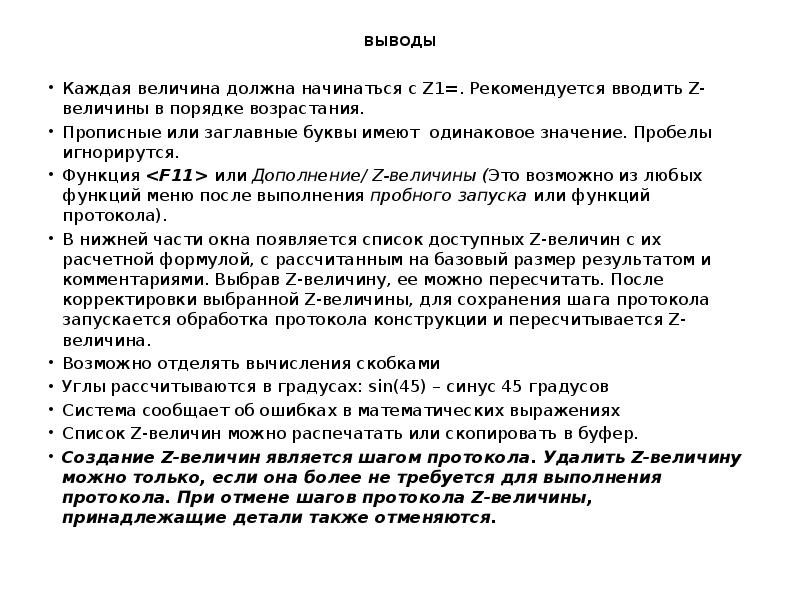

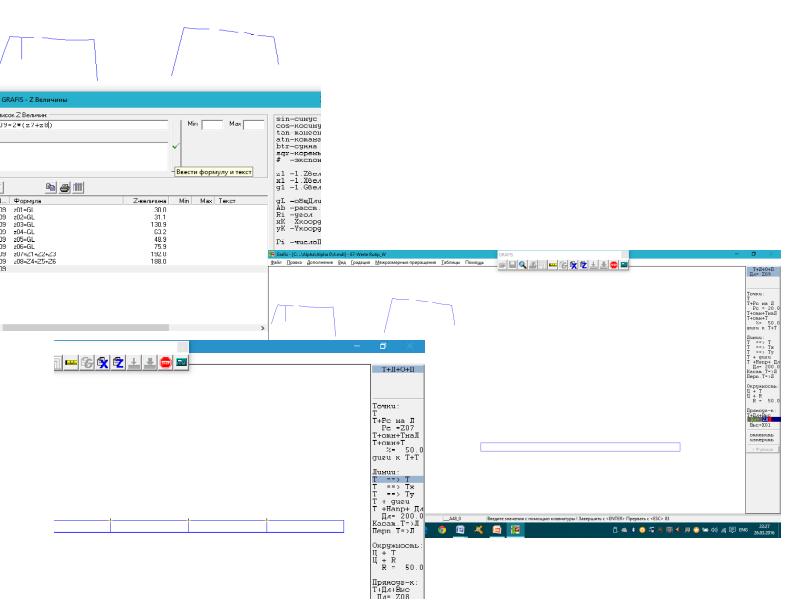

выводы Каждая величина должна начинаться с Z1=. Рекомендуется вводить Z-величины в порядке возрастания. Прописные или заглавные буквы имеют одинаковое значение. Пробелы игнорирутся. Функция или Дополнение/ Z-величины (Это возможно из любых функций меню после выполнения пробного запуска или функций протокола). В нижней части окна появляется список доступных Z-величин с их расчетной формулой, с рассчитанным на базовый размер результатом и комментариями. Выбрав Z-величину, ее можно пересчитать. После корректировки выбранной Z-величины, для сохранения шага протокола запускается обработка протокола конструкции и пересчитывается Z-величина. Возможно отделять вычисления скобками Углы рассчитываются в градусах: sin(45) – синус 45 градусов Система сообщает об ошибках в математических выражениях Список Z-величин можно распечатать или скопировать в буфер. Создание Z-величин является шагом протокола. Удалить Z-величину можно только, если она более не требуется для выполнения протокола. При отмене шагов протокола Z-величины, принадлежащие детали также отменяются.
