Слайд 1

Описание слайда:

ПЕЧАТНЫЕ ПЛАТЫ Конструкция Технология изготовления Основные параметры

Слайд 2

Описание слайда:

Материнская плата персонального компьютера с установленными на нее элементами

Слайд 3

Описание слайда:

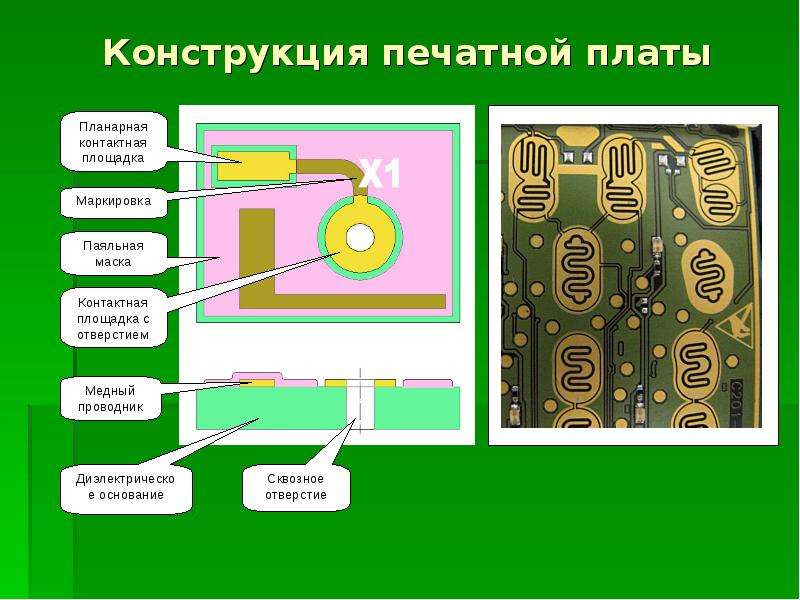

Конструкция печатной платы

Слайд 4

Описание слайда:

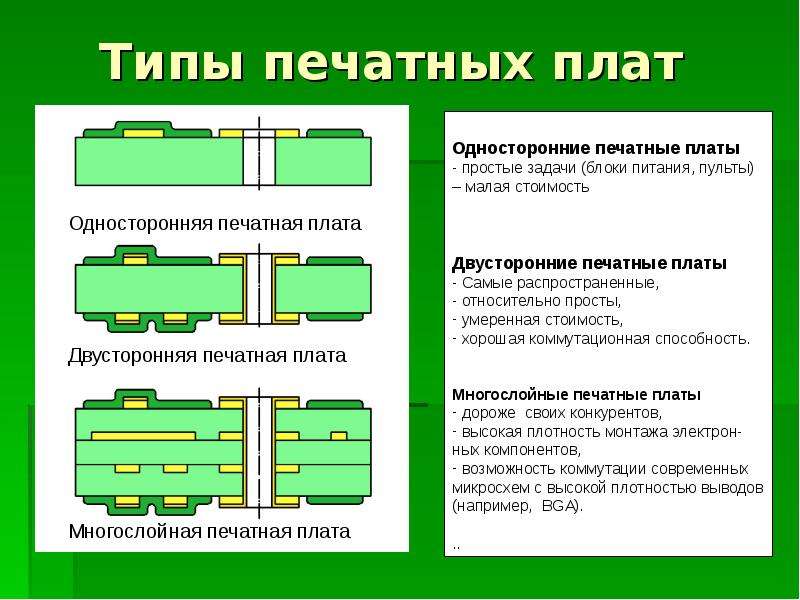

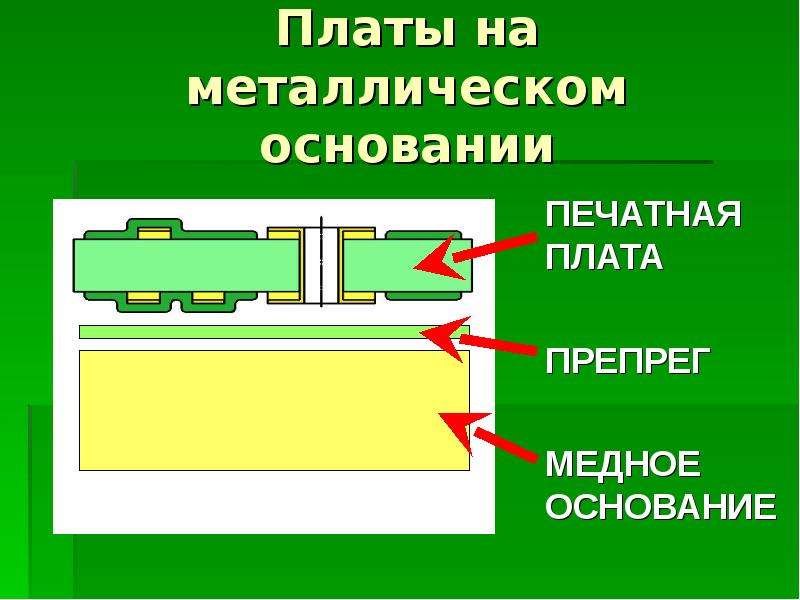

Типы печатных плат

Слайд 5

Описание слайда:

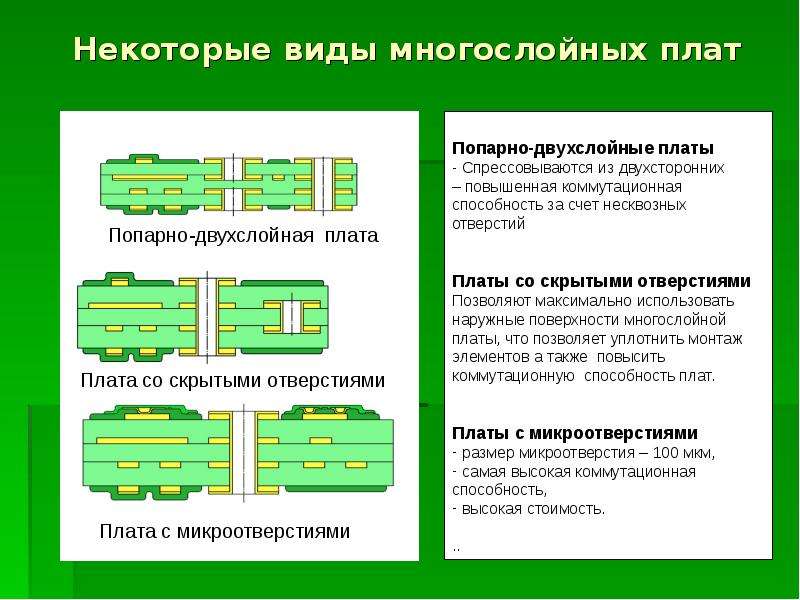

Некоторые виды многослойных плат

Слайд 6

Описание слайда:

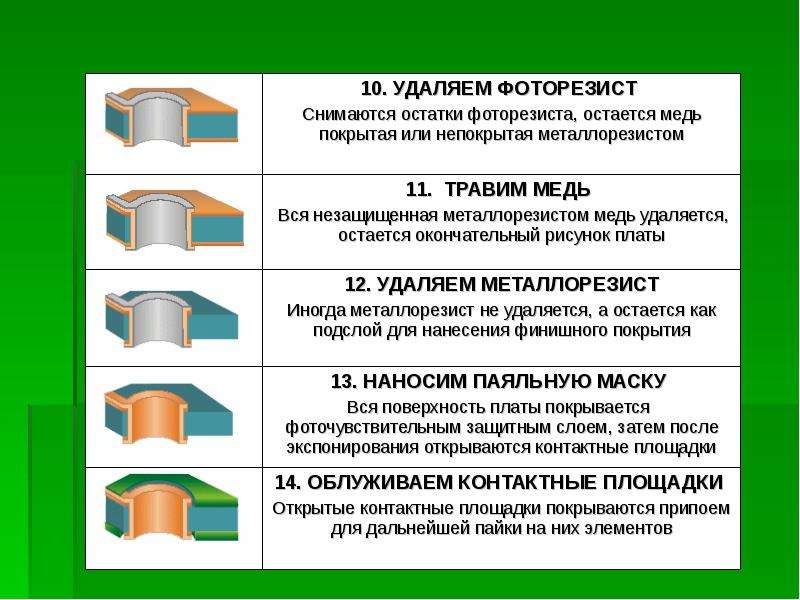

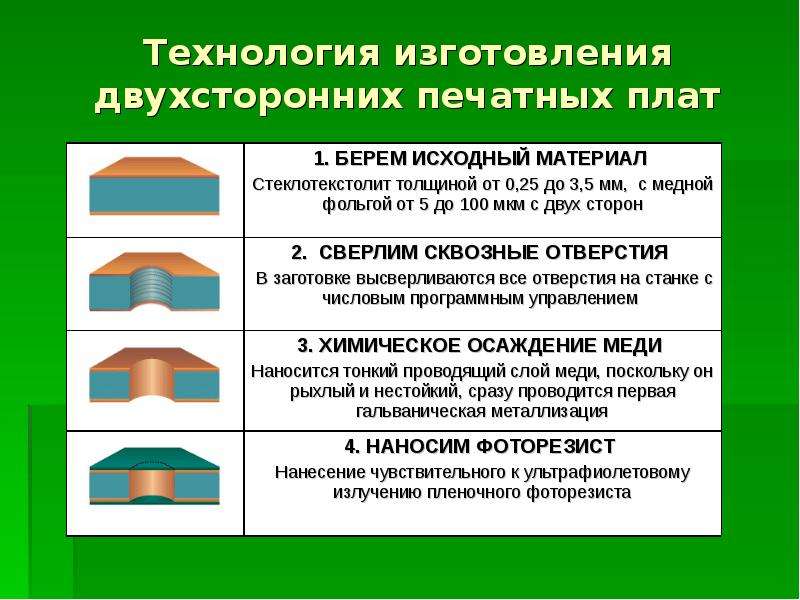

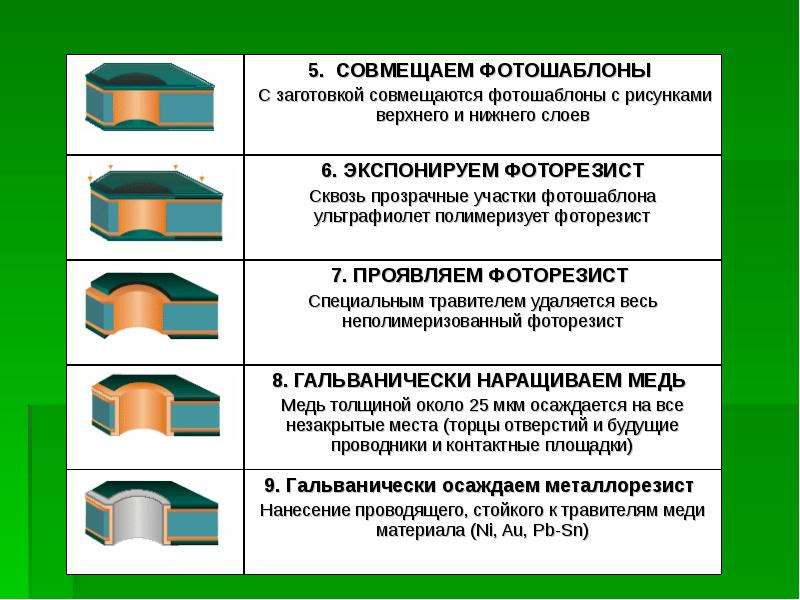

Технология изготовления двухсторонних печатных плат

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

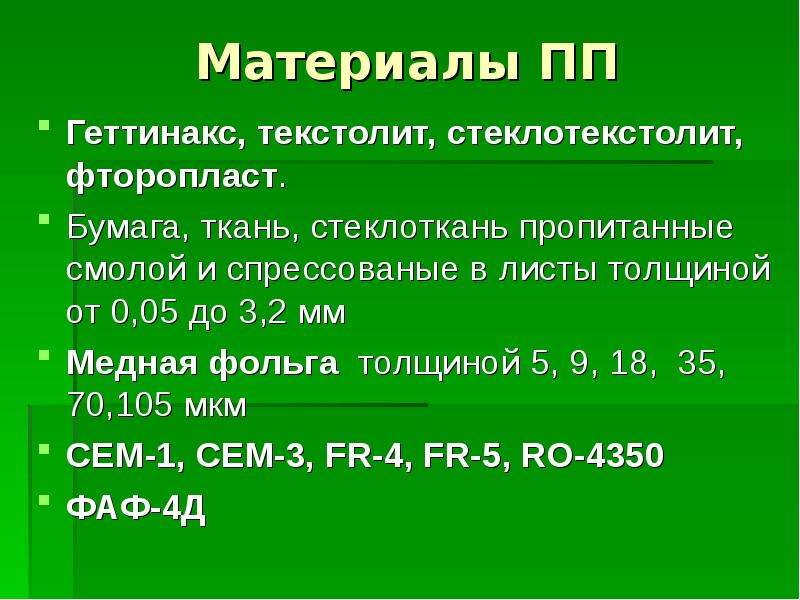

Материалы ПП Геттинакс, текстолит, стеклотекстолит, фторопласт. Бумага, ткань, стеклоткань пропитанные смолой и спрессованые в листы толщиной от 0,05 до 3,2 мм Медная фольга толщиной 5, 9, 18, 35, 70,105 мкм CEM-1, CEM-3, FR-4, FR-5, RO-4350 ФАФ-4Д

Слайд 10

Описание слайда:

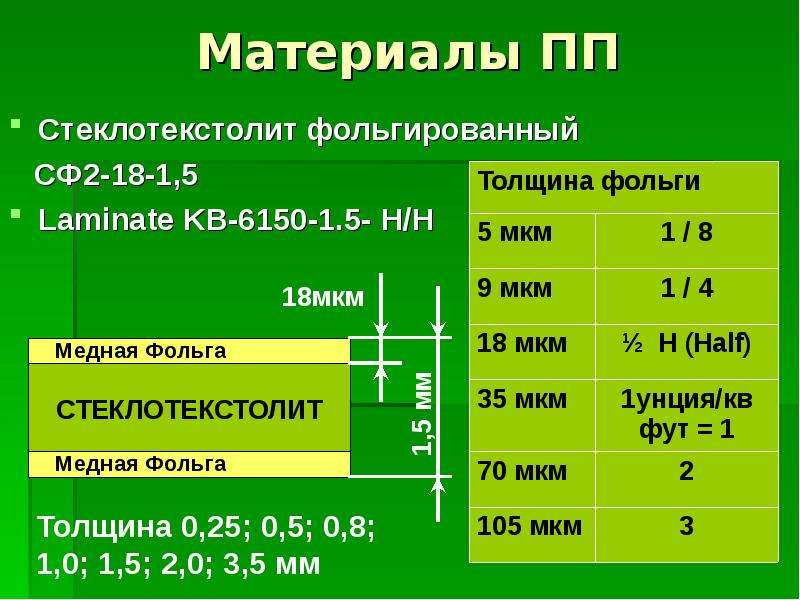

Материалы ПП Стеклотекстолит фольгированный СФ2-18-1,5 Laminate KB-6150-1.5- H/H

Слайд 11

Описание слайда:

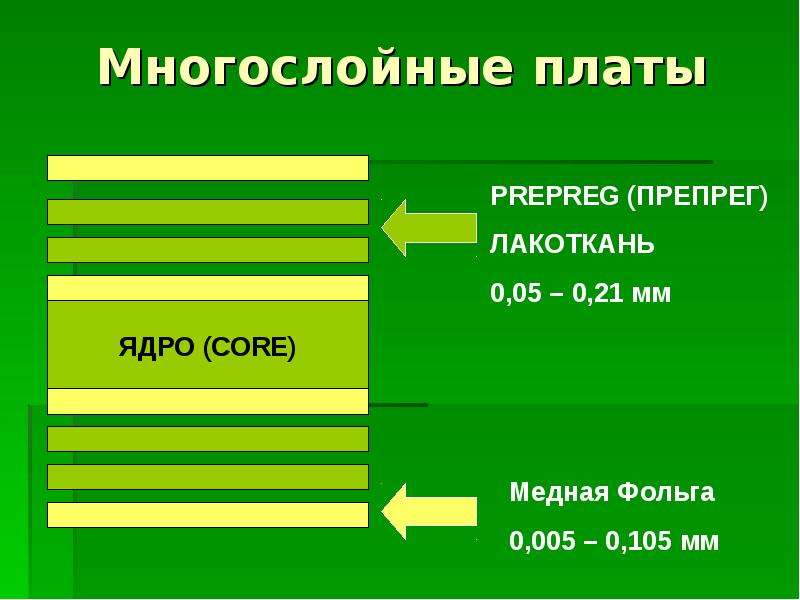

Многослойные платы

Слайд 12

Описание слайда:

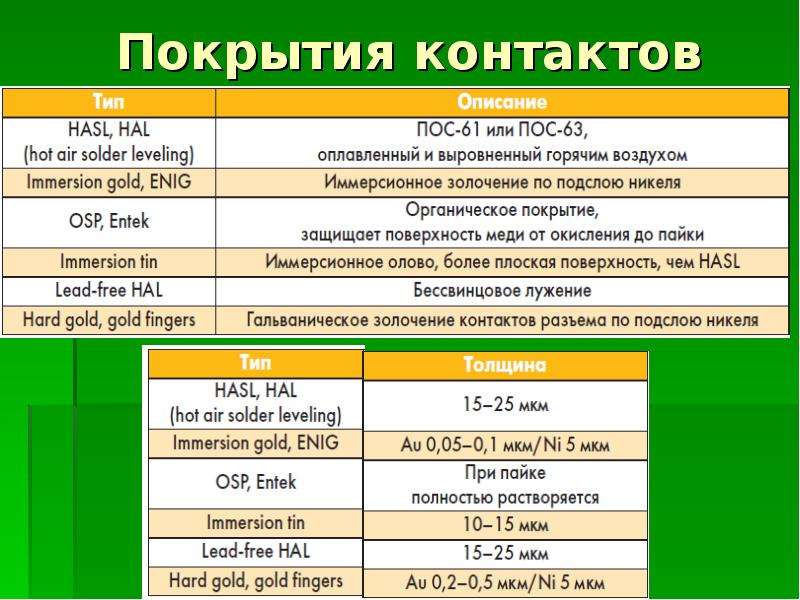

Покрытия контактов

Слайд 13

Описание слайда:

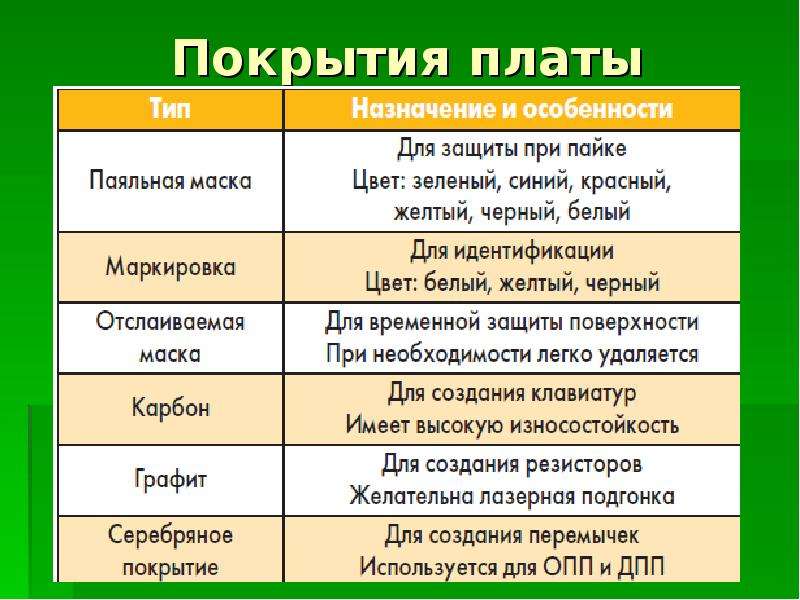

Покрытия платы

Слайд 14

Описание слайда:

Основные параметры печатных плат Геометрические размеры элементов топологии и точность их исполнения Электрические параметры Механические свойства Тепловые параметры

Слайд 15

Описание слайда:

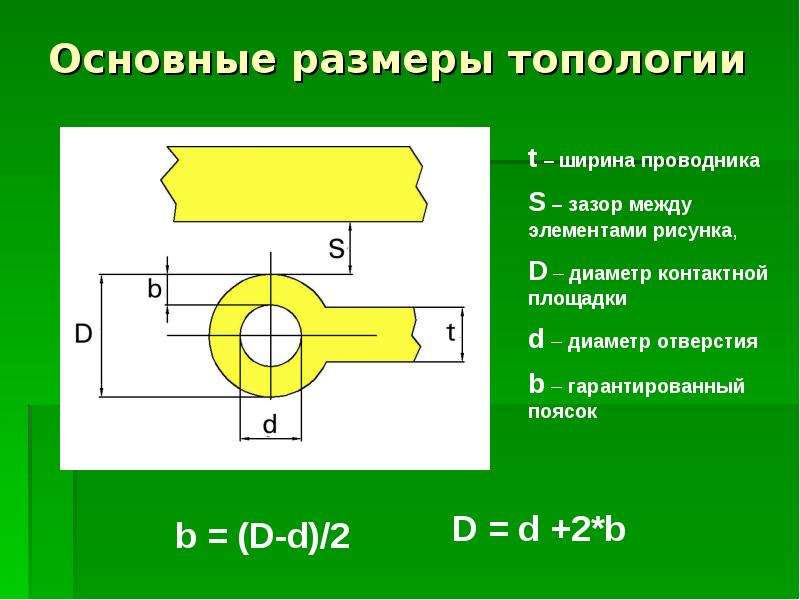

Основные размеры топологии

Слайд 16

Описание слайда:

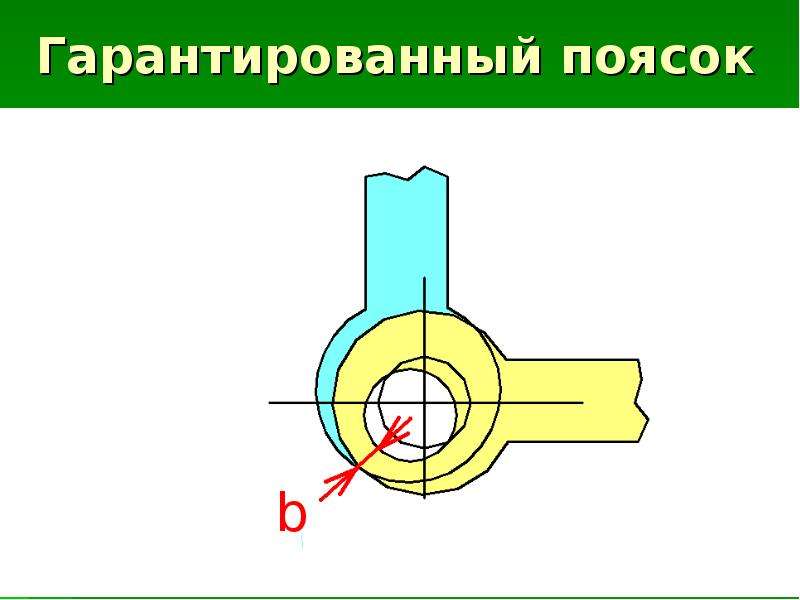

Гарантированный поясок

Слайд 17

Описание слайда:

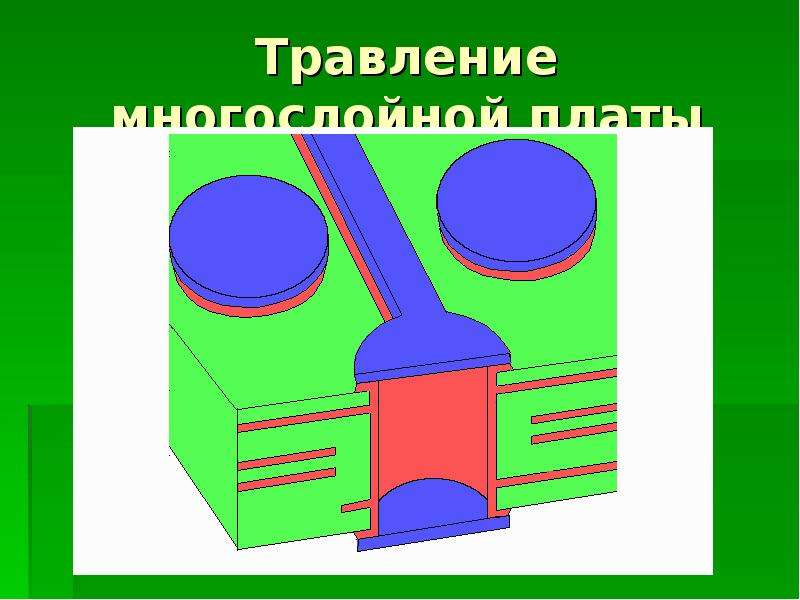

Травление многослойной платы

Слайд 18

Описание слайда:

Классы точности печатных плат по ГОСТ 23.751-86

Слайд 19

Описание слайда:

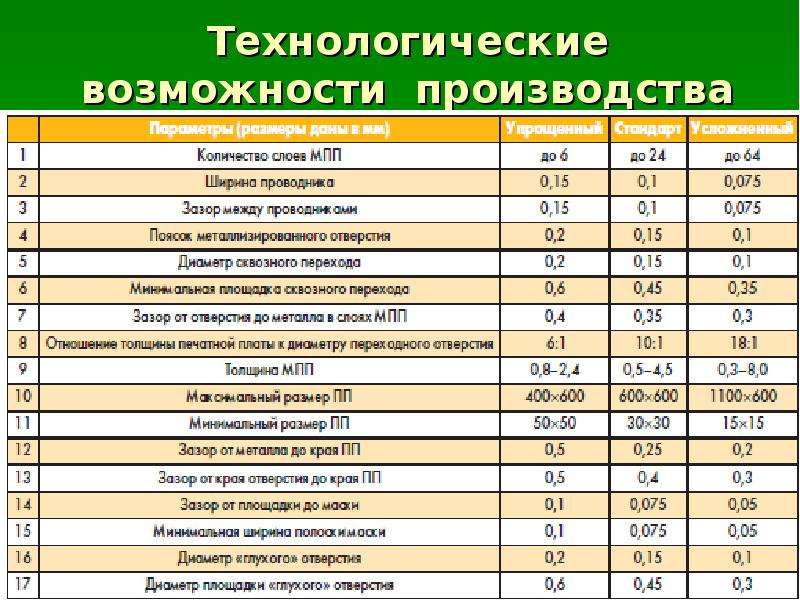

Технологические возможности производства

Слайд 20

Описание слайда:

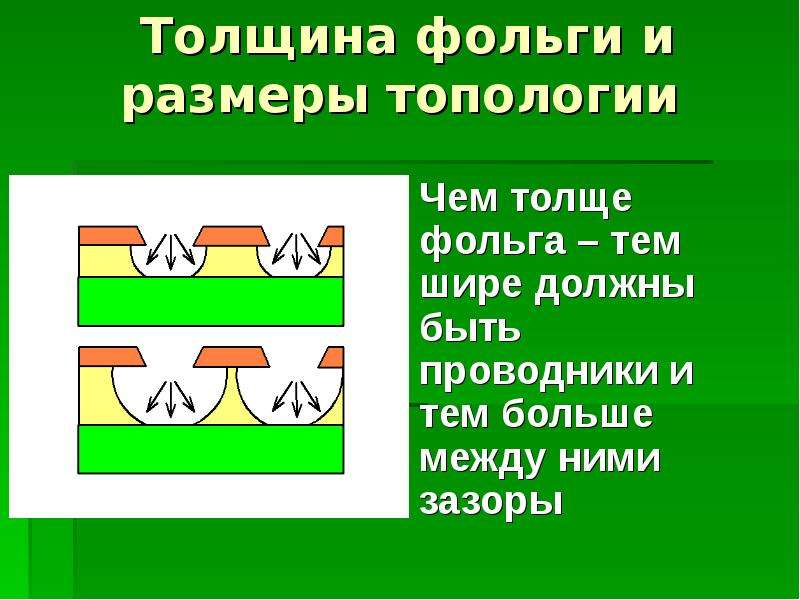

Толщина фольги и размеры топологии Чем толще фольга – тем шире должны быть проводники и тем больше между ними зазоры

Слайд 21

Описание слайда:

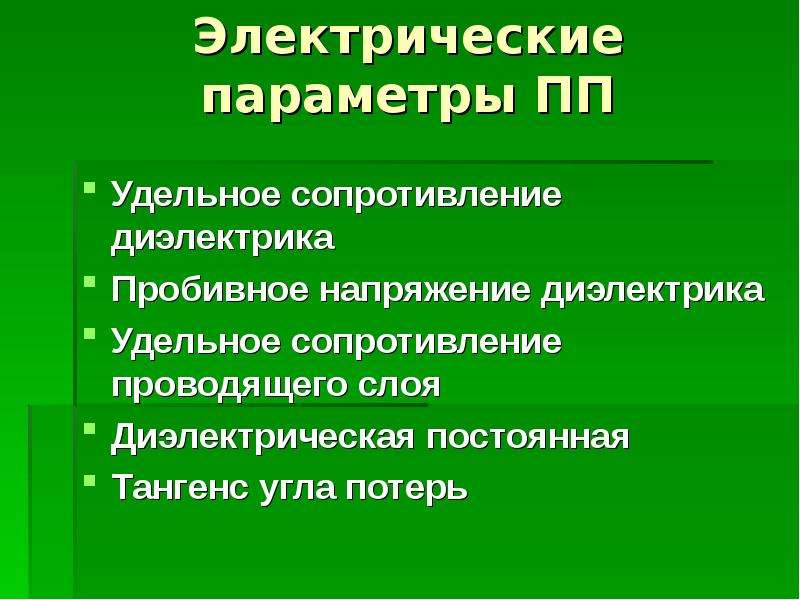

Электрические параметры ПП Удельное сопротивление диэлектрика Пробивное напряжение диэлектрика Удельное сопротивление проводящего слоя Диэлектрическая постоянная Тангенс угла потерь

Слайд 22

Описание слайда:

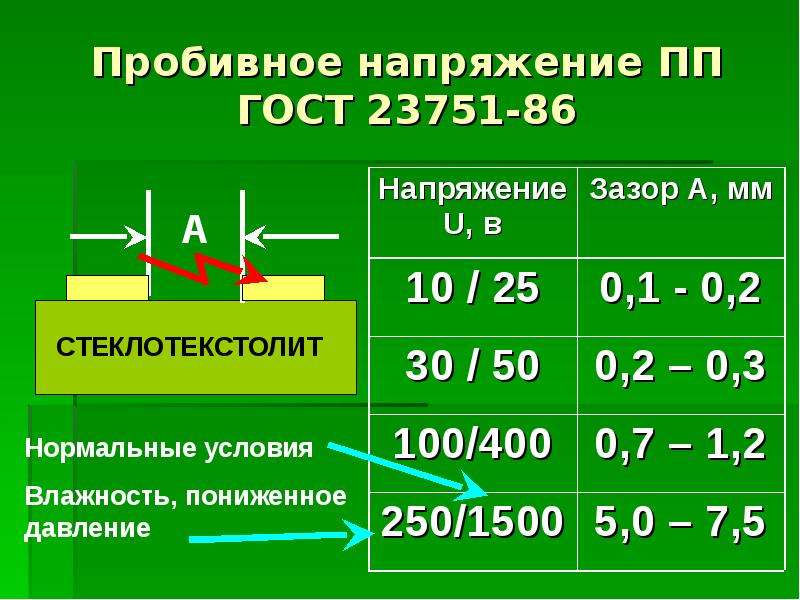

Пробивное напряжение ПП ГОСТ 23751-86

Слайд 23

Описание слайда:

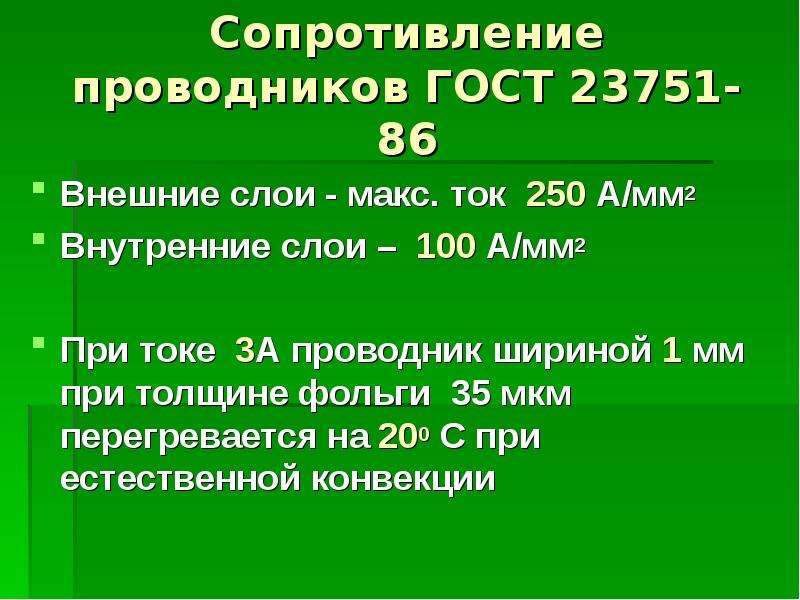

Сопротивление проводников ГОСТ 23751-86 Внешние слои - макс. ток 250 А/мм2 Внутренние слои – 100 А/мм2 При токе 3А проводник шириной 1 мм при толщине фольги 35 мкм перегревается на 200 С при естественной конвекции

Слайд 24

Описание слайда:

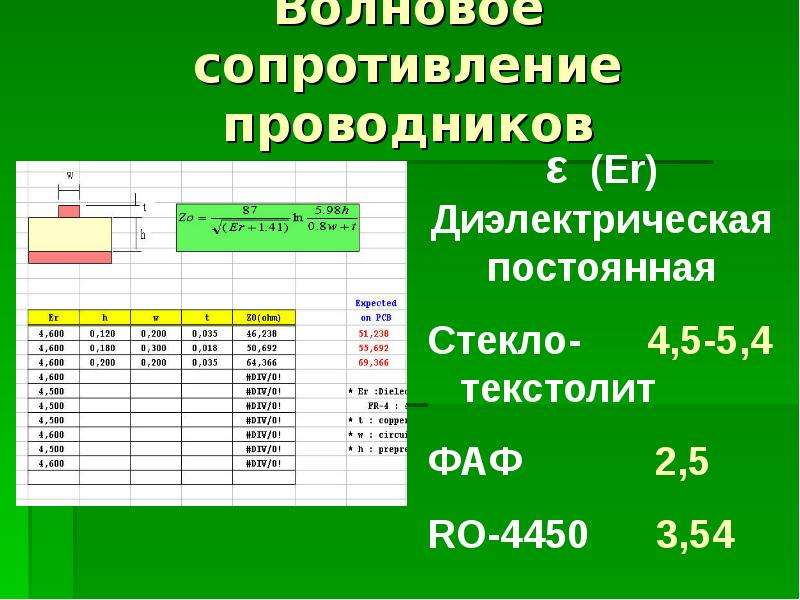

Волновое сопротивление проводников

Слайд 25

Описание слайда:

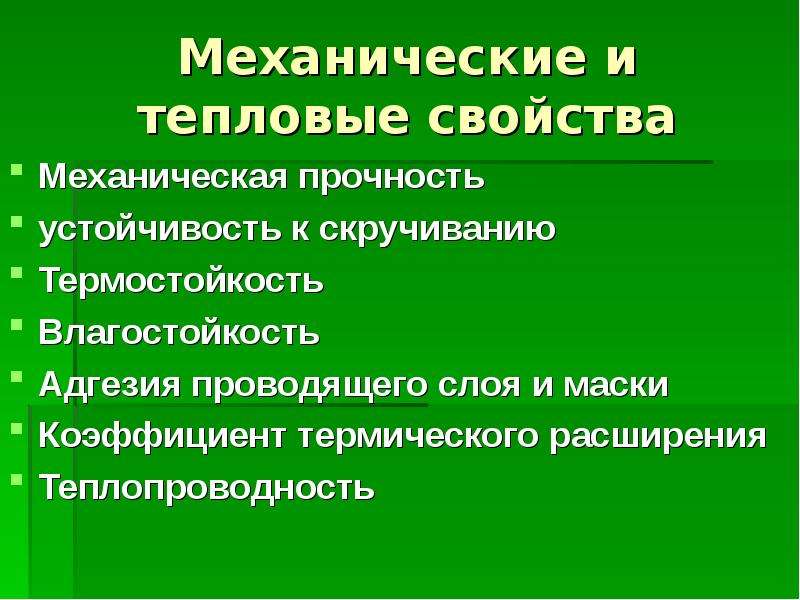

Механические и тепловые свойства Механическая прочность устойчивость к скручиванию Термостойкость Влагостойкость Адгезия проводящего слоя и маски Коэффициент термического расширения Теплопроводность

Слайд 26

Описание слайда:

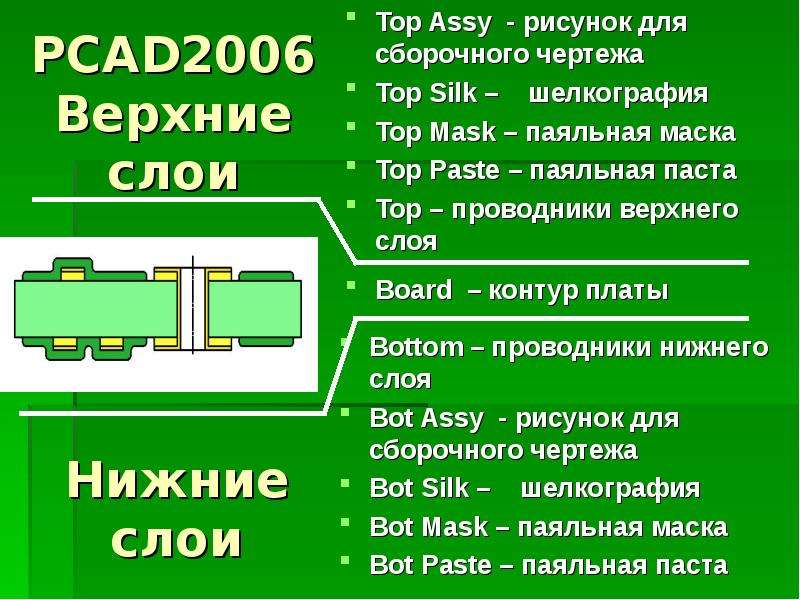

PCAD2006 Верхние слои Top Assy - рисунок для сборочного чертежа Top Silk – шелкография Top Mask – паяльная маска Top Paste – паяльная паста Top – проводники верхнего слоя

Слайд 27

Описание слайда:

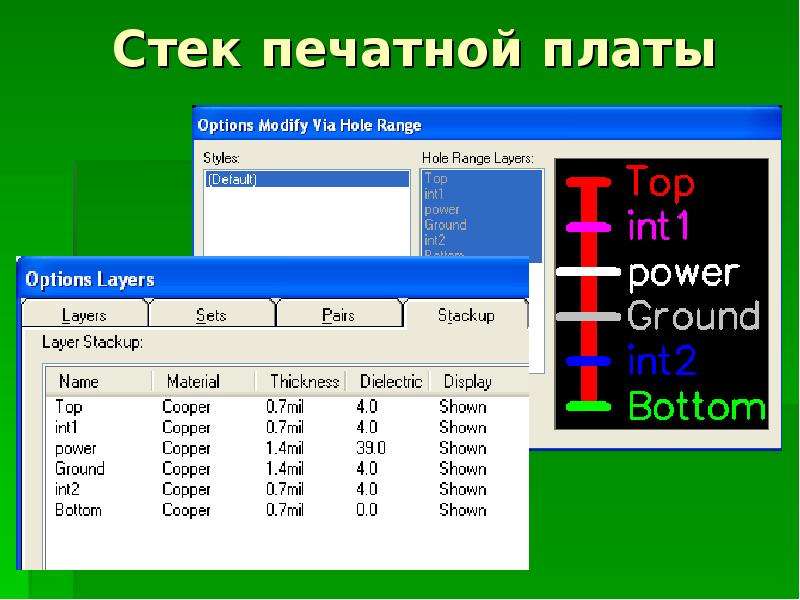

Стек печатной платы

Слайд 28

Описание слайда:

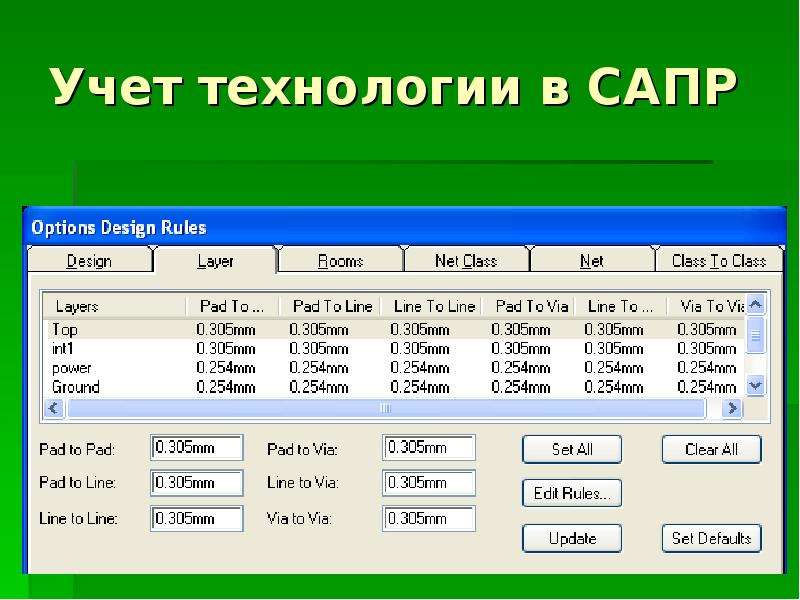

Учет технологии в САПР

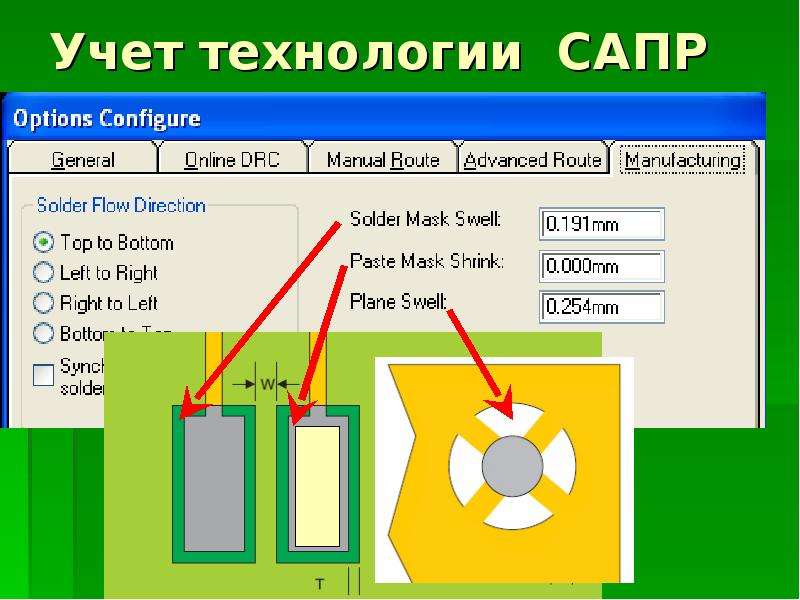

Слайд 29

Описание слайда:

Учет технологии САПР

Слайд 30

Описание слайда:

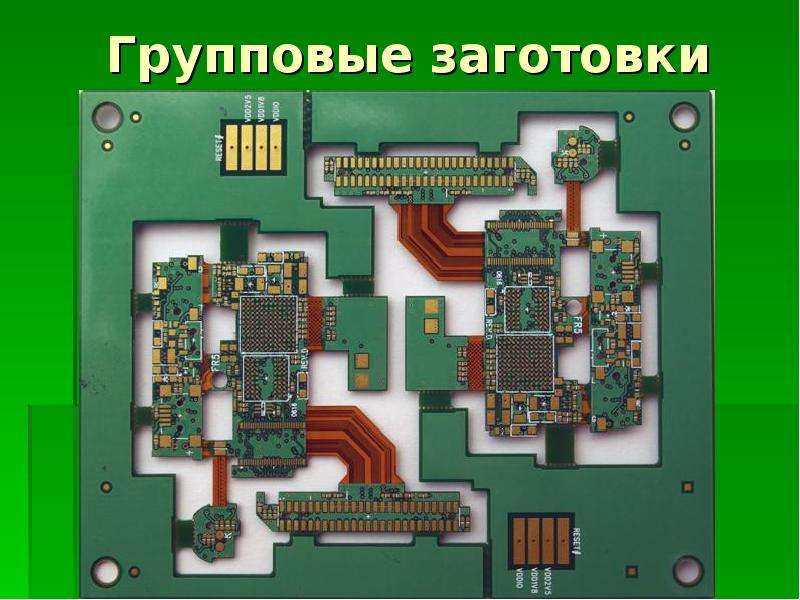

Групповые заготовки

Слайд 31

Описание слайда:

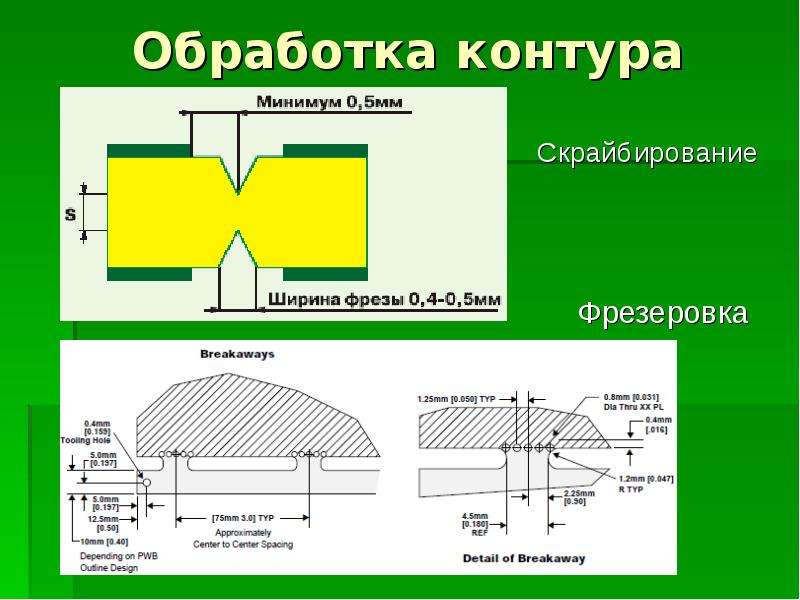

Обработка контура Скрайбирование

Слайд 32

Описание слайда:

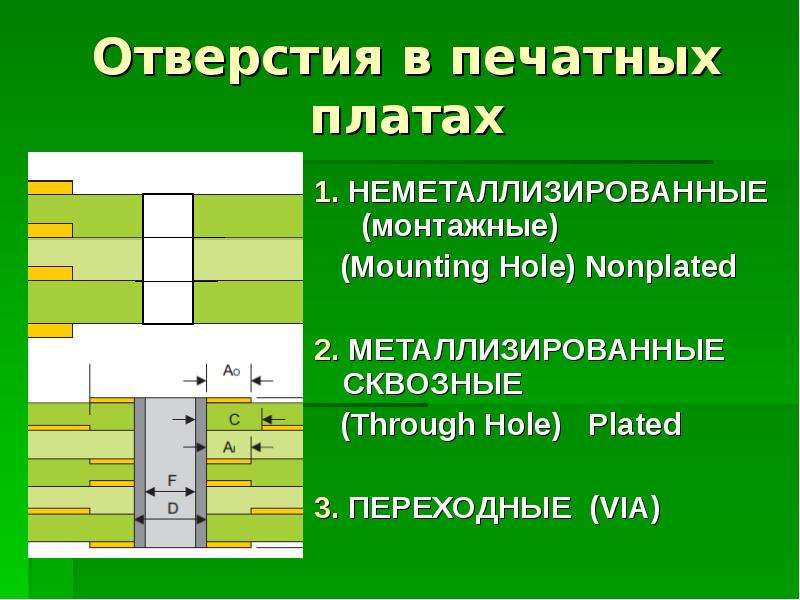

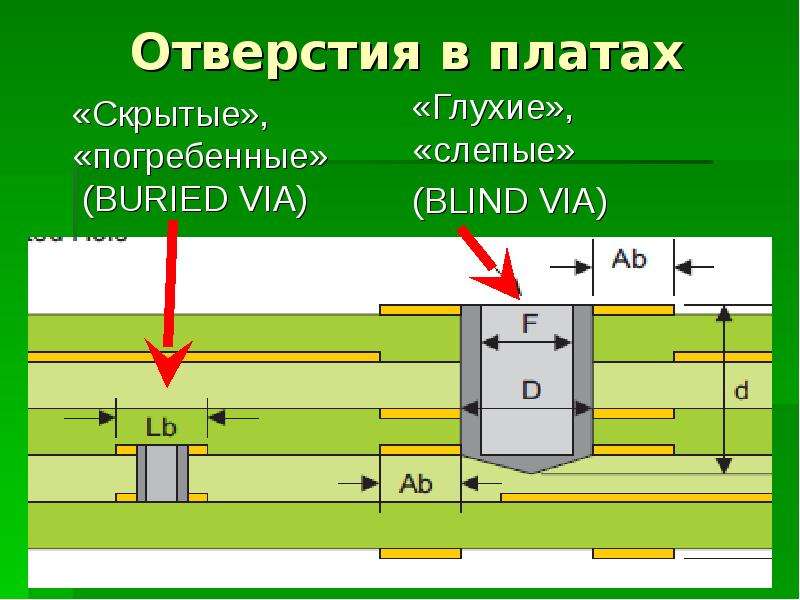

Отверстия в печатных платах 1. НЕМЕТАЛЛИЗИРОВАННЫЕ (монтажные) (Mounting Hole) Nonplated 2. МЕТАЛЛИЗИРОВАННЫЕ СКВОЗНЫЕ (Through Hole) Plated 3. ПЕРЕХОДНЫЕ (VIA)
