Вы можете ознакомиться и скачать презентацию на тему Способы установки пролетных строений. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

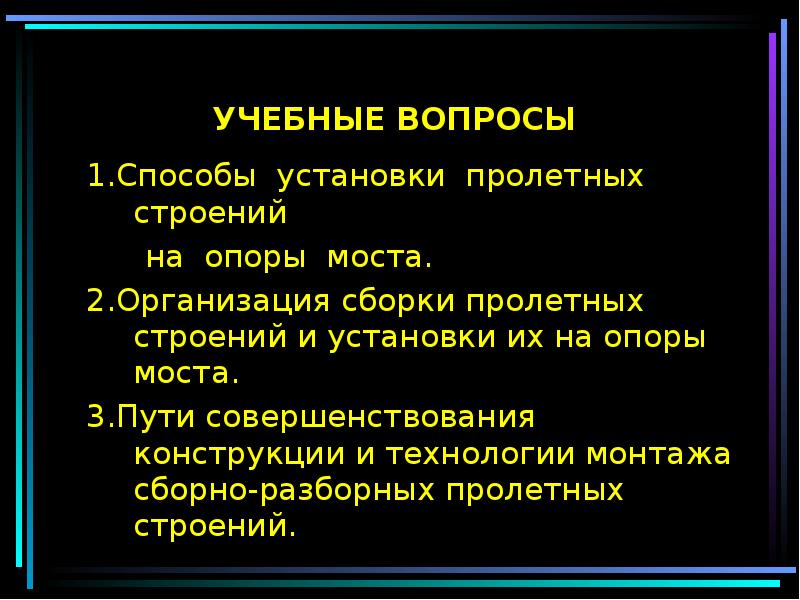

УЧЕБНЫЕ ВОПРОСЫ

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Основными задачами, стоящими перед восстановителями по организации установки пролетных строений на опоры моста, являются: Основными задачами, стоящими перед восстановителями по организации установки пролетных строений на опоры моста, являются: выбор способа установки; выполнение подготовительных работ к установке; непосредственное выполнение работ по установке пролетных строений. Способы установки пролетных строений на опоры моста определяются в зависимости от местных условий, заданных сроков восстановления, наличия кранов и подъездов к месту монтажа. Основными способами установки являются: автомобильными кранами, консольными железнодорожными кранами, плавучими стреловыми кранами, с использованием плавучих опор, продольная надвижка.

Слайд 6

Описание слайда:

Установка пролетного строения двумя автомобильными кранами

Слайд 7

Описание слайда:

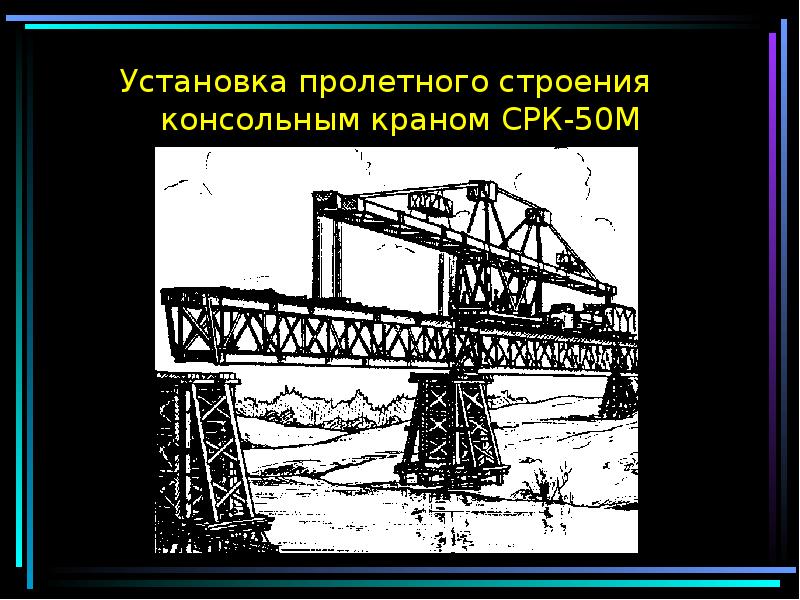

Установка пролетного строения консольным краном СРК-50М

Слайд 8

Описание слайда:

Установка пролетного строения железнодорожным краном-пилоном (в годы Великой Отечественной войны)

Слайд 9

Описание слайда:

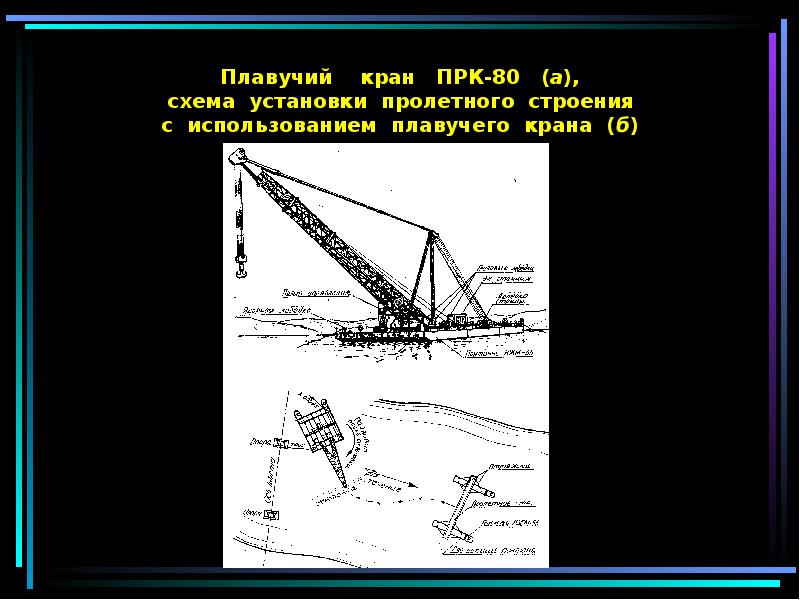

Плавучий кран ПРК-80 (а), схема установки пролетного строения с использованием плавучего крана (б)

Слайд 10

Описание слайда:

Сборно-разборный консольный железнодорожный кран СРК-50М: а – негабаритная сборка; б- габаритная сборка. Кран можно собирать по 3 схемам сборки: I - негабаритная; I I -габаритная; I I I - негабаритная, с усиленным вспомогательным полиспастом; всего – 10 рабочих положений (примечание: при габаритной схеме сборки возможна установка пролетных строений пролетом не более 23,0 м)

Слайд 11

Описание слайда:

Сборно-разборный консольный железнодорожный кран СРК-НЛ-50М: а – габаритная сборка (грузоподъемность крана – 55 тс); б – габаритная сборка (с пониженным подстреловым габаритом, грузоподъемность крана – 35 тс)

Слайд 12

Описание слайда:

Размещение строительных площадок при восстановлении моста: 1 – строительная база; 2 – маршрут (возможный) подвоза конструкций на плавсредствах; 3 – строительная площадка вблизи моста; 4- восстанавливаемый мост; 5 - автодорога

Слайд 13

Описание слайда:

Перевозка пространственного блока СРП-33,6НС на автомобиле с прицепом-роспуском: 1 – турникеты; 2 – скрутки

Слайд 14

Описание слайда:

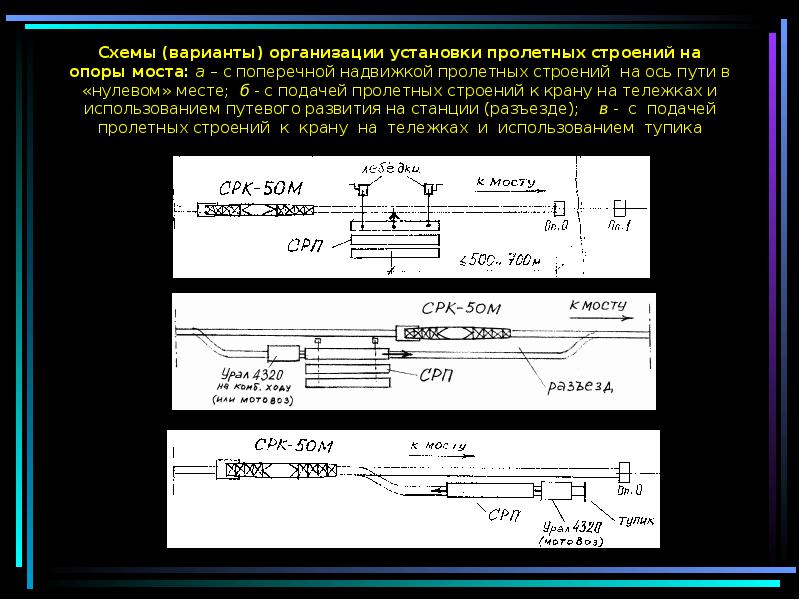

Схемы (варианты) организации установки пролетных строений на опоры моста: а – с поперечной надвижкой пролетных строений на ось пути в «нулевом» месте; б - с подачей пролетных строений к крану на тележках и использованием путевого развития на станции (разъезде); в - с подачей пролетных строений к крану на тележках и использованием тупика

Слайд 15

Описание слайда:

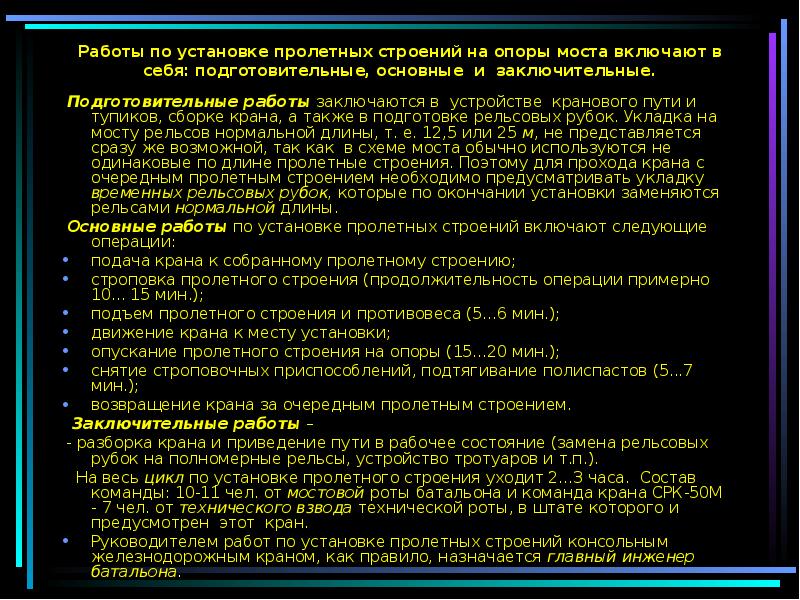

Работы по установке пролетных строений на опоры моста включают в себя: подготовительные, основные и заключительные. Подготовительные работы заключаются в устройстве кранового пути и тупиков, сборке крана, а также в подготовке рельсовых рубок. Укладка на мосту рельсов нормальной длины, т. е. 12,5 или 25 м, не представляется сразу же возможной, так как в схеме моста обычно используются не одинаковые по длине пролетные строения. Поэтому для прохода крана с очередным пролетным строением необходимо предусматривать укладку временных рельсовых рубок, которые по окончании установки заменяются рельсами нормальной длины. Основные работы по установке пролетных строений включают следующие операции: подача крана к собранному пролетному строению; строповка пролетного строения (продолжительность операции примерно 10... 15 мин.); подъем пролетного строения и противовеса (5...6 мин.); движение крана к месту установки; опускание пролетного строения на опоры (15...20 мин.); снятие строповочных приспособлений, подтягивание полиспастов (5...7 мин.); возвращение крана за очередным пролетным строением. Заключительные работы – - разборка крана и приведение пути в рабочее состояние (замена рельсовых рубок на полномерные рельсы, устройство тротуаров и т.п.). На весь цикл по установке пролетного строения уходит 2...3 часа. Состав команды: 10-11 чел. от мостовой роты батальона и команда крана СРК-50М - 7 чел. от технического взвода технической роты, в штате которого и предусмотрен этот кран. Руководителем работ по установке пролетных строений консольным железнодорожным краном, как правило, назначается главный инженер батальона.

Слайд 16

Описание слайда:

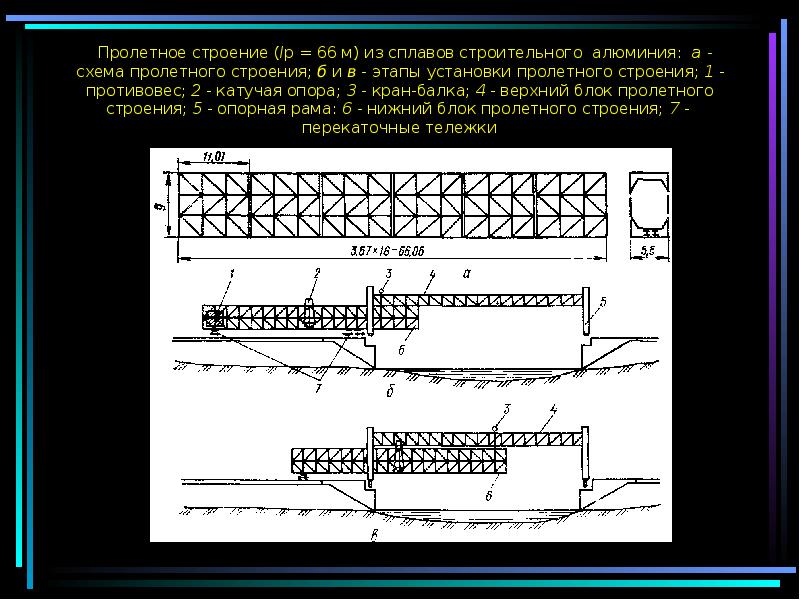

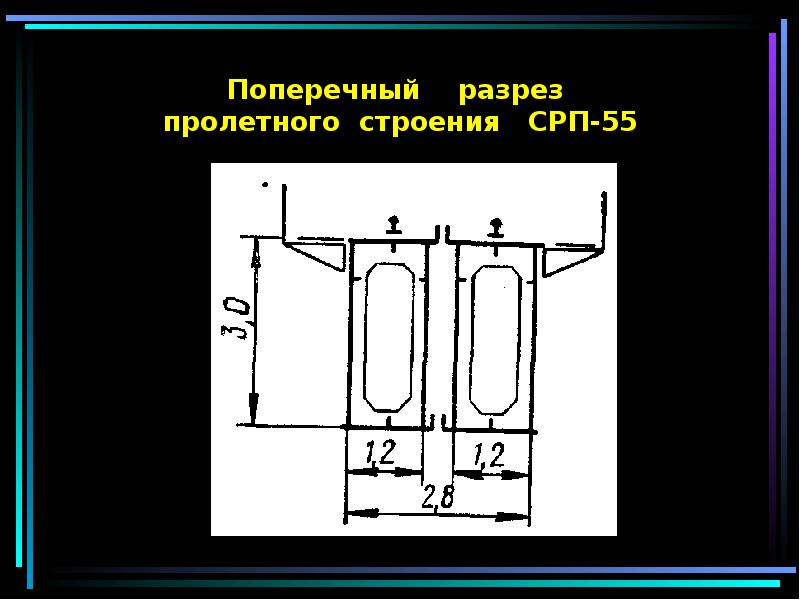

Пролетное строение (lр = 66 м) из сплавов строительного алюминия: а - схема пролетного строения; б и в - этапы установки пролетного строения; 1 - противовес; 2 - катучая опора; 3 - кран-балка; 4 - верхний блок пролетного строения; 5 - опорная рама: 6 - нижний блок пролетного строения; 7 - перекаточные тележки
