Слайд 1

Описание слайда:

Лекция 4 Средства измерений. Метрологические характеристики Зам.директора ИЦЭ, доц. Каф. ГСХ – к.т.н., Хан Вениамин Владимирович Тел.факс (3952)405217 e-mail: khan@istu.edu

Слайд 2

Описание слайда:

Средства измерений Средство измерений – техническое средство, используемое при измерениях и имеющее нормированные метрологические характеристики, воспроизводящее и(или) хранящее единицу ФВ, размер которой принимается неизменным в течение известного интервала времени.

Слайд 3

Описание слайда:

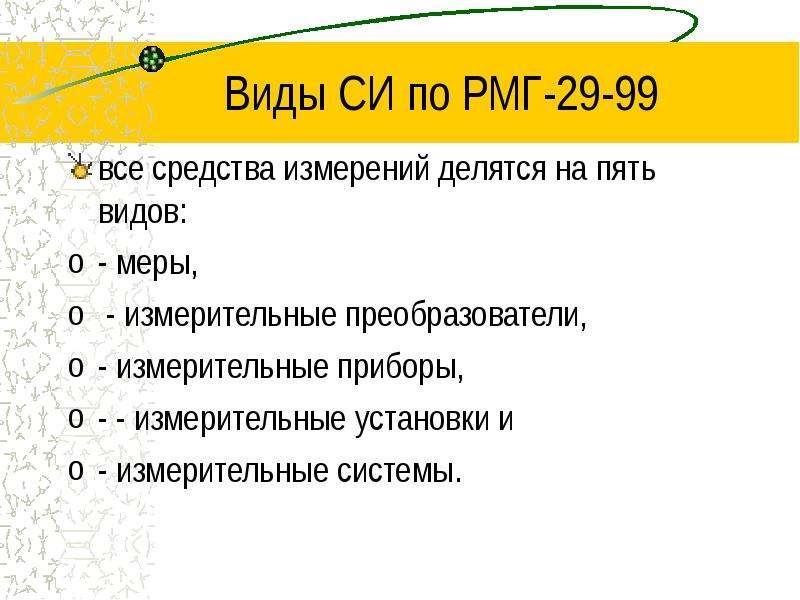

Виды СИ по РМГ-29-99 все средства измерений делятся на пять видов: - меры, - измерительные преобразователи, - измерительные приборы, - - измерительные установки и - измерительные системы.

Слайд 4

Описание слайда:

Меры Меры — это СИ, воспроизводящие или хранящие физическую величину заданного размера. Меры могут быть однозначными, воспроизводящими одно значение физической величины (гиря, калибр на заданный размер, образцы твердости, шероховатости, катушка сопротивления, нормальный элемент, воспроизводящий значение ЭДС), и многозначными — для воспроизведения плавно или дискретно ряда значений одной и той же физической величины (измерительный конденсатор переменной емкости, набор конечных мер, магазин емкостей, индуктивности и сопротивления, измерительные линейки)

Слайд 5

Описание слайда:

Измерительные преобразователи Измерительные преобразователи — СИ, предназначенные для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и хранения, но не доступной для непосредственного восприятия наблюдателем. Это термопары, измерительные трансформаторы и усилители, преобразователи давления. По месту, занимаемому в измерительной цепи, они делятся на первичные, промежуточные и т. п

Слайд 6

Описание слайда:

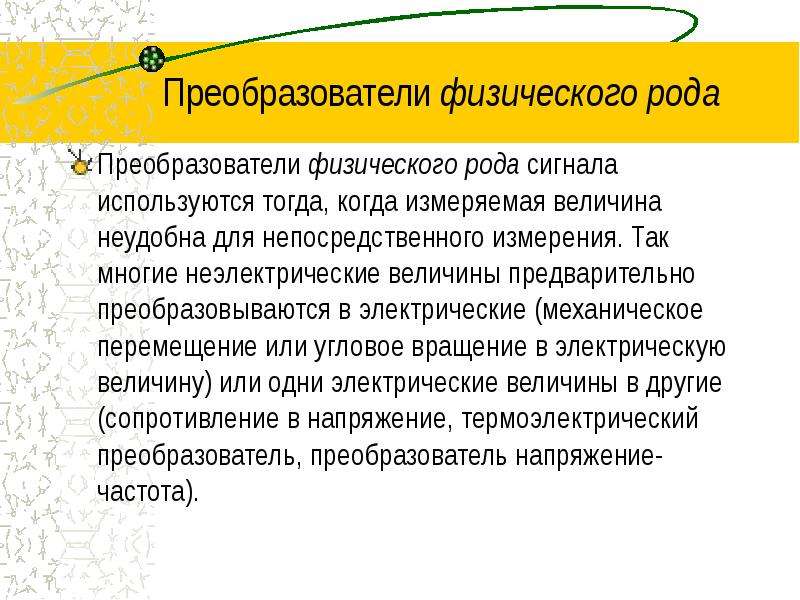

Преобразователи физического рода Преобразователи физического рода сигнала используются тогда, когда измеряемая величина неудобна для непосредственного измерения. Так многие неэлектрические величины предварительно преобразовываются в электрические (механическое перемещение или угловое вращение в электрическую величину) или одни электрические величины в другие (сопротивление в напряжение, термоэлектрический преобразователь, преобразователь напряжение-частота).

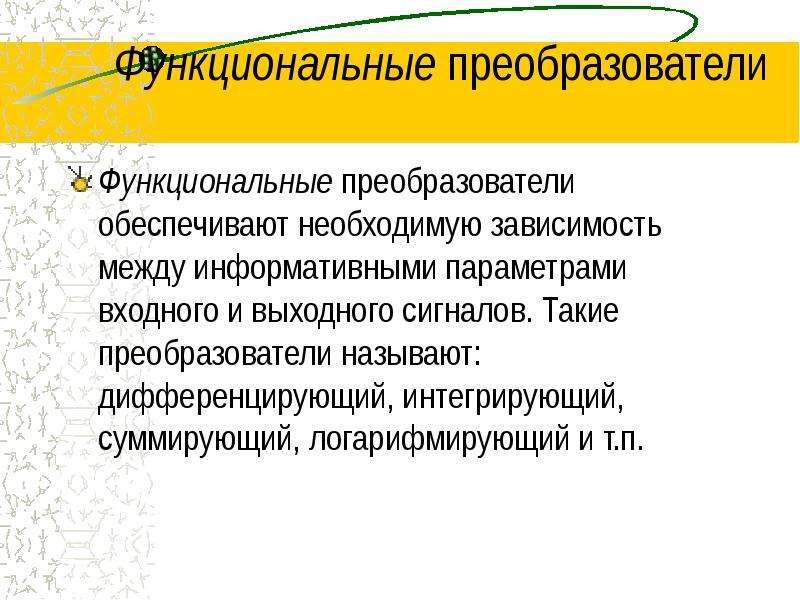

Слайд 7

Описание слайда:

Функциональные преобразователи Функциональные преобразователи обеспечивают необходимую зависимость между информативными параметрами входного и выходного сигналов. Такие преобразователи называют: дифференцирующий, интегрирующий, суммирующий, логарифмирующий и т.п.

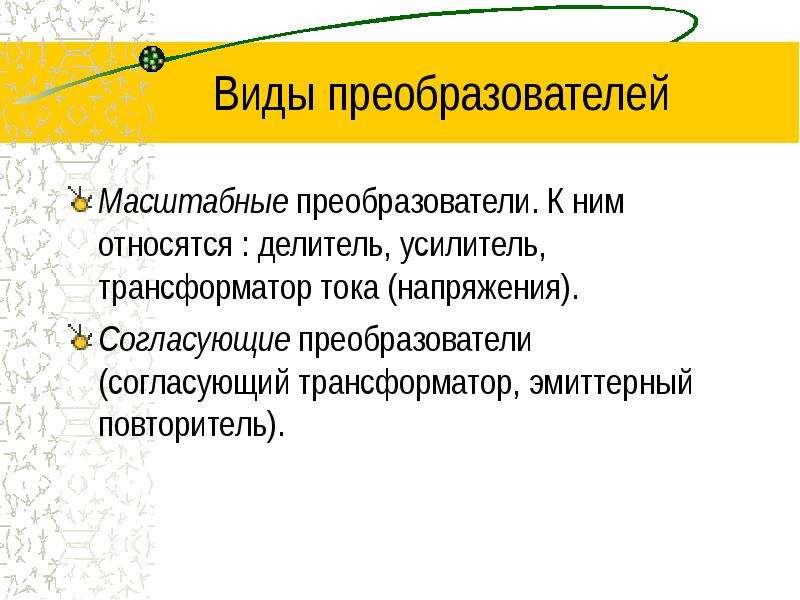

Слайд 8

Описание слайда:

Виды преобразователей Масштабные преобразователи. К ним относятся : делитель, усилитель, трансформатор тока (напряжения). Согласующие преобразователи (согласующий трансформатор, эмиттерный повторитель).

Слайд 9

Описание слайда:

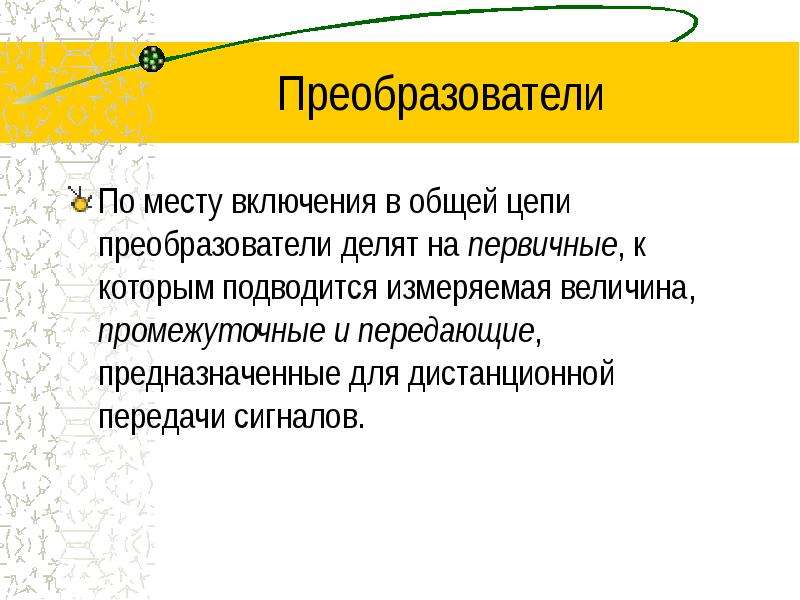

Преобразователи По месту включения в общей цепи преобразователи делят на первичные, к которым подводится измеряемая величина, промежуточные и передающие, предназначенные для дистанционной передачи сигналов.

Слайд 10

Описание слайда:

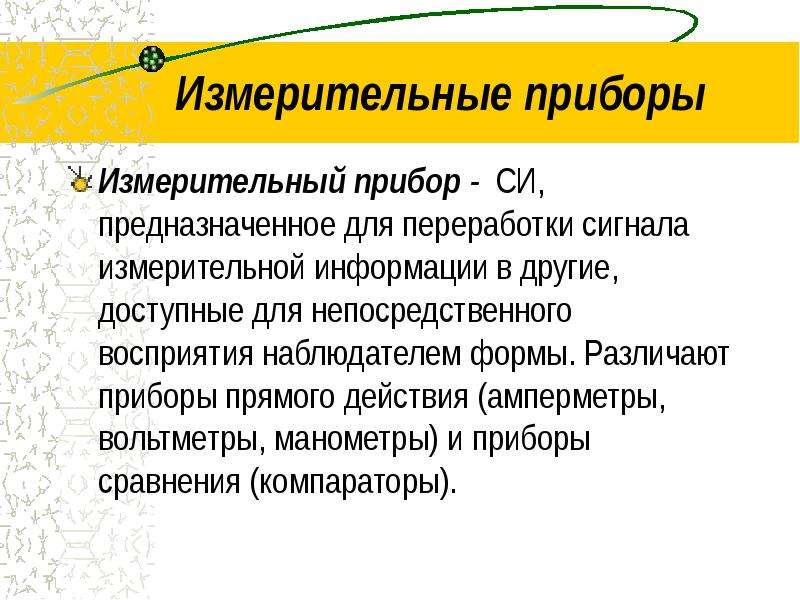

Измерительные приборы Измерительный прибор - СИ, предназначенное для переработки сигнала измерительной информации в другие, доступные для непосредственного восприятия наблюдателем формы. Различают приборы прямого действия (амперметры, вольтметры, манометры) и приборы сравнения (компараторы).

Слайд 11

Описание слайда:

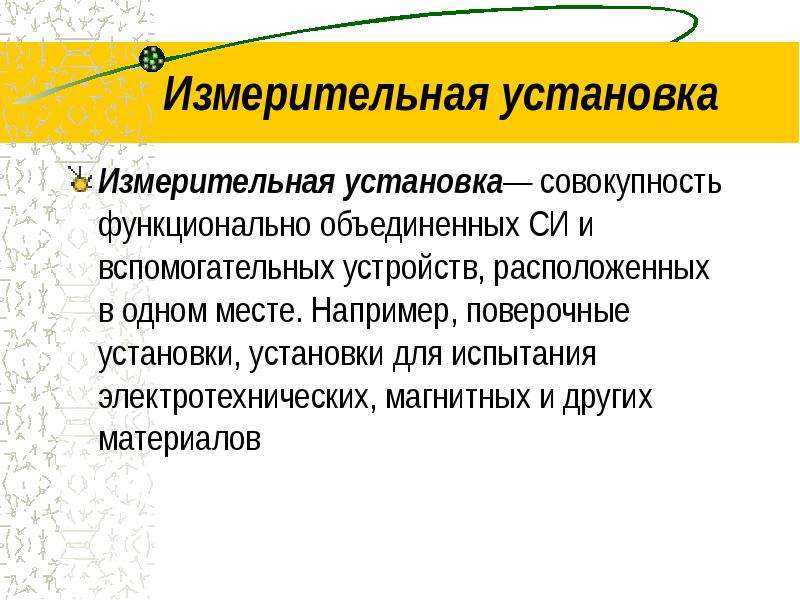

Измерительная установка Измерительная установка— совокупность функционально объединенных СИ и вспомогательных устройств, расположенных в одном месте. Например, поверочные установки, установки для испытания электротехнических, магнитных и других материалов

Слайд 12

Описание слайда:

Измерительная система Измерительная система — это комплекс СИ и вспомогательных устройств с компонентами связи (проводные, телевизионные и др.), предназначенный для выработки сигналов измерительной информации в форме, удобной для автоматической обработки, передачи и (или) использования в автоматических системах управления.

Слайд 13

Описание слайда:

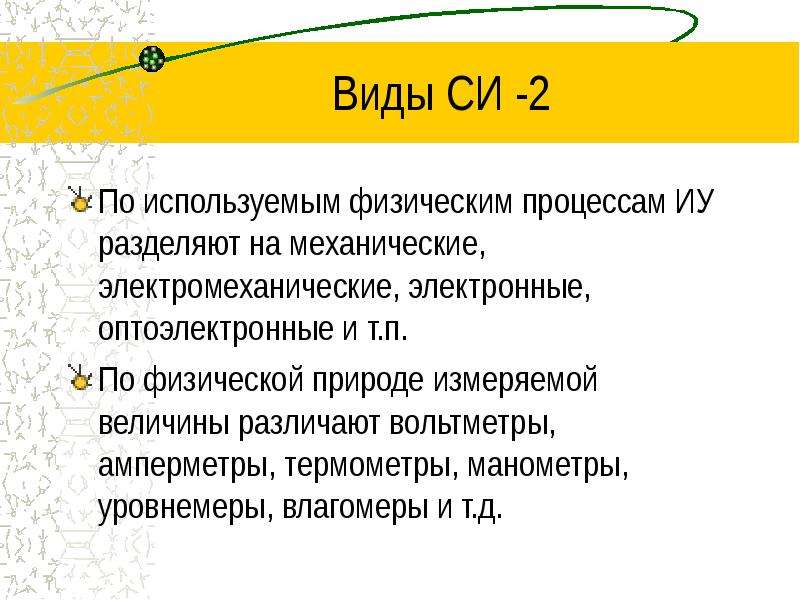

Виды СИ -2 По используемым физическим процессам ИУ разделяют на механические, электромеханические, электронные, оптоэлектронные и т.п. По физической природе измеряемой величины различают вольтметры, амперметры, термометры, манометры, уровнемеры, влагомеры и т.д.

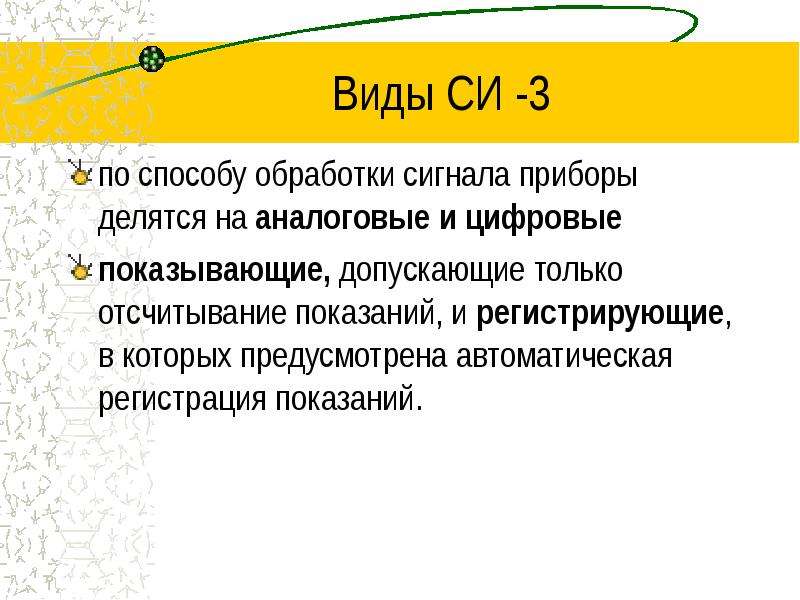

Слайд 14

Описание слайда:

Виды СИ -3 по способу обработки сигнала приборы делятся на аналоговые и цифровые показывающие, допускающие только отсчитывание показаний, и регистрирующие, в которых предусмотрена автоматическая регистрация показаний.

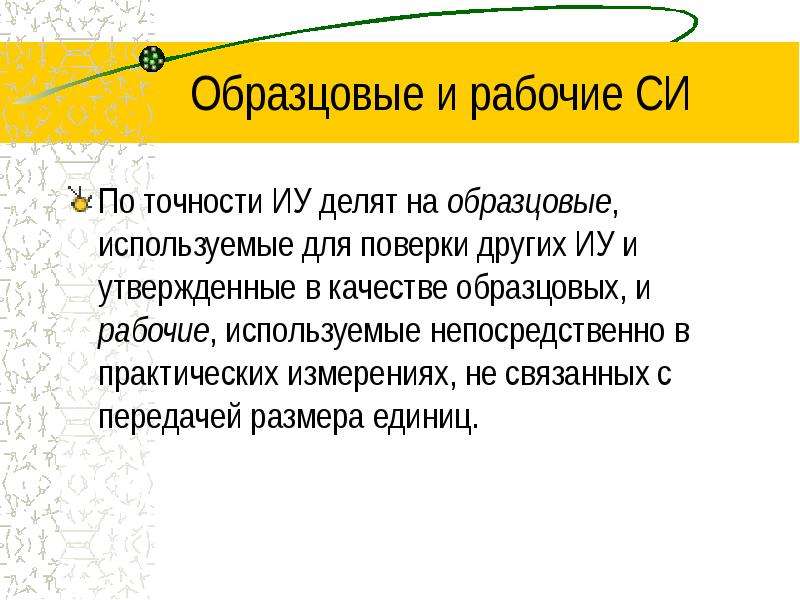

Слайд 15

Описание слайда:

Образцовые и рабочие СИ По точности ИУ делят на образцовые, используемые для поверки других ИУ и утвержденные в качестве образцовых, и рабочие, используемые непосредственно в практических измерениях, не связанных с передачей размера единиц.

Слайд 16

Описание слайда:

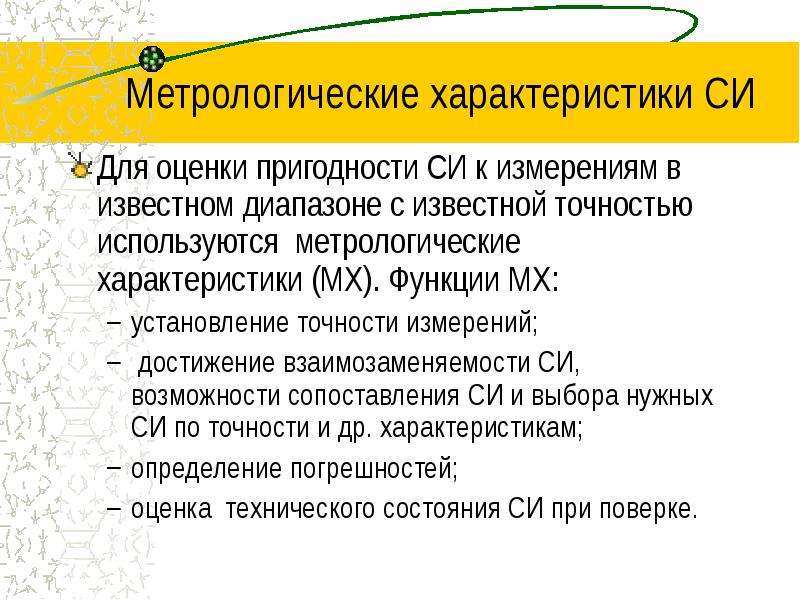

Метрологические характеристики СИ Для оценки пригодности СИ к измерениям в известном диапазоне с известной точностью используются метрологические характеристики (МХ). Функции МХ: установление точности измерений; достижение взаимозаменяемости СИ, возможности сопоставления СИ и выбора нужных СИ по точности и др. характеристикам; определение погрешностей; оценка технического состояния СИ при поверке.

Слайд 17

Описание слайда:

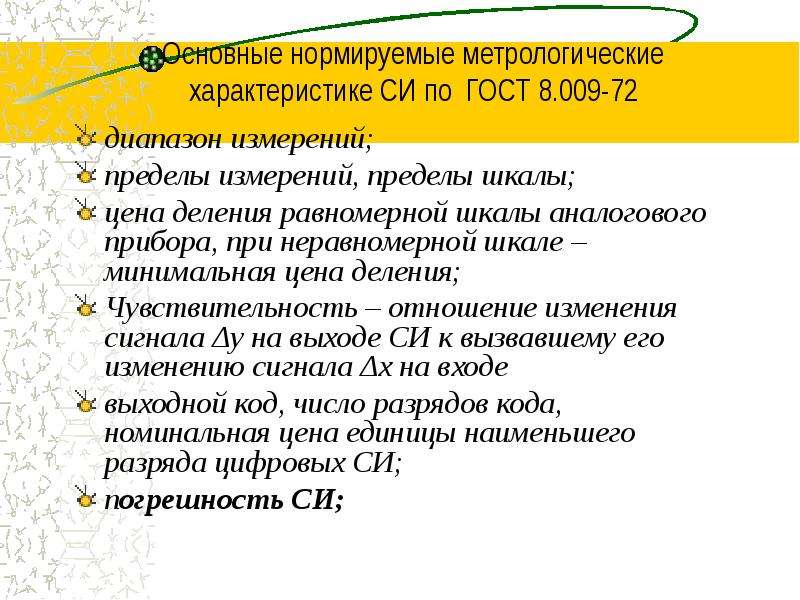

Основные нормируемые метрологические характеристике СИ по ГОСТ 8.009-72 диапазон измерений; пределы измерений, пределы шкалы; цена деления равномерной шкалы аналогового прибора, при неравномерной шкале – минимальная цена деления; Чувствительность – отношение изменения сигнала Δу на выходе СИ к вызвавшему его изменению сигнала Δх на входе выходной код, число разрядов кода, номинальная цена единицы наименьшего разряда цифровых СИ; погрешность СИ;

Слайд 18

Описание слайда:

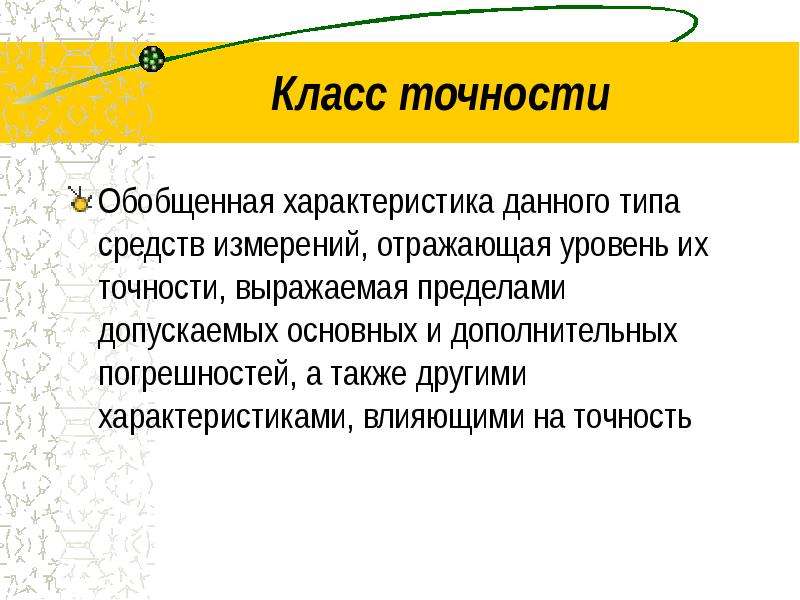

Класс точности Обобщенная характеристика данного типа средств измерений, отражающая уровень их точности, выражаемая пределами допускаемых основных и дополнительных погрешностей, а также другими характеристиками, влияющими на точность

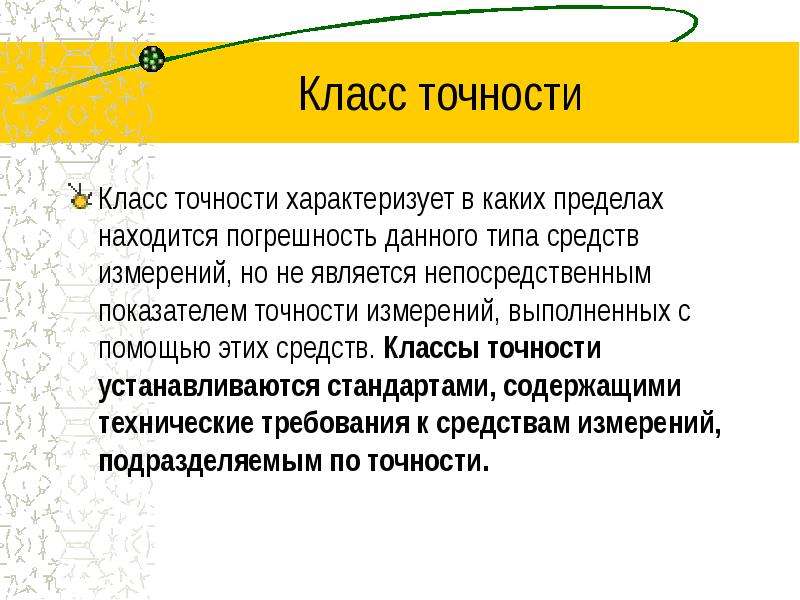

Слайд 19

Описание слайда:

Класс точности Класс точности характеризует в каких пределах находится погрешность данного типа средств измерений, но не является непосредственным показателем точности измерений, выполненных с помощью этих средств. Классы точности устанавливаются стандартами, содержащими технические требования к средствам измерений, подразделяемым по точности.

Слайд 20

Описание слайда:

Метрологические характеристики, определяемые классами точности Нормирование МХ по ГОСТ 8.401-80 Пределы допускаемых основной и дополнительной погрешностей выражают в форме приведенных, относительных или абсолютных погрешностей в зависимости от характера измерения погрешностей в пределах диапазона измерений, а также от условий применения и назначения средств измерений конкретного вида. А =1; 1,5; (1,6); 2; (3); 4; 5; 6 n= 1; 0; -1; -2; …

Слайд 21

Описание слайда:

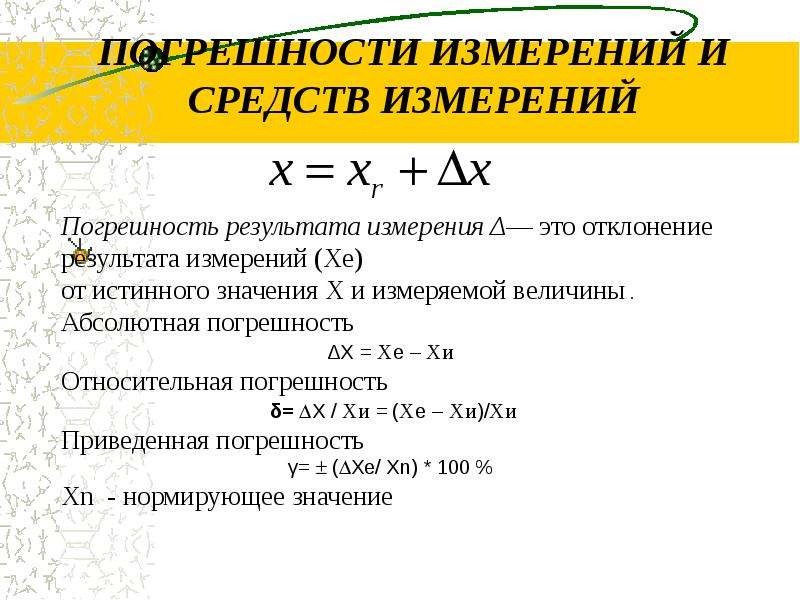

ПОГРЕШНОСТИ ИЗМЕРЕНИЙ И СРЕДСТВ ИЗМЕРЕНИЙ

Слайд 22

Описание слайда:

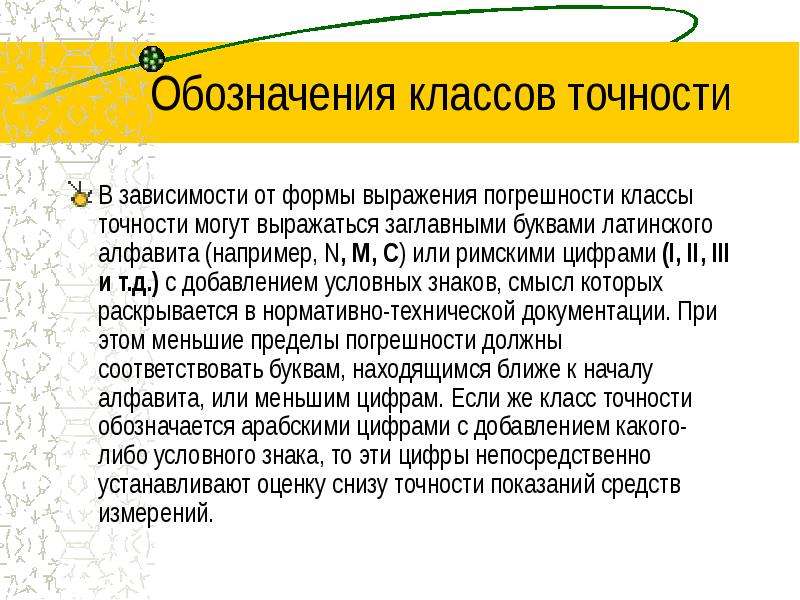

Обозначения классов точности В зависимости от формы выражения погрешности классы точности могут выражаться заглавными буквами латинского алфавита (например, N, M, C) или римскими цифрами (I, II, III и т.д.) с добавлением условных знаков, смысл которых раскрывается в нормативно-технической документации. При этом меньшие пределы погрешности должны соответствовать буквам, находящимся ближе к началу алфавита, или меньшим цифрам. Если же класс точности обозначается арабскими цифрами с добавлением какого-либо условного знака, то эти цифры непосредственно устанавливают оценку снизу точности показаний средств измерений.

Слайд 23

Описание слайда:

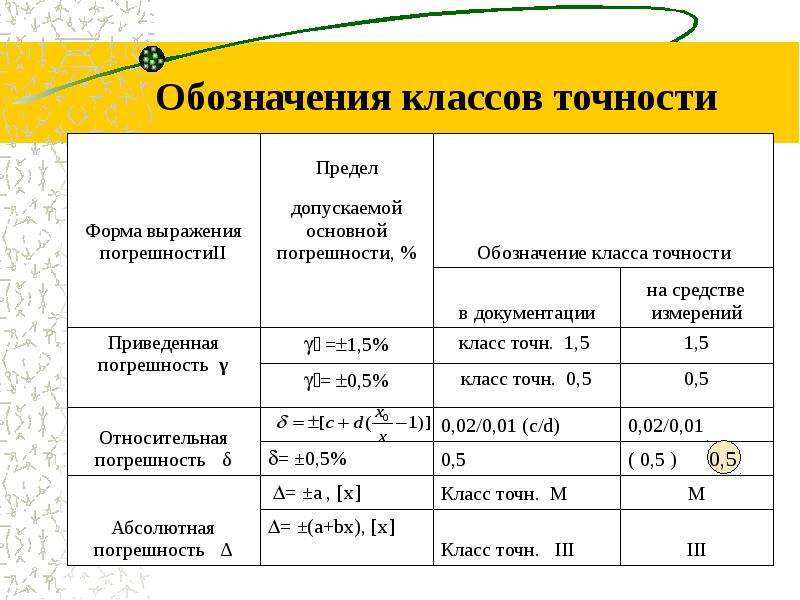

Обозначения классов точности

Слайд 24

Описание слайда:

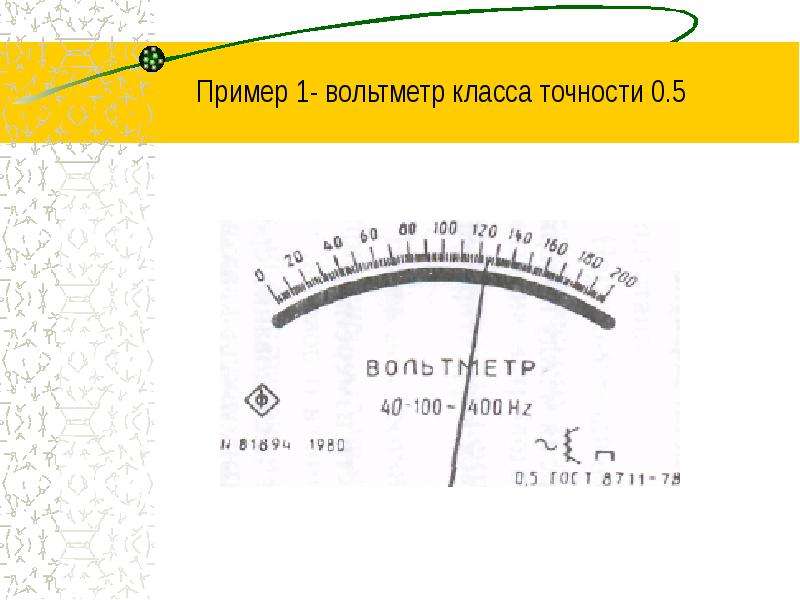

Пример 1- вольтметр класса точности 0.5

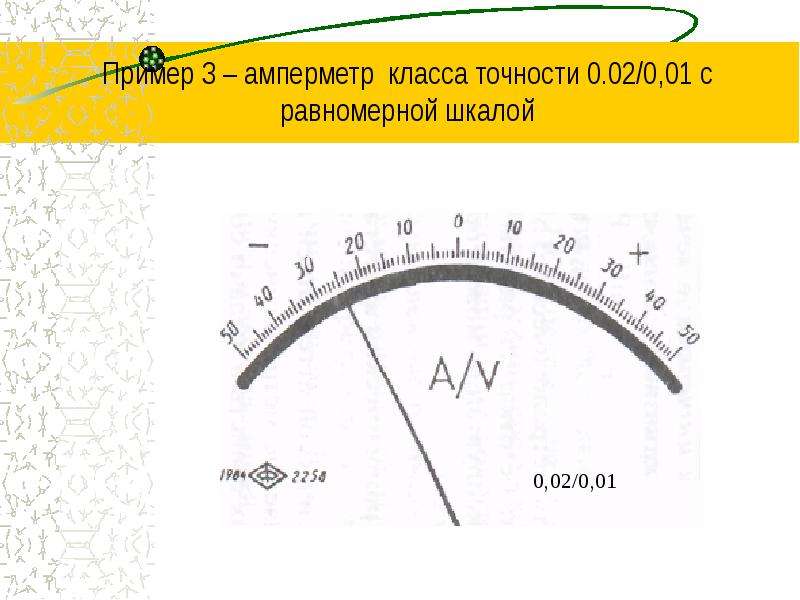

Слайд 25

Описание слайда:

Пример 3 – амперметр класса точности 0.02/0,01 с равномерной шкалой

Слайд 26

Описание слайда:

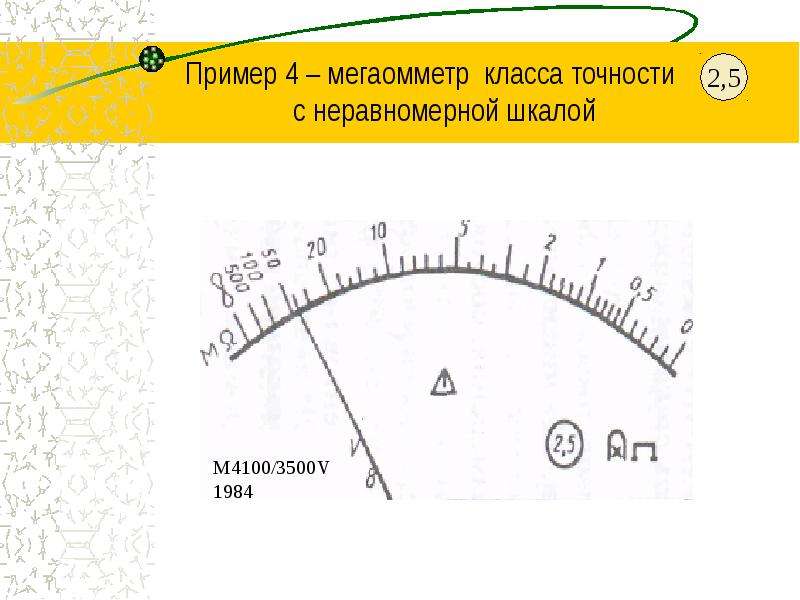

Пример 4 – мегаомметр класса точности с неравномерной шкалой

Слайд 27

Описание слайда:

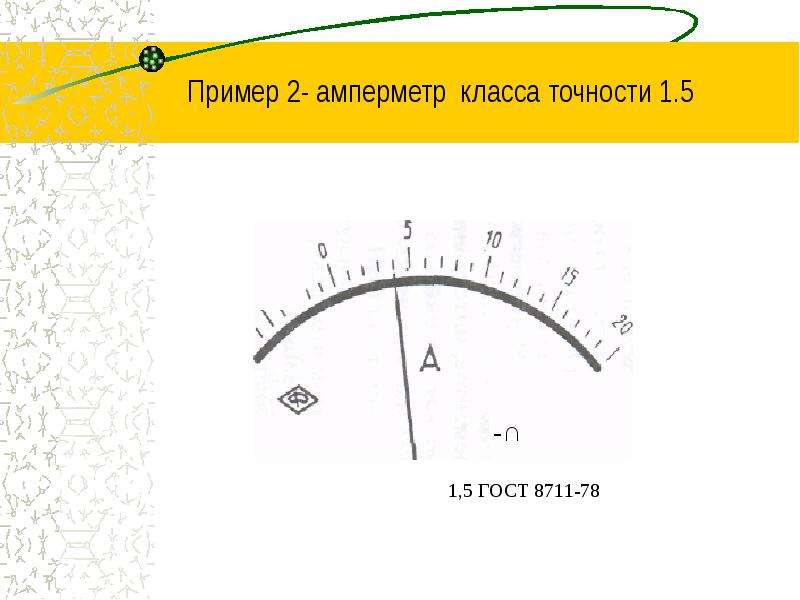

Пример 2- амперметр класса точности 1.5

Слайд 28

Описание слайда:

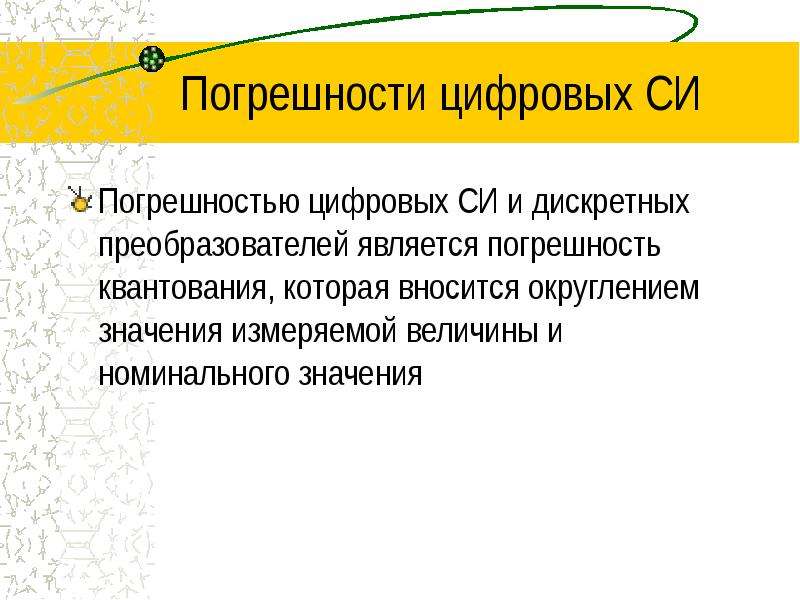

Погрешности цифровых СИ Погрешностью цифровых СИ и дискретных преобразователей является погрешность квантования, которая вносится округлением значения измеряемой величины и номинального значения

Слайд 29

Описание слайда:

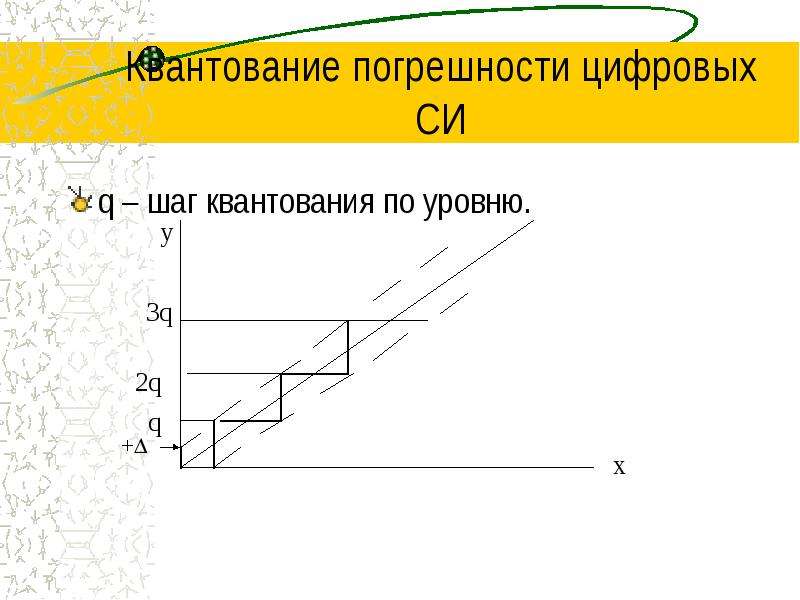

Квантование погрешности цифровых СИ q – шаг квантования по уровню.

Слайд 30

Описание слайда:

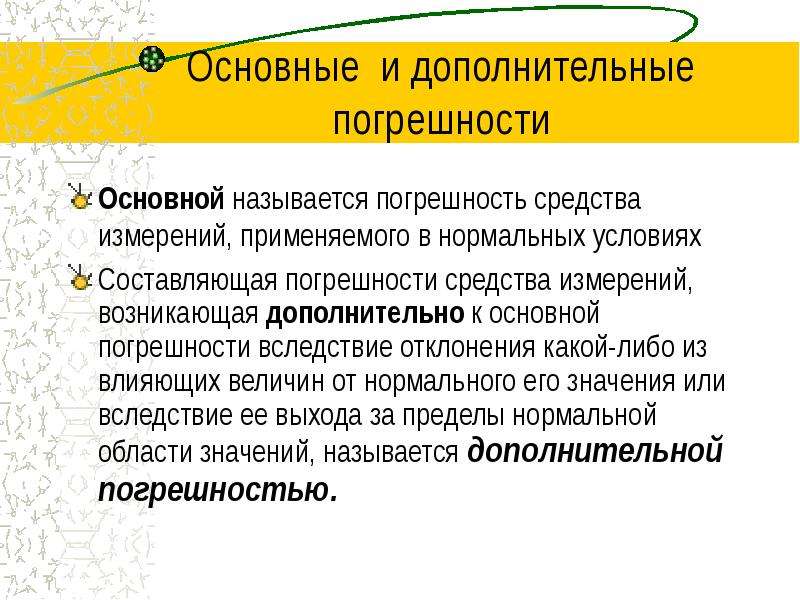

Основные и дополнительные погрешности Основной называется погрешность средства измерений, применяемого в нормальных условиях Составляющая погрешности средства измерений, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального его значения или вследствие ее выхода за пределы нормальной области значений, называется дополнительной погрешностью.

Слайд 31

Описание слайда:

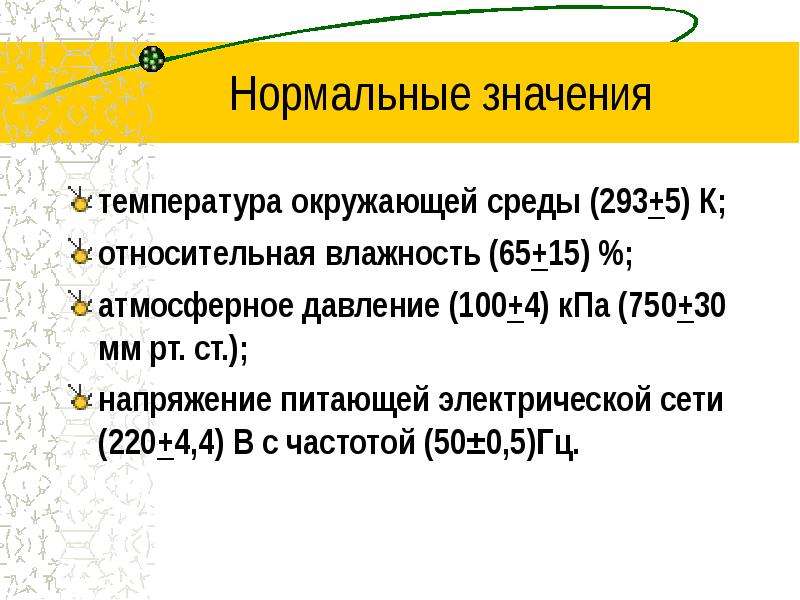

Нормальные значения температура окружающей среды (293+5) К; относительная влажность (65+15) %; атмосферное давление (100+4) кПа (750+30 мм рт. ст.); напряжение питающей электрической сети (220+4,4) В с частотой (50±0,5)Гц.

Слайд 32

Описание слайда:

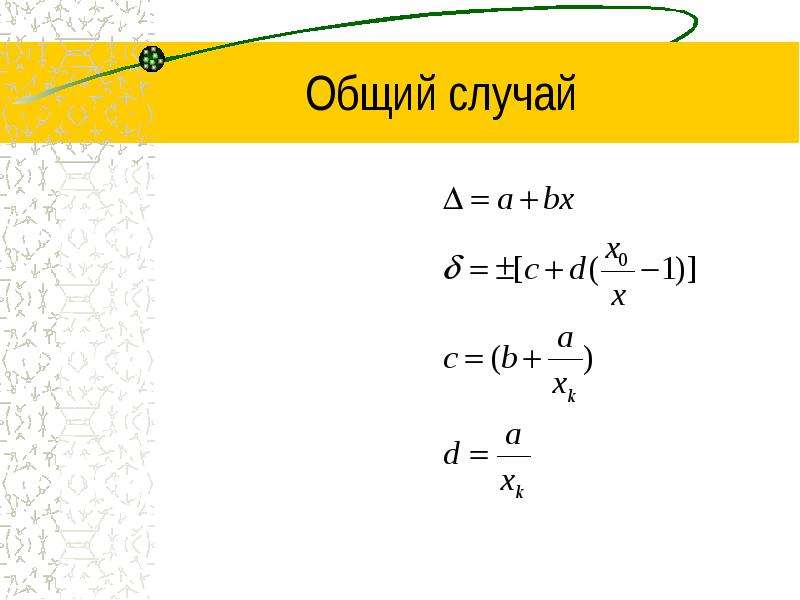

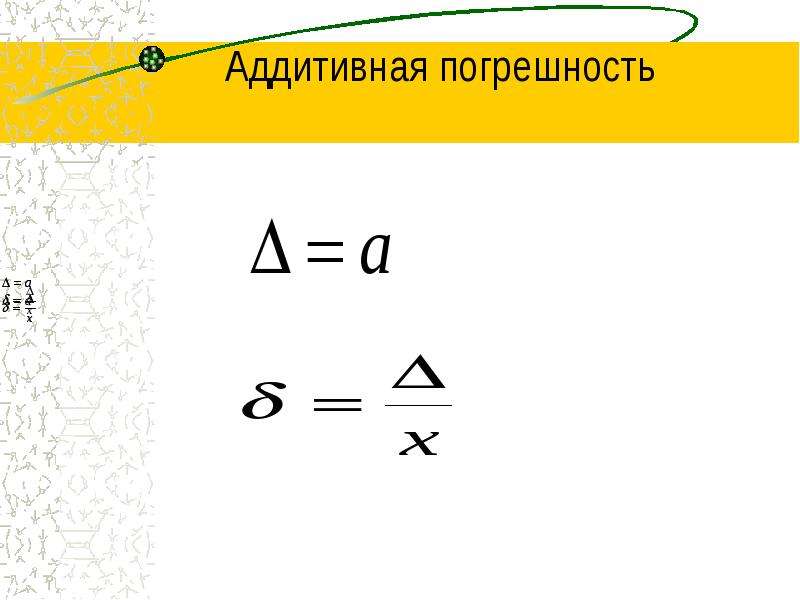

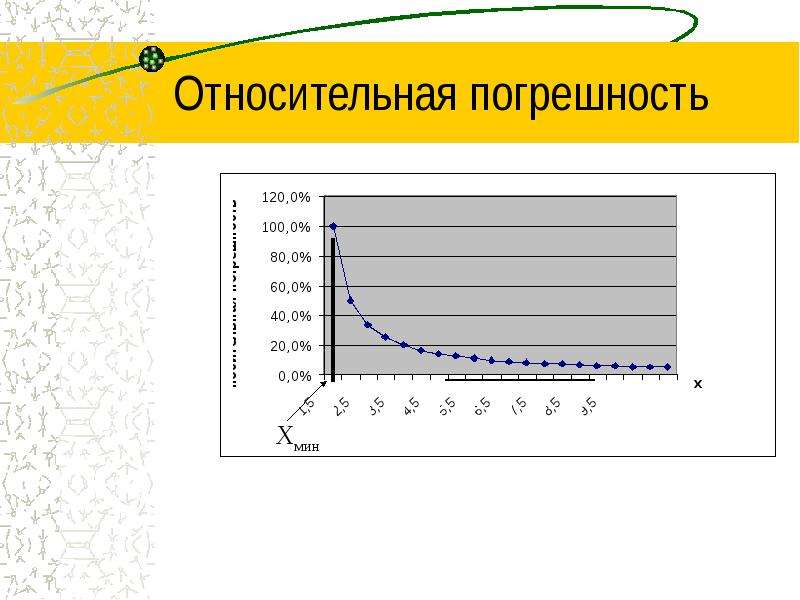

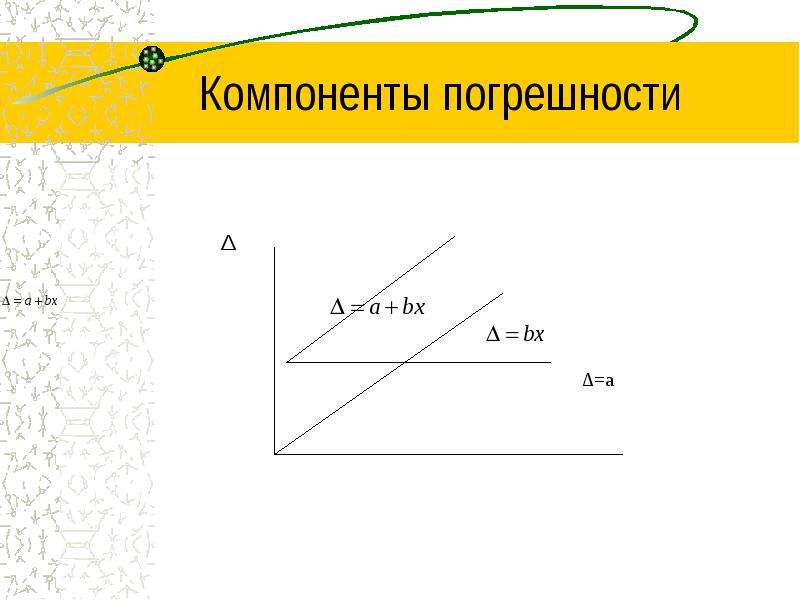

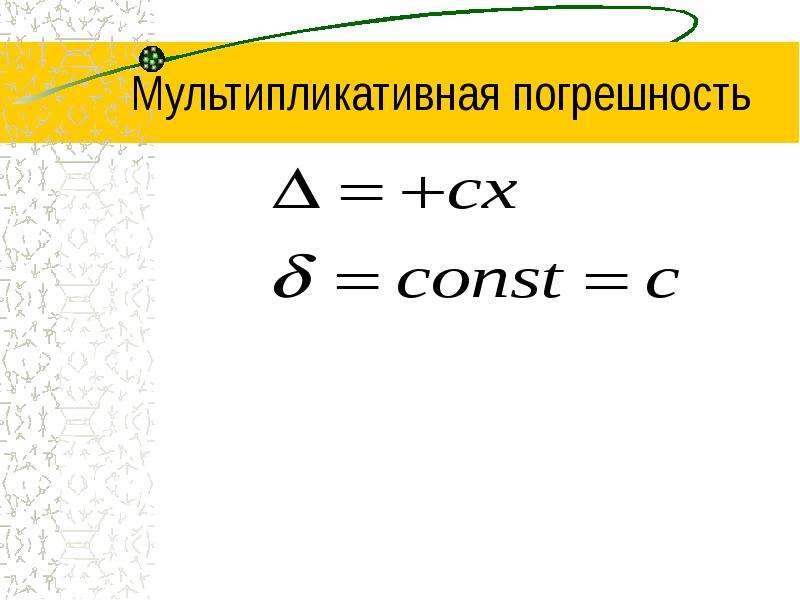

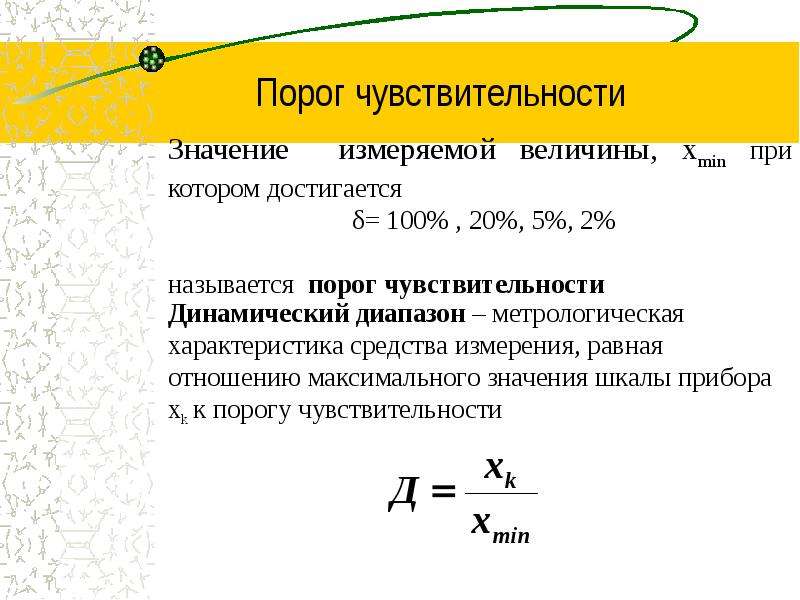

Полная погрешность Суммарная абсолютная погрешность при влияющих факторах zi в общем случае равна: i = дополнительная погрешность, вызванная изменением i-го влияющего фактора zi
