Вы можете ознакомиться и скачать презентацию на тему ТЕПЛОВОЕ ИЗЛУЧЕНИЕ Основные экспериментальные закономерности. Доклад-сообщение содержит 44 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ТЕПЛОВОЕ ИЗЛУЧЕНИЕ Основные экспериментальные закономерности

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

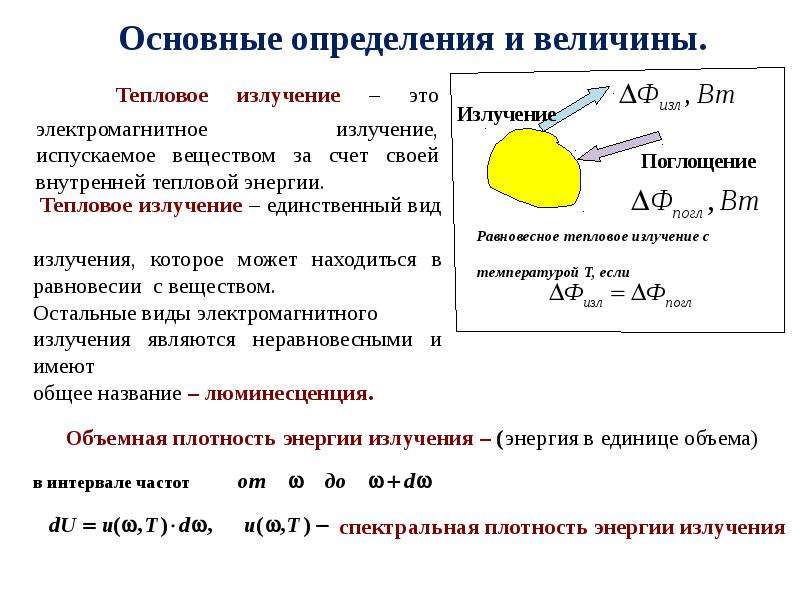

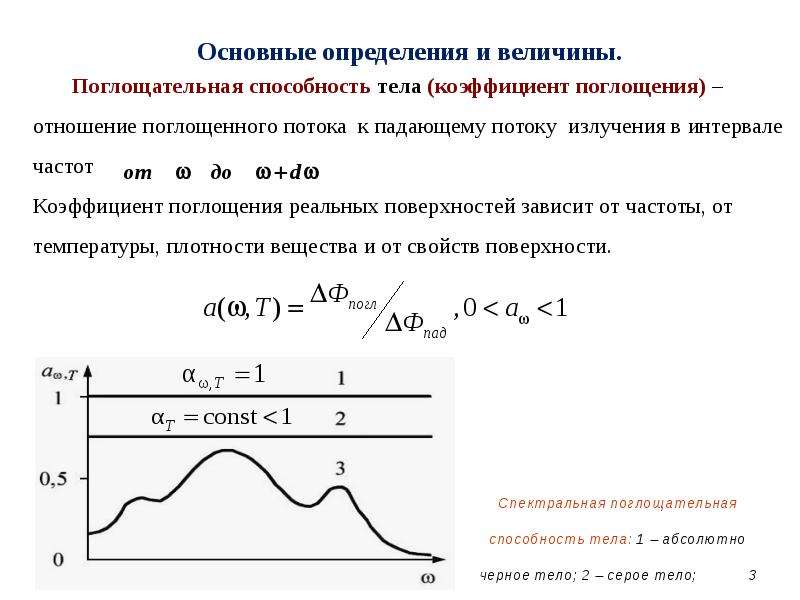

Основные определения и величины.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

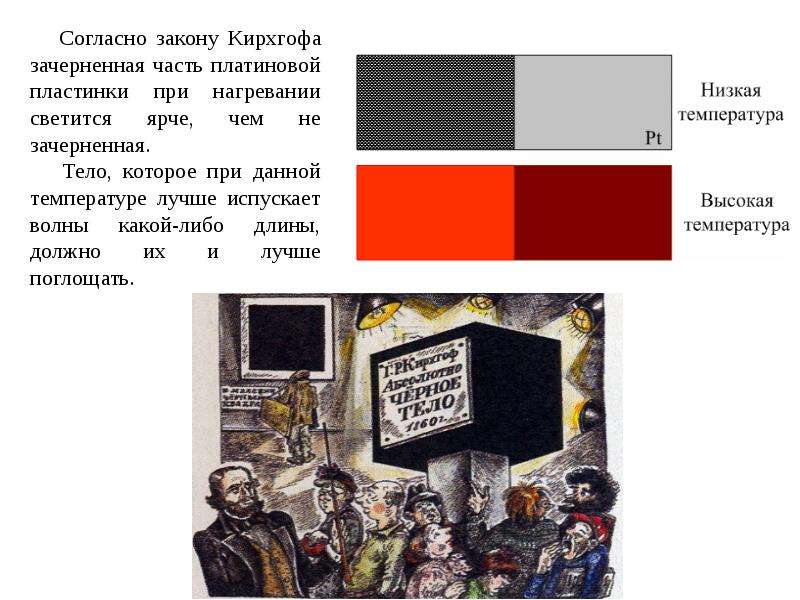

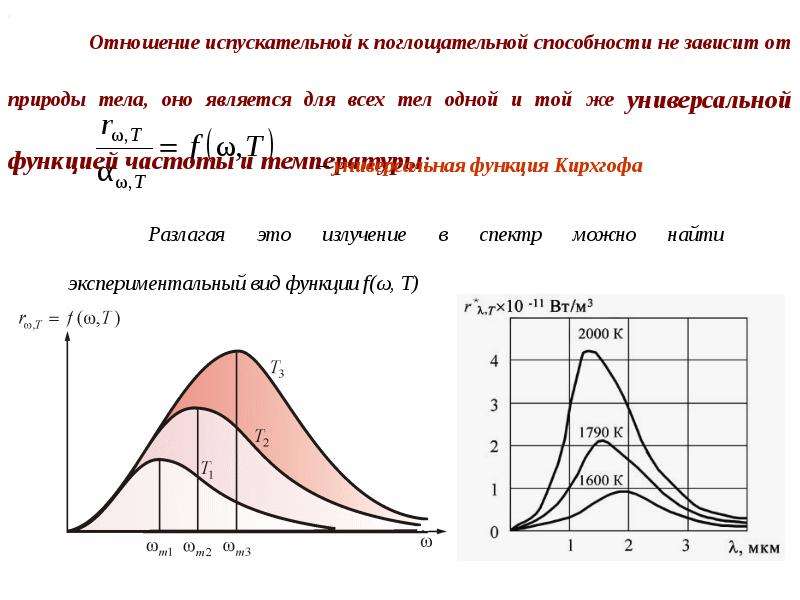

Закон Кирхгофа

Слайд 8

Описание слайда:

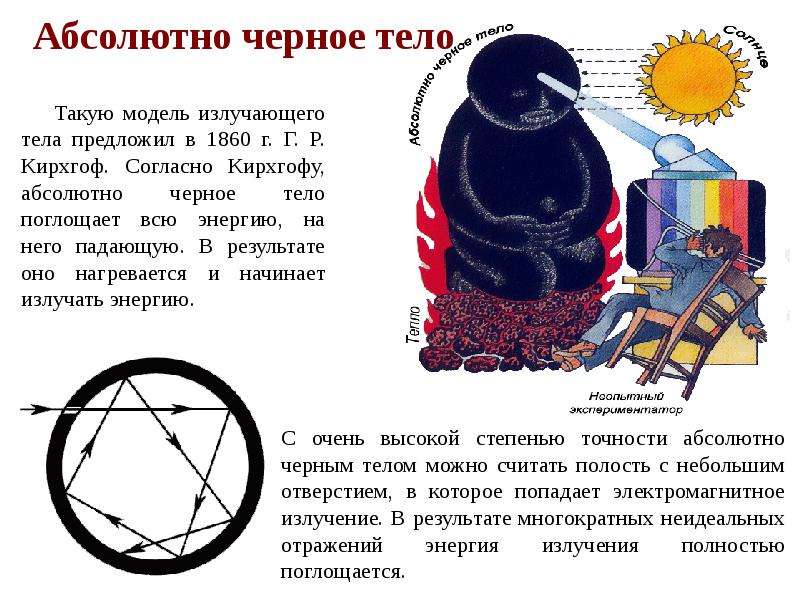

Абсолютно черное тело

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Экспериментальная зависимость излучательной способности от температуры (закон Стефана – Больцмана)

Слайд 13

Описание слайда:

Экспериментальная зависимость излучательной способности от длины волны (закон смещения или закон Вина)

Слайд 14

Описание слайда:

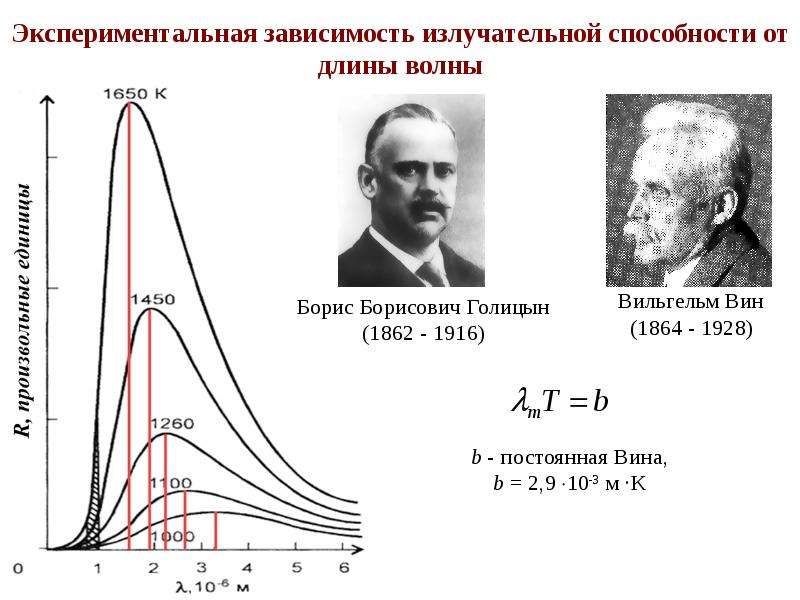

Экспериментальная зависимость излучательной способности от длины волны

Слайд 15

Описание слайда:

Практическое применение законов Стефана – Больцмана и Вина

Слайд 16

Описание слайда:

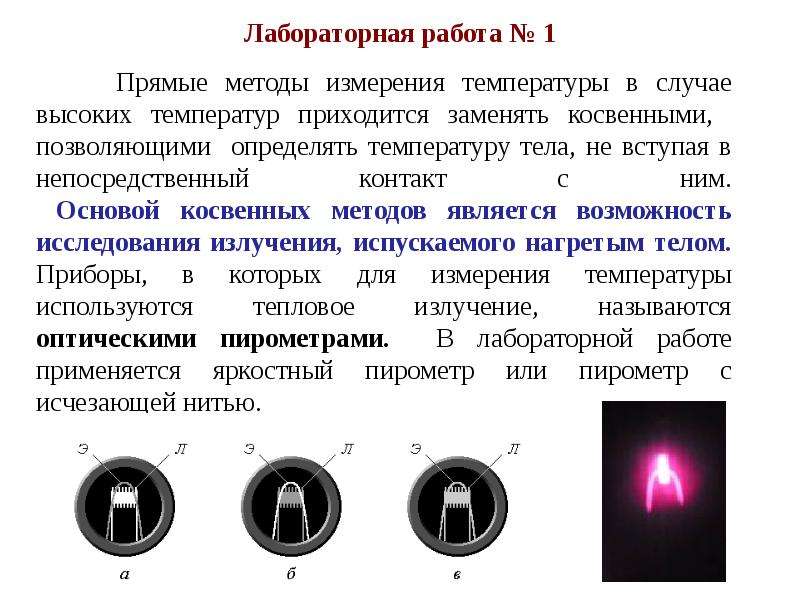

Прямые методы измерения температуры в случае высоких температур приходится заменять косвенными, позволяющими определять температуру тела, не вступая в непосредственный контакт с ним. Основой косвенных методов является возможность исследования излучения, испускаемого нагретым телом. Приборы, в которых для измерения температуры используются тепловое излучение, называются оптическими пирометрами. В лабораторной работе применяется яркостный пирометр или пирометр с исчезающей нитью.

Слайд 17

Описание слайда:

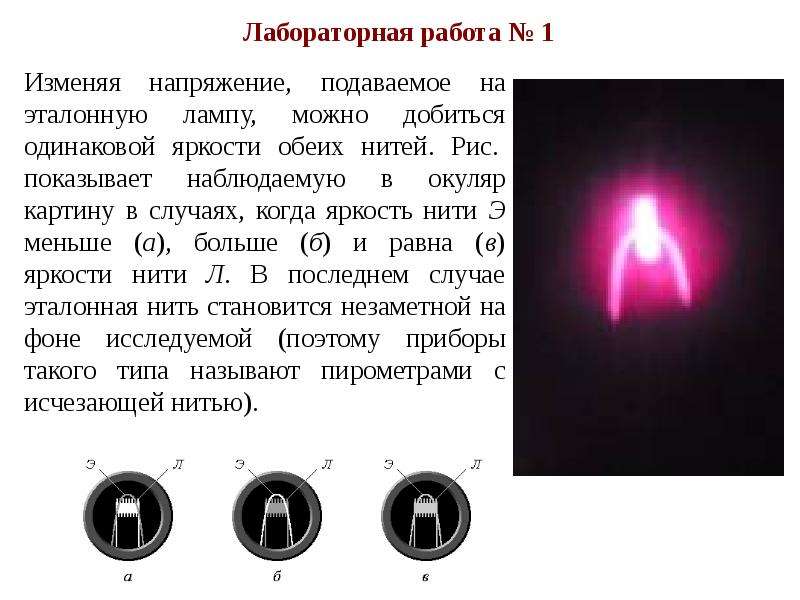

Изменяя напряжение, подаваемое на эталонную лампу, можно добиться одинаковой яркости обеих нитей. Рис. показывает наблюдаемую в окуляр картину в случаях, когда яркость нити Э меньше (а), больше (б) и равна (в) яркости нити Л. В последнем случае эталонная нить становится незаметной на фоне исследуемой (поэтому приборы такого типа называют пирометрами с исчезающей нитью).

Слайд 18

Описание слайда:

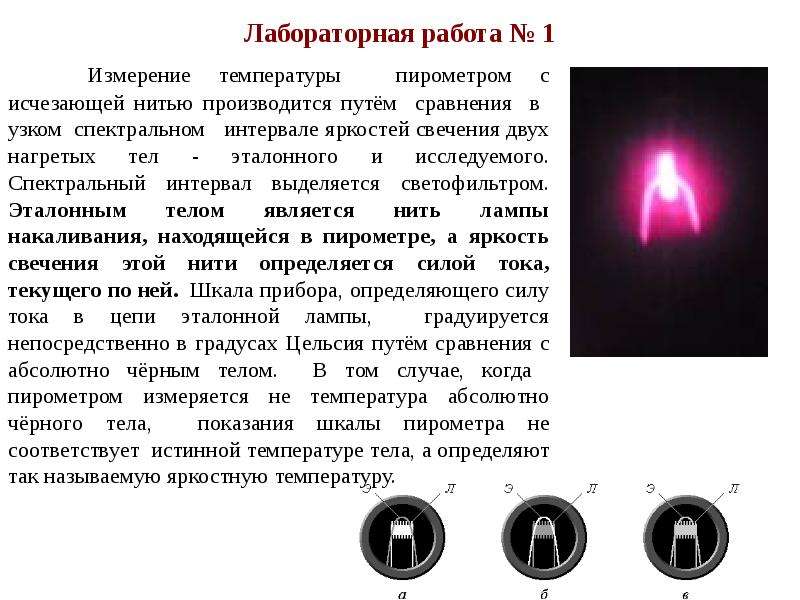

Измерение температуры пирометром с исчезающей нитью производится путём сравнения в узком спектральном интервале яркостей свечения двух нагретых тел - эталонного и исследуемого. Спектральный интервал выделяется светофильтром. Эталонным телом является нить лампы накаливания, находящейся в пирометре, а яркость свечения этой нити определяется силой тока, текущего по ней. Шкала прибора, определяющего силу тока в цепи эталонной лампы, градуируется непосредственно в градусах Цельсия путём сравнения с абсолютно чёрным телом. В том случае, когда пирометром измеряется не температура абсолютно чёрного тела, показания шкалы пирометра не соответствует истинной температуре тела, а определяют так называемую яркостную температуру.
