Слайд 1

Описание слайда:

ВИБРОАКУСТИЧЕСКИЕ ВРЕДНЫЕ ФАКТОРЫ

Слайд 2

Описание слайда:

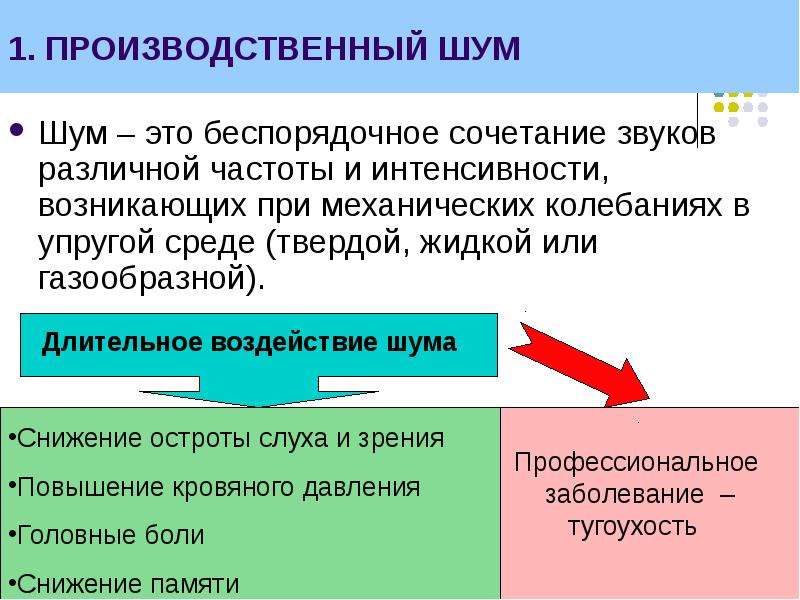

1. ПРОИЗВОДСТВЕННЫЙ ШУМ Шум – это беспорядочное сочетание звуков различной частоты и интенсивности, возникающих при механических колебаниях в упругой среде (твердой, жидкой или газообразной).

Слайд 3

Описание слайда:

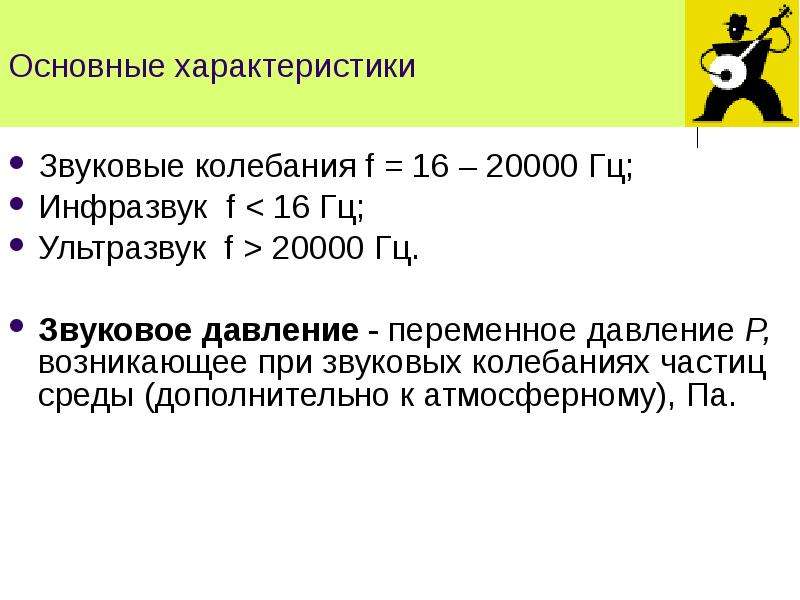

Основные характеристики Звуковые колебания f = 16 – 20000 Гц; Инфразвук f < 16 Гц; Ультразвук f > 20000 Гц. Звуковое давление - переменное давление Р, возникающее при звуковых колебаниях частиц среды (дополнительно к атмосферному), Па.

Слайд 4

Описание слайда:

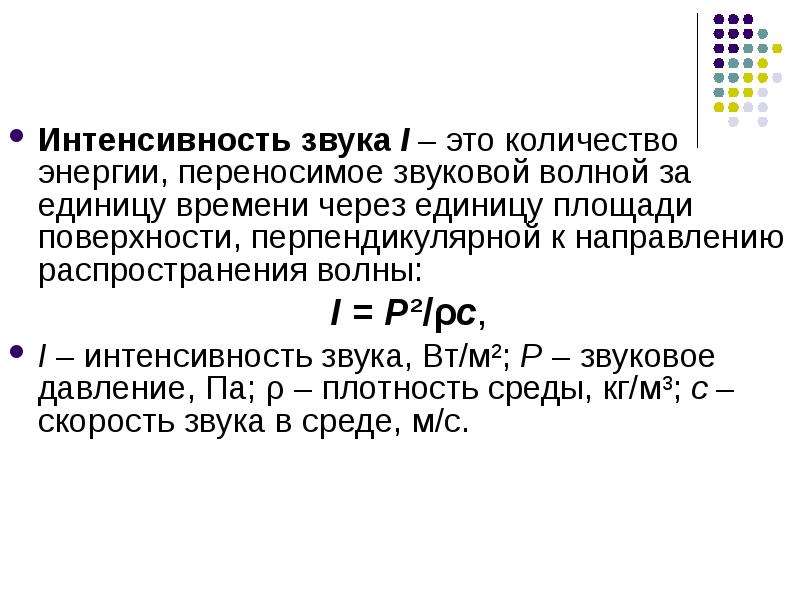

Интенсивность звука I – это количество энергии, переносимое звуковой волной за единицу времени через единицу площади поверхности, перпендикулярной к направлению распространения волны: Интенсивность звука I – это количество энергии, переносимое звуковой волной за единицу времени через единицу площади поверхности, перпендикулярной к направлению распространения волны: Ι = P²/ρc, I – интенсивность звука, Вт/м²; Р – звуковое давление, Па; ρ – плотность среды, кг/м³; c – скорость звука в среде, м/с.

Слайд 5

Описание слайда:

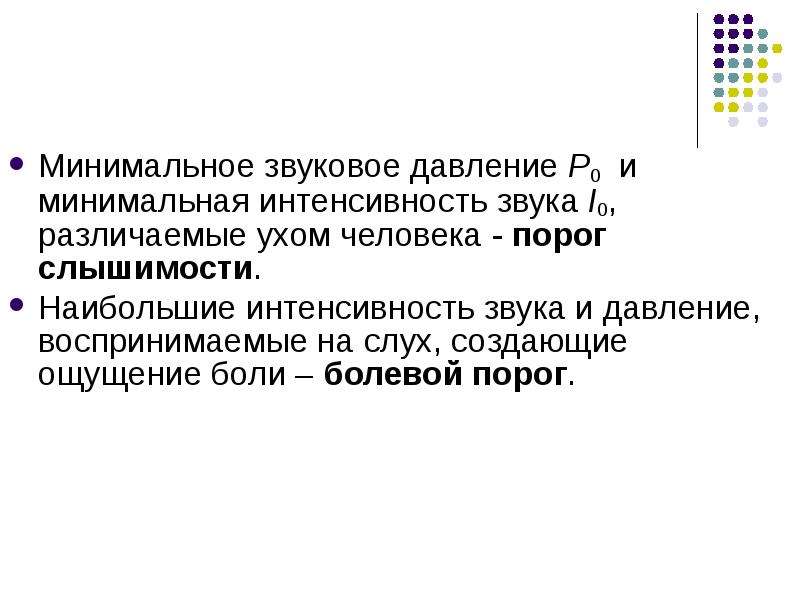

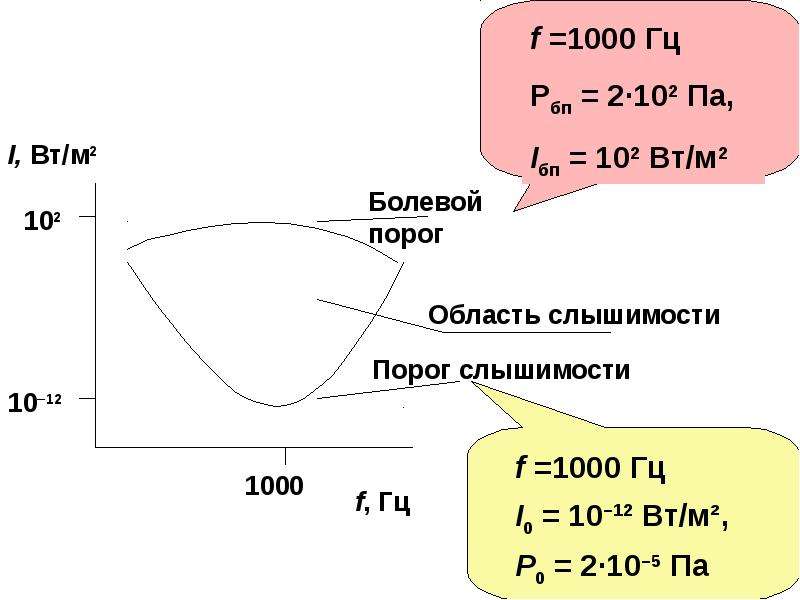

Минимальное звуковое давление Р0 и минимальная интенсивность звука I0, различаемые ухом человека - порог слышимости. Минимальное звуковое давление Р0 и минимальная интенсивность звука I0, различаемые ухом человека - порог слышимости. Наибольшие интенсивность звука и давление, воспринимаемые на слух, создающие ощущение боли – болевой порог.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

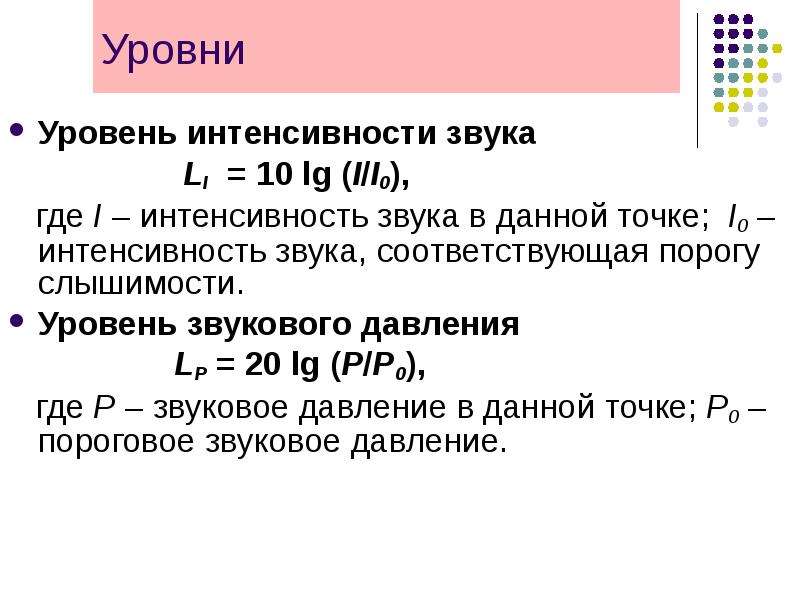

Уровни Уровень интенсивности звука LI = 10 lg (I/I0), где I – интенсивность звука в данной точке; I0 – интенсивность звука, соответствующая порогу слышимости. Уровень звукового давления LP = 20 lg (P/P0), где Р – звуковое давление в данной точке; P0 – пороговое звуковое давление.

Слайд 8

Описание слайда:

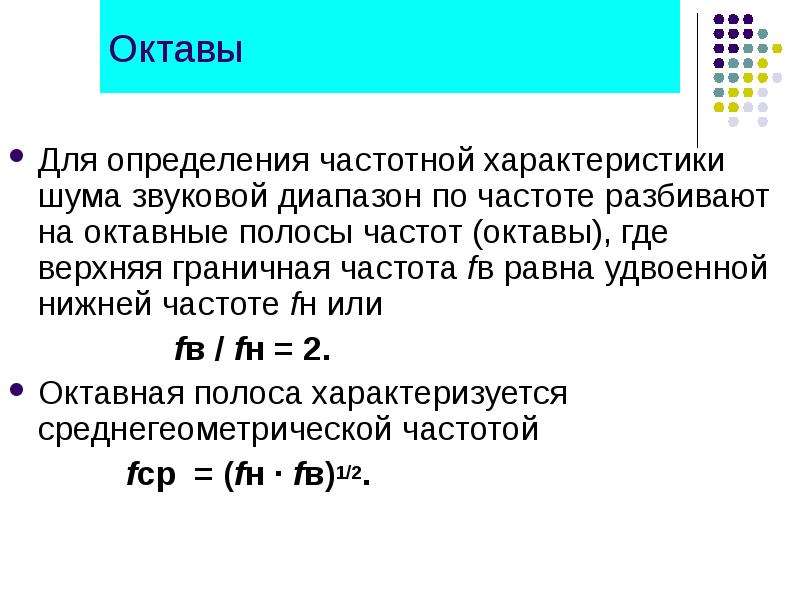

Октавы Для определения частотной характеристики шума звуковой диапазон по частоте разбивают на октавные полосы частот (октавы), где верхняя граничная частота fв равна удвоенной нижней частоте fн или fв / fн = 2. Октавная полоса характеризуется среднегеометрической частотой fср = (fн · fв)1/2.

Слайд 9

Описание слайда:

Классификация шумов По характеру спектра: широкополосный, с непрерывным спектром шириной более одной октавы, тональный, в спектре которого имеются выраженные дискретные тона.

Слайд 10

Описание слайда:

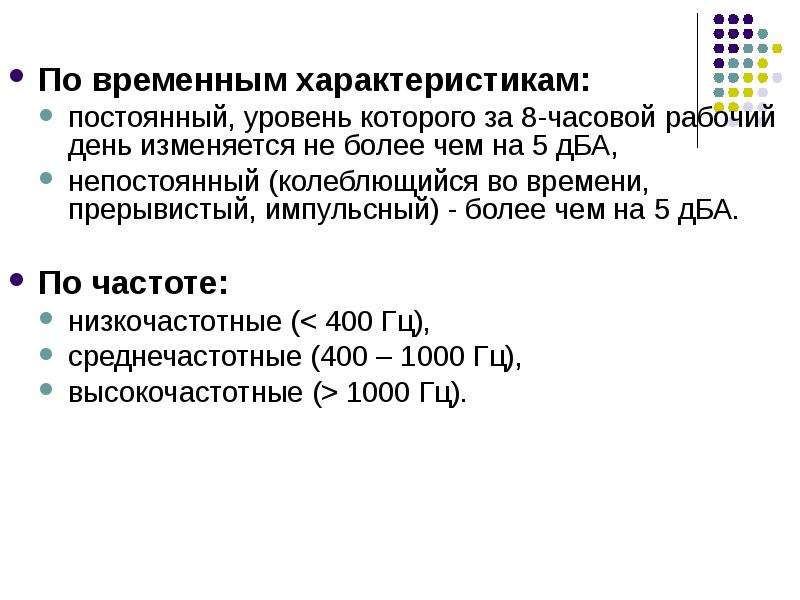

По временным характеристикам: По временным характеристикам: постоянный, уровень которого за 8-часовой рабочий день изменяется не более чем на 5 дБА, непостоянный (колеблющийся во времени, прерывистый, импульсный) - более чем на 5 дБА. По частоте: низкочастотные (< 400 Гц), среднечастотные (400 – 1000 Гц), высокочастотные (> 1000 Гц).

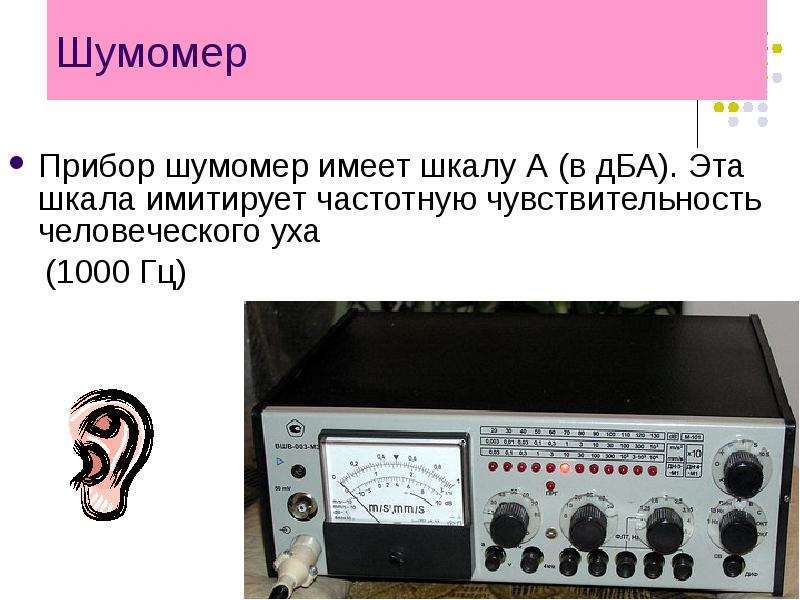

Слайд 11

Описание слайда:

Шумомер Прибор шумомер имеет шкалу А (в дБА). Эта шкала имитирует частотную чувствительность человеческого уха (1000 Гц)

Слайд 12

Описание слайда:

Нормирование шума ГОСТ 12.1.003 – 83* “ССБТ. Шум. Общие требования безопасности”. СН 2.2.4/2.1.8.562-96 “Шум на рабочих местах, в помещениях жилых и общественных зданий”. Два метода нормирования шума на рабочих местах.

Слайд 13

Описание слайда:

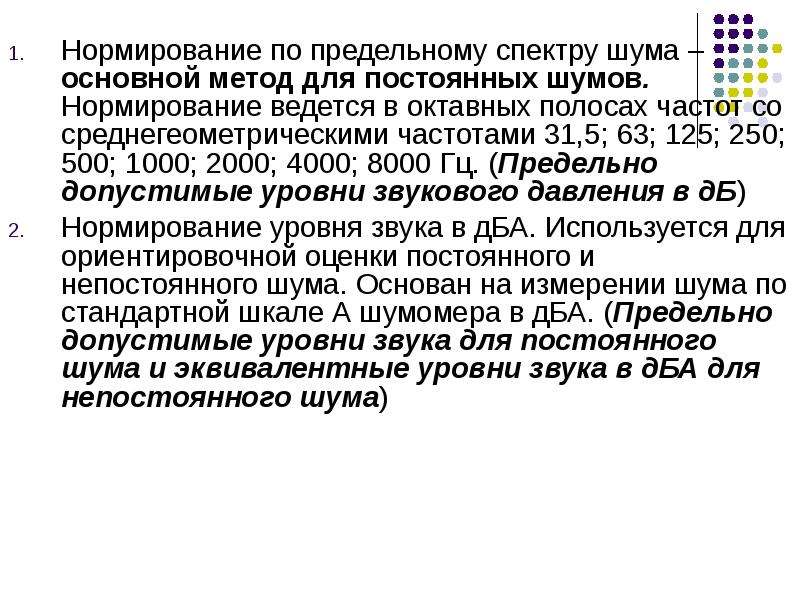

Нормирование по предельному спектру шума – основной метод для постоянных шумов. Нормирование ведется в октавных полосах частот со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц. (Предельно допустимые уровни звукового давления в дБ) Нормирование по предельному спектру шума – основной метод для постоянных шумов. Нормирование ведется в октавных полосах частот со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц. (Предельно допустимые уровни звукового давления в дБ) Нормирование уровня звука в дБА. Используется для ориентировочной оценки постоянного и непостоянного шума. Основан на измерении шума по стандартной шкале А шумомера в дБА. (Предельно допустимые уровни звука для постоянного шума и эквивалентные уровни звука в дБА для непостоянного шума)

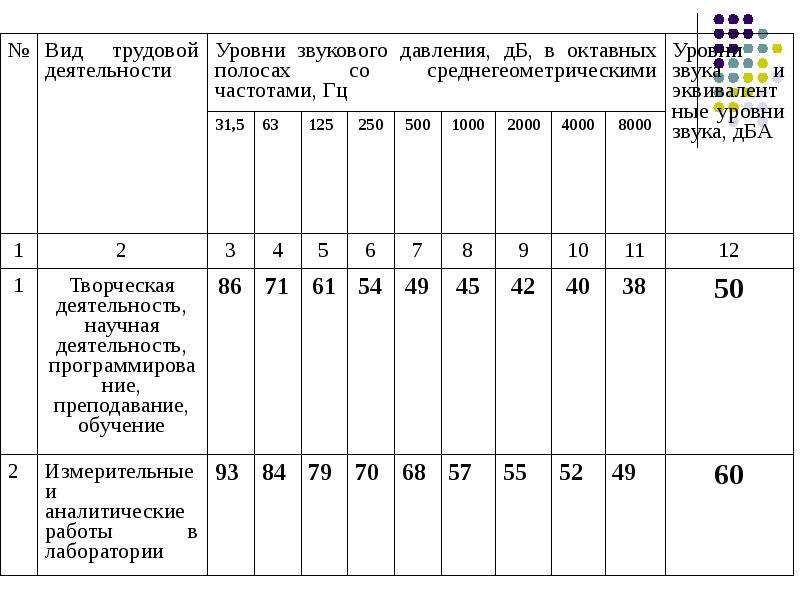

Слайд 14

Описание слайда:

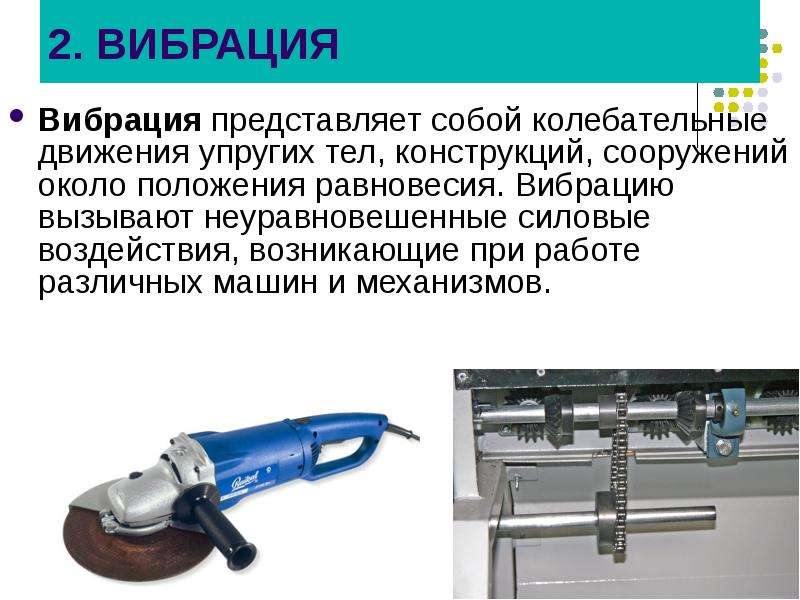

Слайд 15

Описание слайда:

2. ВИБРАЦИЯ Вибрация представляет собой колебательные движения упругих тел, конструкций, сооружений около положения равновесия. Вибрацию вызывают неуравновешенные силовые воздействия, возникающие при работе различных машин и механизмов.

Слайд 16

Описание слайда:

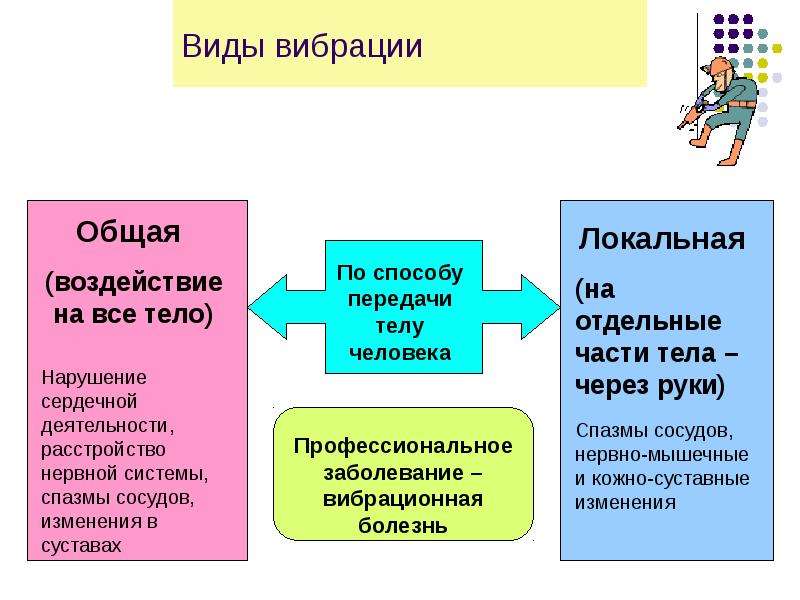

Виды вибрации

Слайд 17

Описание слайда:

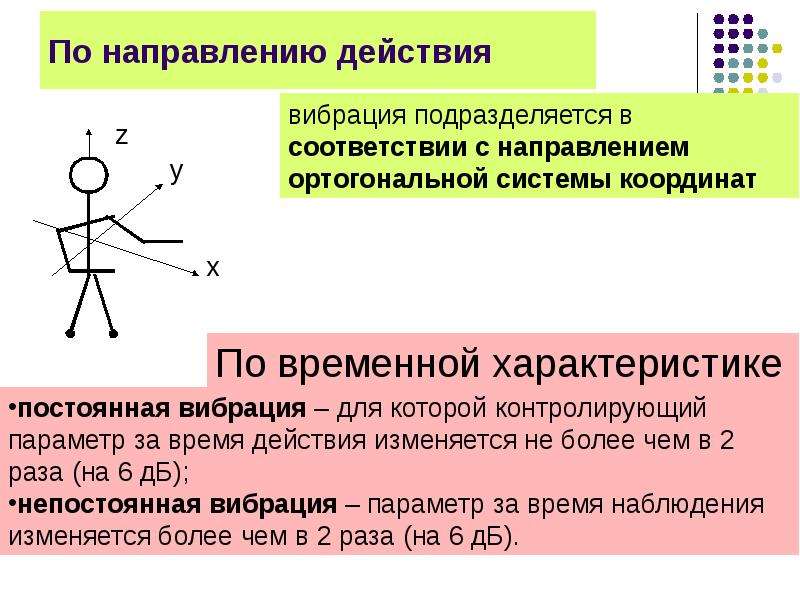

По направлению действия

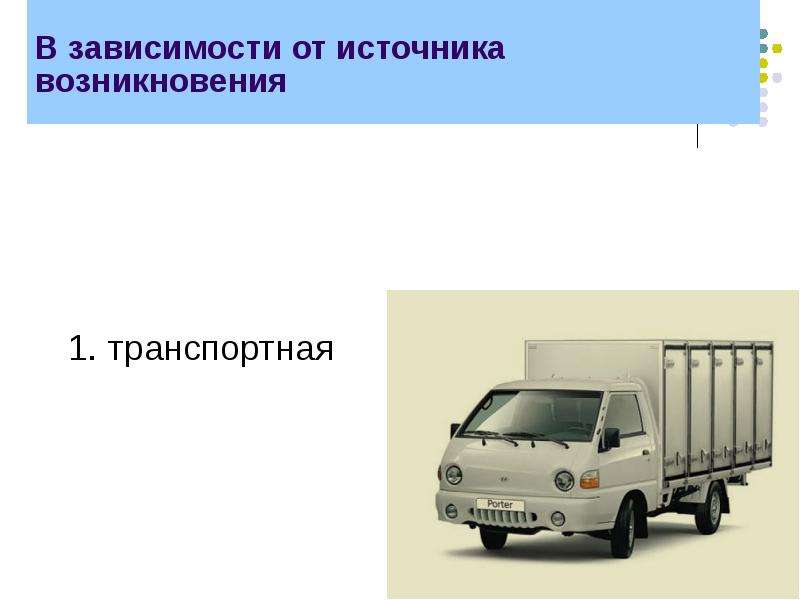

Слайд 18

Описание слайда:

В зависимости от источника возникновения

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Характеристики вибрации Частота колебаний f = 1/Т, Гц Амплитуда колебаний А – наибольшее смещение колеблющейся точки от нейтрального положения, мм. Скорость вибрации – первая производная смещения во времени, м/с: V = 2πfA, Ускорение вибрации – вторая производная смещения во времени, м/с2: а = 4π2f2A. Логарифмические уровни виброскорости и виброускорения, дБ: LV = 20lgV/V0 La = 20 lga/a0, действующие эффективные значения скорости V0 = 5·10–5 мм/с, ускорения a0 = 0,3 мм/с2.

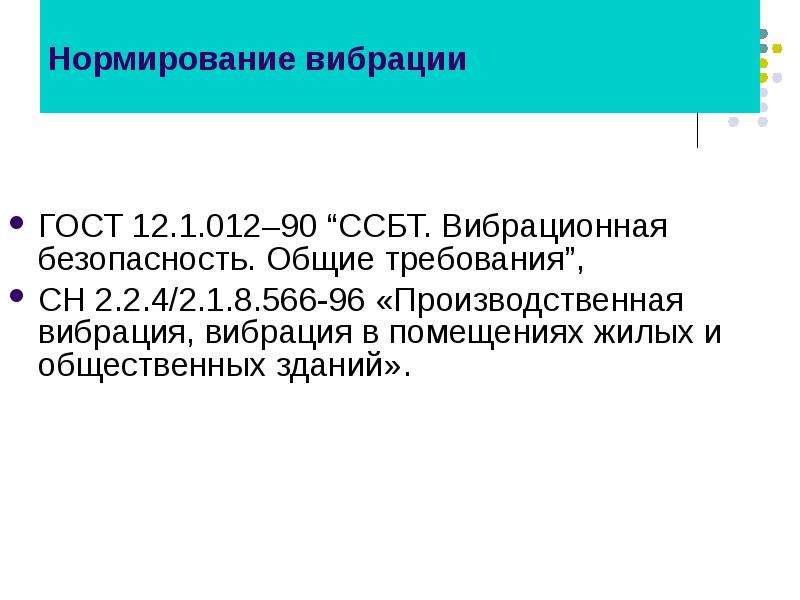

Слайд 22

Описание слайда:

Нормирование вибрации ГОСТ 12.1.012–90 “ССБТ. Вибрационная безопасность. Общие требования”, СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий».

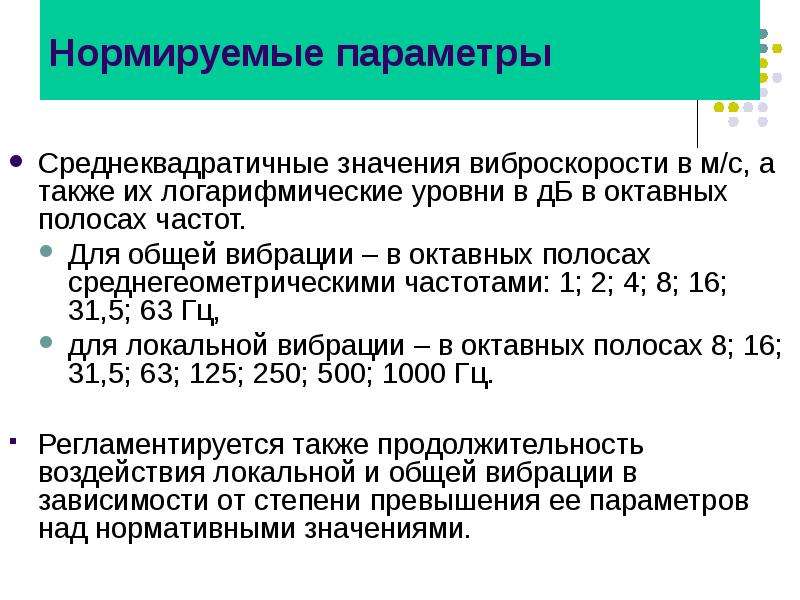

Слайд 23

Описание слайда:

Нормируемые параметры Среднеквадратичные значения виброскорости в м/с, а также их логарифмические уровни в дБ в октавных полосах частот. Для общей вибрации – в октавных полосах среднегеометрическими частотами: 1; 2; 4; 8; 16; 31,5; 63 Гц, для локальной вибрации – в октавных полосах 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц. Регламентируется также продолжительность воздействия локальной и общей вибрации в зависимости от степени превышения ее параметров над нормативными значениями.

Слайд 24

Описание слайда:

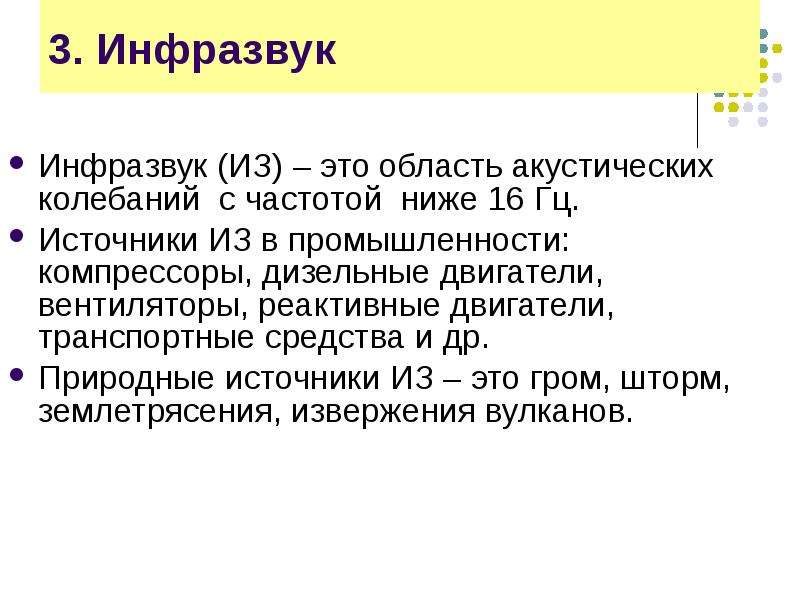

3. Инфразвук Инфразвук (ИЗ) – это область акустических колебаний с частотой ниже 16 Гц. Источники ИЗ в промышленности: компрессоры, дизельные двигатели, вентиляторы, реактивные двигатели, транспортные средства и др. Природные источники ИЗ – это гром, шторм, землетрясения, извержения вулканов.

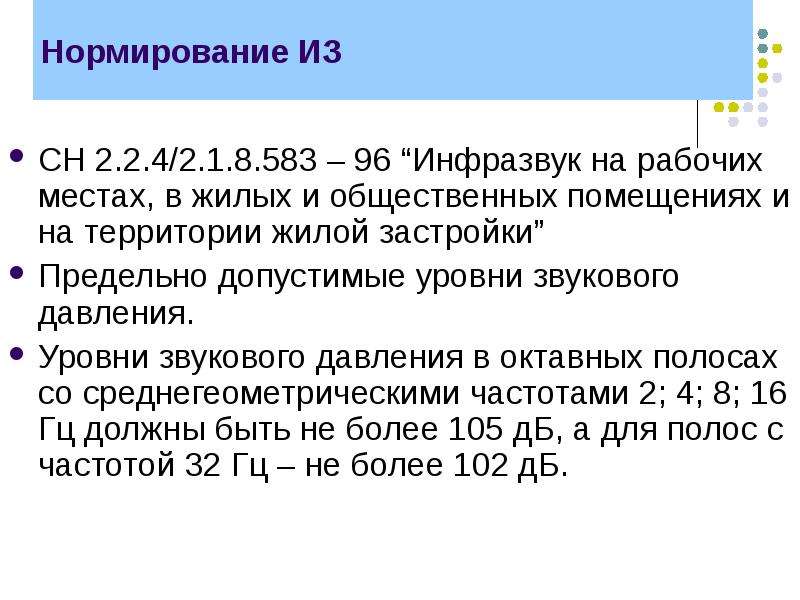

Слайд 25

Описание слайда:

Нормирование ИЗ СН 2.2.4/2.1.8.583 – 96 “Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки” Предельно допустимые уровни звукового давления. Уровни звукового давления в октавных полосах со среднегеометрическими частотами 2; 4; 8; 16 Гц должны быть не более 105 дБ, а для полос с частотой 32 Гц – не более 102 дБ.

Слайд 26

Описание слайда:

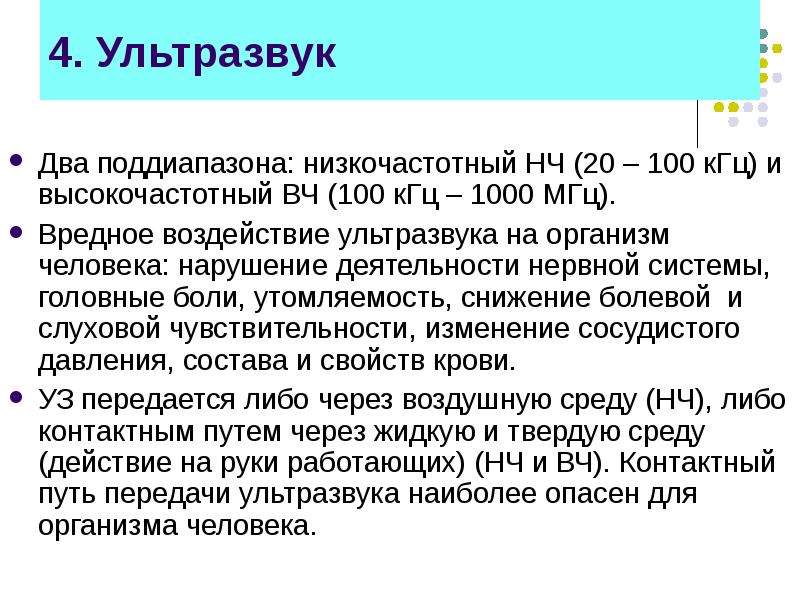

4. Ультразвук Два поддиапазона: низкочастотный НЧ (20 – 100 кГц) и высокочастотный ВЧ (100 кГц – 1000 МГц). Вредное воздействие ультразвука на организм человека: нарушение деятельности нервной системы, головные боли, утомляемость, снижение болевой и слуховой чувствительности, изменение сосудистого давления, состава и свойств крови. УЗ передается либо через воздушную среду (НЧ), либо контактным путем через жидкую и твердую среду (действие на руки работающих) (НЧ и ВЧ). Контактный путь передачи ультразвука наиболее опасен для организма человека.

Слайд 27

Описание слайда:

Нормирование УЗ ГОСТ 12.1.001 – 89 “ССБТ. Ультразвук. Общие требования безопасности”. ГН 2.2.4/2.1.8.582-96 “Гигиенические требования при работах с источниками воздушного и контактного ультразвука промышленного, медицинского и бытового назначения”. Характеристика воздушного УЗ: уровни звукового давления (дБ) в третьоктавных полосах (fв/fн = 1,26) со среднегеометрическими частотами 12,5–100 кГц. Характеристика контактного УЗ: пиковое значение виброскорости или его логарифмический уровень. Допустимые уровни УЗ в зонах контакта рук и других частей тела оператора с рабочими органами приборов не должны превышать 110 дБ. Нормируется и суммарное время воздействия ультразвука на работающих.

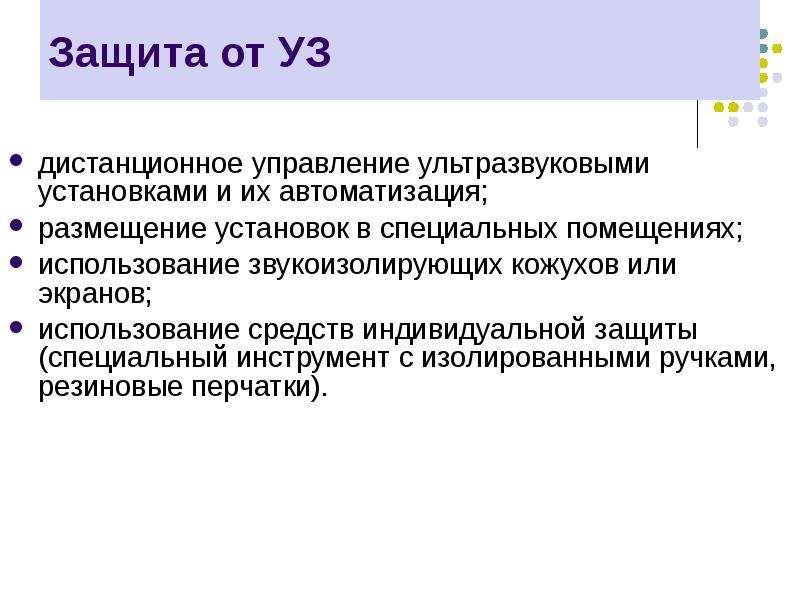

Слайд 28

Описание слайда:

Защита от УЗ дистанционное управление ультразвуковыми установками и их автоматизация; размещение установок в специальных помещениях; использование звукоизолирующих кожухов или экранов; использование средств индивидуальной защиты (специальный инструмент с изолированными ручками, резиновые перчатки).
