Вы можете ознакомиться и скачать презентацию на тему Введение в рентгеноанатомию. Доклад-сообщение содержит 139 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Введение в рентгеноۥанатомию

Слайд 2

Описание слайда:

«Кто живое желает познать, Тот вначале его убивает, И на части затем разрезает» . «Кто живое желает познать, Тот вначале его убивает, И на части затем разрезает» .

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

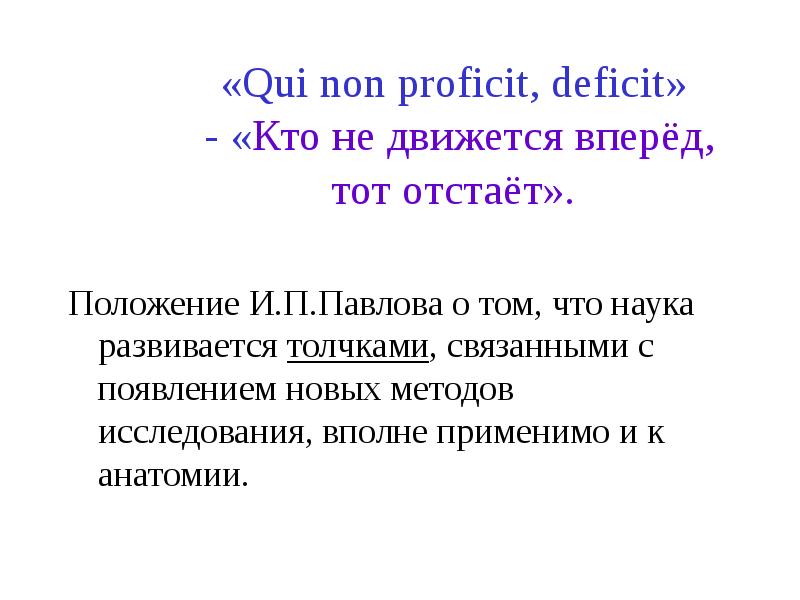

«Qui non proficit, deficit» - «Кто не движется вперёд, тот отстаёт». Положение И.П.Павлова о том, что наука развивается толчками, связанными с появлением новых методов исследования, вполне применимо и к анатомии.

Слайд 5

Описание слайда:

Открытие Х-лучей - 8 ноября 1895 г.

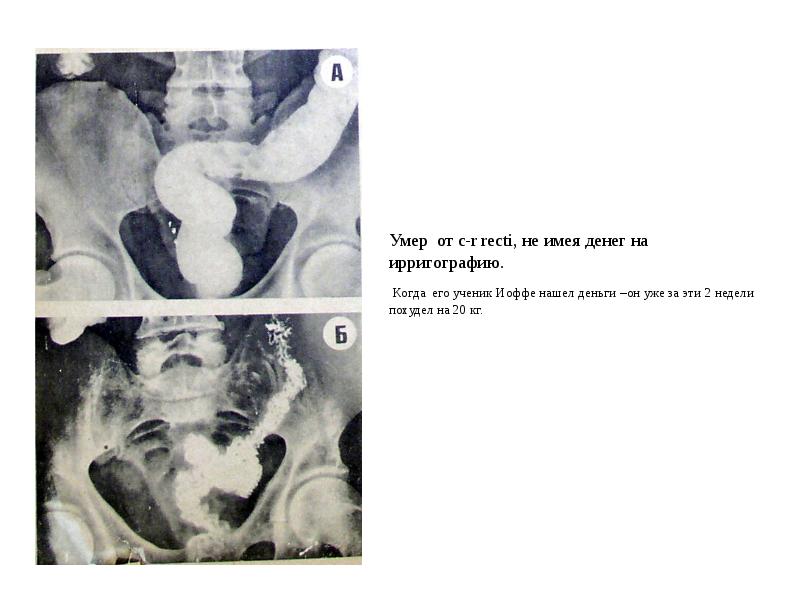

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

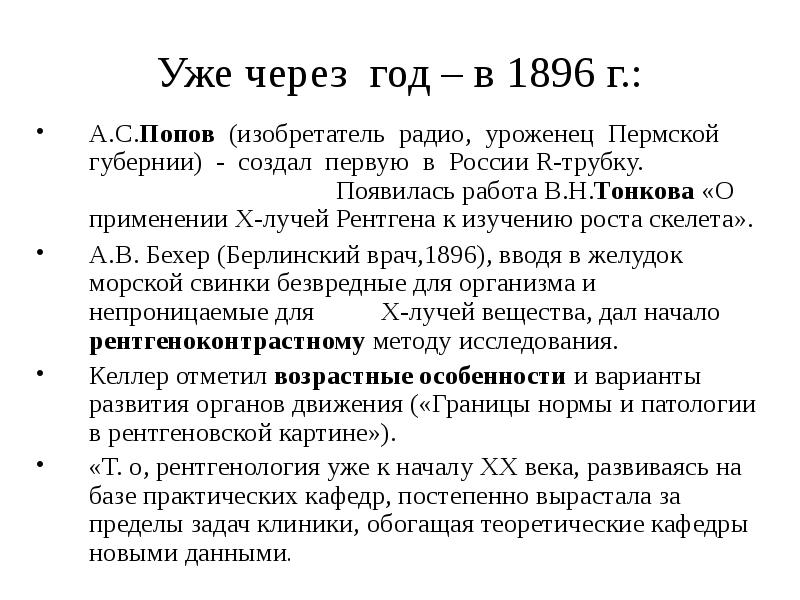

Уже через год – в 1896 г.: А.С.Попов (изобретатель радио, уроженец Пермской губернии) - создал первую в России R-трубку. Появилась работа В.Н.Тонкова «О применении Х-лучей Рентгена к изучению роста скелета». А.В. Бехер (Берлинский врач,1896), вводя в желудок морской свинки безвредные для организма и непроницаемые для Х-лучей вещества, дал начало рентгеноконтрастному методу исследования. Келлер отметил возрастные особенности и варианты развития органов движения («Границы нормы и патологии в рентгеновской картине»). «Т. о, рентгенология уже к началу ХХ века, развиваясь на базе практических кафедр, постепенно вырастала за пределы задач клиники, обогащая теоретические кафедры новыми данными.

Слайд 8

Описание слайда:

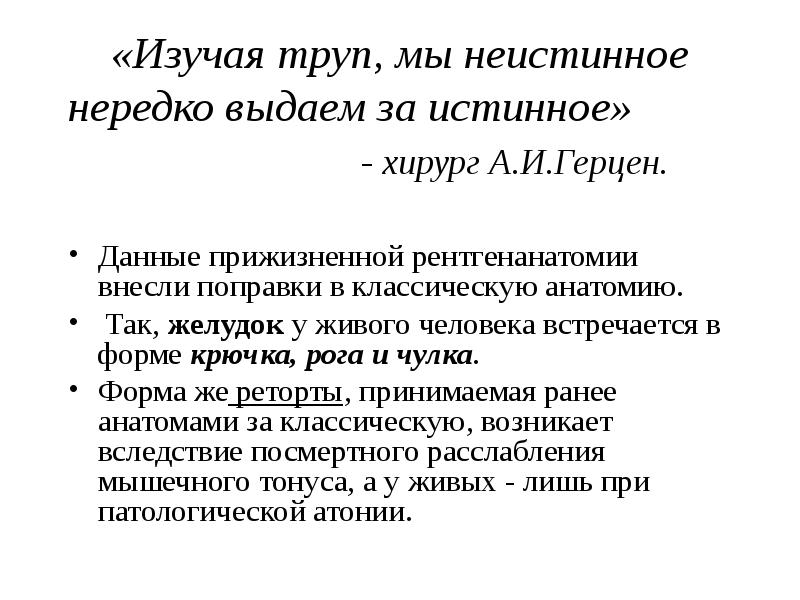

«Изучая труп, мы неистинное нередко выдаем за истинное» - хирург А.И.Герцен. Данные прижизненной рентгенанатомии внесли поправки в классическую анатомию. Так, желудок у живого человека встречается в форме крючка, рога и чулка. Форма же реторты, принимаемая ранее анатомами за классическую, возникает вследствие посмертного расслабления мышечного тонуса, а у живых - лишь при патологической атонии.

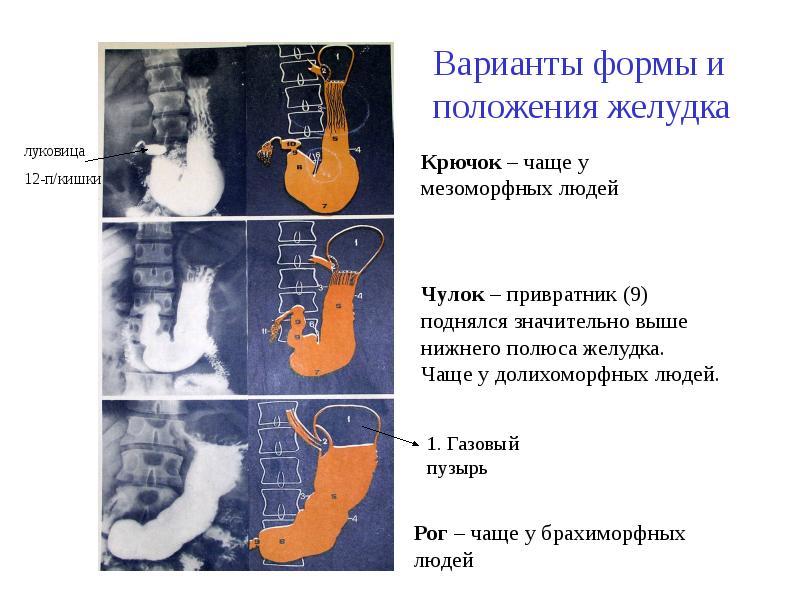

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

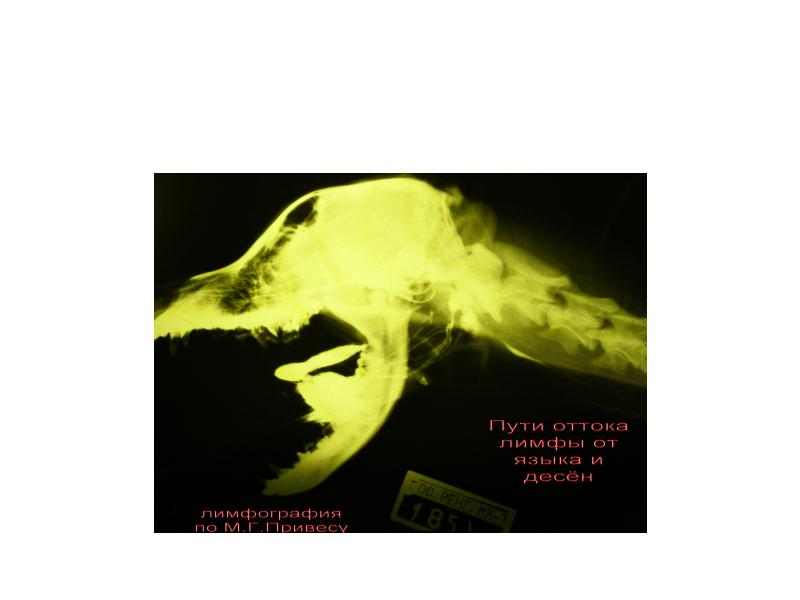

Привес Михаил Григорьевич (1904-2000) 1-й Ленинградский мед. ин-т Первый курс лекций по рентгеноанатомии. (1934г. в ж. «Вестник рентгенологии опубликовал «Программу преподавания рентгеноанатомии на кафедре нормальной анатомии» - 9 лекций и 7 практ. занятий- « К 3-му курсу студент должен подойти со знанием рентгенологической интерпретации вариантов нормы с учётом возрастных особенностей организма».) Создан музей рентгеноанатомии Кн. «Рентгенография лимфатической системы» (1948). Методика прижизненной лимфографии (1938).

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

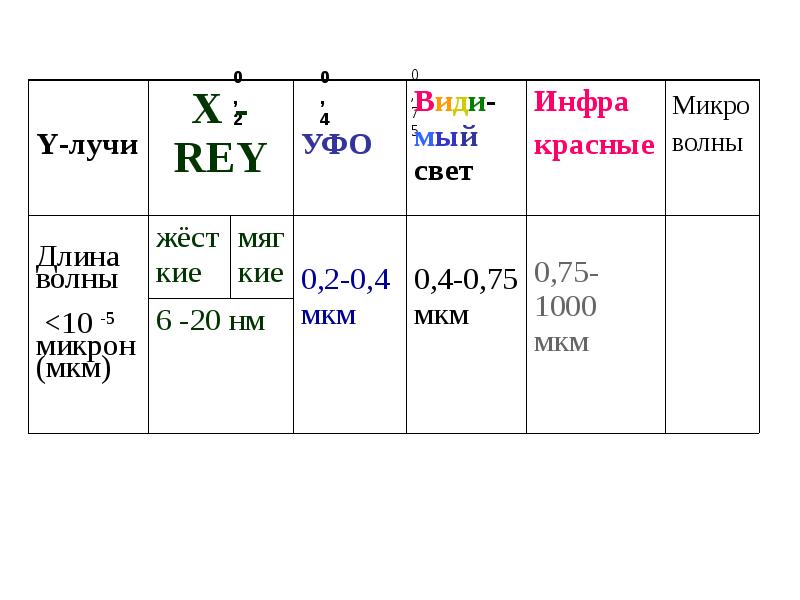

ПРИРОДА РЕНТГЕНОВСКИХ ЛУЧЕЙ Х-лучи – это тормозные электромагнитные волны с длиной волны от 6 до 20 нм (т.е. в спектре между УФО и Y-лучами). Возникают при торможении электронов, испускаемых катодной спиралью, при ударе об анодную пластину в вакуумной трубке с высоким напряжением.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

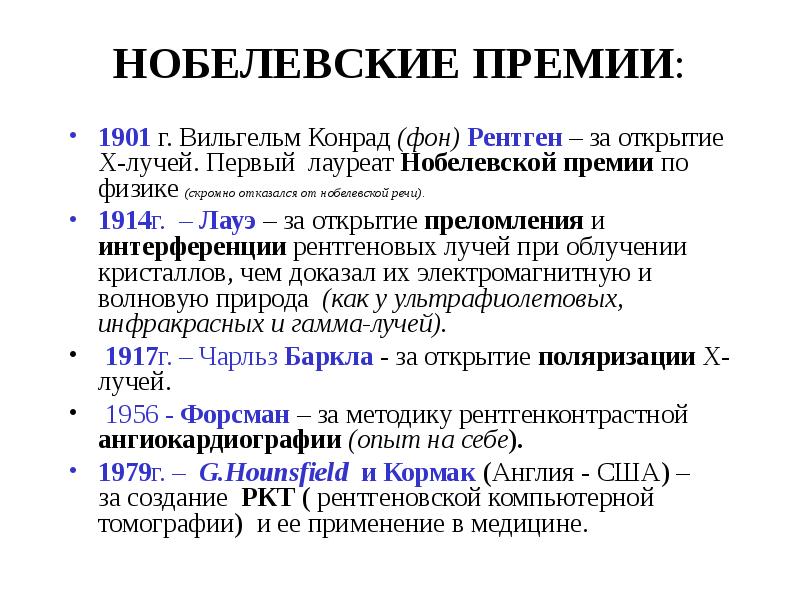

НОБЕЛЕВСКИЕ ПРЕМИИ: 1901 г. Вильгельм Конрад (фон) Рентген – за открытие Х-лучей. Первый лауреат Нобелевской премии по физике (скромно отказался от нобелевской речи). 1914г. – Лауэ – за открытие преломления и интерференции рентгеновых лучей при облучении кристаллов, чем доказал их электромагнитную и волновую природа (как у ультрафиолетовых, инфракрасных и гамма-лучей). 1917г. – Чарльз Баркла - за открытие поляризации Х-лучей. 1956 - Форсман – за методику рентгенконтрастной ангиокардиографии (опыт на себе). 1979г. – G.Hounsfield и Кормак (Англия - США) – за создание РКТ ( рентгеновской компьютерной томографии) и ее применение в медицине.

Слайд 16

Описание слайда:

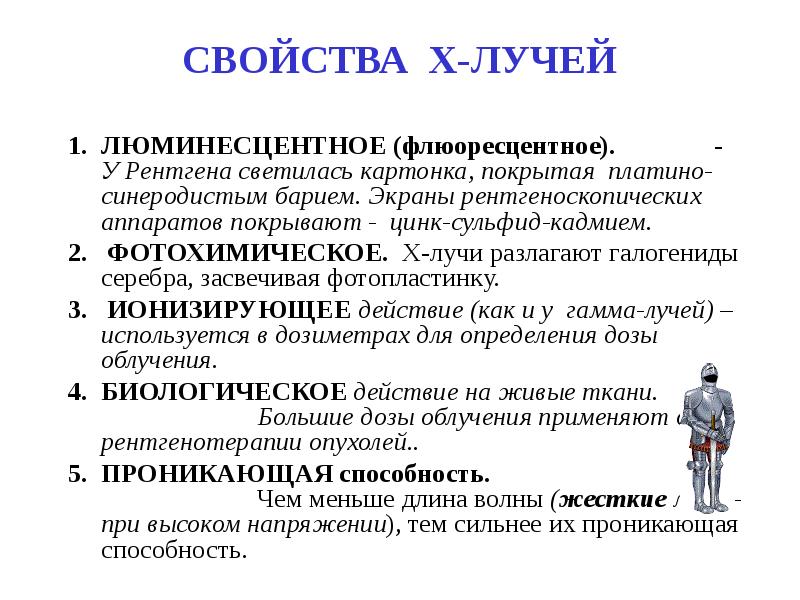

СВОЙСТВА Х-ЛУЧЕЙ ЛЮМИНЕСЦЕНТНОЕ (флюоресцентное). - У Рентгена светилась картонка, покрытая платино-синеродистым барием. Экраны рентгеноскопических аппаратов покрывают - цинк-сульфид-кадмием. ФОТОХИМИЧЕСКОЕ. Х-лучи разлагают галогениды серебра, засвечивая фотопластинку. ИОНИЗИРУЮЩЕЕ действие (как и у гамма-лучей) – используется в дозиметрах для определения дозы облучения. БИОЛОГИЧЕСКОЕ действие на живые ткани. Большие дозы облучения применяют для рентгенотерапии опухолей.. ПРОНИКАЮЩАЯ способность. Чем меньше длина волны (жесткие лучи – при высоком напряжении), тем сильнее их проникающая способность.

Слайд 17

Описание слайда:

ЗАКОНЫ СКИАЛОГИИ ПРОНИКАЮЩАЯ способность Х-лучей обратно пропорциональна плотности объекта, длине волны, расстоянию от излучателя до объекта. ЗАКОН СУММАЦИИ ТЕНЕОБРАЗОВАНИЯ (закон Абсорбции). Изображение объекта - плоское и суммарное, т.е. тени всех объектов на пути Х-луча затеняют друг друга.

Слайд 18

Описание слайда:

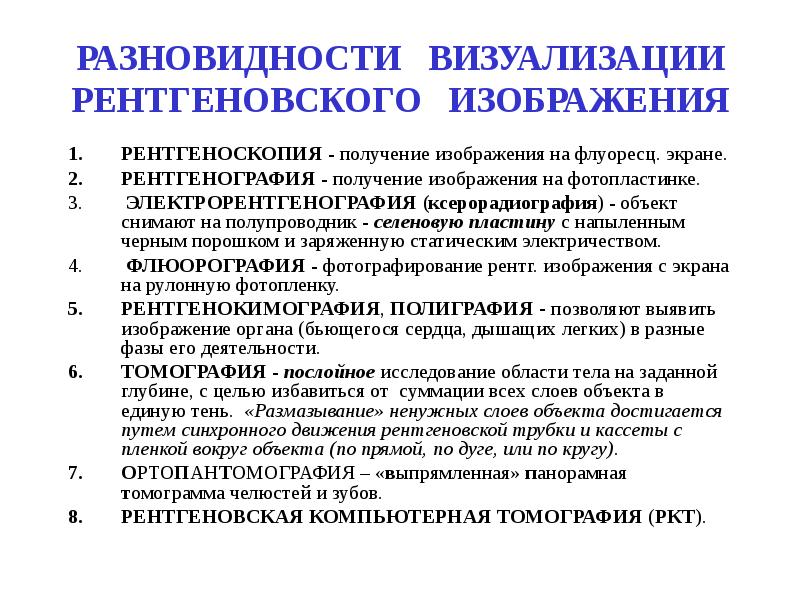

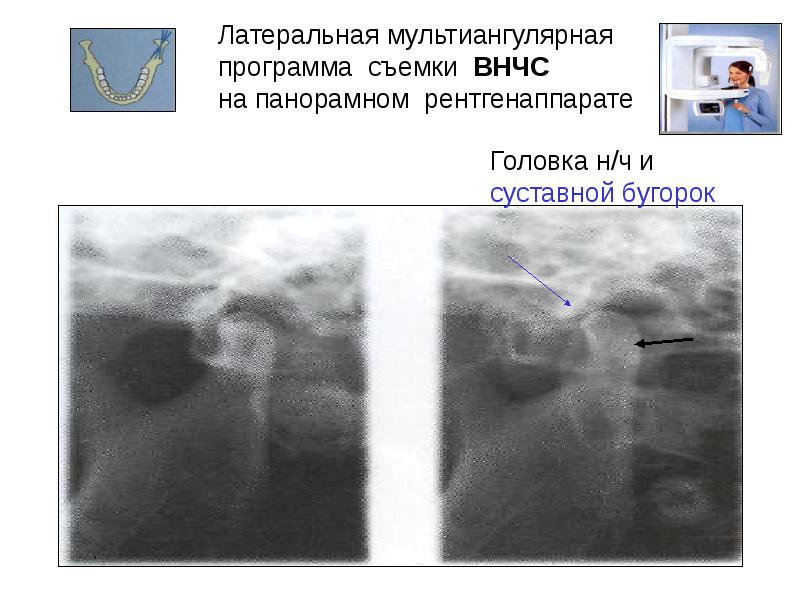

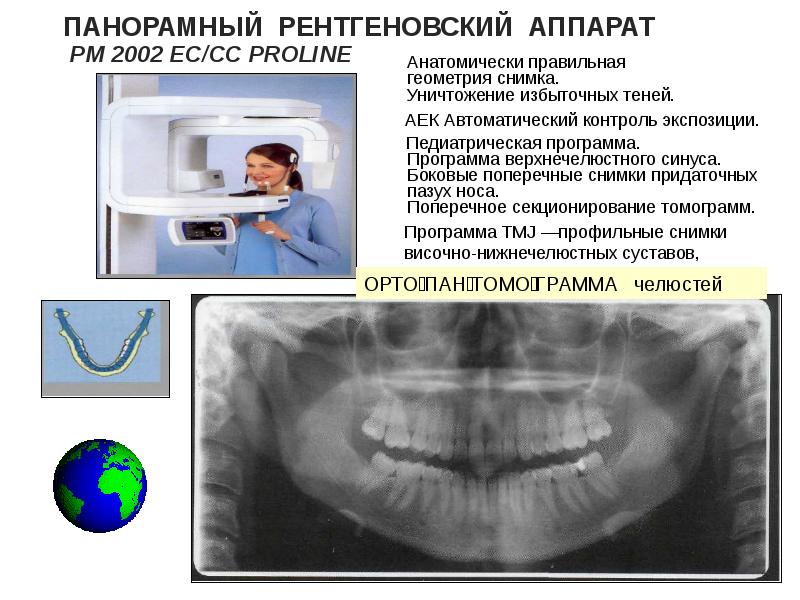

РАЗНОВИДНОСТИ ВИЗУАЛИЗАЦИИ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ РЕНТГЕНОСКОПИЯ - получение изображения на флуоресц. экране. РЕНТГЕНОГРАФИЯ - получение изображения на фотопластинке. ЭЛЕКТРОРЕНТГЕНОГРАФИЯ (ксерорадиография) - объект снимают на полупроводник - селеновую пластину с напыленным черным порошком и заряженную статическим электричеством. ФЛЮОРОГРАФИЯ - фотографирование рентг. изображения с экрана на рулонную фотопленку. РЕНТГЕНОКИМОГРАФИЯ, ПОЛИГРАФИЯ - позволяют выявить изображение органа (бьющегося сердца, дышащих легких) в разные фазы его деятельности. ТОМОГРАФИЯ - послойное исследование области тела на заданной глубине, с целью избавиться от суммации всех слоев объекта в единую тень. «Размазывание» ненужных слоев объекта достигается путем синхронного движения рентгеновской трубки и кассеты с пленкой вокруг объекта (по прямой, по дуге, или по кругу). ОРТОПАНТОМОГРАФИЯ – «выпрямленная» панорамная томограмма челюстей и зубов. РЕНТГЕНОВСКАЯ КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ (РКТ).

Слайд 19

Описание слайда:

ЭЛЕКТРОРЕНТГЕНОГРАФИЯ (ксерорадиография) Объект снимают на полупроводник - селеновую пластину с напыленным черным порошком и заряженную статическим электричеством. 1м2 пластины экономит 300м2 р-плёнки = 25 кг серебра.

Слайд 20

Описание слайда:

ФЛЮОРОГРАФИЯ Фотографирование рентг. изображения с экрана на рулонную фотопленку. Крупнокадровая 10 х 10 см. средне- 7х7см., мелко - 3,2 х 3,2 см,

Слайд 21

Описание слайда:

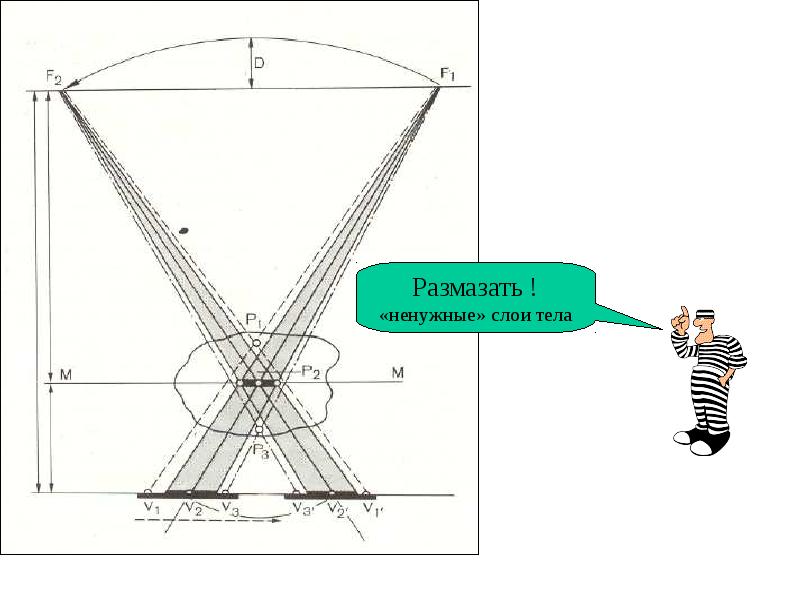

ТОМОГРАФИЯ линейная - способ получения послойного изображения органов на заданной глубине с помощью синхронно движущейся навстречу друг другу R-трубки и кассеты с плёнкой (по прямой, а чаще по дуге радиусом до 30о. Все слои объекта, оказавшиеся дальше или ближе центра радиуса дуги их вращения, «РАЗМАЗЫВАЮТСЯ». ЗОНОГРАФИЯ – получение толстых срезов при малом угле качания трубки (6-10о).

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Кольцевидная тень в лёгких (S2 или S6) (томографический срез на глубине 11 см)

Слайд 24

Описание слайда:

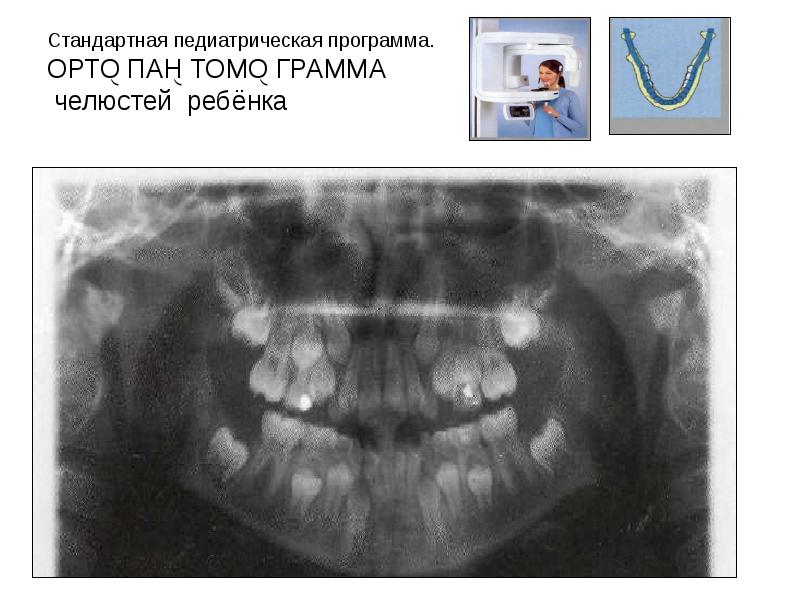

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

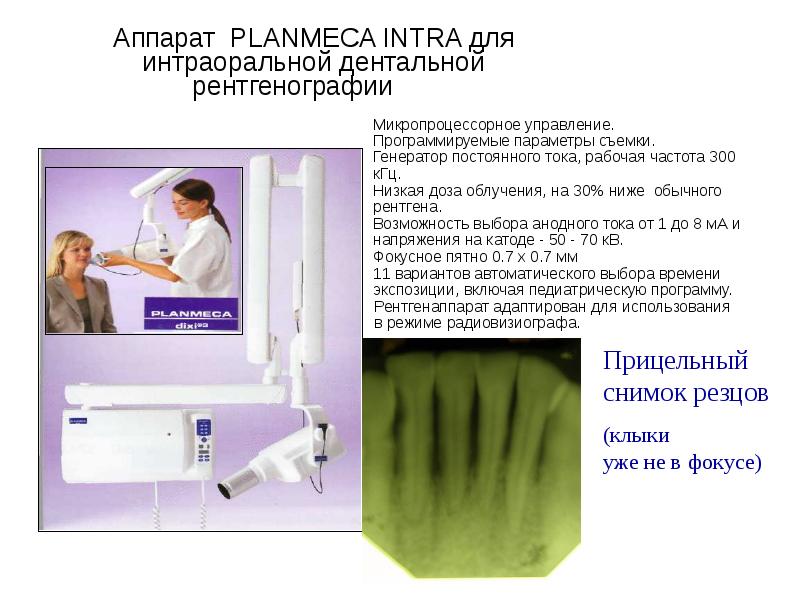

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

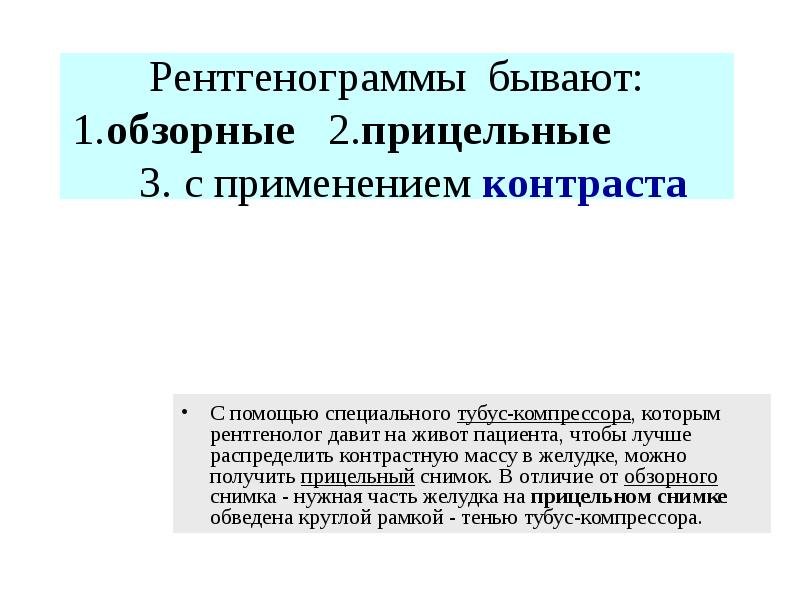

Рентгенограммы бывают: 1.обзорные 2.прицельные 3. с применением контраста С помощью специального тубус-компрессора, которым рентгенолог давит на живот пациента, чтобы лучше распределить контрастную массу в желудке, можно получить прицельный снимок. В отличие от обзорного снимка - нужная часть желудка на прицельном снимке обведена круглой рамкой - тенью тубус-компрессора.

Слайд 29

Описание слайда:

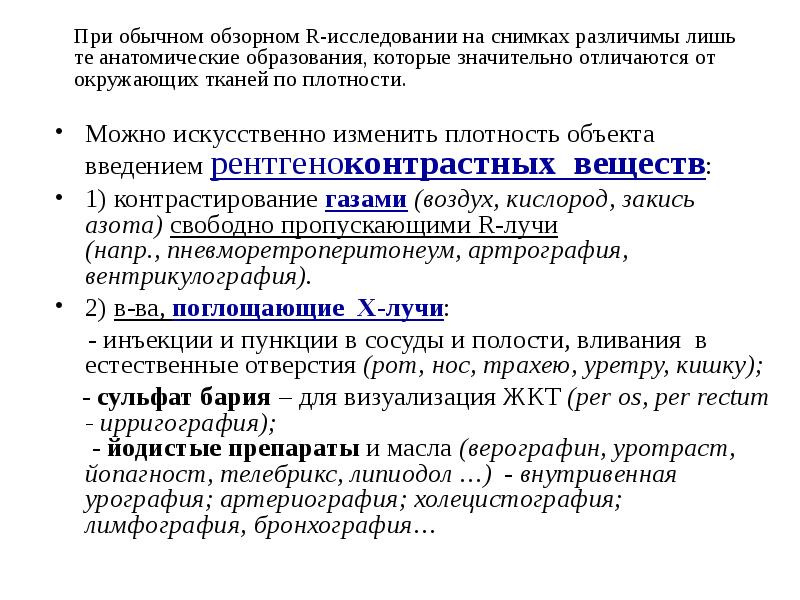

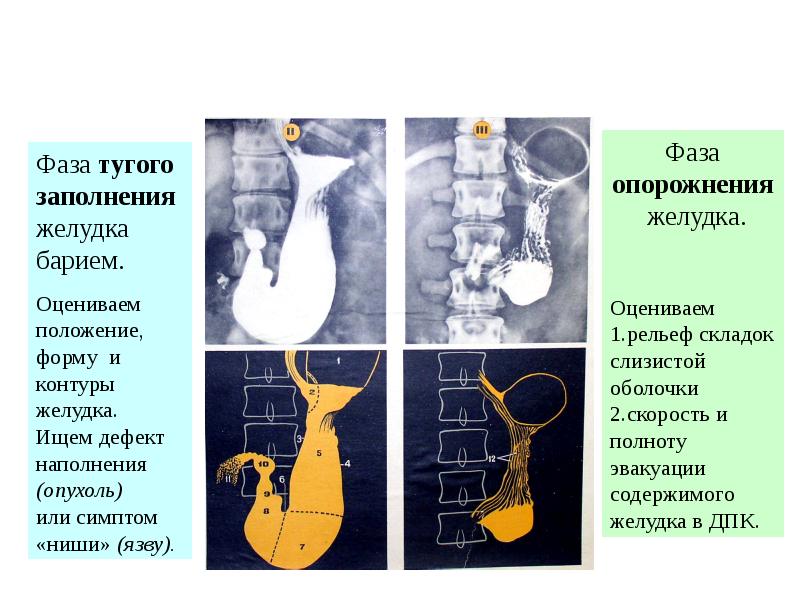

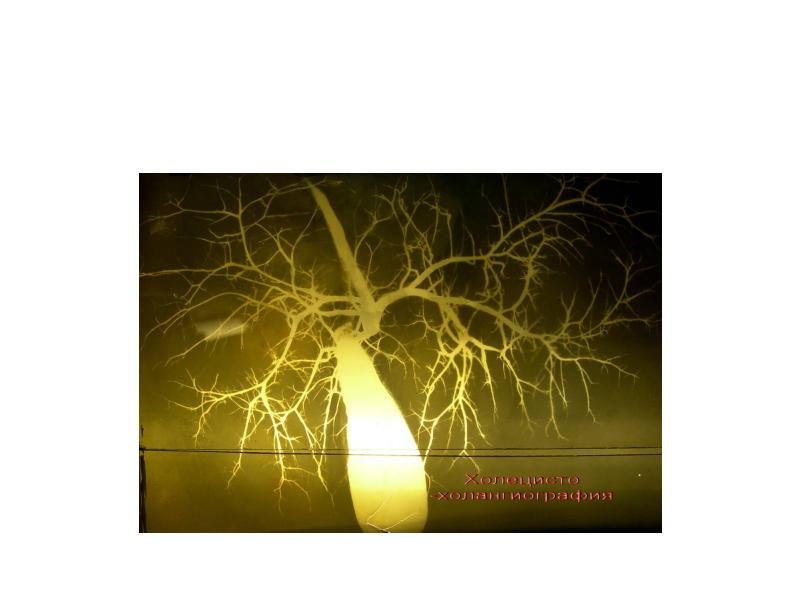

Можно искусственно изменить плотность объекта введением рентгеноконтрастных веществ: Можно искусственно изменить плотность объекта введением рентгеноконтрастных веществ: 1) контрастирование газами (воздух, кислород, закись азота) свободно пропускающими R-лучи (напр., пневморетроперитонеум, артрография, вентрикулография). 2) в-ва, поглощающие Х-лучи: - инъекции и пункции в сосуды и полости, вливания в естественные отверстия (рот, нос, трахею, уретру, кишку); - сульфат бария – для визуализация ЖКТ (per os, per rectum - ирригография); - йодистые препараты и масла (верографин, уротраст, йопагност, телебрикс, липиодол …) - внутривенная урография; артериография; холецистография; лимфография, бронхография…

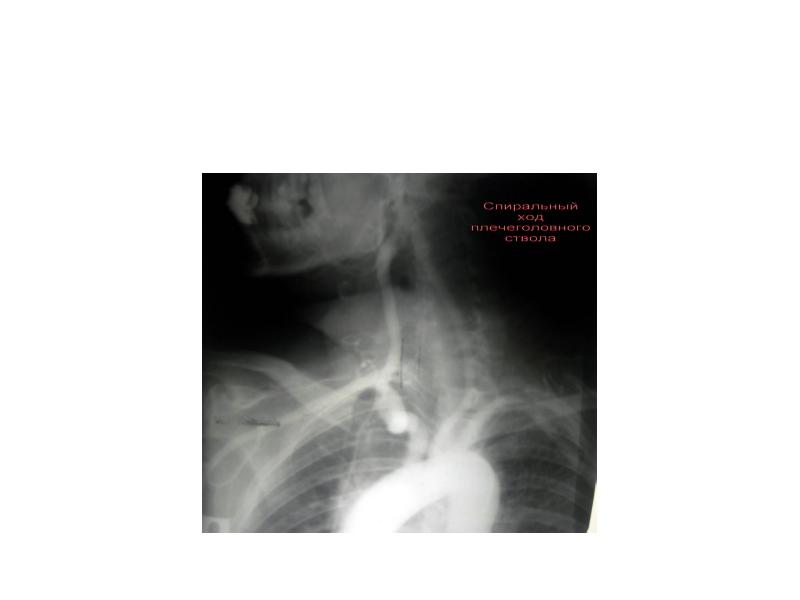

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

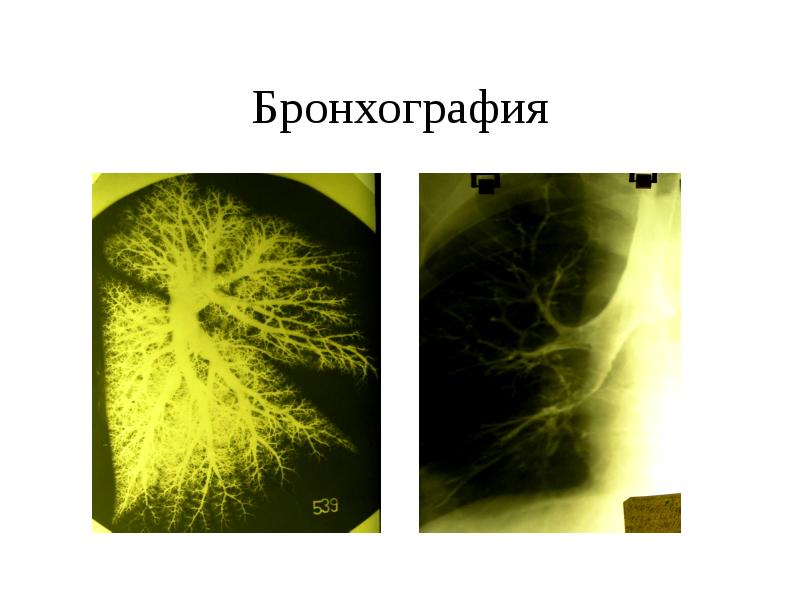

Бронхография

Слайд 33

Описание слайда:

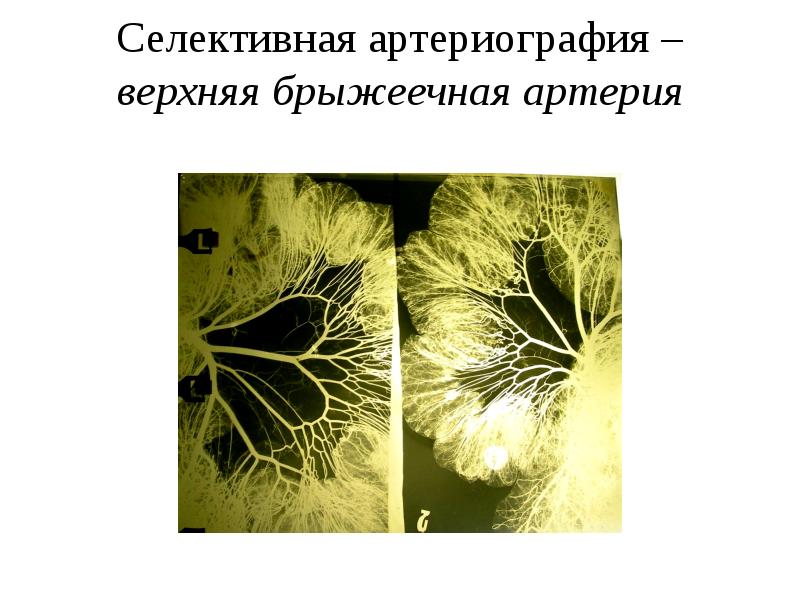

Селективная артериография – верхняя брыжеечная артерия

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

ЧТО ДОЛЖЕН ЗНАТЬ И УМЕТЬ СТУДЕНТ Знать природу и свойства рентгеновского излучения (с учетом курса мед. физики), принципы и виды получения изображения. Понимать основной принцип скиалогии - закон суммации теней на рентгенограмме. Определять позитивное или негативное изображение. Правильно поставить на негатоскоп рентгенограмму. Определять : какой орган, или часть тела исследовались; в какой проекции (прямой, боковой, косой); с помощью какого метода; применялось ли контрастирование. На рентгенограмме показать и назвать основные анатомические образования . (Напр., указать: чем образованы левый и правый контуры сердца, чем обусловлен легочный рисунок; определить вариант формы чашечно-лоханочной системы почки; закрыты ли зоны роста в костях и т.д.). Распознать наличие грубой патологии или порока развития (перелом, обширный очаг деструкции, камень, резкая деформация формы и размеров органа и т.д.). Иметь представление о современных способах медицинской визуализации: компьютерной томографии (РКТ), магнитно-резонансной томографии (МРТ), ультразвуковом сканировании (УЗИ), радиоизотопной сцинтиграфии, тепловидении.

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

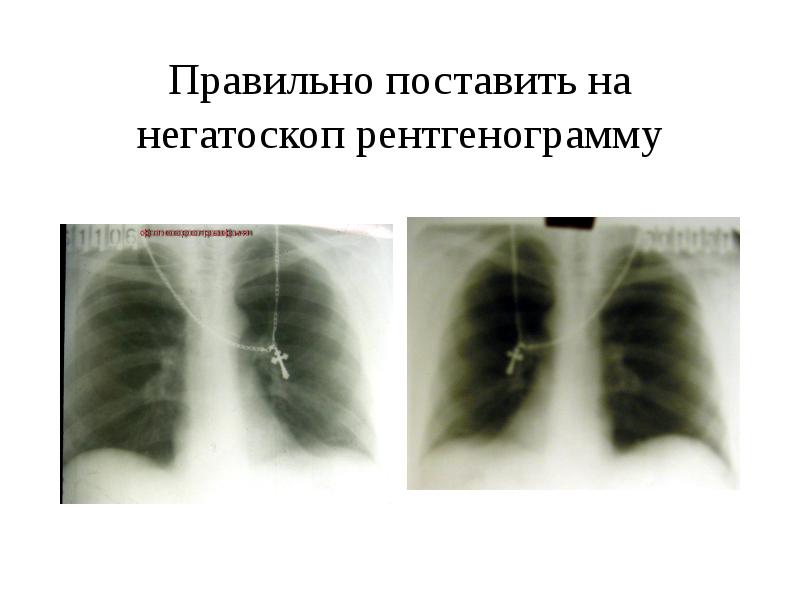

Правильно поставить на негатоскоп рентгенограмму

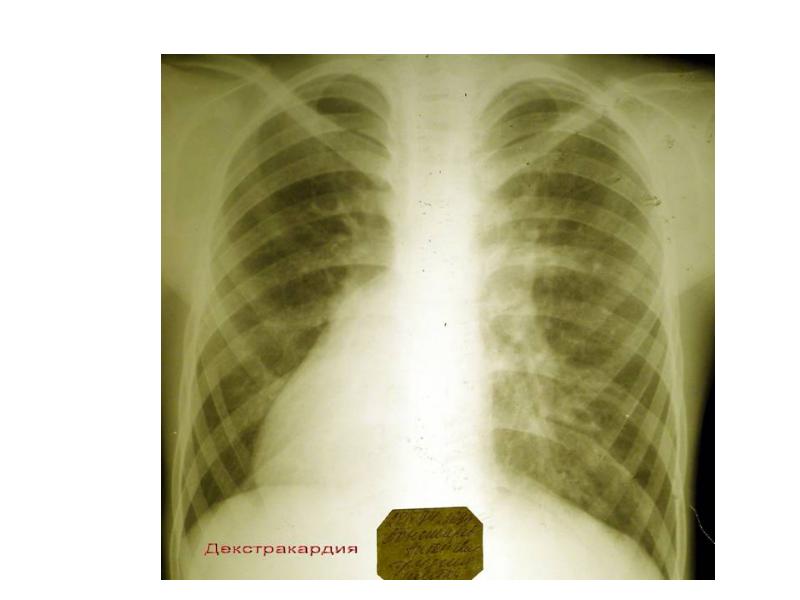

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

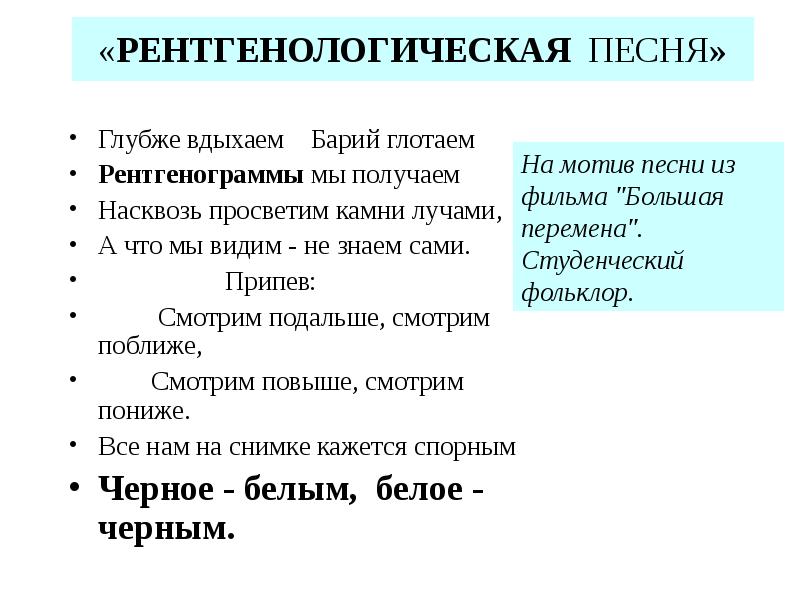

«РЕНТГЕНОЛОГИЧЕСКАЯ ПЕСНЯ» Глубже вдыхаем Барий глотаем Рентгенограммы мы получаем Насквозь просветим камни лучами, А что мы видим - не знаем сами. Припев: Смотрим подальше, смотрим поближе, Смотрим повыше, смотрим пониже. Все нам на снимке кажется спорным Черное - белым, белое - черным.

Слайд 40

Описание слайда:

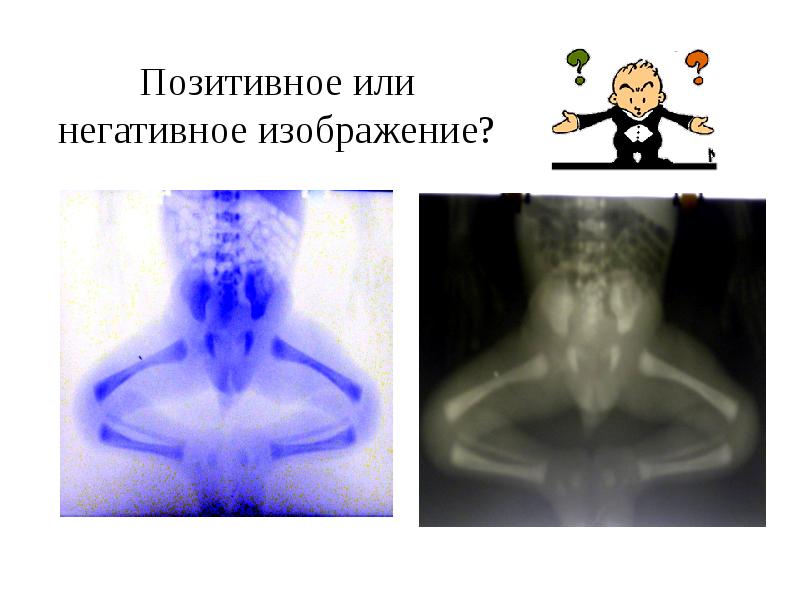

Позитивное или негативное изображение?

Слайд 41

Описание слайда:

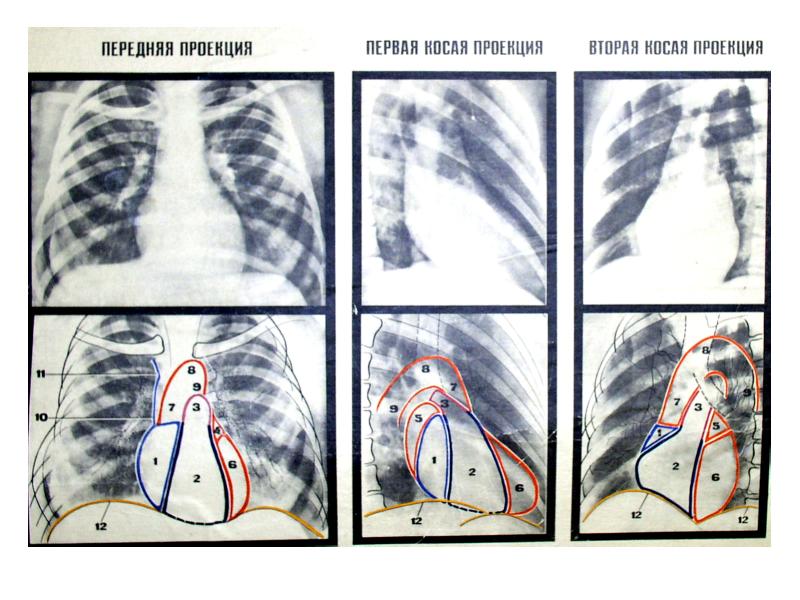

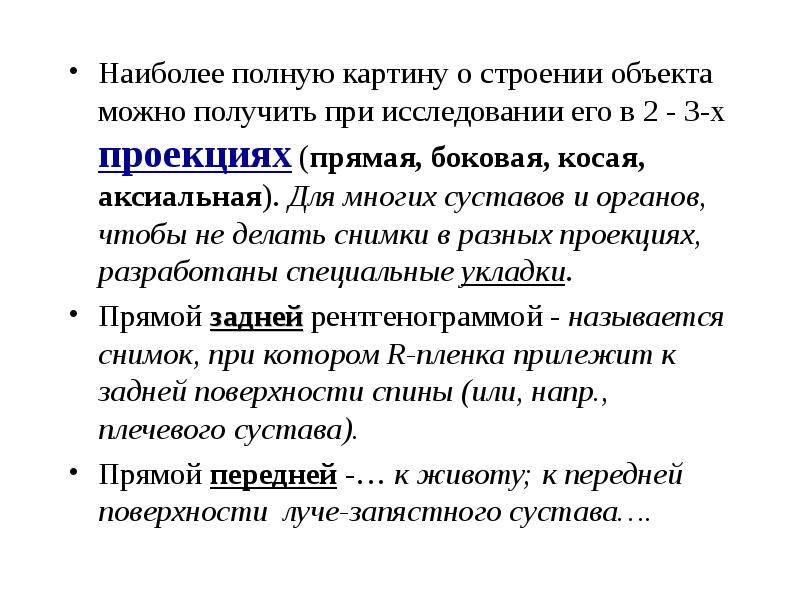

Наиболее полную картину о строении объекта можно получить при исследовании его в 2 - 3-х проекциях (прямая, боковая, косая, аксиальная). Для многих суставов и органов, чтобы не делать снимки в разных проекциях, разработаны специальные укладки. Наиболее полную картину о строении объекта можно получить при исследовании его в 2 - 3-х проекциях (прямая, боковая, косая, аксиальная). Для многих суставов и органов, чтобы не делать снимки в разных проекциях, разработаны специальные укладки. Прямой задней рентгенограммой - называется снимок, при котором R-пленка прилежит к задней поверхности спины (или, напр., плечевого сустава). Прямой передней -… к животу; к передней поверхности луче-запястного сустава….

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

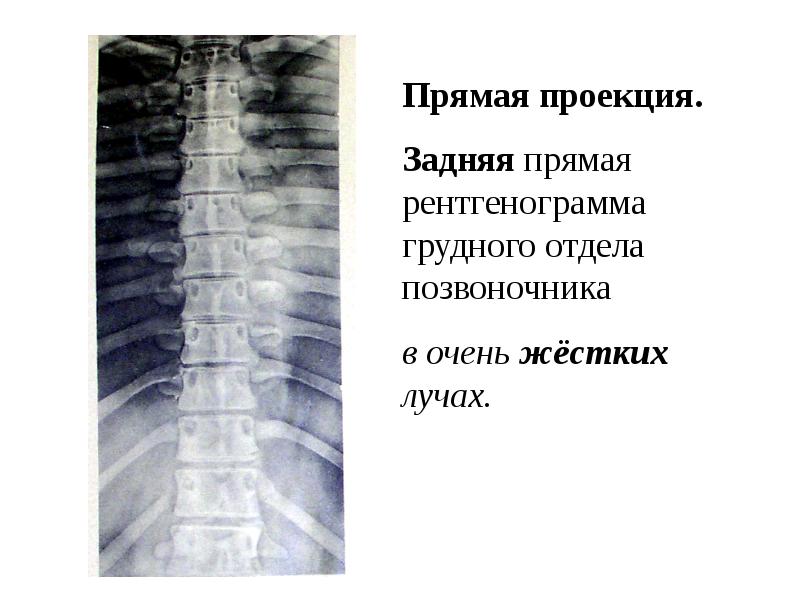

Слайд 45

Описание слайда:

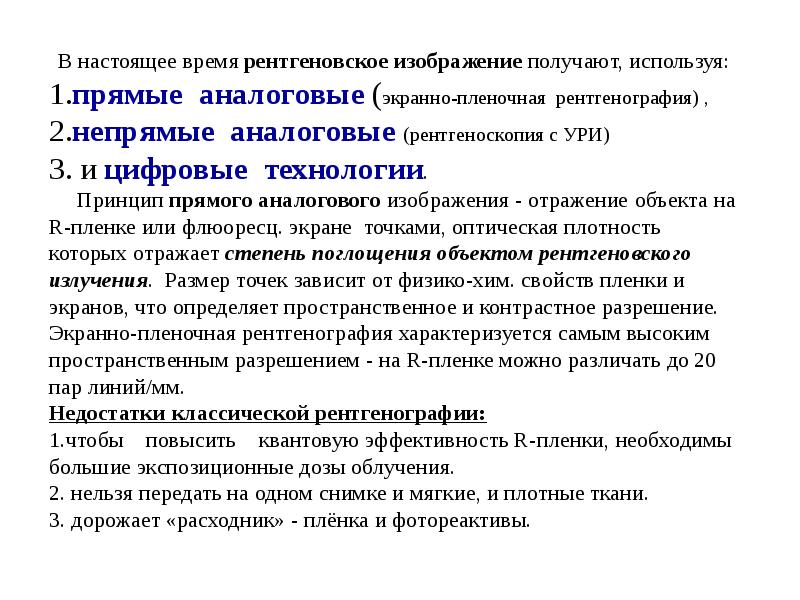

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

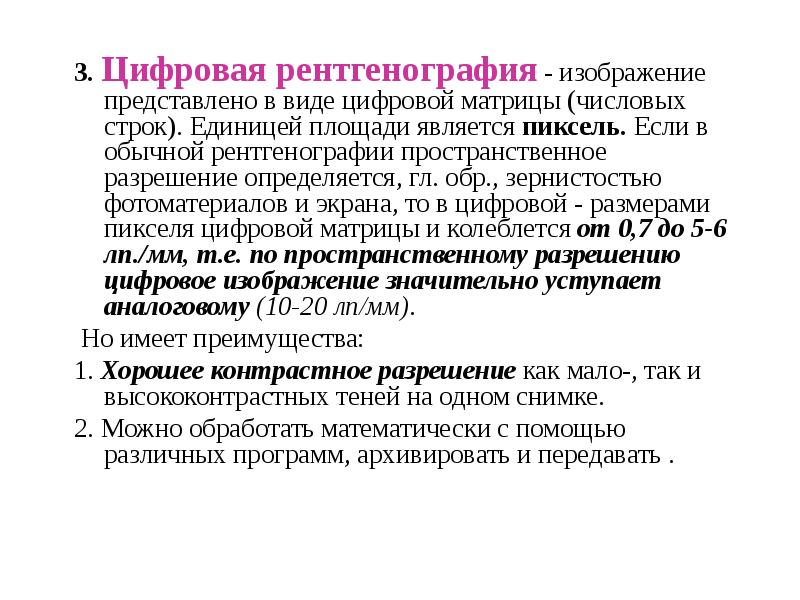

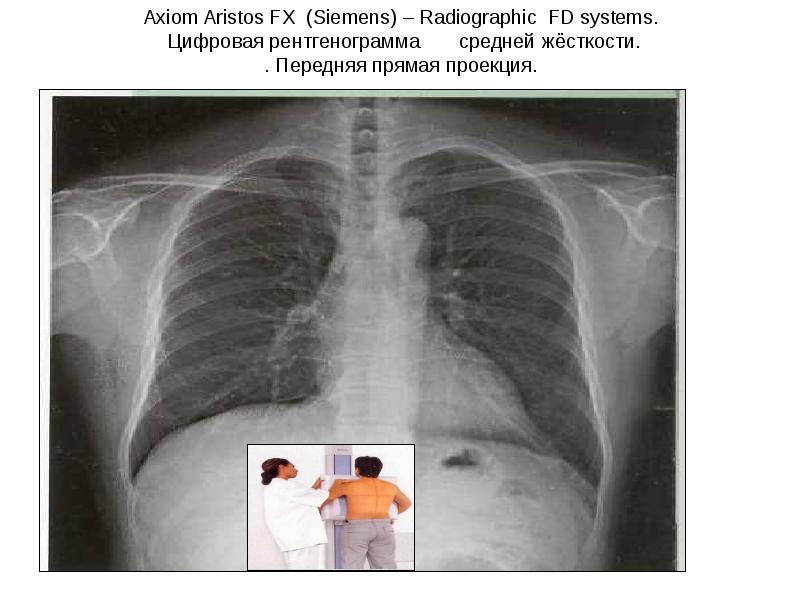

3. Цифровая рентгенография - изображение представлено в виде цифровой матрицы (числовых строк). Единицей площади является пиксель. Если в обычной рентгенографии пространственное разрешение определяется, гл. обр., зернистостью фотоматериалов и экрана, то в цифровой - размерами пикселя цифровой матрицы и колеблется от 0,7 до 5-6 лп./мм, т.е. по пространственному разрешению цифровое изображение значительно уступает аналоговому (10-20 лп/мм). 3. Цифровая рентгенография - изображение представлено в виде цифровой матрицы (числовых строк). Единицей площади является пиксель. Если в обычной рентгенографии пространственное разрешение определяется, гл. обр., зернистостью фотоматериалов и экрана, то в цифровой - размерами пикселя цифровой матрицы и колеблется от 0,7 до 5-6 лп./мм, т.е. по пространственному разрешению цифровое изображение значительно уступает аналоговому (10-20 лп/мм). Но имеет преимущества: 1. Хорошее контрастное разрешение как мало-, так и высококонтрастных теней на одном снимке. 2. Можно обработать математически с помощью различных программ, архивировать и передавать .

Слайд 48

Описание слайда:

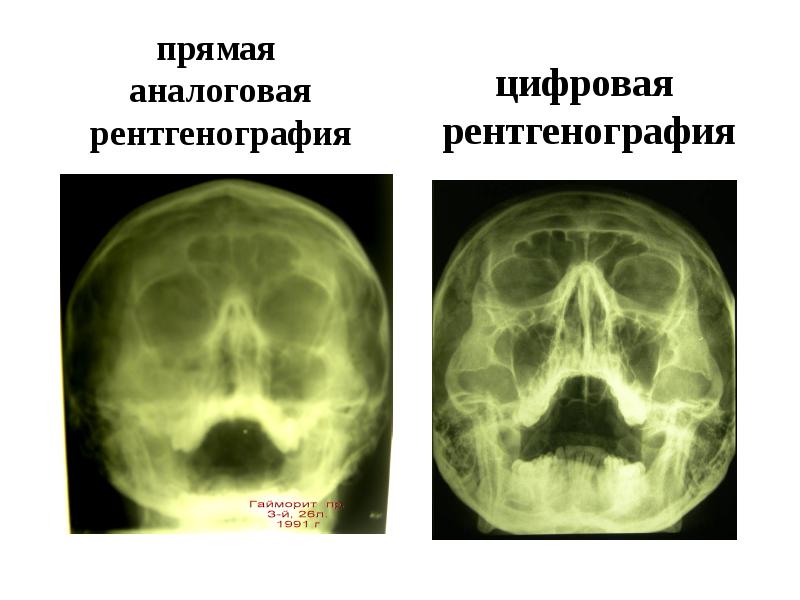

прямая аналоговая рентгенография

Слайд 49

Описание слайда:

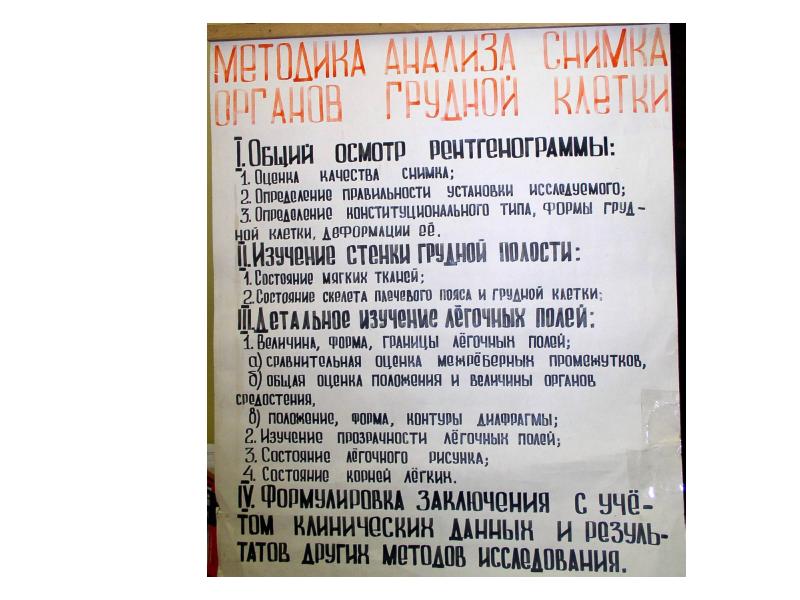

ПЛАН ИЗУЧЕНИЯ РЕНТГЕНОГРАММЫ I. ОБЩИЙ ОСМОТР РЕНТГЕНОГРАММЫ Определить вид исследования (обзорная рентгенография, линейная томография, прицельный снимок, флюорография, электрорентгенография, компьютерная томография, ...). Установить качество рентгенограммы (мягкий или жесткий снимок, степень контрастности, наличие вуали или проекционных искажений); негативное или позитивное изображение. Определить объект съемки (какая часть тела или орган изображены на снимке). Проекция исследования: прямая (передняя или задняя), боковая, косая, специальная. Применено ли контрастирование: 1. газом (кислород, закись азота, углекислый газ, воздух) -вентрикулография желудочков мозга, пневмоартрография, пневморетроперитонеум); 2. сульфатом бария (ирригография толстой кишки, ортоградное исследование пищеварительного тракта); 3.йодистосодержащими растворами и маслами (урографин, верографин, омнипак, телебрикс, липиодол…) - гистеросальпингография, артериография, сиалография, холецистография, бронхография, внутривенная урография, ретроградная уропиелография, ортопантомография челюстей...).

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

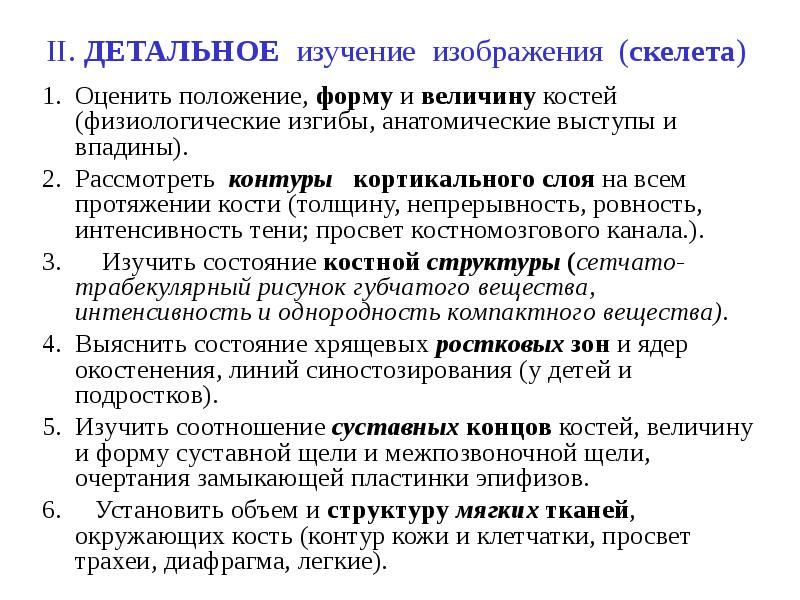

II. ДЕТАЛЬНОЕ изучение изображения (скелета) Оценить положение, форму и величину костей (физиологические изгибы, анатомические выступы и впадины). Рассмотреть контуры кортикального слоя на всем протяжении кости (толщину, непрерывность, ровность, интенсивность тени; просвет костномозгового канала.). Изучить состояние костной структуры (сетчато-трабекулярный рисунок губчатого вещества, интенсивность и однородность компактного вещества). Выяснить состояние хрящевых ростковых зон и ядер окостенения, линий синостозирования (у детей и подростков). Изучить соотношение суставных концов костей, величину и форму суставной щели и межпозвоночной щели, очертания замыкающей пластинки эпифизов. Установить объем и структуру мягких тканей, окружающих кость (контур кожи и клетчатки, просвет трахеи, диафрагма, легкие).

Слайд 52

Описание слайда:

p.s. Принципы чтения рентгенограмм костей и суставов (ЧТО СЛЕДУЕТ ОЦЕНИВАТЬ) Положение костей (соответствуют ли друг другу суставные поверхности, так как при вывихах и переломах возможны их смещения). Форма костей и особенности суставных поверхностей (при заболеваниях может наблюдаться их искривление, деформация). Костная структура компактного и губчатого вещества -компактное вещество в норме имеет определенную толщину, ровные края, -губчатое вещество – пластинки у каждой кости имеют свое направление. Суставная щель (в норме должна быть равномерной и для каждого сустава в определенной проекции иметь установленные размеры; ее ограничивают замыкательные пластинки на эпифизах). При гипертрофии суставного хряща суставная щель расширяется; при атрофии хряща – суживается; при подвывихах – форма ее становится неровной; а при срастании суставных поверхностей (анкилоз) она полностью исчезает. Состояние надкостницы в области эпифизов сочленяющихся костей (при периоститах возможно ее окостенение, утолщение или отслоение). При изучении рентгенограмм ребенка необходимо обратить внимание на состояние зон роста и ядер окостенения, сроки их появления, симметричность ядер окостенения и зон роста, сроки синостозирования отдельных частей кости.

Слайд 53

Описание слайда:

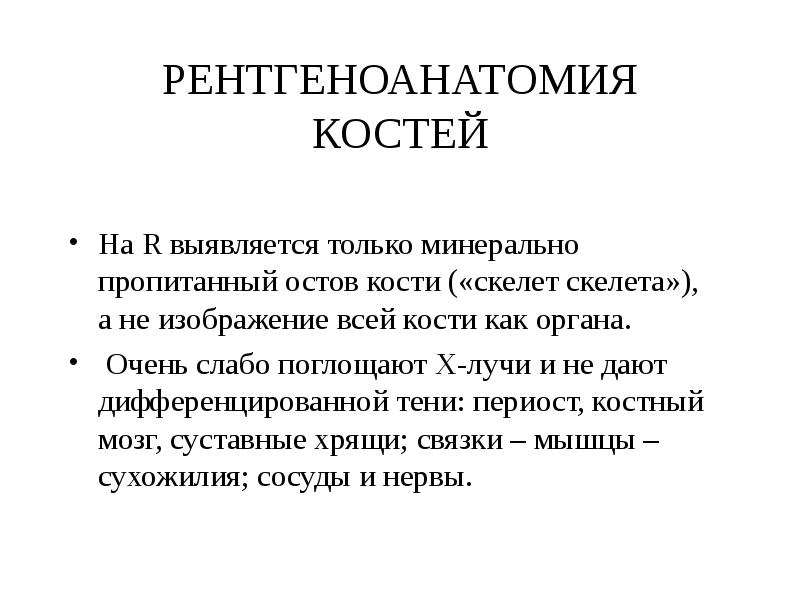

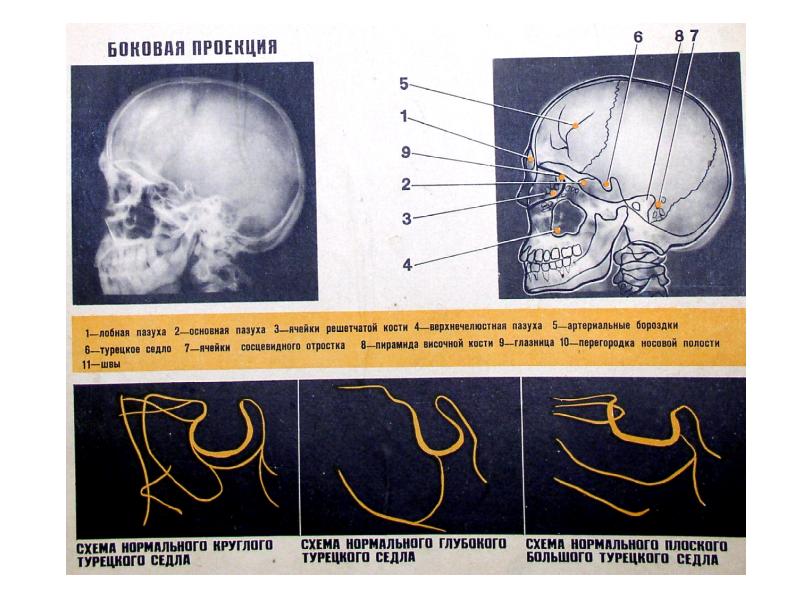

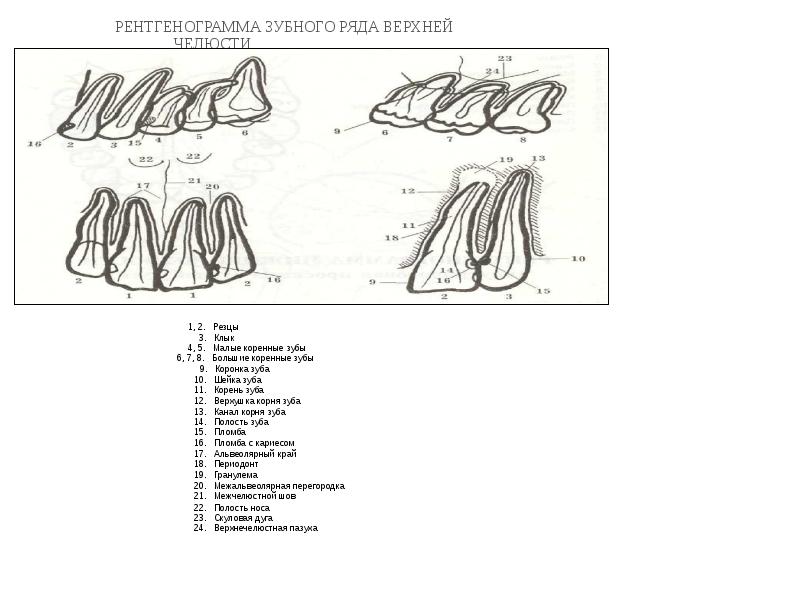

РЕНТГЕНОАНАТОМИЯ КОСТЕЙ На R выявляется только минерально пропитанный остов кости («скелет скелета»), а не изображение всей кости как органа. Очень слабо поглощают Х-лучи и не дают дифференцированной тени: периост, костный мозг, суставные хрящи; связки – мышцы – сухожилия; сосуды и нервы.

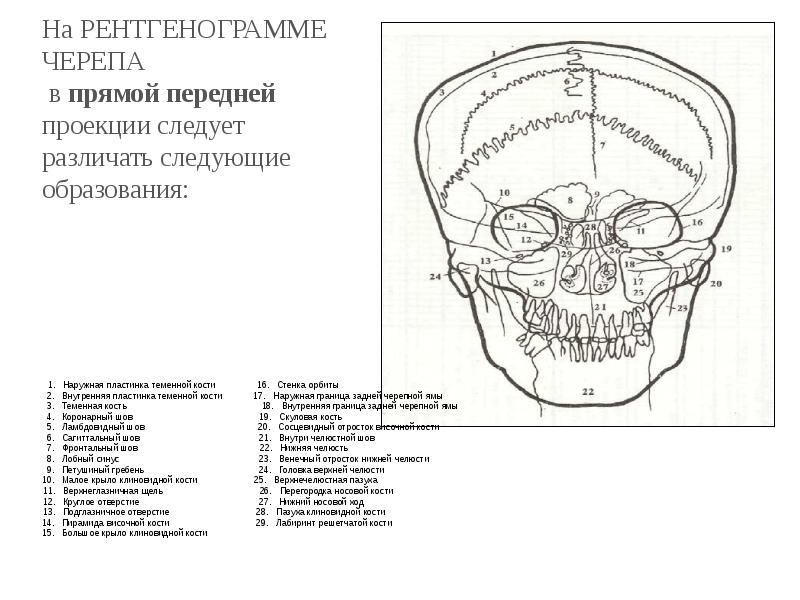

Слайд 54

Описание слайда:

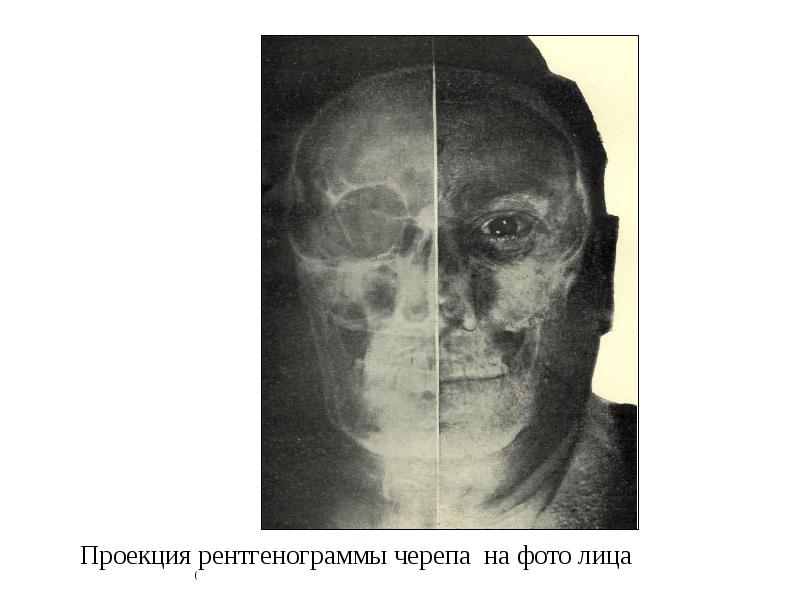

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

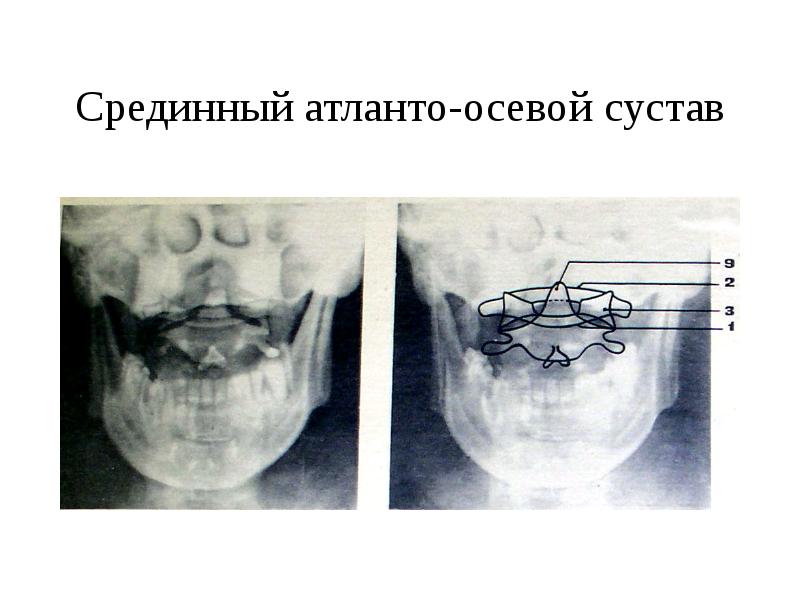

Срединный атланто-осевой сустав

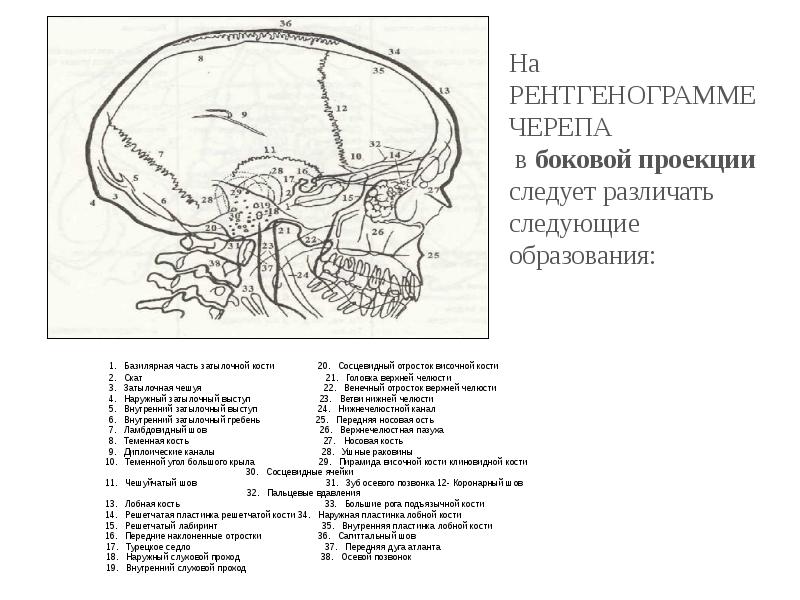

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

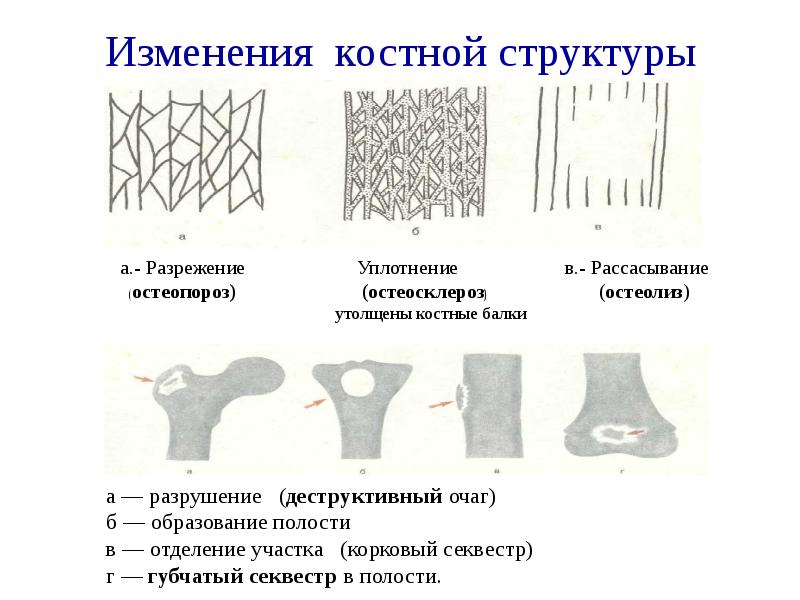

Изменения костной структуры

Слайд 61

Описание слайда:

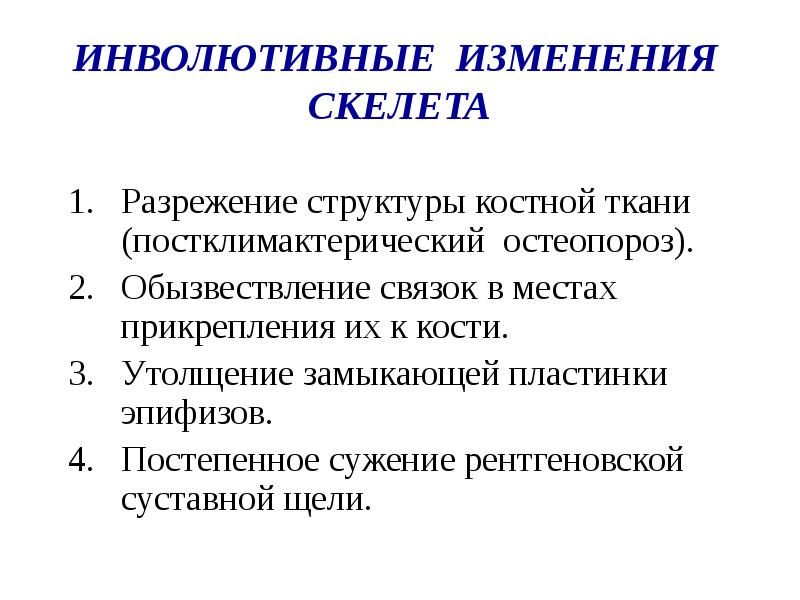

ИНВОЛЮТИВНЫЕ ИЗМЕНЕНИЯ СКЕЛЕТА Разрежение структуры костной ткани (постклимактерический остеопороз). Обызвествление связок в местах прикрепления их к кости. Утолщение замыкающей пластинки эпифизов. Постепенное сужение рентгеновской суставной щели.

Слайд 62

Описание слайда:

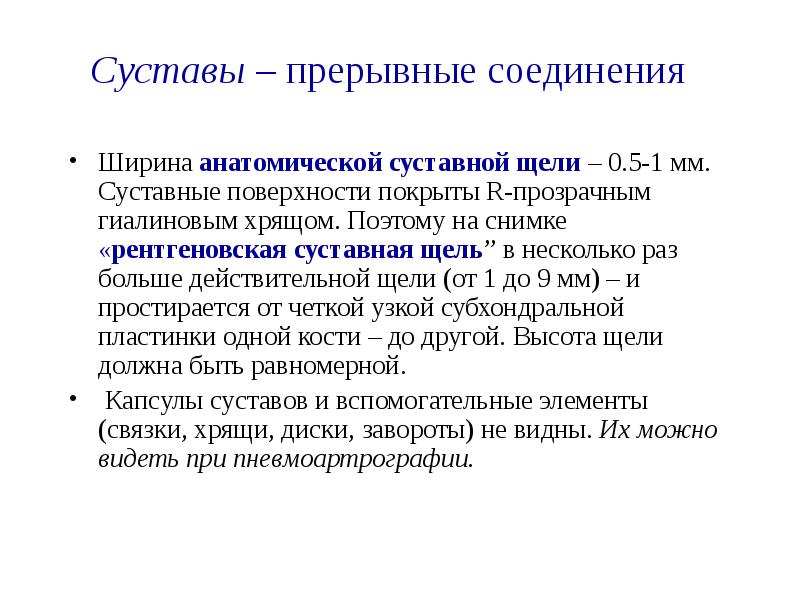

Суставы – прерывные соединения Ширина анатомической суставной щели – 0.5-1 мм. Суставные поверхности покрыты R-прозрачным гиалиновым хрящом. Поэтому на снимке «рентгеновская суставная щель” в несколько раз больше действительной щели (от 1 до 9 мм) – и простирается от четкой узкой субхондральной пластинки одной кости – до другой. Высота щели должна быть равномерной. Капсулы суставов и вспомогательные элементы (связки, хрящи, диски, завороты) не видны. Их можно видеть при пневмоартрографии.

Слайд 63

Описание слайда:

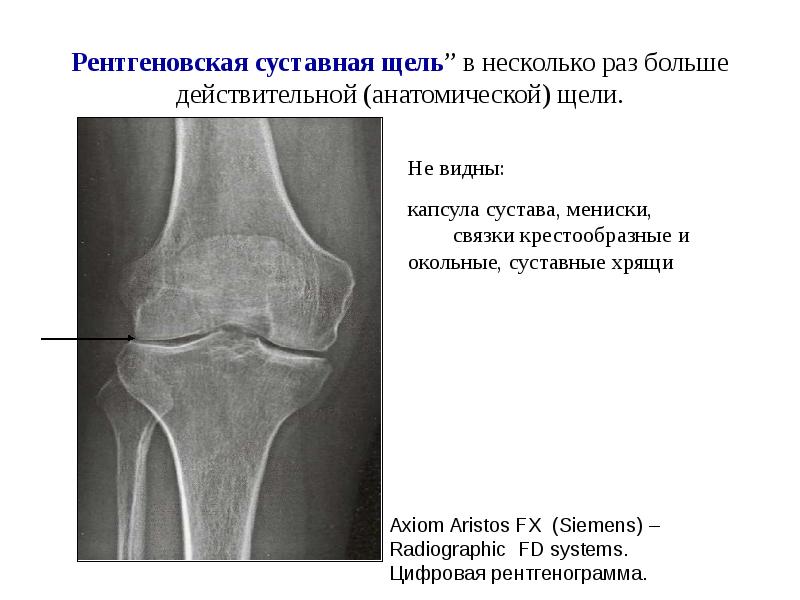

Рентгеновская суставная щель” в несколько раз больше действительной (анатомической) щели.

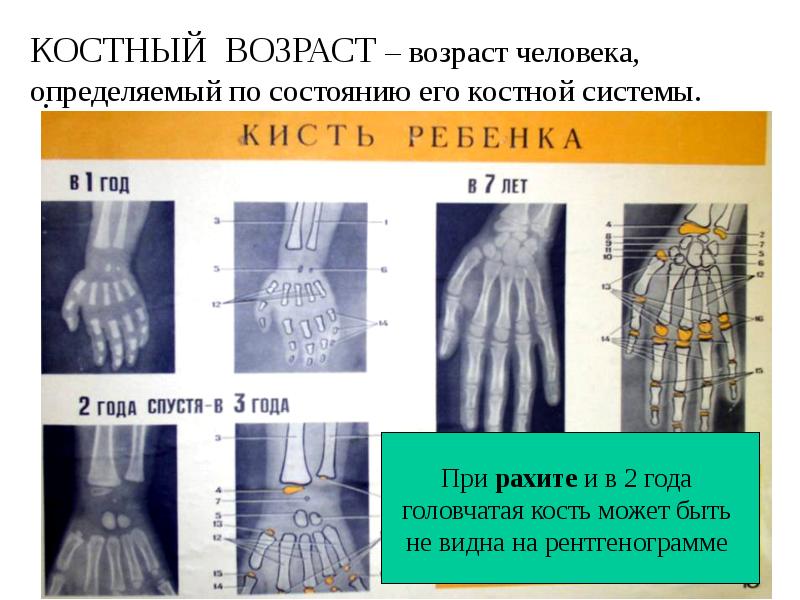

Слайд 64

Описание слайда:

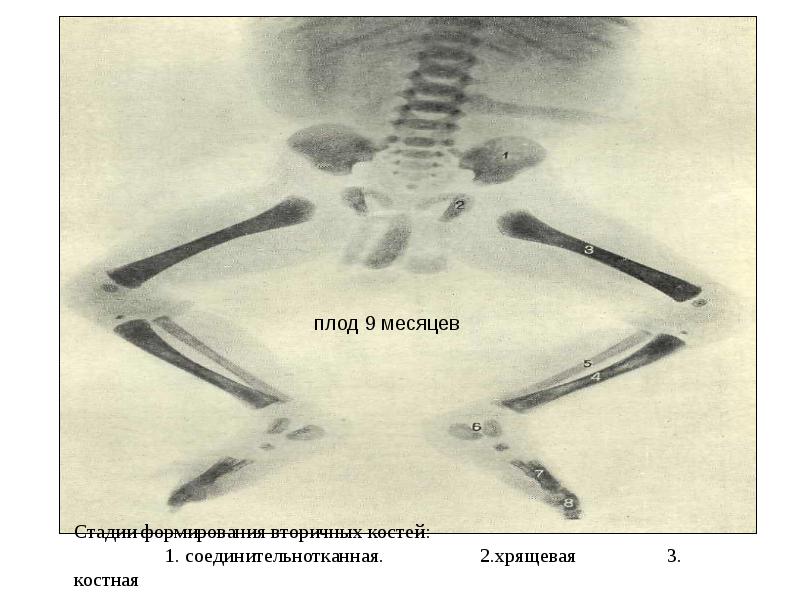

Слайд 65

Описание слайда:

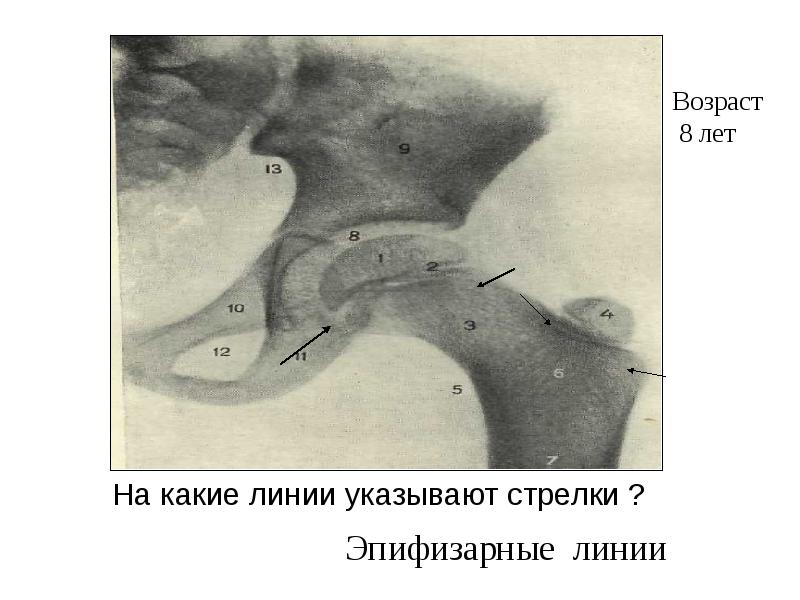

Слайд 66

Описание слайда:

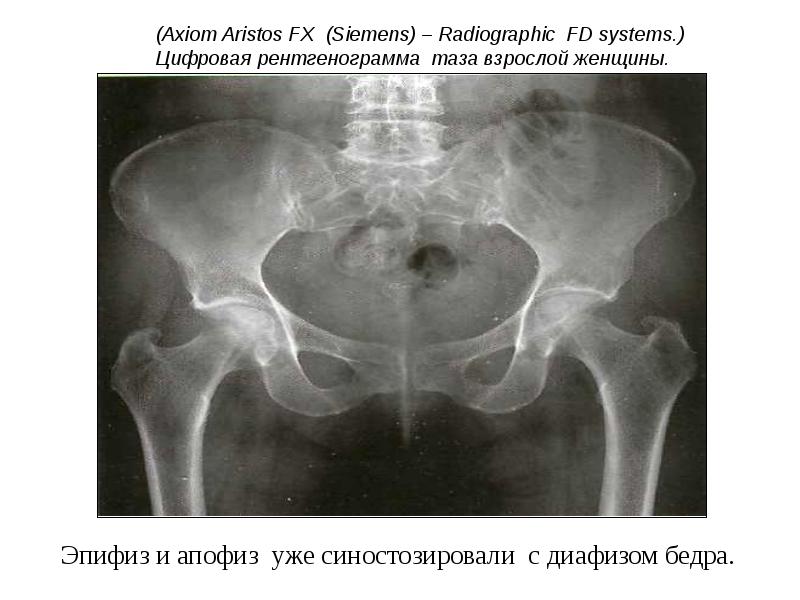

Слайд 67

Описание слайда:

Слайд 68

Описание слайда:

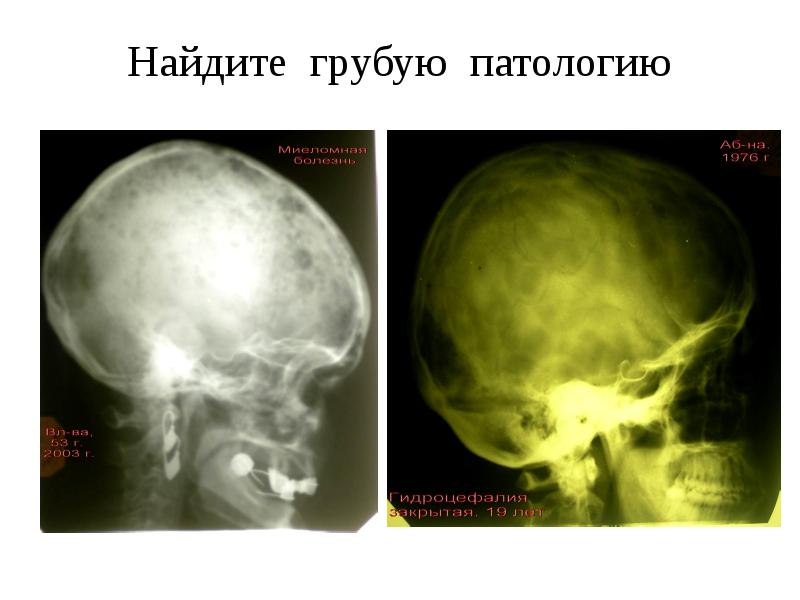

Найдите грубую патологию

Слайд 69

Описание слайда:

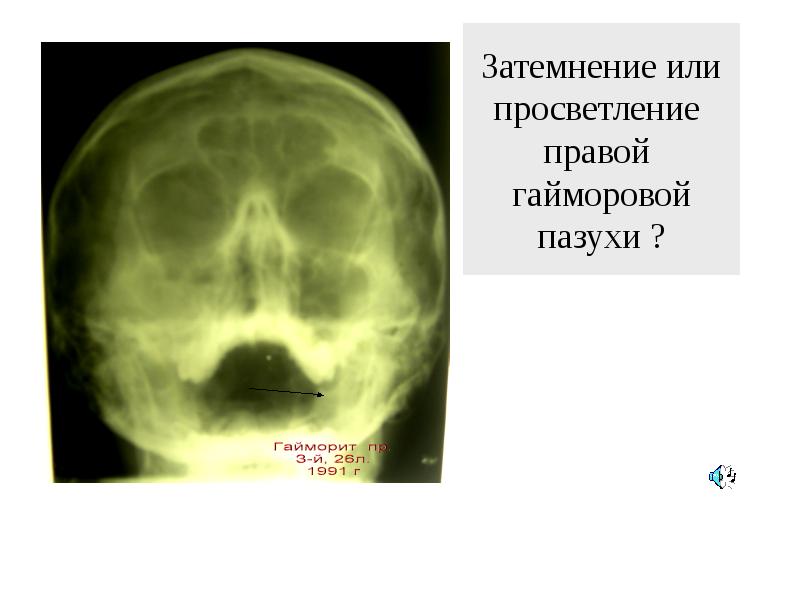

Затемнение или просветление правой гайморовой пазухи ?

Слайд 70

Описание слайда:

Слайд 71

Описание слайда:

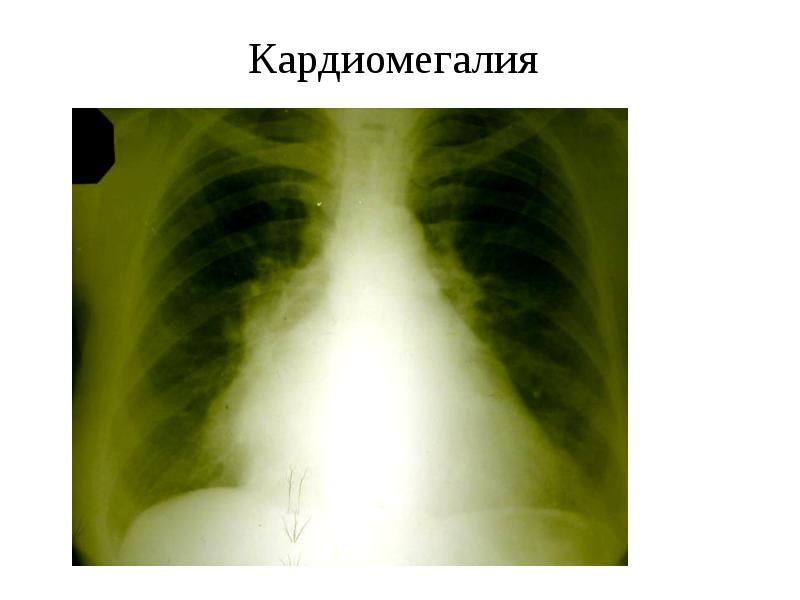

Кардиомегалия

Слайд 72

Описание слайда:

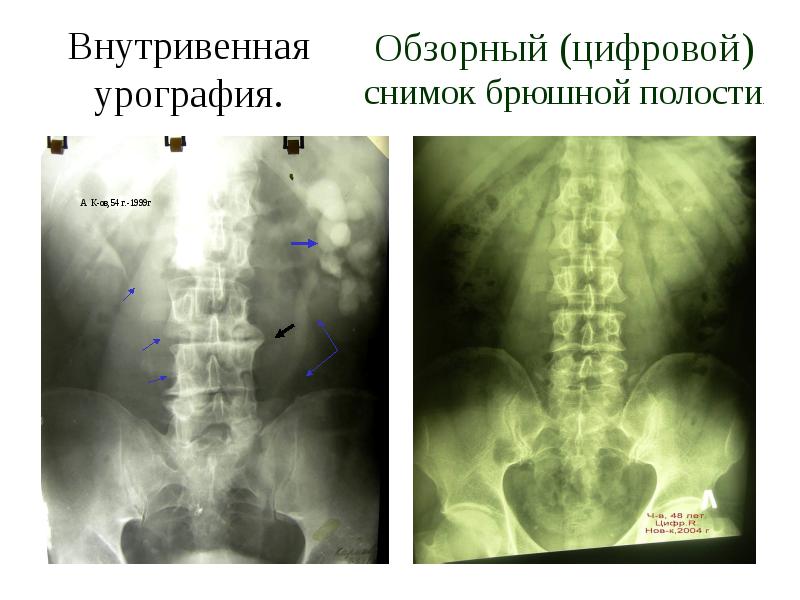

Внутривенная урография.

Слайд 73

Описание слайда:

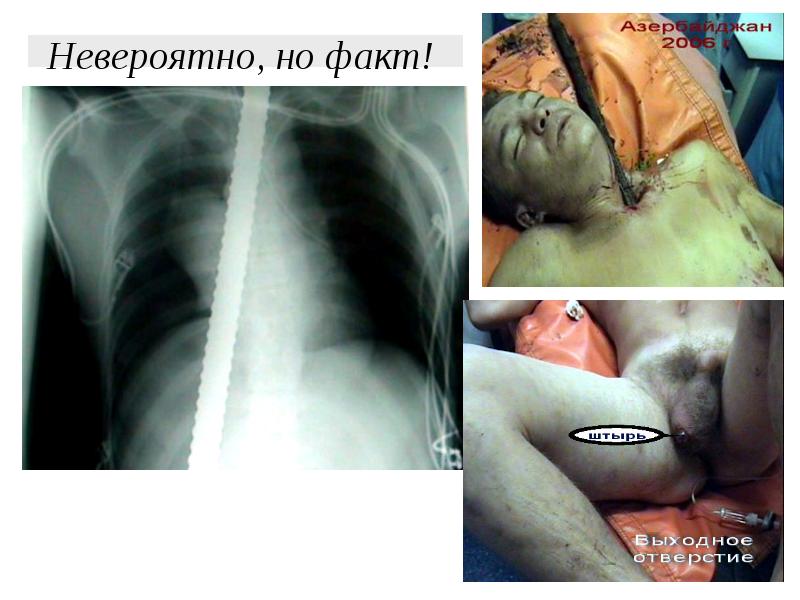

Невероятно, но факт!

Слайд 74

Описание слайда:

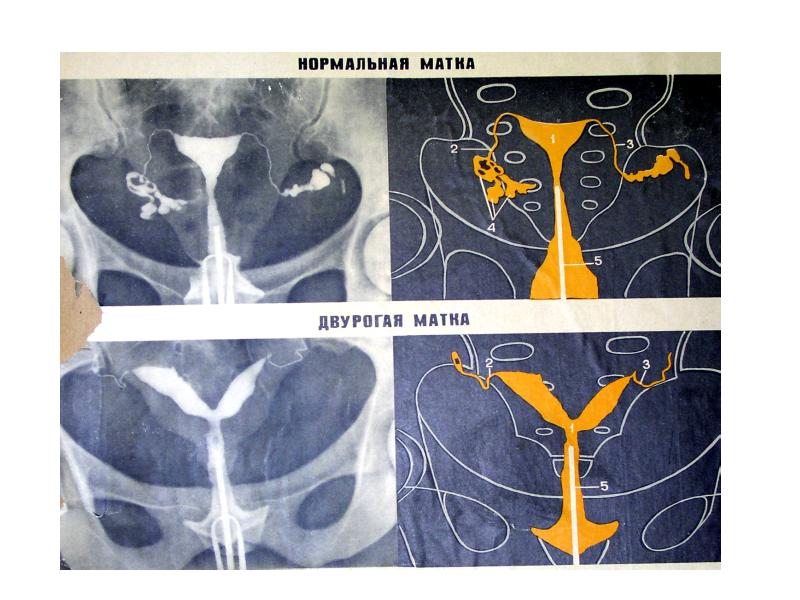

Слайд 75

Описание слайда:

Слайд 76

Описание слайда:

Беременная матка кошки (двурогая)

Слайд 77

Описание слайда:

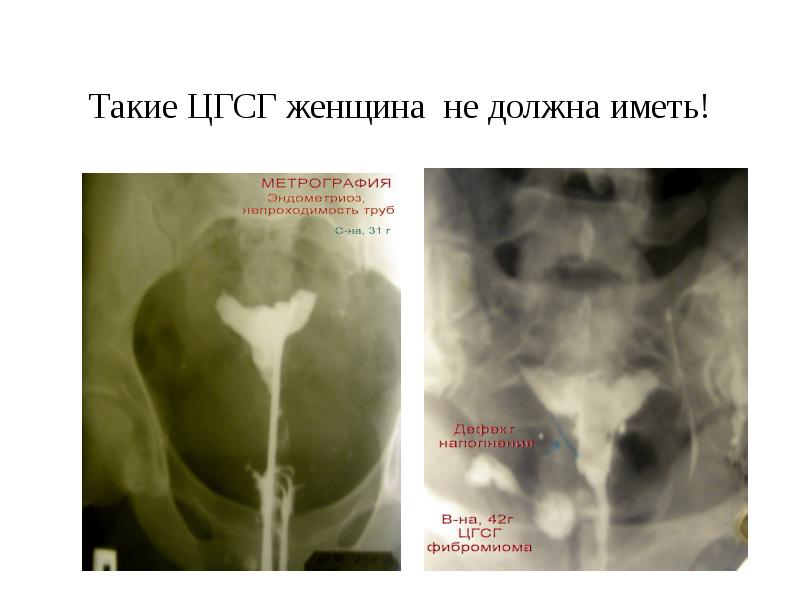

Такие ЦГСГ женщина не должна иметь!

Слайд 78

Описание слайда:

Слайд 79

Описание слайда:

Слайд 80

Описание слайда:

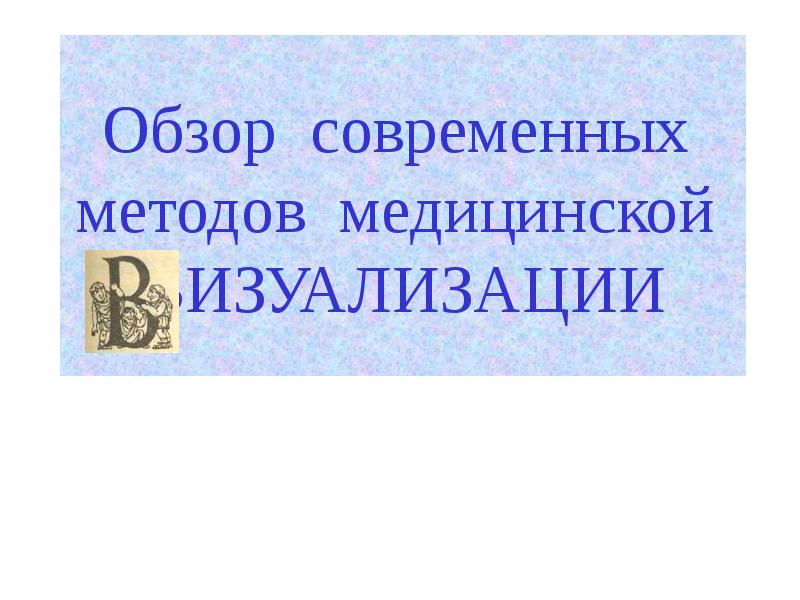

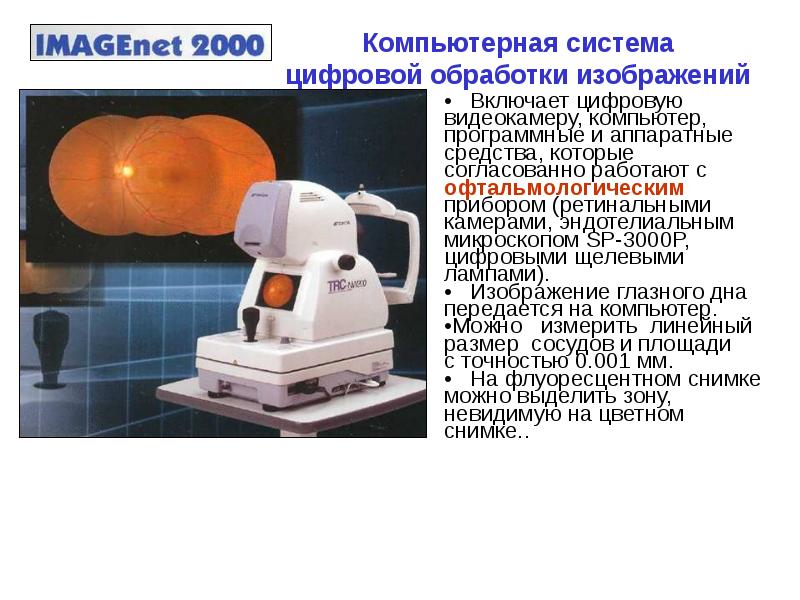

Обзор современных методов медицинской ВИЗУАЛИЗАЦИИ

Слайд 81

Описание слайда:

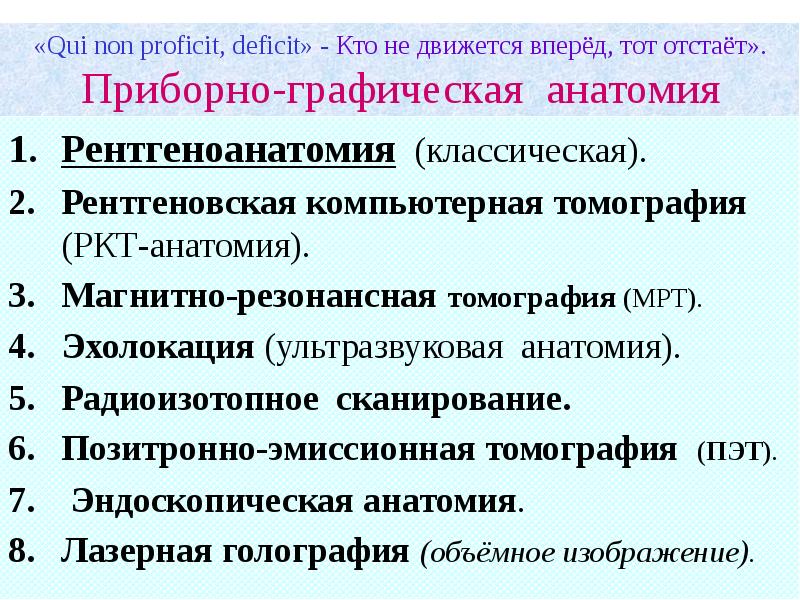

Рентгеноанатомия (классическая). Рентгеноанатомия (классическая). Рентгеновская компьютерная томография (РКТ-анатомия). Магнитно-резонансная томография (МРТ). Эхолокация (ультразвуковая анатомия). Радиоизотопное сканирование. Позитронно-эмиссионная томография (ПЭТ). Эндоскопическая анатомия. Лазерная голография (объёмное изображение).

Слайд 82

Описание слайда:

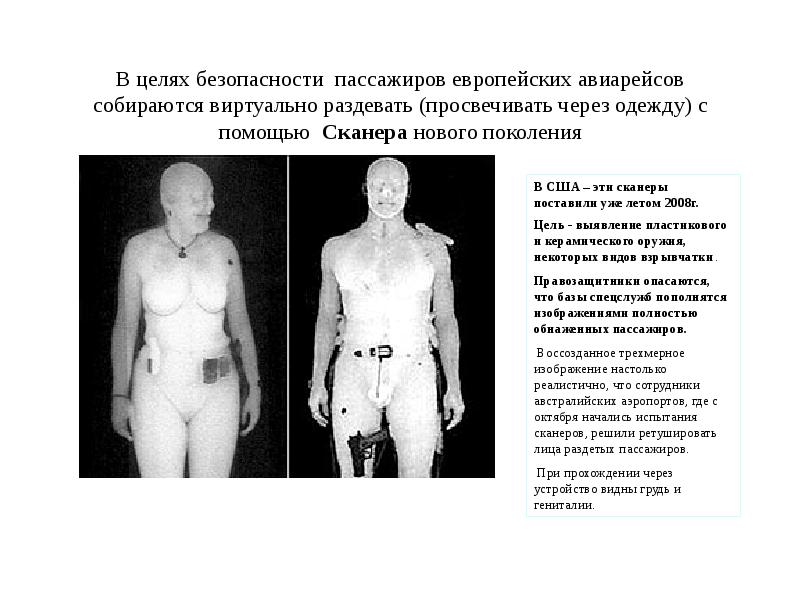

В целях безопасности пассажиров европейских авиарейсов собираются виртуально раздевать (просвечивать через одежду) с помощью Сканера нового поколения

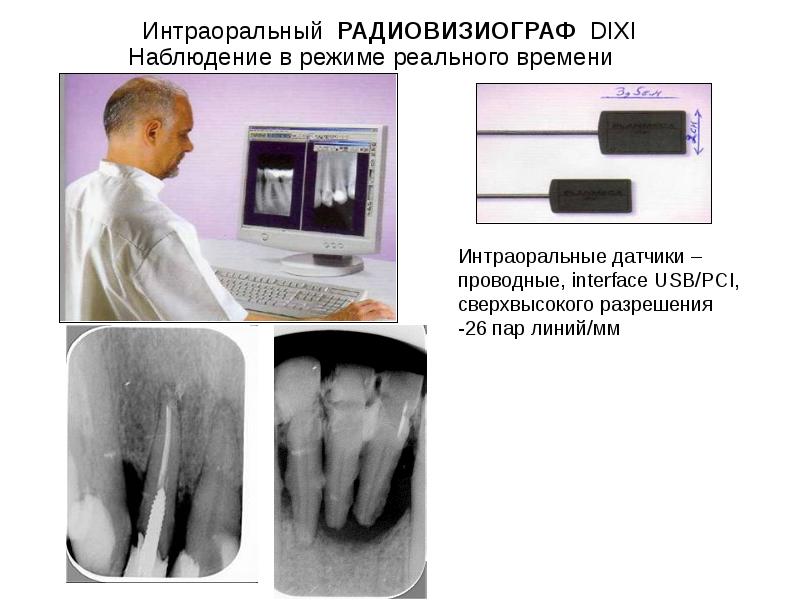

Слайд 83

Описание слайда:

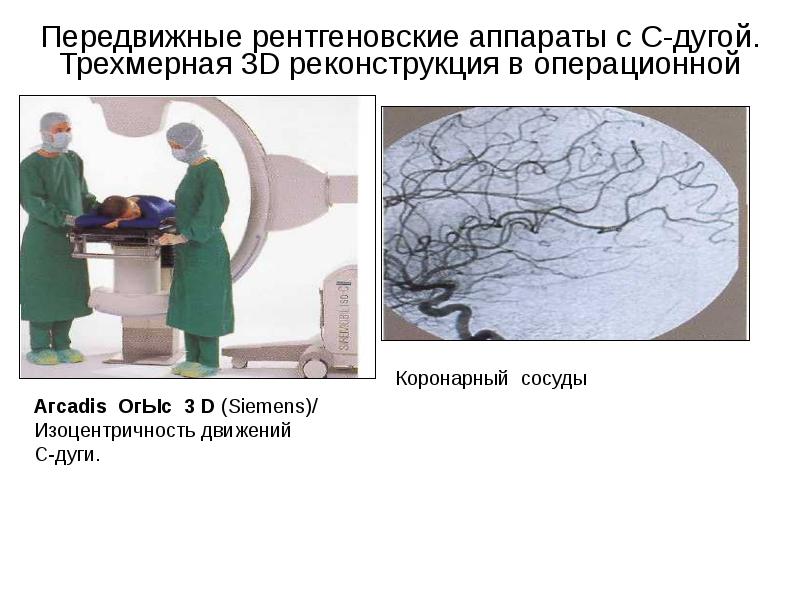

Слайд 84

Описание слайда:

Слайд 85

Описание слайда:

Слайд 86

Описание слайда:

Слайд 87

Описание слайда:

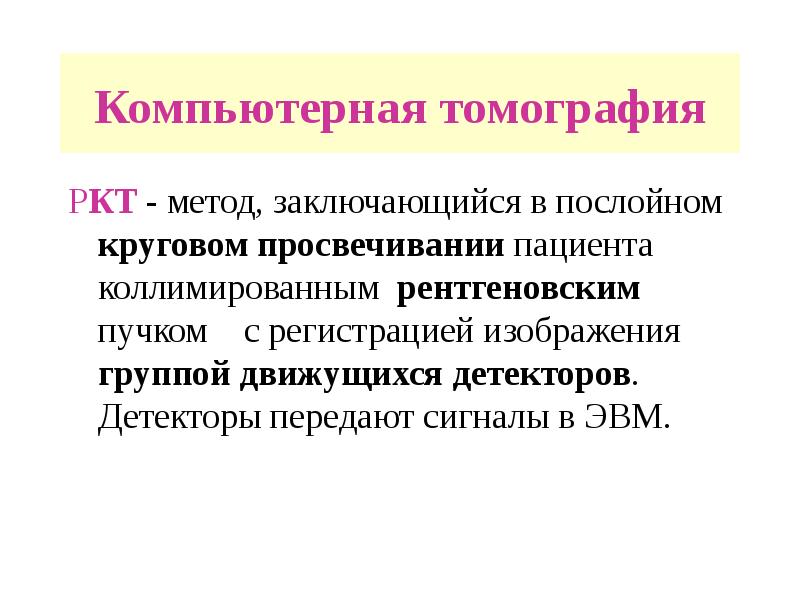

Компьютерная томография РКТ - метод, заключающийся в послойном круговом просвечивании пациента коллимированным рентгеновским пучком с регистрацией изображения группой движущихся детекторов. Детекторы передают сигналы в ЭВМ.

Слайд 88

Описание слайда:

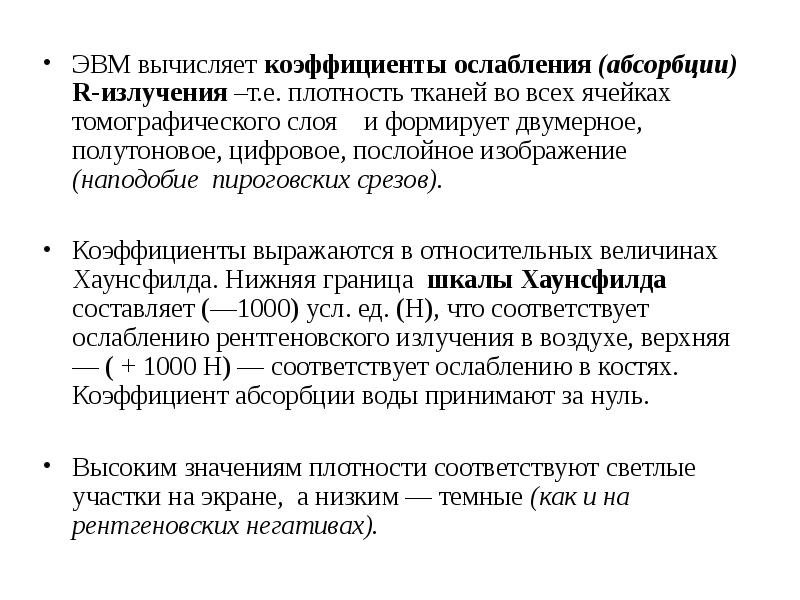

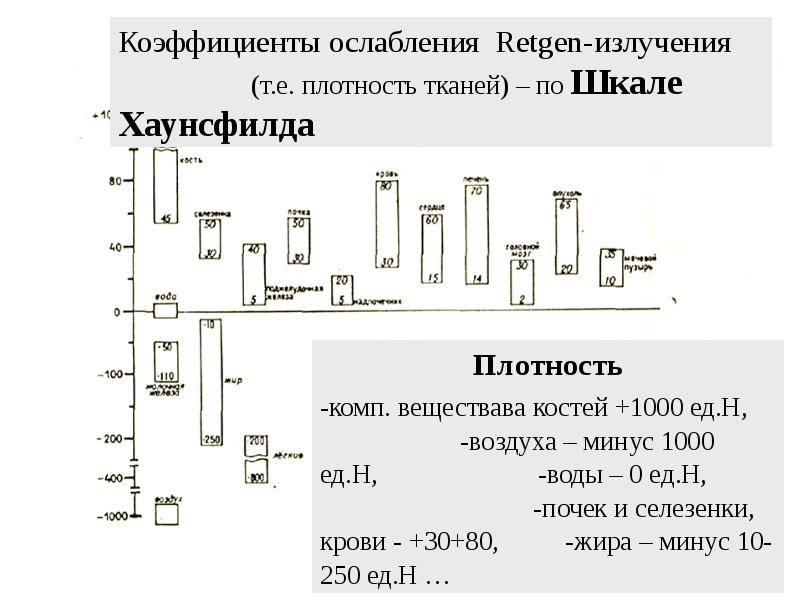

ЭВМ вычисляет коэффициенты ослабления (абсорбции) R-излучения –т.е. плотность тканей во всех ячейках томографического слоя и формирует двумерное, полутоновое, цифровое, послойное изображение (наподобие пироговских срезов). ЭВМ вычисляет коэффициенты ослабления (абсорбции) R-излучения –т.е. плотность тканей во всех ячейках томографического слоя и формирует двумерное, полутоновое, цифровое, послойное изображение (наподобие пироговских срезов). Коэффициенты выражаются в относительных величинах Хаунсфилда. Нижняя граница шкалы Хаунсфилда составляет (—1000) усл. ед. (Н), что соответствует ослаблению рентгеновского излучения в воздухе, верхняя — ( + 1000 Н) — соответствует ослаблению в костях. Коэффициент абсорбции воды принимают за нуль. Высоким значениям плотности соответствуют светлые участки на экране, а низким — темные (как и на рентгеновских негативах).

Слайд 89

Описание слайда:

Слайд 90

Описание слайда:

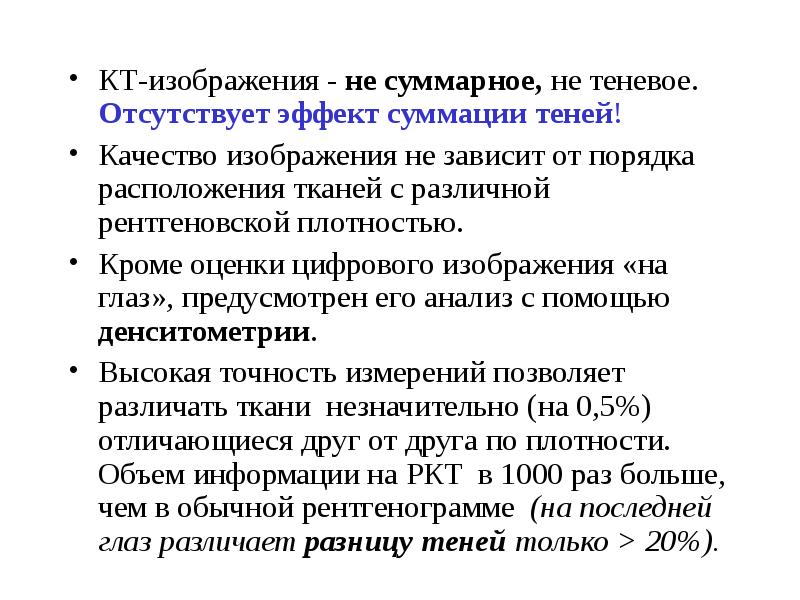

КТ-изображения - не суммарное, не теневое. Отсутствует эффект суммации теней! КТ-изображения - не суммарное, не теневое. Отсутствует эффект суммации теней! Качество изображения не зависит от порядка расположения тканей с различной рентгеновской плотностью. Кроме оценки цифрового изображения «на глаз», предусмотрен его анализ с помощью денситометрии. Высокая точность измерений позволяет различать ткани незначительно (на 0,5%) отличающиеся друг от друга по плотности. Объем информации на РКТ в 1000 раз больше, чем в обычной рентгенограмме (на последней глаз различает разницу теней только > 20%).

Слайд 91

Описание слайда:

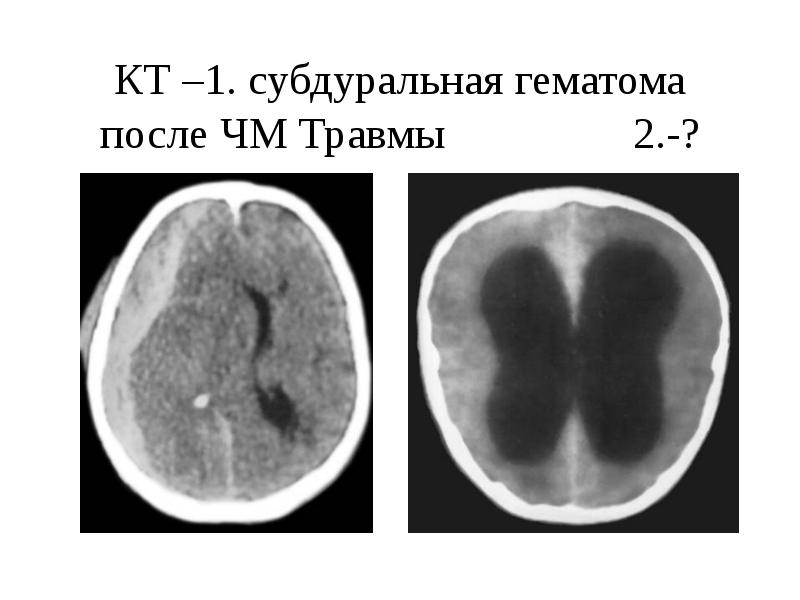

КТ –1. субдуральная гематома после ЧМ Травмы 2.-?

Слайд 92

Описание слайда:

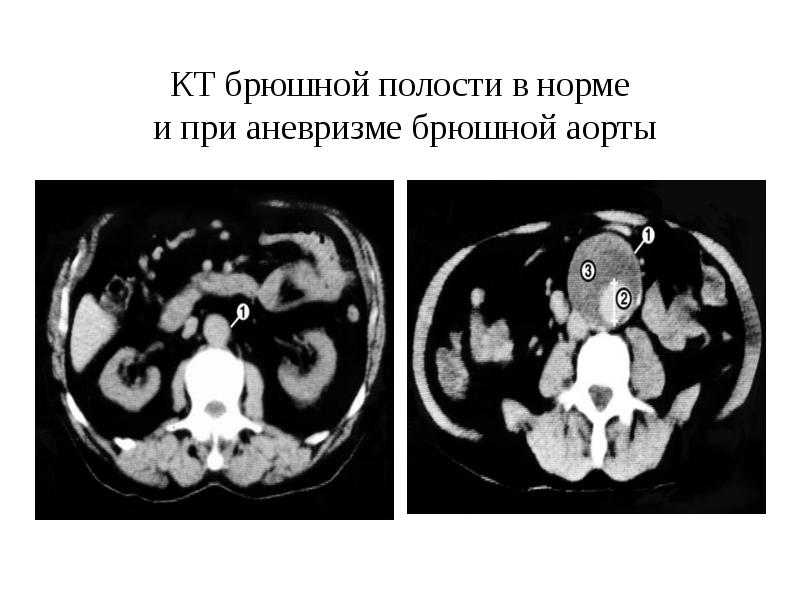

КТ брюшной полости в норме и при аневризме брюшной аорты

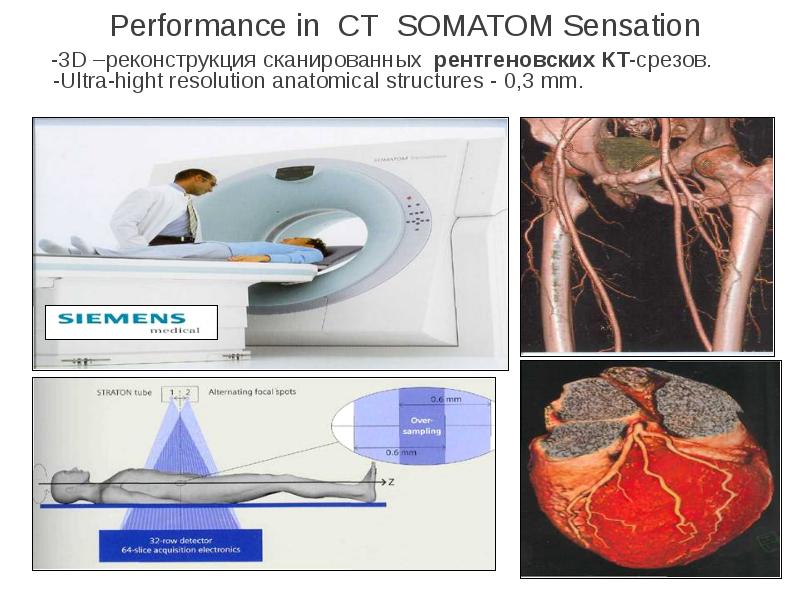

Слайд 93

Описание слайда:

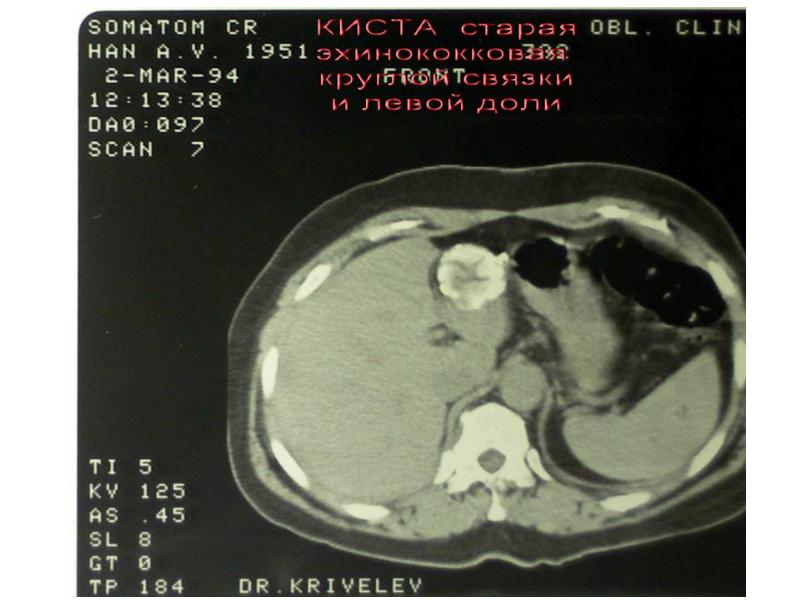

Слайд 94

Описание слайда:

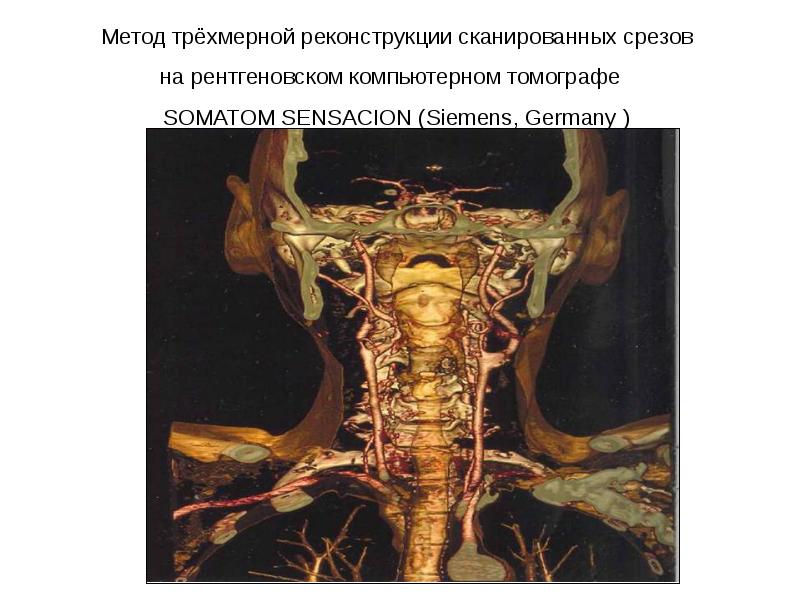

Слайд 95

Описание слайда:

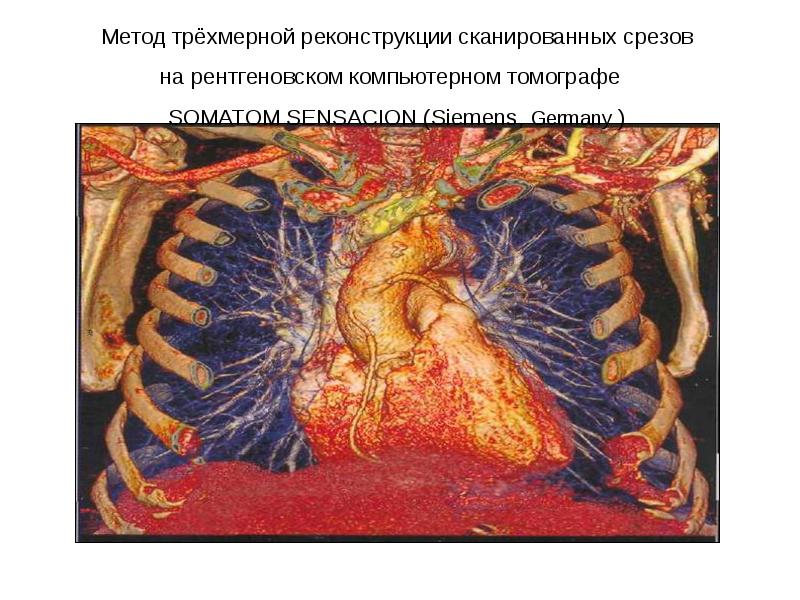

Слайд 96

Описание слайда:

Слайд 97

Описание слайда:

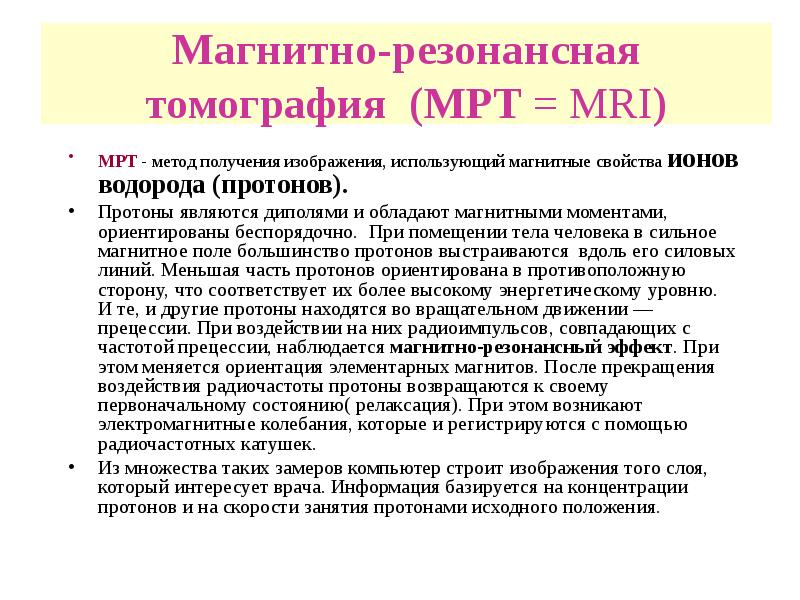

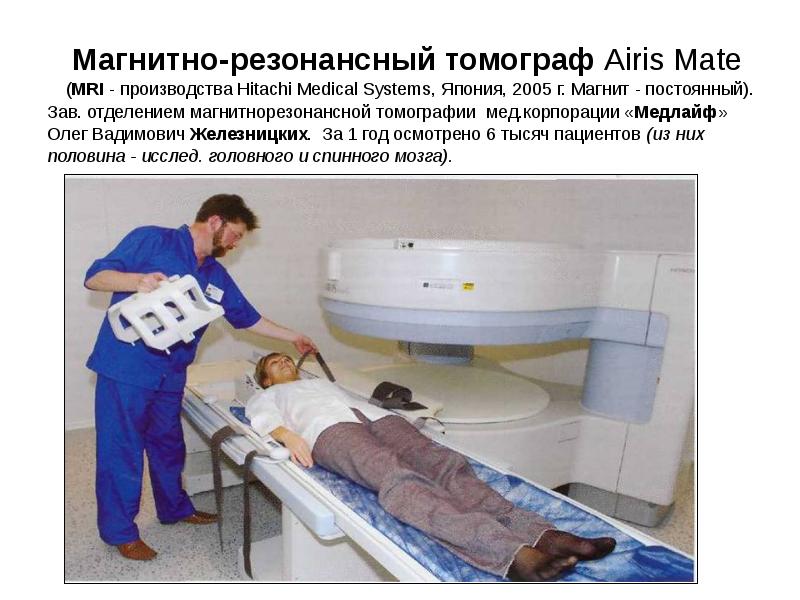

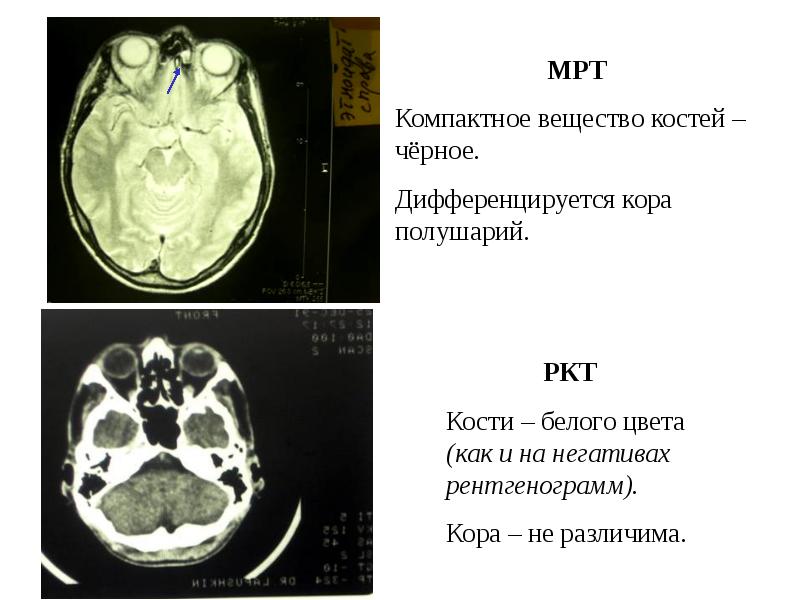

Магнитно-резонансная томография (МРТ = MRI) МРТ - метод получения изображения, использующий магнитные свойства ионов водорода (протонов). Протоны являются диполями и обладают магнитными моментами, ориентированы беспорядочно. При помещении тела человека в сильное магнитное поле большинство протонов выстраиваются вдоль его силовых линий. Меньшая часть протонов ориентирована в противоположную сторону, что соответствует их более высокому энергетическому уровню. И те, и другие протоны находятся во вращательном движении — прецессии. При воздействии на них радиоимпульсов, совпадающих с частотой прецессии, наблюдается магнитно-резонансный эффект. При этом меняется ориентация элементарных магнитов. После прекращения воздействия радиочастоты протоны возвращаются к своему первоначальному состоянию( релаксация). При этом возникают электромагнитные колебания, которые и регистрируются с помощью радиочастотных катушек. Из множества таких замеров компьютер строит изображения того слоя, который интересует врача. Информация базируется на концентрации протонов и на скорости занятия протонами исходного положения.

Слайд 98

Описание слайда:

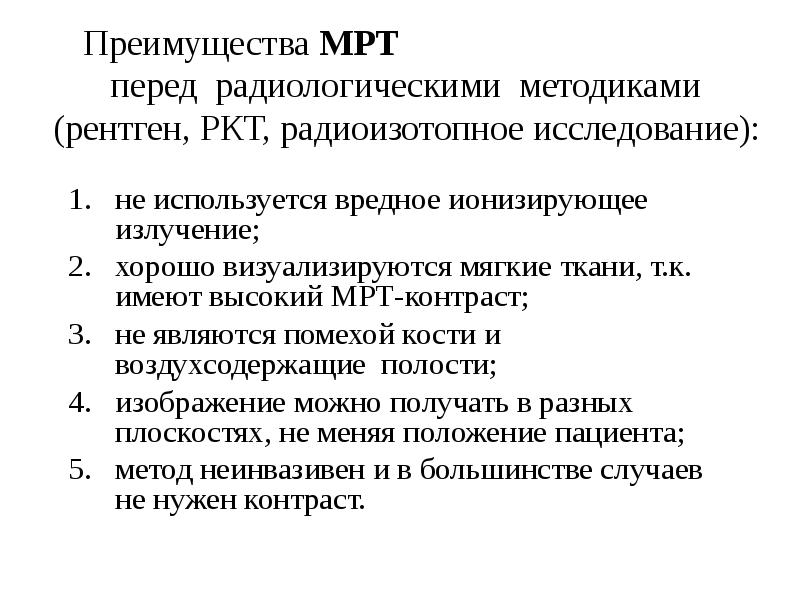

Преимущества МРТ перед радиологическими методиками (рентген, РКТ, радиоизотопное исследование): не используется вредное ионизирующее излучение; хорошо визуализируются мягкие ткани, т.к. имеют высокий МРТ-контраст; не являются помехой кости и воздухсодержащие полости; изображение можно получать в разных плоскостях, не меняя положение пациента; метод неинвазивен и в большинстве случаев не нужен контраст.

Слайд 99

Описание слайда:

Слайд 100

Описание слайда:

Слайд 101

Описание слайда:

Пироговский срез бедра (анатомический музей)

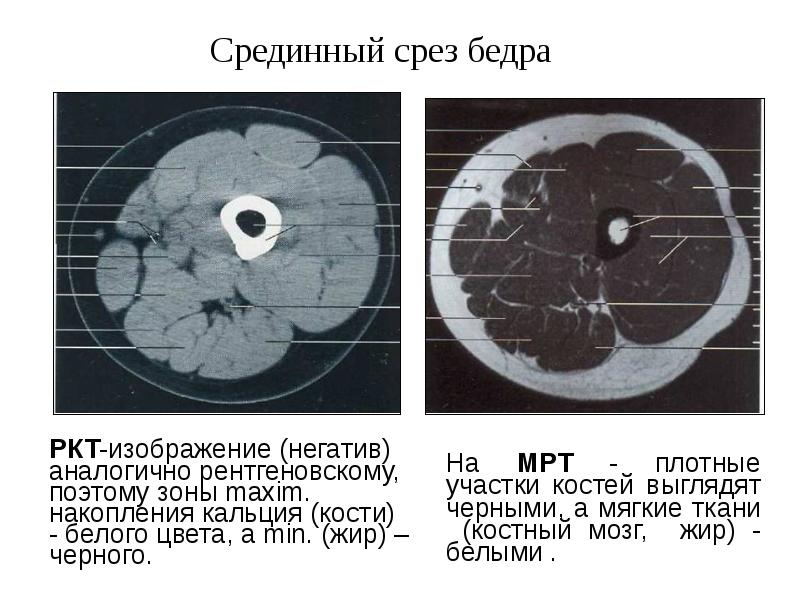

Слайд 102

Описание слайда:

Слайд 103

Описание слайда:

Слайд 104

Описание слайда:

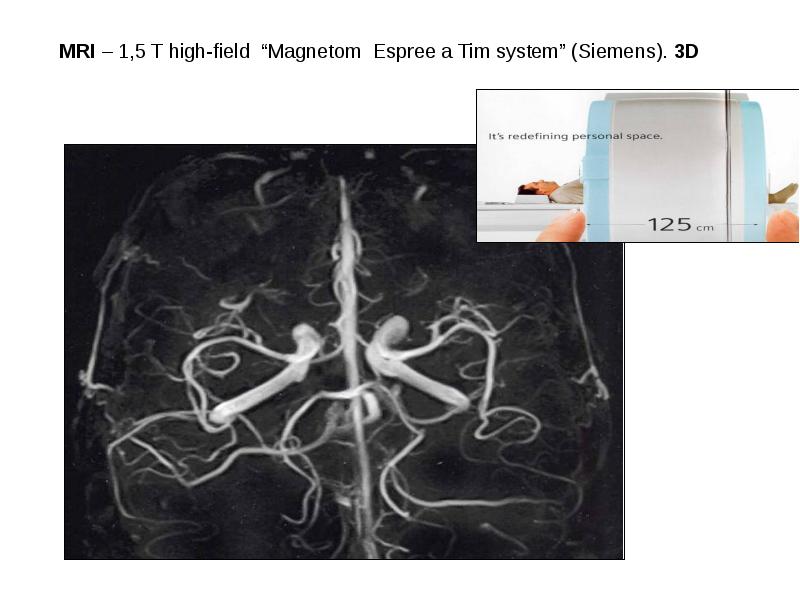

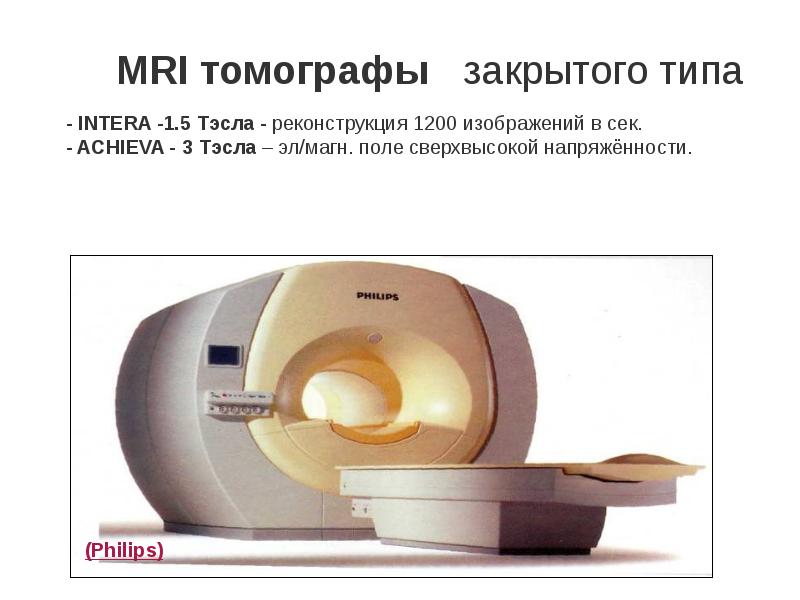

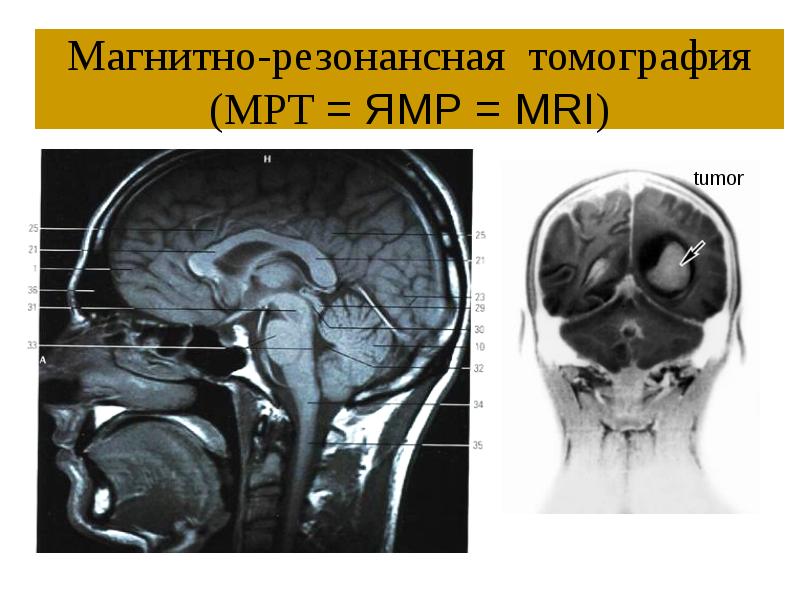

Магнитно-резонансная томография (МРТ = ЯМР = MRI)

Слайд 105

Описание слайда:

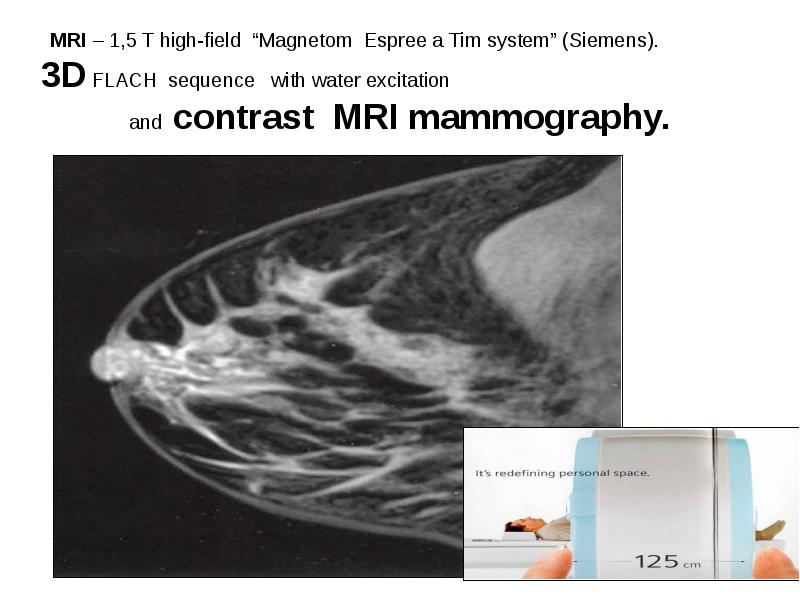

Слайд 106

Описание слайда:

Слайд 107

Описание слайда:

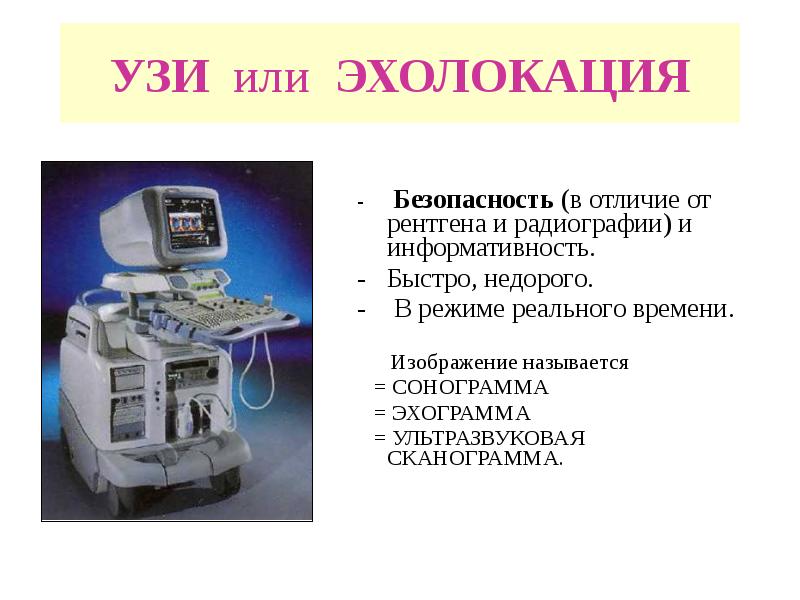

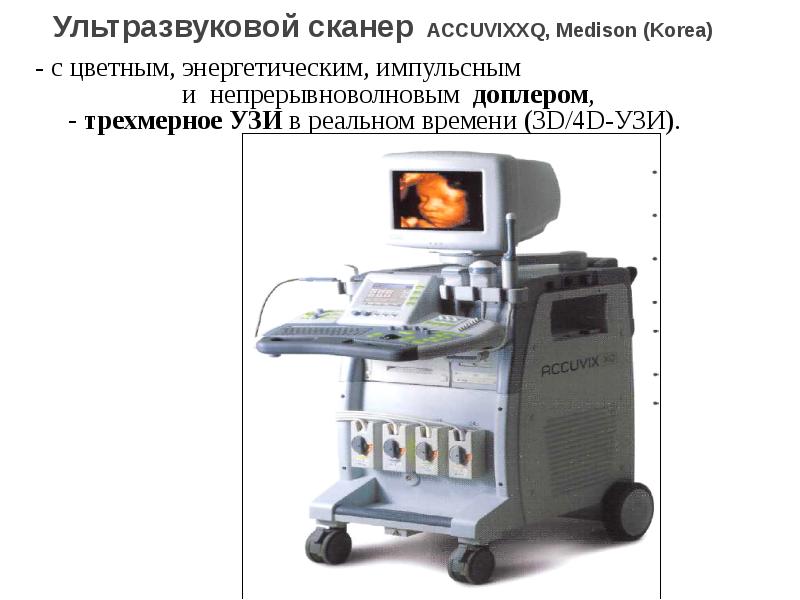

УЗИ или ЭХОЛОКАЦИЯ

Слайд 108

Описание слайда:

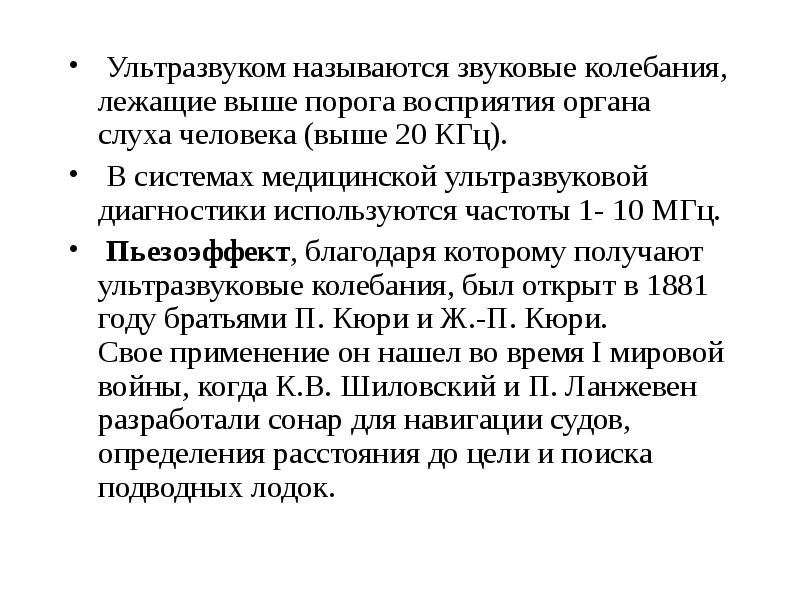

Ультразвуком называются звуковые колебания, лежащие выше порога восприятия органа слуха человека (выше 20 КГц). Ультразвуком называются звуковые колебания, лежащие выше порога восприятия органа слуха человека (выше 20 КГц). В системах медицинской ультразвуковой диагностики используются частоты 1- 10 МГц. Пьезоэффект, благодаря которому получают ультразвуковые колебания, был открыт в 1881 году братьями П. Кюри и Ж.-П. Кюри. Свое применение он нашел во время I мировой войны, когда К.В. Шиловский и П. Ланжевен разработали сонар для навигации судов, определения расстояния до цели и поиска подводных лодок.

Слайд 109

Описание слайда:

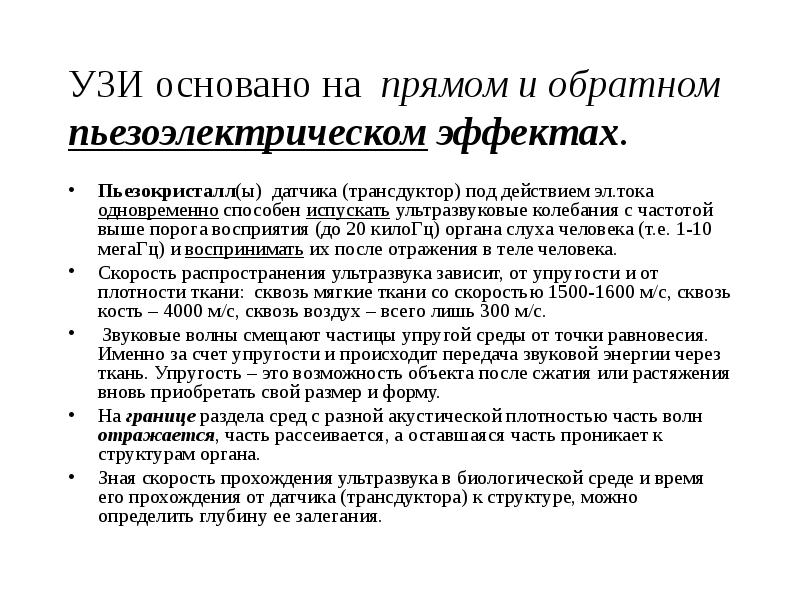

УЗИ основано на прямом и обратном пьезоэлектрическом эффектах. Пьезокристалл(ы) датчика (трансдуктор) под действием эл.тока одновременно способен испускать ультразвуковые колебания с частотой выше порога восприятия (до 20 килоГц) органа слуха человека (т.е. 1-10 мегаГц) и воспринимать их после отражения в теле человека. Скорость распространения ультразвука зависит, от упругости и от плотности ткани: сквозь мягкие ткани со скоростью 1500-1600 м/с, сквозь кость – 4000 м/с, сквозь воздух – всего лишь 300 м/с. Звуковые волны смещают частицы упругой среды от точки равновесия. Именно за счет упругости и происходит передача звуковой энергии через ткань. Упругость – это возможность объекта после сжатия или растяжения вновь приобретать свой размер и форму. На границе раздела сред с разной акустической плотностью часть волн отражается, часть рассеивается, а оставшаяся часть проникает к структурам органа. Зная скорость прохождения ультразвука в биологической среде и время его прохождения от датчика (трансдуктора) к структуре, можно определить глубину ее залегания.

Слайд 110

Описание слайда:

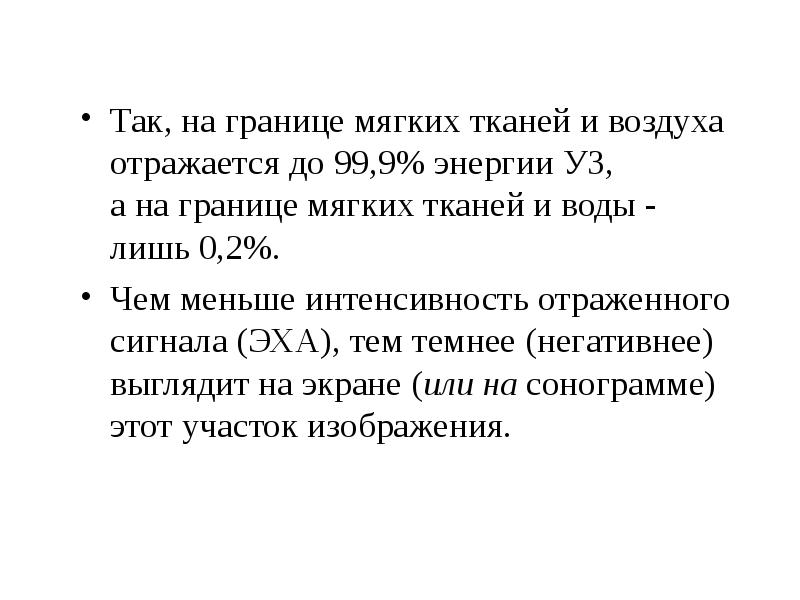

Так, на границе мягких тканей и воздуха отражается до 99,9% энергии УЗ, а на границе мягких тканей и воды - лишь 0,2%. Так, на границе мягких тканей и воздуха отражается до 99,9% энергии УЗ, а на границе мягких тканей и воды - лишь 0,2%. Чем меньше интенсивность отраженного сигнала (ЭХА), тем темнее (негативнее) выглядит на экране (или на сонограмме) этот участок изображения.

Слайд 111

Описание слайда:

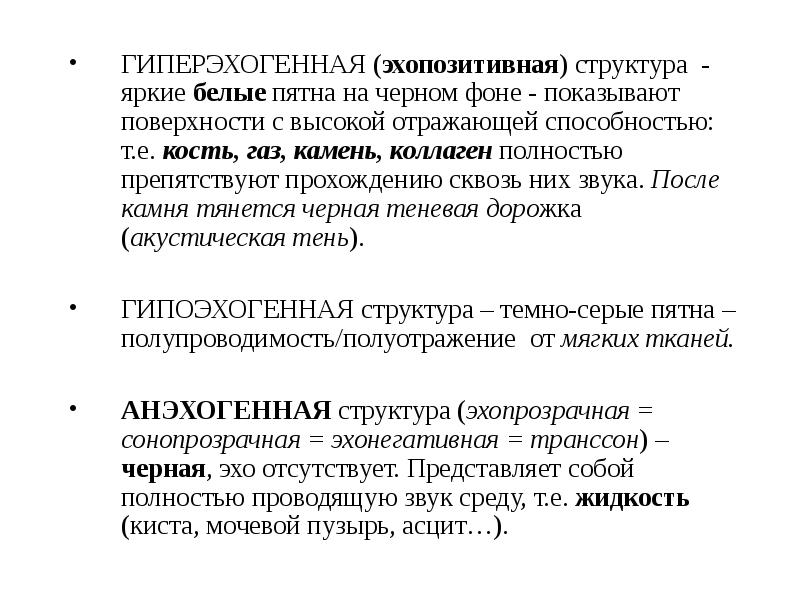

ГИПЕРЭХОГЕННАЯ (эхопозитивная) структура - яркие белые пятна на черном фоне - показывают поверхности с высокой отражающей способностью: т.е. кость, газ, камень, коллаген полностью препятствуют прохождению сквозь них звука. После камня тянется черная теневая дорожка (акустическая тень). ГИПЕРЭХОГЕННАЯ (эхопозитивная) структура - яркие белые пятна на черном фоне - показывают поверхности с высокой отражающей способностью: т.е. кость, газ, камень, коллаген полностью препятствуют прохождению сквозь них звука. После камня тянется черная теневая дорожка (акустическая тень). ГИПОЭХОГЕННАЯ структура – темно-серые пятна –полупроводимость/полуотражение от мягких тканей. АНЭХОГЕННАЯ структура (эхопрозрачная = сонопрозрачная = эхонегативная = транссон) – черная, эхо отсутствует. Представляет собой полностью проводящую звук среду, т.е. жидкость (киста, мочевой пузырь, асцит…).

Слайд 112

Описание слайда:

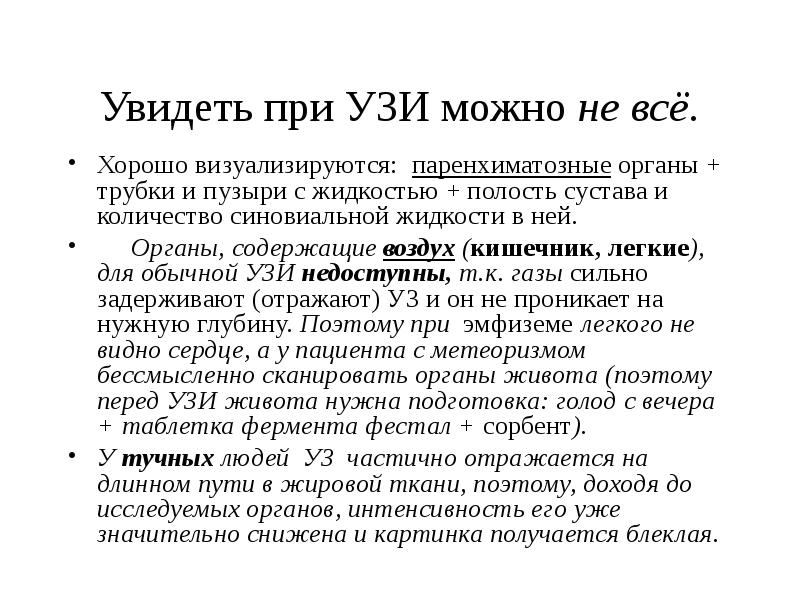

Увидеть при УЗИ можно не всё. Хорошо визуализируются: паренхиматозные органы + трубки и пузыри с жидкостью + полость сустава и количество синовиальной жидкости в ней. Органы, содержащие воздух (кишечник, легкие), для обычной УЗИ недоступны, т.к. газы сильно задерживают (отражают) УЗ и он не проникает на нужную глубину. Поэтому при эмфиземе легкого не видно сердце, а у пациента с метеоризмом бессмысленно сканировать органы живота (поэтому перед УЗИ живота нужна подготовка: голод с вечера + таблетка фермента фестал + сорбент). У тучных людей УЗ частично отражается на длинном пути в жировой ткани, поэтому, доходя до исследуемых органов, интенсивность его уже значительно снижена и картинка получается блеклая.

Слайд 113

Описание слайда:

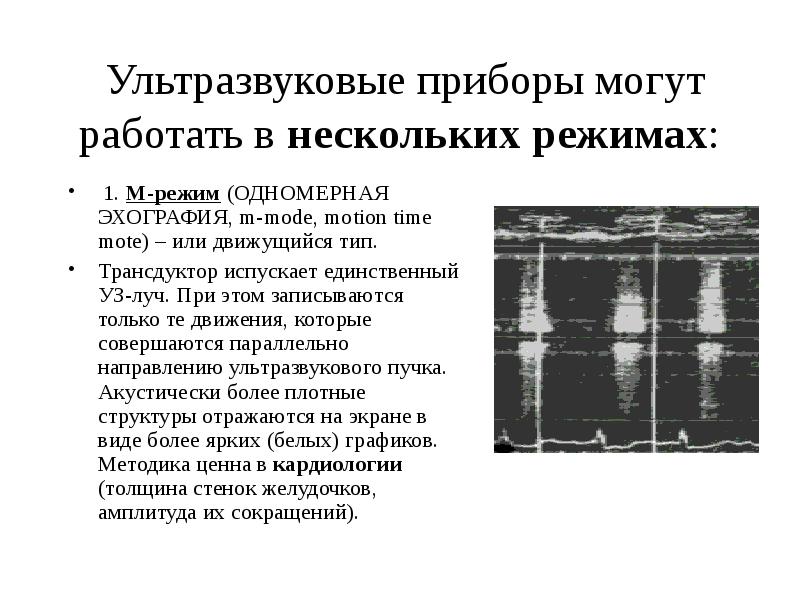

Ультразвуковые приборы могут работать в нескольких режимах: 1. М-режим (ОДНОМЕРНАЯ ЭХОГРАФИЯ, m-mode, motion time mote) – или движущийся тип. Трансдуктор испускает единственный УЗ-луч. При этом записываются только те движения, которые совершаются параллельно направлению ультразвукового пучка. Акустически более плотные структуры отражаются на экране в виде более ярких (белых) графиков. Методика ценна в кардиологии (толщина стенок желудочков, амплитуда их сокращений).

Слайд 114

Описание слайда:

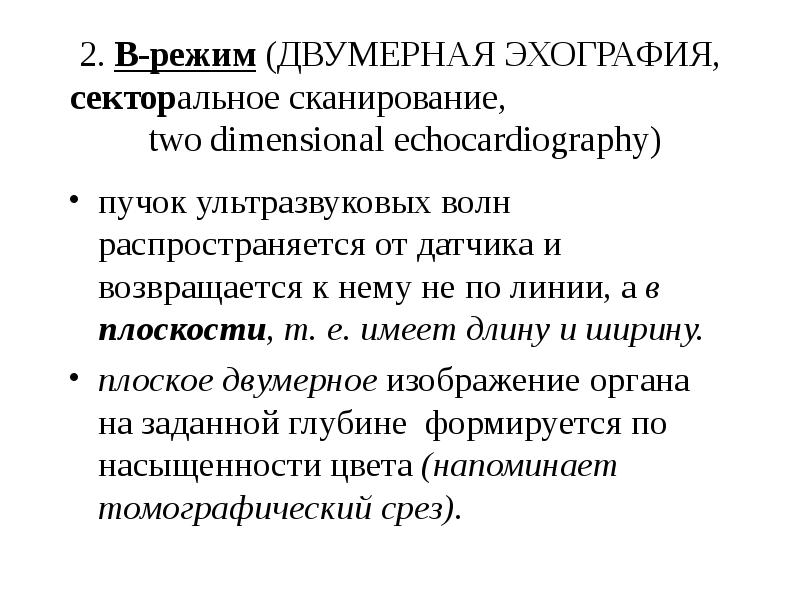

2. В-режим (ДВУМЕРНАЯ ЭХОГРАФИЯ, секторальное сканирование, two dimensional echocardiography) пучок ультразвуковых волн распространяется от датчика и возвращается к нему не по линии, а в плоскости, т. е. имеет длину и ширину. плоское двумерное изображение органа на заданной глубине формируется по насыщенности цвета (напоминает томографический срез).

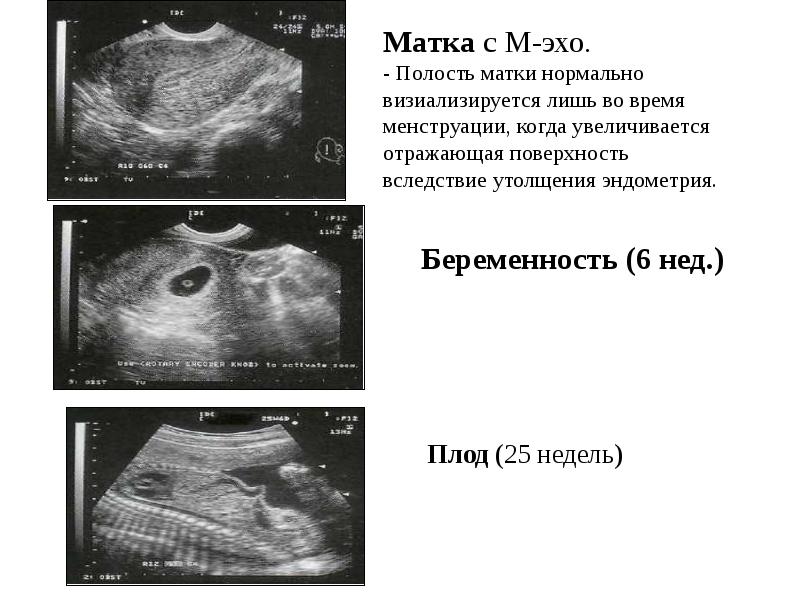

Слайд 115

Описание слайда:

Слайд 116

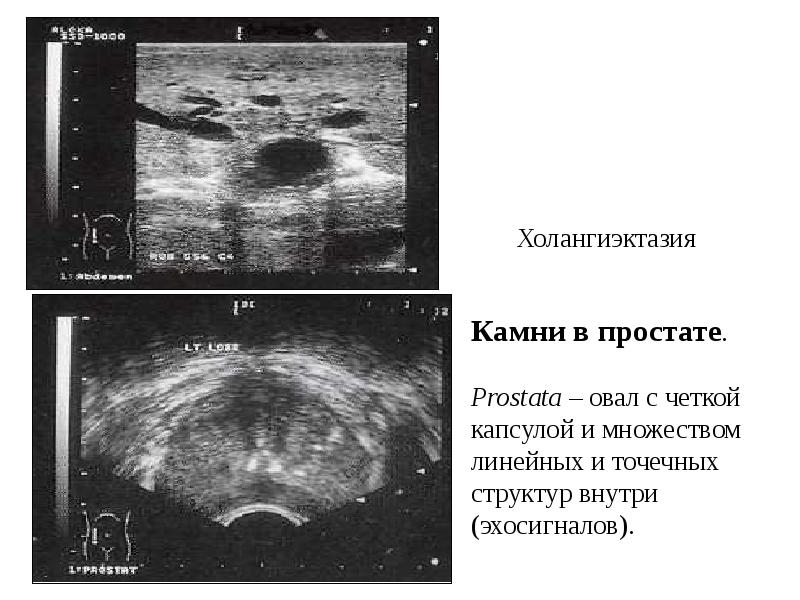

Описание слайда:

Слайд 117

Описание слайда:

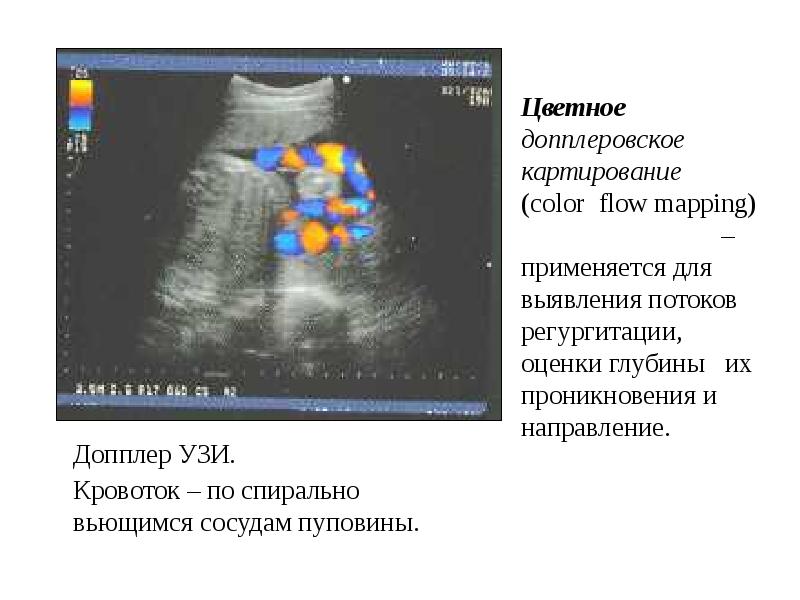

Слайд 118

Описание слайда:

Слайд 119

Описание слайда:

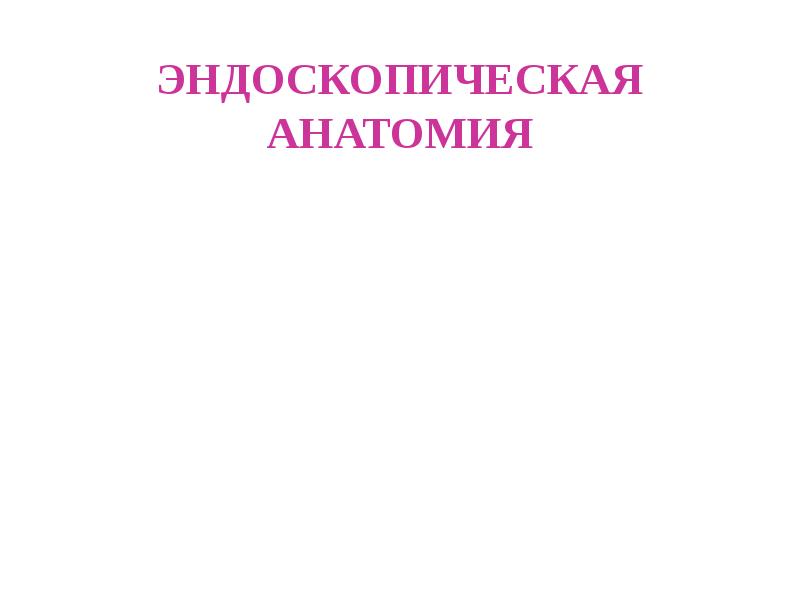

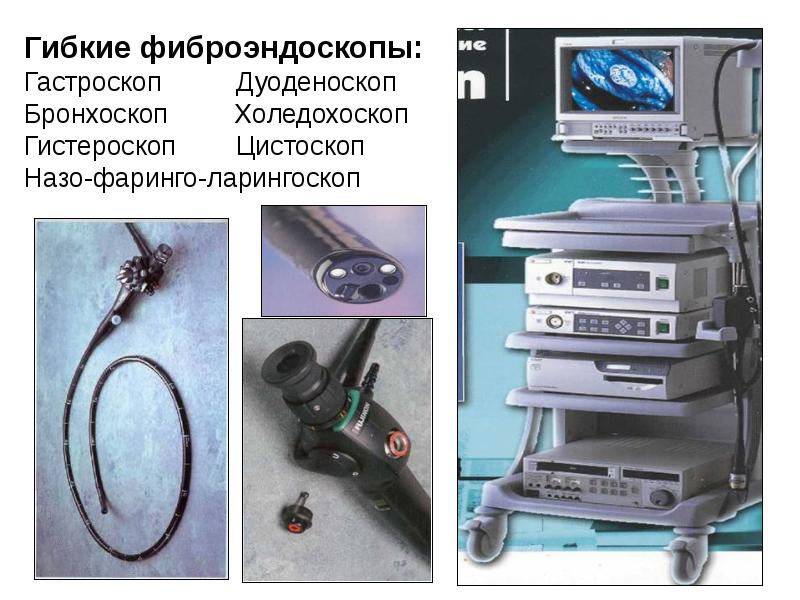

ЭНДОСКОПИЧЕСКАЯ АНАТОМИЯ

Слайд 120

Описание слайда:

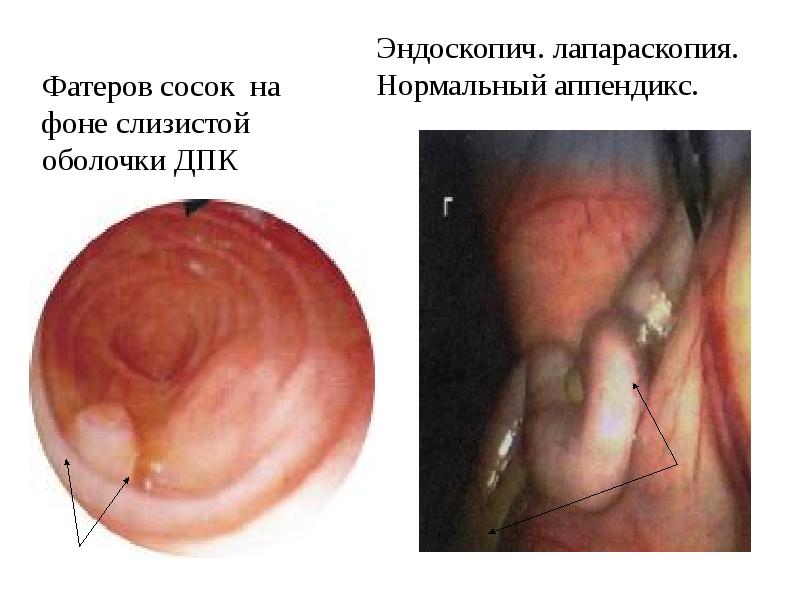

Слайд 121

Описание слайда:

Слайд 122

Описание слайда:

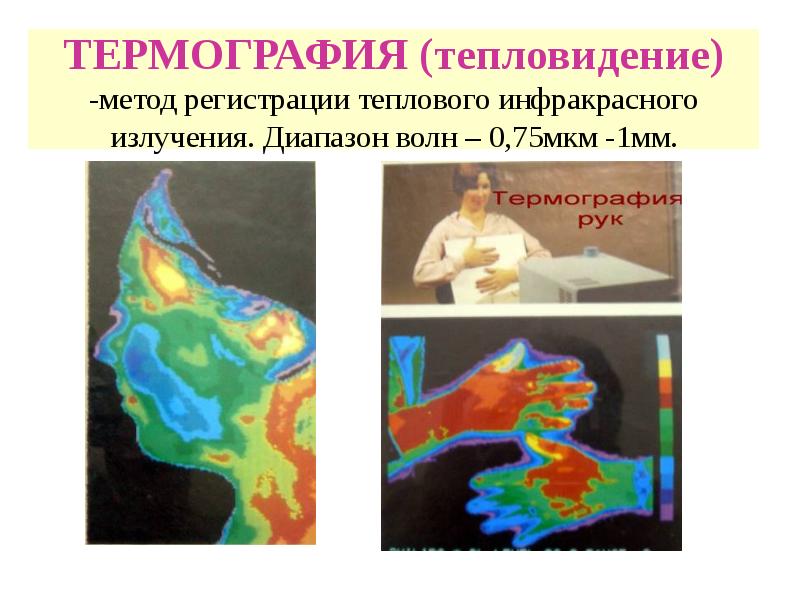

ТЕРМОГРАФИЯ (тепловидение) -метод регистрации теплового инфракрасного излучения. Диапазон волн – 0,75мкм -1мм.

Слайд 123

Описание слайда:

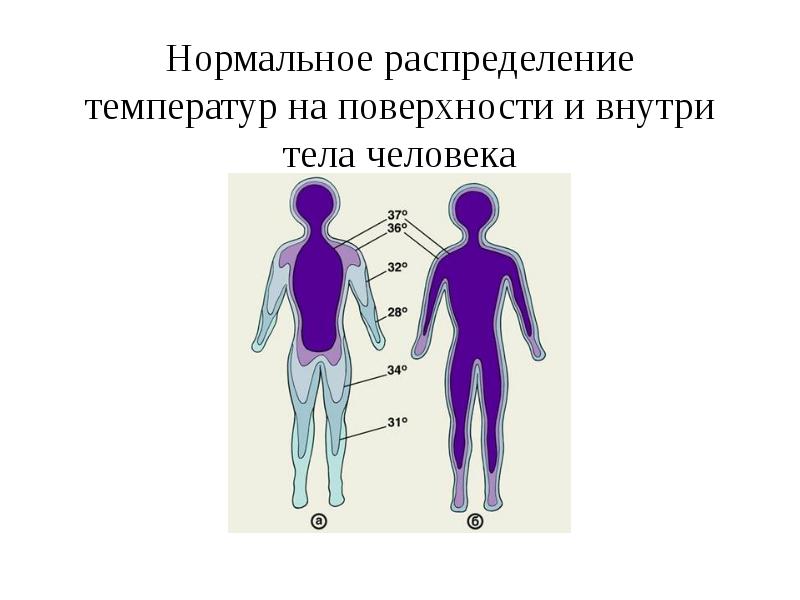

Нормальное распределение температур на поверхности и внутри тела человека

Слайд 124

Описание слайда:

Слайд 125

Описание слайда:

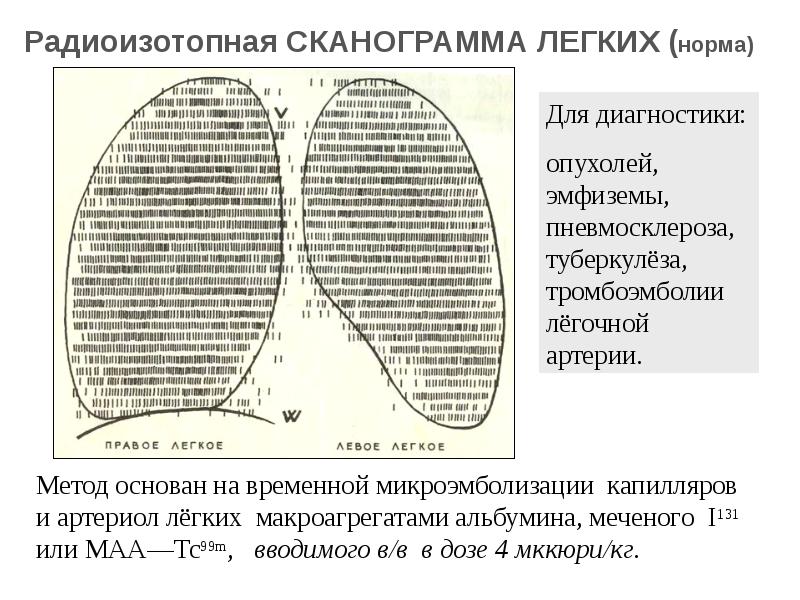

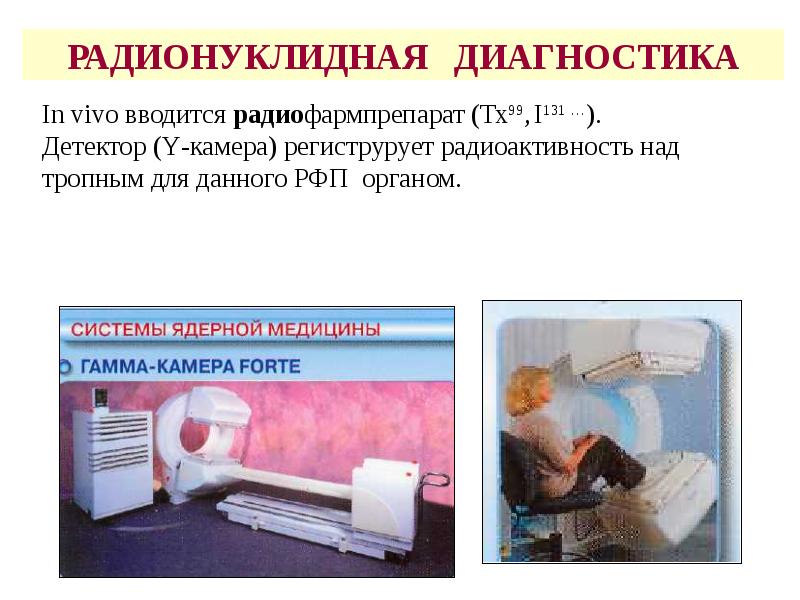

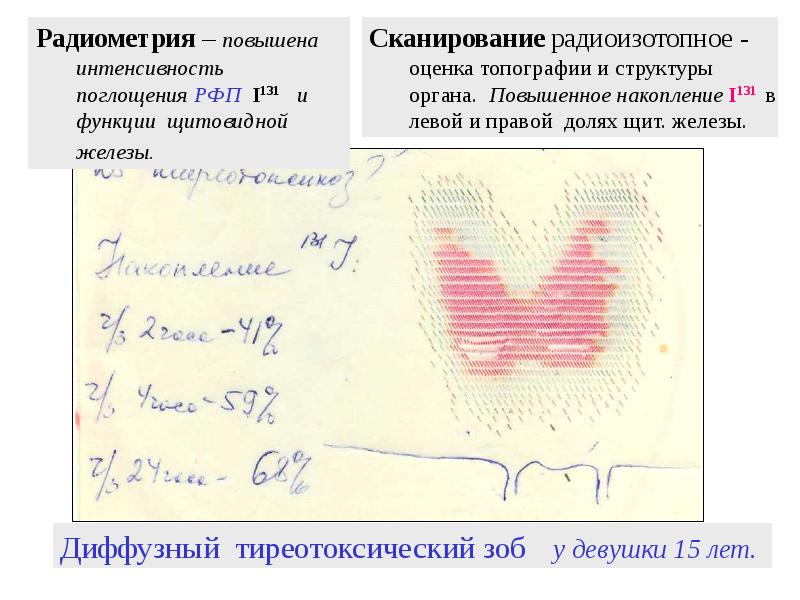

РАДИОНУКЛИДНАЯ ДИАГНОСТИКА По виду регистрирующих устройств выделяют: Радиометрия и радиография – интенсивность поглощения РФП и функция органа. Сцинтиграфия – динамика Y-активности. Сканирование – топография и структура органа. Эмиссионная компьютерная томография – по Y-активности либо по эмиссии позитронов (ПЭТ).

Слайд 126

Описание слайда:

Слайд 127

Описание слайда:

Слайд 128

Описание слайда:

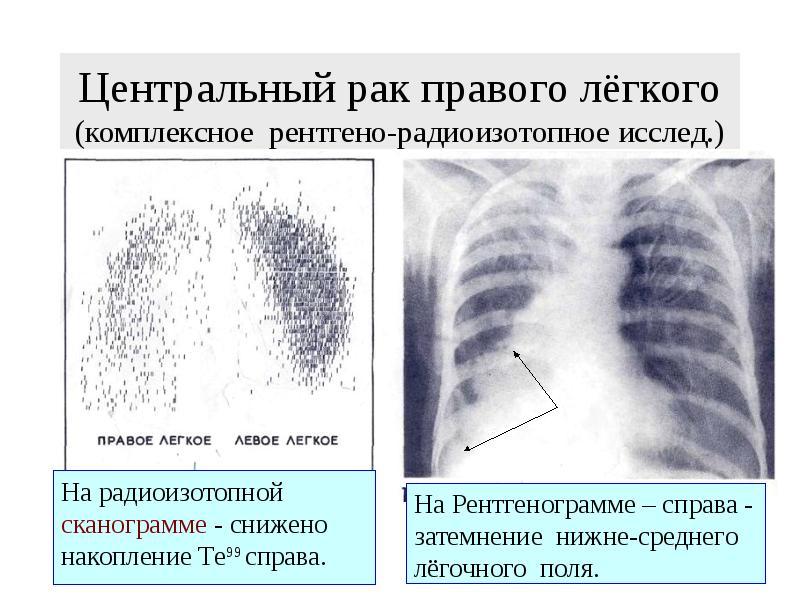

Центральный рак правого лёгкого (комплексное рентгено-радиоизотопное исслед.)

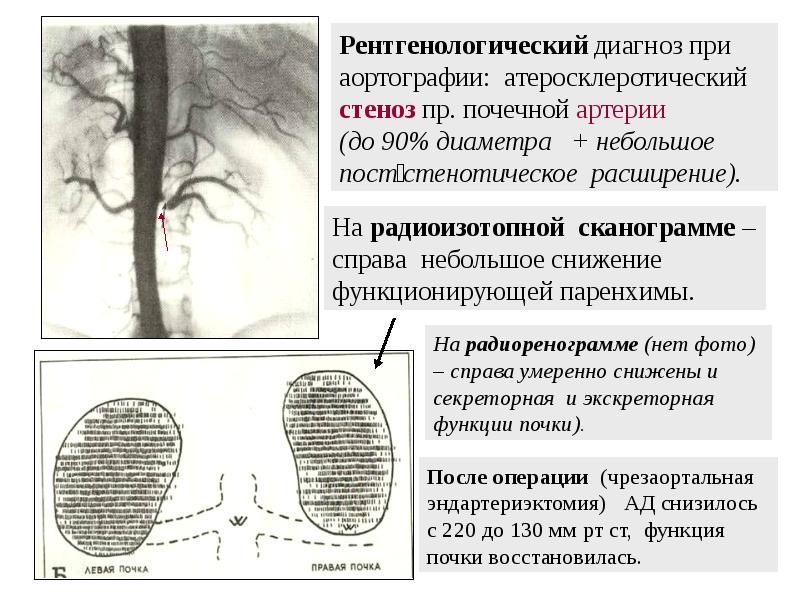

Слайд 129

Описание слайда:

Слайд 130

Описание слайда:

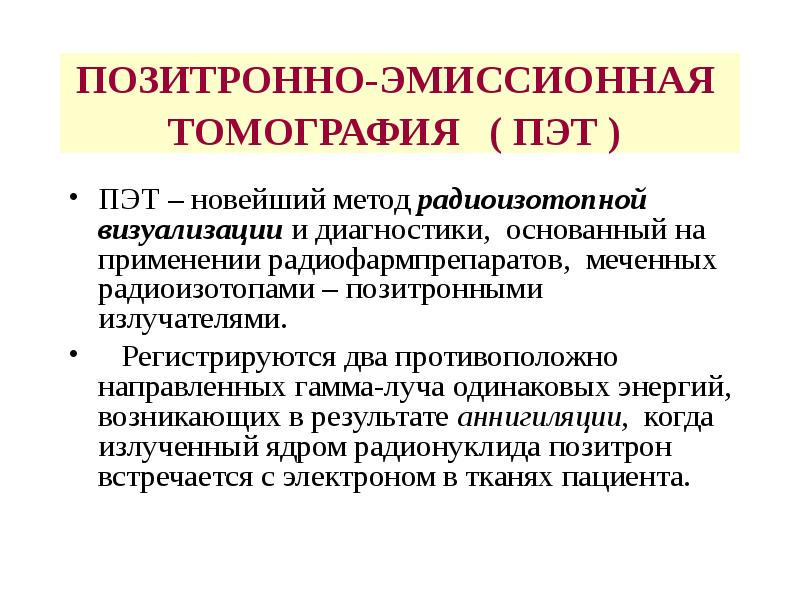

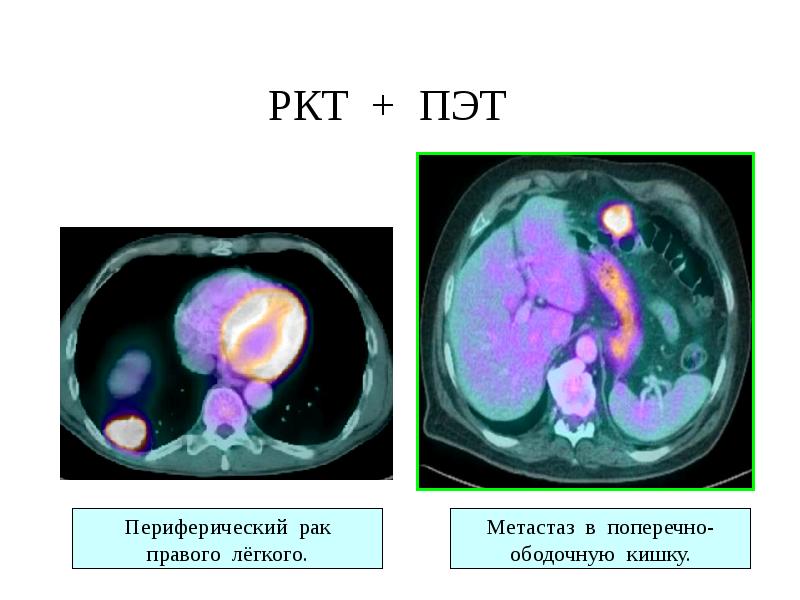

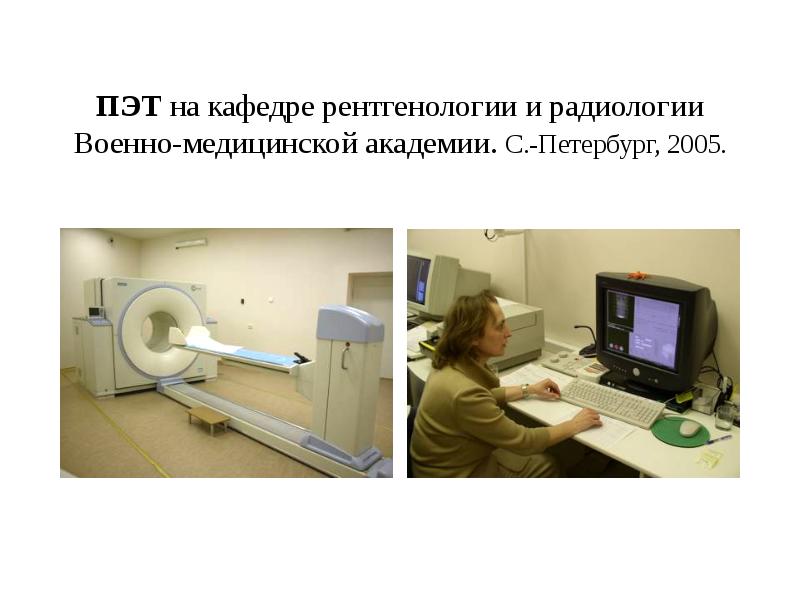

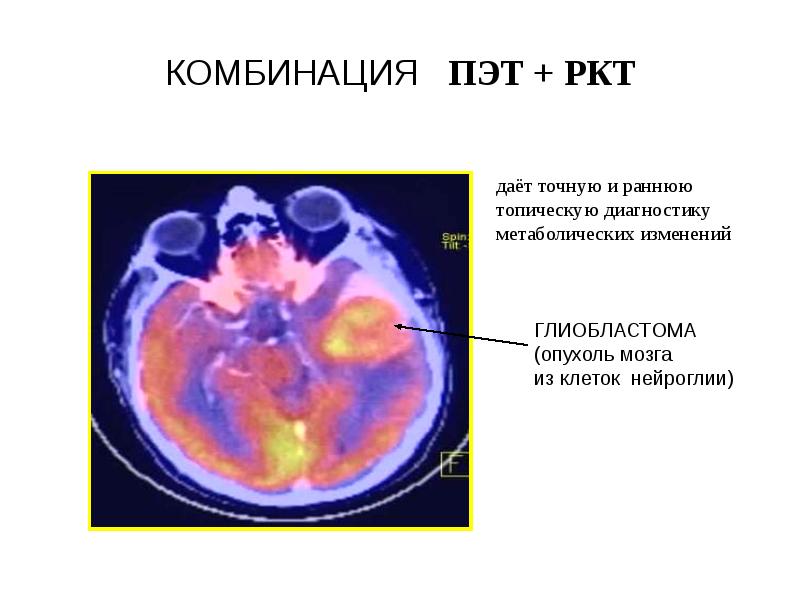

ПОЗИТРОННО-ЭМИССИОННАЯ ТОМОГРАФИЯ ( ПЭТ ) ПЭТ – новейший метод радиоизотопной визуализации и диагностики, основанный на применении радиофармпрепаратов, меченных радиоизотопами – позитронными излучателями. Регистрируются два противоположно направленных гамма-луча одинаковых энергий, возникающих в результате аннигиляции, когда излученный ядром радионуклида позитрон встречается с электроном в тканях пациента.

Слайд 131

Описание слайда:

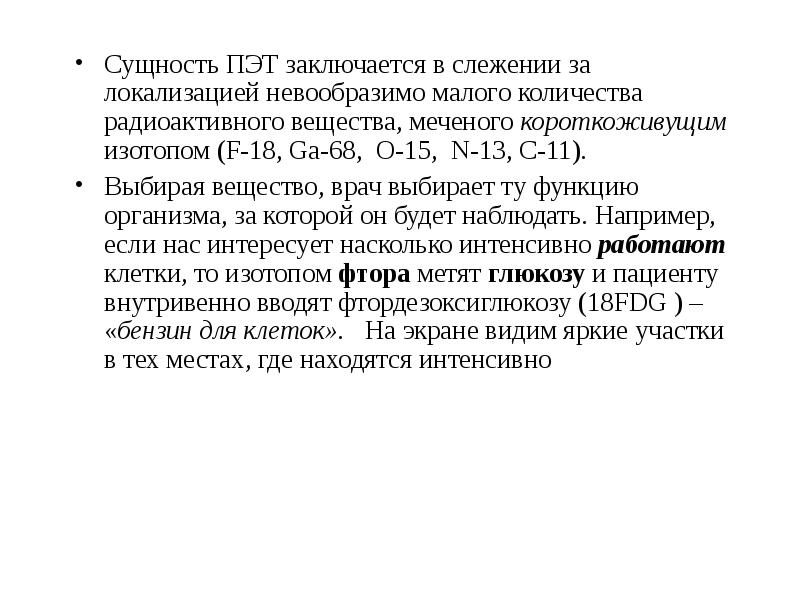

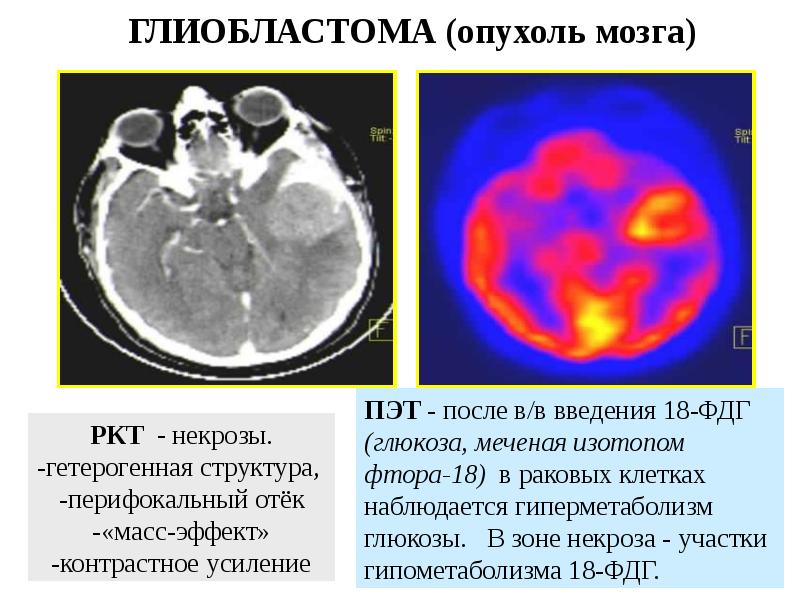

Сущность ПЭТ заключается в слежении за локализацией невообразимо малого количества радиоактивного вещества, меченого короткоживущим изотопом (F-18, Ga-68, O-15, N-13, C-11). Сущность ПЭТ заключается в слежении за локализацией невообразимо малого количества радиоактивного вещества, меченого короткоживущим изотопом (F-18, Ga-68, O-15, N-13, C-11). Выбирая вещество, врач выбирает ту функцию организма, за которой он будет наблюдать. Например, если нас интересует насколько интенсивно работают клетки, то изотопом фтора метят глюкозу и пациенту внутривенно вводят фтордезоксиглюкозу (18FDG ) – «бензин для клеток». На экране видим яркие участки в тех местах, где находятся интенсивно

Слайд 132

Описание слайда:

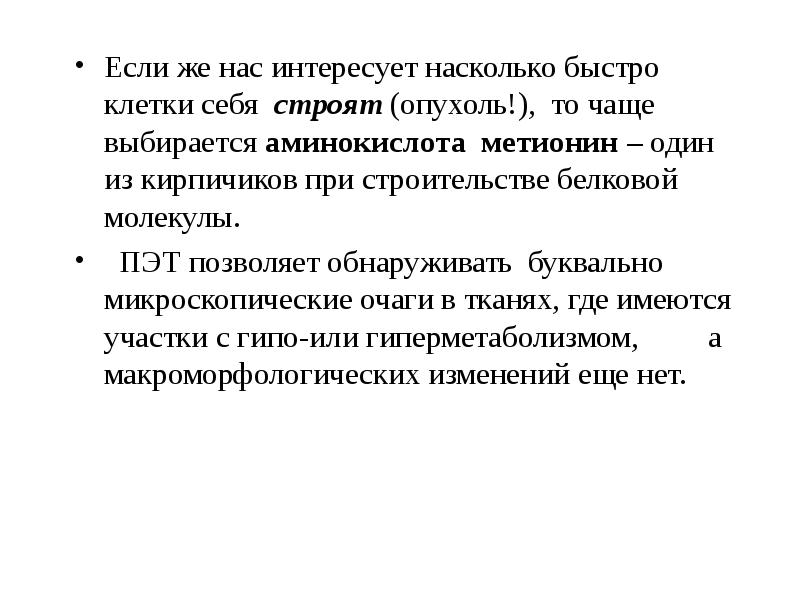

Если же нас интересует насколько быстро клетки себя строят (опухоль!), то чаще выбирается аминокислота метионин – один из кирпичиков при строительстве белковой молекулы. Если же нас интересует насколько быстро клетки себя строят (опухоль!), то чаще выбирается аминокислота метионин – один из кирпичиков при строительстве белковой молекулы. ПЭТ позволяет обнаруживать буквально микроскопические очаги в тканях, где имеются участки с гипо-или гиперметаболизмом, а макроморфологических изменений еще нет.
